1.本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上，答在试卷上的答案无效。
一、填空题（每空1分，共14分）
1. 如图所示，试管中装入适量的水，塞紧塞子，用酒精灯加热，过一会儿会看到塞子被冲出去，同时在试管口有“白气”出现。这是因为试管内的水蒸气膨胀对塞子做功，将水蒸气的___________能转化为塞子的___________能，水蒸气___________（填物态变化名称）成“白气”。
2. 如图所示是四冲程汽油机的___________冲程，若该汽油机每分钟内做功600次，则汽油机飞轮的转速是___________r/min。
3. 学习过九年级物理后我们知道，对人体的安全电压一般不高于___________V；使用冰箱时，要将其金属外壳接___________（选填“火”、“零”或“地”）线。
4. 教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻___________，总功率___________，以达到节能的目的。（均选填“变大”、“变小”或“不变”）

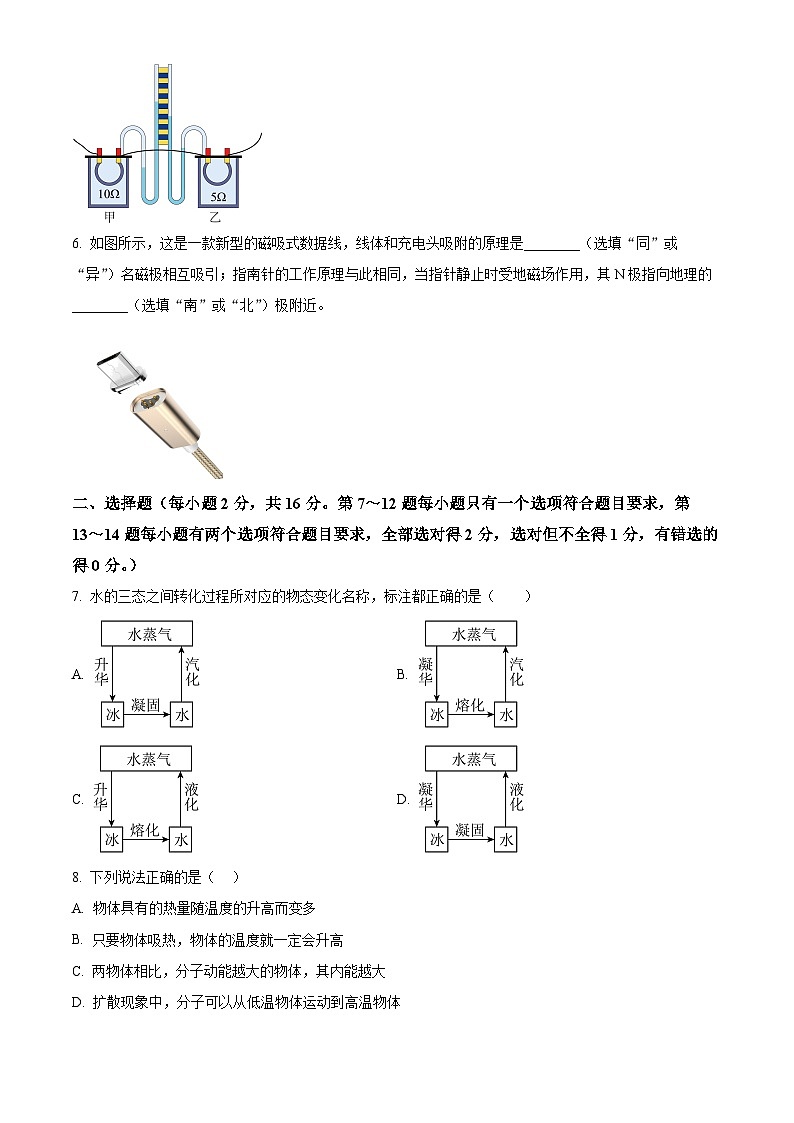

5. 如图所示，甲乙两个透明容器中密封着等量空气，通电一段时间后________（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是________J。
6. 如图所示，这是一款新型的磁吸式数据线，线体和充电头吸附的原理是________（选填“同”或“异”）名磁极相互吸引；指南针的工作原理与此相同，当指针静止时受地磁场作用，其N极指向地理的________（选填“南”或“北”）极附近。

二、选择题（每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分。）
7. 水的三态之间转化过程所对应的物态变化名称，标注都正确的是（ ）
A. B.
C. D.
8. 下列说法正确的是（ ）
A. 物体具有的热量随温度的升高而变多
B. 只要物体吸热，物体的温度就一定会升高
C. 两物体相比，分子动能越大的物体，其内能越大
D. 扩散现象中，分子可以从低温物体运动到高温物体
9. 甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，下列说法正确的是（ ）
A. 甲、乙两球一定带异种电荷B. 甲、乙两球一定带同种电荷
C. 乙、丙两球一定带异种电荷D. 乙、丙两球一定带同种电荷
10. 如图所示电路中，电源电压保持不变，已知R1∶R2=2∶1，则下列说法正确的是（ ）
A. 通过R1、R2的电流之比为2∶1
B. 电流表A1、A2的示数之比为2∶1
C. 电阻R1、R2两端的电压之比为2∶1
D. 电流表A1、A2的示数之比为3∶2
11. 如图所示四种家用电器中，利用电流热效应工作的是（ ）
A. 电风扇B. 电视机
C. 洗衣机D. 电熨斗
12. 如图所示的是一般住宅户内配电系统方框图，下列说法中正确的是（ ）
A. E处应接入空气开关，F处接入电能表
B. 若空气开关自动跳闸，一定是发生了短路
C. 控制电灯的开关连接错误
D. 当干路中的电流过大时，漏电保护器就会自动切断电路
13. 在生活和工作中，应注意安全用电和科学防雷：图做法中符合要求的是（ ）
A. 电动机金属外壳接地B. 雷雨时树下避雨
C. 不靠近高压线掉落区D. 用湿手拨动开关
14. 如图甲有两个灯泡，它们额定电压分别是，忽略温度对灯泡电阻的影响，将它们串联到电源上时，它们的实际功率相同。若将它们并联到电源上时，如图乙所示，下列说法中正确的是（ ）
A. 两个灯泡的电阻相同
B. 两个灯泡额定功率相同
C. 乙图中两个灯泡都能正常发光
D. 乙图中两个灯泡的实际功率仍然相等
三、作图题（每小题2分，共4分）
15. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
①电压表测小灯泡两端电压；
②闭合开关S后，向左端移动滑动变阻器的滑片P，小灯泡变亮。
16. 一小磁针放在通电螺线管周围，静止时N极指向如图所示。请用箭头标出磁感应的方向，并用“+”、“﹣”符合在括号内标出电源正、负极。
四、实验探究题（第17题6分，第18题5分，第19题7分，共18分）
17. 学好物理要重视观察与实验，你会使用以下实验仪器吗？
（1）如图甲是一支汞体温计，它是利用汞___________的性质制成的，该体温计的量程是___________℃，此时的读数是___________℃；
（2）电流表应___________联接入电路，接入电路后，闭合开关前，若发现指针指在如图乙所示的位置，则下一步的操作应是___________；闭合开关后，若发现指针指在如图乙所示的位置，则下一步的操作应是___________。
18. 如图甲所示是小明做“探究某种固体物质熔化规律”的实验装置，图乙是根据实验数据描绘出的该固体物质温度随时间变化的图像。
（1）安装实验器材时，应按照________（选填“自上而下”或“自下而上”）的顺序进行；
（2）实验中，将试管放入水中加热的好处是使物质________；由图乙可知，该固体是________（选填“晶体”或“非晶体”）；
（3）图乙中，物质在A点时具有内能________（选填“大于”、“等于”或“小于”）在B点时具有的内能；
（4）物体熔化后其比热容________（选填“变大”、“变小”或“不变”）。
19. “测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线将图乙中的实物连接完整；（ ）
（2）现有滑动变阻器R1（5Ω 3A）和R2（50Ω 1A），实验时应选用滑动变阻器___________；
（3）闭合开关S前，应将滑动变阻器的滑片P滑到最___________（选填“左”或“右”）端。闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该进行的操作是___________（填序号）；
A．检查电路是否开路 B．检查电路是否短路 C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视___________（填序号）。
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（5）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为___________W。
五、综合应用题（第20题9分，第21题9分，共18分）
20. 如图所示，小灯泡L额定电压为2.5V，定值电阻R的阻值为20Ω，闭合开关S后，通过定值电阻R的电流为0.1A，通过小灯泡L的电流为0.2A，求：
（1）此时小灯泡L的电阻是多少？
（2）此时小灯泡L的实际功率是多少？
（3）通电10s，小灯泡L和电阻R共消耗的电能是多少？（不考虑小灯泡电阻的变化）
21. 如图所示为某电热饮水机电路原理图，当开关S闭合时，饮水机处于加热状态；当开关S断开时，饮水机处于保温状态。从其说明书上收集到的信息如下表，为了测量它加热时的实际功率，小明断开家中其他用电器，只将该饮水机接入家庭电路，闭合开关S，测得水箱装满水时，水从20℃升高到100℃所用时间为15min，同时观察到家中标有“”字样的电能表转盘转过600r。已知水的密度为，水的比热容为求：
（1）加热电阻的阻值（不考虑温度对阻值的影响）；
（2）水箱中的水从20℃升高到100℃所吸收的热量；
（3）饮水机加热时的实际功率。
热水箱容量
2L
额定电压
220V
加热时的额定功率
880W
