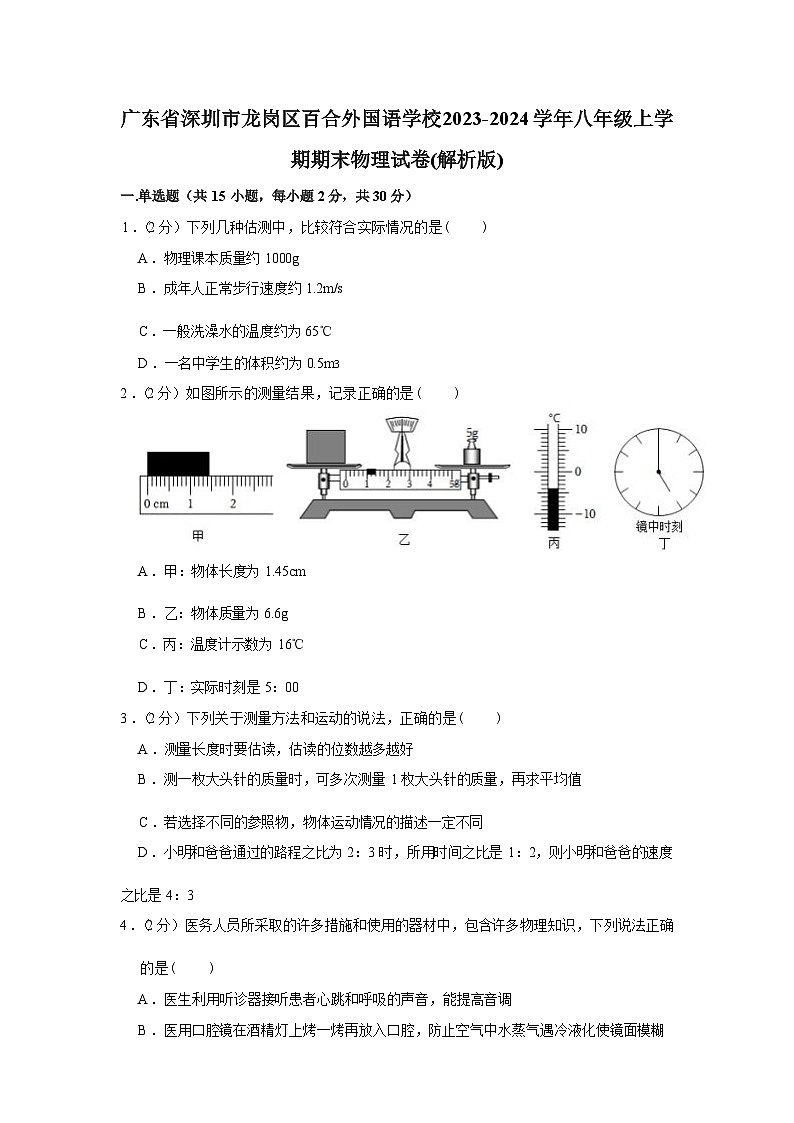

广东省深圳市龙岗区百合外国语学校2023-2024学年八年级上学期期末物理试卷

这是一份广东省深圳市龙岗区百合外国语学校2023-2024学年八年级上学期期末物理试卷，共38页。试卷主要包含了2m/s，5m3，6g，00，2m/s 左右；等内容，欢迎下载使用。

一.单选题（共 15 小题，每小题 2 分，共 30 分）
1 ．（2 分）下列几种估测中，比较符合实际情况的是( )
A ．物理课本质量约 1000g
B ．成年人正常步行速度约 1.2m/s
C ．一般洗澡水的温度约为 65℃
D ．一名中学生的体积约为 0.5m3
2 ．（2 分）如图所示的测量结果，记录正确的是( )
A ．甲：物体长度为 1.45cm
B ．乙：物体质量为 6.6g
C ．丙：温度计示数为 16℃
D ．丁：实际时刻是 5：00
3 ．（2 分）下列关于测量方法和运动的说法，正确的是( )
A ．测量长度时要估读，估读的位数越多越好
B ．测一枚大头针的质量时，可多次测量 1 枚大头针的质量，再求平均值
C ．若选择不同的参照物，物体运动情况的描述一定不同
D ．小明和爸爸通过的路程之比为 2：3 时，所用时间之比是 1：2，则小明和爸爸的速度
之比是 4：3
4 ．（2 分）医务人员所采取的许多措施和使用的器材中，包含许多物理知识，下列说法正确
的是( )
A ．医生利用听诊器接听患者心跳和呼吸的声音，能提高音调
B ．医用口腔镜在酒精灯上烤一烤再放入口腔，防止空气中水蒸气遇冷液化使镜面模糊
C ．医生为病人打针时，用酒精棉擦拭皮肤，人感到凉，是因为酒精汽化吸热的原因
D ．医生使用体温计给病人测量体温后，可用沸水对体温计进行消毒
5 ．（2 分）室内温度为 20℃, 将一表面干燥的温度计放在风扇旁边吹， 下面哪幅图正确反映
了温度计读数随时间的变化( )
A .
B .
C .
D .
6 ．（2 分）如图所示，这是不同条件下形成的四种“ 白气 ”，下列对四种“ 白气 ”描述正确
的是( )
A ．甲图：干冰放在水杯中冒出大量的白气，这些白气是液态二氧化碳
B ．乙图：用水壶烧水，从壶嘴喷出大量的白气，这些白气是水蒸气液化形成的
C ．丙图：超声波加湿器可以喷出大量低温白气，这些白气是水汽化形成产生的
D ．丁图：火箭点火升空时会形成大量白气，这些白气是燃料燃烧后产生的水蒸气

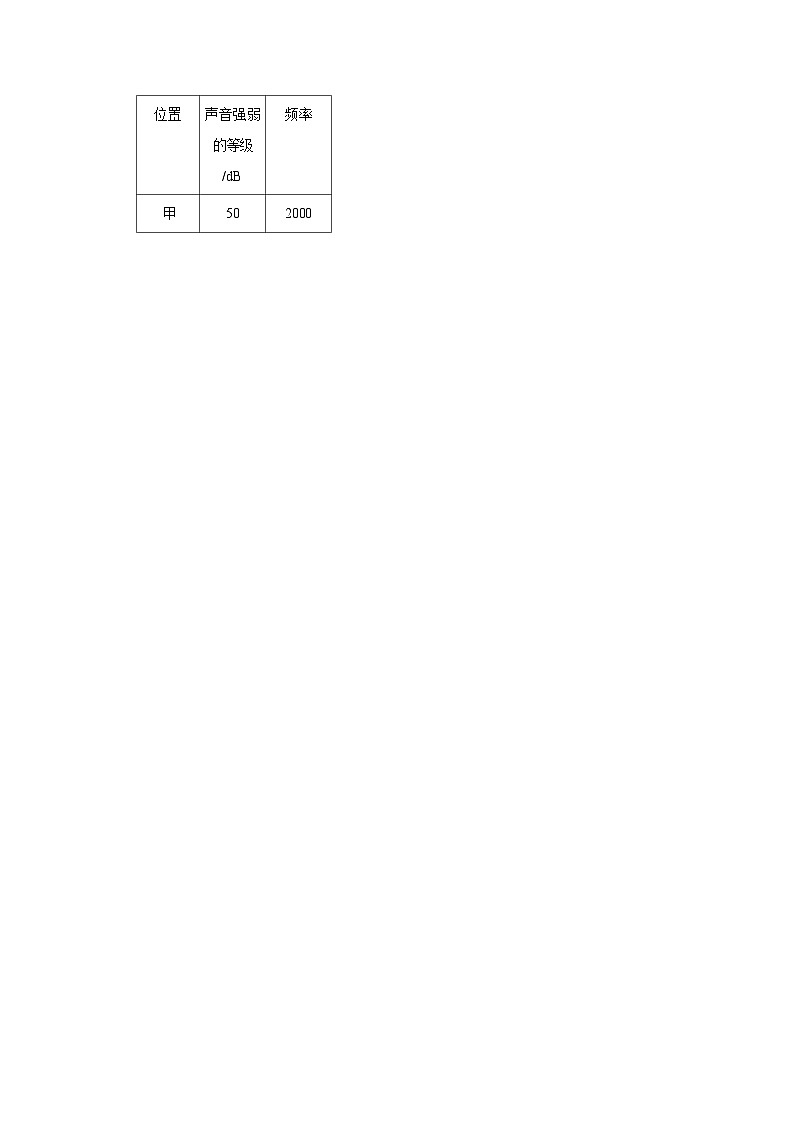

7 ．（2 分）在对环境声音的监测中，监测器测出的甲、乙两处声音的特性如表所示，甲、乙
两处声音的波形如图所示( )
位置
声音强弱
的等级
/dB
频率
甲
50
2000
A ．甲处声音的响度大于乙处声音的响度
B ．甲不属于噪声，乙属于噪声
C ．甲处声音在空气中的传播速度大于乙处声音在空气中的传播速度
D ．人耳不做保护时，不能待在乙处
8 ．（2 分）声现象和我们的学习和生活息息相关，密不可分。下列关于声现象的说法中正确
的是( )
A ．老师在教室里讲话不会形成回声
B ．外科医生利用超声波振动除去人体内的结石利用了声波传递信息
C ．只要物体在振动，我们就能听到声音
D ．禁止鸣笛是在声源处减弱噪声
9 ．（2 分）一只白鹤静立在平静的水中， 在岸边可以看到白鹤的两个“影 ”——影子和倒影，
如图所示。下列分析正确的是( )
A ．丙是由于光的折射形成的
B ．乙是由于光的直线传播形成的
C ．白鹤飞得越高，水中的倒影大小不变
D ．河水越深，水中的倒影离水面越远
10 ． （ 2 分 ） 下 列 光 学 元 件 的 说 法 中 正 确 的 是 ( )
乙
100
500
A ．图甲为凸透镜，通过该透镜观察到的像总是正立的
B ．图乙是生活中常用的望远镜，它的物镜对光线有发散作用
C ．图丙是潜望镜，它利用光的反射成像
D ．图丁为显微镜，显微镜目镜的成像特点与投影仪的镜头相同
11 ．（2 分）密度知识与生活生产联系紧密，下列运用密度知识对生活生产相关现象或事例
的判断，正确的是( )
A ．水银体温计测量体温时，液泡内水银密度变小
B ．能装下 500g 水的瓶子，也能装下 500g 的白酒
C ．铁比铝的密度大，表示铁的质量一定比铝大
D ．航空器材尽量采用高强度、大密度的材料制造
12 ．（2 分）如图甲是猫追老鼠的画面，小明把一个装有水的圆柱形大玻璃杯放在画前，惊 奇发现透过水杯看到漫画中的老鼠变“胖 ”了，如图乙所示，关于此现象的说法正确的
是( )
A ．透过水杯看到变“胖 ”的老鼠是虚像
B ．装有水的圆柱形玻璃杯相当于一个凹透镜
C ．将水杯逐渐靠近画面，透过水杯看到的老鼠始终是掉头的
D ．将画面离水杯远一些，透过水杯看到的老鼠会变“瘦 ”一些
13 ．（2 分）如图所示是甲、乙两个物体的速度与时间的关系图像， 下列分析正确的是( )
A ．甲是静止的
B ．乙做匀速直线运动
C ．整个过程中，若以甲为参照物，乙是运动的
D ．0～20s，乙车运动的路程为 100m
14 ．（2 分）在测量纸锥下落速度的实验中，小明用每隔相等时间曝光一次的相机，拍得如
图所示的照片，像成在同一底片上… ”。以下说法中正确的是( )
A ．纸锥从 A 运动到 F 的时间是 3s
B ．从 E 到 F 过程中，纸锥运动的路程是 20cm
C ．为了方便记录时间可以减小纸锥的角度
D ．纸锥从 A 到 D 速度逐渐变大
15 ．（2 分）在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量 m
及液体的体积 V，得到几组数据并绘出如图所示的图像( )
A ．该量杯的质量为 40g
B ．该液体的密度为 1.25g/cm3
C ．该液体可能是水
D ．80cm3该液体的质量为 100g
二.作图题（共 2 小题，每题 2 分，共 4 分）
16 ．（2 分）请在图中画出光线经过凹透镜后的光路图（F 为焦点）。
17 ．（2 分）如图，在平静的湖边上方有一盏路灯，潜水员在水下 E 处看到了路灯的像。图
中 A 为路灯
三、填空题（共 3 小题，每空 2 分，共 18 分）
18 ．（6 分） 口琴是用嘴吹或吸气，使金属簧片振动发声的多簧片乐器。如图所示是将口琴 拆开后其内部的琴芯结构，在琴芯的气孔边分布着长短、厚薄都不同的一排铜片，而 C
区的较长、较厚。
（1）在同一孔处用不同的力度吹，发生变化的是声音的 （选填“音调 ”“响
度 ”或“音色 ”）。
（2）较厚、较长的铜片振动时要比较薄、较短的铜片振动的 （选填“快 ”或
“慢 ”），高音区为 （选填字母）区。
19 ．（6 分）小明和几位同学利用国庆假期尝试自制温度计，用玻璃小药瓶、透明吸管、红 墨水等器材制成了图中 A 、B 、C 、D 四支温度计并标有刻度（AC 中吸管粗细相同），其
中 A 、B 、C 三支温度计的小药瓶中装满红色的水，液柱用的也是红色的水；
（1）气体温度计是利用气体的 性质制成的。若周围温度升高时， D 的液柱
将向 移动（选填“左 ”、“右 ”）；
（2）A 、B 、C 三支温度计最初液面高度相同，其中 温度计的精确度最高（选
填 A 或 B 或 C）。
20 ．（6 分）（1） 某年夏季， 中国出现了日食奇观。若小华借助小孔成像实验装置对
“ ” 形太 阳进行观察 ，如 图所示 ，则她在半透 明光屏上看到像 的形状是
（填序号）；
（2）请你猜想要想使像更大，半透明光屏应 （选填“靠近 ”或“远离 ”）小
孔。若只将小圆孔改为三角形小孔，则像的形状 （选填“改变 ”或“不变 ”）。
四.实验探究题（共 3 小题，每空 2 分，共 30 分）
21 ．（10 分）如图所示，这是小华探究“水沸腾时温度变化特点 ”的实验装置。
（1）在安装如图甲所示的实验装置时，应按照 （选填“ 自上而下 ”或“ 自
下而上）的顺序进行组装。
（2）小华观察到水在加热过程中水中气泡的情况如图乙所示，图 （选填“① ”
或“② ”)表示水沸腾时的情况。
（3）小华记录的实验数据如表所示。根据实验数据和我们的生活经验，可知水沸腾时的
特点是 。
（4） 小华觉得该实验的实验时间过长，请你提出一种方法帮小明解决该问题方法
是： 。
（5）实验完成后，好学的小明想到上课时老师说水浴加热可使物体均匀受热，于是将实
验组装成如图丙所示，则 。
A.容器 A 、B 中的水会同时沸腾
B.容器 A 中的水先沸腾、容器 B 中的水慢沸腾
C.容器 A 、B 中的水均不会沸腾
D.容器 B 中的水会沸腾、容器 A 中的水始终不会沸腾
22 ．（10 分）如图甲是小明探究平面镜成像特点的实验装置。
加热时间/min
0
0.5
1
1.5
2.0
2.5
3.0
3.5
温度/℃
90
92
94
96
98
98
98
98
（1 ）小 明 点燃蜡烛 A ，移动镜后完全相 同 的蜡烛 B ，使它与 A 的像完全重合
（选填“反射 ”或“折射 ”）而形成的虚像；
（2）如图乙，放在“烛焰 ”上的手指不会被烧痛，这是因为平面镜成 像（选填
“实 ”或“虚 ”）；
（3）实验后小亮用凸透镜替换了玻璃板，将蜡烛 B 换成白纸（如图丙）， 白纸上没看到 烛焰的像，白纸上出现了明亮清晰的像，这个像应该是倒立 （选填“放大 ”
或“缩小 ”）的实像；
（4）若在凸透镜前加一个近视眼镜，为了得到清晰的像应将光屏 （选填“靠
近 ”或“远离 ”）凸透镜；
（5）小明在实验室发现一个破损的凸透镜，他就用橡皮泥把遗失的部分补上（如图丁）。 小明如果用这个补好的凸透镜做上述的实验 （选填“残缺 ”或“完整 ”）的实
像。
23 ．（10 分）“沉睡三千年， 一醒惊天下 ”，三星堆遗址出土了大量文物， 文物爱好者小张和
小敏同学制作了一个金面具的模型，用实验的方法来测量模型的密度。
（1）小张将调节好的天平放在水平台上，将模型放在左盘，在右盘加减砝码，砝码和游
码如图乙所示，则模型的质量为 ；
（2）小张又进行了如图丙所示的三个步骤：
①在烧杯中加入适量水，测得烧杯和水的总质量为 145g；
②用细线拴住模型并浸没在水中（水未溢出），在水面处做标记；
③取出模型， 用装有 40mL 水的量筒往烧杯加水，直到水面达到 处，此时量
筒由的水位如图丁所示；
（3 ） 旁边的小敏发现取出的模型沾了水 ，她由此判断小张计算出的密度值将
（选填“偏大 ”、“偏小 ”或“不变 ”）；
（4）于是小敏测出图丙③中烧坏和水的总质量为 155g，由此小敏计算出模型的密度为 g/cm3 ，若只考虑模型带出水产生的误差，则小敏计算出的密度值将 （选填
“偏大 ”、“偏小 ”或“不变 ”）。
五.计算题（共 2 小题，每题 6 分，共 12 分）
24 ．（6 分） 小明打车出门去办事，表格为他乘车到达目的地时打印发票的部分信息，试求：
（1）出租车行驶的平均速度？
（2）若该出租车某次在行驶过程中，以如图所示的速度行驶了 24km，求通过这段路程
所用的时间？
25 ．（6 分） 合格汽油的密度应该为 0.7×103kg/m3 ，如果汽油的成分中含重油偏大，产品就
是不合格的。由于重油的密度大于汽油，所以不合格汽油的密度会偏大，装满水后总质
量为 350g。
（1）瓶子的容积是多少 cm3？
（2）若该密度瓶装满汽油后的总质量为 300g，那么该汽油的密度是多少？它是否合格？
**市国家税务局
通用机打发票联
车号： *****
日期： 2021﹣05﹣03
乘车时间： 8.00
下车时间： 8：10
单价： 2.6 元/km
里程： 6km
金额： ****元
六.综合能力题（共 1 小题，每空 1 分，共 6 分）
26 ．（6 分）阅读短文，回答文后问题。
机器人的“眼睛 ”
很多机器人为了“看见 ”周围的物体， 需要有自己的“眼睛 ”，例如家庭中的扫地机器人， 其工作原理如图所示，红外发射器向前方发射一束红外线，其中一束光通过接收透镜中
心，照射到红外检测器上的某一位置，红外发射器中心线与接收透镜主光轴之间的距离
为 d，图中 O 点到透镜主光轴之间的距离为偏移值 L，可计算出红外传感器到障碍物的
距离 。
（1）红外线属于 光（填“可见 ”或“不可见 ”）；
（2）红外线碰到障碍物时发生 反射；
（3）一个红外传感器的检测器到透镜的距离为 10cm，红外发射器中心线与接收透起生
光轴之间的距离为 20cm ，一次测量时偏移值为 2cm cm；
（4）如果偏移值更大一些，说明红外传感器到障碍物的距离更 ；
（5） 某型号扫地机器人呈圆盘形， 圆盘的直径是 30cm， 工作时的行走速度约为 3m/min，它沿 3.3m 的宽边从一侧走到另一侧需要 min，要将整个空房间清扫一
遍至少需要 min。
参考答案与试题解析
一.单选题（共 15 小题，每小题 2 分，共 30 分）
1 ．（2 分）下列几种估测中，比较符合实际情况的是( )
A ．物理课本质量约 1000g
B ．成年人正常步行速度约 1.2m/s
C ．一般洗澡水的温度约为 65℃
D ．一名中学生的体积约为 0.5m3
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要
进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解： A、两个苹果的质量在 300g 左右，在 300g ＝0.3kg 左右；
B、成年人正常步行的速度在 5.2m/s 左右；
C、人体正常体温在 37℃左右，在 40℃左右，故 C 不符合实际；
D、水的密度是 1.8×103kg/m3 ，人体密度与水的密度差不多， 在 8.0×103kg/m6 左右。中
学生的质量在 50kg 左右 ＝0.05m3 左右，故 D 不符合实际。
故选： B。
【点评】本题考查学生对生活中常见物体的数据的了解情况，本题告诉我们一定要对实
际生活中常见的物体做到熟知。
2 ．（2 分）如图所示的测量结果，记录正确的是( )
A ．甲：物体长度为 1.45cm
B ．乙：物体质量为 6.6g
C ．丙：温度计示数为 16℃
D ．丁：实际时刻是 5：00
【分析】（1）使用刻度尺时要明确量程和分度值，物体长度的一端从 0 刻度线开始，读
出物体另一端对应刻度值，就是物体的长度。
（2）天平平衡时物体的质量等于砝码质量和游码对应标尺示数之和。
（3）温度计读数时要先根据液柱上表面附近标注数字的大小关系确定标注数字是零上还 是零下，再确定分度值，然后最后根据液柱上表面对应的刻度读出此时测量的温度值。
（4）平面镜成像时，像与物关于镜面对称。
【解答】解： A、刻度尺上 1cm 之间有 10 小格，即此刻度尺的分度值是 0.7cm，右侧在
1.40cm 与 1.50cm 中间，所以物体的长度 L ＝5.45cm；
B、右盘中砝码质量为 5g，则左盘中物体质量 m ＝5g+8.0g ＝6.3g；
C、在图丙中液柱上表面附近的数字上小下大，在 0℃和﹣10℃之间有 10 小格，液柱上
表面距离上端的 0℃有 2 小格，故 C 错误。
D、观察墙上平面镜中对面墙上挂的钟表的像，像与物关于镜面对称，故 D 错误。
故选： A。
【点评】本题考查了基本测量工具的测量，属于基础内容，要熟练掌握。
3 ．（2 分）下列关于测量方法和运动的说法，正确的是( )
A ．测量长度时要估读，估读的位数越多越好
B ．测一枚大头针的质量时，可多次测量 1 枚大头针的质量，再求平均值
C ．若选择不同的参照物，物体运动情况的描述一定不同
D ．小明和爸爸通过的路程之比为 2：3 时，所用时间之比是 1：2，则小明和爸爸的速度
之比是 4：3
【分析】（1）长度测量读数时要估读到分度值的下一位；
（2）大头针的质量太小，甚至小于天平的分度值，无法直接称量，应该用累积法测多个
大头针的质量，除以总数算出一个大头针的质量；
（3）若选择不同的参照物，物体运动情况的描述可能相同也可能不同；
（4）根据速度公式求出小明和爸爸的速度之比。
【解答】解： A、长度测量读数时要估读到分度值的下一位，故 A 错误；
B 、一枚大头针质量太小，故 B 错误；
C、若选择不同的参照物，故 C 错误；
D、小明和爸爸的速度之比： ＝ ＝ ＝ ＝ 。
故选： D。
【点评】本题考查刻度尺的使用、较小物质的质量测量、运动的描述以及速度公式的应
用，是一道基础题。
4 ．（2 分）医务人员所采取的许多措施和使用的器材中，包含许多物理知识，下列说法正确
的是( )
A ．医生利用听诊器接听患者心跳和呼吸的声音，能提高音调
B ．医用口腔镜在酒精灯上烤一烤再放入口腔，防止空气中水蒸气遇冷液化使镜面模糊
C ．医生为病人打针时，用酒精棉擦拭皮肤，人感到凉，是因为酒精汽化吸热的原因
D ．医生使用体温计给病人测量体温后，可用沸水对体温计进行消毒
【分析】（1）响度指声音的强弱或大小，与振幅和距离有关；
（2）水蒸气遇冷时容易液化为小水滴；
（3）液体蒸发过程中吸热，具有制冷作用。
（4）体温计的量程为 35﹣﹣42℃;
【解答】解： A、医生用听诊器接听患者心跳和呼吸的声音，从而增大响度；
B、医用口腔镜，是防止口中的水蒸气遇冷液化使镜面模糊；故 B 错误；
C、用酒精棉擦拭皮肤，是因为酒精汽化吸热；故 C 正确；
D、医生使用体温计给病人测量体温后，这样会使体温计的玻璃泡涨破；
故选： C。
【点评】此题考查多个知识点，深入理解响度及其影响因素、液化概念、体温计的量程
和工作原理、蒸发的特征，可做出解答。
5 ．（2 分）室内温度为 20℃, 将一表面干燥的温度计放在风扇旁边吹， 下面哪幅图正确反映
了温度计读数随时间的变化( )
A .
B .
C .
D .
【分析】液体温度计是利用液体热胀冷缩的性质工作的。温度计玻璃泡内液体温度与外
界温度相同时，液柱不再发生变化。
【解答】解：温度计表面干燥，温度计只与室内空气接触，所以温度计的示数就是室内
空气的温度，所以温度计的示数恒定为 20℃。
故选： A。
【点评】通过解答此题，我们要知道：吹风扇只是加快了空气的流动，但不能降低空气
的温度。
6 ．（2 分）如图所示，这是不同条件下形成的四种“ 白气 ”，下列对四种“ 白气 ”描述正确
的是( )
A ．甲图：干冰放在水杯中冒出大量的白气，这些白气是液态二氧化碳
B ．乙图：用水壶烧水，从壶嘴喷出大量的白气，这些白气是水蒸气液化形成的
C ．丙图：超声波加湿器可以喷出大量低温白气，这些白气是水汽化形成产生的
D ．丁图：火箭点火升空时会形成大量白气，这些白气是燃料燃烧后产生的水蒸气
【分析】物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；由液态变 为气态的过程叫汽化，由气态变为液态的过程叫液化；物质由固态直接变为气态的过程
叫升华，由气态直接变为固态的过程叫凝华。
【解答】解：A、干冰放在水杯中冒出大量的白气，此过程中吸热，空气中的水蒸气遇冷
液化为小水滴即“ 白气 ”；
B、水烧开后，放热液化形成小水珠，故 B 正确；
C、超声波加湿器可以喷出大量低温白气，不是物态变化产生的；
D、火箭喷出的高温燃气喷到水中，这是汽化过程，这些小水珠就是我们看到的白气。
故选： B。
【点评】判断一种现象是什么物态变化，一定要分析现象原来和现在的状态，然后根据
六种物态变化的定义进行判断。
7 ．（2 分）在对环境声音的监测中，监测器测出的甲、乙两处声音的特性如表所示，甲、乙
两处声音的波形如图所示( )
A ．甲处声音的响度大于乙处声音的响度
B ．甲不属于噪声，乙属于噪声
C ．甲处声音在空气中的传播速度大于乙处声音在空气中的传播速度
D ．人耳不做保护时，不能待在乙处
【分析】（1）响度表示声音的强弱，分贝（dB）值越大，响度越大。
（2）从环境保护的角度讲，凡是妨碍人们正常休息、学习和工作的声音，以及对人们要
听的声音产生干扰的声音，都属于噪声。
（3）声音的传播需要介质，不同介质中声速一般不同，在相同温度的同种介质中，声速
相同。
（4）长期生活在 90dB 以上的噪声环境中，听力会受到严重的影响。
【解答】解： A、甲处的响度为 50dB，说明甲处声音的响度小于乙处声音的响度；
位置
声音强弱
的等级
/dB
频率
甲
50
2000
乙
100
500
B、甲、乙两处声音不一定都属于噪声、学习和工作；
C、甲处声音在空气中传播速度等于乙处声音在空中传播速度，故 C 错误；
D、人耳不做保护时可以待在甲处但不能得在乙处，故 D 正确。
故选： D。
【点评】知道分贝值表示声音的响度，理解噪声概念、会分析音调与响度，了解噪声监
测装置的作用，可解答此题。
8 ．（2 分）声现象和我们的学习和生活息息相关，密不可分。下列关于声现象的说法中正确
的是( )
A ．老师在教室里讲话不会形成回声
B ．外科医生利用超声波振动除去人体内的结石利用了声波传递信息
C ．只要物体在振动，我们就能听到声音
D ．禁止鸣笛是在声源处减弱噪声
【分析】（1）回声是声波被反射回来形成的，人耳区分开原声和回声的最小时间是 0.1s；
（2）声音能够传递信息，也能够传递能量；
（3）人耳的听觉有一定的范围，只能听到 20～20000Hz 之间的声音；
（4）减弱噪声主要从三种途径入手， 一是在声源处减弱，二是在传播过程中减弱，三是
在接收处减弱。
【解答】解：A、在室内说话，时间差太短，我们听到的是回声与原声的混合，因此我们
听到的声音比较响亮；
B、外科医生利用超声波振动除去人体内的结石利用了声波传递能量；
C、人耳听到声音的条件还有声音的传播、振动频率是否在人耳的听觉频率范围内等；
D、禁止鸣笛是在声源处减弱噪声。
故选： D。
【点评】此题主要考查回声、减弱噪声的途径、人耳听到声音的条件、声音的利用等知
识，难度不大。
9 ．（2 分）一只白鹤静立在平静的水中， 在岸边可以看到白鹤的两个“影 ”——影子和倒影，
如图所示。下列分析正确的是( )
A ．丙是由于光的折射形成的
B ．乙是由于光的直线传播形成的
C ．白鹤飞得越高，水中的倒影大小不变
D ．河水越深，水中的倒影离水面越远
【分析】（1）光在同一种均匀介质中沿直线传播；
（2）平面镜成像是光的反射，平面镜成等大的虚像，与物体到镜面的距离无关。
【解答】解： A ．丙是白鹤的影子，故 A 错误；
B ．乙是白鹤的倒影，是由于光的反射形成的；
C ．平面镜成等大的虚像，白鹭飞得越高，故 C 正确；
D ．平面镜成像时，与河水深度无关，水中的倒影离水面距离不变。
故选： C。
【点评】本题考查光的直线传播和平面镜成像的特点，属于基础题。
10 ． （ 2 分 ） 下 列 光 学 元 件 的 说 法 中 正 确 的 是 ( )
A ．图甲为凸透镜，通过该透镜观察到的像总是正立的
B ．图乙是生活中常用的望远镜，它的物镜对光线有发散作用
C ．图丙是潜望镜，它利用光的反射成像
D ．图丁为显微镜，显微镜目镜的成像特点与投影仪的镜头相同
【分析】（1）凸透镜成像时，如果 u＞2f，成倒立缩小实像；如果 f＜u＜2f，成倒立放大
实像；如果 u＜f，成正立放大虚像；
（2）显微镜的结构中，靠近被观察物体的凸透镜叫做物镜；凸透镜对光线有会聚作用；
（3）潜望镜利用了平面镜成像原理；
（4）显微镜的目镜的作用相当于一个放大镜，用来把物镜所成的实像放大。
【解答】解： A、图甲为凸透镜，通过该透镜观察到的像是正立的；
B、图乙是生活中常用的望远镜，对光线有会聚作用；
C、图丙是潜望镜，属光的反射现象；
D、图丁为显微镜，故 D 错误。
故选： C。
【点评】此题考查了凸透镜成像规律的应用、平面镜成像的应用、显微镜和望远镜，属
基础题目。
11 ．（2 分）密度知识与生活生产联系紧密，下列运用密度知识对生活生产相关现象或事例
的判断，正确的是( )
A ．水银体温计测量体温时，液泡内水银密度变小
B ．能装下 500g 水的瓶子，也能装下 500g 的白酒
C ．铁比铝的密度大，表示铁的质量一定比铝大
D ．航空器材尽量采用高强度、大密度的材料制造
【分析】（1）一定质量的物质，体积变大，根据 ρ= 得，密度变小；
（2）瓶子的容积一定， 最多能装 500g 的水。由密度公式 ρ= 可知， 和同样质量的其它
液体比较，密度大的液体体积比水的体积小，能装下；密度小的液体其体积比水的体积
大，装不下。
（3）物体的质量不仅和密度有关，也和体积有关；
（4）在体积一定时，由密度公式 ρ= 的变形式 m = ρV 知，密度变小，其质量变小。 【解答】解： A、在质量一定时，体积增大 可知，故 A 正确；
B、瓶子的容积一定。由密度公式 ρ= , 和同样质量的其它液体比较， 能装下， 装不下，
所以刚好能装下 500g 水的瓶子不能装下 500g 的白酒；
C、在体积不确定的情况下，故 C 错误；
D、航空器材的体积一定 可得 m = ρV，航空器材的质量越小、强度高的合金材料，能
够减轻航空器材的质量。
故选： A。
【点评】此题考查了密度公式的应用，难度不大，认真分析即可。
12 ．（2 分）如图甲是猫追老鼠的画面，小明把一个装有水的圆柱形大玻璃杯放在画前，惊 奇发现透过水杯看到漫画中的老鼠变“胖 ”了，如图乙所示，关于此现象的说法正确的
是( )
A ．透过水杯看到变“胖 ”的老鼠是虚像
B ．装有水的圆柱形玻璃杯相当于一个凹透镜
C ．将水杯逐渐靠近画面，透过水杯看到的老鼠始终是掉头的
D ．将画面离水杯远一些，透过水杯看到的老鼠会变“瘦 ”一些
【分析】透明玻璃杯可以看成是中间厚边缘薄的柱形透镜，物体置于凸透镜的一倍焦距 和二倍焦距之间时，成倒立、放大的实像；凸透镜成实像时，物距变大，像距变小，像
变小。
【解答】解： AB、圆柱形玻璃杯盛满水，形成水凸透镜、颠倒，此时的老鼠的像与甲图
中的老鼠相比，左右颠倒的实像；
C、将漫画逐渐靠近水杯，成正立，透过水杯看到的老鼠是向右跑的，故 C 错误。 D、若将漫画离水杯再远一些，像距变小，透过水杯看到的老鼠会变“瘦 ”一些；
故选： D。
【点评】水、玻璃、水晶、冰等透明物质，都可以制成凸透镜和凹透镜，虽然材料不同，
对光线的作用相同，成像性质相同。
13 ．（2 分）如图所示是甲、乙两个物体的速度与时间的关系图像， 下列分析正确的是( )
A ．甲是静止的
B ．乙做匀速直线运动
C ．整个过程中，若以甲为参照物，乙是运动的
D ．0～20s，乙车运动的路程为 100m
【分析】（1）在 v﹣t 图像中，平行于时间轴的直线表示物体做匀速直线运动，倾斜的直
线表示物体做变速运动；
（2）由图可得出甲、乙的速度大小，二者进行比较，据此分析以甲参照物时，乙的运动
方向.
【解答】解： A、由图可知，且速度不为零，故 A 错误；
B、由图可知，即乙做加速运动；
CD、在 0﹣20s 内， s 甲 ＝v 甲 t ＝5m/s×20s ＝100m，
乙的速度逐渐增大， 且 20s 、乙速度相同， 则乙通过的路程小于甲通过的路程 100m，若
以甲为参照物，故 C 正确。
故选： C。
【点评】本题考查了速度公式及其应用和对物体运动的相对性的理解，要明白 v﹣t 图像
的含义是解题的关键。
14 ．（2 分）在测量纸锥下落速度的实验中，小明用每隔相等时间曝光一次的相机，拍得如
图所示的照片，像成在同一底片上… ”。以下说法中正确的是( )
A ．纸锥从 A 运动到 F 的时间是 3s
B ．从 E 到 F 过程中，纸锥运动的路程是 20cm
C ．为了方便记录时间可以减小纸锥的角度
D ．纸锥从 A 到 D 速度逐渐变大
【分析】（1）相机进行拍照时，照相机间隔相等时间曝光一次，据此判断纸锥在各段的
运动时间；
（2）根据图片读出纸锥从 E 到 F 过程通过的距离；
（3）物体运动过程中受到空气阻力的作用，纸锥的锥角不同受到的阻力大小也不同；
（4）从照片中两个纸锥之间的间距判断物体运动快慢，间距越大，速度越快。
【解答】解：
A、相机进行拍照时，每秒曝光 2 次，故 A 错误；
B 、EF 阶段的距离为 s ＝80.0cm﹣60.8cm ＝20.0cm；
C、锥角小时，影响测量结果，故 C 错误；
D、由图可知从 A 到 D 纸锥在相同的时间内通过的路程逐渐变大，故 D 正确。
故选： D。
【点评】本题考查了时间和长度的测量、速度计算公式的应用，属于基础题。
15 ．（2 分）在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量 m
及液体的体积 V，得到几组数据并绘出如图所示的图像( )
A ．该量杯的质量为 40g
B ．该液体的密度为 1.25g/cm3
C ．该液体可能是水
D ．80cm3该液体的质量为 100g
【分析】（1）设量杯的质量为 m 杯，液体的密度为 ρ, 读图可知， 当液体体积为 V1 ＝20cm3 时，液体和杯的总质量 m 总 1；当液体体积为 V2 ＝80cm3 时，液体和杯的总质量 m 总 2，
列方程组求出液体密度和量杯质量。
（2）当液体的体积 V3 ＝60cm3，利用 m = ρV 求液体质量。
【解答】解： （1）设量杯的质量为 m 杯 ，液体的密度为 ρ ,
读图可知，当液体体积为 V1 ＝20cm3 时，液体和杯的总质量 m 总 8 ＝m1+m 杯 ＝40g，
则由 m = ρV 可得： ρ×20cm3+m 杯 ＝40g，﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当液体体积为 V5 ＝80cm3 时，液体和杯的总质量 m 总 2 ＝m5+m 杯 ＝100g，
同理可得： ρ×80cm3+m 杯 ＝100g，﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②解得液体的密度： ρ = 1g/cm2，
将 ρ = 1g/cm3 代入①解得 m 杯 ＝20g，故 AB 错误；
（2）当液体的体积 V8 ＝80cm3，则液体的质量： m3 = ρ×V4 ＝1g/cm3 ×80cm5 ＝80g，故
D 错误。
故选： C。
【点评】读取图象获取信息，进一步进行分析和计算，是本题的一大特点，形式较为新
颖，即考查了密度的相关计算，同时更考查了对图象的认识，值得我们关注。
二.作图题（共 2 小题，每题 2 分，共 4 分）
16 ．（2 分）请在图中画出光线经过凹透镜后的光路图（F 为焦点）。
【分析】在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点（三
条特殊光线）来作图。
【解答】对于凹透镜，平行于主光轴的光线经凹透镜折射后；延长线过另一侧焦点的光
线经凹透镜折射后将平行于主光轴
【点评】凹透镜三条特殊光线的作图： ①延长线过另一侧焦点的光线经凹透镜折射后将 平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦
点； ③过凹透镜光心的光线传播方向不改变。
17 ．（2 分）如图，在平静的湖边上方有一盏路灯，潜水员在水下 E 处看到了路灯的像。图
中 A 为路灯
【分析】路灯发出的光从空气斜射入水中时，折射角小于入射角，潜水员在水下逆着光 的传播方向看到路灯的像会比路灯本身偏高一些，所以 B 是路灯的虚像点，A 是路灯的
发光点。
【解答】解：潜水员在水下 E 处时，路灯 A 发出的光线斜射入水中时会发生折射，人眼
逆着折射光线看去，如下所示：
【点评】作图时注意入射光线和折射光线用实线画，折射光线的反向延长线用虚线画，
另外光线箭头很容易画错。
三、填空题（共 3 小题，每空 2 分，共 18 分）
18 ．（6 分） 口琴是用嘴吹或吸气，使金属簧片振动发声的多簧片乐器。如图所示是将口琴
拆开后其内部的琴芯结构，在琴芯的气孔边分布着长短、厚薄都不同的一排铜片，而 C
区的较长、较厚。
（1）在同一孔处用不同的力度吹， 发生变化的是声音的 响度 （选填“音调 ”“响度 ”
或“音色 ”）。
（2）较厚、较长的铜片振动时要比较薄、较短的铜片振动的 慢 （选填“快 ”或
“慢 ”），高音区为 A （选填字母）区。
【分析】声音三个特性：音调、响度和音色。音调跟发声体的振动频率有关；响度跟发
声体的振幅和距离发声体的远近有关；音色跟发声体的材料和结构有关。
【解答】解： （1）在口琴同一孔处用不同的力度吹，金属簧片振幅不同；
（2）较厚、较长的铜片振动时要比较薄；
A 区的较薄、较短振动快，音调高； C 区的较长，频率低，属于低音区；
故答案为：（1）响度；
（2）慢； A。
【点评】本题考查了学生对乐音的三个特征的区分，其中音调和响度对学生来说是很难
区分的，首先要理解其含义，特别是从听觉上理解其不同之处。
19 ．（6 分）小明和几位同学利用国庆假期尝试自制温度计，用玻璃小药瓶、透明吸管、红 墨水等器材制成了图中 A 、B 、C 、D 四支温度计并标有刻度（AC 中吸管粗细相同），其
中 A 、B 、C 三支温度计的小药瓶中装满红色的水，液柱用的也是红色的水；
（1）气体温度计是利用气体的 热胀冷缩 性质制成的。若周围温度升高时，D 的液
柱将向 左 移动（选填“左 ”、“右 ”）；
（2）A、B、C 三支温度计最初液面高度相同， 其中 C 温度计的精确度最高（选填 A
或 B 或 C）。
【分析】（1）气体温度计就是利用气体的热胀冷缩性质制成的。当温度升高时，瓶内的 空气受热膨胀，挤压上方的液柱，液柱就会向左移动；（2）升高相同的温度时，液柱的 高度变化越大，温度计的精确度越高；根据 V ＝Sh 可知，当气体膨胀的体积越大，且玻
璃管越细时，液柱升高的距离越大，精确度就越高，据此分析判断。
【解答】解：（1）气体具有热胀冷缩的性质，气体温度计就是利用气体的这一性质制成
的，瓶内的空气受热膨胀，液柱就会向左移动；
（2）A、B 容器比较， 当外界温度发生变化时， A 的玻璃管更细， 所以 A 精确度也越高；
A，玻璃管粗细相同，装入同种液体更多，所以 C 精确度也越高；
故答案为：（1）热胀冷缩；左； （2）C。
【点评】本题考查了温度计的工作原理，是一道变形题目。
20 ．（6 分）（1） 某年夏季， 中国出现了日食奇观。若小华借助小孔成像实验装置对
“ ” 形太阳进行观察，如图所示，则她在半透明光屏上看到像的形状是 A
（填序号）；
（2）请你猜想要想使像更大，半透明光屏应 远离 （选填“靠近 ”或“远离 ”）小孔。
若只将小圆孔改为三角形小孔，则像的形状 不变 （选填“改变 ”或“不变 ”）。
【分析】（1）小孔成像是光的直线传播现象；物体上部的光线通过小孔后，射到了光屏 的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是
倒立的像；
（2）小孔成像想使像更大，则像距变大，光屏远离小孔；在小孔成像现象中，物体经小
孔成的像的形状由物体决定，像的形状与物体的形状相同，与孔的形状无关。
【解答】解：（1）由小孔成像的特点可知日偏食经小孔成的像的缺口正好在日偏食缺口
的对侧，所以选项 A 符合题意；
（2）想要想使像更大，半透明光屏应远离小孔，像与小孔的形状无关。
故答案为：（1）A；（2）远离。
【点评】知道小孔成像的原因和特点，并熟悉成像的大小取决于物体到小孔的距离、像
到小孔的距离是解决该题的关键。
四.实验探究题（共 3 小题，每空 2 分，共 30 分）
21 ．（10 分）如图所示，这是小华探究“水沸腾时温度变化特点 ”的实验装置。
（1）在安装如图甲所示的实验装置时，应按照 自下而上 （选填“ 自上而下 ”或“ 自
下而上）的顺序进行组装。
（2）小华观察到水在加热过程中水中气泡的情况如图乙所示，图 ① （选填“① ”
或“② ”)表示水沸腾时的情况。
（3）小华记录的实验数据如表所示。根据实验数据和我们的生活经验，可知水沸腾时的
特点是 吸收热量，温度不变 。
（4）小华觉得该实验的实验时间过长，请你提出一种方法帮小明解决该问题方法是：
减小水的质量 。
（5）实验完成后，好学的小明想到上课时老师说水浴加热可使物体均匀受热，于是将实
验组装成如图丙所示，则 D 。
A.容器 A 、B 中的水会同时沸腾
B.容器 A 中的水先沸腾、容器 B 中的水慢沸腾
C.容器 A 、B 中的水均不会沸腾
D.容器 B 中的水会沸腾、容器 A 中的水始终不会沸腾
【分析】（1）酒精灯的外焰温度最高，因此实验过程中要用外焰加热，需要先确定外焰
的位置，据此分析；
（2）水沸腾时温度较高，大量水汽化成水蒸气，越往上气泡体积越大；
（3）水沸腾时的特点：持续吸热，温度不变；
（4）影响加热时间的因素：水的多少、水的初温、酒精灯火焰的大小等；
加热时间/min
0
0.5
1
1.5
2.0
2.5
3.0
3.5
温度/℃
90
92
94
96
98
98
98
98
（5）液体沸腾有两个必要条件：①达到沸点，②继续吸热，当两个条件同时具备时即
可沸腾。
【解答】解：（1）因为酒精灯的外焰温度最高，实验时要用酒精灯外焰加热，因此需要
自下而上安装实验器材；
（2）沸腾前水中气泡由大变小，即图②,到达水面处破裂而开，即图①;
（3）水沸腾时继续吸热，温度不变；
（4）为了缩短加热时间，可以减小水的质量；
（5）现用酒精灯给 B 容器加热，一段时间后，A 试管的水从 B 容器的水吸收热量，当
达到水的沸点时，故 A 不会沸腾。
故答案为：（1）自下而上； （2）①,温度不变； （5）D。
【点评】本题主要考查了水沸腾时温度变化特点的探究实验，属于中等题。
22 ．（10 分）如图甲是小明探究平面镜成像特点的实验装置。
（1）小明点燃蜡烛 A，移动镜后完全相同的蜡烛 B，使它与 A 的像完全重合 折射
（选填“反射 ”或“折射 ”）而形成的虚像；
（2）如图乙，放在“烛焰 ”上的手指不会被烧痛，这是因为平面镜成 虚 像（选填
“实 ”或“虚 ”）；
（3）实验后小亮用凸透镜替换了玻璃板，将蜡烛 B 换成白纸（如图丙）， 白纸上没看到 烛焰的像，白纸上出现了明亮清晰的像，这个像应该是倒立 放大 （选填“放大 ”或
“缩小 ”）的实像；
（4）若在凸透镜前加一个近视眼镜，为了得到清晰的像应将光屏 远离 （选填“靠
近 ”或“远离 ”）凸透镜；
（5）小明在实验室发现一个破损的凸透镜，他就用橡皮泥把遗失的部分补上（如图丁）。 小明如果用这个补好的凸透镜做上述的实验 完整 （选填“残缺 ”或“完整 ”）的实像。
【分析】（1）光线通过玻璃板会发生折射；
（2）根据平面镜成像特点可知，平面镜成的像不能出现在光屏，所以是虚像；
（3）首先根据平面镜成像特点可知，此时物距等于像距；当小亮用凸透镜替换了玻璃板， 并把凸透镜向蜡烛移动一定距离后，此时物距小于像距，然后根据凸透镜成像规律即可
确定像的性质；
（4）近视眼镜是凹透镜，凹透镜对光线具有发散作用；
（5）用橡皮泥把遗失的部分补上后，仍然是一个凸透镜，虽然橡皮泥代替凸透镜的一部
分，还有另外的部分光线，经凸透镜折射会聚成像。
【解答】解：（1）光线通过透明玻璃板是从一种介质斜射入另一种介质会发生折射，所
以透过玻璃板看到蜡烛 B；
（2）根据平面镜成像特点可知，平面镜成的像是虚像，所以不会烧痛；
（3）由平面镜成像特点可知，此时物距等于像距，并把凸透镜向蜡烛移动一定距离后，
由凸透镜成像规律可知；
（4）在蜡烛和透镜之间放一个近视眼镜，近视眼镜是凹透镜，使像推迟会聚，应将光屏
远离凸透镜；
（5）用橡皮泥把遗失的部分补上后，仍然是一个凸透镜，但其他部分经凸透镜折射后，
像的大小不发生变化，会聚成的像变暗。
故答案为：（1）折射；（2）虚；（4）远离。
【点评】本题主要考查了探究平面镜成像的特点和凸透镜成像的规律，属基础题。
23 ．（10 分）“沉睡三千年， 一醒惊天下 ”，三星堆遗址出土了大量文物， 文物爱好者小张和
小敏同学制作了一个金面具的模型，用实验的方法来测量模型的密度。
（1）小张将调节好的天平放在水平台上，将模型放在左盘，在右盘加减砝码，砝码和游
码如图乙所示，则模型的质量为 84g ；
（2）小张又进行了如图丙所示的三个步骤：
①在烧杯中加入适量水，测得烧杯和水的总质量为 145g；
②用细线拴住模型并浸没在水中（水未溢出），在水面处做标记；
③取出模型， 用装有 40mL 水的量筒往烧杯加水， 直到水面达到 标记 处， 此时量筒
由的水位如图丁所示；
（3）旁边的小敏发现取出的模型沾了水，她由此判断小张计算出的密度值将 偏小
（选填“偏大 ”、“偏小 ”或“不变 ”）；
（4）于是小敏测出图丙③中烧坏和水的总质量为 155g，由此小敏计算出模型的密度为 8.4 g/cm3 ，若只考虑模型带出水产生的误差，则小敏计算出的密度值将 不变 （选
填“偏大 ”、“偏小 ”或“不变 ”）。
【分析】（1）物体质量等于砝码质量与游码对应质量的和；
（2）利用排水法测量固体体积时，应使固体浸没水中并做好标记，然后取出固体后还需
补充水到标记处；
（3）小张做法中，模型质量是准确的，模型体积由于取出模型时沾有水而不准确，从而
导致密度测量值出现偏差；
（4）小敏为避免小张做法的不足， 利用图丙中①③两次质量差， 可求出补充水的质量，
再利用密度公式计算出补充水的体积，即为模型的体积，从而计算出模型的密度；
小敏做法避免了模型带出水对体积测量的影响，所以小敏计算出的密度值是准确的。
【解答】解：
（1）由图乙可知，模型的质量 m ＝50g+20g+10g+4g ＝84g；
（2）小张又进行了如图丙所示的三个步骤，目的是测量模型的体积，
②用细线拴住模型并浸没在水中（水未溢出），在水面处做标记；
③取出模型，用装有 40mL 水的量筒往烧杯中加水，量筒中的水位如图丁所示；
（3）小张做法中，模型质量是准确的，即模型体积测得偏大；
（4）图丙③中烧杯和水的总质量为 155g，图丙①中烧杯和水的总质量为 145g，模型的
体积等于倒入水的体积水 ＝ ＝ ＝ 10cm3，模型的密度 ρ = = =
3.4g/cm3；
增加的水的质量等于图丙③中烧杯和水的总质量减去图丙①中烧杯和水的总质量， 与模
型带出水的多少无关，水始终都要加到标记处，即小敏计算出的密度值将不变。
故答案为：（1）84g；（2）标记；（4）4.4。
【点评】本题考查了天平、量筒的使用、密度公式的应用以及测量物体体积的方法等，
难点是测量偏差分析，解题关键是弄懂实验原理。
五.计算题（共 2 小题，每题 6 分，共 12 分）
24 ．（6 分） 小明打车出门去办事，表格为他乘车到达目的地时打印发票的部分信息，试求：
（1）出租车行驶的平均速度？
（2）若该出租车某次在行驶过程中，以如图所示的速度行驶了 24km，求通过这段路程
所用的时间？
【分析】（1）知道下车时间和上车时间，二者之差即为出租车行驶的时间；知道出租车
行驶的路程和时间，根据 v ＝ 求出出租车行驶的速度；
（2）读出如图乙所示的速度，已知路程，根据 v ＝ 求出通过这段路程所用的时间。
【解答】解：（1）由车费发票可知， 则出租车行驶的时间：t ＝t2﹣t1 ＝5：10﹣8：00 ＝10min
= h；
**市国家税务局
通用机打发票联
车号： *****
日期： 2021﹣05﹣03
乘车时间： 8.00
下车时间： 8：10
单价： 2.6 元/km
里程： 6km
金额： ****元
由车费发票可知，路程 s ＝6km
v ＝ ＝ ＝ 36km/h；
（3）由图乙所示的速度可知， v ′＝60km/h可得
t' ＝ ＝ ＝ 0.5h。
答：（1）出租车行驶的平均速度为 36km/h；
（2）通过这段路程所用的时间为 0.4h。
【点评】本题考查了速度公式的应用，能从车费发票上得出相关信息是关键，计算时注
意单位要统一，难度不大。
25 ．（6 分） 合格汽油的密度应该为 0.7×103kg/m3 ，如果汽油的成分中含重油偏大，产品就
是不合格的。由于重油的密度大于汽油，所以不合格汽油的密度会偏大，装满水后总质
量为 350g。
（1）瓶子的容积是多少 cm3？
（2）若该密度瓶装满汽油后的总质量为 300g，那么该汽油的密度是多少？它是否合格？ 【分析】（1）已知密度瓶装满水时的质量，可求水的质量，根据密度公式求出瓶子的体
积；
（2）求出汽油的质量，然后利用密度公式求出汽油的密度，与合格汽油的密度比较即可
判断该汽油是否合格。
【解答】解： （1）根据题意可得，瓶子装满水时水的质量：
m 水 ＝350g﹣150g ＝200g，
由 ρ= 可得瓶子的容积： V ＝V 水 ＝ ＝ ＝ 200cm3，
（2）该密度瓶装满汽油后，汽油的质量： m 汽油 ＝300g﹣150g ＝150g，
汽油的体积：
V 汽油 ＝V 容 ＝V 水 ＝200cm3，
则该汽油的密度：
ρ 汽油 ′＝ ＝ ＝4.75g/cm 3 ＝0.75×108kg/m3＞0.2×103kg/m3，
所以该汽油为不合格汽油。
答：（1）瓶子的容积是 200cm8；
（2）若该密度瓶装满汽油后的总质量为 300g，那么该汽油的密度是 0.75×103kg/m5 ，不
合格。
【点评】本题考查了密度公式的应用，关键是知道瓶子的容积一定即所装液体的体积相
等，计算过程要注意单位的换算。
六.综合能力题（共 1 小题，每空 1 分，共 6 分）
26 ．（6 分）阅读短文，回答文后问题。
机器人的“眼睛 ”
很多机器人为了“看见 ”周围的物体， 需要有自己的“眼睛 ”，例如家庭中的扫地机器人， 其工作原理如图所示，红外发射器向前方发射一束红外线，其中一束光通过接收透镜中
心，照射到红外检测器上的某一位置，红外发射器中心线与接收透镜主光轴之间的距离
为 d，图中 O 点到透镜主光轴之间的距离为偏移值 L，可计算出红外传感器到障碍物的
距离 。
（1）红外线属于 不可见 光（填“可见 ”或“不可见 ”）；
（2）红外线碰到障碍物时发生 漫 反射；
（3）一个红外传感器的检测器到透镜的距离为 10cm，红外发射器中心线与接收透起生
光轴之间的距离为 20cm ，一次测量时偏移值为 2cm 110 cm；
（4）如果偏移值更大一些，说明红外传感器到障碍物的距离更 小 ；
（5） 某型号扫地机器人呈圆盘形， 圆盘的直径是 30cm， 工作时的行走速度约为 3m/min，它沿 3.3m 的宽边从一侧走到另一侧需要 1 min，要将整个空房间清扫一遍
至少需要 16.4 min。
【分析】（1）红外线属于不可见光；
（2）光的反射有两种：镜面反射和漫反射；
（3）根据文中的内容分析计算；
（4）根据题意知：正常情况下，物体离传感器越远， D 的值越大， L 就越小，输出值也 越小， 但当 D 很小时， L 值较大， 光点可能超出探测器的探测范围， 即 L 超过某一值时，
输出值会随着 L 的增大而快速变小，直至变为零；
（5）已知圆盘的直径是 30cm，算出扫地机器人沿 3.3m 的宽边从一侧走到另一侧的距离，
根据 算出沿 3.3m 的宽边从一侧走到另一侧需要的时间；算出扫地一圈经过的路程以 及二圈、三圈﹣﹣﹣﹣, 根据 算出每一圈的时间，所有时间的和就是将整个空房间
清扫一遍需要的时间。
【解答】解： （1）人眼看不到红外线，红外线属于不可见光；
（2）红外发射器向前方发射一束红外线，碰到障碍物后向各个方向反射；
（3）一个红外传感器的检测器到透镜的距离为 10cm，红外发射器中心线与接收透镜主
光 轴 之 间 的 距 离 为 20cm ， 此 时 红 外 传 感 器 到 障 碍 物 的 距 离 为 ：
;
（4）如果偏移值更大一些，根据 ，红外传感器到障碍物的
距离更小。
（5）扫地机器人沿 7.3m 的宽边从一侧走到另一侧的路程为： s ＝3.4m﹣0.3m ＝3m，
沿 3.3m 的宽边从一侧走到另一侧需要的时间： ；
由于空房间长 6.5m，共沿 3.6m 的宽边行走的次数是： ，
沿 3.7m 的宽边行走的总时间是： t1 ＝15t ＝15×1min ＝15min，
由 沿 4.3m 的 宽 边 拐 到 沿 4.8m 的 长 边 所 用 的 时 间 是 ：
,
故要将整个空房间清扫一遍至少需要的时间是： t′＝t4+t2 ＝15min+1.5min ＝16.4min。
故答案为：（1）不可见； （2）漫；（4）小； 16.4。
【点评】本题以扫地机器人为背景，考查了学生分析解答能力，综合性很强，有一定的
难度，需要仔细分析判断，认真审题、从中获取相关有用信息是关键。
