北京中学2023-2024学年九年级上学期期末物理试题（原卷版+解析版）
展开
这是一份北京中学2023-2024学年九年级上学期期末物理试题（原卷版+解析版），文件包含精品解析北京中学2023-2024学年九年级上学期期末物理试题原卷版docx、精品解析北京中学2023-2024学年九年级上学期期末物理试题解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。

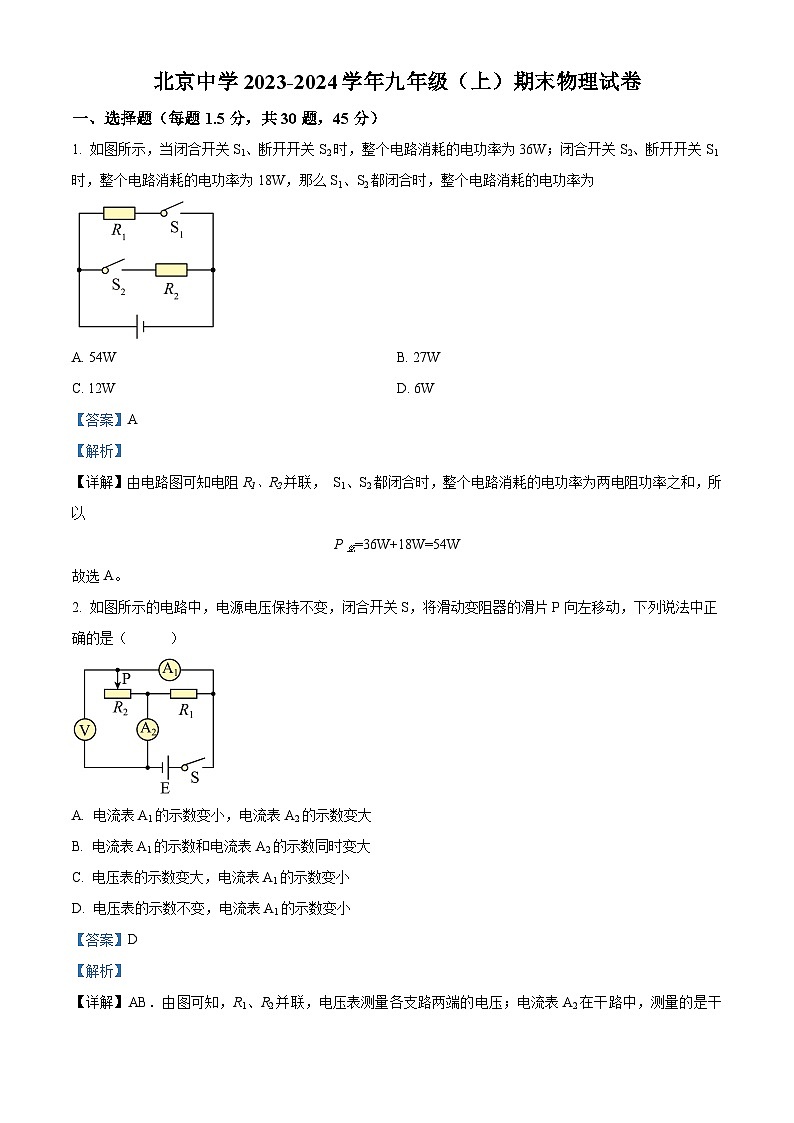

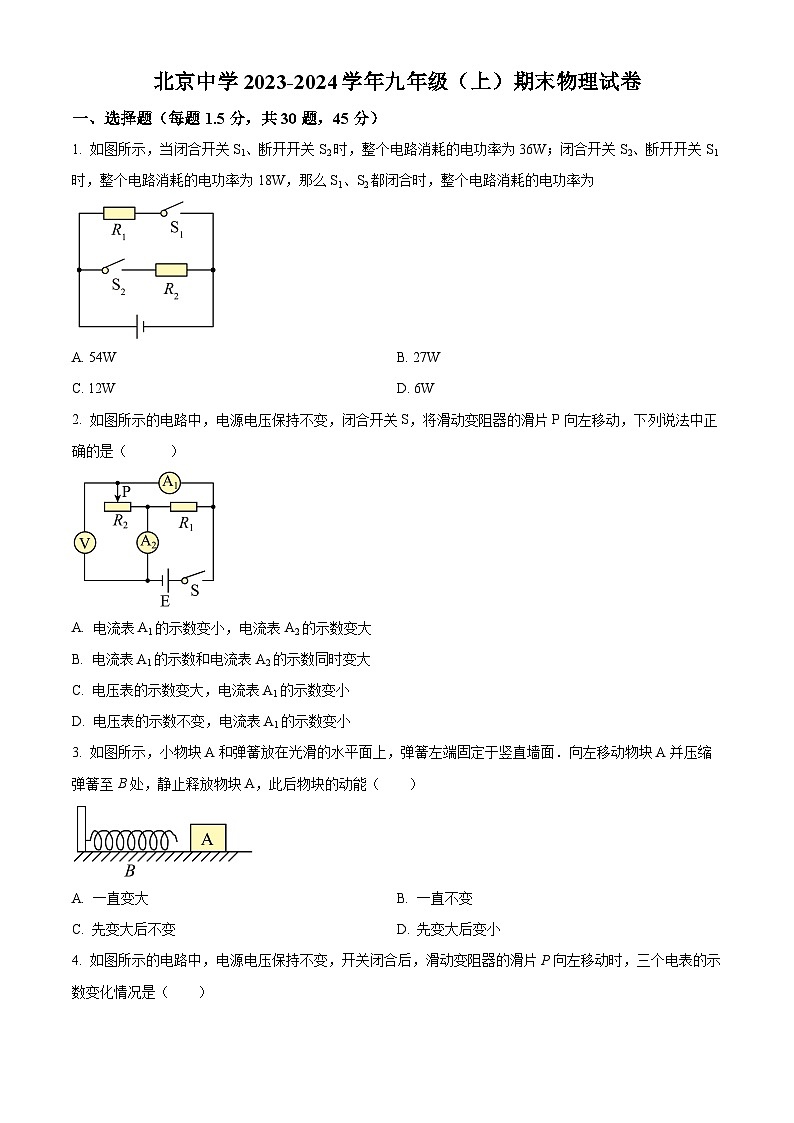

1. 如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A. 54WB. 27W
C. 12WD. 6W
2. 如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A. 电流表A1的示数变小，电流表A2的示数变大
B. 电流表A1的示数和电流表A2的示数同时变大
C. 电压表的示数变大，电流表A1的示数变小
D. 电压表的示数不变，电流表A1的示数变小

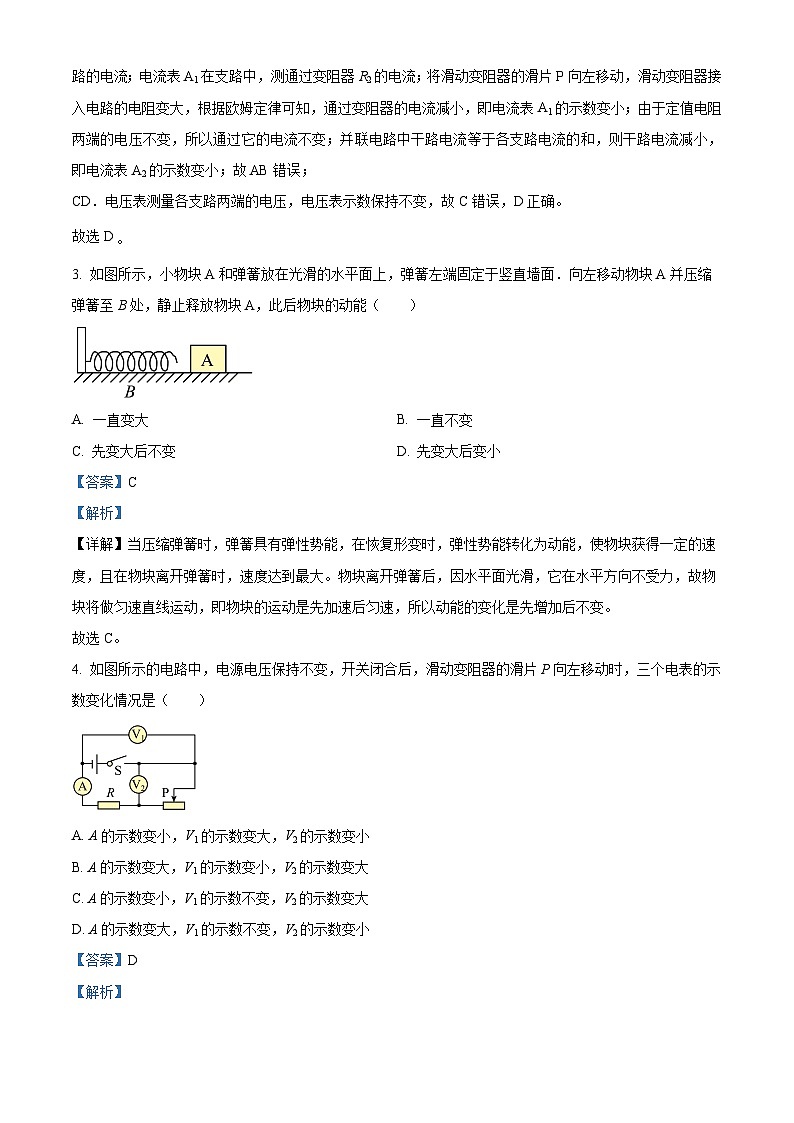

3. 如图所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面．向左移动物块A并压缩弹簧至B处，静止释放物块A，此后物块的动能（ ）
A. 一直变大B. 一直不变
C. 先变大后不变D. 先变大后变小
4. 如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A. A的示数变小，V1的示数变大，V2的示数变小
B. A的示数变大，V1的示数变小，V2的示数变大
C. A的示数变小，V1的示数不变，V2的示数变大
D. A的示数变大，V1的示数不变，V2的示数变小

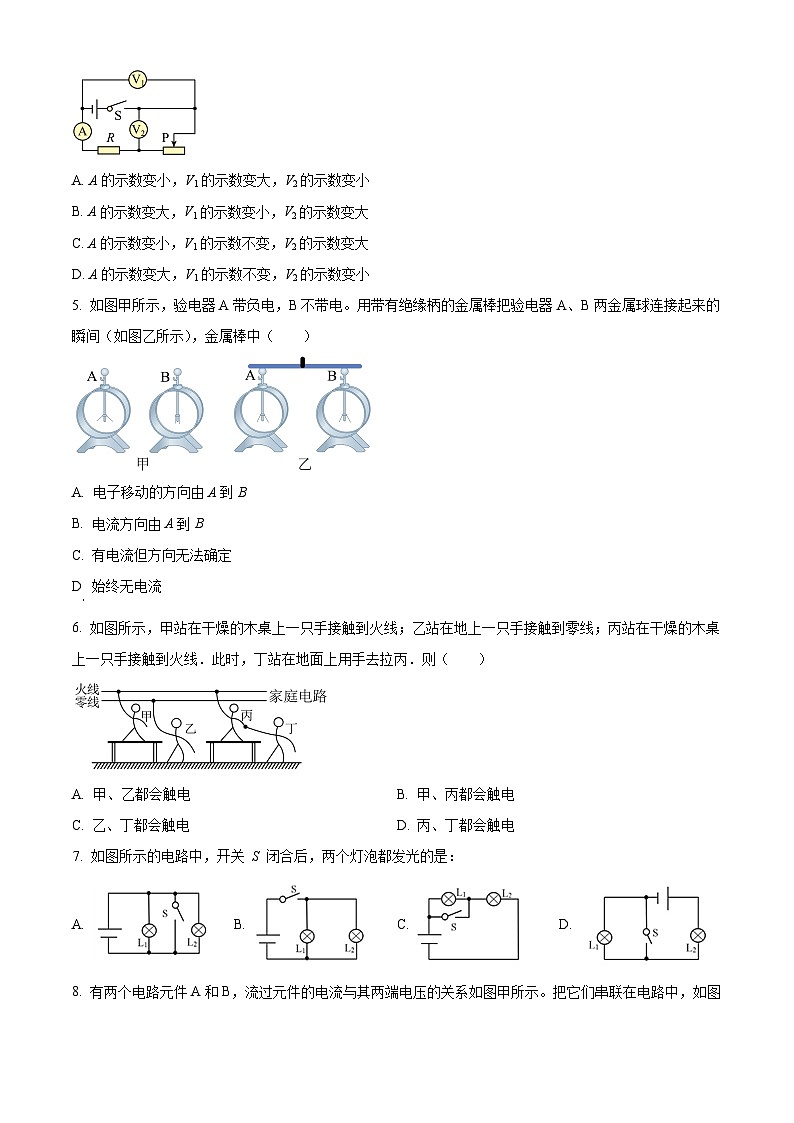

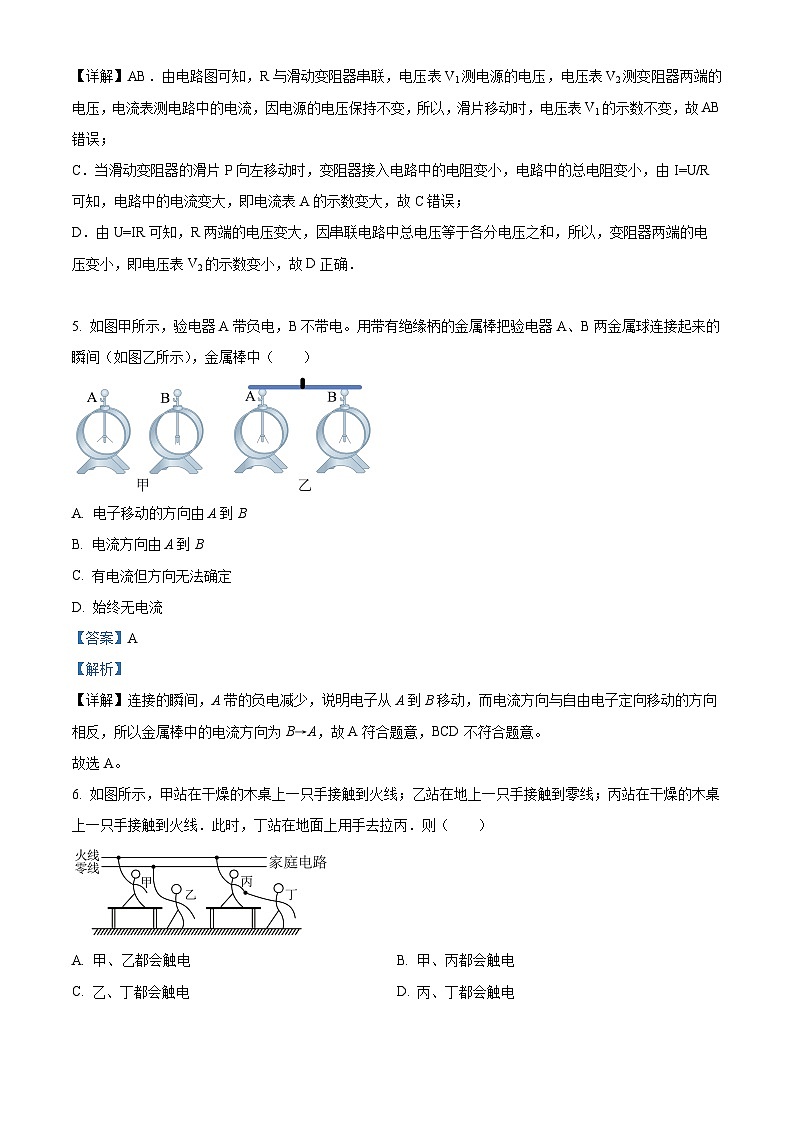

5. 如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A. 电子移动的方向由A到B
B. 电流方向由A到B
C. 有电流但方向无法确定
D 始终无电流
6. 如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（ ）
A. 甲、乙都会触电B. 甲、丙都会触电
C. 乙、丁都会触电D. 丙、丁都会触电
7. 如图所示的电路中，开关 S 闭合后，两个灯泡都发光的是：
A. B. C. D.

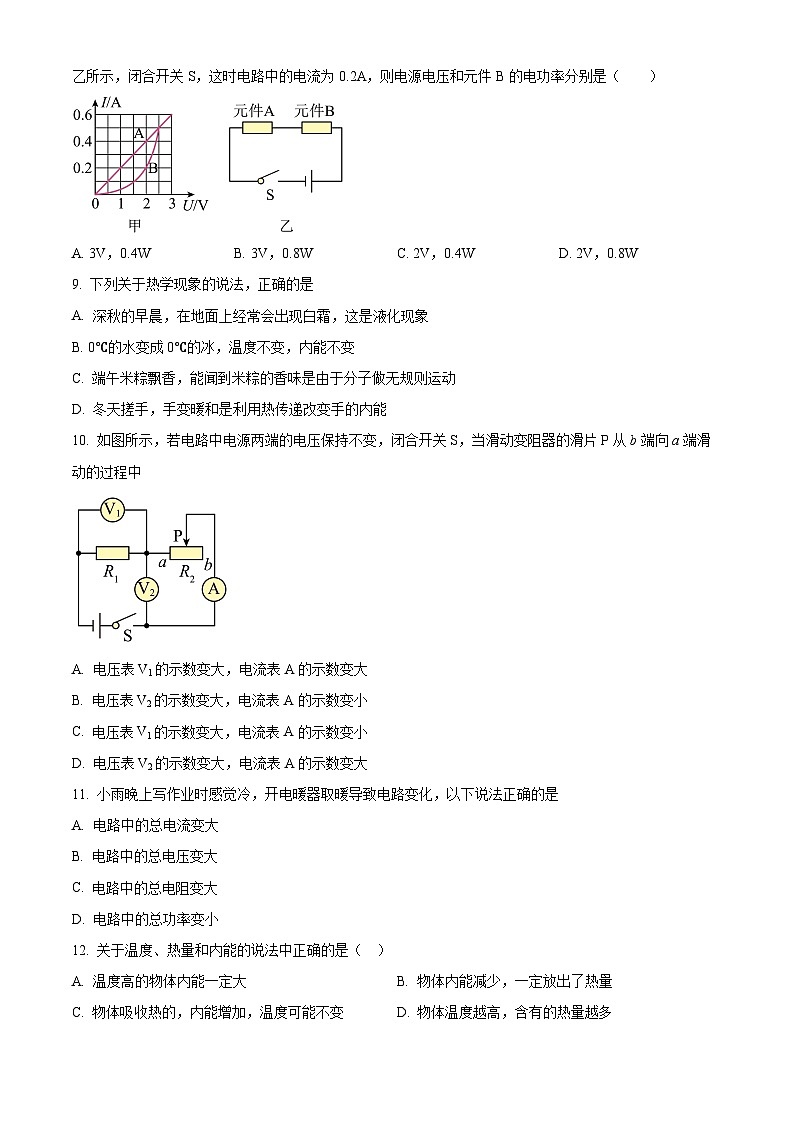

8. 有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电路中的电流为0.2A，则电源电压和元件B的电功率分别是（ ）
A. 3V，0.4WB. 3V，0.8WC. 2V，0.4WD. 2V，0.8W
9. 下列关于热学现象的说法，正确的是
A. 深秋的早晨，在地面上经常会出现白霜，这是液化现象
B. 0℃的水变成0℃的冰，温度不变，内能不变
C. 端午米粽飘香，能闻到米粽的香味是由于分子做无规则运动
D. 冬天搓手，手变暖和是利用热传递改变手的内能
10. 如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中
A. 电压表V1的示数变大，电流表A的示数变大
B. 电压表V2的示数变大，电流表A的示数变小
C. 电压表V1的示数变大，电流表A的示数变小
D. 电压表V2的示数变大，电流表A的示数变大
11. 小雨晚上写作业时感觉冷，开电暖器取暖导致电路变化，以下说法正确的是
A. 电路中的总电流变大
B. 电路中的总电压变大
C. 电路中的总电阻变大
D. 电路中的总功率变小
12. 关于温度、热量和内能的说法中正确的是（ ）
A. 温度高的物体内能一定大B. 物体内能减少，一定放出了热量
C. 物体吸收热的，内能增加，温度可能不变D. 物体温度越高，含有的热量越多
13. 下列几种估测中，最符合实际情况的是
A. 人体的电阻约为10ΩB. 教室内一盏日光灯的电功率约为40W
C. 对人体的安全电压不高于220VD. 我国普通家庭每户每个月消耗电能约360J
14. 如图所示的实验装置中，能反映发电机原理的是
A. B.
C. D.
15. 如图所示，当滑动变阻器的滑片P向左移动时，能使连入电路的电阻变小的接法是（ ）
A B.
C. D.
16. 有金属外壳的家用电器必须接地，目的是（ ）
A. 防止短路B. 节约电能
C. 防止触电D. 稳固插头
17. 一只“220V 60W”的白炽灯甲和一只“220V 100W”的白炽灯乙串联后接入220V的电路中，则关于两灯实际亮度说法正确的是（ ）
A. 甲灯较亮B. 乙灯较亮
C. 两灯亮度相同D. 以上三种情况都有可能
18. 如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则（ ）
A. 定值电阻R1阻值为20Ω
B. 当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点
C. 当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的C点
D. 当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的D点
19. 一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起．经检查发现楼内空气开关跳闸．8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭．应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W．下列说法中正确的是
A. 空气开关跳闸一定是用电器总功率过大造成的
B. 发光二极管发光部分是由超导体材料制成的
C. 本次断电每盏应急灯消耗的电能是16J
D. 应急灯亮起时将电能主要转化为光能
20. 如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（ ）
A. 电路总功率的最小值为1.8W
B. 电路总功率的最大值为5.4W
C. 定值电阻电功率最小值为1.35W
D. 定值电阻电功率的变化为4.05W
21. 为了生命安全，敬请文明驾驶．交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试．交警能闻到酒精气味是因为酒精
A. 分子间有空隙B. 分子很小
C. 分子在不停地做无规则运动D. 分子可分
22. 下列说法正确的是（ ）
A. 一桶水的比热容比一杯水的比热容大
B. 炽热的铁水具有内能，冰冷的铁块也具有内能
C. 把-5℃的冰块放在 0℃的恒温箱内，几分钟后，有部分冰会变成水
D. 用锯条锯木板，锯条的温度升高，是由于锯条从木板吸收了热量
23. 甲、乙两电热丝电阻之比为3:2，通电时间之比为3:5，它们产生的热量之比为18:5，则通过它们的电流之比为
A. 2:1B. 1:4C. 4:1D. 1:2
24. 下列关于材料的导电性能及其应用的说法错误的是
A. 绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B. 生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C. 半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D. 用超导材料制造电子元件，可不必考虑元件的散热问题
25. 如图所示电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，有关电压表、电流表的示数变化情况，正确的是（ ）
A. 电压表、电流表示数都增大B. 电压表、电流表示数都减小
C. 电压表示数增大，电流表示数减小D. 电压表示数减小，电流表示数增大
26. 如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A. S、N、S、SB. N、N、S、NC. S、S、N、ND. N、S、N、N
27. 我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目标的是（ ）
A. B.
C. D.
28. 在国际单位制中，电流的单位是（ ）
A. 安培
B. 伏特
C. 焦耳
D. 瓦特
29. 在下列实例中，用做功的方式来改变物体内能的是（ ）
A. 用热水袋暖手，手温度升高
B. 将冰块放入饮料中，饮料的温度降低
C. 在炉子上烧水，水的温度升高
D. 用手反复弯折铁丝，弯折处铁丝温度升高
30. 一杯开水，从刚倒入杯中到可以喝的这一段时间内，放出的热量大约是（ ）
A. 5×106JB. 5×105JC. 5×104JD. 5×103J
二、填空题（每空1分，共10题，20分）
31. 如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 _____ 极，电池的电压为 _____ V．
32. 一个定值电阻连入电路，当这个电阻两端的电压为6V时，通过这个电阻的电流为0.5A；当这个电阻两端的电压为9V时，通过这个电阻的电流为__________A；当这个电阻两端的电压为0V时，通过这个电阻的电流为__________A。
33. 如图是汽油机的______冲程，生活中爸爸经常用水冷却汽车发动机，这是利用水的______的特性。
34. 如图所示是内燃机某一冲程的示意图，其中喷油嘴正在喷油，由图可知：
(1)这种内燃机是______（填“汽”或“柴”）油机；
(2)它在吸气冲程吸入的物质是______（填“空气”、“汽油”、“柴油”或“空气和汽油的混合物”）；
(3)如图所示冲程中其能量转化是把______能转化为______能。
35. “端州浓情，裹蒸飘香”，“裹蒸飘香”说明分子在________；“破镜难重圆”说明分子间________；若把分子看成一个小球，则一般分子直径的数量级________m。
36. 如图甲所示，电源电压恒定不变，R0为定值电阻，R为电阻式传感器（它的核心是一只可变电阻）。当控制其阻值从0变为48Ω，测得传感器消耗的电功率与通过它的电流关系如图乙所示，则电源电压为 __________ V，电阻R0的阻值为 __________ Ω，当通过传感器的电流为0.1A时，传感器消粍的电功率P为 __________ W。
37. 自然界中的水循环是通过水的物态变化实现的．地面上江、河、湖、海中的水在太阳的照射下不断________成水蒸气，流动的水蒸气遇到冷的空气后______成小水滴或直接________成小冰晶，就形成了云．在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中．
38. 电流是导体中的电荷发生_________形成的．如甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向是由______（选填“A向B”或“B向A”）。
39. 小汽车的发动机的排气量有的标有“1.8T“，有的标有“1.8L”．“T”表示“涡轮增压”，通过给发动机足量的空气来使汽油更充分地燃烧，因而比标“L”汽车发动机更节能，同样的汽油加在标”T”汽车发动机内和加在标”L“汽车发动机内，其热值_____（选填“变大变小”或“不变”）．200g的汽油完全燃烧放出的热量是_____J（q汽油＝4.6×107J/kg）
40. 如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW•h．若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次．该用电器在上述时间内消耗的电能为____kW•h，它的实际电功率是_____W．
三、实验题（每空1分，共2题，15分）
41. 在“测量小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V。
(1)图甲是小明同学已连接的电路，有一根导线的一个接头接错，请在需要改动的导线上打“×”，并在图上用笔画线改正。
（ ）
(2)小明连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是 __ ；
(3)排除故障后，闭合开关进行实验，电压表示数为2V。为测量灯泡的额定功率，应将滑动变阻器的滑片P向 ____ (选填“左”或“右”)端滑动，直到电压表示数为2.5V，并做好数据记录；图乙的U-I图象是小明根据多组实验数据绘制的，根据图象可得小灯泡正常发光时的额定功率是 ______ W。
(4)完成实验后，爱动脑筋的小明又想出一种测量小灯泡额定功率的方法，添加电阻箱R1和单刀双掷开关S2，设计了如图丙所示的电路，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S1，将开关S2拨至“1”，调节滑动变阻器滑片直至电压表示数为U额；
②再将开关S2拨至“2”，滑动变阻器滑片的位置 ___ (选填“左移”、“右移”或“不动”)，改变电阻箱R1的阻值，使电压表示数仍为U额，读取电阻箱的数值为R0；
③小灯泡的额定功率：P额= ______ 。(用U额、R0表示)
42. 下面是某同学拟出的一份实验报告（见下）：
试回答下列问题：
（1）本实验报告不够完整，应添上的基本项目是： ___________； ___________；
（2）从“实验步骤”看，主要缺陷是：___________；
（3）滑动变阻器在实验中所起的作用是： ___________； ___________；
（4）假如该同学实验时，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是： ___________； ___________；
（5）就该同学的电路图而言，假若电压表的电阻不是很大，则电阻值的测量结果将___________。（选填“偏大”、“准确”、“偏小”）其原因分析如下：___________。
四、计算题（每题10分，共2题，20分）
43. 直饮机的电路图如图所示，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水。该直饮机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W。（水的比热容c=J/（kg·℃），水的密度ρ=kg/m3）
（1）温、开水选择开关处于__________状态时饮水机处于加热状态；温、开水选择开关处于__________状态时饮水机处于保温状态；
（2）饮水机正常工作，出开水时电热丝中的电流是多少_________?电热丝R0的电阻是多少_________？
（3）现在需要100℃的开水500ml，已知水的初温是20℃，水需要吸收多少热量_________?如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间_________？（保留一位小数）
44. 如图所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A”。电源电压及灯丝电阻保持不变。当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光；当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的。求：
(1)电源电压；
(2)电阻R2的阻值；
(3)滑动变阻器滑片P位于a点和b点时接入电路的电阻阻值；
(4)电流表在以上状态中的最大电流和最小电流。
实验报告
实验目的
物理电阻Rx的电阻值
实验原理
及电路图
欧姆定律
实验步骤
（1）按照电路图连接电路，调节滑动变阻器R，使电路中电阻较大；
（2）接通开关S，读出电流表和电压表的示数；
（3）根据测量的电压、电流算出Rx的阻值。
实验记录
电压（V）
电流（A）
电阻（Ω）
2.8
0.4
实验讨论
略
