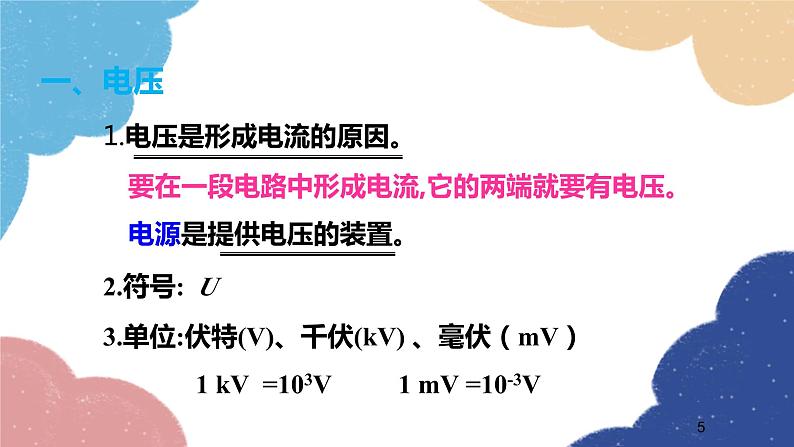

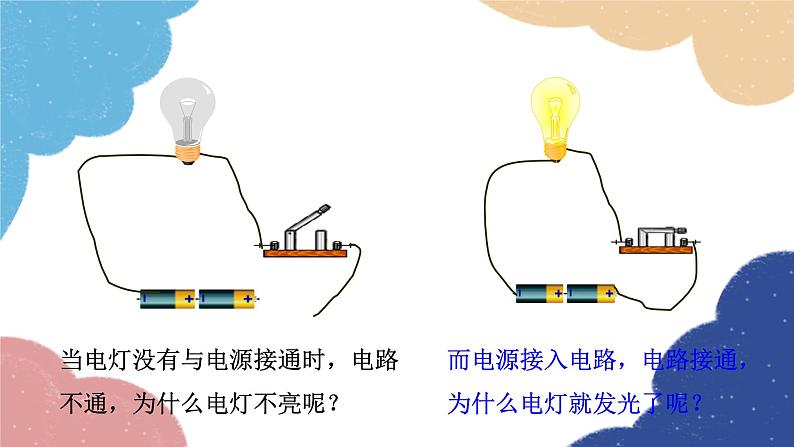

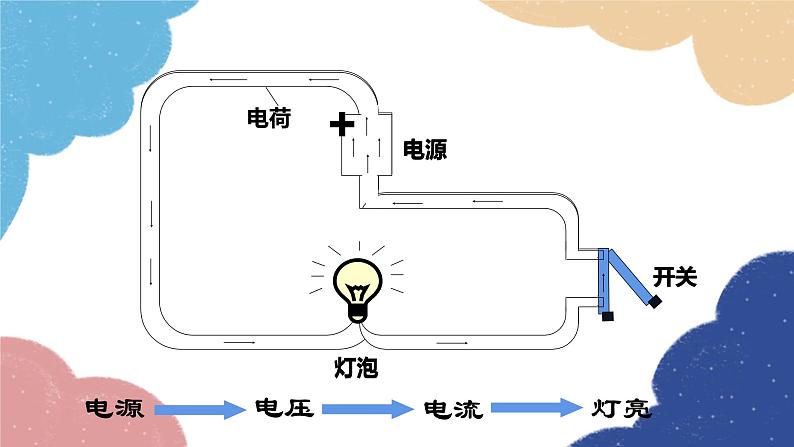

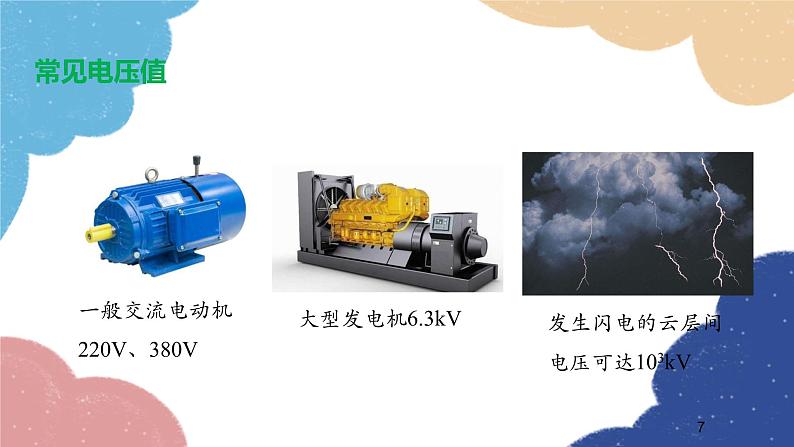

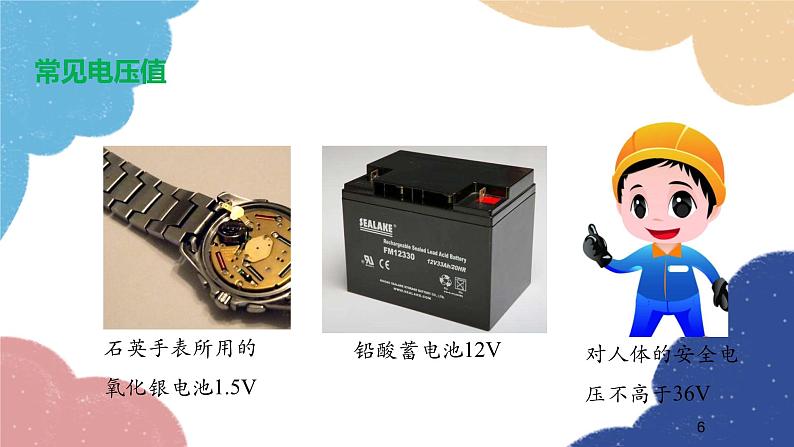

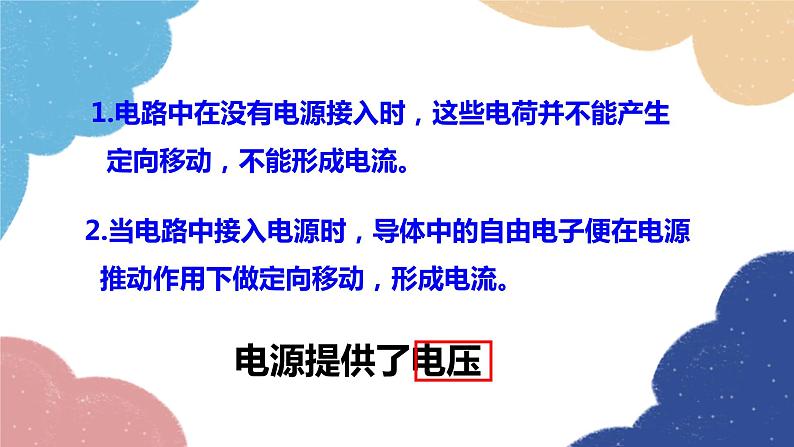

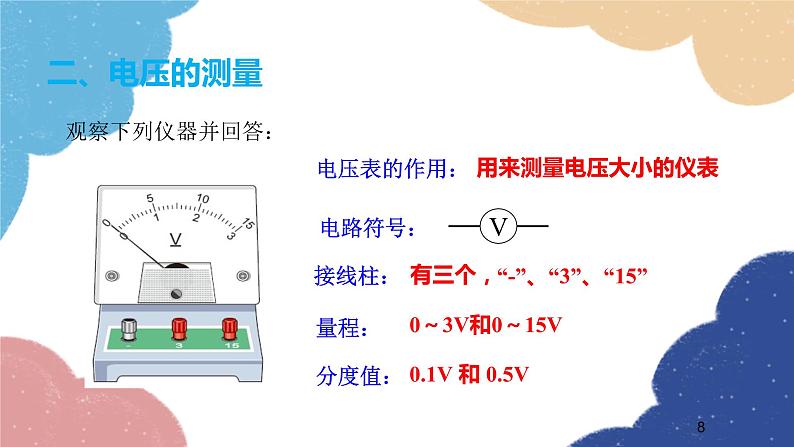

当电灯没有与电源接通时，电路不通，为什么电灯不亮呢？而电源接入电路，电路接通，为什么电灯就发光了呢？灯亮电流电压电源2.当电路中接入电源时，导体中的自由电子便在电源 推动作用下做定向移动，形成电流。 1.电路中在没有电源接入时，这些电荷并不能产生 定向移动，不能形成电流。 电源提供了电压第十四章 了解电路第五节 测量电压第1课时 电压及其测量一、电压要在一段电路中形成电流,它的两端就要有电压。 电源是提供电压的装置。2.符号: U3.单位:伏特(V)、千伏(kV) 、毫伏（mV） 1 kV =103V 1 mV =10-3V 56常见电压值7常见电压值二、电压的测量观察下列仪器并回答：电路符号：接线柱：量程：分度值：电压表的作用：有三个， “-”、“3”、“15”0～3V和0～15V 0.1V 和 0.5V用来测量电压大小的仪表8电压表在使用时应注意哪些问题？92 将电压表必须与被测用电器并联。3 必须是电流从“＋” 接线柱流进，从“－”接线柱流出。4 被测电压不要超过电压表的量程。 一般先选用大量程进行试触，如电压表的示数在小量程范围内， 则改用小量程。注：电压表可以直接接到电源两端测量电源电压1 电压表使用前须调零。分享成果10根据前面学过的对电流表的读数，试着读一读下面电压表的示数，你分了几步来读？＊明确所选电压表的量程＊确定电压表的分度值＊看清指针所指的位置 ＊写单位0~3 V0.1 V1.6 1.6V思考：如果改接到另一个接线柱，读数又是多少？11串联并联电流从“+”进从“-”出电流从“+”进从“-”出电流不能超过表的量程，先要试触电压不能超过表的量程，先要试触不能能0.6安0.02安3安0.1安3伏0.1伏15伏0.5伏先看量程再读先看量程再读能否直接连到电源两极上12电压表的使用方法可简记为：一“不”二“要”三“看清”不能超过电压表的量程（试触）电压表要和被测的用电器并联电流要从正接线柱流入，从负接线柱流出（“+”进“-”出）看清电压表的量程看清分度值看清指针的位置13课堂总结1、下列有关说法错误的是（ ）A.电源是提供电压的装置B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流D14随堂演练2、如图所示，要使电压表测灯L2两端的电压，正确 的电路图是（ ）D153、关于电压表的使用，正确的是（ ）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时， 应选用较小量程D.电压表接入电路时，不用考虑“+”“-” 接线柱的接法C164、在如图所示电路中，开关闭合后，会出现的后果是（ ）DA.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏175、在 内填上适当的电表，并标出“+”“-”接线柱AAVV+-+++---186、在图中，要求用电流表测量灯泡L2中的电流（0.3A），电压表测量灯泡L1的电压，L1、L2并联，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。19L1L2谢谢观看
