江苏省南通市海安市海安市十三校联考2023-2024学年九年级下学期3月月考物理试题

这是一份江苏省南通市海安市海安市十三校联考2023-2024学年九年级下学期3月月考物理试题，共8页。试卷主要包含了下列属于可再生能源的是，关于家庭电路，下列说法正确的是等内容，欢迎下载使用。

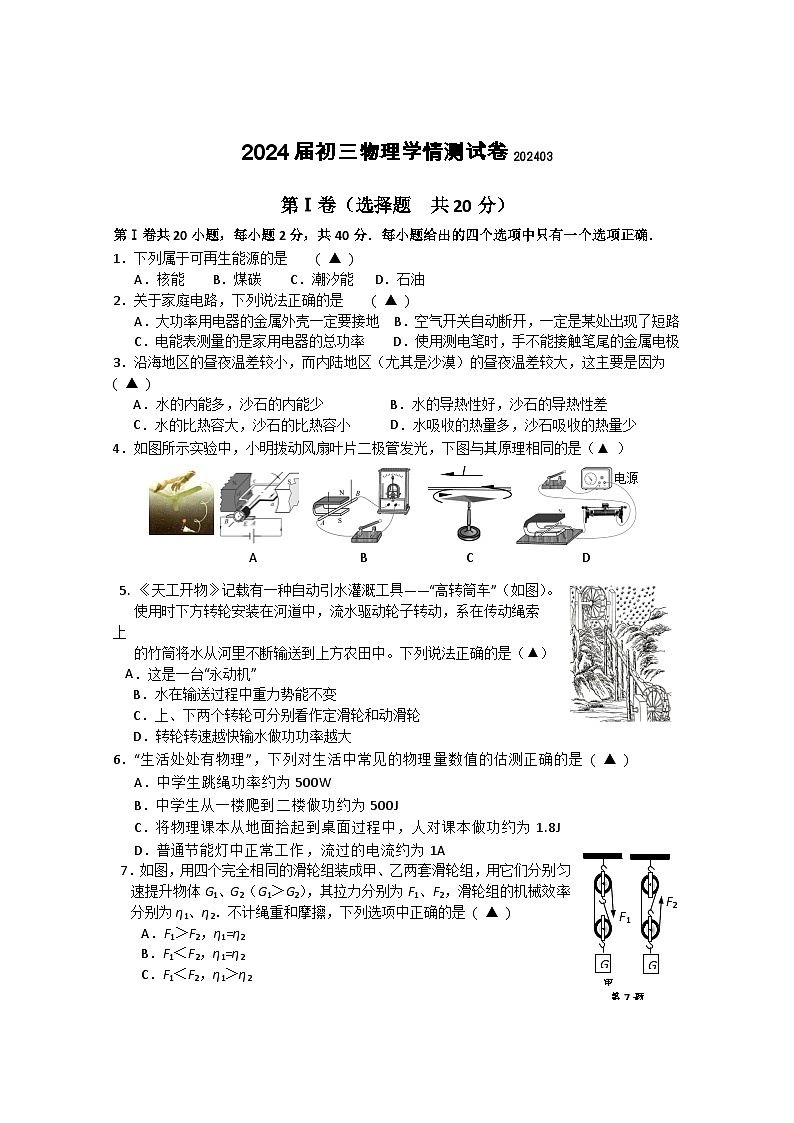

第Ⅰ卷共20小题，每小题2分，共40分．每小题给出的四个选项中只有一个选项正确．
1．下列属于可再生能源的是 ( ▲ )
A．核能 B．煤碳 C．潮汐能 D．石油
2．关于家庭电路，下列说法正确的是 ( ▲ )
A．大功率用电器的金属外壳一定要接地 B．空气开关自动断开，一定是某处出现了短路
C．电能表测量的是家用电器的总功率 D．使用测电笔时，手不能接触笔尾的金属电极
3．沿海地区的昼夜温差较小，而内陆地区（尤其是沙漠）的昼夜温差较大，这主要是因为 ( ▲ )
A．水的内能多，沙石的内能少B．水的导热性好，沙石的导热性差
C．水的比热容大，沙石的比热容小D．水吸收的热量多，沙石吸收的热量少
A
C
I
D
电源
B
4．如图所示实验中，小明拨动风扇叶片二极管发光，下图与其原理相同的是（▲ ）
5. 《天工开物》记载有一种自动引水灌溉工具——“高转筒车”（如图）。
使用时下方转轮安装在河道中，流水驱动轮子转动，系在传动绳索上
的竹筒将水从河里不断输送到上方农田中。下列说法正确的是（▲）
A．这是一台“永动机”
B．水在输送过程中重力势能不变
C．上、下两个转轮可分别看作定滑轮和动滑轮
D．转轮转速越快输水做功功率越大
6．“生活处处有物理”，下列对生活中常见的物理量数值的估测正确的是 ( ▲ )
A．中学生跳绳功率约为500W
B．中学生从一楼爬到二楼做功约为500J
C．将物理课本从地面拾起到桌面过程中，人对课本做功约为1.8J
F1
F2
G1
G2
甲 乙
第7题图
D．普通节能灯中正常工作，流过的电流约为1A
7．如图，用四个完全相同的滑轮组装成甲、乙两套滑轮组，用它们分别匀速提升物体G1、G2（G1＞G2），其拉力分别为F1、F2，滑轮组的机械效率分别为η1、η2．不计绳重和摩擦，下列选项中正确的是 ( ▲ )
A．F1＞F2，η1=η2
B．F1＜F2，η1=η2
C．F1＜F2，η1＞η2
D．F1＞F2，η1＞η2

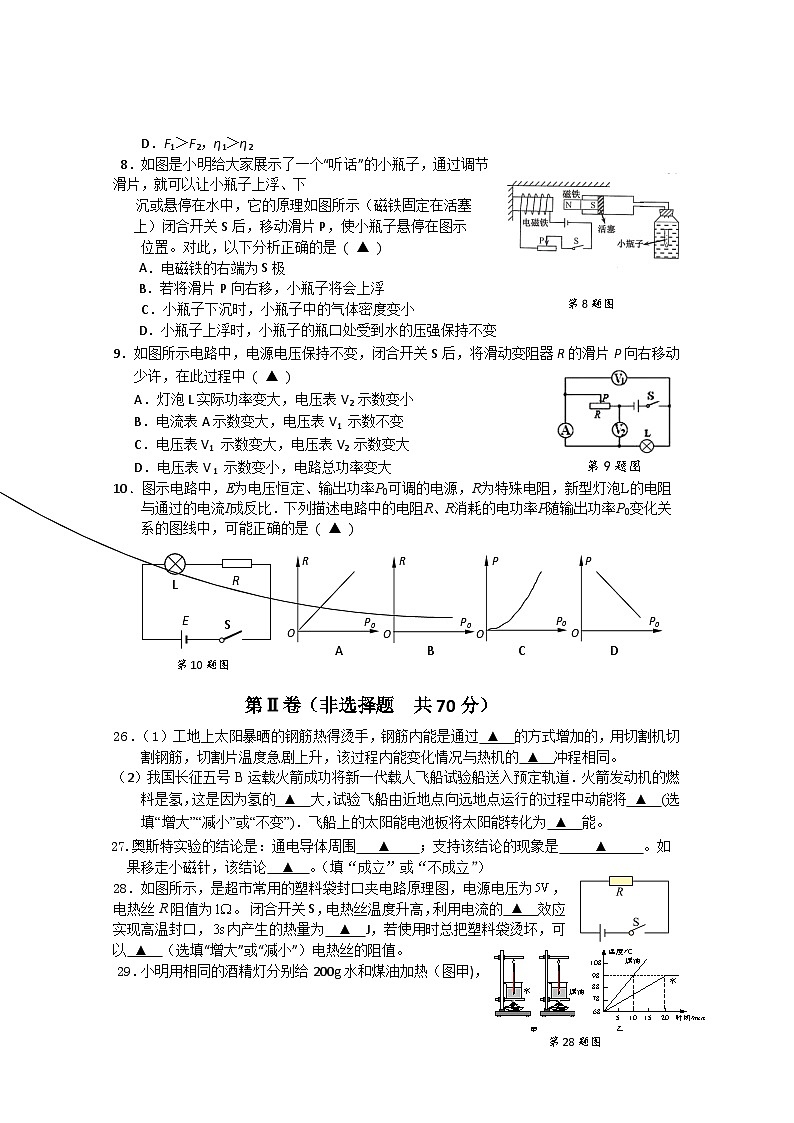

8．如图是小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下
沉或悬停在水中，它的原理如图所示（磁铁固定在活塞
上）闭合开关S后，移动滑片P，使小瓶子悬停在图示
位置。对此，以下分析正确的是 ( ▲ )
A．电磁铁的右端为S极
第8题图
B．若将滑片P向右移，小瓶子将会上浮
C．小瓶子下沉时，小瓶子中的气体密度变小
D．小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
第9题图
9．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右移动少许，在此过程中 ( ▲ )
A．灯泡L实际功率变大，电压表V2 示数变小
B．电流表A示数变大，电压表V1 示数不变
C．电压表V1 示数变大，电压表V2 示数变大
D．电压表V 1 示数变小，电路总功率变大
10．图示电路中，E为电压恒定、输出功率P0可调的电源，R为特殊电阻，新型灯泡L的电阻与通过的电流I成反比．下列描述电路中的电阻R、R消耗的电功率P随输出功率P0变化关系的图线中，可能正确的是 ( ▲ )
P
P
R
R
第10题图
L
S
R
E
P0
P0
P0
P0
O
O
O
O
A B C D
第Ⅱ卷（非选择题 共70分）
26．（1）工地上太阳暴晒的钢筋热得烫手，钢筋内能是通过 ▲ 的方式增加的，用切割机切割钢筋，切割片温度急剧上升，该过程内能变化情况与热机的 ▲ 冲程相同。
（2）我国长征五号B运载火箭成功将新一代载人飞船试验船送入预定轨道．火箭发动机的燃料是氢，这是因为氢的 ▲ 大，试验飞船由近地点向远地点运行的过程中动能将 ▲ (选填“增大”“减小”或“不变”)．飞船上的太阳能电池板将太阳能转化为 ▲ 能。
27.奥斯特实验的结论是：通电导体周围 ▲ ；支持该结论的现象是 ▲ 。如
果移走小磁针，该结论 ▲ 。（填“成立”或“不成立”）
第28题图
28．如图所示，是超市常用的塑料袋封口夹电路原理图，电源电压为，电热丝R阻值为。 闭合开关S，电热丝温度升高，利用电流的 ▲ 效应实现高温封口，内产生的热量为 ▲ J，若使用时总把塑料袋烫坏，可以 ▲ （选填“增大”或“减小”）电热丝的阻值。

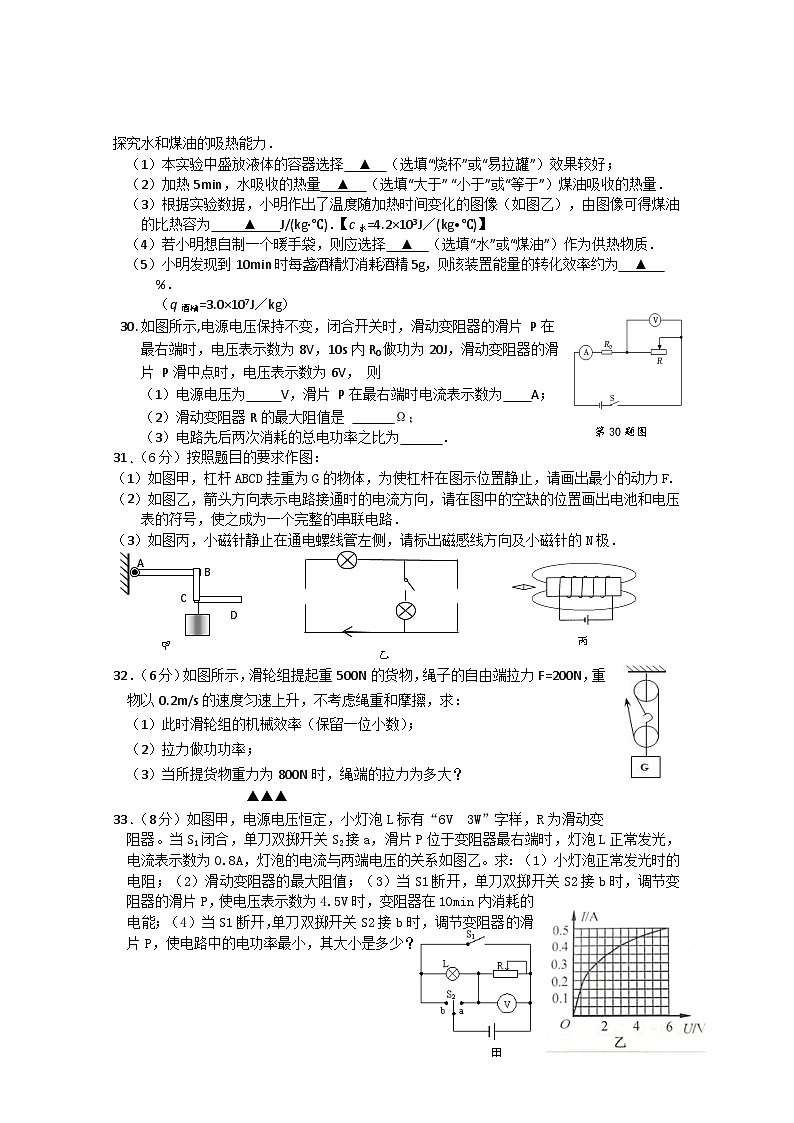

29．小明用相同的酒精灯分别给200g水和煤油加热（图甲)， 探究水和煤油的吸热能力．
（1）本实验中盛放液体的容器选择 ▲ （选填“烧杯”或“易拉罐”）效果较好；
（2）加热5min，水吸收的热量 ▲ （选填“大于” “小于”或“等于”）煤油吸收的热量．
（3）根据实验数据，小明作出了温度随加热时间变化的图像（如图乙），由图像可得煤油的比热容为 ▲ J/(kg·℃)．【c水=4.2×103J／(kg•℃)】
（4）若小明想自制一个暖手袋，则应选择 ▲ （选填“水”或“煤油”）作为供热物质．
（5）小明发现到10min时每盏酒精灯消耗酒精5g，则该装置能量的转化效率约为 ▲ %．
第30题图
（q酒精=3.0×107J／kg）
如图所示,电源电压保持不变，闭合开关时，滑动变阻器的滑片 P在
最右端时，电压表示数为8V，10s内R0做功为20J，滑动变阻器的滑
片 P滑中点时，电压表示数为6V， 则
（1）电源电压为 V，滑片 P在最右端时电流表示数为 A；
（2）滑动变阻器R的最大阻值是 Ω；
（3）电路先后两次消耗的总电功率之比为 ．
31．（6分）按照题目的要求作图：
（1）如图甲，杠杆ABCD挂重为G的物体，为使杠杆在图示位置静止，请画出最小的动力F.
（2）如图乙，箭头方向表示电路接通时的电流方向，请在图中的空缺的位置画出电池和电压表的符号，使之成为一个完整的串联电路．
（3）如图丙，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N极．
丙
乙
A
B
C
D
甲
32．（6分）
如图所示，滑轮组提起重500N的货物，绳子的自由端拉力F=200N，重物以0.2m/s的速度匀速上升，不考虑绳重和摩擦，求：
（1）此时滑轮组的机械效率（保留一位小数）；
（2）拉力做功功率；
（3）当所提货物重力为800N时，绳端的拉力为多大？
▲▲▲
甲
33．（8分）如图甲，电源电压恒定，小灯泡L标有“6V 3W”字样，R为滑动变
阻器。当S1闭合，单刀双掷开关S2接a，滑片P位于变阻器最右端时，灯泡L正常发光，电流表示数为0.8A，灯泡的电流与两端电压的关系如图乙。求：（1）小灯泡正常发光时的电阻；（2）滑动变阻器的最大阻值；（3）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电压表示数为4.5V时，变阻器在10min内消耗的电能；（4）当S1断开，单刀双掷开关S2接b时，调节变阻器的滑片P，使电路中的电功率最小，其大小是多少？
▲▲▲
34题图
34．（6分）用图甲滑轮组做“探究动滑轮的重对滑轮组机械效率的影响”实验。实验中把不同的磁铁吸附在动滑轮边框上以改变滑轮的重，每次实验都匀速拉动绳端使物体上升10cm。不计绳重，实验数据如表。
（1）每次实验绳端移动距离为 ▲ cm；
（2）第2次实验中滑轮组的机械效率为 ▲ %。分析数据可知：在物重不变的情况下，动滑轮越重滑轮组的机械效率越 ▲ ；
（3）实验中若仅增大绳端移动的距离，则滑轮组的机械效率将 ▲ ；
（4）第一次实验中由摩擦引起的额外功为 ▲ J。本实验中，在物重不变的情况下，动滑轮变重时，由摩擦引起的额外功占总额外功的比例 ▲ （选填“变大”“变小”或“不变”）。
35．（6分）小明利用如图装置研究做功与能量的转化关系．重物通过细绳与木块相连，细绳不可伸长．AQ为水平面，AP段长为L，表面光滑；PQ段粗糙．实验开始时，木块的细绳拉直，质量为M的木块位于P点，质量为m的重物恰好置于地面．将木块从P向右拉至A，放手后木块向左运动，最终停在B点，PB长为x．不计空气阻力、滑轮摩擦．
（1）木块在AB段运动过程中，重物的重力做功为（用字母表示） ▲ ．
（2）观察实验并联系生活实际，小明提出猜想：重物和木块获得的总动能与重物重力做功多少有关．为了验证猜想，小明做了以下实验．重物m=100g，木块M=900g，改变木块从P点右移的距离L，测得一组数据，记录如下：（g取10N/kg）
①已知物体动能的表达式为eq \f(1,2)mv2，分析重物和木块获得的总动能与重物的重力做功的多少，可知猜想是 ▲ （选填“正确”或“错误”）的，得出的结论是 ▲ ．在AP段滑行的过程中，该系统（重物和木块）的机械能 ▲ （选填“守恒”或“不守恒”）．
②利用实验信息分析，当L=0.7m时，木块M在P点获得的动能是 ▲ J．
（3）如果上述结论具有普遍性，则一个物体从高为h的光滑斜面顶端，由静止开始滑下， 不计空气阻力，物体滑到斜面底端时的速度v＝ ▲ （用字母表示）．
36．（8分）在“测量小灯泡正常发光时的电阻”实验中，已知小灯泡的额定电压为2.5V.
（1）如图甲是小明测定灯泡电阻的实物电路图，请用笔画线代替导线将实物电路图修改正确．
乙
V
－ 3 15
－ 0.6 3
A
A
B
甲
P
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于 ▲ （选填“A”或“B”）端.
（3）电路连接修改后，闭合开关，小明发现无论怎样调节滑动变阻器滑片P，小灯泡都不发光，电压表的示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好，针对电路中出现的小灯泡不发光的现象，他提出了如下猜想：
①小灯泡的灯丝断了； ②小灯泡短路； ③滑动变阻器接触不良.
根据故障现象，猜想 ▲ （填序号）是错误的
如果观察到电流表的有示数，则猜想 ▲ （填序号）是正确的.
（4）排除故障后，闭合开关，移动滑片P到某一位置，电压表示数如图乙所示，读数为 ▲ ，此时应将滑片P向 ▲ （选填“A”或“B”）端移到合适位置，读出电流表示数，即可测算出小灯泡正常发光时的电阻.
（5）小华打算增加一个阻值为10Ω的定值电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡正常发光时的电阻。图丙、丁是她设计的两种不同方案的电路图.则以下判断正确的是 ▲ （填字母）.
第36题图
丁
P
R
a
b
R0
S2
L
S1
A
丙
a
b
R0
S2
L
S1
V

A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
37．（10分）阅读短文，回答问题：
LED照明
为节能减排，生活中的照明灯逐步由白炽灯替换为LED灯．如图甲所示为某款家用LED吸顶灯，其结构主要由12颗发光二极管组成的灯带和LED驱动器组成．
发光二极管主要由硅、砷等材料制成，具有光效高、寿命长、无闪烁等优点，还具有单向导电性，图乙是发光二极管的元件实物及符号，当电流从它的正极流入时，处于通路状态，反之处于断路状态．把图甲灯带中一颗发光二极管接入图丙电路，调节变阻器滑片，记录多组电压、电流数据，描绘出如图丁所示的I—U图像．
LED驱动器
灯罩
灯带
100
200
300
400
甲 乙 丙 丁
第37题图
LED驱动器的输入端直接接入家庭电路，输出端连接灯带．驱动器会根据发光二极管的接入个数和连接方式，智能调控“恒流”输出值或“恒压”输出值模式，以确保每个二极管正常发光．图甲吸顶灯配置的LED驱动器参数如右表，其中驱动效率指其输出功率和输入功率的比值．
（1）发光二极管主要由 ▲ （选填“导体”、“半导体”或“超导体”）材料制成；LED驱动器应输出 ▲ （选填“直流”或“交流”）电．
（2）分析图丙、丁，下列判断正确的是 ▲ ．
A.二极管的电阻随两端电压的增大而增大
B.二极管的电功率随两端电压的增大而减小
C.图丙中闭合S，滑片P左移，电压表示数增大
D.图丙中对调电源正负极再闭合S，电压表示数为零
（3）已知图丙中电源电压恒为4.5V，发光二极管额定电压为3.0V．为确保正常照明，12颗二极管应 ▲ （选填“串联”或“并联”），工作中驱动器会选择 ▲ （选填“恒压”或“恒流”）输出模式，此吸顶灯的额定输入功率为 ▲ W．
（4）经测试一间教室中20盏白炽灯全部打开，照明1min，标有“1200 r/(kW·h)的电能表转盘转了16 r．现全部更换成该款吸顶灯照明，平均每天照明10h，求一间教室平均每月（按30天计）能节省的电能．（写出计算过程）
2024届初三物理学情测试答案202403
一、选择题（每小题2分，共20分）
二、填空题（每空1分，共20分）
26．（1） 热传递 ， 压缩 ．
（2）热值， 减小 ． 电能。
27. 存在磁场 ； 与通电直导线平行放置的小磁针发生偏转 ． 成立 。
28． 热 效应， 75 J， 增大
29．（1） 易拉罐 ；（2） 等于 ．（3） 2.1×103 J/(kg·℃)．
（4） 水 ．（5） 8.4 %．
30.（1） 12 V， 0.5 A；（2） 16 Ω；（3） 2:3 。
31．（6分）略
32．（1）83.3% （2）120W (3) 300N.
33．（1）12Ω （2）20Ω (3) 810J（4） 1.5W
34．（6分）（1） 30 cm；（2） 83.3 %。 低 ；
（3） 不变 ；（4） 0.03 J。 变小 。
35．（6分）（1） mgL ．
（2） ① 正确 ， 重物与木块获得的总动能等于重物的重力做功 ． 守恒 ．
② 0.63 J．
（3） v＝ （用字母表示）．
36．（8分）
V
－ 3 15
－ 0.6 3
A
A
B
甲
P
（1） （2） B
（3） ① ， ② .
（4） 1.4V ， A （选填“A”或“B”） .（5） B .
37．（10分）（1） 半导体 ； 直流 ． （2） C ．（2分）
（3） 并联 ， 恒流 ， 8 W．
（4）（3分）（1分）
（1分）
（1分）
次数
G物/N
G动/N
F/N
η/%
1
6.0
0.3
2.2
90.9
2
6.0
0.8
3
6.0
1.9
2.9
69.0
4
6.0
3.2
3.4
58.8
序号
1
2
3
4
5
6
PA的长 L/m
0.1
0.15
0.2
0.35
0.45
0.5
木块在P点的速度平方v2/（m·s-1 ）2
0.2
0.3
0.4
0.7
0.9
1.0
输入电压
220V
输出电压
15-25V
输出电流
1-4A
驱动效率
90%
题号
1
2
3
4[
5
6
7
8
9
10
答案
C
A
C
B
D
C
D
B
A
B
