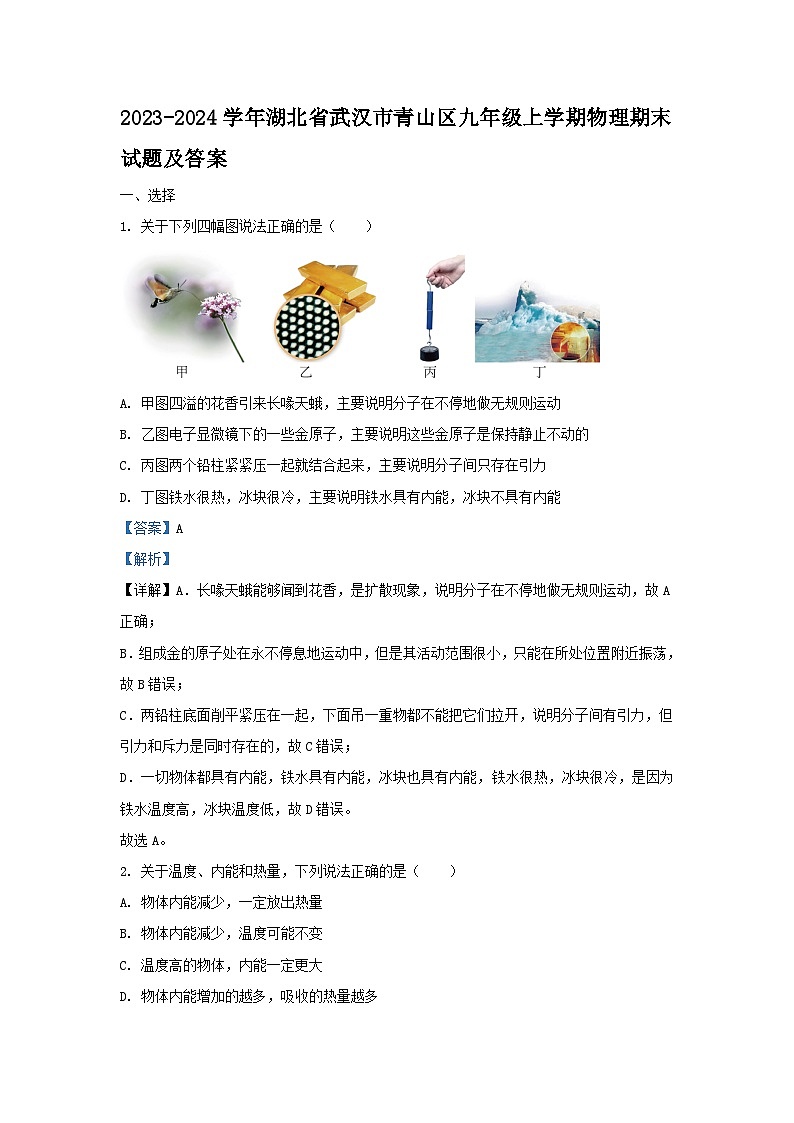

2023-2024学年湖北省武汉市青山区九年级上学期物理期末试题及答案
展开
这是一份2023-2024学年湖北省武汉市青山区九年级上学期物理期末试题及答案，共16页。试卷主要包含了选择，非选择题等内容，欢迎下载使用。
1. 关于下列四幅图说法正确的是（ ）
A. 甲图四溢的花香引来长喙天蛾，主要说明分子在不停地做无规则运动
B. 乙图电子显微镜下的一些金原子，主要说明这些金原子是保持静止不动的
C. 丙图两个铅柱紧紧压一起就结合起来，主要说明分子间只存在引力
D. 丁图铁水很热，冰块很冷，主要说明铁水具有内能，冰块不具有内能
【答案】A
【解析】
【详解】A．长喙天蛾能够闻到花香，是扩散现象，说明分子在不停地做无规则运动，故A正确；
B．组成金的原子处在永不停息地运动中，但是其活动范围很小，只能在所处位置附近振荡，故B错误；
C．两铅柱底面削平紧压在一起，下面吊一重物都不能把它们拉开，说明分子间有引力，但引力和斥力是同时存在的，故C错误；
D．一切物体都具有内能，铁水具有内能，冰块也具有内能，铁水很热，冰块很冷，是因为铁水温度高，冰块温度低，故D错误。
故选A。
2. 关于温度、内能和热量，下列说法正确的是（ ）
A. 物体内能减少，一定放出热量
B. 物体内能减少，温度可能不变
C. 温度高的物体，内能一定更大
D. 物体内能增加的越多，吸收的热量越多

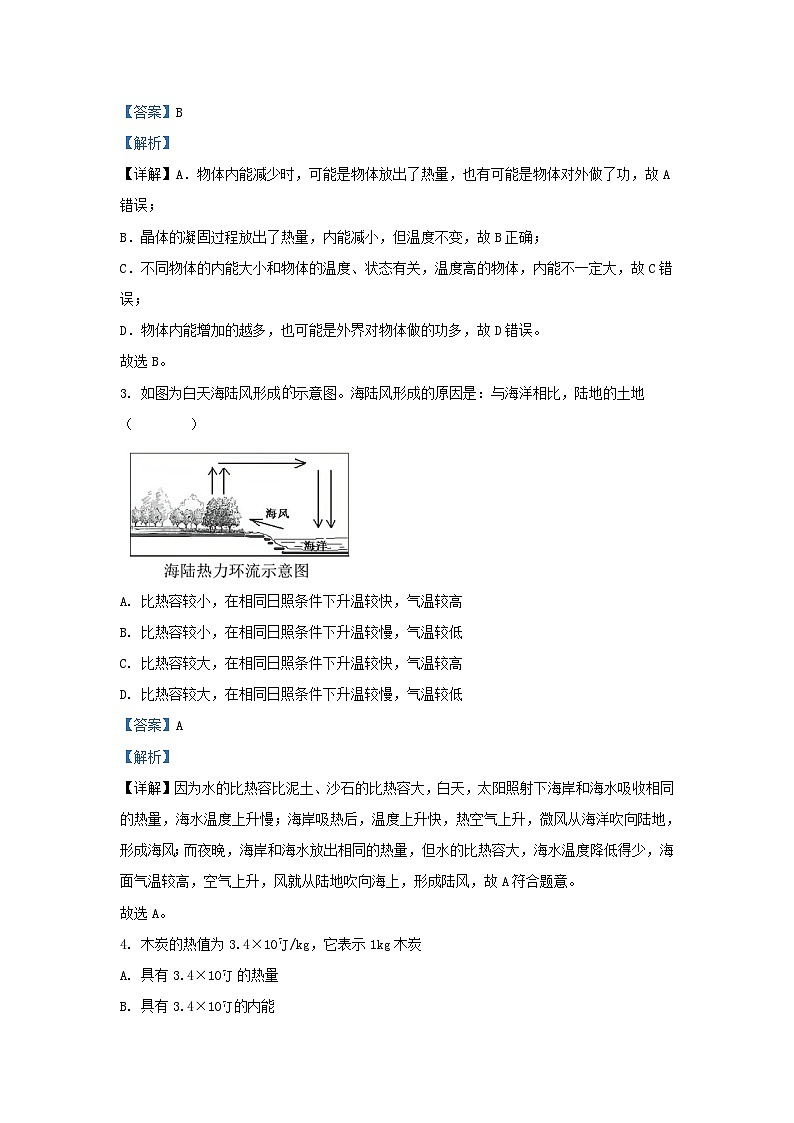

【答案】B
【解析】
【详解】A．物体内能减少时，可能是物体放出了热量，也有可能是物体对外做了功，故A错误；
B．晶体的凝固过程放出了热量，内能减小，但温度不变，故B正确；
C．不同物体的内能大小和物体的温度、状态有关，温度高的物体，内能不一定大，故C错误；
D．物体内能增加的越多，也可能是外界对物体做的功多，故D错误。
故选B。
3. 如图为白天海陆风形成示意图。海陆风形成的原因是：与海洋相比，陆地的土地（ ）
A. 比热容较小，在相同日照条件下升温较快，气温较高
B. 比热容较小，在相同日照条件下升温较慢，气温较低
C. 比热容较大，在相同日照条件下升温较快，气温较高
D. 比热容较大，在相同日照条件下升温较慢，气温较低
【答案】A
【解析】
【详解】因为水的比热容比泥土、沙石的比热容大，白天，太阳照射下海岸和海水吸收相同的热量，海水温度上升慢；海岸吸热后，温度上升快，热空气上升，微风从海洋吹向陆地，形成海风；而夜晚，海岸和海水放出相同的热量，但水的比热容大，海水温度降低得少，海面气温较高，空气上升，风就从陆地吹向海上，形成陆风，故A符合题意。
故选A。
4. 木炭的热值为3.4×107J/kg，它表示1kg木炭
A. 具有3.4×107J的热量
B. 具有3.4×107J内能

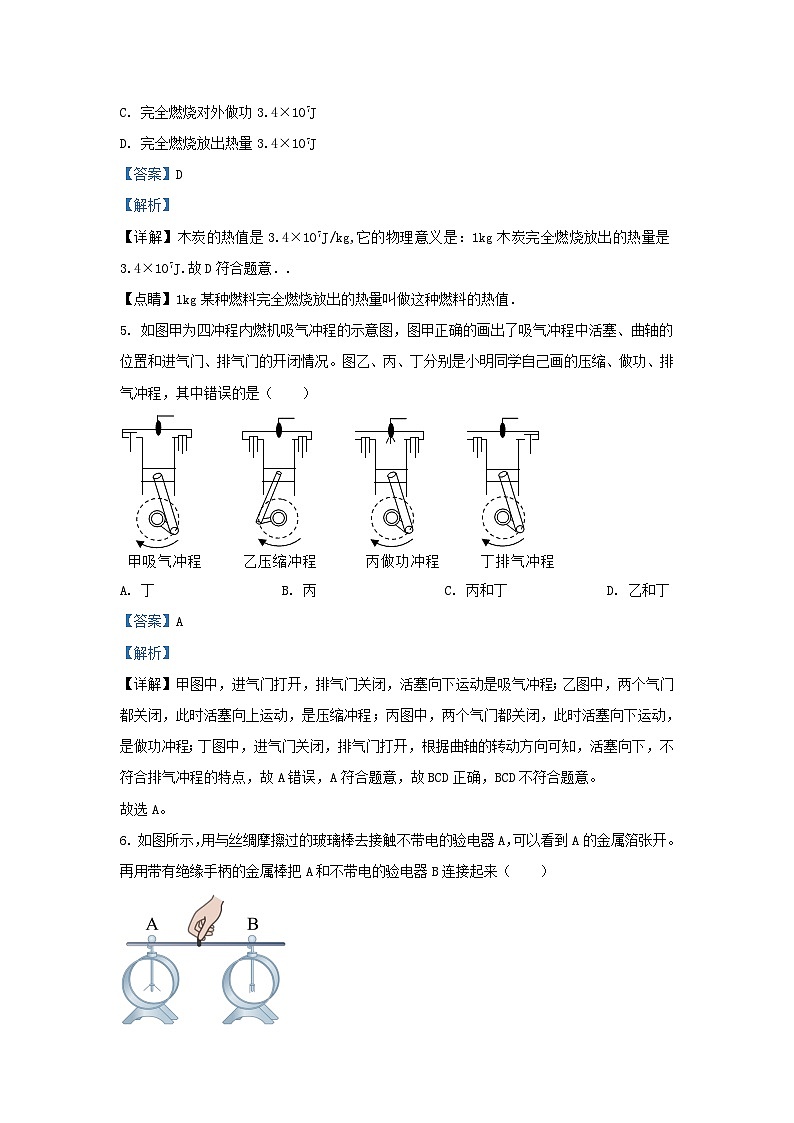

C. 完全燃烧对外做功3.4×107J
D. 完全燃烧放出热量3.4×107J
【答案】D
【解析】
【详解】木炭的热值是3.4×107J/kg,它的物理意义是：1kg木炭完全燃烧放出的热量是3.4×107J.故D符合题意．.
【点睛】1kg某种燃料完全燃烧放出的热量叫做这种燃料的热值．
5. 如图甲为四冲程内燃机吸气冲程的示意图，图甲正确的画出了吸气冲程中活塞、曲轴的位置和进气门、排气门的开闭情况。图乙、丙、丁分别是小明同学自己画的压缩、做功、排气冲程，其中错误的是（ ）
A. 丁B. 丙C. 丙和丁D. 乙和丁
【答案】A
【解析】
【详解】甲图中，进气门打开，排气门关闭，活塞向下运动是吸气冲程；乙图中，两个气门都关闭，此时活塞向上运动，是压缩冲程；丙图中，两个气门都关闭，此时活塞向下运动，是做功冲程；丁图中，进气门关闭，排气门打开，根据曲轴的转动方向可知，活塞向下，不符合排气冲程的特点，故A错误，A符合题意，故BCD正确，BCD不符合题意。
故选A。
6. 如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（ ）
A. 连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥
B. 连接金属棒的一瞬间，金属杆中的电流方向是从B到A
C. 连接金属棒的一瞬间，正电荷从A流向B
D. 若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A
【答案】A
【解析】
【详解】A．连接金属棒的一瞬间，B金属箔失去电子带正电，金属箔张开是因为同种电荷相互排斥，故A符合题意；
B．当玻璃棒与验电器A接触后，验电器A也带上了正电，金属杆中的电流方向是从A到B，故B不符合题意；
C．用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，B验电器由于失去电子而带正电，故C不符合题意；
D．把金属棒换成橡胶棒，橡胶棒是绝缘体，连接的一瞬间，自由电子不移动，故D不符合题意。
故选A。
7. 为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是
A. B.
C. D.
【答案】D
【解析】
【详解】A．由电路图可知,只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮，故B不符合题意；
C．由电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮，故C不符合题意；
D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮，故D符合题意．
8. 如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（ ）
A. 灯 L1短路B. 灯 L2短路
C. 灯 L1断路D. 开关 S 接触不良
【答案】C
【解析】
【详解】A. 如果灯 L1短路，则电源被短路，L2灯也不会亮，故A错误；
B. 灯 L2短路，则L2灯不会发光，故B错误；
C. 灯 L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，所以L2发光，故C正确；
D. 开关 S 在干路，接触不良时，两个灯都不会发光，故D错误；
故选C．
点睛：注意理解短路的含义，在并联时，一个支路短路，则另一支路同时也被短路，所以灯都不会工作；串联时，如果一个灯短路，另一个完好的灯会工作．
9. 小明在研究并联电路的电流规律时，根据如图所示电路图连接好电路，并闭合开关S和S1。电源电压不变，当他再闭合开关S2时，电流表示数变化正确的是（ ）
A. 电流表A1的示数变大
B. 电流表A的示数变小
C. 电流表A与电流表A2的示数差值不变
D. 电流表A与电流表A1的示数差值不变
【答案】C
【解析】
【详解】A．闭合开关S和S1时，电路为R1的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流。因并联电路中各支路独立工作，所以，闭合开关S2前后，通过R1的电流不变，即电流表A1的示数不变，故A错误；
B．因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，故B错误；
C．因为电流表A与电流表A2的示数差值等于R1支路的电流，由于通过R1的电流不变，所以电流表A与电流表A2的示数差值不变，故C正确；
D．因电流表A与电流表A1示数的差值等于R2支路的电流，由于闭合开关S2后，R2支路的电流变大，所以电流表A与电流表A1的示数差值变大，故D错误。
故选C。
10. 现有材料、粗细相同、长度不同的两根自动铅笔芯，选择其中较短的铅笔芯，连接如图所示的电路。使夹子甲在铅笔芯右端固定，观察小灯泡的亮度。下列说法正确的是（ ）
A. 无论怎样移动夹子乙，小灯泡的亮度不变
B. 夹子乙从左向右移动，可使小灯泡亮度逐渐由亮变暗
C. 将铅笔芯换成塑料吸管，移动夹子乙，小灯泡亮度会改变
D. 换较长的铅笔芯，移动夹子乙，小灯泡的亮度变化更明显
【答案】D
【解析】
【详解】AB．使夹子甲在铅笔芯右端固定，夹子乙从左向右移动，铅笔芯接入电路中的长度会变短，铅笔芯的电阻变小，总电阻变小，电路中电流变大，则灯泡变亮，故AB错误；
C．将铅笔芯换成塑料吸管，塑料吸管是绝缘体，不能导电，电路未接通，小灯泡不发光，亮度不变，故C错误；
D．换较长的铅笔芯，铅笔芯电阻更大，移动夹子乙，电阻变化更大，则电流变化更大，小灯泡的亮度变化更明显，故D正确。
故选D。
11. 小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在lh内，消耗的电能为1.2kW•h，那么这个电器是（ ）
A 液晶电视机B. 笔记本电脑C. 家用空调D. 电冰箱
【答案】C
【解析】
【详解】用电器在t＝1h内消耗电能为W＝1.2kW•h，用电器的电功率
A．液晶电视机的电功率约为100W，故A不符合题意；
B．笔记本电脑的电功率约为70W，故B不符合题意；
C．空调的电功率约为1000W，故C符合题意；
D．电冰箱的功率约为100W，故D不符合题意。
故选C。
12. 如图Ⅰ是甲、乙两个电阻的I﹣U图象，其中一个是定值电阻的图象，另一个是热敏电阻（热敏电阻的阻值有的随温度升高而增大，有的随温度升高而减小），R1是甲电阻，R2是乙电阻。则下列判断正确的是（ ）
A. 图Ⅰ中甲是热敏电阻，乙是定值电阻
B. 分析图Ⅰ的I﹣U图象，热敏电阻的阻值随温度升高而减小
C. 当S2断开，S1、S3闭合时，电流表A1与电流表A2的示数比值是p，p＜1
D. 当S1，S3断开，S2闭合时，电压表V1与电压表V2示数比值是q，q＜1
【答案】D
【解析】
【详解】A．图I中可知：甲图像是一条直线，即甲电阻的阻值不变；乙图像是曲线，即乙为热敏电阻，故A错误；
B．由图像知，通过热敏电阻的电流增加量变小，所以热敏电阻的阻值随温度升高而增大，故B错误；
C．R1是甲电阻，R2是乙电阻，当S2断开，S1，S3闭合时，R1与R2并联，电流表A1测量R1电流，电流表A2测量R2电流；
则：电流表A1示数为
电流表A2示数为
由于并联电路各支路两端的电压相等，所以R1与R2两端的电压相同时，由图I知，在电压相同时R2＞R1
则比值
因R2＞R1，故比值p＞1；
D．当S2，S3断开，S2闭合时，R1与R2串联，电压表V1测量R1两端电压，电压表V2测量R2两端的电压，则电压表V1示数U1＝IR1′，电压表V2示数U2＝IR2′，由于串联电路中电流处处相等，所以R1与R2的电流相同时，所以
因R2＞R1，故比值q＜1；故D正确。
故选D。
二、非选择题（本题包括12小题，共60分）
13. 可燃冰在我国储量丰富，它是一种固态晶体，在常温常压下会迅速升华为气态。若某次开采出来的可燃冰热值为1×1010J/m3，0.01m3的这种可燃冰完全燃烧后会放出______J的热量，这些热量的84%被水吸收后，可以将______kg的20℃的水升温80℃。可燃冰燃烧时，将______能转化为______能。
【答案】 ①. 1×108 ②. 250 ③. 化学 ④. 内
【解析】
【详解】[1]由Q=qV可得，0.01m3的可燃冰完全燃烧放出的热量
[2]由可得，这些热量全部被水吸收后，水从20℃加热到80℃，水的质量为
[3][4]燃料燃烧时会将化学能转化为内能，所以可燃冰燃烧时，将化学能转化为内能。
14. 如图为国产某款无人机。夜晚，电池给无人机供电，先接通照明系统、再接通动力系统升空，照明系统和动力系统___________联。供电过程中，电池相当于电路中的___________（选填“电源”或“用电器”）。
【答案】 ①. 并 ②. 电源
【解析】
【详解】[1]无人机先接通照明系统，再接通动力系统升空，说明照明系统和动力系统可以独立工作，因此它们是并联的。
[2]电池供电的过程中提供电能，相当于电路中的电源。
15. 如图甲，小明用相同的酒精灯分别给水和某种液体加热，以探究水和这种液体的吸热能力。（酒精的热值是3.0×107J/kg）
（1）本实验需要用到天平这一测量工具，目的是___________；
（2）加热10min，水吸收的热量___________（选填“大于”、“小于”或“等于”）液体吸收的热量；
（3）根据实验数据，小明作出了水和该液体的温度随加热时间变化的图象，如图乙。由图象可知液体的比热容为___________J/(kg·℃)；
（4）若本次实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是___________J。
【答案】 ①. 控制不同物质的质量相同 ②. 等于 ③. 1.68×103 ④. 6×105
【解析】
【详解】（1）[1]根据控制变量法，本实验需要本实验需要控制不同物质的质量相同，因此要用到天平这一测量工具。
（2）[2]根据转化法，相同时间内，两种液体吸收的热量相同，因此加热10min，水吸收的热量等于液体吸收的热量。
（3）[3]使相同质量的不同物质升高相同的温度，比较加热时间，温度由68℃升高到98℃，液体用时10min，水用时25min，水用的时间是煤油的2.5倍，即吸收的热量是煤油的2.5倍，根据，在质量、升温相同的情况下，比热容与Q成正比，故煤油的比热容是
（4）[4]若本实验共消耗酒精20g，则这些酒精完全燃烧放出的热量是
Q放=mq酒=0.02kg×3×107J/kg=6×105J
16. 小明同学在“探究串联电路的电压规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是___________；
（2）实验中应选择___________规格的小灯泡L1、L2连接电路，将电压表的两端分别连到A与B、B与C、A与C，测量电压UAB、UBC、UAC，合理更换器材重做上述实验，并将测得的数据记录在表格中：
该同学进行3次实验的主要目的是为了___________（选填“寻找普遍规律”或“减小实验误差”）；
（3）小明为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，这个方法___________（选填“能”或“不能”）测出L2两端的电压，理由是___________。
【答案】 ①. 调零 ②. 不同 ③. 寻找普遍规律 ④. 不能 ⑤. 电压表正负接线接反了
【解析】
【详解】（1）[1]连接电路前，小明发现电压表指针如图乙所示，指针没有指在零刻度线处，接下来他要对电压表进行的操作是调零。
（2）[2]为得出普遍性的结论，实验中应选择不同规格的小灯泡。
[3] 在“探究串联电路的电压规律”实验中，多次实验的目的是寻找普遍规律，避免偶然性。
（3）[4][5]已测出L1两端的电压，与B相连的为电压表正接线柱，小明为了节省时间，在测L2两端的电压时，电压表所接的B接点不动，并把接线改接到C接点上，不能测出L2两端的电压，理由是电压表正负接线接反了。
17. 如图是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置。通电前，A、B两个U形管内的液面相平，通电一定时间后R 1、R2的电流分别为I1、I2，则：
（1）正确连接电路，通电后I1___________I2（选填“＞”、“＝”、“＜”）；
（2）通电一定时间后，观察实验现象，发现___________管中的液面高度差较小（选填“A”、“B”）；
（3）通过比较两个U形管内的液面的高度差来判断电流通过导体时产生热量的多少，运用的实验方法是___________。
【答案】 ①. ＞ ②. B ③. 转换法
【解析】
【详解】（1）[1]如图所示装置中，右侧两电阻并联后再与左侧电阻串联，根据并联和串联电路电流的规律，即通电后I1＞I2。
（2）[2]通电一定时间后，因I1＞I2，容器内两电阻和通电时间相同，根据Q＝I2Rt可在可知，左侧容器内电阻产生的热量多，故可发现B管中的液面高度差较小。
（3）[3]用一种现象了解另一中不易观察的现象称为转换法。通过观察比较两个U形管内的液面的高度差来判断电流通过导体时产生热量的多少，运用的实验方法是转换法。
18. 在探究“电流与电阻关系”的实验中，使用的电源为两节新干电池。可供选择的定值电阻分别为1Ω、2Ω、5Ω、10Ω、15Ω、20Ω，50Ω
（1）如图所示，甲图为实验电路，图中有一根导线接错了，并补画出正确的那根导线___________（导线不允许交叉）；
（2）电路改正后，选择了其中的三个电阻进行了三次实验，在第二次实验中电流表示数如图乙所示
（3）通过上表中的数据，可以得出结论：导体两端的电压一定时，___________；
（4）根据上表数据及相关已知条件计算，三次实验中，滑动变阻器连入电路的最大阻值为___________Ω。
【答案】 ①. ②. 0.20 ③. 通过导体的电流与导体的电阻成反比 ④. 10
【解析】
【详解】（1）[1]由图甲可知，电压表测量电源电压，电压表应该测量定值电阻两端电压，应该连接到定值电阻右端
（2）有甲图可知，电流表选择小量程，由[2]在第二次实验中电流表示数如乙图所示为0.20A。
（3）[3]通过上表中的数据可以发现，电流与电阻的乘积是个定值，电阻的阻值变大，通过电流变小，可得到结论：电压一定时，通过导体的电流与导体的电阻成反比。
（4）[4]定值电阻两端的电压保持2V不变，电源为两节新干电池，当定值电阻最大20Ω时，有
解的：R滑=10Ω，即滑动变阻器连入电路的最大阻值为10Ω。
19. 甲图是某种型号的家用踢脚线取暖器，冷空气从进风框B进入取暖器内部被加热，热空气会从出风框A散出。乙图是它的简化电加热原理图，手动控制开关可实现多挡温度调节。已知R1>R2，电加热部分的参数如表格所示。
（1）如图甲，电流通过铝片时发热是通过___________方式改变的；
（2）如图乙，该取暖器可实现___________挡温度调节。当取暖器倾倒，倾倒开关断开切断电路，取暖器停止工作，据此判断：倾倒开关是___________（选填“S”、“S1”或“S2”）；
（3）请计算电阻R1的大小和高温挡工作时的功率___________；
（4）断开家里其它用电器，取暖器单独以高温挡连续工作0.5小时，则电能表铝盘会转多少圈___________。（使用图丙所示的电能表计量耗电）
【答案】 ①. 做功 ②. 三 ③. S ④. 60.5Ω，2400W ⑤. 720圈
【解析】
【详解】（1）[1]根据电流的热效应可知，如图甲，电流通过铝片时发热是通过做功方式改变的。
（2）[2]由电路图知，只闭合开关S、S1时，电路中只有定值电阻R1接入电路，只闭合开关S、S2时，电路中只有定值电阻R2接入电路，闭合开关S、S1、S2时，两电阻并联，由于R1>R2，所以该取暖器可实现三挡温度调节。
[3]当取暖器倾倒，倾倒开关断开切断电路，取暖器停止工作，据此判断：倾倒开关在干路上，则倾倒开关是S。
（3）[4]由于R1>R2，且并联电路的总电阻小于任何一个分电阻，所以只有定值电阻R1接入电路时处于低温挡，只有定值电阻R2接入电路时处于中温挡，两电阻并联时处于高温挡；只有定值电阻R1接入电路时处于低温挡，即
P1＝P低温＝800W
电阻R1的大小为
[5]只有定值电阻R2接入电路时处于中温挡，中温挡的功率为
高温挡的功率为
（4）[6]断开家里其它用电器，取暖器单独以高温挡连续工作0.5小时消耗的电能为
电能表铝盘转过的圈数为
实验次数
UAB/V
UBC/V
UAC/V
1
2.0
2.4
4.5
2
2.4
2.1
4.5
3
1.5
3.0
4.5
实验序号
电阻R/Ω
电流I/A
1
5
0.40
2
10
______
3
20
0.10
额定电压
220V
发热方式
铝片发热
低温挡
800W
净重
8kg
R2
30.25Ω
