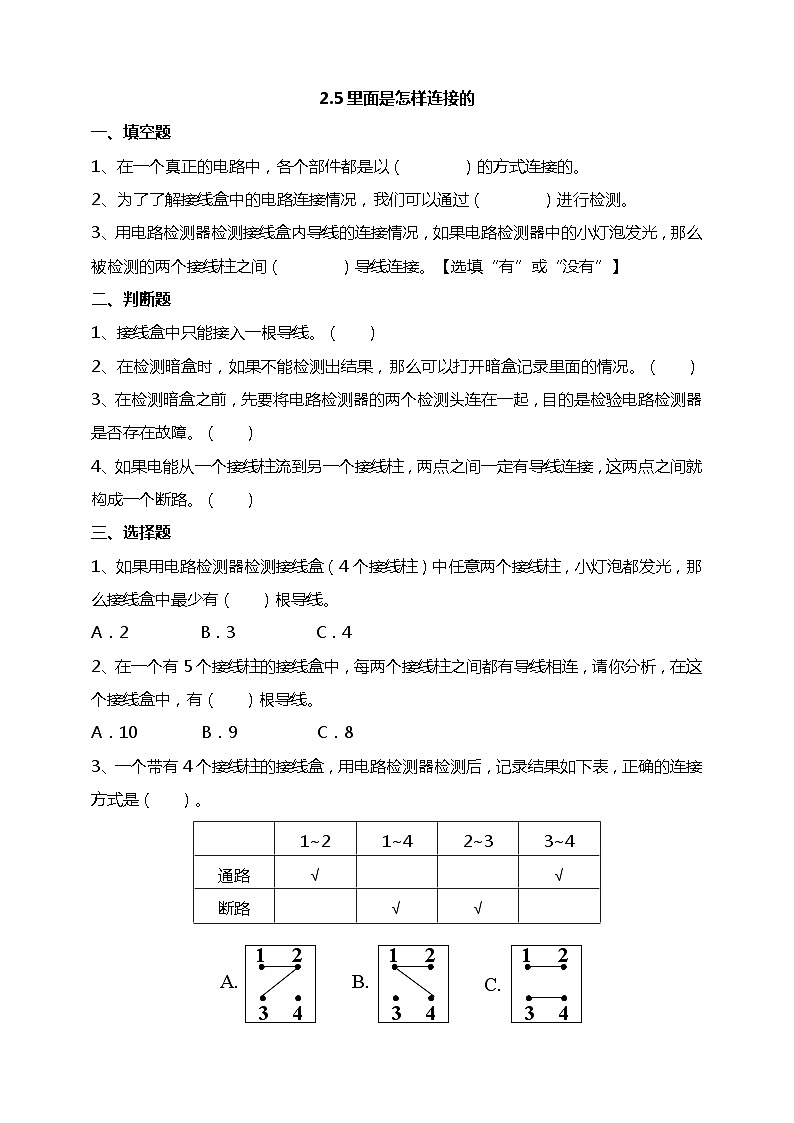

小学科学教科版 (2017)四年级下册5.里面是怎样连接的课后复习题

这是一份小学科学教科版 (2017)四年级下册5.里面是怎样连接的课后复习题，共3页。试卷主要包含了填空题，判断题，选择题，简答题，实验探究，综合应用等内容，欢迎下载使用。

1、在一个真正的电路中，各个部件都是以（ ）的方式连接的。
2、为了了解接线盒中的电路连接情况，我们可以通过（ ）进行检测。
3、用电路检测器检测接线盒内导线的连接情况，如果电路检测器中的小灯泡发光，那么被检测的两个接线柱之间（ ）导线连接。【选填“有”或“没有”】
二、判断题
1、接线盒中只能接入一根导线。（ ）
2、在检测暗盒时，如果不能检测出结果，那么可以打开暗盒记录里面的情况。（ ）
3、在检测暗盒之前，先要将电路检测器的两个检测头连在一起，目的是检验电路检测器是否存在故障。（ ）
4、如果电能从一个接线柱流到另一个接线柱，两点之间一定有导线连接，这两点之间就构成一个断路。（ ）
三、选择题
1、如果用电路检测器检测接线盒（4个接线柱）中任意两个接线柱，小灯泡都发光，那么接线盒中最少有（ ）根导线。
A．2 B．3 C．4
2、在一个有5个接线柱的接线盒中，每两个接线柱之间都有导线相连，请你分析，在这个接线盒中，有（ ）根导线。
A．10 B．9 C．8
3、一个带有4个接线柱的接线盒，用电路检测器检测后，记录结果如下表，正确的连接方式是（ ）。
C.
B.
A.
1
2
3
4
1
2
3
4
1
2
3
4
四、简答题
用电路检测器检测接线柱时每组都需要检测两次，这么做是必要的吗？为什么？
五、实验探究
一个带有4个接线柱的接线盒，乐乐用电路检测器检测后，把接线柱之间的连接状态记录在了下表中。
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
请你根据检测记录表推测接线盒里面的电路是怎样连接的，在下图中画线表示出你的推测结果。（有几种画几种）
六、综合应用
探究接线盒中的电路连接方式。
1、上图这个装置称为（ ），请画出这个装置的简单电路图。
1
2
3
4
2、根据上面表格中各线柱之间的通断情况推测接线盒里面是怎样连接的，并画下来。
3、我们（ ）用这个装置检测家庭电路中的电器。【填“能”或“不能”】
2.5里面是怎样连接的
答案及解析
一、填空题
1、不同
2、电路检测器
3、有
二、判断题
1、×
2、×
3、√
4、×
解析：如果电能从一个接线柱流到另一个接线柱，这两点之间的电路就是通路。
三、选择题
1、B
2、A
解析：在一个有5个接线柱的接线盒中，每两个接线柱之间都有导线相连，则一共有10根导线，分别是1~2；1~3；1~4；1~5；2~3；2~4；2~5；3~4；3~5；4~5；
3、C
四、简答题
是必要的。因为这样能防止因意外因素干扰实验结果，确保检测的准确性。
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
五、实验探究
解析：通过表中提供的信息，我们可以判断1~4，2~4，3~4之间一定没有导线连接，1，2，3这3个接线柱之间则有多种连接方式。
六、综合应用
1、电路检测器 2、 3、不能
1
2
3
4
A
B
1~2
1~4
2~3
3~4
通路
√
√
断路
√
√
1~2
1~3
1~4
2~3
2~4
3~4
通路
√
√
√
断路
√
√
√
1~2
1~3
1~4
2~3
2~4
3~4
通路
√
√
断路
√
√
√
√
