辽宁省沈阳市和平区2023-2024学年九年级下学期零模（开学考试）物理试题
展开
这是一份辽宁省沈阳市和平区2023-2024学年九年级下学期零模（开学考试）物理试题，共9页。试卷主要包含了新能源汽车已进入千家万户等内容，欢迎下载使用。

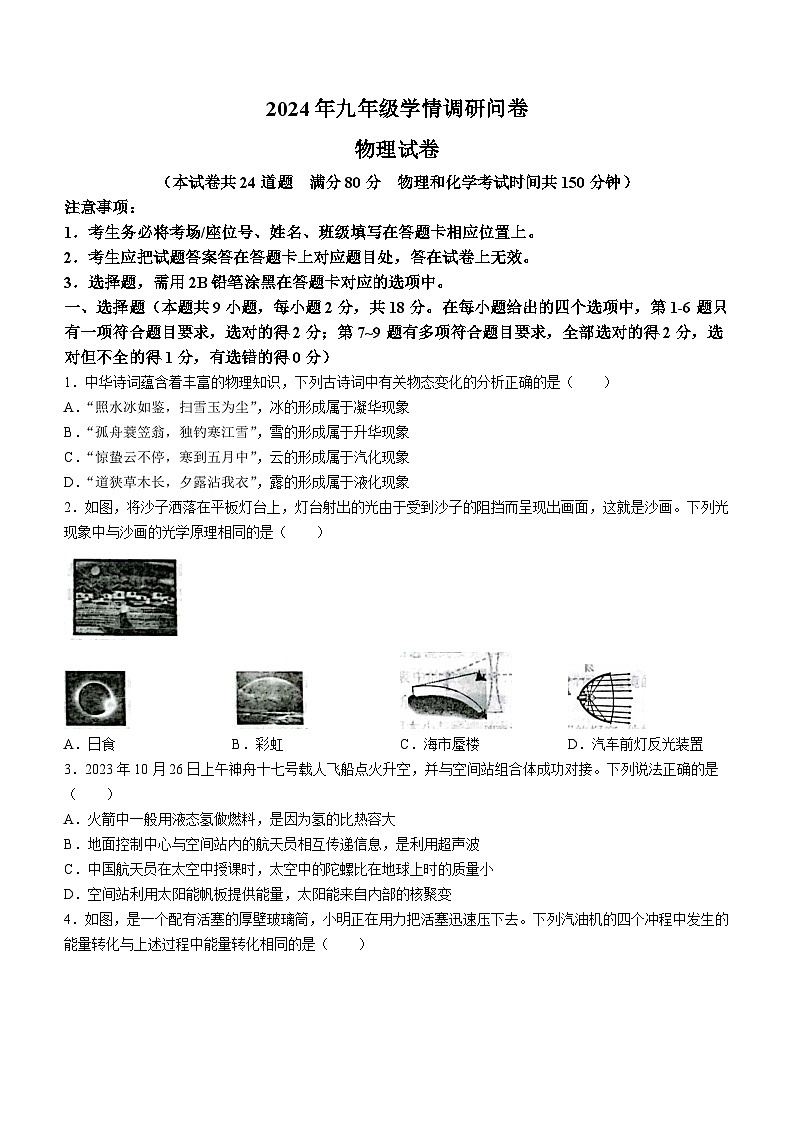

（本试卷共24道题 满分80分 物理和化学考试时间共150分钟）
注意事项：
1．考生务必将考场/座位号、姓名、班级填写在答题卡相应位置上。
2．考生应把试题答案答在答题卡上对应题目处，答在试卷上无效。
3．选择题，需用2B铅笔涂黑在答题卡对应的选项中。
一、选择题（本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1-6题只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）
1．中华诗词蕴含着丰富的物理知识，下列古诗词中有关物态变化的分析正确的是（ ）
A．“照水冰如鉴，扫雪玉为尘”，冰的形成属于凝华现象
B．“孤舟蓑笠翁，独钓寒江雪”，雪的形成属于升华现象
C．“惊蛰云不停，寒到五月中”，云的形成属于汽化现象
D．“道狭草木长，夕露沾我衣”，露的形成属于液化现象
2．如图，将沙子洒落在平板灯台上，灯台射出的光由于受到沙子的阻挡而呈现出画面，这就是沙画。下列光现象中与沙画的光学原理相同的是（ ）
A．日食B．彩虹C．海市蜃楼D．汽车前灯反光装置
3．2023年10月26日上午神舟十七号载人飞船点火升空，并与空间站组合体成功对接。下列说法正确的是（ ）
A．火箭中一般用液态氢做燃料，是因为氢的比热容大
B．地面控制中心与空间站内的航天员相互传递信息，是利用超声波
C．中国航天员在太空中授课时，太空中的陀螺比在地球上时的质量小
D．空间站利用太阳能帆板提供能量，太阳能来自内部的核聚变

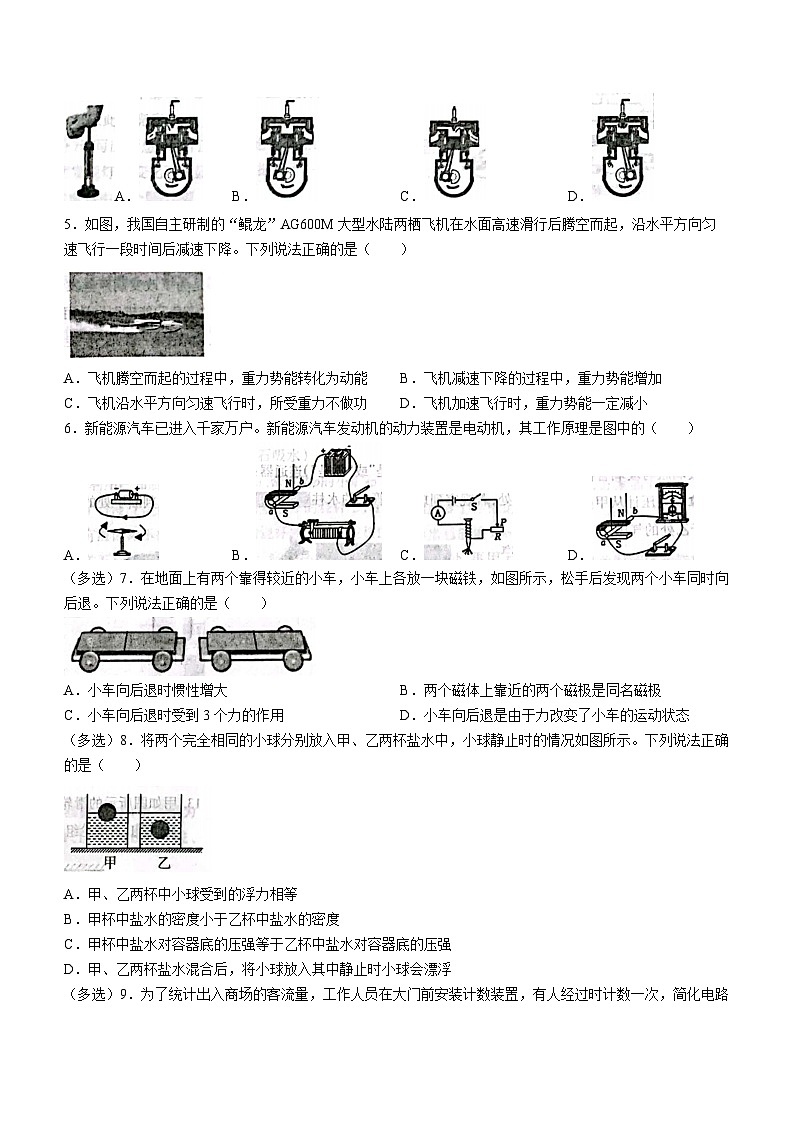

4．如图，是一个配有活塞的厚壁玻璃筒，小明正在用力把活塞迅速压下去。下列汽油机的四个冲程中发生的能量转化与上述过程中能量转化相同的是（ ）
A．B．C．D．
5．如图，我国自主研制的“鲲龙”AG600M大型水陆两栖飞机在水面高速滑行后腾空而起，沿水平方向匀速飞行一段时间后减速下降。下列说法正确的是（ ）
A．飞机腾空而起的过程中，重力势能转化为动能B．飞机减速下降的过程中，重力势能增加
C．飞机沿水平方向匀速飞行时，所受重力不做功D．飞机加速飞行时，重力势能一定减小
6．新能源汽车已进入千家万户。新能源汽车发动机的动力装置是电动机，其工作原理是图中的（ ）
A．B．C．D．
（多选）7．在地面上有两个靠得较近的小车，小车上各放一块磁铁，如图所示，松手后发现两个小车同时向后退。下列说法正确的是（ ）
A．小车向后退时惯性增大B．两个磁体上靠近的两个磁极是同名磁极
C．小车向后退时受到3个力的作用D．小车向后退是由于力改变了小车的运动状态
（多选）8．将两个完全相同的小球分别放入甲、乙两杯盐水中，小球静止时的情况如图所示。下列说法正确的是（ ）
A．甲、乙两杯中小球受到的浮力相等
B．甲杯中盐水的密度小于乙杯中盐水的密度
C．甲杯中盐水对容器底的压强等于乙杯中盐水对容器底的压强
D．甲、乙两杯盐水混合后，将小球放入其中静止时小球会漂浮

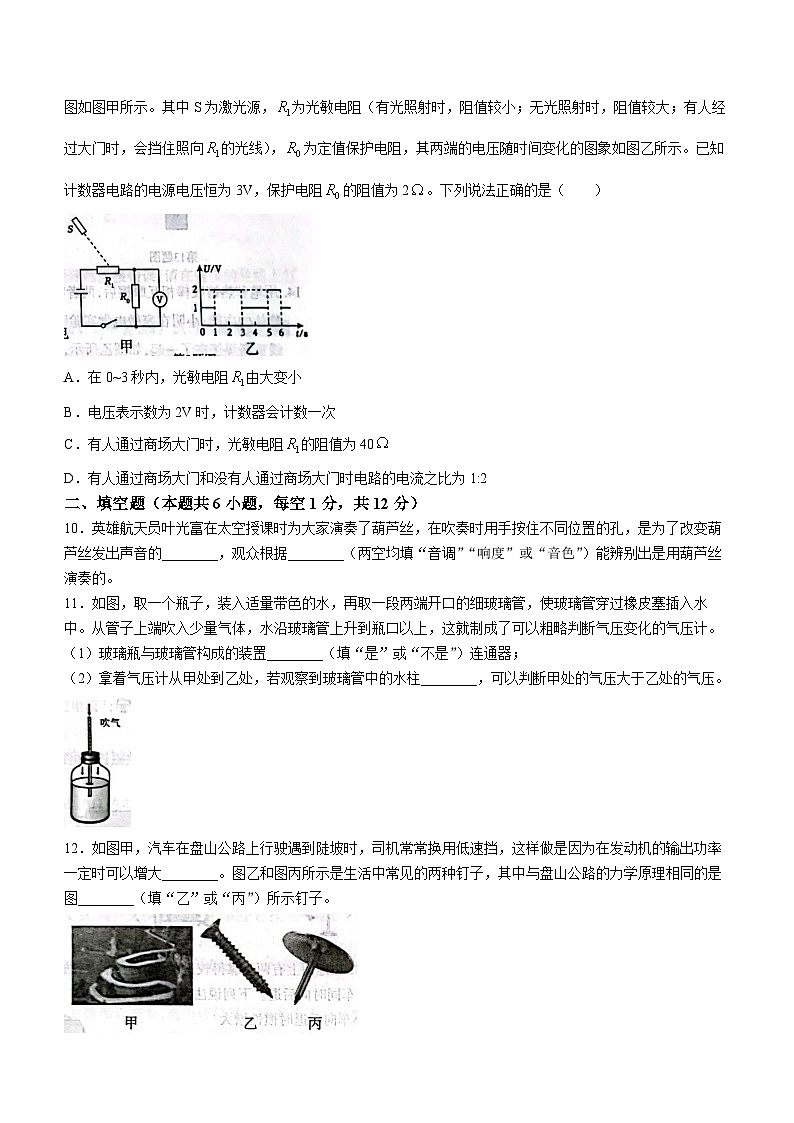

（多选）9．为了统计出入商场的客流量，工作人员在大门前安装计数装置，有人经过时计数一次，简化电路图如图甲所示。其中S为激光源，为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大；有人经过大门时，会挡住照向的光线），为定值保护电阻，其两端的电压随时间变化的图象如图乙所示。已知计数器电路的电源电压恒为3V，保护电阻的阻值为2。下列说法正确的是（ ）
A．在0~3秒内，光敏电阻由大变小
B．电压表示数为2V时，计数器会计数一次
C．有人通过商场大门时，光敏电阻的阻值为40
D．有人通过商场大门和没有人通过商场大门时电路的电流之比为1:2
二、填空题（本题共6小题，每空1分，共12分）
10．英雄航天员叶光富在太空授课时为大家演奏了葫芦丝，在吹奏时用手按住不同位置的孔，是为了改变葫芦丝发出声音的________，观众根据________（两空均填“音调”“响度”或“音色”）能辨别出是用葫芦丝演奏的。
11．如图，取一个瓶子，装入适量带色的水，再取一段两端开口的细玻璃管，使玻璃管穿过橡皮塞插入水中。从管子上端吹入少量气体，水沿玻璃管上升到瓶口以上，这就制成了可以粗略判断气压变化的气压计。
（1）玻璃瓶与玻璃管构成的装置________（填“是”或“不是”）连通器；
（2）拿着气压计从甲处到乙处，若观察到玻璃管中的水柱________，可以判断甲处的气压大于乙处的气压。
12．如图甲，汽车在盘山公路上行驶遇到陡坡时，司机常常换用低速挡，这样做是因为在发动机的输出功率一定时可以增大________。图乙和图丙所示是生活中常见的两种钉子，其中与盘山公路的力学原理相同的是图________（填“乙”或“丙”）所示钉子。
13．用如图所示的滑轮组匀速吊起重420N的物体，物体2s内上升了2m，此过程中有用功是________J；若滑轮组的机械效率为70％，拉力的功率是________W。
14．用笔和热熔胶棒相互摩擦后，两者粘连在一起，如图甲所示，这是利用________的方式改变物体的内能；小明在家做电学实验时，不小心将导线弄断了，用电烙铁和焊锡将断掉的导线重新焊接在了一起，如图乙所示，这是利用了电烙铁工作时将________能转化成内能。
15．为了防止电流过大将用电器的核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图。若两管内保险丝的材料相同，长度相同，粗细不同，当乙、丙两保险管通过相同的电流时，图________（填“乙”或“丙”）保险管内的保险丝更容易熔断。如果家庭电路中不安装________（填“空气开关”或“漏电保护器”），那么当电路发生短路时有可能会引起火灾。
三、作图题（本题共2小题，每小题2分，共4分）
16．如图，是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧焦点F，请确定点光源S的位置并画出入射光线和经过凹透镜后的折射光线。
17．如图，轻质支架固定在墙上，支架上放有一个花盆，此时可将看成一个杠杆。请画出作用在杠杆B端使杠杆在图示位置平衡时的最小动力，同时画出杠杆受到的阻力。
四、实验题（本题共4小题，共24分）
18．（5分）在探究凸透镜所成实像的高度与物距、焦距的关系时，物理兴趣小组的同学用蜡烛以及焦距不同的凸透镜等器材进行了实验，装置如图，部分实验数据如表中所示。
表1（） 表2（） 表3（）
（1）实验前应首先调整蜡烛、凸透镜和光屏至适宜的高度，“适宜的高度”的含义是________。
（2）由表中数据可知：物体高度、凸透镜焦距一定时，物距变大，所成实像高度的变化情况是：________；物体高度、物距一定时，凸透镜焦距变大，所成实像的高度变化情况是：________________。
（3）（2分）讲台上有一发光体，小明和小亮利用凸透镜和光屏观察发光体在各自光屏上所成的像，小明所用凸透镜离发光体较近，小亮所用凸透镜离发光体较远，结果两人光屏上呈现的像的高度相等。小明根据这一现象，结合表中的数据分析，自己所用凸透镜的焦距小于小亮所用凸透镜的焦距，请简述小明的分析过程______________________________。
19．（4分）小明学习了电阻的知识后开展对“液体电阻大小与哪些因素有关”的探究，他提出了以下猜想：
A．液体的浓度越大，液体电阻越小
B．液体的温度越高，液体电阻越大
小明在实验室中找到的实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线，食盐。小明将上述器材组装成如图所示的电路，并利用盐水进行实验探究猜想A。
（1）请将实验步骤补充完整。
①组装好器材，往塑料管中注入________（填“高温”“低温”或“室温”）的低浓度盐水，闭合开关，记录此时灯泡亮度；
②断开开关，往塑料管中加入一定量的食盐，搅拌溶解，闭合开关，记录此时灯泡亮度；
（2）（2分）请写出判断猜想A是否正确的论证过程：________________________________。
（3）小明发现灯泡亮度变化不明显，小亮提出了一个建议，可以在电路中串联一个________。
20．（6分）小明在公园游玩时，捡到一块小矿石。他想知道小矿石的密度，将小矿石带到学校进行测量。
（1）实验时，将天平放在________上。小明发现天平的状态如图甲所示，指针静止时指在分度盘中央，天平________（填“已经”或“没有”）调平完毕。
（2）小明用调好的天平测小矿石的质量。当右盘中所加砝码和游码位置如图乙所示时，天平横梁平衡，则小矿石的质量为________g。
（3）用量筒量出小矿石的体积如图丙所示，则小矿石的密度为________。（细线体积不计，不考虑细线和小矿石吸水）
（4）小明利用已知质量为m、密度为的小矿石来测某种未知液体的密度，方案如下：
①将小矿石浸没在装有适量液体的烧杯中，在液面位置上作标记；
②将装有液体和小矿石的烧杯放在天平左盘内，称出总质量为；
③将小矿石从液体中取出，向烧杯中添加液体到标记处，再用天平称出此时液体和烧杯的总质量为，则该液体密度的表达式为：________（用符号表示）。
④将小矿石从液体中取出时带出少量液体，请分析这一步骤对本实验测量结果的影响：________________。
21．（9分）小明在做“探究电流与电压和电阻的关系”实验时，准备以下器材：电源（电压恒为3V），电流表、电压表、滑动变阻器（20，1A）、定值电阻（5、10、15、20）、开关、导线等。
（1）小明连接了如图甲所示的电路，检查时发现有一根导线连接错误，请在错误的导线上打“×”。
（2）正确连接后闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是________________。
A．定值电阻短路B．定值电阻断路C．滑动变阻器短路D．滑动变阻器断路
（3）若将定值电阻换成小灯泡，________（填“能”或“不能”）达到本实验的探究目的，原因是_______。
（4）探究电流与电压的关系时，小明通过调节滑动变阻器滑片，测出定值电阻两端不同电压和对应的电流，数据如表所示。老师看后说其中一次是错误的，请你指出错误的是第________次，造成错误的原因可能是________________________________________________。
（5）去掉错误的数据，可得到的结论是：当电阻一定时，电流与电压________。
（6）接着小明又探究电流与电阻的关系，他只更换定值电阻；其余连接均不变。
实验步骤如下：
①在电路中接入阻值为5的定值电阻，移动滑动变阻器的滑片，使电压表示数为1V时，记录电流表示数；
②把5的电阻换成10的电阻后直接闭合开关，他应该将滑动变阻器连入电路中的阻值________（填“调大”或“调小”），直到电压表示数达到所控制的电压值，再记录电流表示数；
③小明继续更换定值电阻进行实验，发现无论怎样调节滑片，电压表示数始终不能调到1V。为完成四次探究，小明应控制电阻两端电压的范围是________V。
五、综合应用题（本题共3小题，共22分）
22．（8分）人工智能让我们的生活更加便捷，某酒店迎宾机器人能将客人从酒店门口带至前台。若这一过程中机器人做匀速直线运动，通过的路程为20m，所受阻力为自身重力的0.05倍，机器人的相关参数如下表所示，g取10。计算：
（1）机器人对地面的压强；
（2）牵引力所做的功；
（3）机器人全程消耗的电能；
（4）电能转化为机械能的效率。
23．（8分）科技创新小组设计了一台由电压表改装而成的简易体重计，电路如图甲所示。已知电源电压恒定，定值电阻，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，闭合开关S，当体重计空载时，电压表的示数为5V，电压表量程为0~15V，踏板重力不计，计算：
（1）体重计空载时，电路中的电流；
（2）电源电压；
（3）体重为600N的同学站在体重计上时，的功率；
（4）此体重计所能测量的最大体重。
24．（6分）寒假期间，学校组织同学们开展社会实践活动——参观镇上的蛋鸡养殖场，如图甲所示。同学们在工作人员的带领下参观养殖场的各项设施和设备。请你完成下面的社会实践报告。
【选址要求】
（1）交通方便；
（2）水质优良；
（3）________________（请你写出一条养殖场选址还需满足的条件）。
【鸡舍结构】
鸡舍采用四排梯式笼养，每排鸡舍的高度是60________（填写合适的单位）。
【环境要求】
（1）鸡雏入舍前采用熏蒸消毒法对育雏舍进行严格消毒。熏蒸时工作人员闻到消毒水的气味，这是________现象。
（2）鸡雏入舍后要严格控温。第一周，第二周，以后每周降温不超过。四周后温度恒定在左右。
【解决问题】
寒冬时节，如何才能为鸡雏提供温暖的环境，是养殖场亟待解决的问题。为此我们设计了一个恒温箱系统，原理如图乙所示。控制电路由电磁继电器、滑动变阻器热敏电阻（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝和等组成。调好阻值，闭合开关、，箱内温度升高到设定值后即在小范围内波动。
（1）系统中的电磁继电器实质是由电磁铁控制的________（填“开关”“电源”或“用电器”）。
（2）阻值应________（填“大于”或“小于”）阻值；
（3）为使恒温箱控制的温度降低，可将的阻值调________（填“大”或“小”）一些。
和平零摸
1-6 DADBCB 7．BD 8．AD 9．AC
10．音调 音色 11．不是 升高 12．速度 乙 13．840 600
14．做功 电 15．丙 空气开关
16．17．
18．（1）三者中心在同一高度（或使像成在光屏中央？）
（2）变小 变大 （3）如果二人焦距相同，因为小亮离得远，物距大，像应该较小，但现在二者高度相同，说明小亮的焦距更大
19．（1）室温（如果是低温，因为要考虑电流加热的关系么？）
（2）如果第二次实验的灯泡亮度更亮，那么代表电流大，电阻小，则猜想A正确；若第一次灯泡更亮，则不正确。
（3）电流表
20．（1）水平面 没有 （2）52 （3）
（4）；虽然小矿石会带走液体，但是因为有标记，不影响添加的液体质量大小，而小矿石的体积是一定的，所以不影响
21．（1）定值电阻与滑动变阻器之间的那根线错了 （2）B
（3）不能 小灯泡电阻随温度的升高而变大 （4）1 小量程读成了大量程
（5）正比 （6）调大 1.5-3V
22．（1） （2）360J （3）480J （4）75%
23．（1）0.33A （2）20V （3）6.67W （4）1200N
24．环境要求：（1）扩散
解决问题：（1）电源 （2）小于 （3）小物距
像高
25
4
28
3.3
40
2
物距
像高
11
5
17
2.5
40
0.9
物距
像高
24
3
36
1.7
40
1.5
实验次数
1
2
3
4
电压
5.0
1.5
2.0
2.5
电流
0.2
0.3
0.4
0.5
整机质量：36
行进速度：1
工作电压：24V
工作电流：1A
轮子与地面接触总面积：
