2024年新疆维吾尔自治区中考模拟物理试题（原卷版+解析版）

这是一份2024年新疆维吾尔自治区中考模拟物理试题（原卷版+解析版），文件包含精品解析2024年新疆维吾尔自治区中考模拟物理试题原卷版docx、精品解析2024年新疆维吾尔自治区中考模拟物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

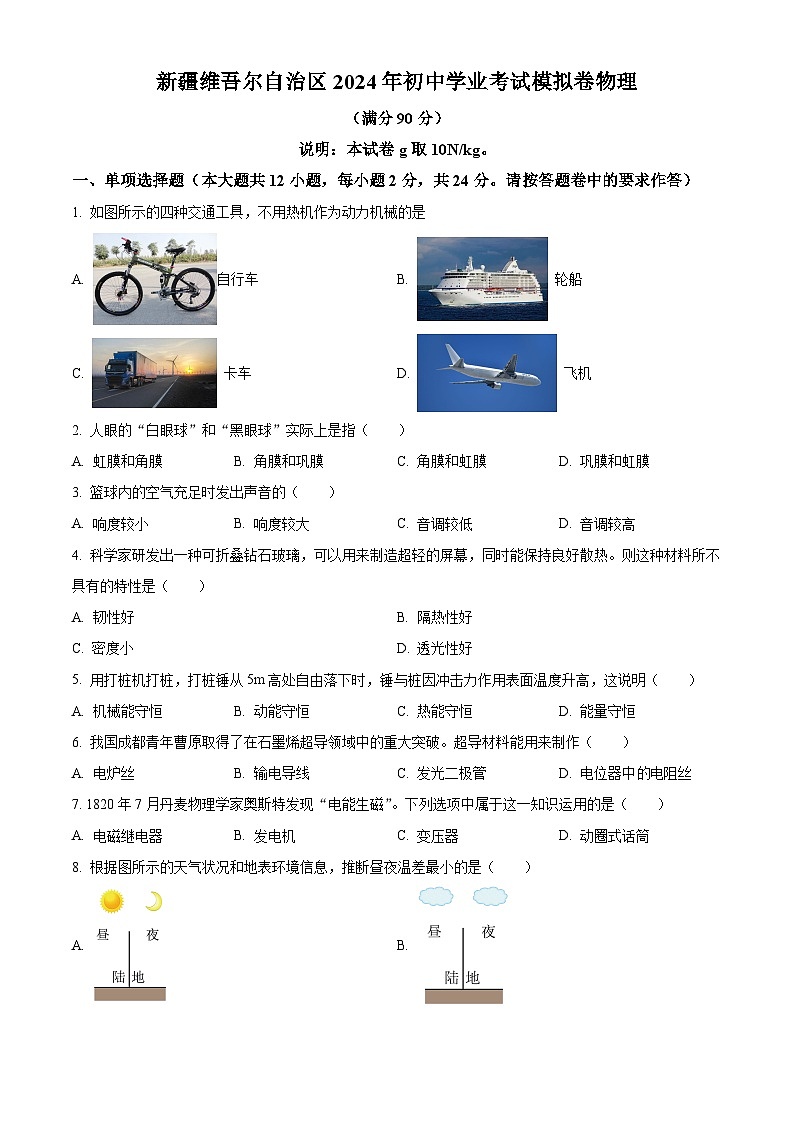

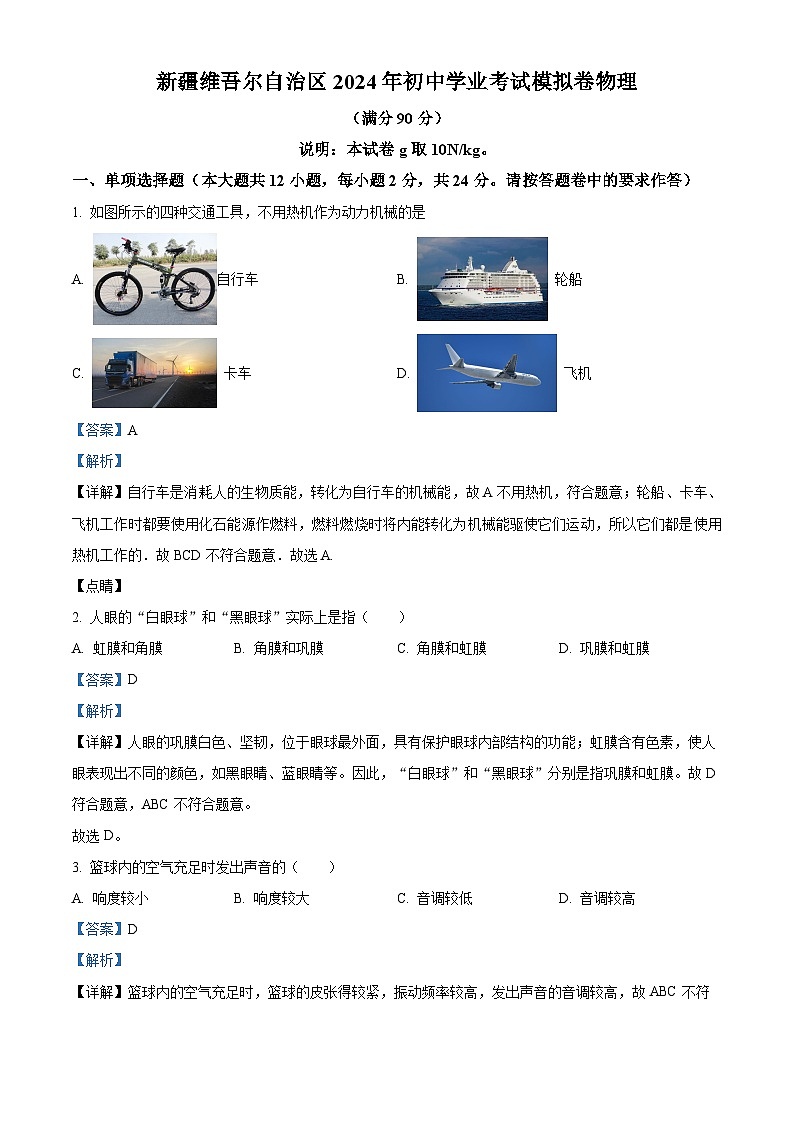

说明：本试卷g取10N/kg。
一、单项选择题（本大题共12小题，每小题2分，共24分。请按答题卷中的要求作答）
1. 如图所示的四种交通工具，不用热机作为动力机械的是
A. 自行车B. 轮船
C. 卡车D. 飞机
【答案】A
【解析】
【详解】自行车是消耗人的生物质能，转化为自行车的机械能，故A不用热机，符合题意；轮船、卡车、飞机工作时都要使用化石能源作燃料，燃料燃烧时将内能转化为机械能驱使它们运动，所以它们都是使用热机工作的．故BCD不符合题意．故选A.
【点睛】
2. 人眼的“白眼球”和“黑眼球”实际上是指（ ）
A. 虹膜和角膜B. 角膜和巩膜C. 角膜和虹膜D. 巩膜和虹膜
【答案】D
【解析】
【详解】人眼的巩膜白色、坚韧，位于眼球最外面，具有保护眼球内部结构的功能；虹膜含有色素，使人眼表现出不同的颜色，如黑眼睛、蓝眼睛等。因此，“白眼球”和“黑眼球”分别是指巩膜和虹膜。故D符合题意，ABC不符合题意。
故选D。
3. 篮球内的空气充足时发出声音的（ ）
A. 响度较小B. 响度较大C. 音调较低D. 音调较高
【答案】D
【解析】
【详解】篮球内的空气充足时，篮球的皮张得较紧，振动频率较高，发出声音的音调较高，故ABC不符合题意，D符合题意。
故选D。

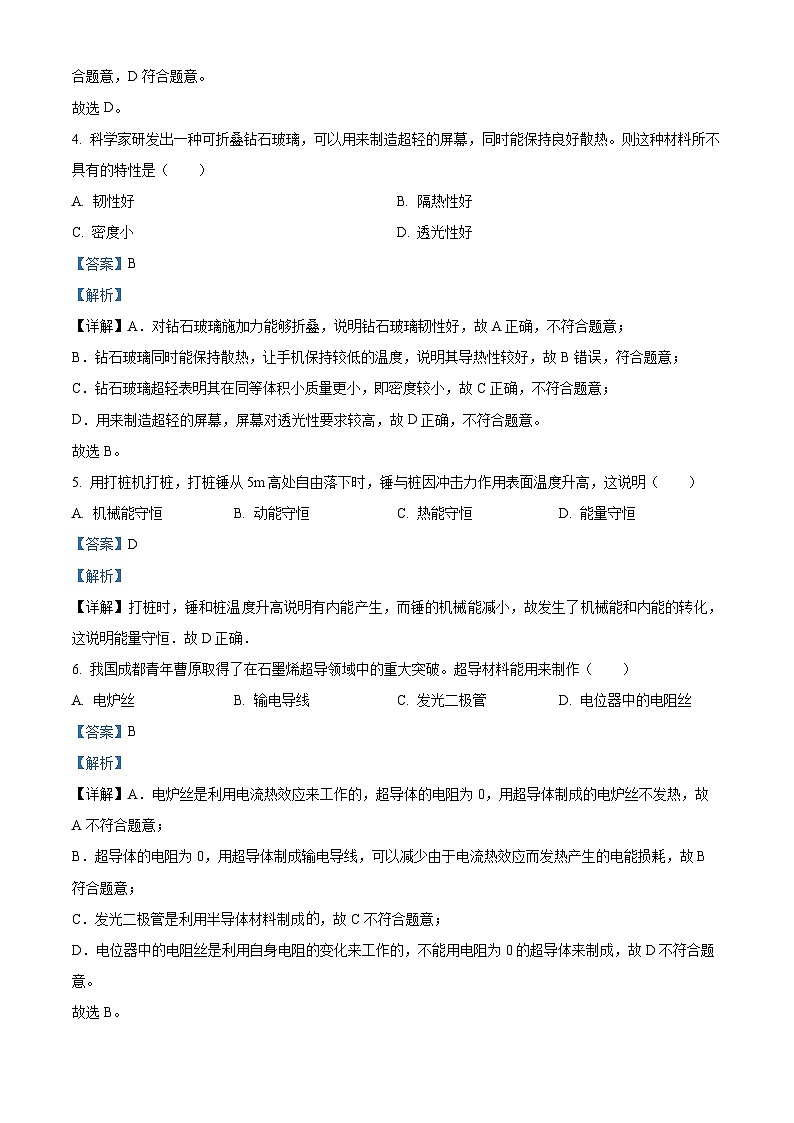

4. 科学家研发出一种可折叠钻石玻璃，可以用来制造超轻的屏幕，同时能保持良好散热。则这种材料所不具有的特性是（ ）
A. 韧性好B. 隔热性好
C. 密度小D. 透光性好
【答案】B
【解析】
【详解】A．对钻石玻璃施加力能够折叠，说明钻石玻璃韧性好，故A正确，不符合题意；
B．钻石玻璃同时能保持散热，让手机保持较低的温度，说明其导热性较好，故B错误，符合题意；
C．钻石玻璃超轻表明其在同等体积小质量更小，即密度较小，故C正确，不符合题意；
D．用来制造超轻的屏幕，屏幕对透光性要求较高，故D正确，不符合题意。
故选B。
5. 用打桩机打桩，打桩锤从5m高处自由落下时，锤与桩因冲击力作用表面温度升高，这说明（ ）
A. 机械能守恒B. 动能守恒C. 热能守恒D. 能量守恒
【答案】D
【解析】
【详解】打桩时，锤和桩温度升高说明有内能产生，而锤的机械能减小，故发生了机械能和内能的转化，这说明能量守恒．故D正确．
6. 我国成都青年曹原取得了在石墨烯超导领域中的重大突破。超导材料能用来制作（ ）
A. 电炉丝B. 输电导线C. 发光二极管D. 电位器中的电阻丝
【答案】B
【解析】
【详解】A．电炉丝是利用电流热效应来工作的，超导体的电阻为0，用超导体制成的电炉丝不发热，故A不符合题意；
B．超导体的电阻为0，用超导体制成输电导线，可以减少由于电流热效应而发热产生的电能损耗，故B符合题意；
C．发光二极管是利用半导体材料制成，故C不符合题意；
D．电位器中的电阻丝是利用自身电阻的变化来工作的，不能用电阻为0的超导体来制成，故D不符合题意。
故选B。

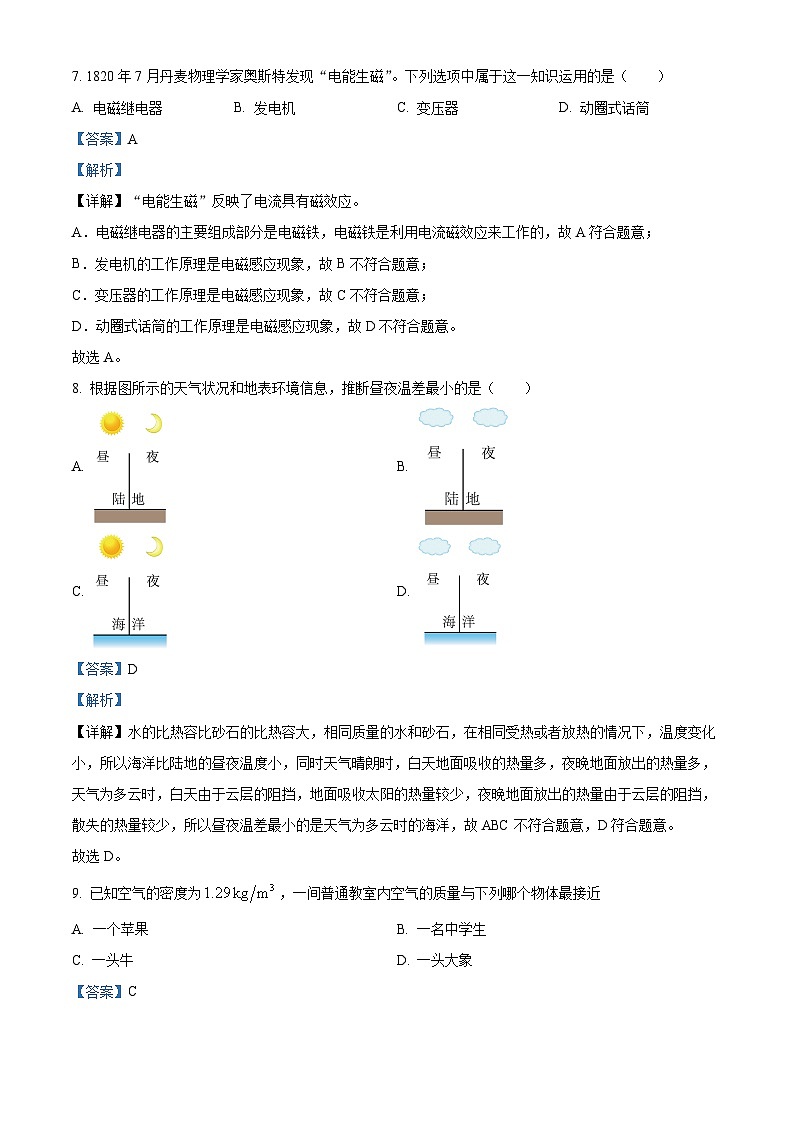

7. 1820年7月丹麦物理学家奥斯特发现“电能生磁”。下列选项中属于这一知识运用的是（ ）
A. 电磁继电器B. 发电机C. 变压器D. 动圈式话筒
【答案】A
【解析】
【详解】“电能生磁”反映了电流具有磁效应。
A．电磁继电器的主要组成部分是电磁铁，电磁铁是利用电流磁效应来工作的，故A符合题意；
B．发电机的工作原理是电磁感应现象，故B不符合题意；
C．变压器的工作原理是电磁感应现象，故C不符合题意；
D．动圈式话筒的工作原理是电磁感应现象，故D不符合题意。
故选A。
8. 根据图所示的天气状况和地表环境信息，推断昼夜温差最小的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】水的比热容比砂石的比热容大，相同质量的水和砂石，在相同受热或者放热的情况下，温度变化小，所以海洋比陆地的昼夜温度小，同时天气晴朗时，白天地面吸收的热量多，夜晚地面放出的热量多，天气为多云时，白天由于云层的阻挡，地面吸收太阳的热量较少，夜晚地面放出的热量由于云层的阻挡，散失的热量较少，所以昼夜温差最小的是天气为多云时的海洋，故ABC不符合题意，D符合题意。
故选D。
9. 已知空气的密度为，一间普通教室内空气的质量与下列哪个物体最接近
A. 一个苹果B. 一名中学生
C. 一头牛D. 一头大象
【答案】C
【解析】
【详解】A．一般情况下，教室长为、宽为、高为，则教室的容积
，
由可得，教室里空气的质量
．
一个苹果的质量约，A不符合题意；
B．一名中学生的质量约，故B不符合题意；
C．一头牛的质量可能是，故C符合题意；
D．一头大象的质量在以上，故D不符合题意．
10. 用一个重为G1的动滑轮与一个定滑轮提起一重物时，机械效率为75%；若改用重为G2的动滑轮与同一个定滑轮提起同一重物时，机械效率为85%（不计绳重及摩擦），则的值为（ ）
A. B. C. D.
【答案】D
【解析】
【详解】因为不计绳重及摩擦，机械效率
所以，机械效率为75%时所用动滑轮的重力
机械效率为85%时所用动滑轮的重力
因此两动滑轮的重力之比
故选D。
11. 在如图的暗盒中装有三个阻值相等的电阻，暗盒有1、2、3、4四个接线柱。在接线柱l、2之间接一个电流表A1，在接线柱3、4之间接一个电流表A2。现将电压恒定的某电源接在接线柱1、4之间，电流表A1、A2的读数正好相等；如将该电源改接在接线柱2、3之间，电流表A1、A2的读数仍相等；如将该电源改接在接线柱1、3之间，电流表A1的读数是电流表A2读数的2倍。当该电源接在接线柱2、4之间，电流表A1的读数与A2读数之比为（ ）
A. 1︰lB. 1︰2C. 2︰lD. 1︰3
【答案】B
【解析】
【详解】画出满足：接线柱1、3之间时，电流表A1的读数是电流表A2读数的2倍；电源接在接线柱1、4或2、3之间时两电流表的示数相等条件的电路图如图所示：
图1：当该电源接在接线柱2、4之间时，三电阻并联，电流表A1测其中一条支路电阻的电流，A2两条支路的电流之和；因为并联电路各支路两端的电压相等，且三电阻的阻值相等，根据可知，通过三电阻的电流相等，所以电流表A1的读数与电流表A2读数之比为1︰2；
图2：当该电源接在接线柱2、4之间时，两电阻串联后与另一电阻并联，电流表A1测两电阻串联支路的电流，A2测一个电阻支路的电流；因为并联电路各支路两端的电压相等，所以电流表A1的读数与电流表A2读数之比为
故选B。
12. 两块砖A和B完全相同。在砖B上放有重力不计的圆柱形薄壁容器C，C中装有适量水，恰好使砖B和砖A对地面的压强相等。已知砖的密度为2×103千克/米3；砖的上表面到水平地面的距离h1、h2分别为0.12米和0.05米；C与砖B和砖B与地面的接触面积分别为SC、SB，SB=4SC。则薄壁容器C中水的深度为（ ）
A. 0.14米B. 0.28米C. 0.42米D. 0.56米
【答案】D
【解析】
【详解】柱形物体对水平地面的压强
所以A对水平地面的压强
pA=ρgh1
容器C的重力不计，则B对水平地面的压强
由题知pA=pB，所以
则
故选D。
二、填空题（本大题共4小题，每空1分，共26分。请将符合题意的内容填在答题卷的横线上）

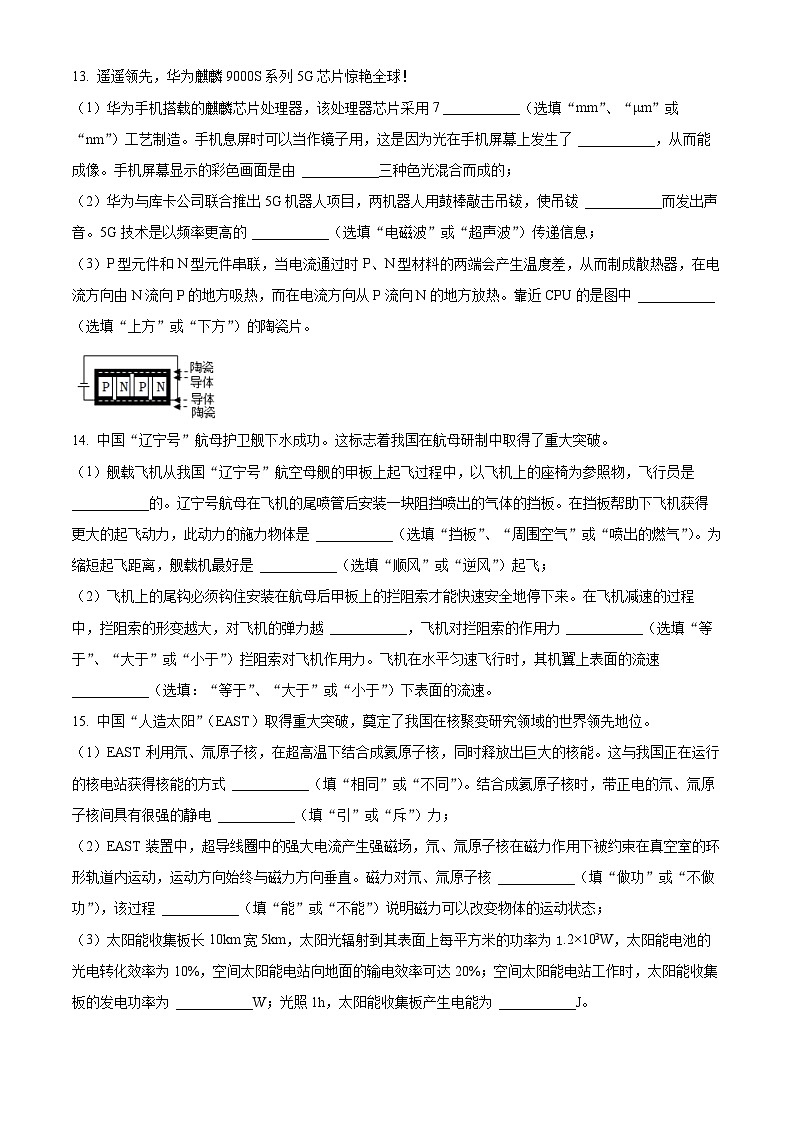

13. 遥遥领先，华麒麟9000S系列5G芯片惊艳全球！
（1）华为手机搭载的麒麟芯片处理器，该处理器芯片采用7 ___________（选填“mm”、“μm”或“nm”）工艺制造。手机息屏时可以当作镜子用，这是因为光在手机屏幕上发生了 ___________，从而能成像。手机屏幕显示的彩色画面是由 ___________三种色光混合而成的；
（2）华为与库卡公司联合推出5G机器人项目，两机器人用鼓棒敲击吊钹，使吊钹 ___________而发出声音。5G技术是以频率更高的 ___________（选填“电磁波”或“超声波”）传递信息；
（3）P型元件和N型元件串联，当电流通过时P、N型材料的两端会产生温度差，从而制成散热器，在电流方向由N流向P的地方吸热，而在电流方向从P流向N的地方放热。靠近CPU的是图中 ___________（选填“上方”或“下方”）的陶瓷片。
【答案】 ①. nm ②. 反射 ③. 红绿蓝 ④. 振动 ⑤. 电磁波 ⑥. 下方
【解析】
【详解】（1）[1]华为麒麟990芯片采用世界先进顶级7nm工艺制造，其中“芯片”所用的材料是半导体。
[2]平面镜成像是由于光的反射，所以手机息屏时可以当作镜子用，是因为光在手机屏幕上发生了反射，从而成像。
[3]光的三原色是红绿蓝，因此手机屏幕显示的彩色画面是由红绿蓝三种色光混合而成的。
（2）[4]声音是由物体振动产生的，因此两机器人用鼓棒敲击吊钹，使吊钹振动而发出声音。
[5]电磁波可以传递信息，5G技术是以频率更高的电磁波传递信息。
（3）[6]由图可知，此图相当于一个串联电路，靠近上面陶瓷片的电流方向是由P流向N，靠近下面陶瓷片的电流方向是由N流向P，由于在电流方向由N流向P的地方吸热，而在电流方向从P流向N的地方放热，所以靠近电脑发热体的是下方陶瓷片。
14. 中国“辽宁号”航母护卫舰下水成功。这标志着我国在航母研制中取得了重大突破。
（1）舰载飞机从我国“辽宁号”航空母舰的甲板上起飞过程中，以飞机上的座椅为参照物，飞行员是 ___________的。辽宁号航母在飞机的尾喷管后安装一块阻挡喷出的气体的挡板。在挡板帮助下飞机获得更大的起飞动力，此动力的施力物体是 ___________（选填“挡板”、“周围空气”或“喷出的燃气”）。为缩短起飞距离，舰载机最好是 ___________（选填“顺风”或“逆风”）起飞；
（2）飞机上的尾钩必须钩住安装在航母后甲板上的拦阻索才能快速安全地停下来。在飞机减速的过程中，拦阻索的形变越大，对飞机的弹力越 ___________，飞机对拦阻索的作用力 ___________（选填“等于”、“大于”或“小于”）拦阻索对飞机作用力。飞机在水平匀速飞行时，其机翼上表面的流速 ___________（选填：“等于”、“大于”或“小于”）下表面的流速。
【答案】 ①. 静止 ②. 喷出的燃气 ③. 逆风 ④. 大 ⑤. 等于 ⑥. 大于
【解析】
【详解】（1）[1]以飞机上的座椅为参照物，飞行员的相对位置没有发生改变，因此是静止的。
[2]飞机的尾部喷出气体，飞机对喷出的气体有一个向后的作用力，由于物体间力的作用是相互的，所以喷出的气体也会对飞机施加向前的推力，在这个推力作用下飞机就能起飞，因此使飞机获得起飞动力的施力物体是喷出的燃气。
[3]舰载机逆风起飞时空气相对流速更快，产生的升力更大，所以舰载机起飞时逆风最好。
（2）[4][5]弹力的大小与物体形变程度有关，形变程度越大，弹力越大，所以在飞机减速的过程中，拦阻索的形变越大，对飞机的弹力越大，飞机对拦阻索的作用力与拦阻索对飞机作用力为相互作用力，大小相等，故飞机对拦阻索的作用力等于拦阻索对飞机作用力。
[6]飞机在水平匀速飞行时，其机翼上表面的流速大于下表面的流速，所以上表面的压强小于下表面的压强，可以产生向上的压强差使飞机获得向上的升力。
15. 中国“人造太阳”（EAST）取得重大突破，奠定了我国在核聚变研究领域的世界领先地位。
（1）EAST利用氘、氚原子核，在超高温下结合成氦原子核，同时释放出巨大的核能。这与我国正在运行的核电站获得核能的方式 ___________（填“相同”或“不同”）。结合成氦原子核时，带正电的氘、氚原子核间具有很强的静电 ___________（填“引”或“斥”）力；
（2）EAST装置中，超导线圈中的强大电流产生强磁场，氘、氚原子核在磁力作用下被约束在真空室的环形轨道内运动，运动方向始终与磁力方向垂直。磁力对氘、氚原子核 ___________（填“做功”或“不做功”），该过程 ___________（填“能”或“不能”）说明磁力可以改变物体的运动状态；
（3）太阳能收集板长10km宽5km，太阳光辐射到其表面上每平方米的功率为1.2×103W，太阳能电池的光电转化效率为10%，空间太阳能电站向地面的输电效率可达20%；空间太阳能电站工作时，太阳能收集板的发电功率为 ___________W；光照1h，太阳能收集板产生电能为 ___________J。
【答案】 ①. 不同 ②. 斥 ③. 不做功 ④. 不能 ⑤. 6×109 ⑥. 2.16×1013
【解析】
【详解】（1）[1]核电站是利用核能发电，利用了核裂变原理。它的核心设备是核反应堆。核反应堆中发生的链式反应，是可加控制的。与氘、氚原子核，在超高温下结合成氦原子核的核聚变方式不同。
[2]由于同种电荷相互排斥，故带正电的氘、氚原子核间具有很强的静电斥力。
（2）[3]由材料知，氘、氚原子核运动方向始终与磁力方向垂直，没有在磁力方向上移动距离，故磁力对氘、氚原子核不做功。
[4]氘、氚原子核在磁力作用下被约束在真空室的环形轨道内运动，运动方向时刻在变化，故该过程能说明磁力可以改变物体的运动状态。
（3）[5]已知太阳光辐射到其表面上每平方米的功率为1.2×103W，收集板的面积为
S=ld=10×103m×5×103m=5×107m2
太阳能电池的光电转化效率为10%，故它的发电功率
P=P1S×10%=1.2×103W/m2×5×107m2×10%=6×109W
[6]光照1h，太阳能收集板产生电能为
W=Pt=6×109W×3600s=2.16×1013J
16. 我国探索宇宙的脚步从未停止。
（1）2023年3月24日“月掩金星”现身天宇，金星 ___________（选填“是”或“不是”）光源。金星被光学望远镜观测到，是由于金星将太阳光 ___________（选填“反射”或“折射”）到光学望远镜。金星表面的大气压约为地球表面的90倍，在火星表面一块A4纸张大小的表面受到的大气压力约为 ___________（选填“6×103”“6×105”或“6×107”）N；
（2）如果在飞船上划燃火柴，火焰会立即熄灭，这是由于 ___________（选填“氧气不够”“在失重的情况下，空气不对流”或“达不到着火点”），宇航员在月球表面附近受到的引力约等于物体在地球表面附近受到的引力的，在地球上重600N的人，在月球上他的重力为___________；
（3）嫦娥五号返回器着陆过程的部分轨迹简化为如图所示。CD段返回器动能增加量 ___________（选填“大于”“等于”或“小于”）重力势能的减小量；
（4）已知地球半径为R，空间站位于地球赤道上空且离地面的高度约为，已知空间站绕地球运行一圈的时间约为90min。春分那天在24小时的时间内，太阳光照射不到空间站的时间约为 ___________（选填“1h”、“8h”或“16h”）。从近日点到远日点的过程中，空间站的惯性 ___________。（选填“变大”“变小”或“不变”）。
【答案】 ①. 不是 ②. 反射 ③. 6×105 ④. 氧气不够 ⑤. 100N ⑥. 小于 ⑦. 8h ⑧. 不变
【解析】
【详解】（1）[1]能自行发光的物体叫做光源，金星本身不发光，不是光源。
[2]金星被光学望远镜观测到，是因为金星反射太阳光，进入到光学望远镜被人看到。
[3]一张A4纸的面积约为0.06m2，地球表面大气压强约为p=1.01×105Pa，则金星表面大气压强约为
p'=90 ×1.01×105Pa=9.09×106Pa
则在火星表面一块A4纸张大小的表面受到的大气压力约为
F=pS=9.09×106Pa ×0.06m²≈6×105N
（2）[4]燃烧的条件是有可燃物、有氧气、达到着火点，而太空是真空环境，因此在飞船上划燃火柴，火焰会立即熄灭，这是由于氧气不够。
[5]由题意知，在月球表面附近受到的引力约等于物体在地球表面附近受到的引力的，因此在地球上重600N的人，在月球上他的重力为
（3）[6]由图可知，返回器在CD段将重力势能转化为动能，但因为与空气摩擦做功机械能还转化为内能，因此返回器动能增加量小于重力势能的减小量。
（4）[7]由于春分时昼夜等长，地球有一半时间照射不到太阳，而离地面移动空间站，在转动到太阳光正好是地球的切线位置时，就可以照射到太阳，因而小于一半的时间照射不到太阳，由于地球离地面高度较小，不可能小很多，故太阳光照射不到空间站的时间约为8h。
[8]惯性的唯一衡量标准是质量，因此从近日点到远日点的过程中，空间站的惯性不变。
三、作图题（每图2分，共6分）
17. 光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整。

【答案】
【解析】
【详解】图中透镜是凸透镜，凸透镜有三条特殊光线：过焦点的光线经凸透镜折射后平行于主光轴；穿过光心的光线传播方向不变；与主光轴平行的光线折射后穿过凸透镜的焦点，光路图如图所示：

18. 图中，用直棒提升重物，画出图示位置所用最小力和阻力的力臂。

【答案】
【解析】
【详解】据杠杆的平衡条件，力最小，则力臂最大，连接OB为最大力臂，过B点作垂直于OB向上的力F1即为最小力；将F2的作用线反向延长，过O点作力F2的作用线的垂直线即为力臂L2。作图如下：

19. 如图所示，标出通电螺线管外部的磁感线方向并在括号内标出电源的“+”“﹣”极。
【答案】
【解析】
【详解】由图可知，小磁针上端为N极、下端为S极，由磁极间的相互作用规律可知，螺线管的上端为N极，下端为S极，根据右手螺旋定则，螺线管中的电流应由下方流进，上方流出，所以电源下端为正极，上端为负极；螺线管外部磁感线由N极出发回到S极，故作图如下：
四、实验与探究题（本大题共3小题，每空2分，连图2分，共24分）
20. 探究“平面镜成像特点”实验中，器材：两个相同蜡烛、玻璃板、白纸、刻度尺、火柴。
（1）用两个相同的蜡烛用到的是科学研究中的 ___________；
（2）在水平桌面上铺一张白纸，可以在白纸上标记平面镜、物和 ___________的位置；
（3）如果要使像更清楚，可以在 ___________（选填“物”或“像”）一侧铺上黑纸。
【答案】 ①. 等效替代法 ②. 像 ③. 像
【解析】
【详解】（1）[1]等效替代法是在保证某种效果相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法。在竖立的玻璃板前点燃蜡烛，拿未点燃的另一支蜡烛竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与点燃的蜡烛的像完全重合，是为了比较像与物的大小关系，这里用到的是科学研究中的等效替代法。
（2）[2]为研究像与物的位置关系，在水平桌面上铺一张白纸，可以在白纸上标记平面镜、物和像的位置。
（3）[3]在同样的实验环境下，可以在像一侧铺上黑纸，可使像更清楚，主要原因是：黑色物体吸收光。
21. 在“测量小灯泡的电阻”的实验中，电源电压6V恒定不变，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲的电路连接完整（滑片向左移动时电压表示数变大）；（ ）
（2）闭合开关，发现灯泡不亮，电流表没有示数，电压表示数超量程，原因是 ___________；
（3）小灯泡正常发光时的电流如图乙，有规格为“10Ω 2A”“20Ω 1A”和“50Ω 0.2A”的A、B、C三个滑动变阻器，小明应选择 ___________（选填“A”“B”或“C”）滑动变阻器接入电路；
（4）利用图甲装置 ___________（选填“能”或“不能”）探究通过定值电阻的电流与电压的关系。
【答案】 ①. ②. 灯泡断路 ③. B ④. 不能
【解析】
【详解】（1）[1]由题意知，滑片向左移动时电压表示数变大，电流变大，电阻减小，故滑动变阻器应选左下接线柱与灯泡串联，如图所示：
（2）[2]若电流表没有示数，说明电路可能断路；电压表有示数且超量程，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，所以与电压表并联的灯泡断路。
（3）[3]由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，此时示数为0.3A；实验中，要测量小灯泡正常发光时的电阻，电路中的电流为0.3A，小灯泡的额定电压为2.5V，则滑动变阻器的阻值为
所以该选择“20Ω 1A”乙滑动变阻器，而“50Ω 0.2A”变阻器的电流太小，不合适。
故选B。
（4）[4]要探究电流与电压的关系，需保持电阻不变，而灯丝电阻随温度的升高而增大，不是定值，所以不能探究电流与电压的关系。
22. 篮球运动员传球时，小明好奇篮球撞击地面后反弹方向与哪些因素有关，与同学讨论后，他们觉得可以用弹性小球代替篮球，对小球撞击水平地面后的反弹方向进行探究，并提出了三种猜想。
猜想1：与小球撞击地面前是否旋转有关；
猜想2：与小球撞击地面时的入射方向有关；
猜想3：与地面的粗糙程度有关。
（1）联想旋转的乒乓球打到台面后，反弹的路线发生明显变化，由此判断猜想1是___________的；
（2）同学们设计图甲所示的装置，每次都让弹性小球从压缩相同长度的弹簧的下端，由静止弹出并撞击地面，记录数据如下表：
①分析数据可得到β与α的定性关系：当地面的粗糙程度一定时，小球入射方向与地面的夹角α越大，小球撞击地面后的反弹方向与地面的夹角β就越___________，说明猜想2是正确的；
②对于猜想3，小明认为表中α一定时，各次测得的β不等，这是由于测量误差引起的，所以猜想3是错误的。你___________（选填“赞成”或“不赞成”）小明的观点；
（3）用每隔s曝光一次的频闪照相机拍摄到某次小球从地面O位置反弹至D位置的照片，如图乙所示，小球是从图乙中的___________（选填“A”“B”或“C”）位置开始入射的；
（4）当α一定时，随着地面粗糙程度变小，β与α越接近，由此推理，如果地面没有摩擦，则β与α应相等，请写出一个用此思想方法研究物理问题的实例：___________。
【答案】 ①. 正确 ②. 大 ③. 不赞成 ④. C ⑤. 探究阻力对物体运动的影响
【解析】
【详解】（1）[1]联想旋转的乒乓球打到台面后，反弹的路线发生明显变化，即反弹方向发生变化，由此判断猜想1：与小球撞击地面前是否旋转有关是正确的。
（2）[2]从表格中的数据可知道，小球入射方向与地面的夹角α越大，小球撞击地面后的反弹方向与地面的夹角β，不管是玻璃地面、木板地面、水泥地面，这夹角都是越大的，说明猜想2是正确。
[3]不赞成；如果是由误差引起的，则不管地面的粗糙程度如何变化，小球撞击地面后的反弹方向与地面的夹角β可能偏大也可能偏小，但分析表中数据发现，当小球的入射方向与地面的夹角α一定时，接触面越粗糙，小球撞击地面后的反弹方向与地面的夹角β越大，说明β是受接触面粗程度的影响，而不是误差造成的。
（3）[4]从表格中的数据可知，反弹方向与地面的夹角β，总是大于入射方向与地面的夹角α，从图乙可以看到，反弹方向与地面的夹角为50°，那么入射方向与地面的夹角是小于50°的，小球是从图乙中的C位置开始入射的。
（4）[5]探究阻力对物体运动的影响时发现，水平面越光滑，小车受到的阻力越小，小车在水平面上运动的距离越远，由此推理如果水平面绝对光滑，小车受到的阻力为零，小车将做匀速直线运动，这个实例也用到了科学推理的方法。
五、计算题（本大题共2小题，每小题5分，共10分）
23. 在如图所示的电路中，电源电压可以调节。调节电源电压为4V，闭合开关S，电流表A、A1的示数分别为1.2A和0.8A．求：
（1）此时通过电阻R2的电流；
（2）电阻R1的阻值；
（3）1min内电流通过电阻R1产生的热量。
【答案】（1）0.4A；（2）5Ω；（3）192J
【解析】
【详解】解：（1）由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。因并联电路中干路电流等于各支路电流之和，所以，此时通过电阻R2的电流
I2=I-I1=1.2A-0.8A=0.4A
（2）因并联电路中各支路两端的电压相等，电阻R1的阻值
（3）1min内电流通过电阻R1产生的热量
Q1=I12R1t=(0.8A)2×5Ω×60s=192J
答：（1）此时通过电阻R2的电流是0.4A；
（2）电阻R1的阻值是5Ω；
（3）1min内电流通过电阻R1产生的热量是192J。
24. 将一底部贴有橡皮膜的物体放入装有水的柱形容器中，物体静止时有的体积浸入水中，容器中水深h1为15cm，如图甲所示。已知物体的质量为0.24kg，圆柱形容器底面积S为100cm2。现通过注射器向物体底部的橡皮膜内注满某种配制液体后，物体在水中的位置如图乙所示，此时容器中水深h2为18.6cm，整个过程容器中的水未溢出，橡皮膜未破裂（ρ水=1.0×103 kg/m3）。求：
（1）图甲中物体受到水的浮力；
（2）图甲中圆柱形容器底部受到水的压力；
（3）注入橡皮膜内液体的密度。

【答案】（1）2.4N；（2）15N；（3）1.8×103 kg/m3
【解析】
【详解】解：（1）图甲中物体漂浮在水面上，物体受到水的浮力等于物块的重力，则物体受到水的浮力为
F浮=G=mg=0.24kg×10N/kg=2.4N
（2）图甲中圆柱形容器底部受到水的压强为
p=ρ水gh1 =1.0×103kg/m3×10N/kg×15×10-2m=1500Pa
圆柱形容器底部受到水的压力为
F=pS=1500Pa×100×10-4m2=15N
（3）甲图中物体排开水体积为
由于物体静止时有的体积浸入水中，所以物体的体积为
乙图中，物体在水中增加的体积和橡皮膜内液体的体积为
V排′=S（h2-h1)=100cm2×(18.6cm-15cm)=360cm3
橡皮膜内液体的体积为
乙图物体和橡皮膜内的液体悬浮，受到的浮力等于总重力，所以橡皮膜内液体和物体的总重力为
G总=F浮′=ρ水g（V+V液）=1.0×103kg/m3×10N/kg×(4×10-4m3+2×10-4m3)=6N
液体的重力为
G液=G总-G=6N-2.4N=3.6N
橡皮膜内液体的质量为
橡皮膜内液体的密度为
答：（1）图甲中物体受到水的浮力为2.4N；
（2）图甲中圆柱形容器底部受到水的压力为15N；
（3）注入橡皮膜内液体的密度为1.8×103 kg/m3。夹角α
20.0°
30.0°
45.0°
60.0°
70.0°
夹角β
玻璃地面
25.5°
34.7°
49.2°
63.5°
72.8°
木板地面
28.6°
37.3°
51.6°
65.4°
74.1°
水泥地面
30.9°
39.2°
53.9°
67.5°
76.6°
