江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题（原卷版+解析版）

这是一份江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题（原卷版+解析版），文件包含精品解析江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题原卷版docx、精品解析江苏省盐城市建湖县汇杰初级中学2023-2024学年九年级下学期新课结束调研物理试题解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

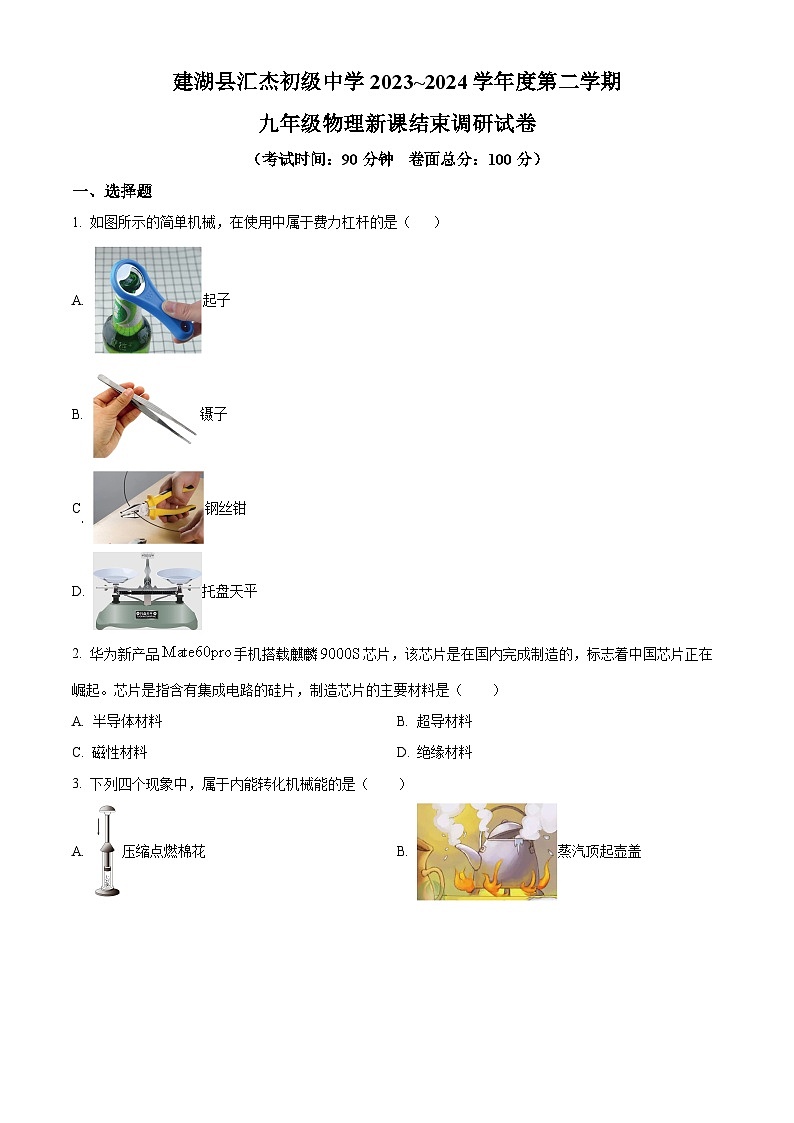

（考试时间：90分钟 卷面总分：100分）
一、选择题

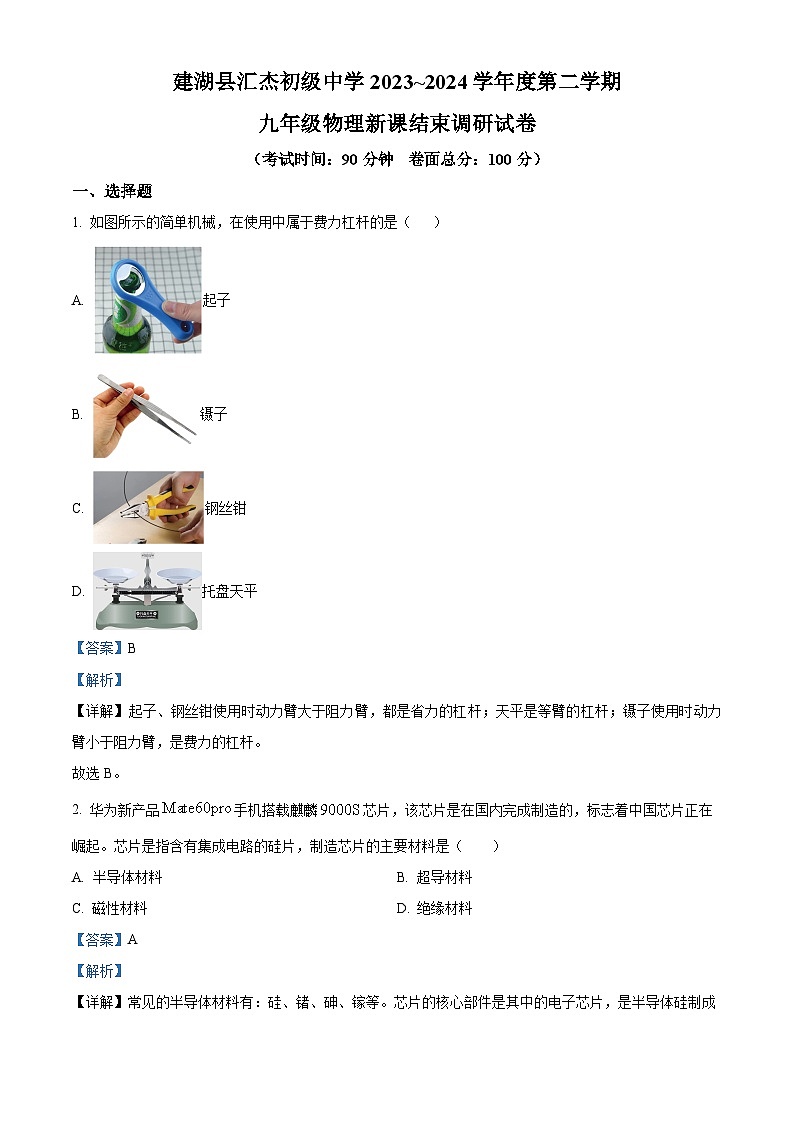

1. 如图所示的简单机械，在使用中属于费力杠杆的是（ ）
A. 起子
B. 镊子
C 钢丝钳
D. 托盘天平
2. 华为新产品手机搭载麒麟芯片，该芯片是在国内完成制造的，标志着中国芯片正在崛起。芯片是指含有集成电路的硅片，制造芯片的主要材料是（ ）
A. 半导体材料B. 超导材料
C. 磁性材料D. 绝缘材料

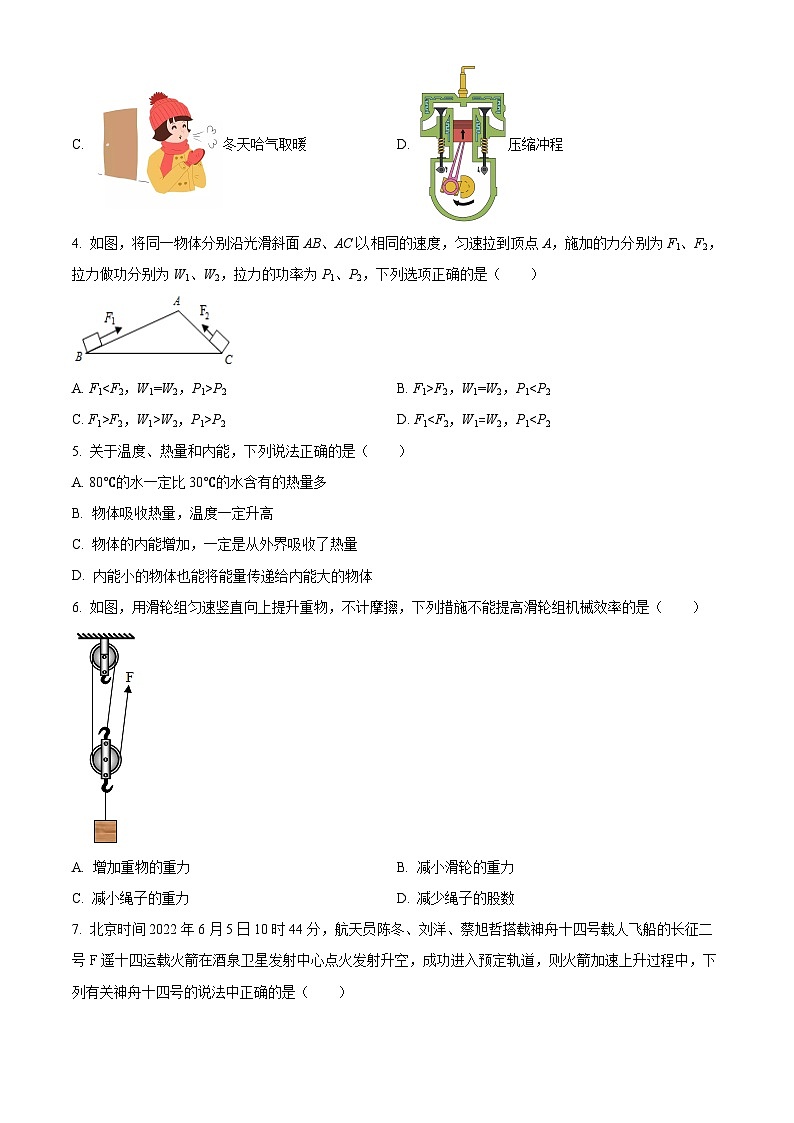

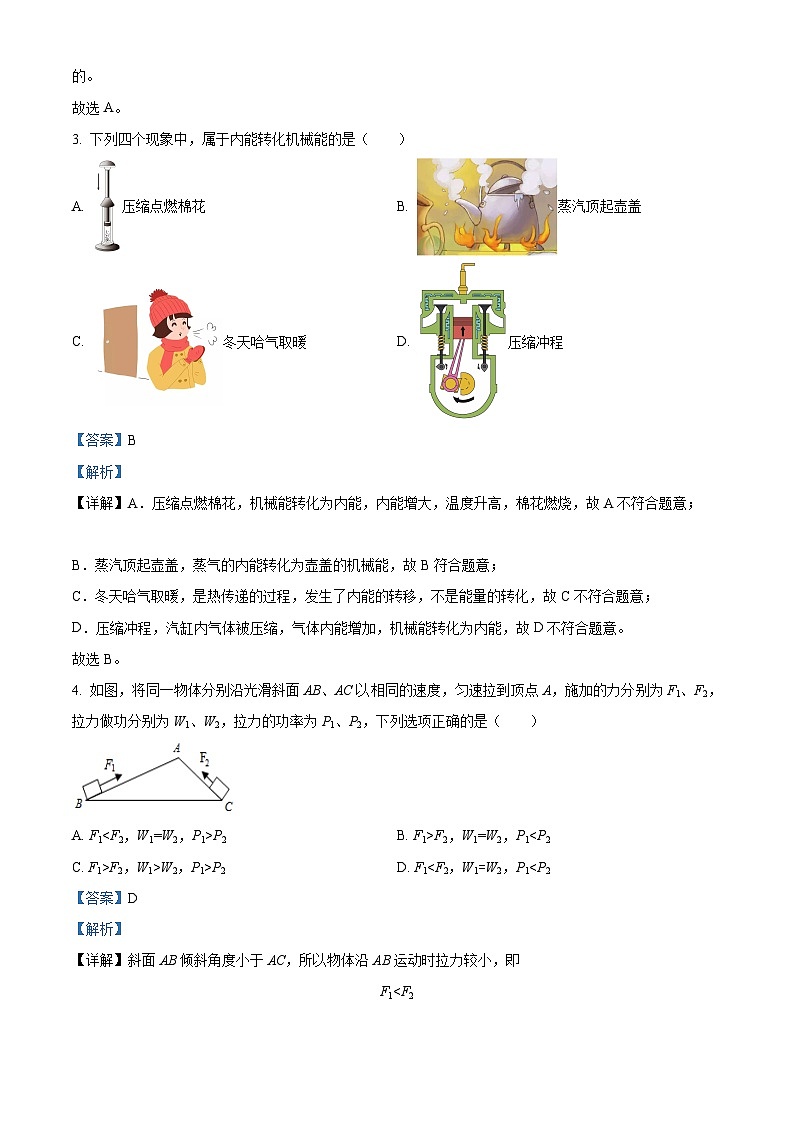

3. 下列四个现象中，属于内能转化机械能的是（ ）
A. 压缩点燃棉花B. 蒸汽顶起壶盖
C. 冬天哈气取暖D. 压缩冲程
4. 如图，将同一物体分别沿光滑斜面AB、AC以相同的速度，匀速拉到顶点A，施加的力分别为F1、F2，拉力做功分别为W1、W2，拉力的功率为P1、P2，下列选项正确的是（ ）
A. F1P2B. F1>F2，W1=W2，P1F2，W1>W2，P1>P2D. F1”、“=”或“＜”）；
（5）据实验测得的数据画出小灯泡U﹣I关系图像如图乙（坐标轴上的数值已被擦除），分析图像可知，当小灯泡两端电压为2V时，其实际功率在以下哪个范围内：___________。
A．P实≥0.625W
B．0.5W≤P实＜0.625W
C．0.4W＜P实＜0.5W
D．P实≤04W
（6）实验结束后，某同学设计了如图丙所示的电路来测定额定电压为3V的小灯泡的额定功率。已知电源电压为9V，定值电阻R的阻值为10Ω。请帮助他完成以下实验步骤：

①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为 ___________V时，小灯泡正常发光；
②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至最左端，此时电压表的示数为7V。
③小灯泡的额定功率P额=___________W。
29. 阅读短文，回答问题。
智能洁具
智能洁具（智能马桶、全自动洗碗机、智能浴缸等），具有温水洗净、暖风烘干、杀菌等功能，已进入百姓家庭。
某智能洁具为确保安全，插头带漏电保护装置，工作原理如图甲所示，连接洁具的火线与零线穿过环形铁芯。正常工作时，两线中的电流相等；若火线与零线中的电流不等，绕在铁芯上的线圈会产生电流，经放大后通过电磁铁吸起铁质开关S切断电源。这种洁具装有红外线感应装置，当人靠近时，感应装置自动升起洁具盖子，启动洗净功能，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗。喷水杆采用纳米银（直径为纳米级的银单质）材料，杀菌效果好。清洗结束，暖风烘干机自动开启烘干功能。
（1）如图甲所示可知该智能洁具应选用 __________线插头；
（2）当图甲中电磁铁下端是S极那么电磁铁线圈中电流从：_____________；（a流向b或b流向a）
（3）下列说法正确的是__________；
A.红外线感应装置利用超声波进行工作
B.暖风烘干是靠增大面积来加快水的汽化
C.纳米银是银分子，喷水杆材料具有良好的导电性
D.漏电保护装置内的火线与零线短路时，开关S不会被吸起
（4）当火线与零线中的电流相等，电磁铁__________（选填“有”或“无”）磁性；
（5）图乙为洁具的温控装置原理图电源电压不变。R1是滑动变阻器，R2是热敏电阻，其阻值随温度升高而减小。当R1两端电压U1增大到一定值时，控制电路将切断加热电路实现对水温的控制。冬天水温预设值要变大为使其正常工作，应 __________（填“增大”或“减小”）R1接入电路的阻值。光照强度
1级
2级
3级
4级
5级
6级
光敏电阻
80
50
30
24
20
18
