内蒙古包头市昆都仑区第三中学2023-2024学年九年级下学期阶段性测试物理试卷

这是一份内蒙古包头市昆都仑区第三中学2023-2024学年九年级下学期阶段性测试物理试卷，共6页。试卷主要包含了单选题，实验探究题，综合应用题等内容，欢迎下载使用。

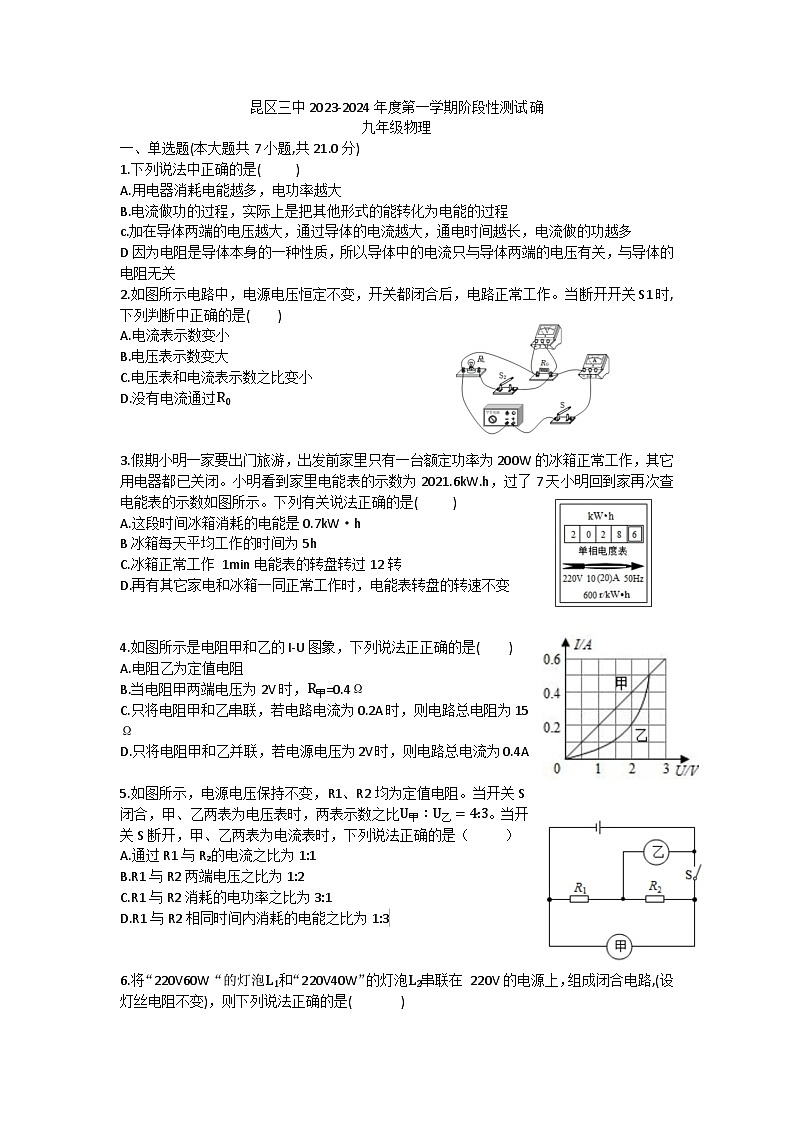

一、单选题(本大题共7小题,共21.0分)
1.下列说法中正确的是( )
A.用电器消耗电能越多，电功率越大
B.电流做功的过程，实际上是把其他形式的能转化为电能的过程
c.加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多
D因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
2.如图所示电路中，电源电压恒定不变，开关都闭合后，电路正常工作。当断开开关S1时,下列判断中正确的是( )
A.电流表示数变小
B.电压表示数变大
C.电压表和电流表示数之比变小
D.没有电流通过R0
3.假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW.h，过了7天小明回到家再次查电能表的示数如图所示。下列有关说法正确的是( )
A.这段时间冰箱消耗的电能是0.7kW·h
B冰箱每天平均工作的时间为5h
C.冰箱正常工作 1min电能表的转盘转过12转
D.再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
4.如图所示是电阻甲和乙的I-U图象，下列说法正正确的是( )
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R甲=0.4Ω
C.只将电阻甲和乙串联，若电路电流为0.2A时，则电路总电阻为15Ω
D.只将电阻甲和乙并联，若电源电压为2V时，则电路总电流为0.4A
5.如图所示，电源电压保持不变，R1、R2均为定值电阻。当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=4:3。当开关S断开，甲、乙两表为电流表时，下列说法正确的是（ ）
A.通过R1与R₂的电流之比为1:1
B.R1与R2两端电压之比为1:2
C.R1与R2消耗的电功率之比为3:1
D.R1与R2相同时间内消耗的电能之比为1:3

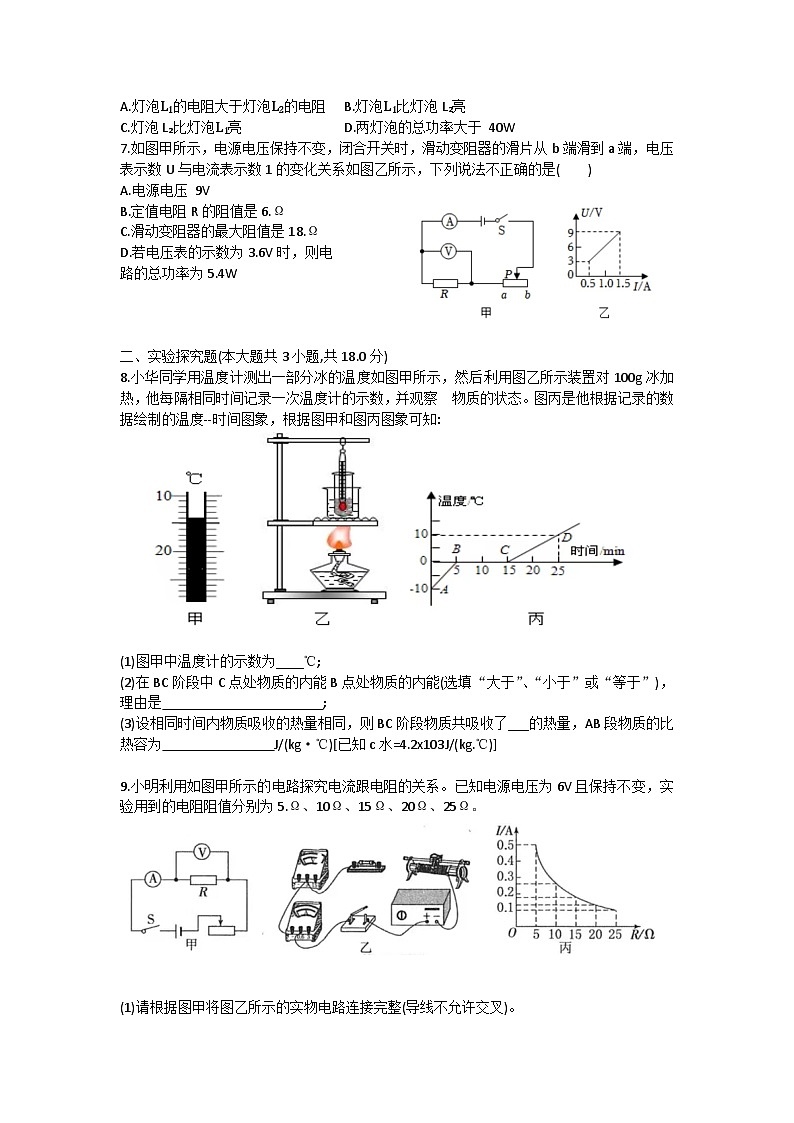

6.将“220V60W“的灯泡L1和“220V40W”的灯泡L2串联在 220V的电源上，组成闭合电路,(设灯丝电阻不变)，则下列说法正确的是( )
A.灯泡L1的电阻大于灯泡L2的电阻B.灯泡L1比灯泡L₂亮
C.灯泡L₂比灯泡L1亮 D.两灯泡的总功率大于 40W
7.如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片从b端滑到a端，电压表示数U与电流表示数1的变化关系如图乙所示，下列说法不正确的是( )
A.电源电压 9V
B.定值电阻R的阻值是6.Ω
C.滑动变阻器的最大阻值是18.Ω
D.若电压表的示数为3.6V时，则电
路的总功率为5.4W
二、实验探究题(本大题共3小题,共18.0分)
8.小华同学用温度计测出一部分冰的温度如图甲所示，然后利用图乙所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态。图丙是他根据记录的数据绘制的温度--时间图象，根据图甲和图丙图象可知:
(1)图甲中温度计的示数为____℃;
(2)在BC阶段中C点处物质的内能B点处物质的内能(选填“大于”、“小于”或“等于”)，理由是 ;
(3)设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了___的热量，AB段物质的比热容为 J/(kg·℃)[已知c水=4.2x103J/(kg.℃)]
9.小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5.Ω、10Ω、15Ω、20Ω、25Ω。
(1)请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。

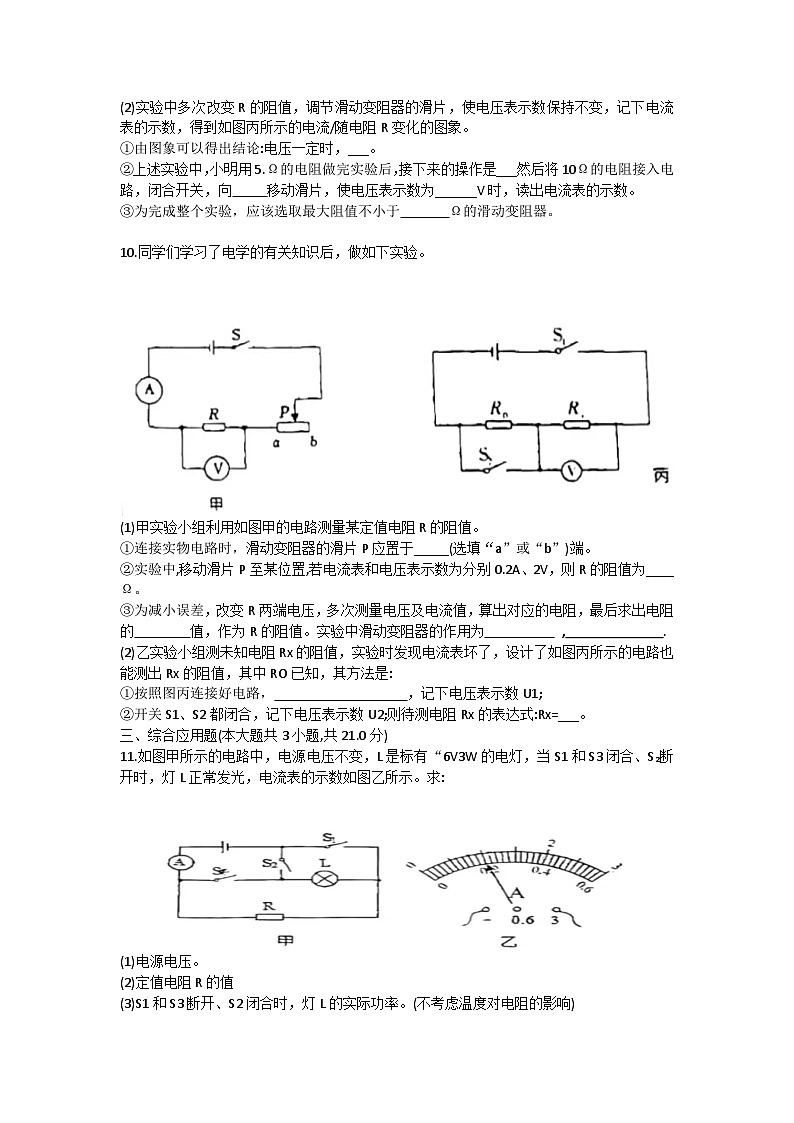

(2)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流/随电阻R变化的图象。
①由图象可以得出结论:电压一定时，___。
②上述实验中，小明用5.Ω的电阻做完实验后，接下来的操作是___然后将10Ω的电阻接入电路，闭合开关，向 移动滑片，使电压表示数为______V时，读出电流表的示数。
③为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
10.同学们学习了电学的有关知识后，做如下实验。
(1)甲实验小组利用如图甲的电路测量某定值电阻R的阻值。
①连接实物电路时，滑动变阻器的滑片P应置于_____(选填“a”或“b”)端。
②实验中,移动滑片P至某位置,若电流表和电压表示数为分别0.2A、2V，则R的阻值为____Ω。
③为减小误差，改变R两端电压，多次测量电压及电流值，算出对应的电阻，最后求出电阻的 值，作为R的阻值。实验中滑动变阻器的作用为 , .
(2)乙实验小组测未知电阻Rx的阻值，实验时发现电流表坏了，设计了如图丙所示的电路也能测出Rx的阻值，其中RO已知，其方法是:
①按照图丙连接好电路， ，记下电压表示数U1;
②开关S1、S2都闭合，记下电压表示数U2;则待测电阻Rx的表达式:Rx=___。
三、综合应用题(本大题共3小题,共21.0分)
11.如图甲所示的电路中，电源电压不变，L是标有“6V3W的电灯，当S1和S3闭合、S₂断开时，灯L正常发光，电流表的示数如图乙所示。求:
(1)电源电压。
(2)定值电阻R的值
(3)S1和S3断开、S2闭合时，灯L的实际功率。(不考虑温度对电阻的影响)
12.如图甲为某商场安装的扶梯自动计数器简化电路图。已知电源电压 U=12V,R1为光敏电阻,R2=20.Ω。当有光照射时R1=20Ω;当扶梯上有顾客经过，挡住射向的光R1线时，R1的阻值增大，计数器就计数一次。图乙为某段时间内R2两端的电压Uab随时间t变化的图象。
(1)当有光照射时，电路中的电流为多大?
(2)当扶梯上有顾客经过时，R1的阻值为多大?
(3)这段时间内电路消耗的电能是多少?
13.如图是冬季常用的一种暖手宝,它的主要结构就是一段电阻丝，做好防水处理后放入水袋中，通电一段时间后，水袋就可以较长时间保持温暖，请回答:
(1)暖手宝工作时的能量转化是什么?
(2)袋内装满水，利用了水的什么性质?
(3)通电加热时，为什么暖手宝很快就会发热，但连接暖手宝的导线却不热?
昆区三中2023-2024年度第一学期阶段性测试确
九年级物理
答案
一、单选
1C , 2A 3C 4C 5C 6C 7C
二实验探究
8（1）-14℃
（2）大于，晶体熔化过程吸热
（3）4.2×103
9（1）
（2）①导体中电流与电阻成反比
②断开开关；左；右；2.5
10.（1）①b ②10 ③平均；保护电路；调节电流
（2）①只闭合开关S1
②U1R0U2-U1
11.
1
12.
13 (1)电能转内能;
(2)水的比热容大;
(3)导线电阻很小，而暖手宝电阻非常大，暖手宝和导线串联，串联电路电流处处相等，由Q=I2Rt可知，在相同时间内，暖手宝电阻大产生的热量多，而导线电阻小产生的热量少。
