陕西省韩城市新城区第四初级中学2024年初中学业水平考试模拟卷物理及答案
展开
这是一份陕西省韩城市新城区第四初级中学2024年初中学业水平考试模拟卷物理及答案，共14页。试卷主要包含了本试卷分为第一部分等内容，欢迎下载使用。

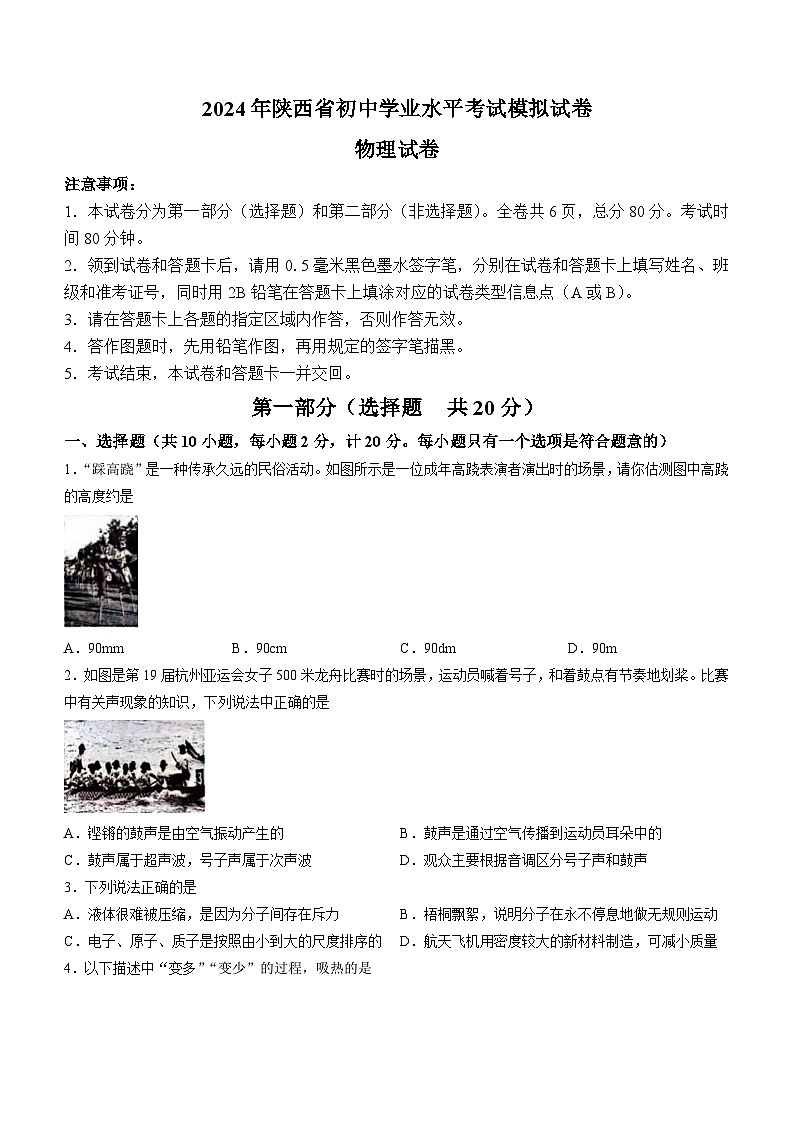

注意事项：
1．本试卷分为第一部分（选择题）和第二部分（非选择题）。全卷共6页，总分80分。考试时间80分钟。
2．领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡上填写姓名、班级和准考证号，同时用2B铅笔在答题卡上填涂对应的试卷类型信息点（A或B）。
3．请在答题卡上各题的指定区域内作答，否则作答无效。
4．答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5．考试结束，本试卷和答题卡一并交回。
第一部分（选择题共20分）
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．“踩高跷”是一种传承久远的民俗活动。如图所示是一位成年高跷表演者演出时的场景，请你估测图中高跷的高度约是
A．90mmB．90cmC．90dmD．90m
2．如图是第19届杭州亚运会女子500米龙舟比赛时的场景，运动员喊着号子，和着鼓点有节奏地划桨。比赛中有关声现象的知识，下列说法中正确的是
A．铿锵的鼓声是由空气振动产生的B．鼓声是通过空气传播到运动员耳朵中的
C．鼓声属于超声波，号子声属于次声波D．观众主要根据音调区分号子声和鼓声
3．下列说法正确的是
A．液体很难被压缩，是因为分子间存在斥力B．梧桐飘絮，说明分子在永不停息地做无规则运动
C．电子、原子、质子是按照由小到大的尺度排序的D．航天飞机用密度较大的新材料制造，可减小质量

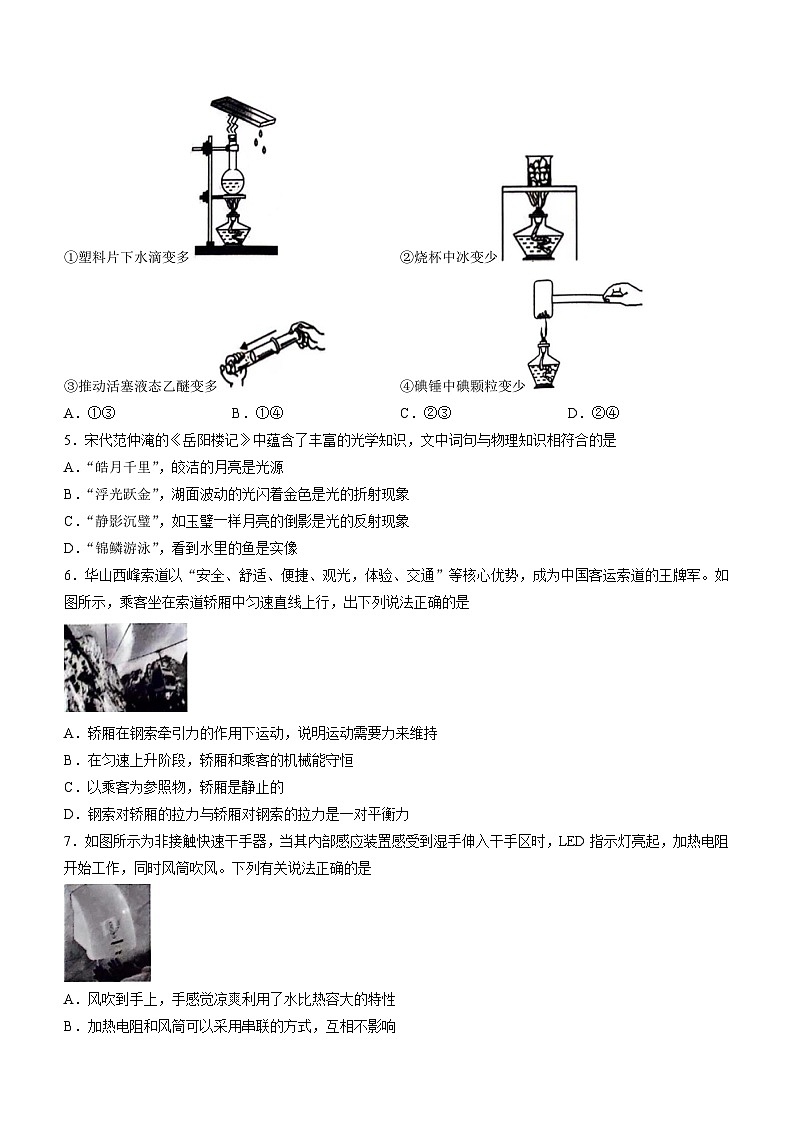

4．以下描述中“变多”“变少”的过程，吸热的是
①塑料片下水滴变多②烧杯中冰变少
③推动活塞液态乙醚变多④碘锤中碘颗粒变少
A．①③B．①④C．②③D．②④
5．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文中词句与物理知识相符合的是
A．“皓月千里”，皎洁的月亮是光源
B．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
C．“静影沉璧”，如玉璧―样月亮的倒影是光的反射现象
D．“锦鳞游泳”，看到水里的鱼是实像
6．华山西峰索道以“安全、舒适、便捷、观光，体验、交通”等核心优势，成为中国客运索道的王牌军。如图所示，乘客坐在索道轿厢中匀速直线上行，出下列说法正确的是
A．轿厢在钢索牵引力的作用下运动，说明运动需要力来维持
B．在匀速上升阶段，轿厢和乘客的机械能守恒
C．以乘客为参照物，轿厢是静止的
D．钢索对轿厢的拉力与轿厢对钢索的拉力是一对平衡力

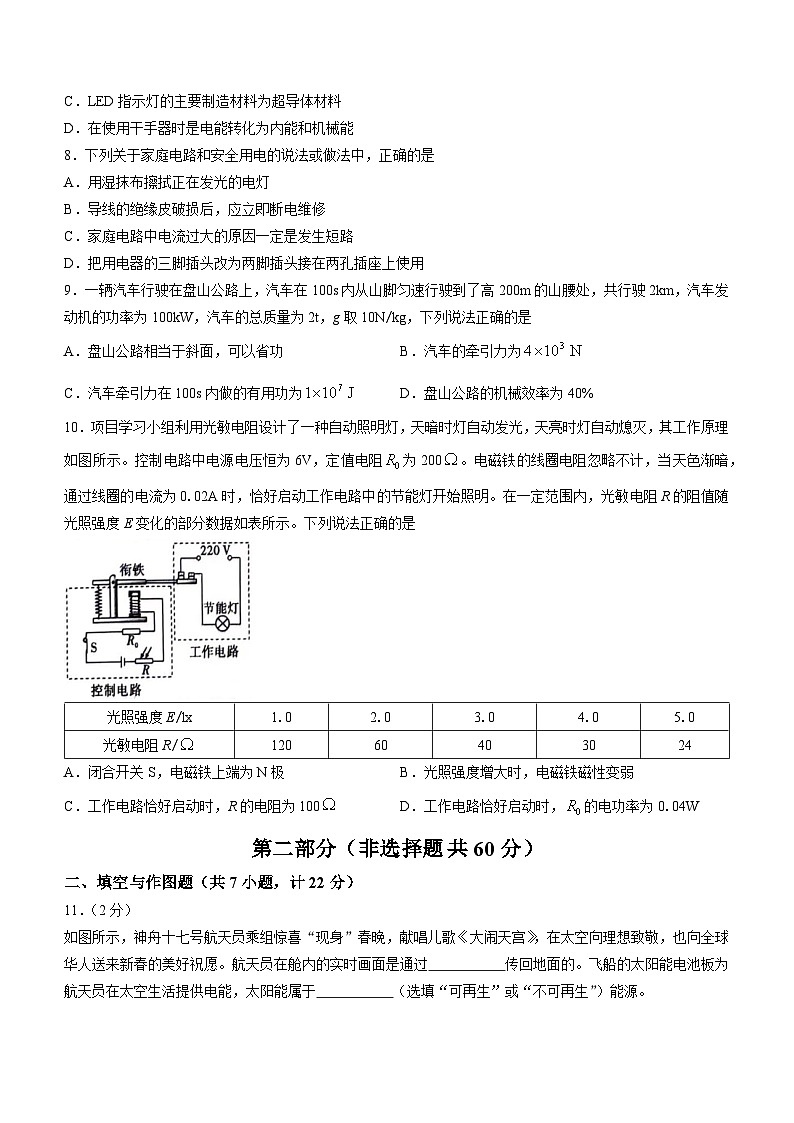

7．如图所示为非接触快速干手器，当其内部感应装置感受到湿手伸入干手区时，LED指示灯亮起，加热电阻开始工作，同时风筒吹风。下列有关说法正确的是
A．风吹到手上，手感觉凉爽利用了水比热容大的特性
B．加热电阻和风筒可以采用串联的方式，互相不影响
C．LED指示灯的主要制造材料为超导体材料
D．在使用干手器时是电能转化为内能和机械能
8．下列关于家庭电路和安全用电的说法或做法中，正确的是
A．用湿抹布擦拭正在发光的电灯
B．导线的绝缘皮破损后，应立即断电维修
C．家庭电路中电流过大的原因一定是发生短路
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
9．一辆汽车行驶在盘山公路上，汽车在100s内从山脚匀速行驶到了高200m的山腰处，共行驶2km，汽车发动机的功率为100kW，汽车的总质量为2t，g取10N/kg，下列说法正确的是
A．盘山公路相当于斜面，可以省功B．汽车的牵引力为
C．汽车牵引力在100s内做的有用功为D．盘山公路的机械效率为40%
10．项目学习小组利用光敏电阻设计了一种自动照明灯，天暗时灯自动发光，天亮时灯自动熄灭，其工作原理如图所示。控制电路中电源电压恒为6V，定值电阻为200。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路中的节能灯开始照明。在一定范围内，光敏电阻R的阻值随光照强度E变化的部分数据如表所示。下列说法正确的是
A．闭合开关S，电磁铁上端为N极B．光照强度增大时，电磁铁磁性变弱
C．工作电路恰好启动时，R的电阻为100D．工作电路恰好启动时，的电功率为0.04W
第二部分（非选择题共60分）
二、填空与作图题（共7小题，计22分）
11．（2分）
如图所示，神舟十七号航天员乘组惊喜“现身”春晚，献唱儿歌《大闹天宫》，在太空向理想致敬，也向全球华人送来新春的美好祝愿。航天员在舱内的实时画面是通过 传回地面的。飞船的太阳能电池板为航天员在太空生活提供电能，太阳能属于 （选填“可再生”或“不可再生”）能源。
（第11题图）
12．（3分）
如图是3月12日植树节当天同学们植树时的情景。铲土时铁锹属于 （选填“省力”“费力”或“等臂”）杠杆。用铁锹可将掘出的土块拍碎，说明了力可以改变物体的 ；铁锹头松了，将铁锹倒立，铁锹柄用力撞击硬地面，可以紧固铁锹头，这是由于铁锹头具有 。
（第12题图）
13．（4分）
“灯火暖长安．龙启中国年”2024大明宫上元唐宫灯会巨型花灯齐耀长安。如图是小明用摄像机拍摄的花灯图片，若拍摄该图片时镜头的焦距为f，为保证成像清晰，镜头到感光元件的距离v应满足的条件是 ，当摄像机靠近花灯时，花灯在摄像机感光元件上所成的像 （选填“变大”“变小”或“不变”）。患有近视眼的小明看到的花灯很模糊；这是由于花灯的像成在了视网膜的 （选填“前”或“后”）方，需要佩戴由 透镜制成的眼镜进行矫正。
（第13题图）
14．（3分）
“六冲程发动机是内燃机的项新发展。在普通四冲程发动机的四个冲程工作后，把水喷进炽热的汽缸里面，水马上就变成了温度高的水蒸气，这属于 （填物态变化名称）现象，缸里面水蒸气的内能（选填“增大”“减小”或“不变”） ，体积急剧膨胀1600倍，推动活塞再次做功，产生第五冲程。第六冲程是让水蒸气进入冷凝器，变成可再次注入气缸的水。如此一来，每6个冲程中就出现 个做功冲程。
15．（4分）
屋顶风帽（如图）是利用自然风使风帽旋转实现室内换气的装置，只要速度为0.2m/s的微风即可让其轻盈运转。风帽转动时其内部空气流速变大、压强变 ，室内的污浊气体在 的作用下被排出。一个底面积为20、高度为10cm的圆柱形杯子装满水时，水对杯子底部的压强为 Pa，水对杯子底部的压力大小为 N。（杯壁和杯底的厚度忽略不计，g取10N/kg，）
16．（2分）
如图所示，电源电压保持不变，灯泡L标有“12V2A”字样（忽略灯丝电阻的变化），当开关、闭合，滑动变阻器滑片P置于a端时，灯泡正常发光，电流表示数为4A，滑动变阻器的最大阻值是 ；当开关闭合、断开，滑片P置于b端时，通电30s滑动变阻器产生的热量是 J。
17．（4分）
（1）如图甲是学校档案室的人脸和指纹双识别系统，要求人脸识别成功（闭合），且指纹识别成功（闭合）才能由电动机M自动打开防盗门锁，请将电路连接完整。
甲
（2）戥（děng）子是凝聚我国古代劳动人民智慧的一种小型杆秤，如图乙是药房里使用戥子称量中药时的示意图，图中已标注阻力，请作出阻力臂和动力的示意图。
乙
三、实验与探究题（共4小题，计22分）
18．（4分）
按要求完成填空。
（1）如图甲所示的电能表示数为 kW·h。
甲
（2）如图乙，在“探究平面镜成像特点”的实验中，取两支完全相同的蜡烛A和B，将蜡烛A点燃后放在玻璃板前10cm处，未点燃的蜡烛B放在玻璃板后且与玻璃板相距 cm才能与蜡烛A的像完全重合。
乙
（3）如图丙，用一根摩擦过的气球靠近空易拉罐，发现空易拉罐向气球方向滚动，这是利用了带电体具有
的性质。
丙
（4）如图丁，该实验装置可以说明 （选填“发电机”或“电动机”）的工作原理。
丁
19．（4分）
在“探究电流与电压的关系”实验中：
（1）请用笔画线代替导线，将甲图中电路连接完整，要求滑片P向A端滑动时，滑动变阻器接入电路的电阻变大（连线时导线不允许交叉）。
甲
（2）正确连接好电路后闭合开关，发现电压表有示数且接近3V，电流表无示数，移动滑片P，两表示数均无变化，则故障原因是 。
丙
（3）排除故障后，移动滑片P到某一位置时电流表示数如乙图所示，为 A。
乙
（4）实验中测得多组数据，绘制出电阻R的I－U图像如图丙所示．由可得到结论：
。
20．（7分）
在探究“滑动摩擦力的大小与什么因素有关”的实验中：
（1）水平匀速拉动木块前，应将弹簧测力计沿 （选填“水平”“竖直”或“任意”）方向放置，然后进行调零。
（2）小明做了如图1所示探究实验：（木块各表面粗糙程度相同）
图1
①探究滑动摩擦力的大小与压力的大小是否有关，应对比图1中 两次实验，可以得出结论：在接触面粗糙程度一定时，压力越 ，滑动摩擦力越大。
②比较甲、丙两次实验可知，滑动摩擦力大小与接触面面积 （选填“有关”或“无关”）。
③比较甲、丁两次实验可探究滑动摩擦力大小与 的关系。
（3）某物理小组改进实验装置后，用频闪拍照来判断物体是否做匀速直线运动，实验装置如图2所示，表面粗糙的长木板固定在水平实验台上，右端装有定滑轮，不计绳重和滑轮的摩擦，放开钩码，滑块在长木板上运动。调节钩码个数，使滑块做匀速直线还动，滑块的频闪照片如图3所示，该过程中弹簧测力计的示数为2N，则滑块从A位置运动到B位置的距离是 cm，滑块从A位置运动到B位置克服摩擦力做的功为 J。
图2图3
21．（7分）
如图甲所示，小林在池塘边拾起一块扁平的石块，侧着身，挥动手臂用力将石块甩到水面上，石块在水面上不断俯冲和跃起弹向池塘的尽头，这就是我们熟悉的“打水漂”游戏。某物理兴趣小组想探究“石块在水面上弹跳的次数与什么因素有关”，并进行以下探究：
甲
（1）“打水漂”时石块在接触水面后水会使石块弹起，然后在 的作用下石块又会落向水面，所以才会出现石块弹跳的情况。石块下落过程中，重力势能 （选填“增大”“减小”或“不变”）。
（2）同学们猜想石块在水面上弹跳的次数可能与石块的入水速度和入水角度有关，于是他们设计并制作了一个“投石机”，将相同的扁平石块以一定角度日投入足够长的水池中（如图乙所示），同时用高速摄像机拍下石块在水面弹跳的过程，并将实验数据记录在表中。
乙
①分析实验序号为 的三次数据，可探究弹跳次数与入水速度的关系。实验结果表明：相同石块，当入水角度相同时，入水速度越大，石块在水面上弹跳的次数越 。
②分析比较4、5，6、7四次实验数据可以得出：当入水速度一定时， 。同学们还发现当入水角度约为 度时具有最佳的弹跳效果，当入水角度等于或大于 度时石块会直接进入水下而不产生弹跳。
四、综合题（共2小题，计16分）
22．（8分）
如图甲所示是一款深受消费者认可的家用多功能锅，它能实现高温、中温和低温三种加热功能，其内部电路简图如图乙所示，、为阻值不变的发热电阻，。下表是该多功能锅铭牌上的部分参数。
甲乙
（1）用多功能锅煮饭时，通过 的方式使食物的内能增大。
（2）该多功能锅处于低温挡正常工作时，电路中的电流是多少？
（3）当开关闭合，接 （选填“a”或“b”）时，该多功能锅处于中温挡，中温挡时的额定功率是多少？
（4）不计热量损失，某次使用该多功能锅的高温挡，将质量为5kg，初温为20℃的一锅粥加热至80℃，用时25分钟，则此过程中高温挡的实际功率是多少？[]
23．（8分）
如图是世界上载电量最大的纯电动旅游客船——“长江三峡1号”，相比于传统动力游轮，“长江三峡1号”利用清洁水电驱动，每年可替代燃油约530吨，减少有害气体排放1600多吨，是一艘真正实现“零污染、零排放”的绿色船舶。“长江三峡1号”的动力来源是总电池容量约8600kW·h的电池组，可在停靠的码头进行充电；它采用10kV的高压充电装置，5个小时可将电池充满，满电能以16km/h的速度连续航行约100km。求：
（1）该船的满载排水量为2000t，则满载时船静止在水面上受到的浮力为 N，排开水的体积是多少？（g取10N/kg，）
（2）假设该船的充电效率为100%，则充电时的电流是多少？
（3）假设“长江三峡1号”电能转化为机械能的效率为85%，目前市场现有主流柴油机的效率为43%。“长江三峡1号”以16km/h的速度连续航行100km，行驶的时间是多少h？可节约多少kg的柴油？（柴油的热值取，计算结果保留整数）
试卷类型：A
2024年初中学业水平考试模拟卷
物理试卷参考答案及评分标准
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．B2．B3．A4．D5．C6．C7．D8．B9．D10．C
二、填空与作图题（共7小题，计22分）
11．（2分，每空1分）
电磁波可再生
12．（3分，每空1分）
费力形状惯性
13．（4分，每空1分）
f＜v＜2f变大前凹
14．（3分，每空1分）
汽化增大2
15．（4分，每空1分）
小大气压（或大气压强）10002
16．（2分，每空1分）
6180
17．
（1）（2分）如图甲所示，正确连接电路得2分。
甲
（2）（2分）如图乙所示，正确作出阻力臂得1分，正确作出动力的示意图得1分。
乙
三、实验与探究题（共4小题，计22分）
18．（4分，每空1分）
（1）2035.6
（2）10
（3）吸引轻小物体
（4）发电机
19．（4分，作图1分，每空1分）
（1）如图所示
（2）定值电阻R断路
（3）0.2
（4）电阻一定时，通过导体的电流与导体两端的电压成正比
20．（7分，每空1分）
（1）水平
（2）①甲、乙大
②无关
③接触面粗糙程度
（3）1.700.068
21．（7分，每空1分）
（1）重力减小
（2）①1、2、5多
②随着入水角度的增大，石块在水面上弹跳的次数先增多后减少2045
四、综合题（共2小题，计16分）
22．（8分）解：
（1）热传递
（2）由P＝UI可知，处于低温挡时，电路中的电流：
（3）b
由可知，中温挡的额定功率：
（4）一锅粥吸收的热量：
不计热量损失，多功能锅消耗的电能：
由W＝Pt可知，此时高温挡的实际功率：
23．（8分）
解：
（1）
满载时船排开水的体积：
（其他解法正确也可得分）
（2）已知总电池容量，充电电压，充电时间。则由W＝UIt得，充电时的电流：
（3）该船满电以16km/h的速度连续航行约100km，行驶的时间：
该过程输出的有用功：
如果用效率为43%的主流柴油机工作，柴油完全燃烧放出的热量为：
需要消耗的柴油质量：
，
故可节约柴油1423kg
光照强度E/lx
1.0
2.0
3.0
4.0
5.0
光敏电阻R/
120
60
40
30
24
实验序号
入水速度v/（m/s）
入水角度/°
弹跳次数/次
1
2.5
20
1
2
10
20
6
3
10
45
0
4
20
10
10
5
20
20
18
6
20
30
8
7
20
45
0
8
20
60
0
额定电压
高温额定功率
中温额定功率
低温额定功率
220V
1000W
220W
