中考物理一轮复习重难点突破及题型归类27.《电路综合》

这是一份中考物理一轮复习重难点突破及题型归类27.《电路综合》，共8页。试卷主要包含了电路元件的作用，13，14等内容，欢迎下载使用。

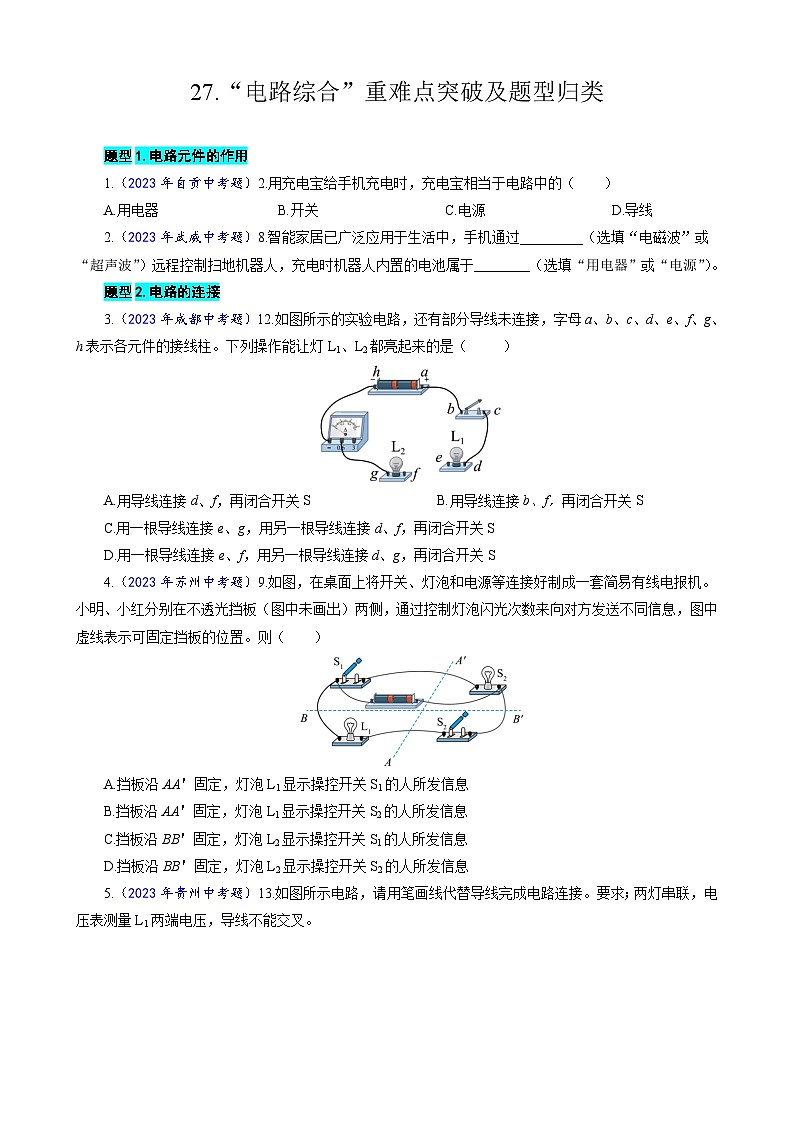

题型1.电路元件的作用
1.（2023年自贡中考题）2.用充电宝给手机充电时，充电宝相当于电路中的（ ）
A.用电器 B.开关 C.电源 D.导线
2.（2023年武威中考题）8.智能家居已广泛应用于生活中，手机通过_________（选填“电磁波”或“超声波”）远程控制扫地机器人，充电时机器人内置的电池属于________（选填“用电器”或“电源”）。
题型2.电路的连接
3.（2023年成都中考题）12.如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯L1、L2都亮起来的是（ ）
A.用导线连接d、f，再闭合开关S B.用导线连接b、f，再闭合开关S
C.用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D.用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
4.（2023年苏州中考题）9.如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（ ）
A.挡板沿AA＇固定，灯泡L1显示操控开关S1的人所发信息
B.挡板沿AA＇固定，灯泡L1显示操控开关S2的人所发信息
C.挡板沿BB＇固定，灯泡L2显示操控开关S1的人所发信息
D.挡板沿BB＇固定，灯泡L2显示操控开关S2的人所发信息
5.（2023年贵州中考题）13.如图所示电路，请用笔画线代替导线完成电路连接。要求；两灯串联，电压表测量L1两端电压，导线不能交叉。

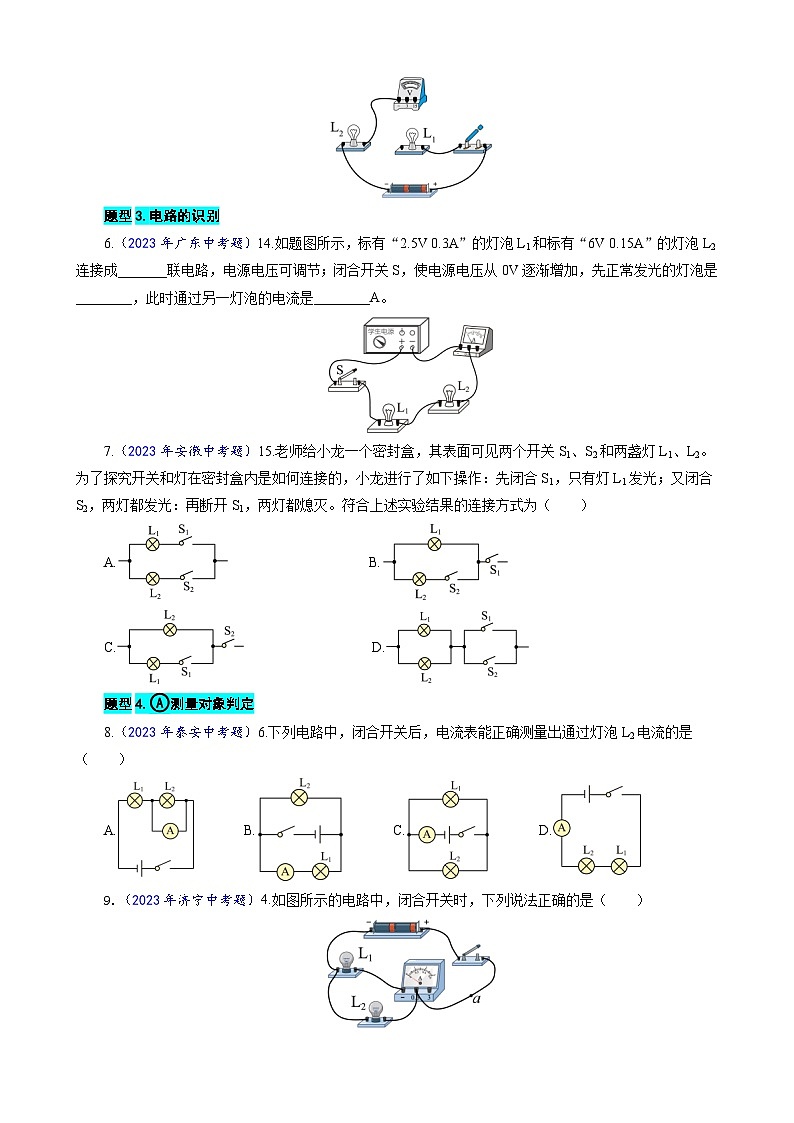

题型3.电路的识别
6.（2023年广东中考题）14.如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成_______联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是________，此时通过另一灯泡的电流是________A。
7.（2023年安徽中考题）15.老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。符合上述实验结果的连接方式为（ ）
A. B.
C. D.
题型4. eq \\ac(○,A)测量对象判定
8.（2023年泰安中考题）6.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（ ）
A. B. C. D.
9.（2023年济宁中考题）4.如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A.灯L1与灯L2串联 B.开关只能控制灯L2
C.电流表测灯L1的电流 D.电流方向：从电流表经a流向开关

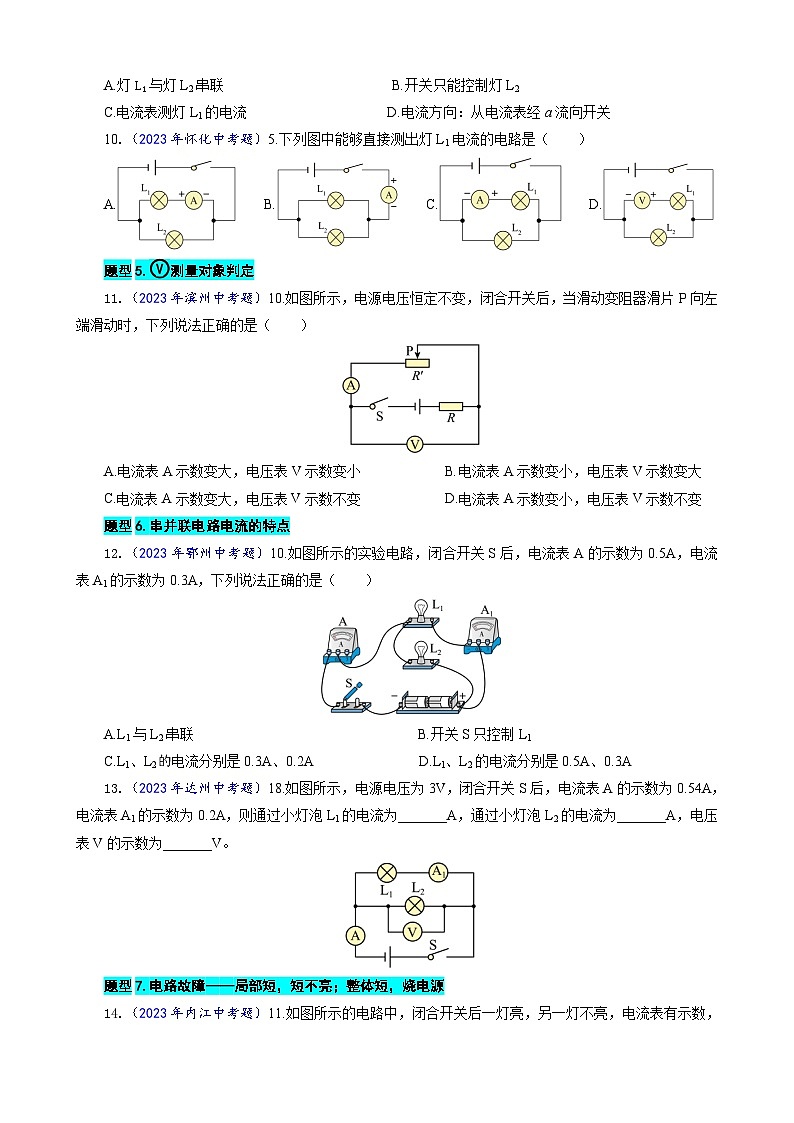

10.（2023年怀化中考题）5.下列图中能够直接测出灯L1电流的电路是（ ）
A. B. C. D.
题型5. eq \\ac(○,V)测量对象判定
11.（2023年滨州中考题）10.如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）
A.电流表A示数变大，电压表V示数变小 B.电流表A示数变小，电压表V示数变大
C.电流表A示数变大，电压表V示数不变 D.电流表A示数变小，电压表V示数不变
题型6.串并联电路电流的特点
12.（2023年鄂州中考题）10.如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）
A.L1与L2串联 B.开关S只控制L1
C.L1、L2电流分别是0.3A、0.2A D.L1、L2的电流分别是0.5A、0.3A
13.（2023年达州中考题）18.如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为_______A，通过小灯泡L2的电流为_______A，电压表V的示数为_______V。
题型7.电路故障——局部短，短不亮；整体短，烧电源
14.（2023年内江中考题）11.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）
A.L1短路 B.L1断路 C.L2短路 D.L2断路
15.（2023年泰安中考题）8.如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
A.可能是灯泡L1短路 B.可能是灯泡L2短路
C.可能是灯泡L1断路 D.一定是灯泡L2断路
16.（2023年永州中考题）12.如图所示，当开关S闭合后，电流表无示数，电压表的示数接近电源电压。若电路中只有一处故障，则故障可能是（ ）
A.灯L1断路 B.灯L1短路 C.灯L2断路 D.灯L2短路
17.（2023年烟台中考题）14.在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（ ）
A.灯L1断路 B.灯L2断路 C.灯L1短路 D.灯L2短路
18.（2023年达州中考题）10.如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A.灯泡L1和L2发光时，两灯并联 B.灯泡熄灭是由于灯L2断路造成的
C.灯泡熄灭是由于灯L1断路造成的 D.灯泡熄灭是由于灯L2短路造成的
19.（2023年常德中考题）11.如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A.L1断路、L2断路 B.L1断路、L2通路 C.L1通路、L2断路 D.L1短路、L2断路
题型8.电路设计
1.安全带问题
20.（2023年邵阳中考题）14.细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在座椅上时，座椅下的开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。下列按要求设计的电路图最合理的是（ ）
A. B. C. D.
21.（2023年烟台中考题）12.为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关S1闭合，提示灯亮；系上安全带后，开关S2也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A. B. C. D.
2.智能头盔问题
22.（2023年遂宁中考题）7.张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A. B. C. D.
3.人脸识别问题
23.（2023年自贡中考题）15.如图，在动车站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（ ）
A. B. C. D.
4.声光控问题
24.（2023年岳阳中考题）9.为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是（ ）
A. B.
C. D.
5.智能密码锁问题
25.（2023年泸州中考题）5.智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。下列符合该智能锁电路设计的是（ ）
A. B. C. D.
26.（2023年通辽中考题）7.常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A. B. C. D.
6.前后门问题
27.（2023年扬州中考题）6.物流仓库值班室，当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是（ ）
A. B. C. D.
28.（2023年临沂中考题）11.中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前后门来人的电路为：前门来人闭合开关S1时，红灯L1亮、电铃响；后门来人闭合开关S2时，绿灯L2亮、电铃响，下列四种电路，符合要求的是（ ）
A. B. C. D.
7.按生活要求设计问题
29.（2023年潍坊中考题）7.如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）
A. B. C. D.
参考答案：
1.C 2.电磁波；用电器 3.C 4.B 5. 6.串；L2；0.15
7.B 8.D 9.C 10.C 11.A 12.C 13.①0.2；②0.34；③3 14.A 15.B
16.A 17.A 18.C 19.B 20.B 21.A 22.C 23.B 24.A 25.B 26.C
27.D 28.B 29.D
