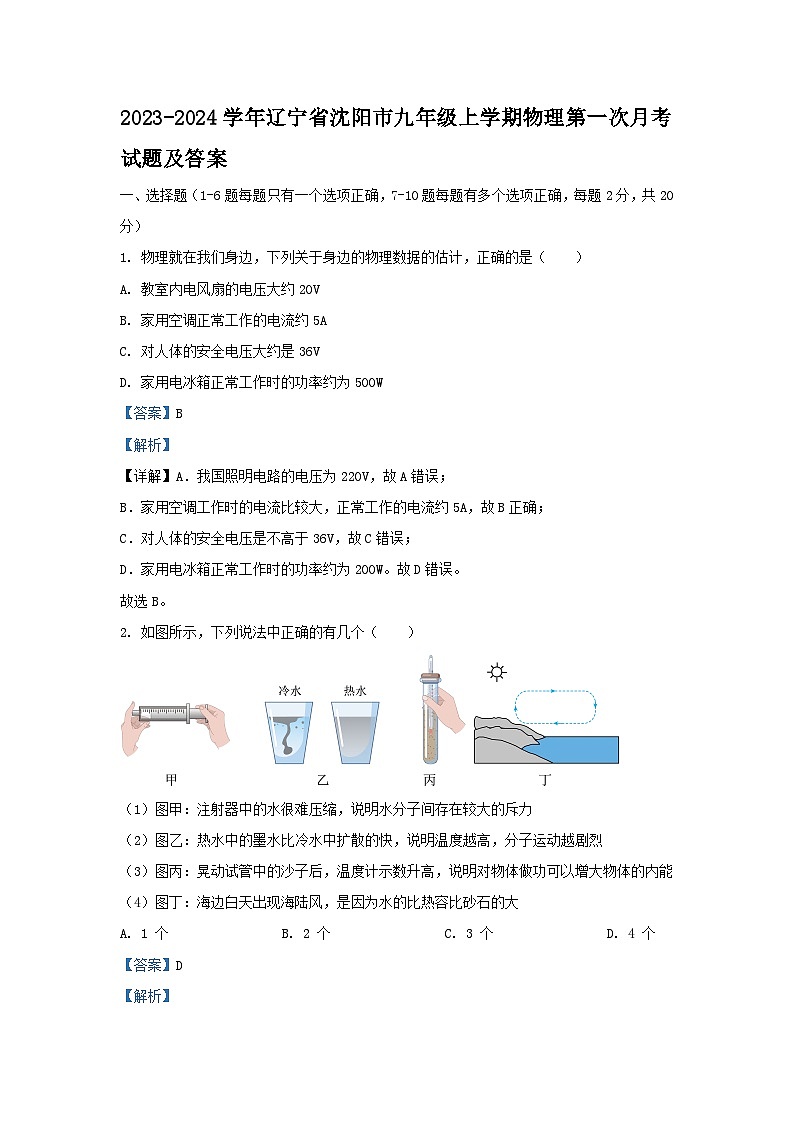

1. 物理就在我们身边，下列关于身边的物理数据的估计，正确的是（ ）
A. 教室内电风扇的电压大约20V
B. 家用空调正常工作的电流约5A
C. 对人体的安全电压大约是36V
D. 家用电冰箱正常工作时的功率约为500W
【答案】B
【解析】
【详解】A．我国照明电路的电压为220V，故A错误；
B．家用空调工作时的电流比较大，正常工作的电流约5A，故B正确；
C．对人体的安全电压是不高于36V，故C错误；
D．家用电冰箱正常工作时的功率约为200W。故D错误。
故选B。
2. 如图所示，下列说法中正确的有几个（ ）

（1）图甲：注射器中的水很难压缩，说明水分子间存在较大的斥力
（2）图乙：热水中的墨水比冷水中扩散的快，说明温度越高，分子运动越剧烈
（3）图丙：晃动试管中的沙子后，温度计示数升高，说明对物体做功可以增大物体的内能
（4）图丁：海边白天出现海陆风，是因为水的比热容比砂石的大
A. 1 个B. 2 个C. 3 个D. 4 个
【答案】D
【解析】
【详解】（1）图甲中，注射器中的水之所以很难压缩，是因为分子间存在斥力，故（1）正确；
（2）图乙中，不同的物质，在相互接触时彼此进入对方的现象是扩散现象，扩散的快慢跟温度有关，温度越高，扩散越快，滴入热水中的墨水比滴入冷水中的墨水扩散得快，说明温度越高，分子运动越剧烈，故（2）正确；
（3）图丙中，晃动试管中的沙子后，克服摩擦做功，温度计示数升高，是通过做功的方式增大了内能，故（3）正确；
（4）图丁中，海边白天总是出现海陆风，是因为水的比热容大于砂石，陆地气温高，空气膨胀上升，气压减小造成的，故（4）正确。
故选D。

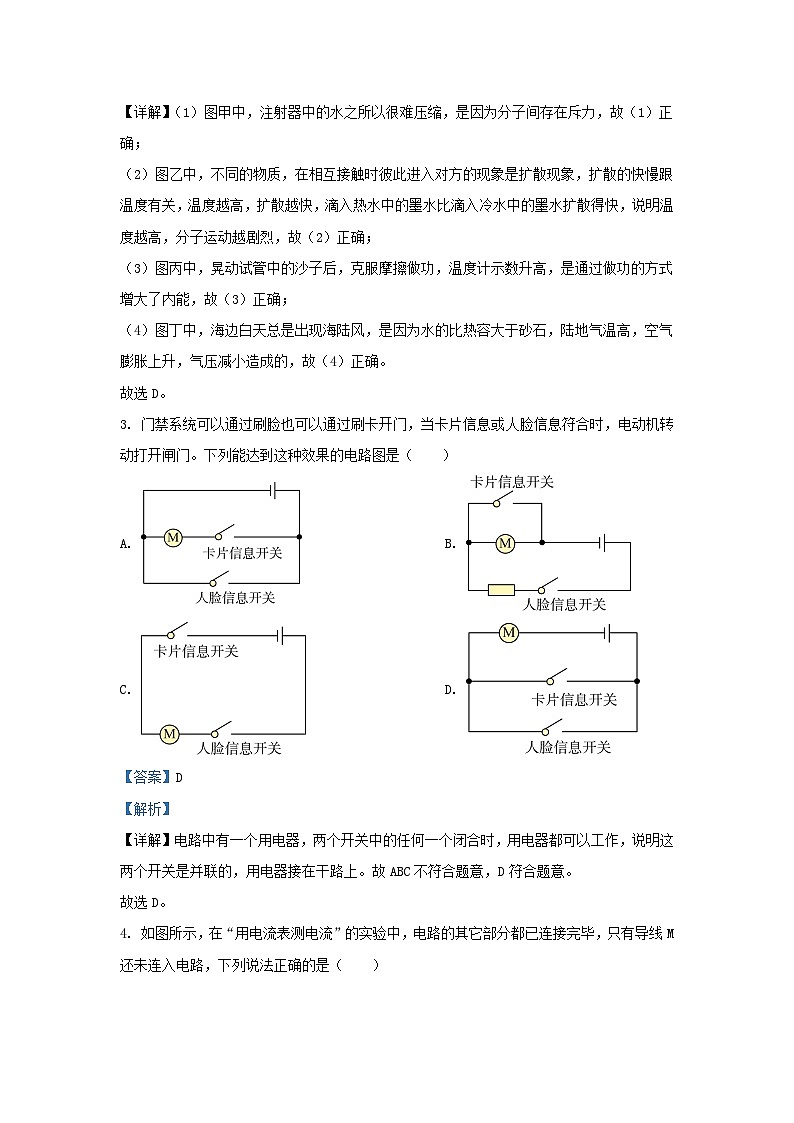

3. 门禁系统可以通过刷脸也可以通过刷卡开门，当卡片信息或人脸信息符合时，电动机转动打开闸门。下列能达到这种效果的电路图是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】电路中有一个用电器，两个开关中的任何一个闭合时，用电器都可以工作，说明这两个开关是并联的，用电器接在干路上。故ABC不符合题意，D符合题意。
故选D。

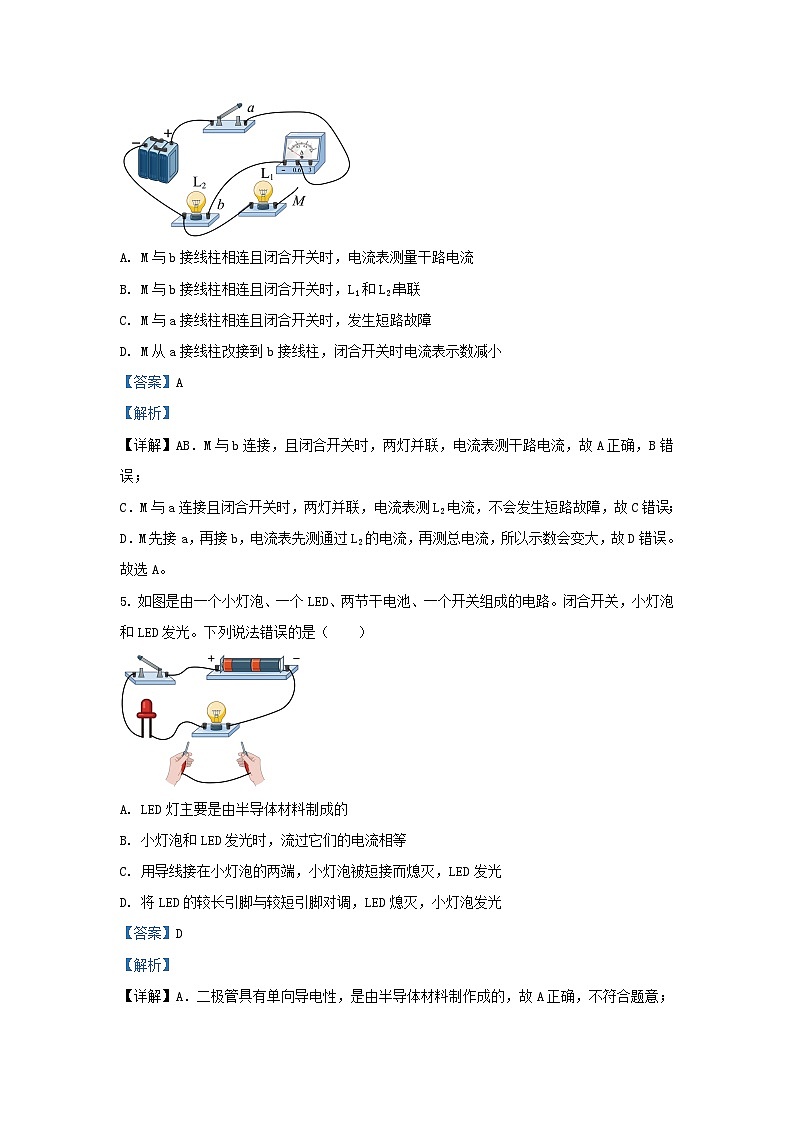

4. 如图所示，在“用电流表测电流”的实验中，电路的其它部分都已连接完毕，只有导线M还未连入电路，下列说法正确的是（ ）

A. M与b接线柱相连且闭合开关时，电流表测量干路电流
B. M与b接线柱相连且闭合开关时，L1和L2串联
C. M与a接线柱相连且闭合开关时，发生短路故障
D. M从a接线柱改接到b接线柱，闭合开关时电流表示数减小
【答案】A
【解析】
【详解】AB．M与b连接，且闭合开关时，两灯并联，电流表测干路电流，故A正确，B错误；
C．M与a连接且闭合开关时，两灯并联，电流表测L2电流，不会发生短路故障，故C错误；
D．M先接a，再接b，电流表先测通过L2的电流，再测总电流，所以示数会变大，故D错误。
故选A。
5. 如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路。闭合开关，小灯泡和LED发光。下列说法错误的是（ ）

A. LED灯主要是由半导体材料制成的
B. 小灯泡和LED发光时，流过它们的电流相等
C. 用导线接在小灯泡的两端，小灯泡被短接而熄灭，LED发光
D. 将LED的较长引脚与较短引脚对调，LED熄灭，小灯泡发光
【答案】D
【解析】
【详解】A．二极管具有单向导电性，是由半导体材料制作成的，故A正确，不符合题意；
B．由图可知，因为串联电路中电流处处相等，流过它们的电流相等，故B正确，不符合题意；
C．用一根导线接在小灯泡的两端，经过LED后，灯泡被短路，所以看到小灯泡熄灭了，故C正确，不符合题意；
D．二极管具有单向导电性，将LED的较长引脚与较短引脚对调，电流不能通过，LED和小灯泡均不发光，故D错误，符合题意。
故选D。
6. 如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中错误的是（ ）

A. 可知电源两端电压为6V
B. 可知L1两端电压为3.4V
C. 将电压表V2换成电流表，闭合开关，则L1亮，L2不亮
D. 将电压表V1换成电流表，闭合开关，电路短路
【答案】B
【解析】
【详解】由图可知，闭合开关，灯泡L1、L2串联，电压表V1测量电源电压，电压表V2测量L2两端的电压。
A．电压表V1的示数为6V，所以电源电压为6V，故A正确，不符合题意；
B．电压表V2的示数为3.4V，即L2两端的电压为3.4V，根据串联电路电压特点可知，L1两端电压为
U1=U-U2=6V-3.4V=2.6V
故B错误，符合题意；
C．将电压表V2换成电流表，则电路为L1简单电路，L2被短路，闭合开关，L1亮，L2不亮，故C正确，不符合题意；
D．将电压表V1换成电流表，闭合开关，电流表直接接在电源两极，电路短路，烧坏电源及电流表，故D正确，不符合题意。
故选B。
7. 随着人民生活水平的不断提高，小汽车已进入了千家万户，如图所示是一款四冲程小汽车汽油机工作的一个冲程，下列有关说法中正确的是 ）
A. 该冲程是汽油机的压缩冲程，工作时将机械能转化为内能
B. 该冲程气缸内物质的内能增大，是通过做功的方式实现的
C. 汽油机飞轮转速若为1200r/min，则ls内完成20个冲程
D. 汽油机的效率可达到50%
【答案】AB
【解析】
【详解】A．图中两个阀门都关闭，火花塞没有点火，活塞向上运动，表明该冲程是压缩冲程，将机械能转化为内能，故A正确；
B．压缩冲程中，活塞向上运动，压缩气缸内气体，对其做功，使其内能增大，因此这是通过做功的方式改变气缸内物质的内能，故B正确；
C．汽油机的飞轮转1转完成2个冲程，则1s内完成的冲程数
故C错误；
D．汽油机在工作时，需克服摩擦力做功，还有热量损失，一般效率较低，在20%至35%之间，所以它的效率不能达到50%，故D错误。
故选AB。
8. 如图所示的电路中，电源电压保持不变。闭合开关S，当R1滑片向右滑时，下列说法正确的是（ ）
A. 电压表V示数不变
B. 电压表V与电流表A1的示数比值变大
C. 电流表A2的示数不变
D. 电压表V与电流表A2的示数乘积变大
【答案】ABC
【解析】
【详解】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流，电压表测电源两端的电压；
ACD．因电源电压保持不变，滑片移动时，电压表示数不变；因并联电路中各支路独立工作、互不影响，滑片移动时R2的电流不变，即电流表A2的示数不变，则电压表V的示数与电流表A2示数的乘积不变，故AC正确，D错误；
B．当R1滑片向右滑时，滑动变阻器接入电路的电阻变大，由，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，干路电流变小A1的示数变小，所以电压表V与电流表A1示数的比值变大，故B正确。
故选ABC。
9. 如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器的规格为“50Ω 0.5A”，闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示(部分图像)，在保证电路安全的前提下，下列说法正确的是( )
A. 电源电压为6V
B. 的阻值为
C. 滑动变阻器可以调到的最大阻值是
D. 滑动变阻器可以调到的最小阻值是
【答案】AB
【解析】
【详解】A、B．由图甲可知，R1与R2串联，电压表测R2两端的电压，根据串联电路的电压特点和欧姆定律，由图乙信息可知电源电压：
，
解得，.故 A、B 符合题意．
C．根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，由于电源电压小于电压表所用量程的最大值，故变阻器接入电路的最大值为其本身的最大值，即，故 C不符合题意．
D．由滑动变阻器R2的规格为“50Ω 0.5A”可知，当移动滑片使电流表示数达到时，变阻器接入电路的电阻最小，则由串联电路的电压特点和欧姆定律可得变阻器可以调到的最小阻值：
，
故 D不符合题意．
10. 如图是小明家上月初和月末的电能表的表盘，下列选项中正确的是（ ）
A. 此表是用来测量用电器消耗的电功率
B. 小明家上月消耗的电能为
C. 小明家标有“”的电热水器和标有“”的空调能同时使用
D. 断开其它用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅消耗的电能为2000J
【答案】BC
【解析】
【详解】A．图示电能表是测量电路消耗电能的仪表，故A错误；
B．由图示知，小明家上月初和末电能表的读数分别为5546.7kW∙h、5637.8kW∙h，上月消耗的电能
W=5637.8kW∙h-5546.7kW∙h=91.1kW∙h
故B正确；
C．由电能表参数知，家庭电路允许的最大功率
P=UI=220V×20A=4400W
电热水器和空调同时使用时，电路的总功率
P总=P1+P2=1000W+15000W=3500W<4400W
电热水器和空调能同时使用，故C正确；
D．由电能表参数知，指示灯每闪烁1600次消耗1kW∙h的电能。指示灯闪烁32次，消耗的电能
故D错误。
故选BC。
二、填空题（每空一分，共18分）
11. 端午节是我国首个入选世界非物质文化遗产的节日，端午食粽的风俗由来已久。煮粽子时，闻到粽子的香味是______现象，改变粽子内能的方式是______。
【答案】 ①. 扩散 ②. 热传递
【解析】
【详解】[1]能闻到粽子的香味，由于分子不停地做无规则运动，属于扩散现象。
[2]煮粽子的过程是利用热传递的方法改变粽子的内能。
12. 火箭发射利用液氢做燃料是利用了它的 _______大；发射时发射塔下方利用水降温是利用了它的 ___________的性质；火箭加速升空的过程中和汽油机 _______冲程相同。
【答案】 ① 热值 ②. 比热容比较大 ③. 做功
【解析】
【详解】[1]由于受燃料体积的限制，应选用热值大的燃料，可以在相同质量的条件下，完全燃烧时放出更多的热量，故火箭采用液态氢作为燃料。
[2]因为水的比热容比较大，在质量相同，升高相同的温度，可以吸收更多的热量。
[3]汽油机的做功冲程中，燃气对活塞做功；火箭发射时是将内能转化为机械能，与汽油机的做功冲程相同。
13. 如图是脱下外衣后小明的头发“炸开”了，这是因为头发带了___________ （填“同种”或“异种”）电荷。由于日常活动时衣物间相互摩擦使衣服带了电，这是___________ 现象，如果电流方向是小明到外衣，那么外衣带的是___________ （填“正电”或“负电”）。

【答案】 ①. 同种 ②. 摩擦起电 ③. 负电
【解析】
【详解】[1]脱下外衣后小明的头发“炸开”了，这是因为头发带了同种电荷相互排斥造成的。
[2]由于日常活动时衣物间相互摩擦使衣服带了电，这是摩擦起电现象。
[3]如果电流方向是小明到外衣，那么电子移动的方向是外衣到小明，说明外衣上带有多余的电子，因此，外衣带负电。
14. 如图所示，将两段材料和长度均相同的导体A和B接入电路中，其中A比B粗，A和B的电阻分别为和，则___________ 。闭合开关后，它们两端的电压和，则___________ 。（均选填“>”、“<”或“=”）

【答案】 ①. ②.
【解析】
【详解】[1]因为两段导体的材料和长度均相同，A比B粗，故A的电阻小，即。[2]由图知，A、B串联，所以电流相等，即；因为
、
所以
15. 如图所示，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比，当开关S断开，甲、乙两表都为电流表时，两表的示数之比是__________。

【答案】2∶5
【解析】
【详解】当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R2两端的电压，已知，因串联电路中总电压等于各分电压之和，所以，R1、R2两端的电压之比
因串联电路中各处的电流相等，所以，由可得，两电阻的阻值之比
当开关S断开，甲、乙两表为电流表时，两电阻并联，电流表甲测通过R2支路的电流，电流表乙测干路电流，因并联电路中各支路两端的电压相等，所以，R1、R2两支路的电流之比
因并联电路中干路电流等于各支路电流之和，所以，两表示数之比
16. 如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图像。如图乙，把L和R并联到电压为4V的电路两端，则A1和A2的读数之比为_________；若把L和R串联到电压为5V的电路两端，L两端的电压是_________V。

【答案】 ①. 1∶3 ②. 1
【解析】
【详解】[1]并联电路中各支路两端的电压相等，将小灯泡L和定值电阻R并联在电源电压为4V的电路中时，它们两端的电压均为4V，由图像可知对应的电流
IL=0.8A，IR=0.4A
根据右图可知，闭合开关后，L、R并联，电流表A1测量通过R的电流，电流表A2测量干路电流，并联电路中干路电流等于各支路电流之和，干路电流
I=IL+IR=0.8A+0.4A=1.2A
则A1和A2的读数之比为
[2]把L和R串联到电压为5V的电路两端，根据串联电路的电流处处相等，从图中可知，当电路中的电流为0.4A时，L、R两端的电压分别为1V、4V，总电压为
U=1V+4V=5V
符合题目要求，故L两端的电压是1V。
17. 如图所示是一种输液报警器，它主要由电源、光电非接触式探测仪、蜂鸣器和音量旋钮等装置组成。当输液管内无药液时，光电非接触式探测仪会接通电路，蜂鸣器发出“嘀嘀”的报警声，来提醒病人和护士。光电非接触式探测仪的作用相当于电路中的___________，它和蜂鸣器应 ___________（填“串联”或“并联”）在电路中。若调节音量旋钮使报警声变大，则应 ___________（填“增大”或“减小”）音量旋钮接入电路的电阻。
【答案】 ①. 开关 ②. 串联 ③. 减小
【解析】
【详解】[1]光电非接触式探测仪能控制电路的通与断，其作用相当于电路中的开关。
[2]它和蜂鸣器应串联在电路中，控制蜂鸣器的通与断。
[3]若调节音量旋钮使报警声变大，则电路中的电流变大，即应减小音量旋钮接入电路的电阻。
18. 将一个硅二极管和阻值为23Ω的定值电阻串联，闭合开关，二极管导通，其两端的电压为0.7V，电流表的示数为0.1A。则电源电压为 _____V，定值电阻消耗的电功率为 _______W。
【答案】 ①. 3 ②. 0.23
【解析】
【详解】[1]由电路图可知，定值电阻与二极管串联，电流表测量电路中的电流根据欧姆定律可得定值电阻两端的电压
UR=IR=0.1A×23Ω=2.3V
串联电路总电压等于各部分电压之和，则电源两端的电压
U=UR+U管=2.3V+0.7V=3V
[2]定值电阻的电功率
P=URI=2.3V×0.1A=0.23W
三、计算题（每题9分，共18分）
19. 燃气灶烧水时，把体积为5L初温为20℃的水加热到70℃共燃烧了0.05kg天然气（假设天然气完全燃烧）。已知水的比热容为，天然气的热值为，。求：
（1）水的质量。
（2）水吸收的热量。
（3）燃气灶烧水时效率。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）水的质量
（2）水吸收的热量
（3）天然气完全燃烧放出的热量
燃气灶的效率
答：（1）水的质量为；
（2）水吸收的热量为；
（3）燃气灶烧水的效率为。
20. 如图所示，电源电压不变。当S2、S3闭合，S1断开时，电压表示数为6V。当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.3A，求：
（1）电源电压是多少？
（2）R1和R2的电阻值？
（3）当S1、S3断开，S2闭合时，工作1min R1消耗的电能是多少焦？
【答案】（1）6V；（2）20Ω；30Ω；（3）17.28J
【解析】
【详解】解：（1）当S2、S3闭合，S1断开时，R2单独连入电路，R2电压表测量两端的电压，电源电压等于R2两端的电压，即
U＝U2＝6V
（2）当S1、S3闭合，S2断开时，R1和R2并联，电流表A测干路电流，A1测R1的电流；通过R1的电流为I1＝0.3A；通过R2的电流为
I2＝I－I1＝0.5A－0.3A＝0.2A
因为并联，所以各支路两端电压均等于电源电压，即
U1＝U2＝U＝6V
由欧姆定律知，R1和R2的电阻值分别为
（3）当S1、S3断开，S2闭合时，R1和R2串联，电路中的电流为
工作1min R1消耗的电能是
W＝I2R1t＝(0.12A)2×20Ω×1×60s＝17.28J
答：（1）电源电压是6V；
（2）R1和R2的电阻值分别为20Ω和30Ω；
（3）当S1、S3断开，S2闭合时，工作1min R1消耗的电能是17.28J。
四、综合题（共24分）
21. 探究不同物质吸热能力。如图甲、乙所示，在两个相同的烧杯中加入初温、质量都相同的水和食用油。

（1）实验过程中水和食用油吸热多少是通过 ________来反映。
（2）根据图象可判断，a物质的比热容较大，a物质是 ________（填“水”或“食用油”），a和b的比热容之比ca：cb=________。
（3）下列事实能用上述实验结果解释的是 ________。
A．夏天给教室洒水，感觉凉爽
B．鸭蛋浸泡在盐水里一段时间后会变咸
C．长期堆放煤的水泥地面变黑
D．沿海地区昼夜温差比内陆地区小
（4）烧杯中的水第3min的内能 ________（填“大于”、“等于”或“小于”）第2min时水的内能。
（5）烧杯中的食用油在第2min时的比热容 ________（填“大于”、“等于”或“小于”）第1min时的比热容。
【答案】 ①. 加热时间 ②. 水 ③. 2∶1 ④. D ⑤. 大于 ⑥. 等于
【解析】
【详解】（1）[1]相同电加热器在相同的时间内产生的热量是相同的，在实验过程中，实验中食用油和水吸热的多少是通过加热时间的长短来反映的。
（2）[2][3]由图丙可知，a和b两种物质温度升高20℃，a和b加热时间分别是6min和3min，由转换法可知，吸热之比为2∶1，根据可知，物质a吸热能力强，比热容大，所以a物质是水，再根据可得a和b的比热容之比为
（3）[4]A．夏天给教室洒水，感觉凉爽，是由于水蒸发吸热造成的，故A不符合题意；
B．用盐水腌蛋，一段时间后蛋会变咸，是因为分子是在永不停息的运动的结果，故B不符合题意；
C．长期堆放煤的水泥地面变成黑色，这也是由于分子运动造成的，故C不符合题意；
D．由于水的比热容大，水温度变化慢，而干泥土温度变化快，故沿海地区昼夜温差会比内陆地区小，故D符合题意。
故选D。
（4）[5]由图丙可知，烧杯中水第3min时的温度大于第2min时的温度，水吸热内能变大，所以烧杯中的水第3min的内能大于第2min时水的内能。
（6）[6]比热容是物质的一种特性，不随质量、温度的变化而变化，所以烧杯中食用油的比热容不变，所以烧杯中的食用油在第2min时的比热容等于第1min时的比热容。
22. 小明用如图所示的电路探究“电流与电阻的关系”。
（1）开关闭合后，发现电压表无示数，电流表有示数，故障可能是定值电阻R_______（选填“断路”或“短路”）。
（2）排除故障后，闭合开关，开始实验。
①实验时，先接入5Ω的电阻，移动滑片P，当电流表示数为0.6A时，电压表的示数为 _____V，再将5Ω更换为10Ω的电阻，保持滑动变阻器接入的阻值不变，此时电压表的示数将_______（选填“变大”“变小”或“不变”），为使实验正常进行，应将滑片P向 _____（选填“a”或“b”）端移动，再换接15Ω的电阻，重复实验，得出数据记录如表：
②分析实验数据可得出结论：_________。
（3）实验中电源电压为6V，R的阻值分别为5Ω、10Ω、15Ω，则滑动变阻器的最大阻值至少是 _______Ω。
【答案】 ①. 短路 ②. 3 ③. 变大 ④. a ⑤. 电压一定时，通过导体的电流与其电阻成反比 ⑥. 15
【解析】
【详解】（1）[1]电流表有示数，说明电路不是断路，可能是与电压表并联的定值电阻R短路了，此时电流不经过电阻R，所以电压表没有示数。
（2）[2]由图可知，定值电阻R与滑动变阻器串联，电流表测量电路中的电流，由欧姆定律可知，电压表的示数为
U=IR=0.6A×5Ω=3V
[3]根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大，电压表测量定值电阻两端电压，所以电压表示数变大。
[4]探究电流与电阻的实验中应控制电压不变，为了保持定值电阻两端电压不变，由串联分压的分压原理可知，所以滑片应向a端移动，使滑动变阻器接入电路中的电阻变大，分得的电压变大。
[5]分析表中数据可知，导体的电阻增大，通过导体的电流与导体的电阻的乘积保持不变，通过导体的电流与其电阻成反比。
（3）[6]实验中使用的定值电阻阻值最大为15Ω，定值电阻两端的电压始终保持UV=3V，根据串联电路电压的规律可知
U滑=U-UV=6V-3V=3V
电路中的电流最小时，滑动变阻器接入电路中的阻值最大，滑动变阻器的最大阻值应当不小于这个阻值，由欧姆定律可得
所以滑动变阻器的最大阻值至少为15Ω。
23. 小亮和小雨做“测小灯泡电阻”的实验，所用小灯泡正常发光时电压为2.5V。
（1）如图甲所示是小亮连接的实验电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线，正确连接实物图；___________
（2）改正之后，小亮的实验过程如下：闭合开关，发现小灯泡仍不亮，但电流表和电压表均有示数，接下来他应进行的操作是___________；
（3）小亮设计的记录表格，请你指出表格中的问题：___________；第3次实验时电流表的示数如图乙所示，则小灯泡正常发光时的电阻是___________Ω；（结果保留一位小数）
（4）爱探究的小雨对实验进行了拓展，他设计了如图丙所示的两种方案测定值电阻R的阻值，请你评估分析两种方案中可行的是方案___________；利用可行的方案，他的实验操作如下：
①闭合S和读出电流表示数为
②闭合S，断开读出电流表示数为
则定值电阻的阻值___________（用已知量和测量量的字母表示）。
【答案】 ①. ②. 移动滑动变阻器的滑片，观察小灯泡是否发光 ③. 求小灯泡电阻的平均值是错误的 ④. 5.2 ⑤. 二 ⑥.
【解析】
【详解】（1）[1]原电路中，滑动变阻器与灯泡并联然后与电压表串联是错误的，测量灯泡电阻的电阻，应通过滑动变阻器改变灯泡的电压，所以灯泡应该与滑动变阻器串联，再和电压表并联，改正后如下所示：
（2）[2]闭合开关，电流表和电压表均有示数，电路为通路，灯的两端有电压，发现小灯泡仍不亮，说明电路的电流过小，故接下来他应进行的操作是移动滑动变阻器的滑片，观察小灯泡是否发光。
（3）[3]灯的电阻随温度的变化而变化，灯的电阻不是一个定值，因此电阻取平均值是没有意义的。故表格中的问题：电阻取平均值。
[4]第3次实验时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，故读数为0.48A，由欧姆定律，则小灯泡正常发光时的电阻是
（4）[5][6]方案一：未知电阻R和已知电阻R0并联，电流表与支路R0串联，并联电路互不影响，无论开关S、S1如何调节，只能测出电源电压U=IR0，无法测出或计算出通过未知电阻的电流，故方案一不可行； 方案二：闭合开关S，断开S1，未知电阻R和已知电阻R0串联，电流表串联在电路中，电源电压
U=I2R+I2R0
闭合开关S、S1，R0被开关短接，只有R接入电路，电源电压U=I1R， 可得
U=I2R+I2R0=I1R
即
故方案二可行。
24. 为了节约能源保护环境，电动汽车进入了越来越多的家庭。汽车上的很多元件都涉及了很多物理知识，比如控制速度的油门系统、刹车系统、转向灯、油量表、速度表等。请根据情景回答：
（1）如图1中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，用笔画线代表导线将图2中旋钮变阻器接入电路M、N处；______
（2）汽车中有如图3所示的电路，其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上，滑块M上的金属细杆与红、绿灯一端的触头（图中箭头）都不接触，当汽车向前启动时，______灯亮；当汽车急刹车时，______灯亮（均填“红”或“绿”）；
（3）某课外小组通过调研得知电池容量为60kW•h。经工作人员测试，单台充电桩充满60kW•h电池总耗时为10h，充电桩端供电电压220V，输入电流30A，请你回忆滑轮组机械效率的相关知识，算出充电桩充电的效率为 ______。（保留小数点后一位数字）
【答案】 ①. ②. 绿 ③. 红 ④. 90.9%
【解析】
【详解】（1）[1]驾驶员踩下“油门”，电路中变阻器阻值减小电路中导体连入电路的长度变小，故应把O、E接入电路，如图所示：
（2）[2][3]当汽车向前启动时，滑块由于惯性，保持原来的静止状态，由于车向前运动，使绿灯与电源组成闭合电路；当汽车急刹车时，滑块由于惯性，继续向前运动使红灯与电源组成闭合电路。
（3）[4]电桩正在为一辆电动汽车充电，有用功为电池容量为W有=60kW·h。总功为电动汽车充电桩消耗电能为
则这个充电电路工作时的效率为
实验次数
1
2
3
电阻R/Ω
5
10
15
电流I/A
0.6
0.3
0.2
次数
电压/V
电流/A
电阻/Ω
电阻平均值/Ω
1
0.6
0.28
2
0.36
3
2.5
