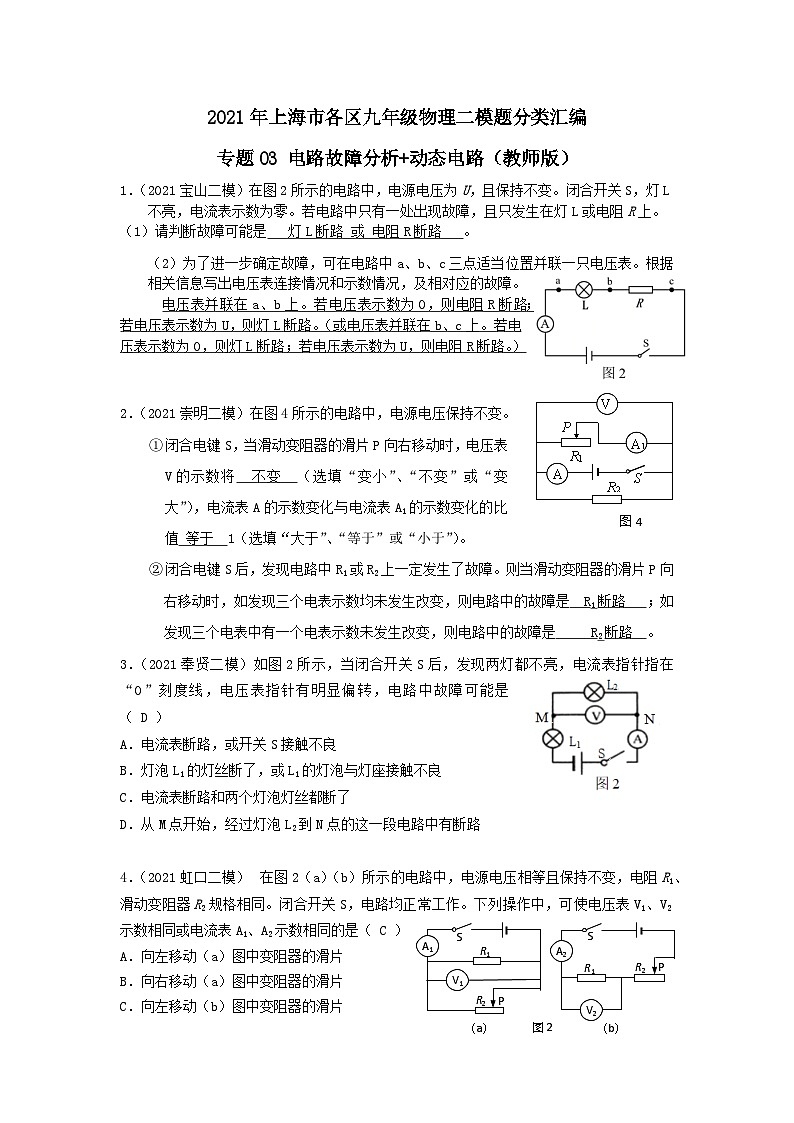

上海市初中毕业生专题03 电路故障分析-2021年中考物理二模分类汇编（上海）教师版

这是一份上海市初中毕业生专题03 电路故障分析-2021年中考物理二模分类汇编（上海）教师版，共4页。
1．（2021宝山二模）在图2所示的电路中，电源电压为U，且保持不变。闭合开关S，灯L不亮，电流表示数为零。若电路中只有一处出现故障，且只发生在灯L或电阻R上。
（1）请判断故障可能是 灯L断路 或 电阻R断路 。
（2）为了进一步确定故障，可在电路中a、b、c三点适当位置并联一只电压表。根据相关信息写出电压表连接情况和示数情况，及相对应的故障。
电压表并联在a、b上。若电压表示数为0，则电阻R断路；若电压表示数为U，则灯L断路。（或电压表并联在b、c上。若电压表示数为0，则灯L断路；若电压表示数为U，则电阻R断路。）
2．（2021崇明二模）在图4所示的电路中，电源电压保持不变。
图4
①闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将 不变 （选填“变小”、“不变”或“变大”），电流表A的示数变化与电流表A1的示数变化的比值 等于 1（选填“大于”、“等于”或“小于”）。
②闭合电键S后，发现电路中R1或R2上一定发生了故障。则当滑动变阻器的滑片P向右移动时，如发现三个电表示数均未发生改变，则电路中的故障是 R1断路 ；如发现三个电表中有一个电表示数未发生改变，则电路中的故障是 R2断路 。
3．（2021奉贤二模）如图2所示，当闭合开关S后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（ D ）
A．电流表断路，或开关S接触不良
B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良
C．电流表断路和两个灯泡灯丝都断了
D．从M点开始，经过灯泡L2到N点的这一段电路中有断路
（a） （b）
图2
R1
R2
S
V2
A2
P
R1
S
R2
A1
P
V1
4．（2021虹口二模） 在图2（a）（b）所示的电路中，电源电压相等且保持不变，电阻R1、滑动变阻器R2规格相同。闭合开关S，电路均正常工作。下列操作中，可使电压表V1、V2示数相同或电流表A1、A2示数相同的是（ C ）
A．向左移动（a）图中变阻器的滑片
B．向右移动（a）图中变阻器的滑片
C．向左移动（b）图中变阻器的滑片
D．向右移动（b）图中变阻器的滑片

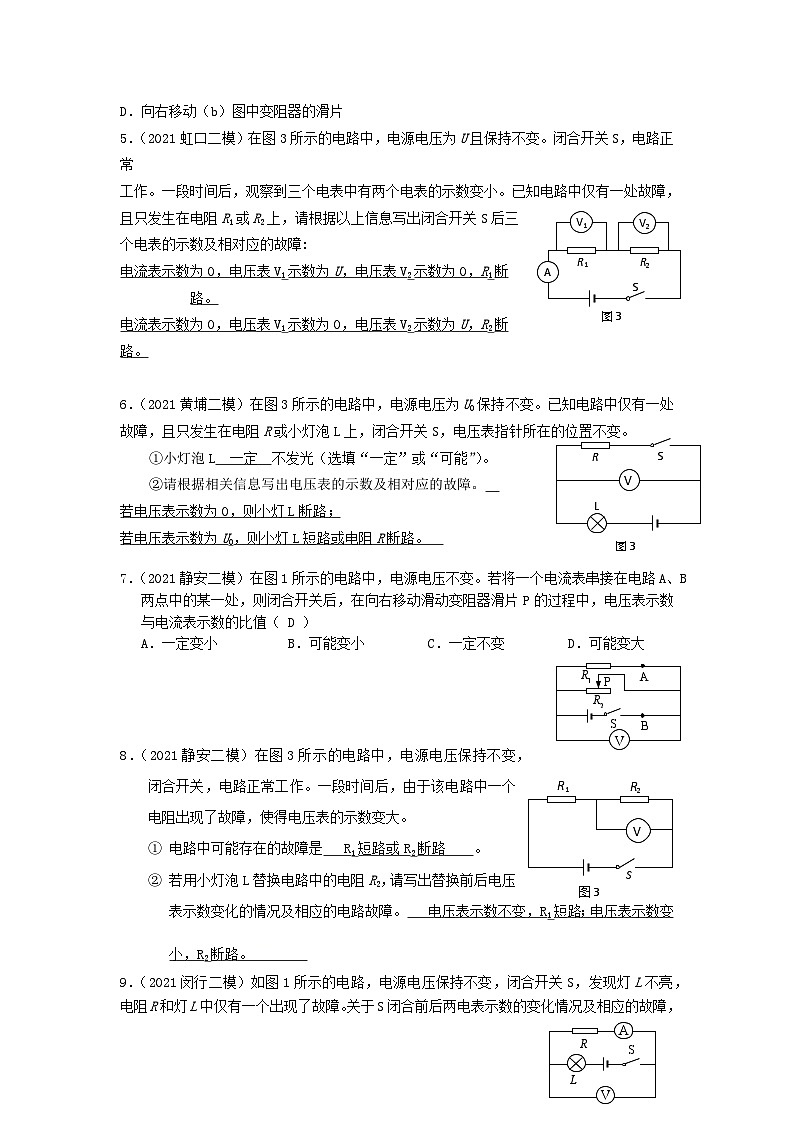

5．（2021虹口二模）在图3所示的电路中，电源电压为U 且保持不变。闭合开关S，电路正常
工作。一段时间后，观察到三个电表中有两个电表的示数变小。已知电路中仅有一处故障，
R1
R2
图3
S
A
V1
V2
且只发生在电阻R1或R2上，请根据以上信息写出闭合开关S后三
个电表的示数及相对应的故障:
电流表示数为0，电压表V1示数为U，电压表V2示数为0，R1断路。
电流表示数为0，电压表V1示数为0，电压表V2示数为U，R2断路。
L
图3
S
R
V
6．（2021黄埔二模）在图3所示的电路中，电源电压为U0保持不变。已知电路中仅有一处故障，且只发生在电阻R或小灯泡L上，闭合开关S，电压表指针所在的位置不变。
①小灯泡L 一定 不发光（选填“一定”或“可能”）。
②请根据相关信息写出电压表的示数及相对应的故障。
若电压表示数为0，则小灯L断路；
若电压表示数为U0，则小灯L短路或电阻R断路。
7．（2021静安二模）在图1所示的电路中，电源电压不变。若将一个电流表串接在电路A、B两点中的某一处，则闭合开关后，在向右移动滑动变阻器滑片P的过程中，电压表示数与电流表示数的比值（ D ）
A．一定变小B．可能变小C．一定不变D．可能变大
P
R1
R2
A
B
S
V
S
R1
V
R2
8．（2021静安二模）在图3所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。
= 1 \* GB3 ① 电路中可能存在的故障是 R1短路或R2断路 。
图3
= 2 \* GB3 ② 若用小灯泡L替换电路中的电阻R2，请写出替换前后电压表示数变化的情况及相应的电路故障。 电压表示数不变，R1短路；电压表示数变小，R2断路。
L
R
S
V
A
9．（2021闵行二模）如图1所示的电路，电源电压保持不变，闭合开关S，发现灯L不亮，电阻R和灯L中仅有一个出现了故障。关于S闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（ A ）
A．两电表示数都不变，L断路
B．两电表示数都变化，R短路
图1
C．两电表示数都变化，R断路
D．仅一个电表示数变化，L短路
图5
R1
R2
S
A
10．（2021闵行二模）如图5所示的电路，电源电压为U且不变，R2标有“20Ω 1A”字样。闭合开关S，电流表示数为0.3安，10秒内电流对R1所做的功为18焦，通过R1横截面的电荷量为 3 库，R1两端的电压为 6 伏；移动滑片到某位置时，电压表示数等于0.6U，则电压表并联接在 R1 两端。
R1
A
A1
R2
图1
V
S
P
（2021徐汇二模） 在图1所示电路，电源电压保持不变。闭合开关S ，向移动滑动变阻器滑片P过程中（ C ）
A．电流表A1的示数变大
B．电压表V的示数变大
C．电压表V示数与电流表A示数的比值变大
D．电流表A示数与电流表A1示数的差值变大
12．（2021徐汇二模）在图4所示电路，电源电压保持不变。闭合开关S，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。为了能同时检测电路中所有可能的故障，有以下方案可选：
a．用与L规格相同且完好的灯L0替换灯L
b．用与R阻值相同且完好的灯L0替换电阻R
c．将电流表串联在电路中，电压表并联在电阻R两端
以上方案中可行的是 b或c 。选择一种可行方案操作后，写出观察到的现象（或各电表示数有无）及相对应的故障：
方案一：选择b， 方案二：选择c，
L0、L均发光，R断路； 电压表有示数，电流表无示数，R断路；
L0、L均熄灭，L断路； 电压表、电流表均无示数， L断路；
L0发光、L熄灭，L短路。 电压表、电流表均有示数， L短路。
图2
V
S
R1
R2
A1
A2
P
13.（2021杨浦二模）如图2所示电路中，电源电压不变，开关S闭合后，向右移动变阻器R2滑片P的过程中，下列判断正确的是 （ D ）
A．电压表V的示数变大
B．电流表A1的示数变大
C．电压表V示数与电流表A1示数的比值变大
D．电流表A1示数与电流表A2示数的比值变大
图4
S
R1
R2
V
A
（2021杨浦二模）如图4所示的电路中，电源电压为U0保持不变，电阻R1、R2的阻值均为R0。闭合开关S，发现电压表的指针位置不变。若电路中仅有一处故障，且只发生在电阻R1、R2上。请根据以上信息写出电压表与电流表的示数及对应的故障:
若电压表示数为0，电流表示数为0，则R1断路；
若电压表示数为0，电流表示数为 ，则R2短路。
图3
R2
S
R1
A
V
A1
15．（2021长宁二模）在图3所示的电路中，电源电压为U0保持不变，R1、R2的阻值均为R0，闭合开关S：
①示数一定不发生变化的电表是 A1、V 表（选填“A”、“A1”、“V”）
②若一段时间后电路中出现断路故障，有两个电表的示数发生变化，已知故障只发生在电阻R1、R2上，请写出这两个电表变化后的示数及其对应的故障：
若A1示数为0，A示数为0，则R1和R2都断路；
.若A1示数为0，A示数为U0/ R0，则R2断路 。
