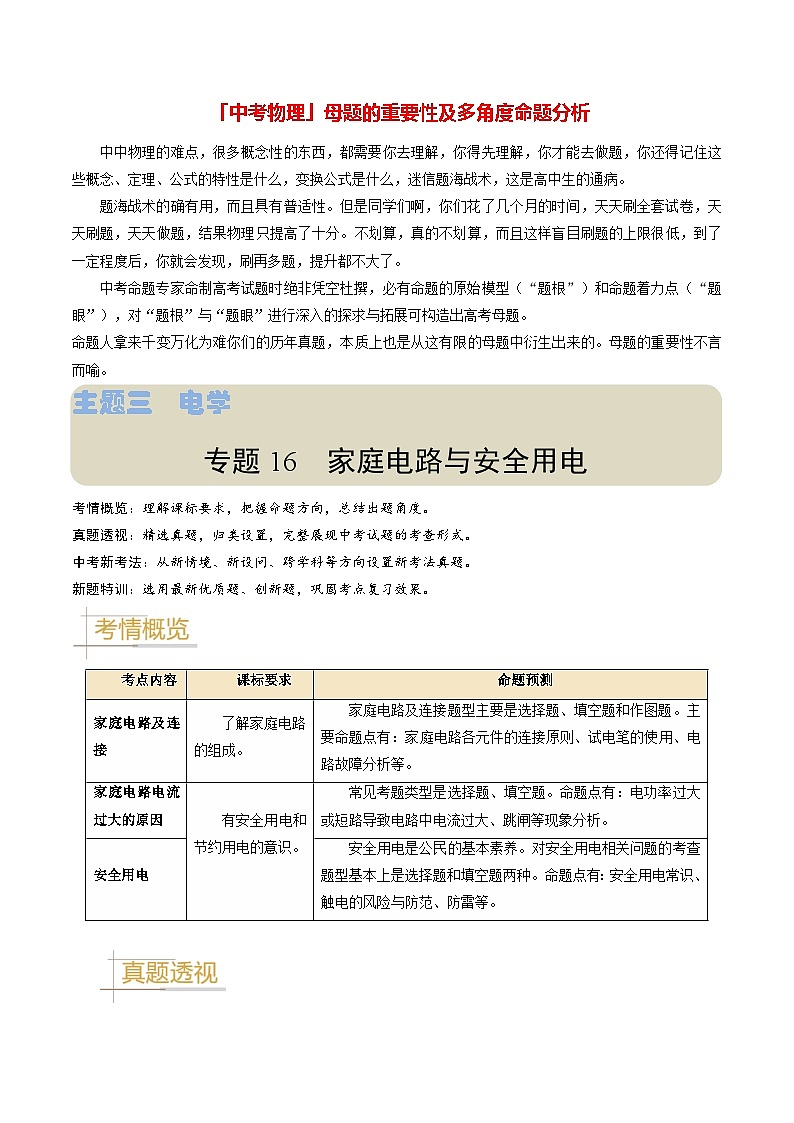

主题三 电学
专题16 家庭电路与安全用电
考情概览：理解课标要求，把握命题方向，总结出题角度。
真题透视：精选真题，归类设置，完整展现中考试题的考查形式。
中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。
新题特训：选用最新优质题、创新题，巩固考点复习效果。

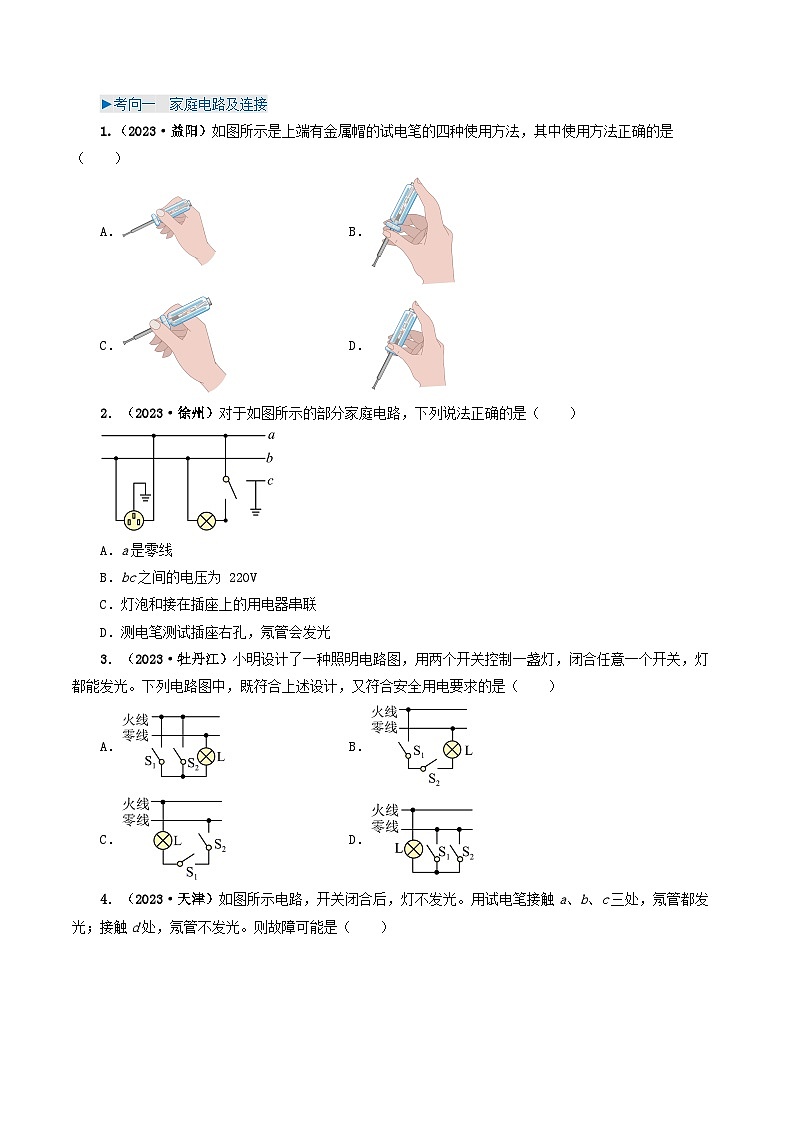

►考向一 家庭电路及连接

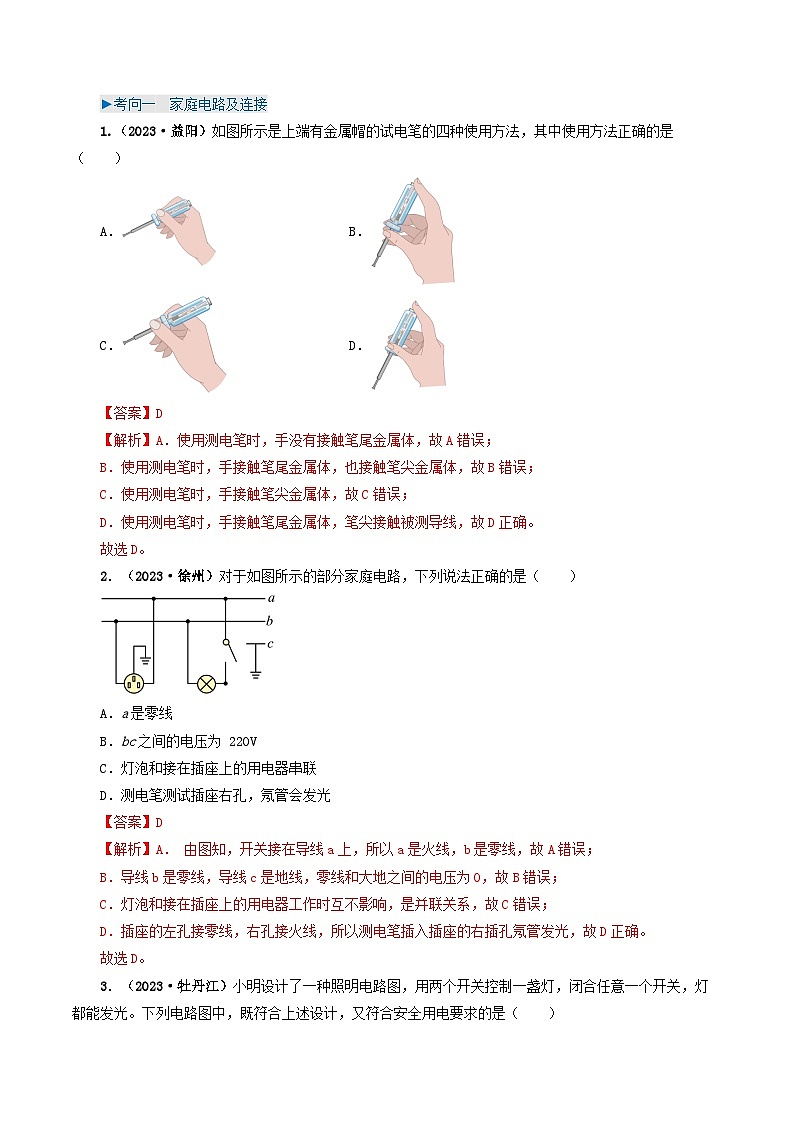

1.（2023·益阳）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A． B．
C． D．
2．（2023·徐州）对于如图所示的部分家庭电路，下列说法正确的是（ ）

A．a是零线
B．bc之间的电压为 220V
C．灯泡和接在插座上的用电器串联
D．测电笔测试插座右孔，氖管会发光

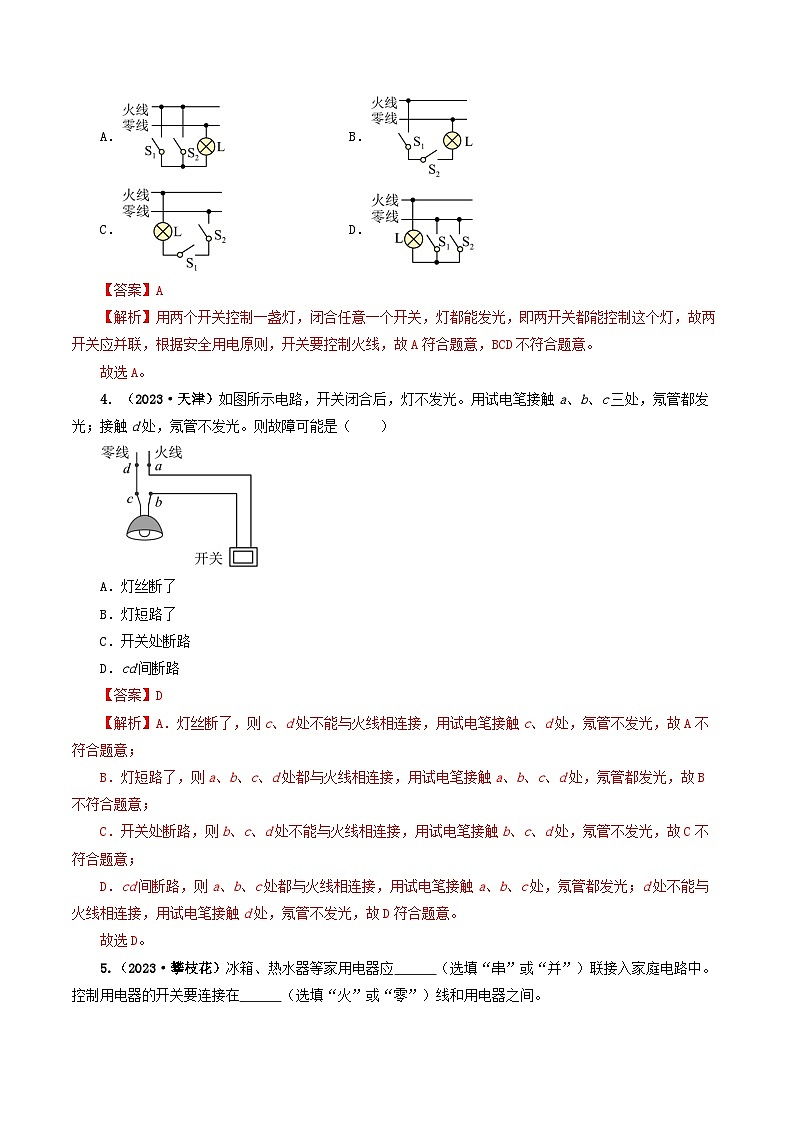

3．（2023·牡丹江）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（ ）
A． B．
C． D．

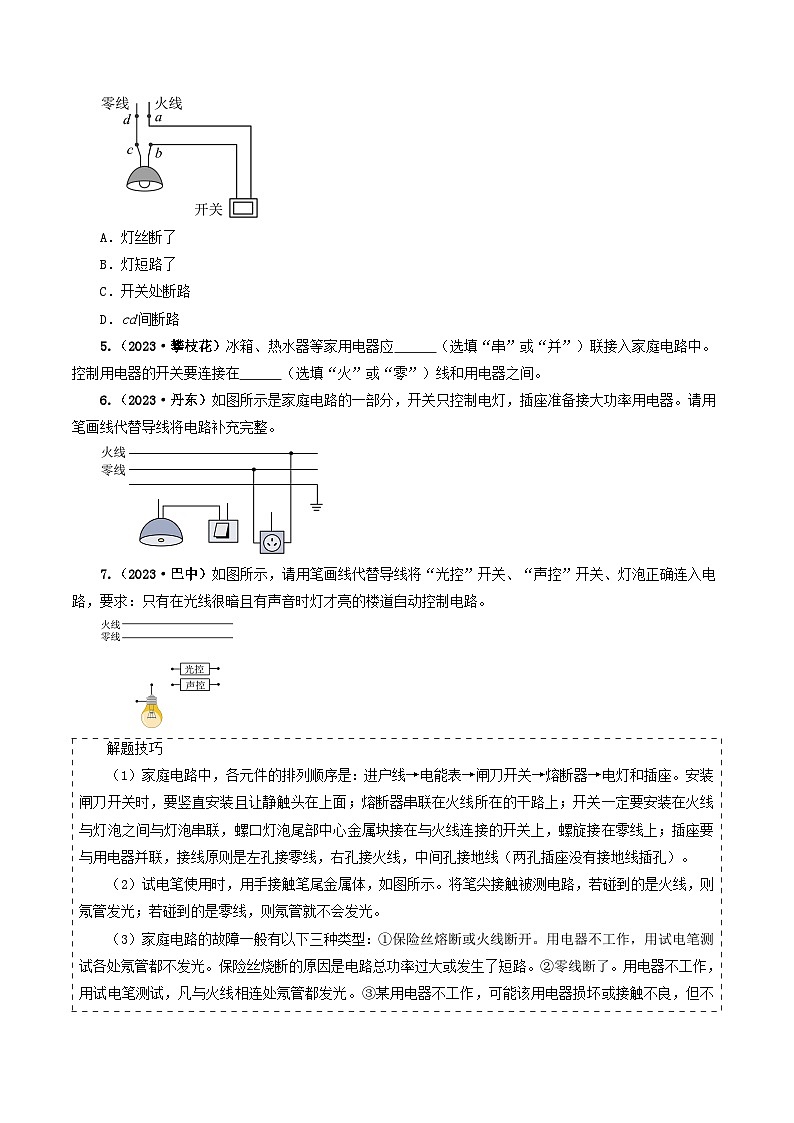

4．（2023·天津）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）

A．灯丝断了
B．灯短路了
C．开关处断路
D．cd间断路
5.（2023·攀枝花）冰箱、热水器等家用电器应 （选填“串”或“并”）联接入家庭电路中。控制用电器的开关要连接在 （选填“火”或“零”）线和用电器之间。
6.（2023·丹东）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。

7.（2023·巴中）如图所示，请用笔画线代替导线将“光控”开关、“声控”开关、灯泡正确连入电路，要求：只有在光线很暗且有声音时灯才亮的楼道自动控制电路。

►考向二 家庭电路电流过大的原因
8.（2023·绥化）家庭电路中总电流如果超过安全值，会由于电流的 效应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是 。
9.（2023·兰州）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 。

►考向三 安全用电
10.（2023·宜昌）下列做法中符合安全用电原则的是（ ）
A．高压线断落触地可以走近查看B．一定要更换绝缘皮破损的电线
C．用湿手去更换灯泡D．三孔插座没有接地线
11．（2023·山西）电给我们的生活带来了极大便利，但不正确的用电方式也会造成很大危害。关于安全用电，下图所示的做法中正确的是（ ）
A． 用湿布擦正在发光的灯泡
B． 使用试电笔时手指接触笔尖金属体
C． 发现有人触电时先切断电源
D． 使用电冰箱时金属外壳不需要接地
12．（2023·本溪）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（ ）

A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
1．（新情境）（2023·常州）如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患：①夜晚气温下降，空气中的水蒸气 （物态变化名）成小水珠附着在插座内部，含有杂质的液态水会导致电路 ；②悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触 线绝缘皮破损处，导致触电事故。

2．（跨学科）（2023·兰州）小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关、，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关，电动机M和电热丝R均不工作，试电笔氖管不发光。下图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是（ ）
A． B．
C． D．
3．（新考法）（2023·郴州）小敏同学按下面的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（ ）

A．小华说：保险丝是用电阻较大、熔点较高的材料制成的
B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C．小丽说：插座无法正常工作，原因可能是cd间断路
D．小潇说：插座无法正常工作，原因可能是ab间断路
1．（2023·长沙）某家庭电路的连接如图所示，下列说法正确的是（ ）

A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．和是串联的
2．（2023·潜江、天门、仙桃、江汉）小明设计了一种晚上自动给花草浇水电路。光控开关在天黑时闭合，湿敏开关在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是（ ）
A． B．
C． D．
3．（2023·岳阳）为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是：（ ）
A． B．
C． D．
4．（2023·常州）如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光。若电路只有一处故障，则可能是（ ）
A．火线上熔丝断了B．开关S处断路
C．灯泡灯丝断了D．导线c、d间断路
5．（2023·菏泽）图甲为某家庭电路的部分电路，下列说法正确的是（ ）

A．控制照明灯的开关应接在图中的b处
B．保险丝熔断后，可以临时用一段铜线代替
C．用电器的功率越大，电能表记录的数字一定越大
D．使用验电笔检测的正确方式如图乙所示
6．（2023·潍坊）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说法正确的是（ ）

A．a线是火线，b线是零线B．保险盒中的保险丝为铜导线
C．按钮开关串联在电灯和零线之间D．三孔插座中最上方插孔可以不接地
7．（2023·青岛）“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（ ）
A．连接家庭电路时，开关接在火线和用电器之间
B．若家用电器着火，先切断电源，再用灭火器灭火
C．使用试电笔时，手指按住笔尾金属体
D．更换灯泡时，没有断开电源开关
8．（2023·攀枝花）某学校举办的安全用电知识“对”、“错”抢答比赛中，下列选项应抢答“对”的是（ ）
A．更换灯泡前要先切断电源B．空气开关跳闸后，应立即合上
C．用湿布擦正在发光的台灯D．有人触电时，应立即用手去拉触电者
9．（2023·大连）下列做法中，符合安全用电原则的是（ ）
A．用铜丝代替保险丝B．在高压电线下放风筝
C．用湿抹布擦拭插座D．冰箱金属外壳接地线
10．（2023·鄂州）电在给人们的生活带来便利的同时，也带来了安全隐患，如图所示的做法中，符合安全用电要求的是（ ）
A． 冰箱没有接地线B． 用试电笔检测插座是否有电
C． 用湿手拨动开关D． 多个大功率用电器同时使用一个插座
11．（2023·龙东）生活中我们要时刻注意用电安全，下列行为符合用电安全常识的是（ ）
A． 用湿抹布擦发光的灯泡B． 发现有人触电迅速切断电源
C． 照明电路的安装方式D． 多个大功率用电器同时用一个插座
12．（2023·阜新）如图所示a、b、c是家庭电路中的三条导线，其中火线是 （选填“a”“b”或“c”）。若将洗衣机接入此电路中，洗衣机应与电灯 联。当家庭电路需要维修时，必须断开 。

13．（2023·营口）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中 是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 （选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2 （选填“短路”或“断路”）。

14．（2023·烟台）防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与 相连；家庭电路中，发生触电事故都是人体直接或间接跟 线接触造成的。如果你发现有人触电应立即采取的措施是 (选填“切断电源”或“用手拉开触电者”)。
15．（2023·锦州）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并将拉线开关控制的灯泡连入电路中。

16．（2023·河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中将对应的电路连接完整，并符合安全用电原则。
考点内容
课标要求
命题预测
家庭电路及连接
了解家庭电路的组成。
家庭电路及连接题型主要是选择题、填空题和作图题。主要命题点有：家庭电路各元件的连接原则、试电笔的使用、电路故障分析等。
家庭电路电流过大的原因
有安全用电和节约用电的意识。
常见考题类型是选择题、填空题。命题点有：电功率过大或短路导致电路中电流过大、跳闸等现象分析。
安全用电
安全用电是公民的基本素养。对安全用电相关问题的考查题型基本上是选择题和填空题两种。命题点有：安全用电常识、触电的风险与防范、防雷等。
解题技巧
（1）家庭电路中，各元件的排列顺序是：进户线→电能表→闸刀开关→熔断器→电灯和插座。安装闸刀开关时，要竖直安装且让静触头在上面；熔断器串联在火线所在的干路上；开关一定要安装在火线与灯泡之间与灯泡串联，螺口灯泡尾部中心金属块接在与火线连接的开关上，螺旋接在零线上；插座要与用电器并联，接线原则是左孔接零线，右孔接火线，中间孔接地线（两孔插座没有接地线插孔）。
（2）试电笔使用时，用手接触笔尾金属体，如图所示。将笔尖接触被测电路，若碰到的是火线，则氖管发光；若碰到的是零线，则氖管就不会发光。
（3）家庭电路的故障一般有以下三种类型：①保险丝熔断或火线断开。用电器不工作，用试电笔测试各处氖管都不发光。保险丝烧断的原因是电路总功率过大或发生了短路。②零线断了。用电器不工作，用试电笔测试，凡与火线相连处氖管都发光。③某用电器不工作，可能该用电器损坏或接触不良，但不影响其他用电器。
解题技巧
家庭电路中电流过大的原因
①发生短路，即火线和零线直接连接。火线、零线直接连接或连接用电器时发生短路等。
②用电器的总功率过大，导致电流过大烧毁保险丝或造成跳闸等。
解题技巧
（1）安全用电原则
①不接触低压带电体，不靠近高压带电体。
②更换灯泡、搬动电器前应断开电源开关。
③不弄湿用电器，不损坏绝缘层。
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
（3）通常所讲的“触电”是指一定大小的电流通过人体所引起的伤害事故。触电一般分为单线触电和双线触电，单线触电是人体直接触摸电源、火线或漏电的用电器等，使人体与大地形成回路。双线触电是人体的两部分（如两只手）分别接触到火线相零线，使人与电网形成回路；高压触电最常见的是高压电弧触电和跨步电压触电。
