2023年中考物理一轮复习讲义--28.“电路进阶”重难点突破及题型归类

这是一份2023年中考物理一轮复习讲义--28.“电路进阶”重难点突破及题型归类，共5页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法等内容，欢迎下载使用。
1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。
“电路进阶”重难点突破及题型归类

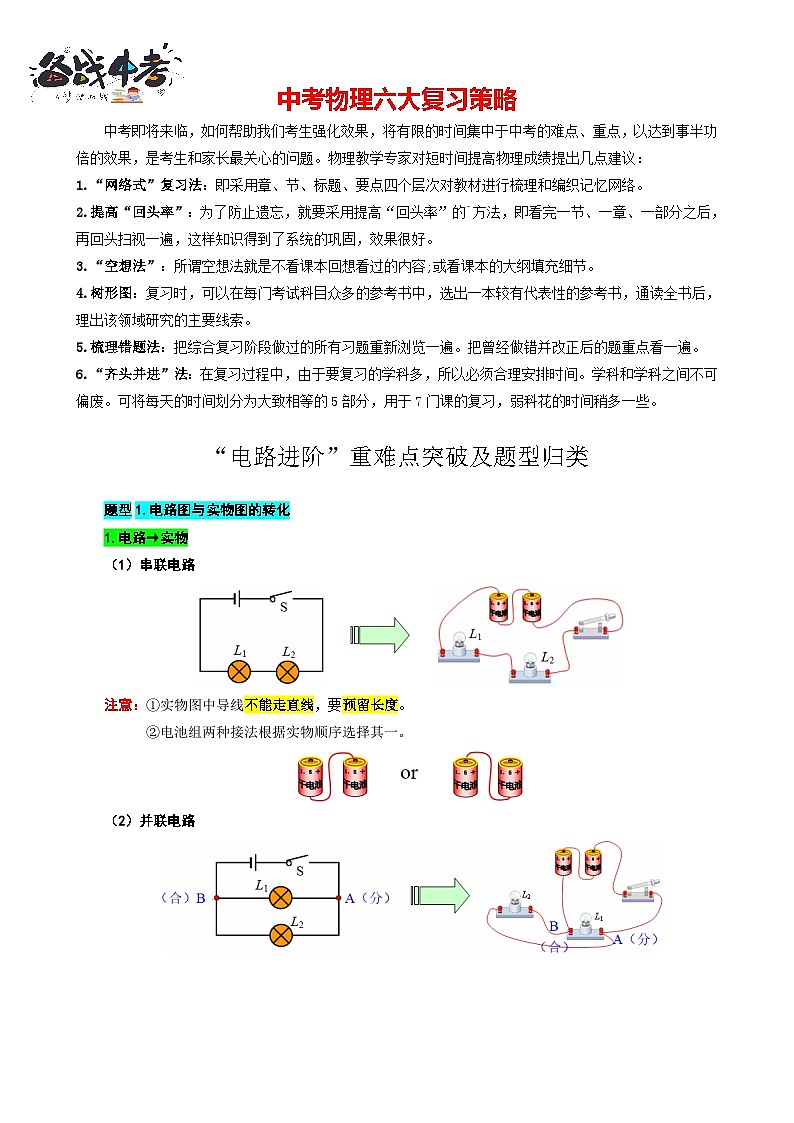

题型1.电路图与实物图的转化
1.电路→实物
（1）串联电路
注意：①实物图中导线不能走直线，要预留长度。
②电池组两种接法根据实物顺序选择其一。
（2）并联电路
注意：①导线不能交叉；
②注意分流点；
③开关和用电器位置顺序与原图对应匹配。
2.实物→电路
（1）串联电路
注意：①画电路图时，导线要横平竖直。
②从电源正极出发，回到电源负极。
（2）并联电路
注意：①干路开关与电源画在同一条直线上。
②元件不能画在拐角处。
小结：
技巧：串联顺次连到底，并联找准分合点。
如图所示，一个接线柱上有两根导线，则该处为分合点：若该点靠近电源正极，则为分流点；若该点靠近电源负极，则为合流点。
题型2.多开关电路识别
类型1.闭合开关S1、S2，断开S3，L1不亮（被短路），L2亮。
难点：电流走到A，从A到B有两条路径：①向上走，经过S1和L1；②向左走，经过S2。（②号路径上没有用电器，开关闭合后相当于导线，此时电流会走②号路径，L1被短路）
类型2.要使灯泡L1、L2串联，只须闭合开关S2。
如上右图所示，按串联要求画出电流流向，经过的开关合合，不经过的断开。
类型3.要使灯泡L1、L2并联，只须闭合开关S1、S2。
如上右图所示，按并联要求画出电流流向，经过的开关闭合，不经过的断开。
题型3.电路设计
类型1.逻辑“与”：“同时成立，才成立”或“一断全断”——串联
如：声光控灯。
分析：两个条件（两个开关）：
类型2.逻辑“或”：“有一个成立，就成立”——并联
如：自助贩卖机（扫码或投币都可以）。
分析：两个条件（两个开关）：
类型3.逻辑“非”：与原来结果相反——制造短路
如：开关一闭合灯就灭。
分析：开关与灯并联，闭合后将灯短路。
