2023年中考物理一轮复习讲义--34.“欧姆定律图像范围计算”重难点突破及题型归类

这是一份2023年中考物理一轮复习讲义--34.“欧姆定律图像范围计算”重难点突破及题型归类，共5页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法等内容，欢迎下载使用。
1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

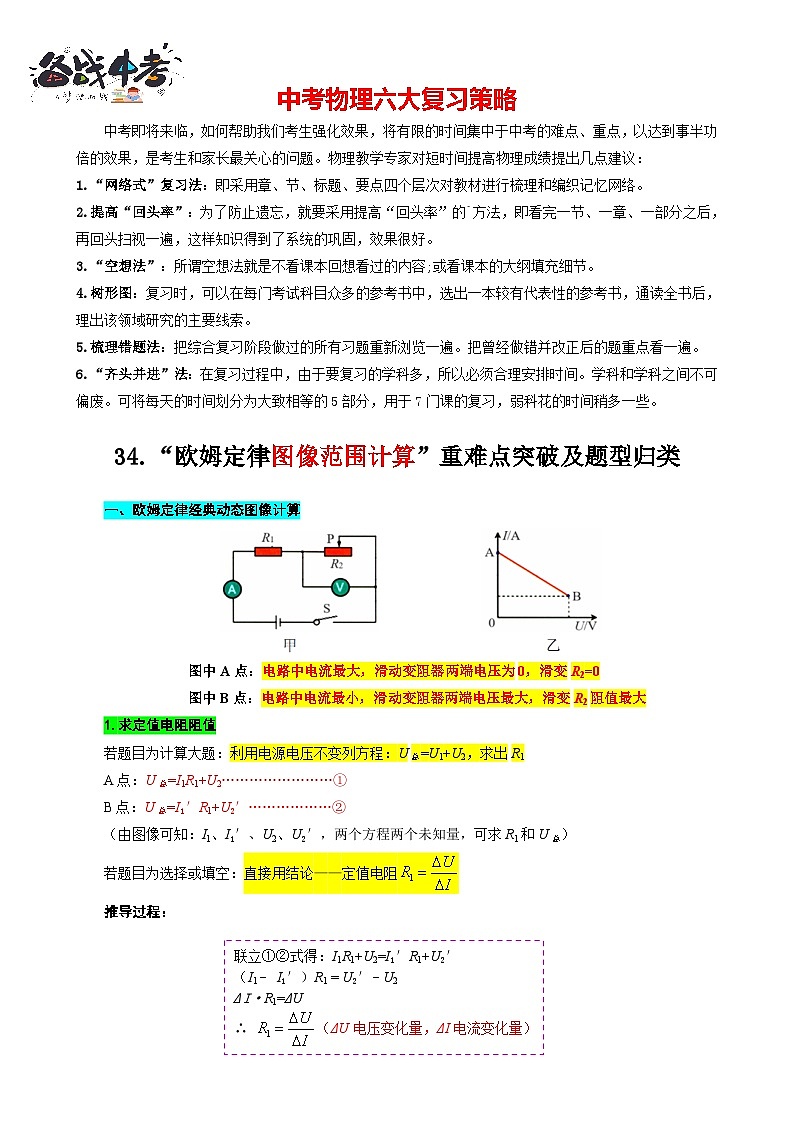

34.“欧姆定律图像范围计算”重难点突破及题型归类
一、欧姆定律经典动态图像计算
图中A点：电路中电流最大，滑动变阻器两端电压为0，滑变R2=0
图中B点：电路中电流最小，滑动变阻器两端电压最大，滑变R2阻值最大
1.求定值电阻阻值
若题目为计算大题：利用电源电压不变列方程：U总=U1+U2，求出R1
A点：U总=I1R1+U2……………………①
B点：U总=I1′R1+U2′………………②
（由图像可知：I1、I1′、U2、U2′，两个方程两个未知量，可求R1和U总）
若题目为选择或填空：直接用结论——定值电阻
推导过程：
联立①②式得：I1R1+U2=I1′R1+U2′
（I1－ I1′）R1 = U2′－U2
ΔI·R1=ΔU
∴ （ΔU电压变化量，ΔI电流变化量）

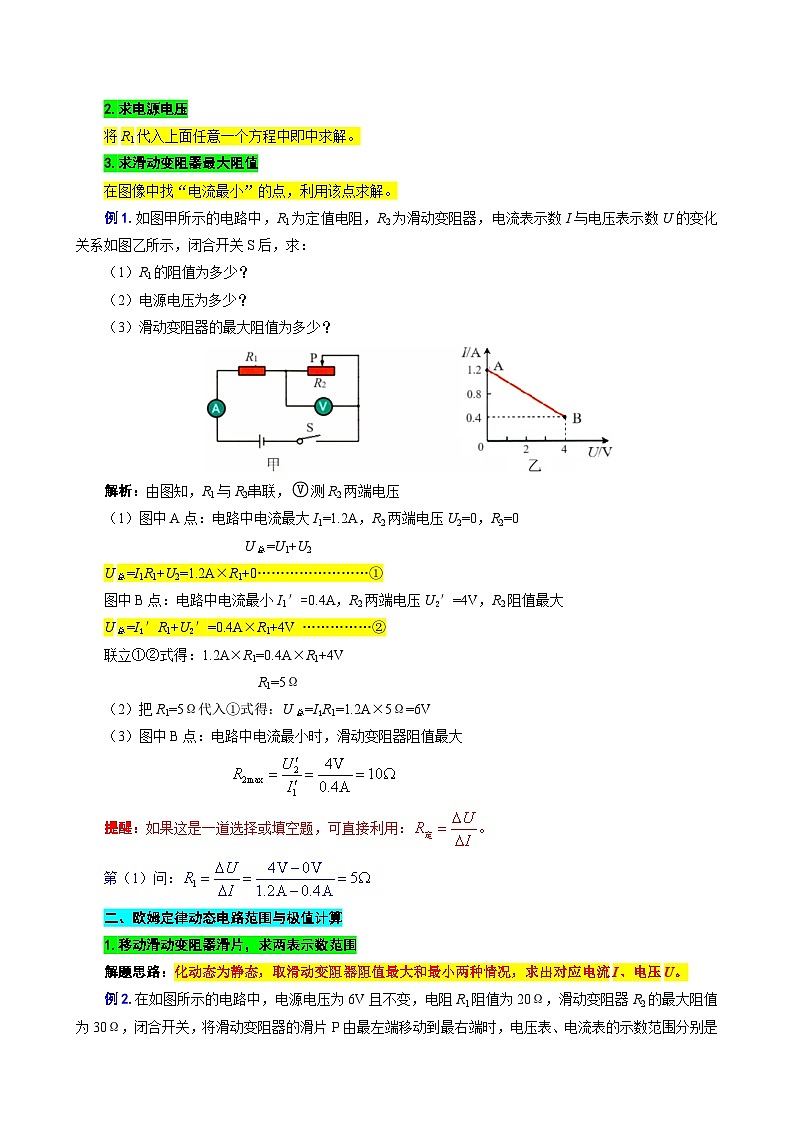

2.求电源电压
将R1代入上面任意一个方程中即中求解。
3.求滑动变阻器最大阻值
在图像中找“电流最小”的点，利用该点求解。
例1.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电流表示数I与电压表示数U的变化关系如图乙所示，闭合开关S后，求：
（1）R1的阻值为多少？
（2）电源电压为多少？
（3）滑动变阻器的最大阻值为多少？
解析：由图知，R1与R2串联， eq \\ac(○,V)测R2两端电压
（1）图中A点：电路中电流最大I1=1.2A，R2两端电压U2=0，R2=0
U总=U1+U2
U总=I1R1+U2=1.2A×R1+0……………………①
图中B点：电路中电流最小I1′=0.4A，R2两端电压U2′=4V，R2阻值最大
U总=I1′R1+U2′=0.4A×R1+4V ……………②
联立①②式得：1.2A×R1=0.4A×R1+4V
R1=5Ω
（2）把R1=5Ω代入①式得：U总=I1R1=1.2A×5Ω=6V
（3）图中B点：电路中电流最小时，滑动变阻器阻值最大
提醒：如果这是一道选择或填空题，可直接利用：。
第（1）问：
二、欧姆定律动态电路范围与极值计算
1.移动滑动变阻器滑片，求两表示数范围
解题思路：化动态为静态，取滑动变阻器阻值最大和最小两种情况，求出对应电流I、电压U。
例2.在如图所示的电路中，电源电压为6V且不变，电阻R1阻值为20Ω，滑动变阻器R2的最大阻值为30Ω，闭合开关，将滑动变阻器的滑片P由最左端移动到最右端时，电压表、电流表的示数范围分别是多少？
解析：（1）当滑片位于最左端时，R2=0，即电路中只有R1工作，此时电路中电流最大，R1两端电压即 eq \\ac(○,V)示数最大：UR1=U总=6V
（2）当滑片P位于最右端时，R2′=30Ω，R1和R2′串联，此时电路中电流最小，R1两端电压即 eq \\ac(○,V)示数最小
UR1=IminR1=0.12A×20Ω=2.4V
综上， eq \\ac(○,V)示数范围：6V~2.4V； eq \\ac(○,A)示数范围：0.3A~0.12A。
2.已知两表量程，为保护电表，求滑动变阻器阻值范围
（1）R2↑→ eq \\ac(○,V)↑→ eq \\ac(○,A)↓，此时 eq \\ac(○,V)的量程会限制滑动变阻器的最大阻值，即当 eq \\ac(○,V)示数最大时，求出R2max
（2）R2↓→ eq \\ac(○,V)↓→ eq \\ac(○,A)↑，此时 eq \\ac(○,A)的量程会限制滑动变阻器的最小阻值，即当 eq \\ac(○,A)示数最大时，求出R2min
注意：当出现多约束条件时，电路中的最大电流取最小的（照顾弱小）！如：电阻铭牌“50Ω 0.3A”、滑动变阻器“30Ω 1A”、 eq \\ac(○,A)：0~0.6A，此时，该电路中的最大电流为0.3A。
例3.已知R1=8Ω，滑动变阻器最大阻值R2max=50Ω，U总=6V， eq \\ac(○,A)：0~0.6A， eq \\ac(○,V)：0~3V，为了保护电表，R2的取值范围是_____________。
解析：由图知，R1和R2串联， eq \\ac(○,V)测R2两端电压
（1）当 eq \\ac(○,V)示数最大时，R2阻值最大，UR2=3V，U总=6V，UR1=U总－UR2＝6V－3V=3V
，
（2）当 eq \\ac(○,A)示数最大时，R2阻值最小，此时电路中电流I′=0.6A
，R2min=R总－R1=10Ω－8Ω=2Ω
综上，滑动变阻器的取值范围是2Ω~8Ω
