1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

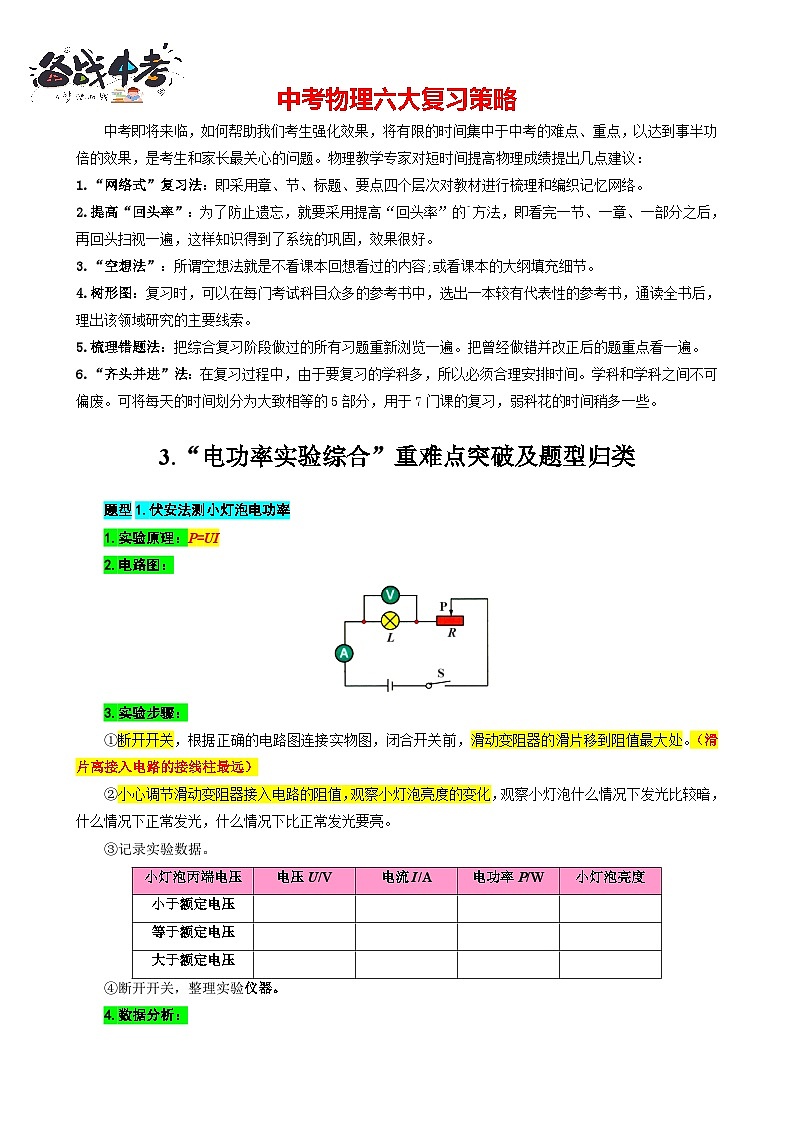

3.“电功率实验综合”重难点突破及题型归类
题型1.伏安法测小灯泡电功率
1.实验原理：P=UI
2.电路图：
3.实验步骤：
①断开开关，根据正确的电路图连接实物图，闭合开关前，滑动变阻器的滑片移到阻值最大处。（滑片离接入电路的接线柱最远）
②小心调节滑动变阻器接入电路的阻值，观察小灯泡亮度的变化，观察小灯泡什么情况下发光比较暗，什么情况下正常发光，什么情况下比正常发光要亮。
③记录实验数据。
④断开开关，整理实验仪器。
4.数据分析：
5.实验结论：
①小灯泡的实际功率不一定等于额定功率。
②小灯泡的亮度随实际功率的增大而提升。
6.滑动变阻器的作用：①保护电路；②改变小灯泡两端电压。
7.易错点：
①在滑动变阻器阻值由大到小的过程中，小灯泡会有一段时间不发光，是因为小灯泡的实际功率太小了。
②该实验多次测量的目的是：探究小灯泡亮度与实际功率的关系，寻找普遍规律。
③若要测量小灯泡的额定功率，则不需要多次测量求平均值，因为额定功率只有一个!求平均值没有意义。

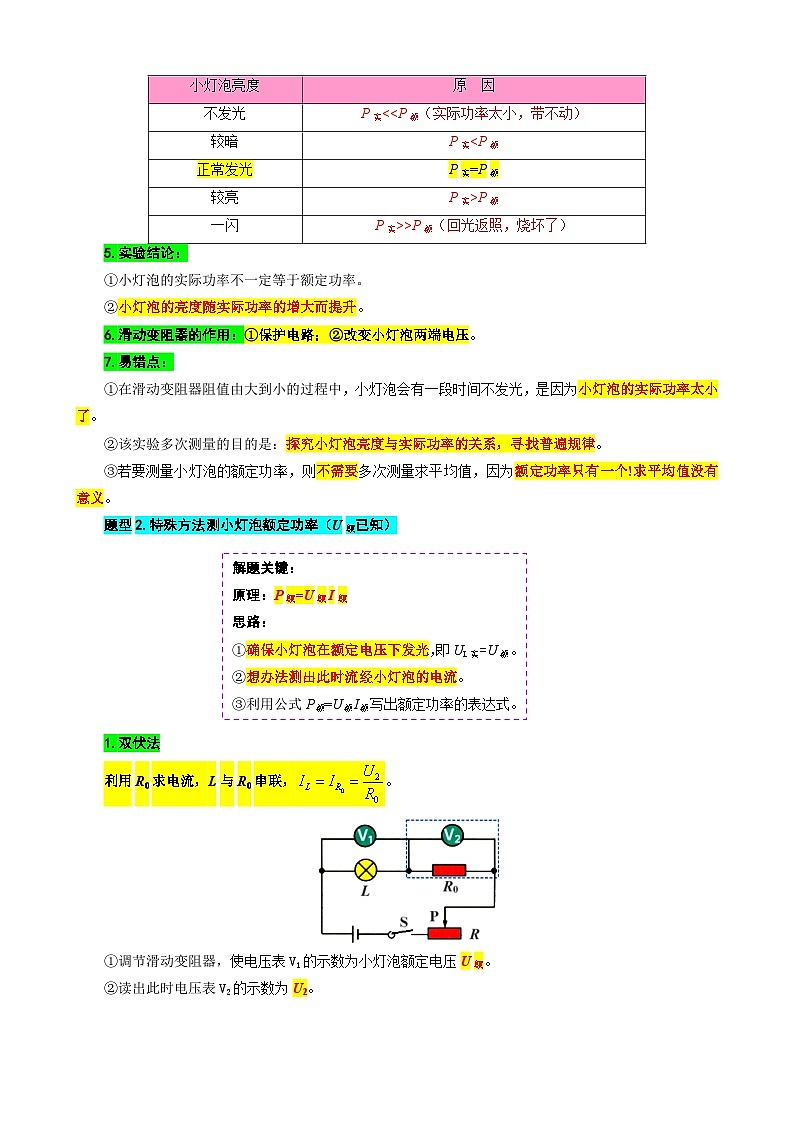

题型2.特殊方法测小灯泡额定功率（U额已知）
解题关键：
原理：P额=U额I额
思路：
①确保小灯泡在额定电压下发光，即UL实=U额。
②想办法测出此时流经小灯泡的电流。
③利用公式P额=U额I额写出额定功率的表达式。
1.双伏法
利用R0求电流，L与R0串联，。
①调节滑动变阻器，使电压表V1的示数为小灯泡额定电压U额。
②读出此时电压表V2的示数为U2。
③小灯泡额定功率的表达式为：
2.单伏法
利用R0求电流，L与R0串联，。
①闭合S、S1，调节滑动变阻器，使电压表V1的示数为小灯泡额定电压U额。（L、R0和RP串联，V测UL）
②断开S1，闭合S2，读出此时电压表的示数为U2。（L、R0和RP串联，V测UL+UR0）
③小灯泡额定功率的表达式为：
3.双安法
利用R0和A1组合确定电压，当UR0=UL=I1R0=U额时，开始读数。
①调节滑动变阻器，使电流表A1的示数为，此时，L两端电压为额定电压。
②读出此时电流表A2的示数为I2，L与R0并联，灯泡电流IL=I2－I1。
③小灯泡额定功率的表达式为：
4.单安法
利用R0和A组合确定电压，当UR0=UL=I1R0=U额时，开始读数。
①闭合S、S1，调节滑动变阻器，使电流表A1的示数为。（L与R0并联，A测IR0=I1）
②断开S1，闭合S2，读出此时电流表的示数为I2。（L与R0并联，A测二者总电流IL=I2－I1）
③小灯泡额定功率的表达式为：小灯泡丙端电压
电压U/V
电流I/A
电功率P/W
小灯泡亮度
小于额定电压
等于额定电压
大于额定电压
小灯泡亮度
原 因
不发光
P实<较暗
P实正常发光
P实=P额
较亮
P实>P额
一闪
P实>>P额（回光返照，烧坏了）
