2023年中考物理一轮复习讲义--动态电路图像问题

这是一份2023年中考物理一轮复习讲义--动态电路图像问题，共7页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法，在图中①、②图线所示，求等内容，欢迎下载使用。
1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

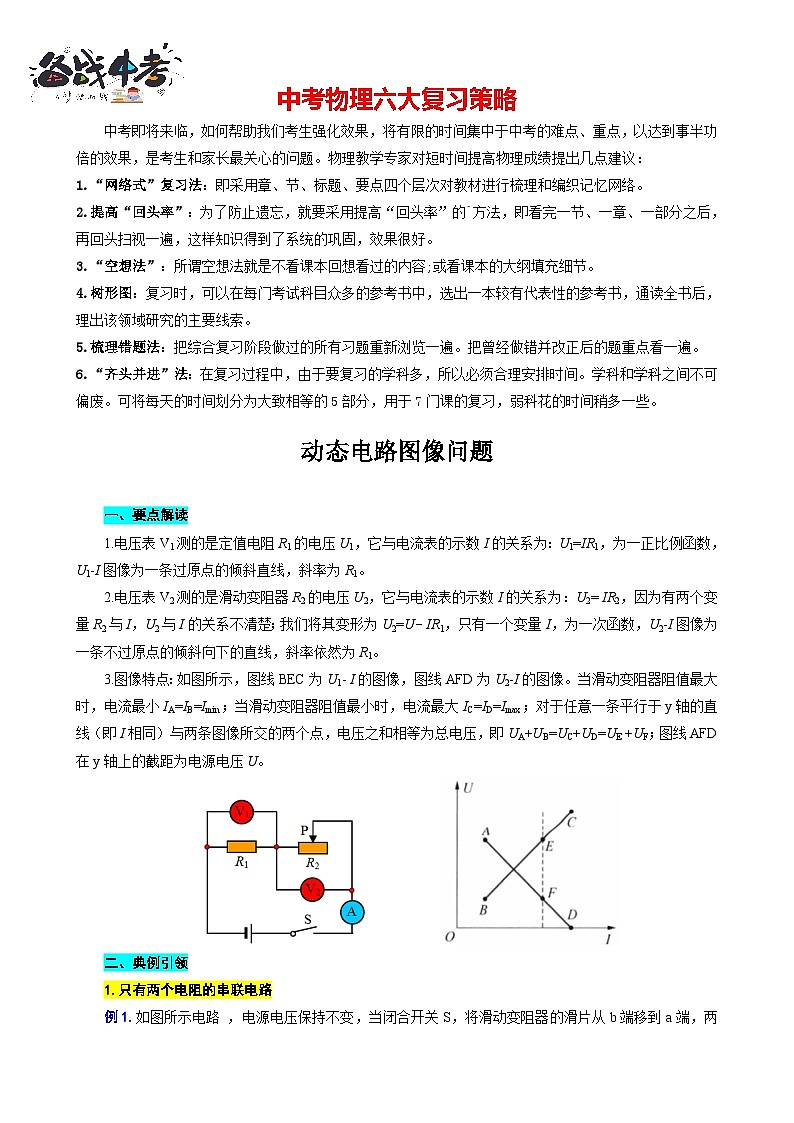

动态电路图像问题
一、要点解读
1.电压表V1测的是定值电阻R1的电压U1，它与电流表的示数I的关系为：U1=IR1，为一正比例函数，U1-I图像为一条过原点的倾斜直线，斜率为R1。
2.电压表V2测的是滑动变阻器R2的电压U2，它与电流表的示数I的关系为：U2= IR2，因为有两个变量R2与I，U2与I的关系不清楚；我们将其变形为U2=U－IR1，只有一个变量I，为一次函数，U2-I图像为一条不过原点的倾斜向下的直线，斜率依然为R1。
3.图像特点：如图所示，图线BEC为U1- I的图像，图线AFD为U2-I的图像。当滑动变阻器阻值最大时，电流最小IA=IB=Imin；当滑动变阻器阻值最小时，电流最大IC=ID=Imax；对于任意一条平行于y轴的直线（即I相同）与两条图像所交的两个点，电压之和相等为总电压，即UA+UB=UC+UD=UE +UF；图线AFD在y轴上的截距为电源电压U。

二、典例引领
1.只有两个电阻的串联电路

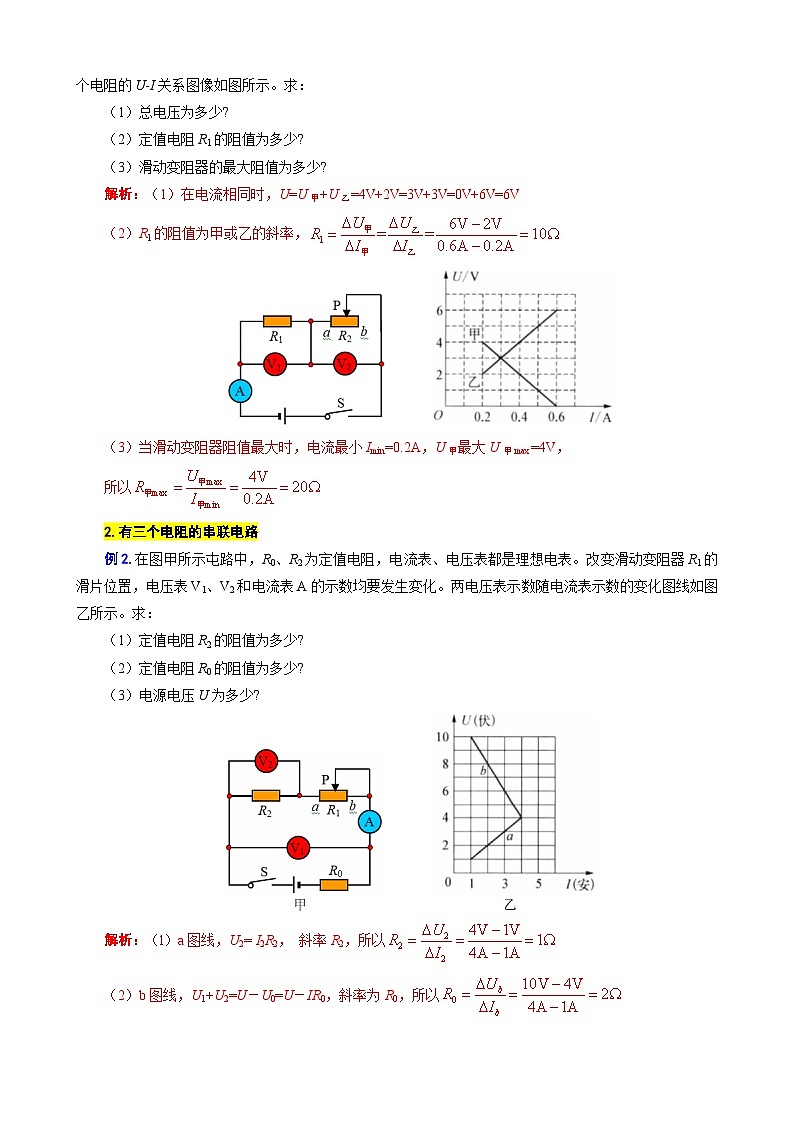

例1.如图所示电路 ，电源电压保持不变，当闭合开关S，将滑动变阻器的滑片从b端移到a端，两个电阻的U-I关系图像如图所示。求：
（1）总电压为多少?
（2）定值电阻R1的阻值为多少?
（3）滑动变阻器的最大阻值为多少?
解析：（1）在电流相同时，U=U甲+U乙=4V+2V=3V+3V=0V+6V=6V
（2）R1的阻值为甲或乙的斜率，

（3）当滑动变阻器阻值最大时，电流最小Imin=0.2A，U甲最大U甲max=4V，
所以
2.有三个电阻的串联电路
例2.在图甲所示屯路中，R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生変化。两电压表示数随电流表示数的变化图线如图乙所示。求：
（1）定值电阻R2的阻值为多少?
（2）定值电阻R0的阻值为多少?
（3）电源电压U为多少?
解析：（l）a图线，U2= I2R2， 斜率R2，所以
（2）b图线，U1+U2=U－U0=U－IR0，斜率为R0，所以
（3）b图线交U轴的截距为电源电压U，从图像上我们可以看出截距为12V，故电源电压为12V。也可以在b图线上取两个点，将b图线的函数关系求出，再看U等于多少。

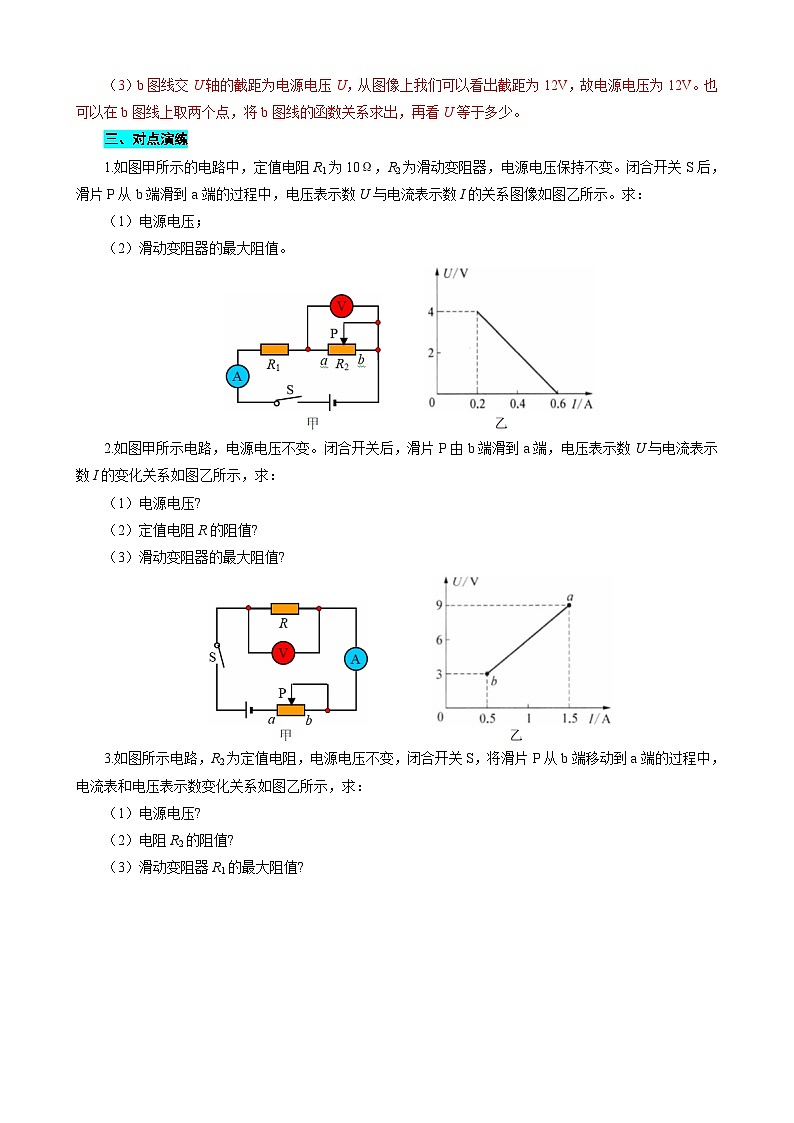

三、对点演练
1.如图甲所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端滑到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示。求：
（1）电源电压；
（2）滑动变阻器的最大阻值。
2.如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，求：
（1）电源电压?
（2）定值电阻R的阻值?
（3）滑动变阻器的最大阻值?
3.如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，求：
（1）电源电压?
（2）电阻R2的阻值?
（3）滑动变阻器R1的最大阻值?
4.如图甲所示的电路中，定值电阻为R1、R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从B端移动到A端的过程，电压表示数U与电流表示数I的关系图象如图乙所示，求：
（1）定值电阻的阻值?
（2）电源电压?
（3）滑动变阻器最大阻值?
（4）滑片在中点时，R1的电功率?
（5）滑片在A端和B端时，R1的电功率之比?
5.在图（a）所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，调节滑动变阻器，将滑动变阻器的滑动触头P从最左端滑到最右端，两电压表的示数随电路中电流变化的完整过程如图（b）所示。求：
（1）滑动变阻器的最大阻值；
（2）电源电压；
（3）如果将定值电阻R1阻值换为20欧，同样将滑动变阻器的滑动触头P从最左端滑到最右端。请在图（c）中画出两电压表的示数随电路中电流变化的完整过程图线。
6. 如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示。则：
定值电阻R0的阻值为多少?当滑动变阻器接入电路阻值分别为R和R时，电路消耗的总功率为P1、P2。则P1：P2为多少?
7.如图甲所示的电路中，R1为滑动变阻器R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中。求：
（1）电阻R0的阻值?
（2）电源电压?
8.在图（a）所示的电路中，电源电压保持不变，R1、R2为定值电阻R为滑动变阻器，闭合开关S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V1、V2的示数随电流表A示数变化的完整力线如图（b）中①、②图线所示，求：
（1）定值电阻R1和R2的阻值?
（2）电源电压?
（3）滑动变阻器的最大阻值?
（4）在图中画出V3的示数随电流表A示数变化的完整图像。

(a) (b)
9.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变。改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中。则：
（1）当滑片移至a端时，对应的是图乙中的_______点；
（2）当滑片移至b端时，电路中的电流为________A；
（3）R1的阻值为多少?
（4）电源的电压为多少?

甲 乙
参考答案：
1.（1）U=6V；（2）20Ω。
2.（1）U=9V；（2）6Ω；（3）12Ω。
3. （1）U=4V；（2）5Ω；（3）15Ω。
4. （1）R1=10Ω；（2）U=6V；（3）20Ω；（4）0.9W；（5）9:1。
5. （1）20Ω；（2）6V；（3）略。
6．2:1
7.（1）3Ω；（2）16V。
8.（1）R1=10Ω；R2=5Ω；（2）6V；（3）15Ω；（4）略。
9.（1）A、C；（2）3；（3）1Ω；（4）12V。
