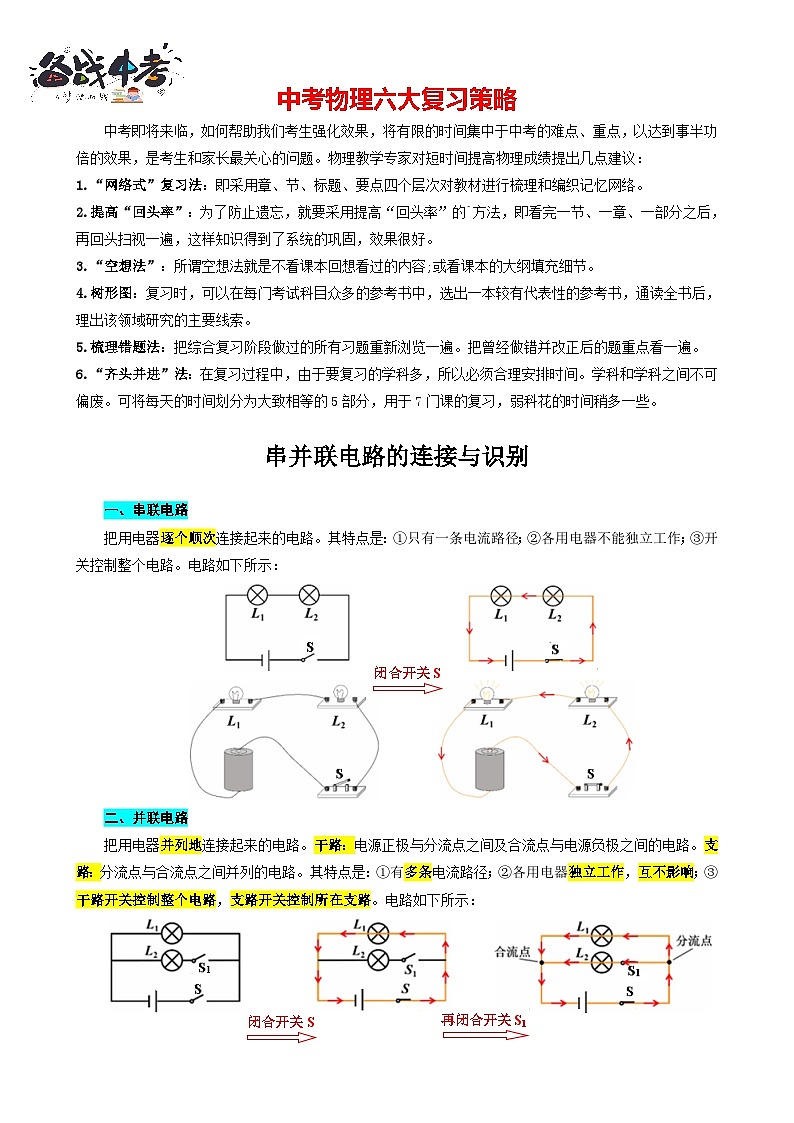

串并联电路的连接与识别
一、串联电路
把用电器逐个顺次连接起来的电路。其特点是：①只有一条电流路径；②各用电器不能独立工作；③开关控制整个电路。电路如下所示：
闭合开关S


二、并联电路
把用电器并列地连接起来的电路。干路：电源正极与分流点之间及合流点与电源负极之间的电路。支路：分流点与合流点之间并列的电路。其特点是：①有多条电流路径；②各用电器独立工作，互不影响；③干路开关控制整个电路，支路开关控制所在支路。电路如下所示：
再闭合开关S1
闭合开关S

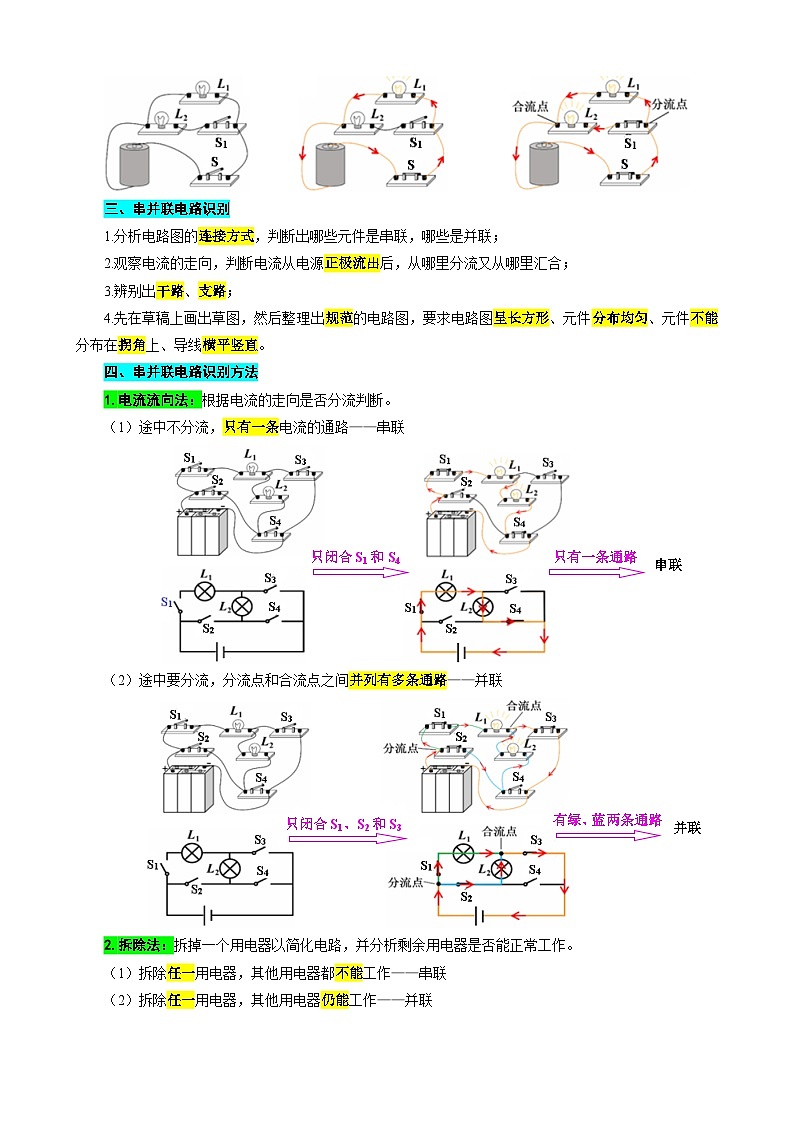

三、串并联电路识别
1.分析电路图的连接方式，判断出哪些元件是串联，哪些是并联；
2.观察电流的走向，判断电流从电源正极流出后，从哪里分流又从哪里汇合；
3.辨别出干路、支路；
4.先在草稿上画出草图，然后整理出规范的电路图，要求电路图呈长方形、元件分布均匀、元件不能分布在拐角上、导线横平竖直。
四、串并联电路识别方法
1.电流流向法：根据电流的走向是否分流判断。
（1）途中不分流，只有一条电流的通路——串联
只有一条通路
串联
只闭合S1和S4


（2）途中要分流，分流点和合流点之间并列有多条通路——并联
有绿、蓝两条通路
并联
只闭合S1、S2和S3

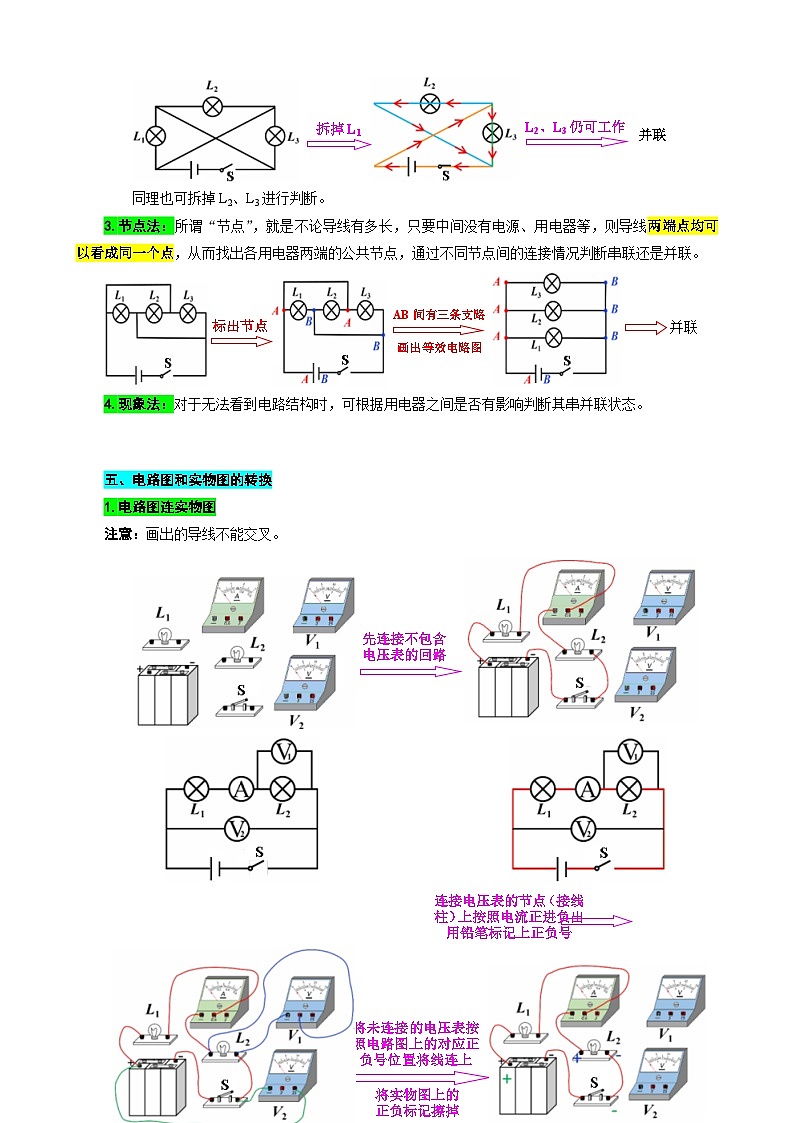

2.拆除法：拆掉一个用电器以简化电路，并分析剩余用电器是否能正常工作。
（1）拆除任一用电器，其他用电器都不能工作——串联
（2）拆除任一用电器，其他用电器仍能工作——并联
L2、L3仍可工作
并联
拆掉L1

同理也可拆掉L2、L3进行判断。
3.节点法：所谓“节点”，就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共节点，通过不同节点间的连接情况判断串联还是并联。
并联
AB间有三条支路
画出等效电路图
标出节点

4.现象法：对于无法看到电路结构时，可根据用电器之间是否有影响判断其串并联状态。
五、电路图和实物图的转换
1.电路图连实物图
注意：画出的导线不能交叉。
将未连接的电压表按照电路图上的对应正负号位置将线连上
将实物图上的正负标记擦掉
连接电压表的节点（接线柱）上按照电流正进负出用铅笔标记上正负号
先连接不包含电压表的回路
2.实物图转电路图
①观察法：观察实物图元件之间的关系及顺序，直接按照串并联电路图的标准格式画出电路图。
②回路法：
在草稿纸上先画出第一条不经过电压表的回路
按照电流经过每个元件的正进负出标出另一支路与该回路连接点的正负号
在新画出的支路上标出电压表支路需要连接的点的正负号
根据连接点正负号的位置画出另一条去路
根据连接点正负号的位置画出电压表去路
调整元件符号的位置，使电路图标准、美观，画出最终的电路图
3.注意事项
在并联电路中，要注意电流是先分流再进入电流表还是先经过电流表再分流，或者电流是先经过电流表再合流还是先合流再经过电流表，这决定了电流表的测量对象，请注意区分以下几种情况：
六、电路设计


七、典例分析
例1.请将下面的实物图所对应的电路图。

【详解】由实物图知，两灯并联，开关S1和电流表A在干路上，开关S2在L2去路上，电压表测L1两端电压，由此画出电路图，如上右图所示。
例2.根据电路图，将电路元件连成实物电路。

【详解】分析电路图，两灯串联，电流表可选用小量程串联在电路中，电压表可选用小量程与L2并联，根据电路图连接实物图，如上右图所示。电流先分流再经过电流表，电流表测L1支路电流
电流先经过电流表再分流，电流表测干路电流
电流先经过电流表再合流，电流表测L1支路电流
电流先合流再经过电流表，电流表测干路电流
