    2023年中考物理一轮复习讲义--《抓住“本质”突破“特殊方法”测电阻》

    展开

    这是一份2023年中考物理一轮复习讲义--《抓住“本质”突破“特殊方法”测电阻》,共9页。

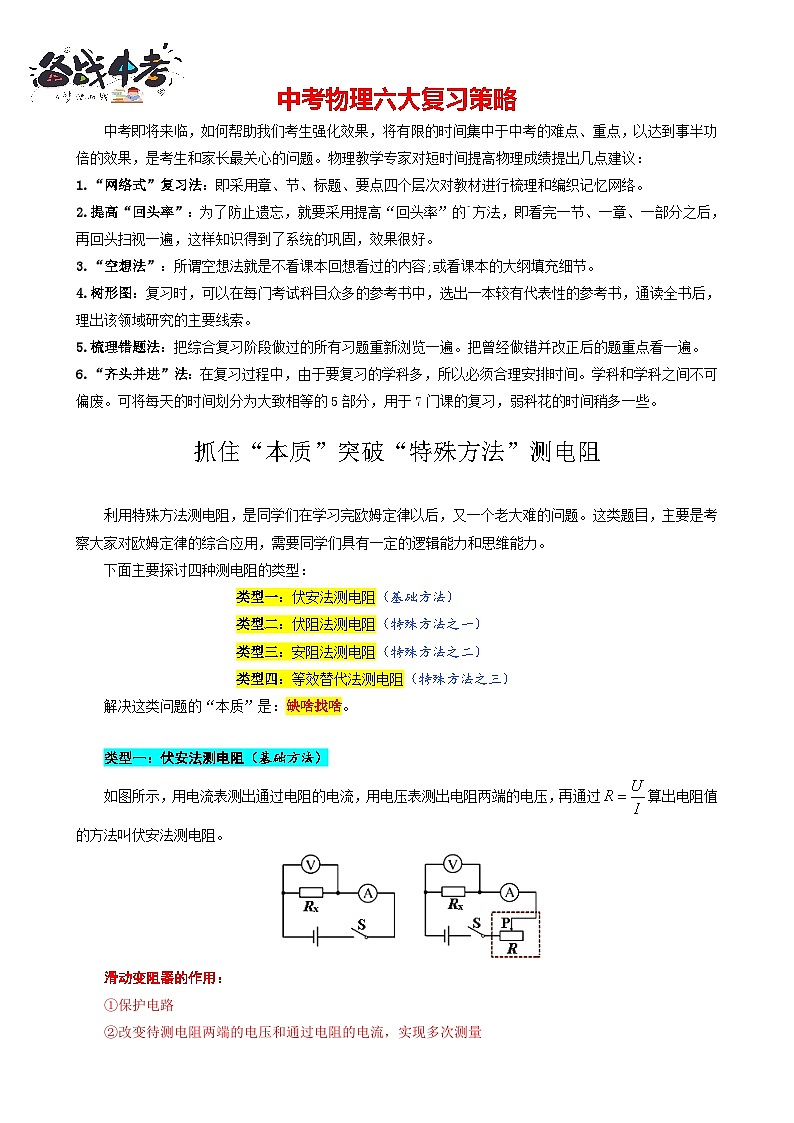

    1.“网络式”复习法:即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
    2.提高“回头率”:为了防止遗忘,就要采用提高“回头率”的`方法,即看完一节、一章、一部分之后,再回头扫视一遍,这样知识得到了系统的巩固,效果很好。
    3.“空想法”:所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
    4.树形图:复习时,可以在每门考试科目众多的参考书中,选出一本较有代表性的参考书,通读全书后,理出该领域研究的主要线索。
    5.梳理错题法:把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
    6.“齐头并进”法:在复习过程中,由于要复习的学科多,所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分,用于7门课的复习,弱科花的时间稍多一些。
    抓住“本质”突破“特殊方法”测电阻
    利用特殊方法测电阻,是同学们在学习完欧姆定律以后,又一个老大难的问题。这类题目,主要是考察大家对欧姆定律的综合应用,需要同学们具有一定的逻辑能力和思维能力。
    下面主要探讨四种测电阻的类型:
    类型一:伏安法测电阻(基础方法)
    类型二:伏阻法测电阻(特殊方法之一)
    类型三:安阻法测电阻(特殊方法之二)
    类型四:等效替代法测电阻(特殊方法之三)
    解决这类问题的“本质”是:缺啥找啥。
    类型一:伏安法测电阻(基础方法)
    如图所示,用电流表测出通过电阻的电流,用电压表测出电阻两端的电压,再通过算出电阻值的方法叫伏安法测电阻。
    滑动变阻器的作用:
    ①保护电路
    ②改变待测电阻两端的电压和通过电阻的电流,实现多次测量
    原理:

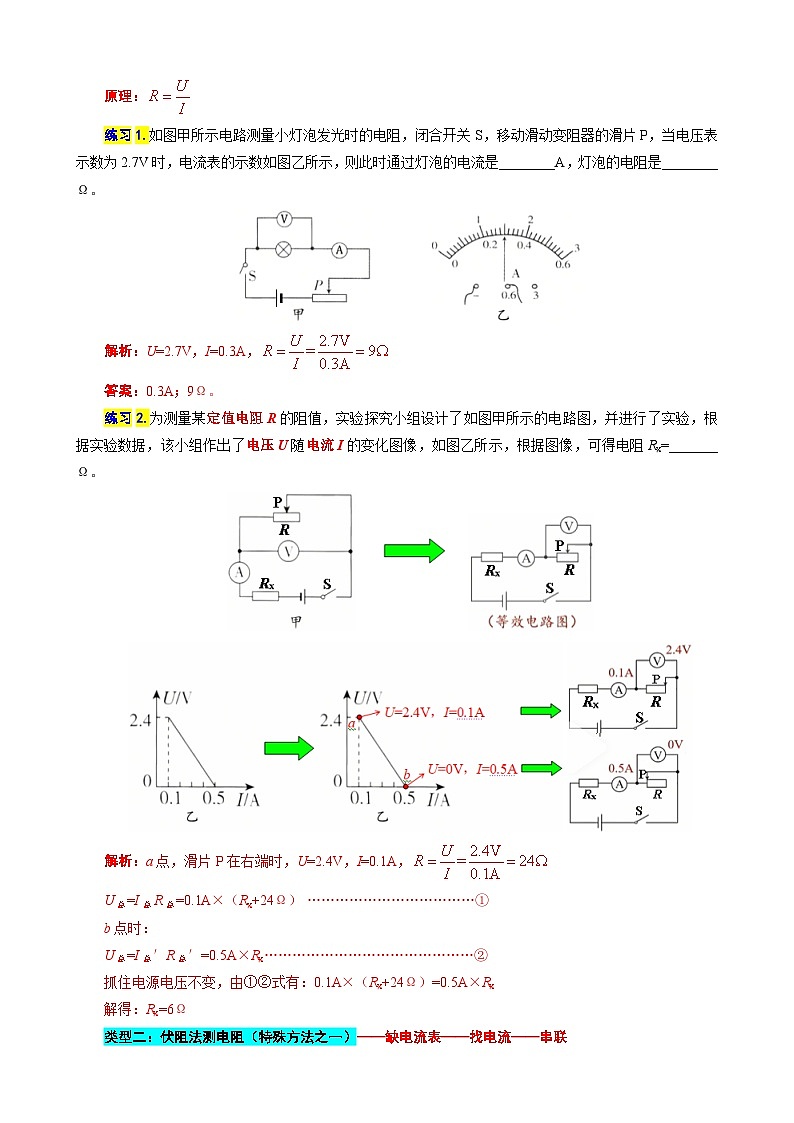

    练习1.如图甲所示电路测量小灯泡发光时的电阻,闭合开关S,移动滑动变阻器的滑片P,当电压表示数为2.7V时,电流表的示数如图乙所示,则此时通过灯泡的电流是________A,灯泡的电阻是________Ω。

    解析:U=2.7V,I=0.3A,
    答案:0.3A;9Ω。
    练习2.为测量某定值电阻R的阻值,实验探究小组设计了如图甲所示的电路图,并进行了实验,根据实验数据,该小组作出了电压U随电流I的变化图像,如图乙所示,根据图像,可得电阻Rx=_______Ω。
    解析:a点,滑片P在右端时,U=2.4V,I=0.1A,
    U总=I总R总=0.1A×(Rx+24Ω) ………………………………①
    b点时:
    U总=I总′R总′=0.5A×Rx………………………………………②
    抓住电源电压不变,由①②式有:0.1A×(Rx+24Ω)=0.5A×Rx
    解得:Rx=6Ω
    类型二:伏阻法测电阻(特殊方法之一)——缺电流表——找电流——串联

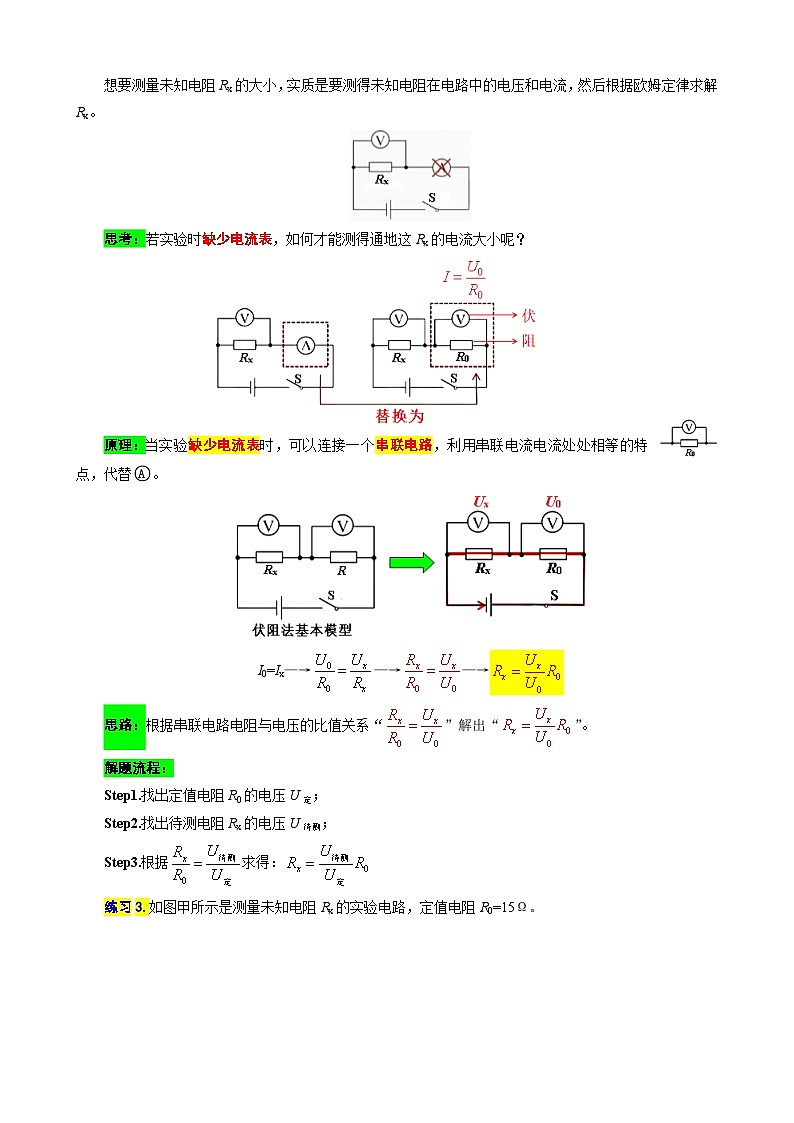

    想要测量未知电阻Rx的大小,实质是要测得未知电阻在电路中的电压和电流,然后根据欧姆定律求解Rx。
    思考:若实验时缺少电流表,如何才能测得通地这Rx的电流大小呢?
    原理:当实验缺少电流表时,可以连接一个串联电路,利用串联电流电流处处相等的特点,代替 eq \\ac(○,A)。
    I0=Ix—→—→—→
    思路:根据串联电路电阻与电压的比值关系“”解出“”。
    解题流程:
    Step1.找出定值电阻R0的电压U定;
    Step2.找出待测电阻Rx的电压U待测;
    Step3.根据求得:
    练习3.如图甲所示是测量未知电阻Rx的实验电路,定值电阻R0=15Ω。

    (1)请完善实验步骤。
    ①只闭合开关S、S1,读出并记录电压表示数U1;
    ②只闭合开关________,读出并记录电压表示数U2。
    (2)若U1=1.5V,U2的大小如图乙所示,U2=________V,则Rx=________Ω。
    答案:S、S1;2.5;10。
    变式1.在测Rx电阻的实验中,某同学设计了如图所示电路,实验步骤如下:
    (1)闭合开关S,S1接a时,调节滑动变阻器,记录电压表的示数为U1;
    (2)闭合开关S,S1接b时,__________(选填“需要”或“不需要”)调节滑动变阻器,记录电压表的示数为U2;
    (3)Rx的阻值表达式为Rx=____________(用U1、U2、R0表示)。
    答案:不需要;。
    练习4.某物理实验小组正在使用“伏安法”测量未知电阻Rx阻值,实验中电流表突然损坏,小组同学经过讨论设计了一种实验方案,也可测出Rx的阻值。电路如图所示,电源电压未知且恒定不变,a、b为滑动变阻器左右两个端点,滑动变阻器最大阻值为Rmax,请你把以下测量步骤补充完整。
    (1)闭合开关S,将滑片P移到a端,读出电压表示数为U1;
    (2)闭合开关S,将_________________________,读出电压表的示数为U2;
    (3)Rx的阻值表达式为Rx=____________(用已知和测量出的物理量符号表示)。
    答案:滑片P移到b端;。
    变式2.某小组的同学利用已知电阻R0,设计并连接了如图所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下:
    (1)闭合开关S1和S2,电压表示数为U1;
    (2)闭合开关S1,断开开关S2,电压表的示数为U2;
    (3)待则电阻Rx =____________(用已知和测量出的物理量符号表示)。
    答案:。
    类型三:安阻法测电阻(特殊方法之二)——缺电压表——找电压——并联
    想要测量未知电阻Rx的大小,实质是要测得未知电阻在电路中的电压和电流,然后根据欧姆定律求解Rx。
    思考:若实验时缺少电压表,如何才能测得通地这Rx的电压大小呢?
    原理:当实验缺少电压表时,可以连接一个并联电路,利用并联电路电压相等的特点,代替 eq \\ac(○,V)。
    Ux=U0—→IxRx=I0R0—→
    思路:根据并联电路电压相同的特点联立等式“IxRx=I0R0”解出“”。
    解题流程:
    Step1.找出流过定值电阻R0的电流I定;
    Step2.找出流过待测电阻Rx的电流I待测;
    Step3.根据I待测Rx=I定R0求得:
    练习5.小华利用电源(电压未知但恒定不变)、阻值为R0的定值电阻、电流表、开关等器材,设计了如图所示的电路也能测出Rx的阻值,请你完成下列实验步骤。
    ①按电路图正确连接电路,闭合开关S,断开开关S1,读出电流表示数I1;
    ②再闭合开关S1,读出电流表示数I2;
    ③根据实验数据,计算出待测电阻Rx=__________(用R0、I1、I2表示)
    答案:I1R0=(I2-I1)Rx
    变式3.某实验小组进行实验时不慎将电压表损坏,他们利用一个阻值已知的定值电阻R0,一个电流表和开关若干个,设计了如图所示的电路测待测电阻Rx的阻值。.
    他们的实验步骤如下:
    (1)正确连接电路,只闭合开关S、S1,记录电流表的示数为I1;
    (2)________________________________________,记录电流表的示数为I2;
    (3)待测电阻阻值的表达式为Rx=___________(用R0、I1、I2表示)
    答案:(2)为开开关S1,闭合开关S2和S;I1Rx=(I2-I1)R0
    练习6.在“伏安法测电阻”的实验中,若电压表损坏,利用如图所示的电路也能测出Rx的阻值,已知滑动变阻器R的最大阻值为Rmax,具体实验步骤如下:
    (1)闭合开关,将滑动变阻器的滑片移到最右端,读出电流表的示数I1。
    (2)将滑动变阳器的滑片够到最左端,读出电流表的示数I2。
    (3)则待测电阻的阻值的Rx=___________(用R max>、I1、I2表示)。
    答案:。
    变式4.某实验小组利用如图所示电路测量待测电阻Rx的阻值,其中R0是阻值已知的定值电阻,实验步骤如下:
    (1)首先,闭合开关S1、S2, 记录电流表的示数I1;
    (2)接着,断开开关S2, 记录电流表的示数I2;
    (3)则待测电阻的阻值Rx=__________(用R0、I1、I2表示)。
    答案:。
    类型四:等效替代法测电阻(特殊方法之三)
    原理:在电路中,用电阻箱替代待测电阻,调节电阻箱电阻,使其达到与待测电阻相同的效果,此时电阻箱的电阻大小就是待测电阻电阻大小。
    练习7.小安同学在学习电路的串、并联特点后,设计了如图甲所示的实验原理图来测量某一定值电阻Rx的阻值。实验操作如下:
    (1)闭合开关S,将单刀双掷开关拨到1,调节滑动变阻器,使电流表指针指到某一值,如图乙,电流表读数为_______A;
    (2)保持(1)中滑动变阻器滑片位置不变,将单刀双掷开关拨到2,调节电阻箱R,当阻值为10Ω时,电流表示数与(1)中显示数值相同,则被测电阻Rx的阻值为_________。
    答案:(1)0.3A;(2)10Ω。
    练习8.测量电阻Rx的实验中,连接了如图所示的电路,测量步骤如下:
    (1)只闭合开关S1,读出电压表的示数为U;
    (2)只闭合开关S2,调节电阻箱,使电压表的示数为_______,读出此时电阻箱的阻值为R0,则Rx=R0。
    答案:。
