2023年中考物理一轮复习讲义--动态电路的计算

这是一份2023年中考物理一轮复习讲义--动态电路的计算，共6页。
1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

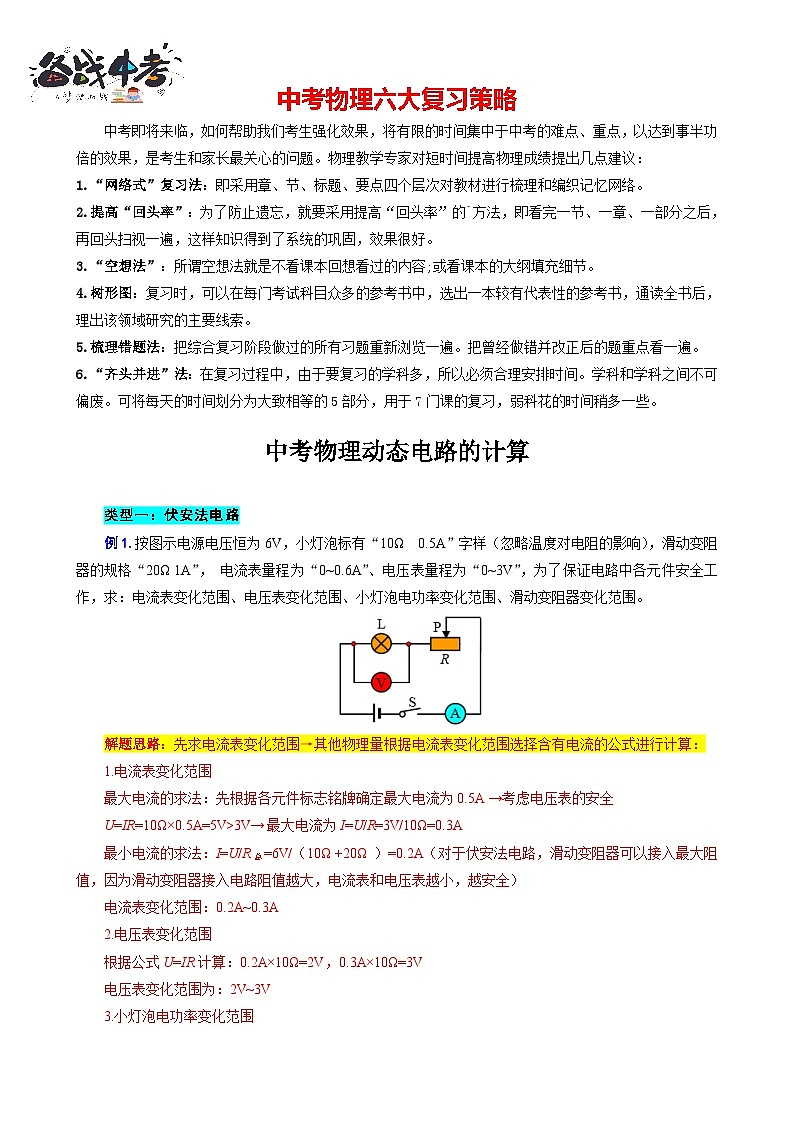

中考物理动态电路的计算
类型一：伏安法电路
例1.按图示电源电压恒为6V，小灯泡标有“10Ω 0.5A”字样（忽略温度对电阻的影响），滑动变阻器的规格“20Ω 1A”， 电流表量程为“0~0.6A”、电压表量程为“0~3V”，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。
解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算：
1.电流表变化范围
最大电流的求法：先根据各元件标志铭牌确定最大电流为0.5A →考虑电压表的安全
U=IR=10Ω×0.5A=5V>3V→最大电流为I=U/R=3V/10Ω=0.3A
最小电流的求法：I=U/R总=6V/（10Ω +20Ω ）=0.2A（对于伏安法电路，滑动变阻器可以接入最大阻值，因为滑动变阻器接入电路阻值越大，电流表和电压表越小，越安全）
电流表变化范围：0.2A~0.3A
2.电压表变化范围
根据公式U=IR计算：0.2A×10Ω=2V，0.3A×10Ω=3V
电压表变化范围为：2V~3V
3.小灯泡电功率变化范围
根据公式P=I2R计算：（0.2A）2×10Ω=0.4W，（0.3A）2×10Ω=0.9W
小灯泡电功率变化范围为：0.4W~0.9W
4.滑动变阻器变化范围
根据公式R总=U/I计算：6V/0.2A=30Ω，30Ω－10Ω=20Ω；6V/0.3A=20Ω，20Ω－10Ω=10Ω
滑动变阻器变化范围为：10Ω~20Ω
类型二：电压表与滑动变阻器并联电路

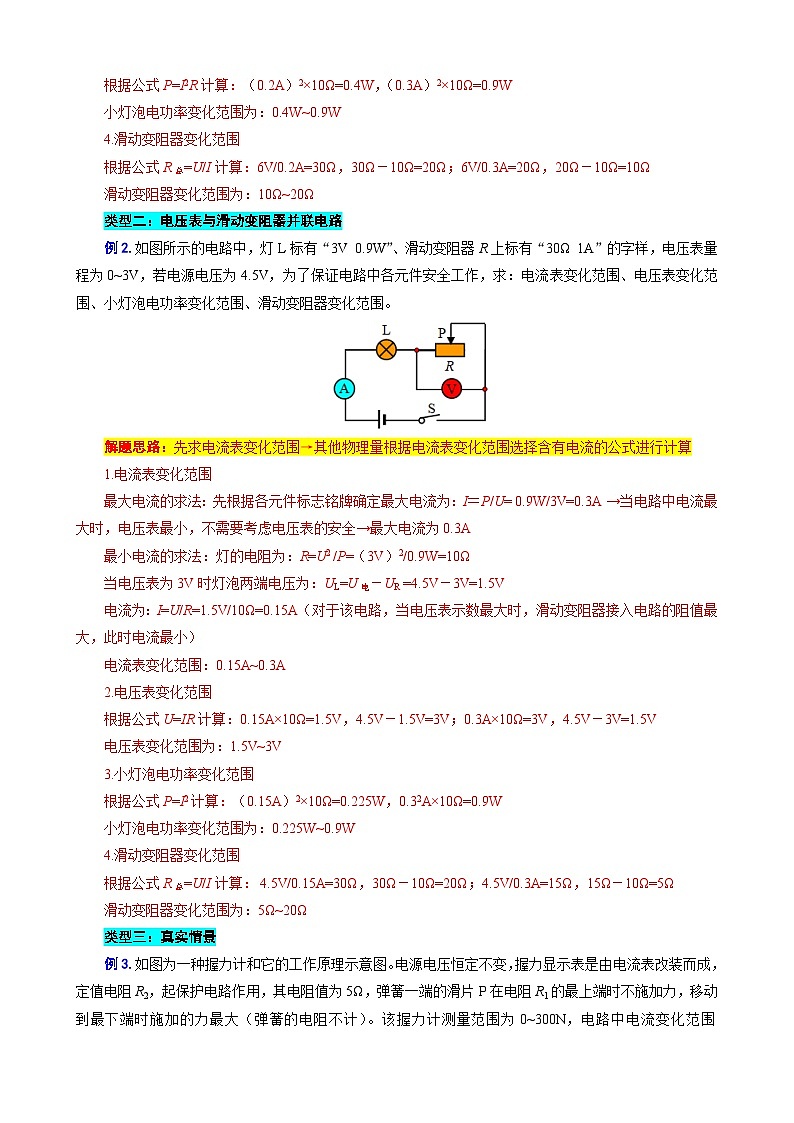

例2.如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“30Ω 1A”的字样，电压表量程为0~3V，若电源电压为4.5V，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。
解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算
1.电流表变化范围
最大电流的求法：先根据各元件标志铭牌确定最大电流为：I＝P/U= 0.9W/3V=0.3A →当电路中电流最大时，电压表最小，不需要考虑电压表的安全→最大电流为0.3A
最小电流的求法：灯的电阻为：R=U2 /P=（3V）2/0.9W=10Ω
当电压表为3V时灯泡两端电压为：UL=U电－UR =4.5V－3V=1.5V
电流为：I=U/R=1.5V/10Ω=0.15A（对于该电路，当电压表示数最大时，滑动变阻器接入电路的阻值最大，此时电流最小）
电流表变化范围：0.15A~0.3A
2.电压表变化范围
根据公式U=IR计算：0.15A×10Ω=1.5V，4.5V－1.5V=3V；0.3A×10Ω=3V，4.5V－3V=1.5V
电压表变化范围为：1.5V~3V
3.小灯泡电功率变化范围
根据公式P=I2计算：（0.15A）2×10Ω=0.225W，0.32A×10Ω=0.9W
小灯泡电功率变化范围为：0.225W~0.9W
4.滑动变阻器变化范围
根据公式R总=U/I计算： 4.5V/0.15A=30Ω，30Ω－10Ω=20Ω；4.5V/0.3A=15Ω，15Ω－10Ω=5Ω
滑动变阻器变化范围为：5Ω~20Ω
类型三：真实情景

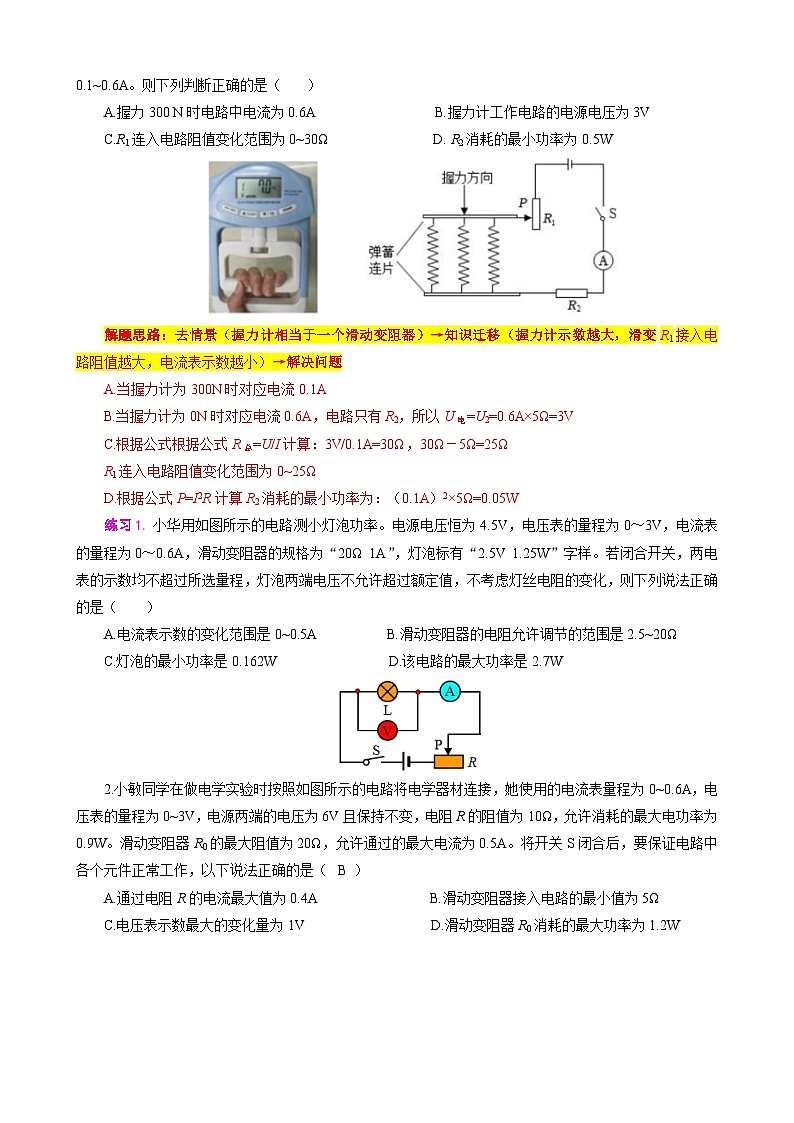

例3.如图为一种握力计和它的工作原理示意图。电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2，起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）。该握力计测量范围为0~300N，电路中电流变化范围0.1~0.6A。则下列判断正确的是（ ）
A.握力300 N时电路中电流为0.6A B.握力计工作电路的电源电压为3V
C.R1连入电路阻值变化范围为0~30Ω D. R2消耗的最小功率为0.5W

解题思路：去情景（握力计相当于一个滑动变阻器）→知识迁移（握力计示数越大，滑变R1接入电路阻值越大，电流表示数越小）→解决问题
A.当握力计为300N时对应电流0.1A
B.当握力计为0N时对应电流0.6A，电路只有R2，所以U电=U2=0.6A×5Ω=3V
C.根据公式根据公式R总=U/I计算：3V/0.1A=30Ω，30Ω－5Ω=25Ω
R1连入电路阻值变化范围为0~25Ω
D.根据公式P=I2R计算R2消耗的最小功率为：（0.1A）2×5Ω=0.05W
练习1. 小华用如图所示的电路测小灯泡功率。电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（ ）
A.电流表示数的变化范围是0~0.5A B.滑动变阻器的电阻允许调节的范围是2.5~20Ω
C.灯泡的最小功率是0.162W D.该电路的最大功率是2.7W
2.小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W。滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A。将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ B ）
A.通过电阻R的电流最大值为0.4A B.滑动变阻器接入电路的最小值为5Ω
C.电压表示数最大的变化量为1V D.滑动变阻器R0消耗的最大功率为1.2W
3.如图，电源电压18V保持不变.电流表量程0~0.6A，电压表量程0~15V，小灯泡上标有“6V 3W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）。则下列说法正确的是（ ）
A.滑动变阻器的滑片向左移动时，电流表和电压表示数变大
B.当电流表示数为0.4A时，电压表示数为12V
C.该电路的最大功率为10.8W
D.滑动变阻器允许调节的范围是24Ω~60 Ω
4.如图所示的电路中，电源电压为20 V，定值电阻R为20 Ω，滑动变阻器标有“30 Ω 1 A”字样，电压表选用的量程是0~15 V，在该电路正常使用的情况下，则（ ）
A.电路消耗的最大功率为20 W B.电路消耗的最小功率为8 W
C.电压表的最小示数为5 V D.滑动变阻器接入电路的最小阻值为10 Ω
5.如图所示，当开关闭合时，电路中的电流为1 A，电压表 V2的示数是10 V，定值电阻R的阻值为4 Ω，电动机M的线圈电阻为1 Ω，不计摩擦，下列说法正确的是（ ）
A.电压表V1的示数为4 V B.电路消耗的总功率是5 W
C.通电1 min电流通过电动机产生的热量是60 J D.通电1 min电动机产生的机械能是360 J
6.如图所示，电源电压为12 V，R0＝60 Ω，滑动变阻器的规格为“50 Ω 2 A”，电流表的量程为“0~ 0.6 A”，小灯泡上标有“6 V 3 W”字样。不考虑灯丝电阻变化，并保证电路安全。则（ ）
A.S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8 Ω~50 Ω
B.S闭合，S1、S2都断开，调节滑动变阻器，小灯泡的功率变化范围是2.25 W~3 W
C.S、S1、S2都闭合，电路消耗的总功率最小值为2.4 W
D.S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30 Ω
7.如图所示为汽车油量显示仪的电路原理图，其中电源电压恒为6V，定值电阻R0为5Ω，油量表实质上是量程为0~3V的电压表，R为压敏电阻，其电阻值与油箱中油量的关系如下表所示，下列说法正确的是（ ）
A.油箱油量增多时，压敏电阻R的阻值变大
B.电压表示数为3V时，油箱中的油量为50L
C.油箱中的油量为20L时，R0两端的电压为1.5V
D.油箱中油量减少时，电路消耗电能的总功率变大
8.如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图.其中定值电阻R1=6Ω，电源电压恒为4.5V，R₂的规格为“15Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A，闭合开关S：
（1）当被测身高变矮时，电流表的示数________（“变大”“变小”或“不变”）。
（2）当R2接入电路中的电阻为9Ω时，电压表的示数是________V。
（3）为了保证电路中各元件安全工作，滑动变阻器接入电路的阻值范围是________Ω.。
油量V/L
0
10
20
30
40
50
压敏电阻R/Ω
25
20
15
10
5
2.5
