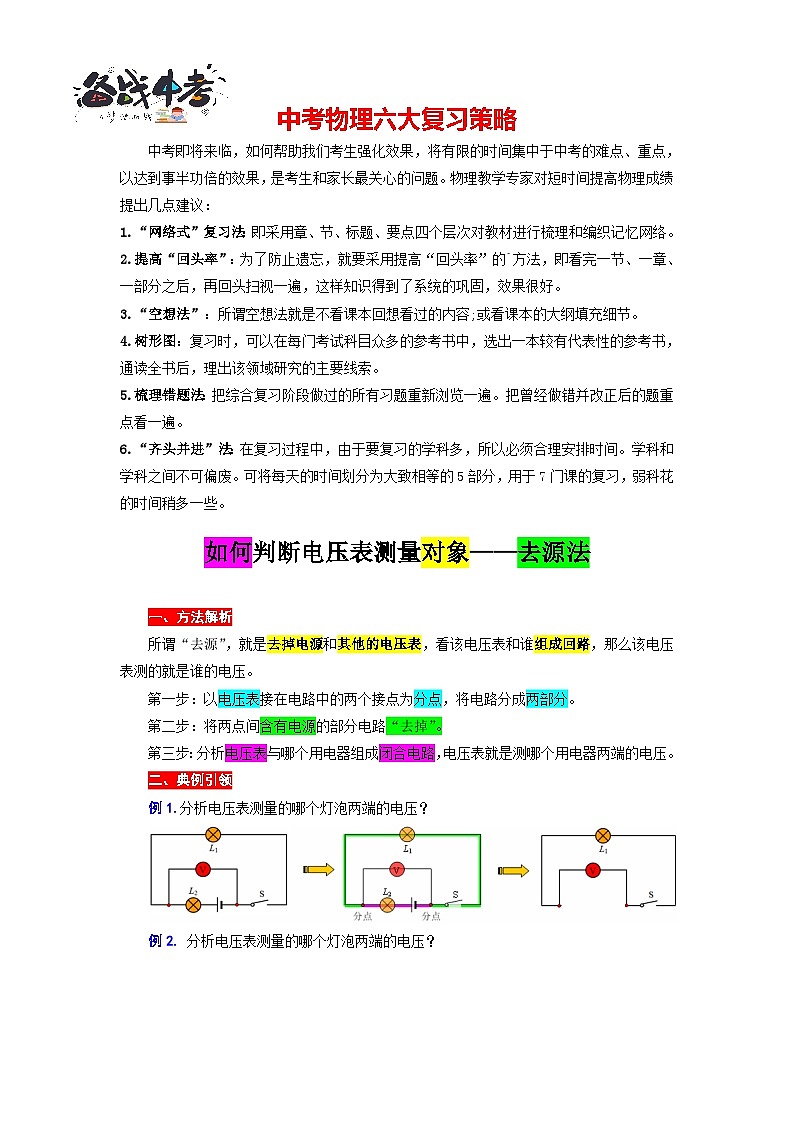

如何判断电压表测量对象——去源法
一、方法解析
所谓“去源”，就是去掉电源和其他的电压表，看该电压表和谁组成回路，那么该电压表测的就是谁的电压。
第一步：以电压表接在电路中的两个接点为分点，将电路分成两部分。
第二步：将两点间含有电源的部分电路“去掉”。
第三步：分析电压表与哪个用电器组成闭合电路，电压表就是测哪个用电器两端的电压。
二、典例引领
例1.分析电压表测量的哪个灯泡两端的电压？
例2. 分析电压表测量的哪个灯泡两端的电压？

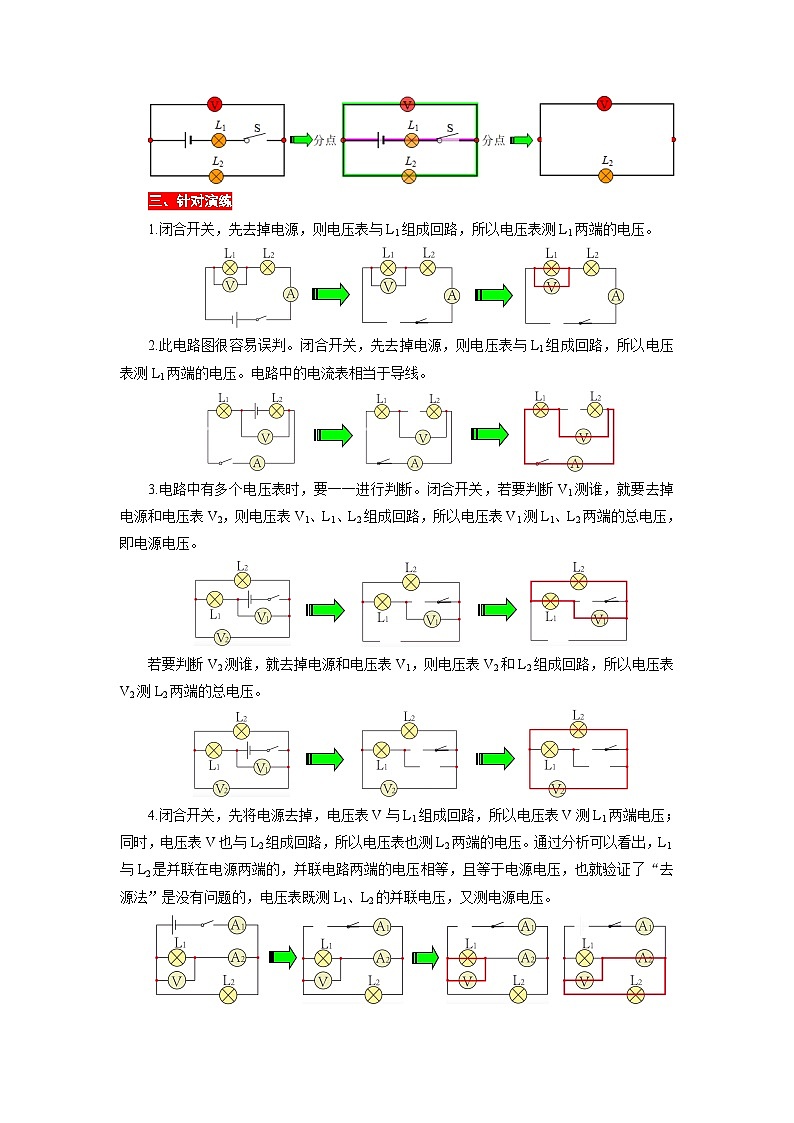

三、针对演练
1.闭合开关，先去掉电源，则电压表与L1组成回路，所以电压表测L1两端的电压。

2.此电路图很容易误判。闭合开关，先去掉电源，则电压表与L1组成回路，所以电压表测L1两端的电压。电路中的电流表相当于导线。

3.电路中有多个电压表时，要一一进行判断。闭合开关，若要判断V1测谁，就要去掉电源和电压表V2，则电压表V1、L1、L2组成回路，所以电压表V1测L1、L2两端的总电压，即电源电压。

若要判断V2测谁，就去掉电源和电压表V1，则电压表V2和L2组成回路，所以电压表V2测L2两端的总电压。

4.闭合开关，先将电源去掉，电压表V与L1组成回路，所以电压表V测L1两端电压；同时，电压表V也与L2组成回路，所以电压表也测L2两端的电压。通过分析可以看出，L1与L2是并联在电源两端的，并联电路两端的电压相等，且等于电源电压，也就验证了“去源法”是没有问题的，电压表既测L1、L2的并联电压，又测电源电压。

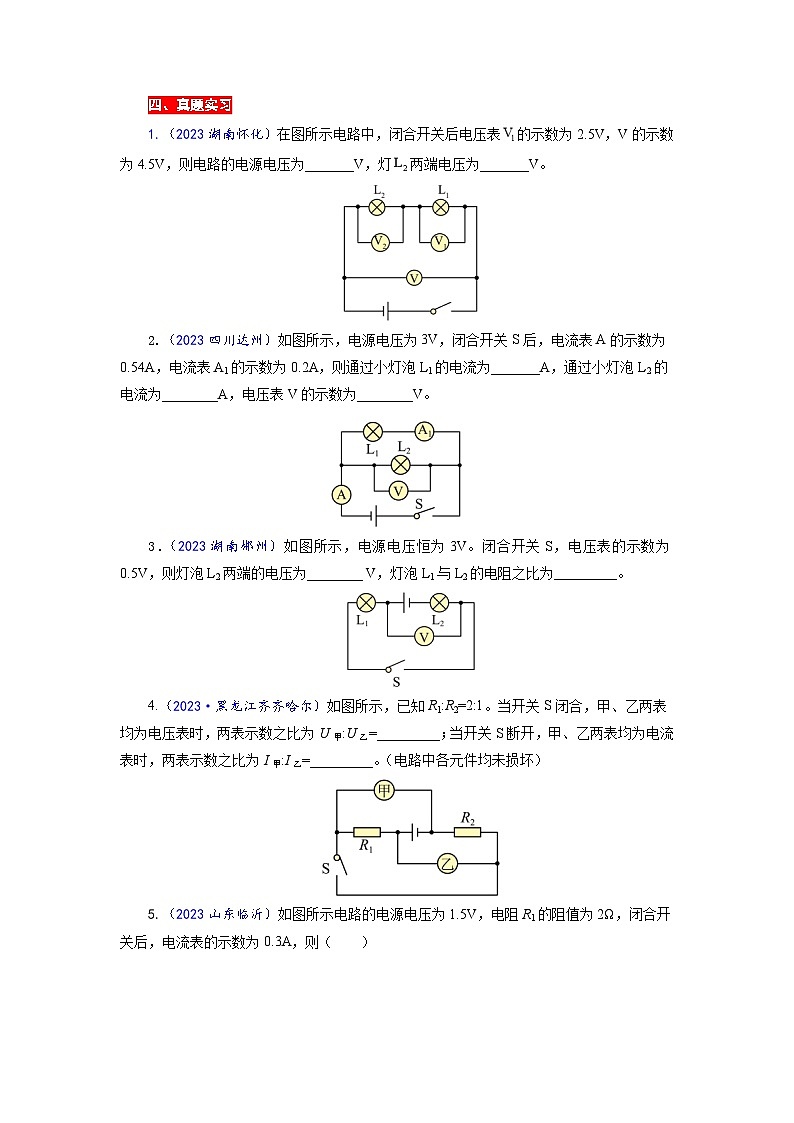

四、真题实习
1.（2023湖南怀化）在图所示电路中，闭合开关后电压表的示数为2.5V，V的示数为4.5V，则电路的电源电压为_______V，灯两端电压为_______V。

2.（2023四川达州）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为_______A，通过小灯泡L2的电流为________A，电压表V的示数为________V。

3．（2023湖南郴州）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L2两端的电压为________ V，灯泡L1与L2的电阻之比为_________。
4.（2023·黑龙江齐齐哈尔）如图所示，已知R1:R2=2:1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲:U乙=_________；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲:I乙=_________。（电路中各元件均未损坏）
5.（2023山东临沂）如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）

A.通过R1的电流大于0.3A B.电阻R1和R2是并联的
C.电压表的示数为0.9V D.电阻R2的阻值为3Ω
9.（2023·湖北鄂州）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是（ ）
A.曲线a是电流表示数与电压表V2示数的关系图像 B.电源电压为11V
C.灯的额定电流为0.2A D.滑动变阻器的最大阻值是15 Ω
7．（2023四川成都）某小组同学利用如图所示电路探究串联电路中的电压关系。

（1）下列操作不正确的是______
A.连接电路时，开关S处于断开状态
B.连接电压表时，试触后再选择合适量程
C.将电压表A接点连线转接至C接点，测量L2两端电压
（2）测量灯泡L1两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是______；
（3）该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。
分析表中实验数据，在误差允许范围内，可得出的结论是______。
A.串联电路中各处电流相等
B.灯泡阻值随灯泡两端电压增大而增大
C.串联电路中电阻值越大的部分两端电压越大
D.串联电路两端的电压等于各部分电路两端的电压之和实验次数
UAB/V
UBC/V
UAC/V
第1次
0.8
2.0
2.8
第2次
1.0
1.8
2.8
第3次
1.4
1.4
2.7
