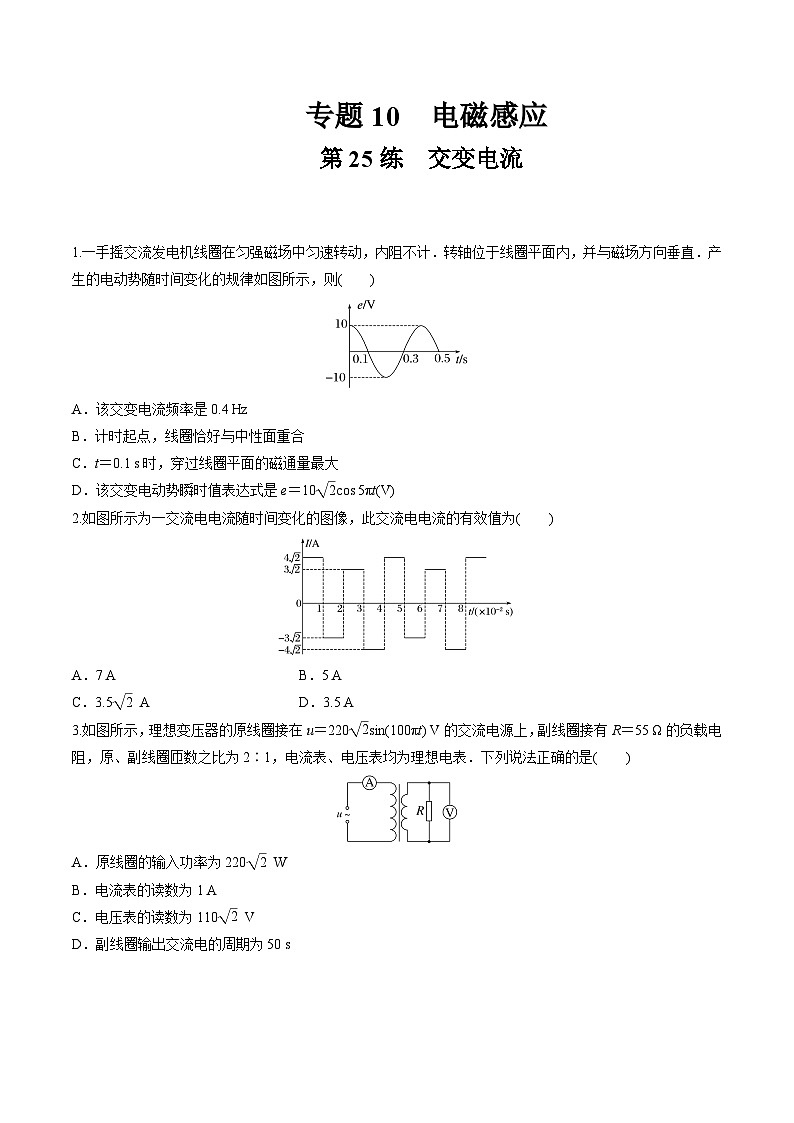

1.一手摇交流发电机线圈在匀强磁场中匀速转动，内阻不计．转轴位于线圈平面内，并与磁场方向垂直．产生的电动势随时间变化的规律如图所示，则( )
A．该交变电流频率是0.4 Hz
B．计时起点，线圈恰好与中性面重合
C．t＝0.1 s时，穿过线圈平面的磁通量最大
D．该交变电动势瞬时值表达式是e＝10eq \r(2)cs 5πt(V)
2.如图所示为一交流电电流随时间变化的图像，此交流电电流的有效值为( )
A．7 A B．5 A
C．3.5eq \r(2) A D．3.5 A
3.如图所示，理想变压器的原线圈接在u＝220eq \r(2)sin(100πt) V的交流电源上，副线圈接有R＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )
A．原线圈的输入功率为220eq \r(2) W
B．电流表的读数为1 A
C．电压表的读数为110eq \r(2) V
D．副线圈输出交流电的周期为50 s

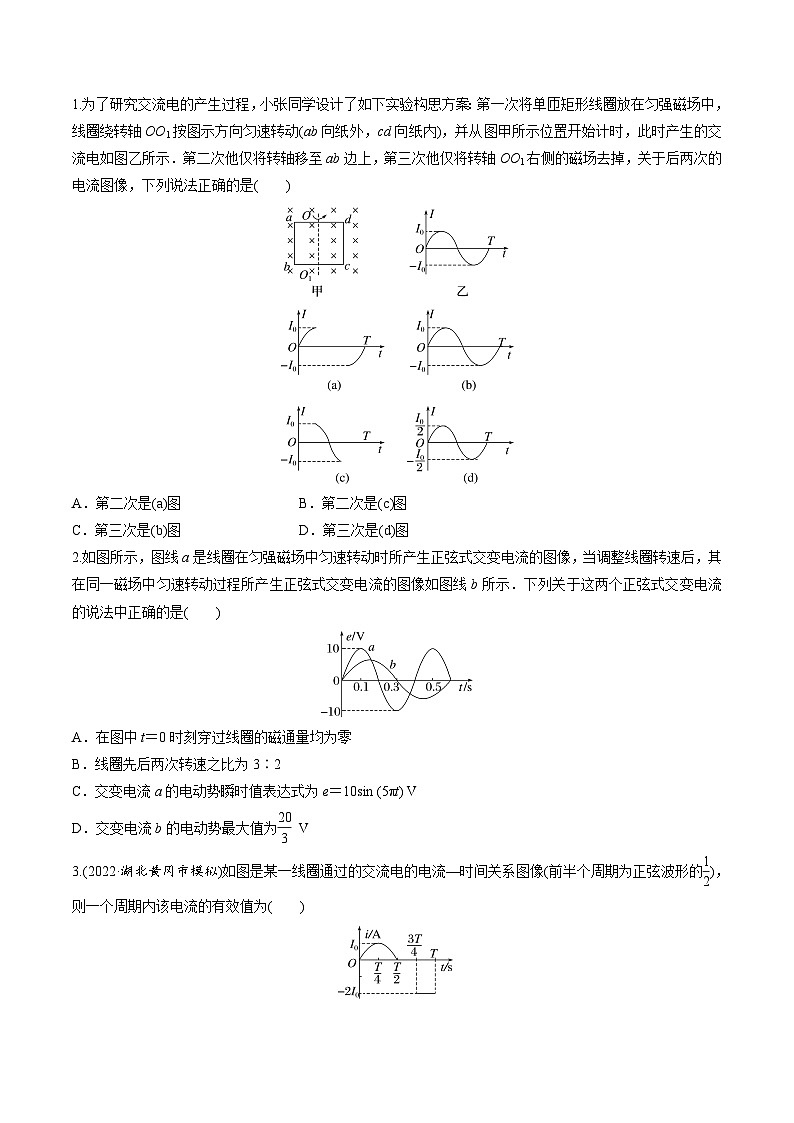

1.为了研究交流电的产生过程，小张同学设计了如下实验构思方案：第一次将单匝矩形线圈放在匀强磁场中，线圈绕转轴OO1按图示方向匀速转动(ab向纸外，cd向纸内)，并从图甲所示位置开始计时，此时产生的交流电如图乙所示．第二次他仅将转轴移至ab边上，第三次他仅将转轴OO1右侧的磁场去掉，关于后两次的电流图像，下列说法正确的是( )
A．第二次是(a)图 B．第二次是(c)图
C．第三次是(b)图 D．第三次是(d)图
2.如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦式交变电流的图像，当调整线圈转速后，其在同一磁场中匀速转动过程所产生正弦式交变电流的图像如图线b所示．下列关于这两个正弦式交变电流的说法中正确的是( )
A．在图中t＝0时刻穿过线圈的磁通量均为零
B．线圈先后两次转速之比为3∶2
C．交变电流a的电动势瞬时值表达式为e＝10sin (5πt) V
D．交变电流b的电动势最大值为eq \f(20,3) V
3.(2022·湖北黄冈市模拟)如图是某一线圈通过的交流电的电流—时间关系图像(前半个周期为正弦波形的eq \f(1,2))，则一个周期内该电流的有效值为( )
A.eq \f(3,2)I0 B.eq \f(\r(5),2)I0 C.eq \f(\r(3),2)I0 D.eq \f(5,2)I0

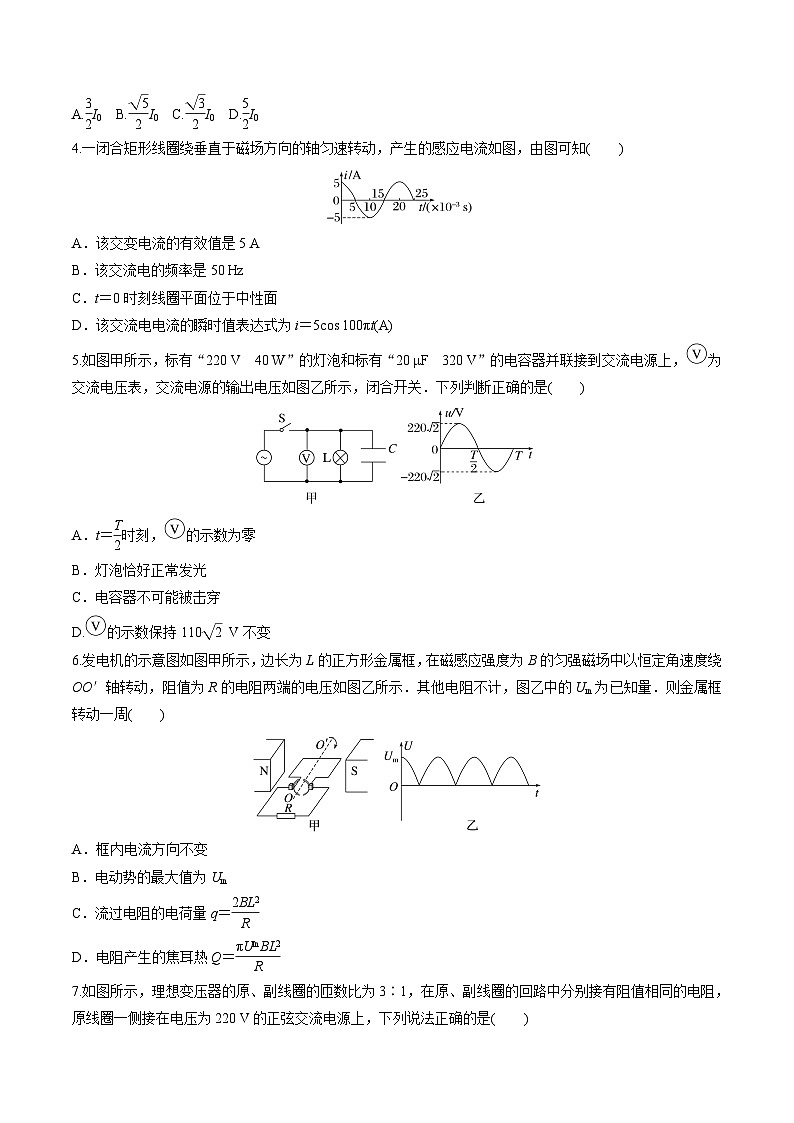

4.一闭合矩形线圈绕垂直于磁场方向的轴匀速转动，产生的感应电流如图，由图可知( )
A．该交变电流的有效值是5 A
B．该交流电的频率是50 Hz
C．t＝0时刻线圈平面位于中性面
D．该交流电电流的瞬时值表达式为i＝5cs 100πt(A)
5.如图甲所示，标有“220 V 40 W”的灯泡和标有“20 μF 320 V”的电容器并联接到交流电源上，为交流电压表，交流电源的输出电压如图乙所示，闭合开关．下列判断正确的是( )
A．t＝eq \f(T,2)时刻，的示数为零
B．灯泡恰好正常发光
C．电容器不可能被击穿
D.的示数保持110eq \r(2) V不变
6.发电机的示意图如图甲所示，边长为L的正方形金属框，在磁感应强度为B的匀强磁场中以恒定角速度绕OO′轴转动，阻值为R的电阻两端的电压如图乙所示．其他电阻不计，图乙中的Um为已知量．则金属框转动一周( )
A．框内电流方向不变
B．电动势的最大值为Um
C．流过电阻的电荷量q＝eq \f(2BL2,R)
D．电阻产生的焦耳热Q＝eq \f(πUmBL2,R)
7.如图所示，理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V的正弦交流电源上，下列说法正确的是( )
A．原、副线圈中的电流之比为3∶1
B．副线圈回路中电阻两端的电压为66 V
C．原线圈回路中电阻两端的电压为55 V
D．原、副线圈回路中电阻消耗的功率之比为1∶3
8.如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )
A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大
B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大
C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大
D．若闭合开关S，则电流表A1示数变大，A2示数变大
9.如图所示，原、副线圈匝数比为100∶1的理想变压器，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝310sin 314t(V)，则( )
A．当单刀双掷开关与a连接时，电压表的示数为3.1 V
B．副线圈两端的电压频率为50 Hz
C．当单刀双掷开关由a扳向b时，原线圈输入功率变小
D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
10.如图所示为远距离交流输电的简化电路图．发电厂的输出电压为U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1，在输电线与用户间连有一理想变压器，流入用户端的电流为I2，则( )
A．用户端的电压为eq \f(I1U1,I2)
B．输电线上的电压降为U
C．理想变压器的输入功率为I12r
D．输电线路上损失的电功率为I1U
专题10 电磁感应
第25练 交变电流
1.一手摇交流发电机线圈在匀强磁场中匀速转动，内阻不计．转轴位于线圈平面内，并与磁场方向垂直．产生的电动势随时间变化的规律如图所示，则( )
A．该交变电流频率是0.4 Hz
B．计时起点，线圈恰好与中性面重合
C．t＝0.1 s时，穿过线圈平面的磁通量最大
D．该交变电动势瞬时值表达式是e＝10eq \r(2)cs 5πt(V)
【答案】C
【解析】由题图可知电压随着时间变化的周期为T＝0.4 s，故频率为f＝eq \f(1,T)＝eq \f(1,0.4) Hz＝2.5 Hz，故A错误；计时起点，电动势最大，所以此时磁通量为0，线圈和中性面垂直，故B错误；t＝0.1 s时，电动势为0，穿过线圈平面的磁通量最大，故C正确；该交变电动势最大值为Um＝10 V，ω＝eq \f(2π,T)＝eq \f(2π,0.4)＝5π rad/s，又从垂直中性面开始计时，所以电动势瞬时值表达式是 e＝Emcs ωt＝10cs 5πt(V)，故D错误．
2.如图所示为一交流电电流随时间变化的图像，此交流电电流的有效值为( )
A．7 A B．5 A
C．3.5eq \r(2) A D．3.5 A
【答案】B
【解析】设该电流的有效值为I，根据有效值的定义有：(4eq \r(2) A)2R×0.02 s＋(3eq \r(2) A)2R×0.02 s＝I2R×0.04 s，解得I＝5 A，故选B.
3.如图所示，理想变压器的原线圈接在u＝220eq \r(2)sin(100πt) V的交流电源上，副线圈接有R＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )
A．原线圈的输入功率为220eq \r(2) W
B．电流表的读数为1 A
C．电压表的读数为110eq \r(2) V
D．副线圈输出交流电的周期为50 s
【答案】B
【解析】由u＝220eq \r(2)sin(100πt) V可知，原线圈电压最大值为220eq \r(2) V，故原线圈电压的有效值为U1＝220 V，根据eq \f(U1,U2)＝eq \f(n1,n2)可知，U2＝eq \f(n2,n1)U1＝110 V，故电压表的读数为110 V，选项C错误；副线圈电流有效值为I2＝eq \f(U2,R)＝2 A，根据P＝UI可知，输出功率为220 W，则原线圈的输入功率为220 W，故选项A错误；原线圈中的电流I1＝eq \f(P,U1)＝1 A，故选项B正确；因为ω＝eq \f(2π,T)，所以T＝eq \f(2π,ω)＝eq \f(2π,100π) s＝0.02 s，故选项D错误．
1.为了研究交流电的产生过程，小张同学设计了如下实验构思方案：第一次将单匝矩形线圈放在匀强磁场中，线圈绕转轴OO1按图示方向匀速转动(ab向纸外，cd向纸内)，并从图甲所示位置开始计时，此时产生的交流电如图乙所示．第二次他仅将转轴移至ab边上，第三次他仅将转轴OO1右侧的磁场去掉，关于后两次的电流图像，下列说法正确的是( )
A．第二次是(a)图 B．第二次是(c)图
C．第三次是(b)图 D．第三次是(d)图
【答案】D
【解析】第二次将转轴移到ab边上产生的感应电流与第一次相同，第三次将OO1右侧的磁场去掉，线圈在转动过程中只有一边切割磁感线，产生的交变电流的最大值为原来的eq \f(1,2)，D正确．
2.如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦式交变电流的图像，当调整线圈转速后，其在同一磁场中匀速转动过程所产生正弦式交变电流的图像如图线b所示．下列关于这两个正弦式交变电流的说法中正确的是( )
A．在图中t＝0时刻穿过线圈的磁通量均为零
B．线圈先后两次转速之比为3∶2
C．交变电流a的电动势瞬时值表达式为e＝10sin (5πt) V
D．交变电流b的电动势最大值为eq \f(20,3) V
【答案】BCD
【解析】由题图可知t＝0时刻线圈均在中性面位置，穿过线圈的磁通量最大，A错误；由图像可知Ta∶Tb＝2∶3，故na∶nb＝3∶2，B正确；由图像可知交变电流a的电动势最大值为10 V，ω＝eq \f(2π,T)＝eq \f(2π,0.4) rad/s＝5π rad/s，所以交变电流a的电动势瞬时值表达式为e＝10sin (5πt) V，C正确；交变电流的电动势最大值为Em＝NBSω，故Ema∶Emb＝3∶2，知Emb＝eq \f(2,3)Ema＝eq \f(20,3) V，D正确．
3.(2022·湖北黄冈市模拟)如图是某一线圈通过的交流电的电流—时间关系图像(前半个周期为正弦波形的eq \f(1,2))，则一个周期内该电流的有效值为( )
A.eq \f(3,2)I0 B.eq \f(\r(5),2)I0 C.eq \f(\r(3),2)I0 D.eq \f(5,2)I0
【答案】B
【解析】设该电流的有效值为I，由I2RT＝(eq \f(I0,\r(2)))2R·eq \f(T,2)＋(2I0)2R·eq \f(T,4)，解得I＝eq \f(\r(5),2)I0，故选B.
4.一闭合矩形线圈绕垂直于磁场方向的轴匀速转动，产生的感应电流如图，由图可知( )
A．该交变电流的有效值是5 A
B．该交流电的频率是50 Hz
C．t＝0时刻线圈平面位于中性面
D．该交流电电流的瞬时值表达式为i＝5cs 100πt(A)
【答案】BD
【解析】由题图可知，电流的最大值为5 A，选项A错误；电流的周期为0.02 s，频率为50 Hz，选项B正确；t＝0时，线圈中的电流为最大值，因而线圈平面与磁场平行，并非位于中性面，选项C错误；该交变电流的瞬时值表达式为i＝5cs 100πt(A)，选项D正确．
5.如图甲所示，标有“220 V 40 W”的灯泡和标有“20 μF 320 V”的电容器并联接到交流电源上，为交流电压表，交流电源的输出电压如图乙所示，闭合开关．下列判断正确的是( )
A．t＝eq \f(T,2)时刻，的示数为零
B．灯泡恰好正常发光
C．电容器不可能被击穿
D.的示数保持110eq \r(2) V不变
【答案】BC
【解析】的示数应是交流电压的有效值220 V，故选项A、D错误；交流电压的有效值恰好等于灯泡的额定电压，灯泡正常发光，选项B正确；交流电压的峰值Um＝220eq \r(2) V≈311 V，小于电容器的耐压值，故电容器不可能被击穿，选项C正确．
6.发电机的示意图如图甲所示，边长为L的正方形金属框，在磁感应强度为B的匀强磁场中以恒定角速度绕OO′轴转动，阻值为R的电阻两端的电压如图乙所示．其他电阻不计，图乙中的Um为已知量．则金属框转动一周( )
A．框内电流方向不变
B．电动势的最大值为Um
C．流过电阻的电荷量q＝eq \f(2BL2,R)
D．电阻产生的焦耳热Q＝eq \f(πUmBL2,R)
【答案】BD
【解析】金属框转动一周电流方向改变两次，A项错误；因除电阻R外其他电阻不计，R两端电压就等于电动势，所以电动势最大值为Um，B项正确；金属框转动一周，穿过金属框的磁通量的变化量为零，故由q＝eq \f(ΔΦ,R)知q＝0，C项错误；电阻R两端的电压的有效值U＝eq \f(Um,\r(2))，Um＝BL2ω，T＝eq \f(2π,ω)，又Q＝eq \f(U2,R)T，联立解得Q＝eq \f(πUmBL2,R)，D项正确．
7.如图所示，理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V的正弦交流电源上，下列说法正确的是( )
A．原、副线圈中的电流之比为3∶1
B．副线圈回路中电阻两端的电压为66 V
C．原线圈回路中电阻两端的电压为55 V
D．原、副线圈回路中电阻消耗的功率之比为1∶3
【答案】B
【解析】原、副线圈中的电流之比为原、副线圈的匝数比的反比，为1∶3，故A错误；设原线圈两端的电压为U，则副线圈两端的电压为eq \f(1,3)U，此时通过副线圈的电流为I＝eq \f(\f(1,3)U,R)＝eq \f(U,3R)，则此时通过原线圈的电流为eq \f(U,9R)，故此时原线圈的总电压为U总＝eq \f(U,9R)×R＋U＝eq \f(10,9)U＝220 V
故可得原线圈两端的电压为U＝198 V，原线圈回路中电阻两端的电压为22 V；副线圈回路中电阻两端的电压为198 V×eq \f(1,3)＝66 V，故B正确，C错误；原、副线圈回路中电阻两端的电压之比为1∶3，通过电阻的电流之比为1∶3，故消耗的电功率之比为1∶9，D错误．
8.如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )
A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大
B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大
C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大
D．若闭合开关S，则电流表A1示数变大，A2示数变大
【答案】B
【解析】当滑动变阻器的滑动触头P向上滑动时，接入电路的阻值变大，变压器副线圈两端电压不变，副线圈中的电流减小，则R1消耗的功率及其两端电压均变小，故电压表的示数变大，选项A错误，B正确；当滑动变阻器的滑动触头P向上滑动时，副线圈中的电流减小，则原线圈中的电流也减小，电流表A1示数变小，选项C错误；若闭合开关S，副线圈电路中总电阻减小，副线圈中的电流变大，R1两端电压变大，R2两端电压减小，电流表A2示数减小，原线圈中的电流变大，电流表A1示数变大，选项D错误．
9.如图所示，原、副线圈匝数比为100∶1的理想变压器，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝310sin 314t(V)，则( )
A．当单刀双掷开关与a连接时，电压表的示数为3.1 V
B．副线圈两端的电压频率为50 Hz
C．当单刀双掷开关由a扳向b时，原线圈输入功率变小
D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小
【答案】B
【解析】由eq \f(U1,U2)＝eq \f(n1,n2)，得U2＝eq \f(U1n2,n1)，因U1＝eq \f(310,\r(2)) V，所以U2＝eq \f(310,\r(2))×eq \f(1,100) V≈2.2 V，A错误；由瞬时值表达式可得ω＝314 rad/s，则频率f＝eq \f(ω,2π)＝eq \f(314,2π) Hz＝50 Hz，B正确；当单刀双掷开关由a扳向b时，n1减小，则U2增大，电压表示数变大，I2＝eq \f(U2,R)增大，副线圈的输出功率P出＝U2I2增大，原线圈的输入功率增大，C、D错误．
10.如图所示为远距离交流输电的简化电路图．发电厂的输出电压为U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1，在输电线与用户间连有一理想变压器，流入用户端的电流为I2，则( )
A．用户端的电压为eq \f(I1U1,I2)
B．输电线上的电压降为U
C．理想变压器的输入功率为I12r
D．输电线路上损失的电功率为I1U
【答案】B
【解析】因为P入＝P出，所以U1I1＝U2I2，即U2＝eq \f(U1I1,I2)，故选项A正确；输电线上的电压降为U线＝U－U1，选项B错误；理想变压器的输入功率P入＝I1U1，输电线路上损失的电功率
P损＝I12r＝I1(U－U1)，选项C、D错误．
