一、作图题

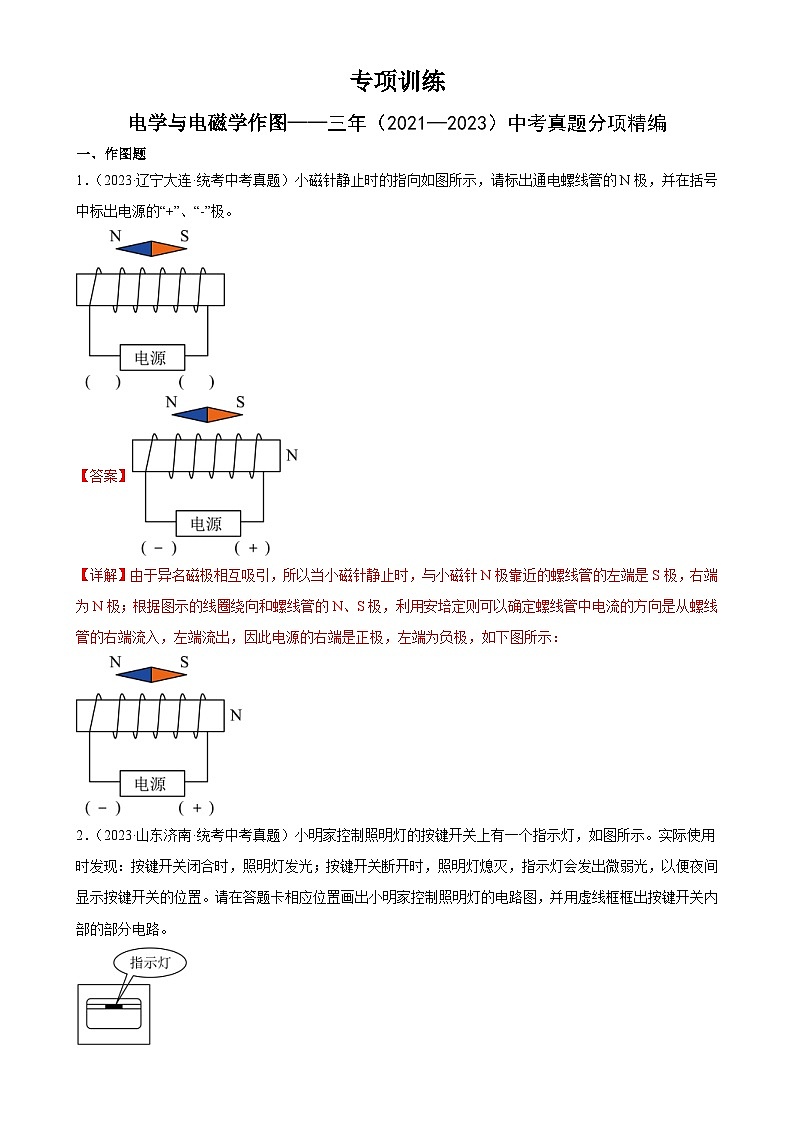

1．（2023·辽宁大连·统考中考真题）小磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括号中标出电源的“+”、“-”极。

【答案】
【详解】由于异名磁极相互吸引，所以当小磁针静止时，与小磁针N极靠近的螺线管的左端是S极，右端为N极；根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的右端是正极，左端为负极，如下图所示：

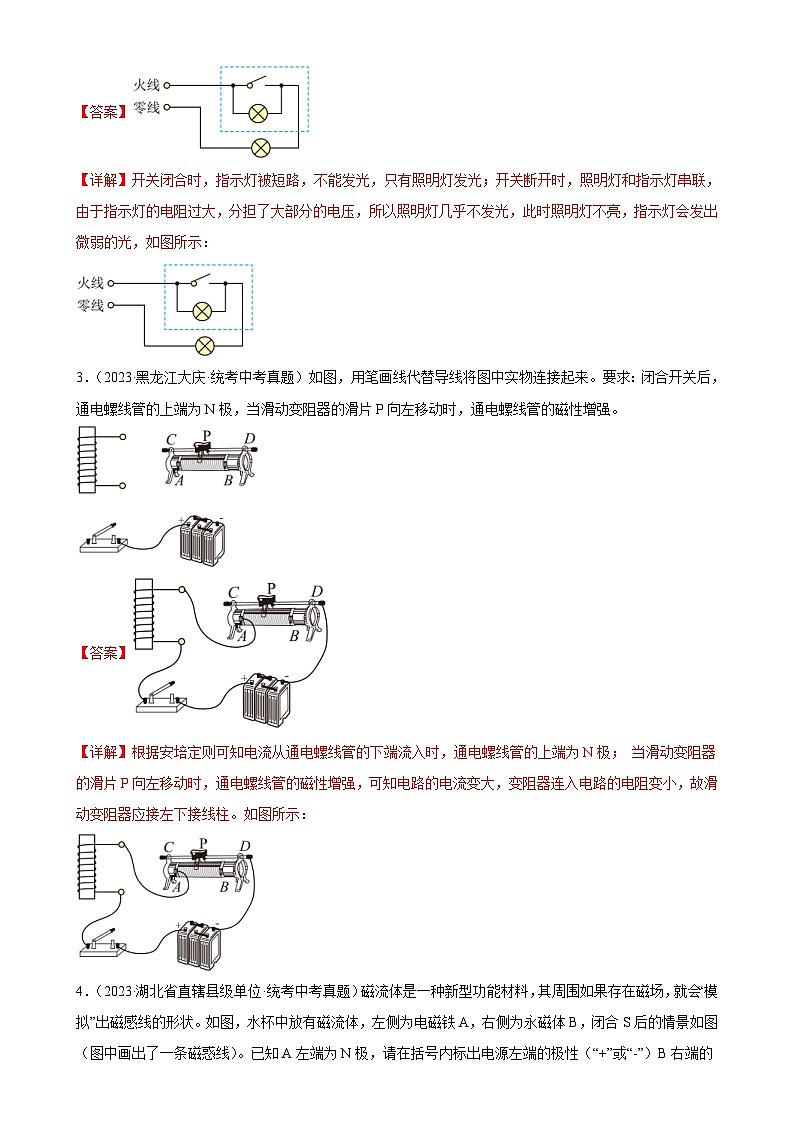

2．（2023·山东济南·统考中考真题）小明家控制照明灯的按键开关上有一个指示灯，如图所示。实际使用时发现：按键开关闭合时，照明灯发光；按键开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示按键开关的位置。请在答题卡相应位置画出小明家控制照明灯的电路图，并用虚线框框出按键开关内部的部分电路。

【答案】
【详解】开关闭合时，指示灯被短路，不能发光，只有照明灯发光；开关断开时，照明灯和指示灯串联，由于指示灯的电阻过大，分担了大部分的电压，所以照明灯几乎不发光，此时照明灯不亮，指示灯会发出微弱的光，如图所示：

3．（2023·黑龙江大庆·统考中考真题）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。

【答案】
【详解】根据安培定则可知电流从通电螺线管的下端流入时，通电螺线管的上端为N极； 当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强，可知电路的电流变大，变阻器连入电路的电阻变小，故滑动变阻器应接左下接线柱。如图所示：

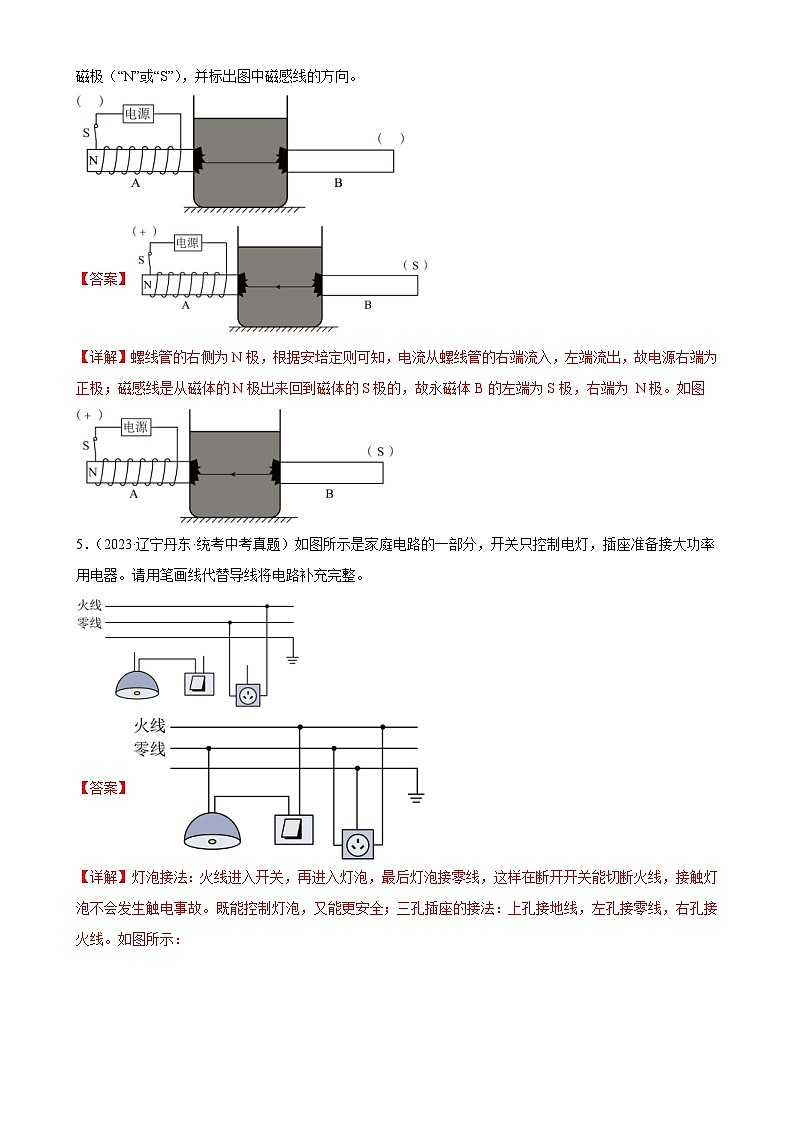

4．（2023·湖北省直辖县级单位·统考中考真题）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁惑线）。已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

【答案】
【详解】螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为正极；磁感线是从磁体的N极出来回到磁体的S极的，故永磁体B的左端为S极，右端为 N极。如图

5．（2023·辽宁丹东·统考中考真题）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。

【答案】
【详解】灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：

6．（2023·辽宁抚顺·统考中考真题）小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：

（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“＋”或“-”表示）。
【答案】
【详解】由图可知，小磁针的右端为N极，根据异名磁极相互吸引可知，电磁铁的右端为S极、左端为N极；根据安培定则可知，电流从螺线管的右端流入、左端流出，因此右端导线连接电源的极性为正极；磁体周围的磁感线都是从N极出发回到S极的，如图所示：

7．（2023·内蒙古通辽·统考中考真题）如图所示，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，请按要求把电路连接完整。

【答案】
【详解】根据题意知道，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，这说明该电路为并联电路，开关S1在支路中控制风扇，开关S2在干路中，如图所示：

8．（2023·辽宁本溪·统考中考真题）小王自制了一个电磁秋千的玩具，如图甲所示。闭合开关后，推动一下永磁体，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出：
（1）电磁铁下端的磁极；
（2）电源的正、负极；
（3）图中的磁感线方向。

【答案】
【详解】（1）如图乙所示，永磁铁下端为S极，永磁体在电磁铁排斥作用下来回摆动，根据磁极之间的相互作用可知，电磁铁上端为S极，下端为N极。
（2）根据安培定则，右手四指并拢，与拇指成90度，握住螺线管，使四指方向与电流方向一致，大拇指的指向即为N极可知，电流从上端流入，下端流出，所以电源上端为正极，下端为负极。
（3）在磁体的外部，磁感线从N极出发，回到S极，因图乙中电磁铁上端为S极，磁感线应该是回到S极，如下图所示：

9．（2023·山东潍坊·统考中考真题）图甲是一种太阳能“摆叶花”，图乙是其摆动原理图。整个摆件部分是硬质整体，由OA和OBC组成，O为摆动支点。OBC下端固定着磁铁，太阳能电池向线圈提供如图所示电流时，磁铁被推向左上方运动，使摆件顺时针小幅摆动后，立即断电，摆件会自动逆时针摆回来，如此往复。请根据图中所示情况：（1）画出磁铁所受重力的示意图及其力臂；（2）将磁铁下端的磁极名称填入括号中。
【答案】（1）
（2）
【详解】（1）重力的方向是竖直向下的，从磁铁的重心（几何中心）画一条带箭头的竖直向下的有向线段，用G表示重力的示意图；过支点O作重力G作用线反向延长线的垂线，标上垂足，用双箭头表示出这段距离，记为L，表示其力臂，如图所示：

（2）由图可知，电流方向为，从螺线管上端流向下端，根据安培定则可知，螺线管下端为N极，上端为S极。因为线圈有电流时，推动磁铁向左上方运动，说明线圈对小磁铁只有斥力作用，所以线圈上端的磁极是S极，如图所示：

10．（2023·辽宁营口·统考中考真题）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入电铃（）和指示灯的电路元件符号。

【答案】
【详解】电磁铁上端为N极，由安培定则可知电流从下端流入，电源的右端是负极，左端是正极，当温度低于设定温度时，水银与金属丝断开，电磁铁断电没有磁性，安全指示灯所在电路接通，指示灯亮，上面虚线框是指示灯，当温度达到设定温度时，水银和金属丝连接，电磁铁通电有磁性，把衔铁吸引下来，电铃所在电路接通，电铃发出报警信号，下面虚线框是电铃，如图所示：

11．（2023·吉林·统考中考真题）请在图中标出通电螺线管的电流方向和磁感线方向。

【答案】
【详解】由图可知，磁感线呈相互吸引状态，条形磁铁的左端为N极，由异名磁极相互吸引可知，通电螺线管的右端为S极，左端为N极，由安培定则可知，电流从螺线管的右端流入，左端流出，在磁体的周围，磁感线方向从N极指向S极，所以图中磁感线的方向向左，如图所示：

12．（2023·河南·统考中考真题）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中将对应的电路连接完整，并符合安全用电原则。

【答案】
【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，如图所示：

13．（2023·黑龙江绥化·统考中考真题）请在图标出通电螺线管的N极，并在P点用箭头标出通电螺线管磁感线的方向。

【答案】
【详解】根据螺线管中电流方向，利用安培定则，可以判断出通电螺线管的右端为N极；在磁体外部，磁感线从磁体N极出来，回到磁体的S极，所以P点磁感线向左，如图所示：

14．（2023·江苏苏州·统考中考真题）图中，将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。

【答案】
【详解】用户线进入用户，火线首先进入保险丝，由图可知中间的线是零线，最上面的是火线，最下面的线是地线。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：
