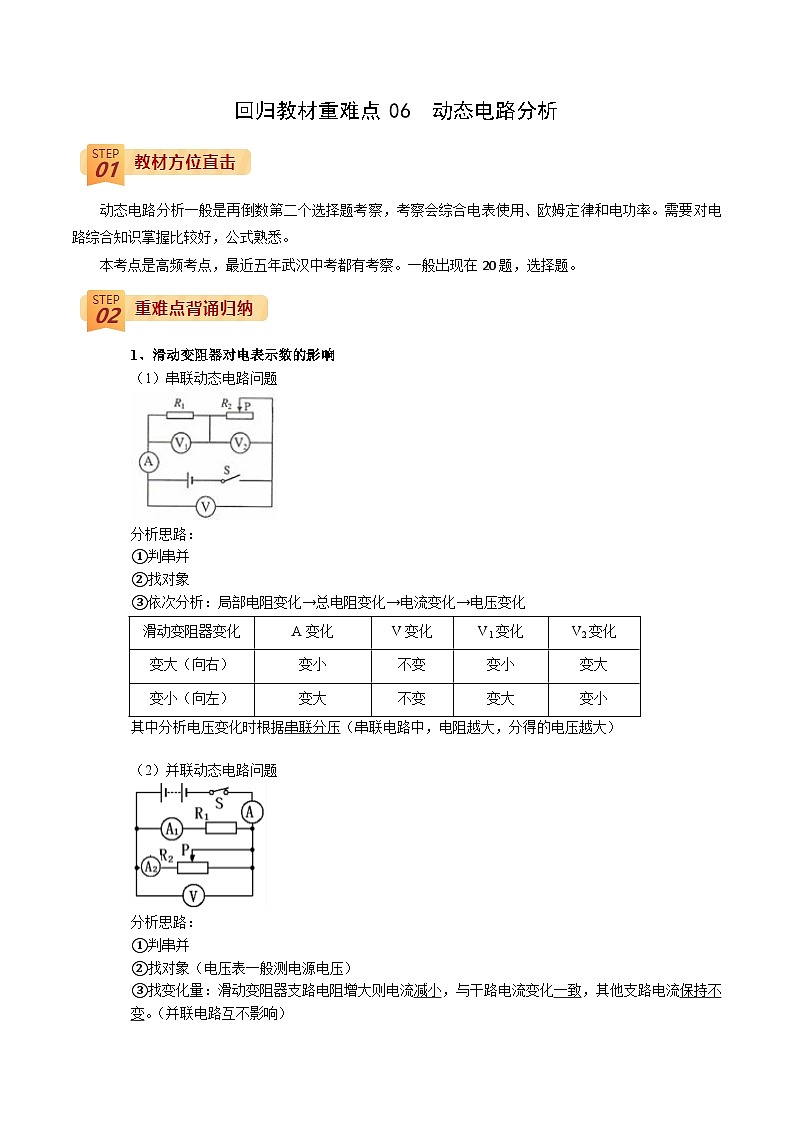

回归教材重难点06 动态电路中考物理三轮冲刺过关

这是一份回归教材重难点06 动态电路中考物理三轮冲刺过关，文件包含回归教材重难点06动态电路原卷板docx、回归教材重难点06动态电路解析板docx等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

动态电路分析一般是再倒数第二个选择题考察，考察会综合电表使用、欧姆定律和电功率。需要对电路综合知识掌握比较好，公式熟悉。
本考点是高频考点，最近五年武汉中考都有考察。一般出现在20题，选择题。
1、滑动变阻器对电表示数的影响
（1）串联动态电路问题
分析思路：
①判串并
②找对象
③依次分析：局部电阻变化→总电阻变化→电流变化→电压变化
其中分析电压变化时根据串联分压（串联电路中，电阻越大，分得的电压越大）
（2）并联动态电路问题
分析思路：
①判串并
②找对象（电压表一般测电源电压）
③找变化量：滑动变阻器支路电阻增大则电流减小，与干路电流变化一致，其他支路电流保持不变。（并联电路互不影响）

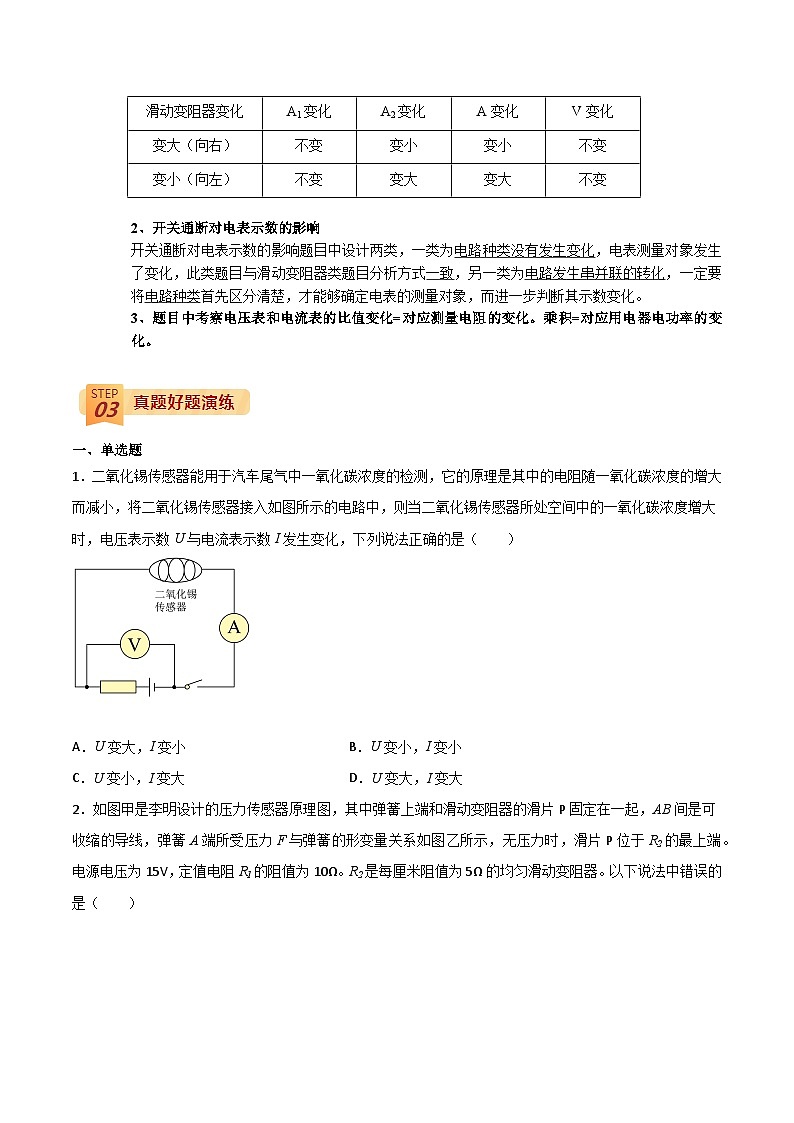

2、开关通断对电表示数的影响
开关通断对电表示数的影响题目中设计两类，一类为电路种类没有发生变化，电表测量对象发生了变化，此类题目与滑动变阻器类题目分析方式一致，另一类为电路发生串并联的转化，一定要将电路种类首先区分清楚，才能够确定电表的测量对象，而进一步判断其示数变化。
3、题目中考察电压表和电流表的比值变化=对应测量电阻的变化。乘积=对应用电器电功率的变化。
一、单选题

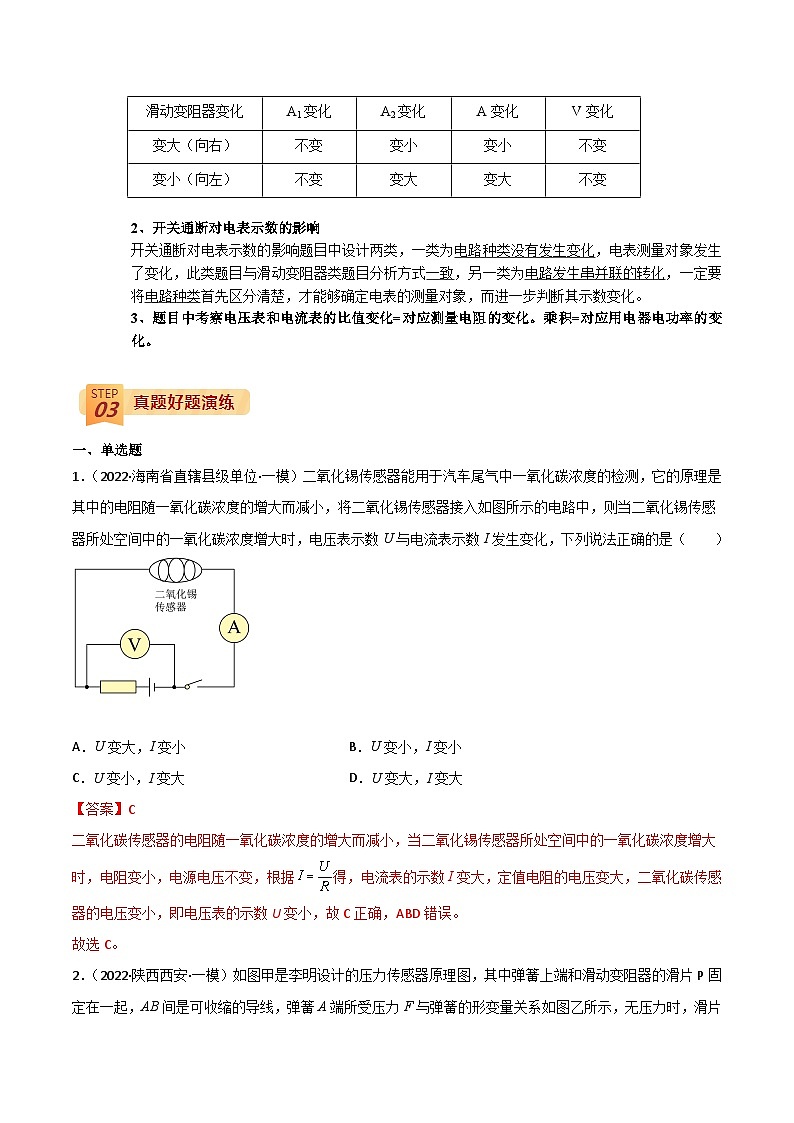

1．（2022·海南省直辖县级单位·一模）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（ ）
A．U变大，I变小B．U变小，I变小
C．U变小，I变大D．U变大，I变大
【答案】C
二氧化碳传感器的电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电阻变小，电源电压不变，根据得，电流表的示数I变大，定值电阻的电压变大，二氧化碳传感器的电压变小，即电压表的示数U变小，故C正确，ABD错误。
故选C。

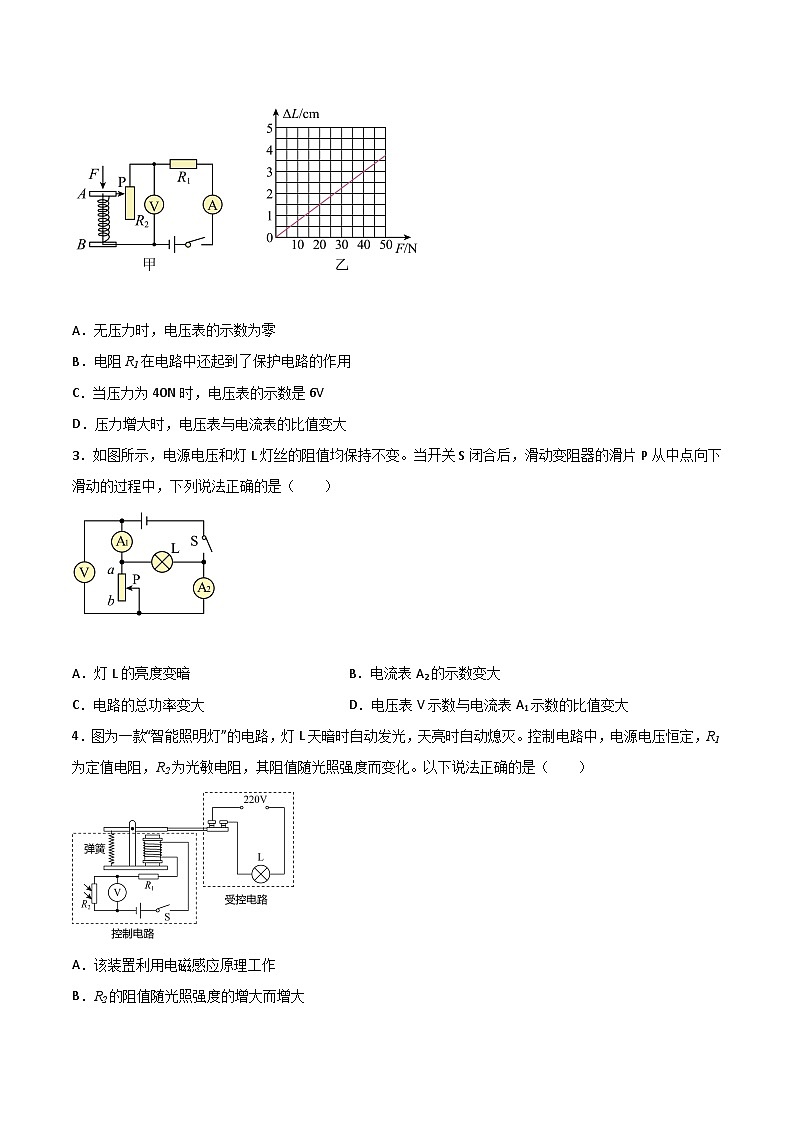

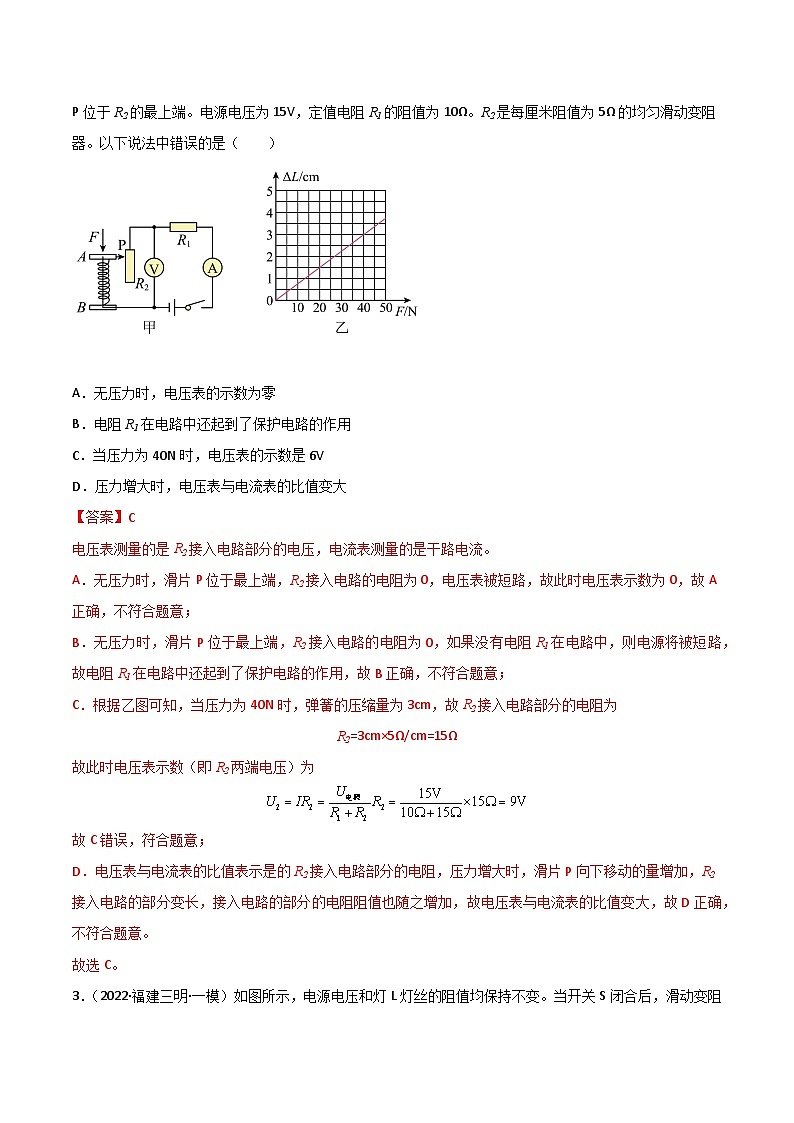

2．（2022·陕西西安·一模）如图甲是李明设计的压力传感器原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间是可收缩的导线，弹簧A端所受压力F与弹簧的形变量关系如图乙所示，无压力时，滑片P位于R2的最上端。电源电压为15V，定值电阻R1的阻值为10Ω。R2是每厘米阻值为5Ω的均匀滑动变阻器。以下说法中错误的是（ ）
A．无压力时，电压表的示数为零
B．电阻R1在电路中还起到了保护电路的作用
C．当压力为40N时，电压表的示数是6V
D．压力增大时，电压表与电流表的比值变大
【答案】C
电压表测量的是R2接入电路部分的电压，电流表测量的是干路电流。
A．无压力时，滑片P位于最上端，R2接入电路的电阻为0，电压表被短路，故此时电压表示数为0，故A正确，不符合题意；
B．无压力时，滑片P位于最上端，R2接入电路的电阻为0，如果没有电阻R1在电路中，则电源将被短路，故电阻R1在电路中还起到了保护电路的作用，故B正确，不符合题意；
C．根据乙图可知，当压力为40N时，弹簧的压缩量为3cm，故R2接入电路部分的电阻为
R2=3cm×5Ω/cm=15Ω
故此时电压表示数（即R2两端电压）为
故C错误，符合题意；
D．电压表与电流表的比值表示是的R2接入电路部分的电阻，压力增大时，滑片P向下移动的量增加，R2接入电路的部分变长，接入电路的部分的电阻阻值也随之增加，故电压表与电流表的比值变大，故D正确，不符合题意。
故选C。
3．（2022·福建三明·一模）如图所示，电源电压和灯L灯丝的阻值均保持不变。当开关S闭合后，滑动变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（ ）
A．灯L的亮度变暗B．电流表A2的示数变大
C．电路的总功率变大D．电压表V示数与电流表A1示数的比值变大
【答案】D
A．由图可知灯泡L和滑动变阻器R为并联，根据并联电路的电压规律可知，灯泡两端的电压始终等于电源电压，而电源电压不变，所以灯泡亮度不变，故A错误；
B．电流表A1测干路电流，电流表A2测滑动变阻器所在支路的电流，当将滑片P向下滑动时，滑动变阻器的电阻变大，由欧姆定律公式可知，当电压不变，电阻变大时，电流变小，所以电流表A2的示数变小，故B错误；
C．灯泡L所在支路电流不变，滑动变阻器所在支路电流变小，则干路电流变小，由电功率公式P=UI可知，电路的总功率变小，故C错误；
D．电压表的示数与电流表A1的示数之比是电路的总阻值，灯泡L的阻值不变，滑动变阻器的阻值变大，所以电路的总电阻变大，所以电压表V示数与电流表A1示数的比值变大，故D正确。
故选D。
4．（2022·河南周口·一模）图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。以下说法正确的是（ ）
A．该装置利用电磁感应原理工作
B．R2的阻值随光照强度的增大而增大
C．若将R1换成阻值稍小的电阻，可缩短灯L的发光时间
D．当光照强度增大时，电压表示数增大
【答案】C
A．该装置是利用电流的磁效应工作的，故A错误；
B．由图可知，当电磁铁磁性弱，不能将衔铁吸引下来时，灯L发光，当电磁铁磁性增强，将衔铁吸引下来时，工作电路断开，灯L不发光。白天光照强时，灯L不亮，说明控制电路中的电流大，电阻小，电磁铁磁性强，将衔铁吸引下来，断开了工作电路工作，因此可知，光敏电阻R2的阻值随光照强度的增大而减小，故B错误；
C．若将R1换成阻值稍小的电阻，则在光照条件相同的情况下，电路中的电流较大，电磁铁的磁性更强，将衔铁吸引下来的时间将提前，即更早断开工作电路，因此，可缩短灯L的发光时间，故C正确；
D．当光照强度增大时，R2的阻值变小，根据串联电路的分压原理可知，R2两端电压减小，即电压表示数减小，故D错误。
故选D。
5．（2022·浙江台州·模拟预测）如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量。托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。已知电阻，滑动变阻器最大阻值为，电源电压，电压表的量程为。现将的物体放在托盘中，滑片刚好指在距上端处（不计摩擦，弹簧终在弹性限度内），下列不正确的是（ ）
A．将的物体放在托盘中时，电压表的示数为
B．该电子秤能测量的最大质量是
C．最大质量数应标在电压表的位置上
D．最大质量数应标在电压表的位置
【答案】D
由电路图可知，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压。
A．将的物体放在托盘中，滑片刚好指在距上端处，此时，滑动变阻器接入电路中的电阻为
电路中的总电阻为
电路中的电流为
通过滑动变阻器的电流
滑动变阻器两端的电压
即电压表的示数为，故A正确，A不符合题意；
B．将的物体放在托盘中，滑片刚好指在距上端处，所以，滑片指到最下端时，就是该电子秤所能测量的最大质量，应为，故B正确，B不符合题意；
CD．当滑动变阻器接入电路中的电阻最大时，电路中的电流
通过滑动变阻器的电流
根据可得，此时滑动变阻器两端的电压
即电压表的示数为，即最大质量数应标在电压表的位置上，故C正确，C不符合题意，D错误，D符合题意。
故选D。
6．（2022·新疆乌鲁木齐·一模）如图所示的电路中，MN为粗细均匀的电阻丝，电阻丝的阻值与其长度成正比。将电压表的左端连接在M处，电压表的右端可以自由滑动，电压表的右端到M处的距离为x。闭合开关，将电压表的右端从M处向N处滑动的过程中，电压表示数U与电流表示数I随x变化的图像正确的（ ）
A．B．C．D．
【答案】A
由图可知电压表右端将电阻丝分为左右两部分，电压表测量左侧电阻丝上的电压，电流表测量电路电流，因电路中总电阻为电阻丝电阻，电源电压不变，由欧姆定律可知此时电路中电流大小不变，电流表示数不变；当电压表右端向右移动时左侧电阻丝变长，电阻变大，若电路中电流大小为I，左侧电阻丝电阻为R，由可知左侧电阻丝上电压即电压表示数为
U=IR
可知U逐渐变大，即电压表示数逐渐变大，电压表的示数与x成正比；故A正确，BCD错误。
故选A。
7．（2022·安徽马鞍山·一模）如图电路中，电源电压不变，当开关闭合时，滑动变阻器的滑片P由左端向右移动到中点的过程中，下列判断正确的是（ ）
A．电压表V和电流表A1、A2的示数都变大
B．电流表A2示数变大，电压表V和电流表A1示数不变
C．电压表V示数与电流表A2示数的比值变大
D．电流表A1示数变大，电压表V和电流表A2示数不变
【答案】D
由图可知，R2与滑动变阻器R1并联，电压表测电源的电压，电流表A1测干路电流，A2测R2的电流。因电源电压不变，所以滑片向右移动到中点的过程中电压表V示数不变；根据并联电路的电压特点可知，滑动变阻器的滑片P由左端向右移动到中点的过程中，R1连入电路的阻值减小，由可知通过R1的电流变大；因并联电路各支路互不影响，所以通过R2的电流不变，即A2的示数不变；R1的电流变大，R2的电流不变，根据并联电路的电流特点可知，干路电流变大，即A1示数变大；因电压表V的示数不变，电流表A2示数不变，则它们的比值不变，故ABC错误， D正确。
故选D。
8．（2022·安徽·马鞍山市成功学校一模）如图所示电路中，R1＜R2，闭合开关S，将滑动变阻器的滑片向左滑动，电压表V1示数变化量的绝对值为ΔU1，电压表V2示数变化量的绝对值为ΔU2，滑动变阻器R两端电压变化量的绝对值为ΔU3，下列说法正确的是（ ）
A．V1示数变小，V2示数变大
B．V1示数变大，ΔU1＜ΔU2
C．V2示数变小，ΔU1＝ΔU3
D．V2示数变小，ΔU1＜ΔU3
【答案】B
AB．由电路图可知，R1、R2、R串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，由图知，将滑动变阻器的滑片向左滑动，变阻器接入电路中的电阻变小，由电阻的串联可知电路的总电阻变小，由可知，电路中的电流变大，由U=IR可知，R1、R2两端的电压均变大，即V1示数变大、V2示数变大；设滑片移动前后电路中的电流分别为I1、I2，则电压表V1示数变化量的绝对值和电压表V2示数变化量的绝对值分别为
ΔU1=U1′-U1=I2R1-I1R1=(I2-I1)R1①
ΔU2= U2′-U2=I2R2-I1R2=(I2-I1)R2②
由
R1＜R2
可知
(I2-I1)R1＜(I2-I1)R2
即
ΔU1＜ΔU2
故A错误，B正确；
CD．因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端电压变化量的绝对值
ΔU3= (U-I1R1-I1R2)-(U-I2R1-I2R2)=(I2-I1)(R1+R2)③
则
(I2-I1)R1＜(I2-I1)(R1+R2)
即
ΔU1＜ΔU3
故CD错误。
故选B。
9．（2022·河南·模拟预测）如图所示电路中，电源电压不变，为定值电阻。闭合开关S，在滑片向左移动的过程中，下列判断正确的是（ ）
A．电压表示数变大
B．电流表示数变小
C．电路总功率不变
D．电压表示数与电流表示数的比值变小
【答案】A
由电路图可知，滑动变阻器与定值电阻串联，电压表测两端的电压，电流表测电路中的电流；闭合开关S，在滑片向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律 可知，电路中的电流变大，即电流表示数变大；根据可知，定值电阻两端的电压变大，即电压表示数变大；电源电压不变，电路中的电流变大，根据可知，电路消耗的总功率变大；根据可知，电压表示数与电流表示数的比值为的阻值，则该比值保持不变。
故选A。
10．（2022·浙江金华·模拟预测）图乙是图甲所示电子秤的工作原理图。电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。下列判断正确的是（ ）
A．R2阻值为6欧
B．电源电压为6伏
C．当电子秤示数为2千克时，电路中的电流为0.2安
D．当电子秤示数为4千克时，电路中的电流为0.2安
【答案】C
由电路图可知，R1与R2串联，电流表测电路中的电流。
AB．当滑片在a端时，R1接入电路中的电阻最大，此时电路中的电流Ia=0.15A，因串联电路中总电阻等于各分电阻之和，所以，由可得，电源的电压为
当滑片在b端时，R1接入电路中的电阻为0，此时电路中的电流Ib=0.6A，则电源的电压
由上面两式可得
、
故AB错误；
C．当电子秤示数为2kg时，对弹簧的压力
由图丙可知此时弹簧的压缩为2cm，因均匀电阻丝R1的长度为6cm，阻值为15Ω，所以，这情况下R1连入电路的阻值
则此时电路中的电流
故C正确；
D．当电子秤示数为4kg时，此时的压力
由图丙可知此时弹簧的压缩为4cm，则R1连入电路的阻值
此时电路的电流
故D错误。
故选C。
A．灯L的亮度变暗B．电流表A2的示数变大
C．电路的总功率变大D．电压表V示数与电流表A1示数的比值变大
滑动变阻器变化
A变化
V变化
V1变化
V2变化
变大（向右）
变小
不变
变小
变大
变小（向左）
变大
不变
变大
变小
滑动变阻器变化
A1变化
A2变化
A变化
V变化
变大（向右）
不变
变小
变小
不变
变小（向左）
不变
变大
变大
不变
