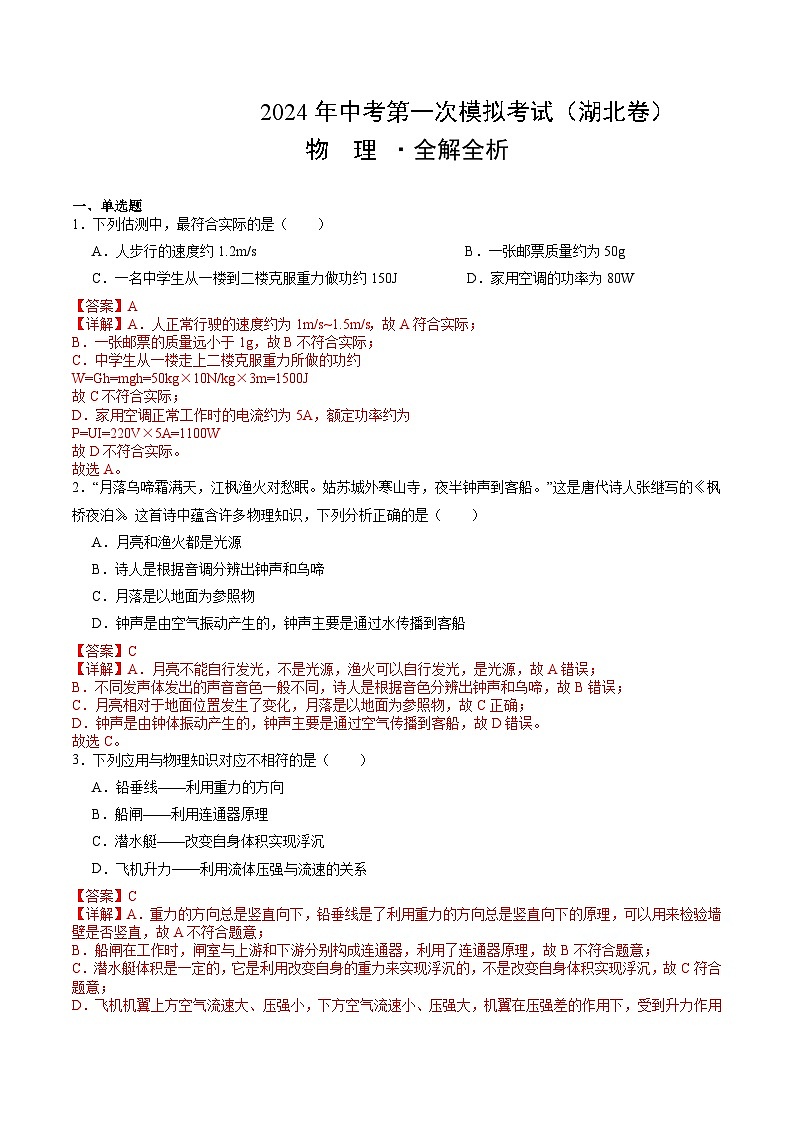

2024年中考第一次模拟考试题：物理（湖北卷）（教师用）

这是一份2024年中考第一次模拟考试题：物理（湖北卷）（教师用），共15页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．下列估测中，最符合实际的是（ ）
A．人步行的速度约1.2m/s B．一张邮票质量约为50g
C．一名中学生从一楼到二楼克服重力做功约150J D．家用空调的功率为80W
【答案】A
【详解】A．人正常行驶的速度约为1m/s~1.5m/s，故A符合实际；
B．一张邮票的质量远小于1g，故B不符合实际；
C．中学生从一楼走上二楼克服重力所做的功约
W=Gh=mgh=50kg×10N/kg×3m=1500J
故C不符合实际；
D．家用空调正常工作时的电流约为5A，额定功率约为
P=UI=220V×5A=1100W
故D不符合实际。
故选A。
2．“月落乌啼霜满天，江枫渔火对愁眠。姑苏城外寒山寺，夜半钟声到客船。”这是唐代诗人张继写的《枫桥夜泊》。这首诗中蕴含许多物理知识，下列分析正确的是（ ）
A．月亮和渔火都是光源
B．诗人是根据音调分辨出钟声和乌啼
C．月落是以地面为参照物
D．钟声是由空气振动产生的，钟声主要是通过水传播到客船
【答案】C
【详解】A．月亮不能自行发光，不是光源，渔火可以自行发光，是光源，故A错误；
B．不同发声体发出的声音音色一般不同，诗人是根据音色分辨出钟声和乌啼，故B错误；
C．月亮相对于地面位置发生了变化，月落是以地面为参照物，故C正确；
D．钟声是由钟体振动产生的，钟声主要是通过空气传播到客船，故D错误。
故选C。
3．下列应用与物理知识对应不相符的是（ ）
A．铅垂线——利用重力的方向
B．船闸——利用连通器原理
C．潜水艇——改变自身体积实现浮沉
D．飞机升力——利用流体压强与流速的关系
【答案】C
【详解】A．重力的方向总是竖直向下，铅垂线是了利用重力的方向总是竖直向下的原理，可以用来检验墙壁是否竖直，故A不符合题意；
B．船闸在工作时，闸室与上游和下游分别构成连通器，利用了连通器原理，故B不符合题意；
C．潜水艇体积是一定的，它是利用改变自身的重力来实现浮沉的，不是改变自身体积实现浮沉，故C符合题意；
D．飞机机翼上方空气流速大、压强小，下方空气流速小、压强大，机翼在压强差的作用下，受到升力作用而起飞，利用了流体压强与流速的关系，故D不符合题意。
故选C。

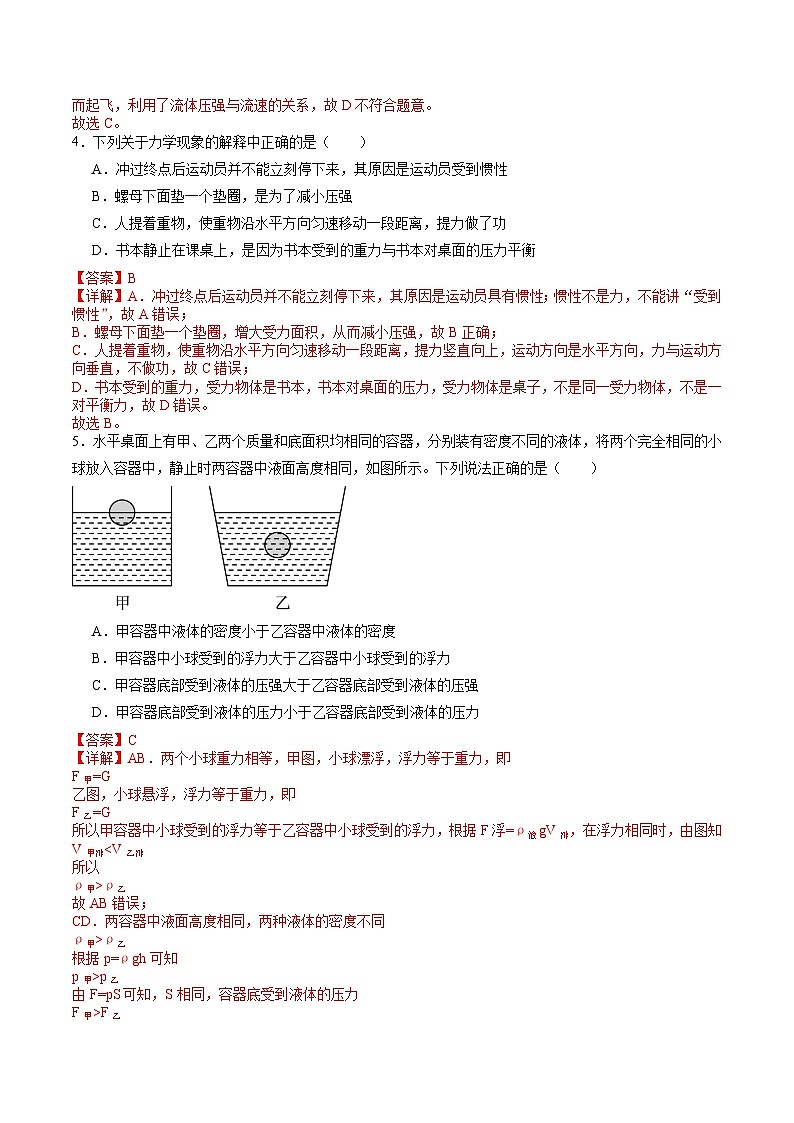

4．下列关于力学现象的解释中正确的是（ ）
A．冲过终点后运动员并不能立刻停下来，其原因是运动员受到惯性
B．螺母下面垫一个垫圈，是为了减小压强
C．人提着重物，使重物沿水平方向匀速移动一段距离，提力做了功
D．书本静止在课桌上，是因为书本受到的重力与书本对桌面的压力平衡
【答案】B
【详解】A．冲过终点后运动员并不能立刻停下来，其原因是运动员具有惯性；惯性不是力，不能讲“受到惯性”，故A错误；
B．螺母下面垫一个垫圈，增大受力面积，从而减小压强，故B正确；
C．人提着重物，使重物沿水平方向匀速移动一段距离，提力竖直向上，运动方向是水平方向，力与运动方向垂直，不做功，故C错误；
D．书本受到的重力，受力物体是书本，书本对桌面的压力，受力物体是桌子，不是同一受力物体，不是一对平衡力，故D错误。
故选B。
5．水平桌面上有甲、乙两个质量和底面积均相同的容器，分别装有密度不同的液体，将两个完全相同的小球放入容器中，静止时两容器中液面高度相同，如图所示。下列说法正确的是（ ）

A．甲容器中液体的密度小于乙容器中液体的密度
B．甲容器中小球受到的浮力大于乙容器中小球受到的浮力
C．甲容器底部受到液体的压强大于乙容器底部受到液体的压强
D．甲容器底部受到液体的压力小于乙容器底部受到液体的压力
【答案】C
【详解】AB．两个小球重力相等，甲图，小球漂浮，浮力等于重力，即
F甲=G
乙图，小球悬浮，浮力等于重力，即
F乙=G
所以甲容器中小球受到的浮力等于乙容器中小球受到的浮力，根据F浮=ρ液gV排，在浮力相同时，由图知
V甲排所以
ρ甲>ρ乙
故AB错误；
CD．两容器中液面高度相同，两种液体的密度不同
ρ甲>ρ乙
根据p=ρgh可知
p甲>p乙
由F=pS可知，S相同，容器底受到液体的压力
F甲>F乙
故C正确，D错误。
故选C。

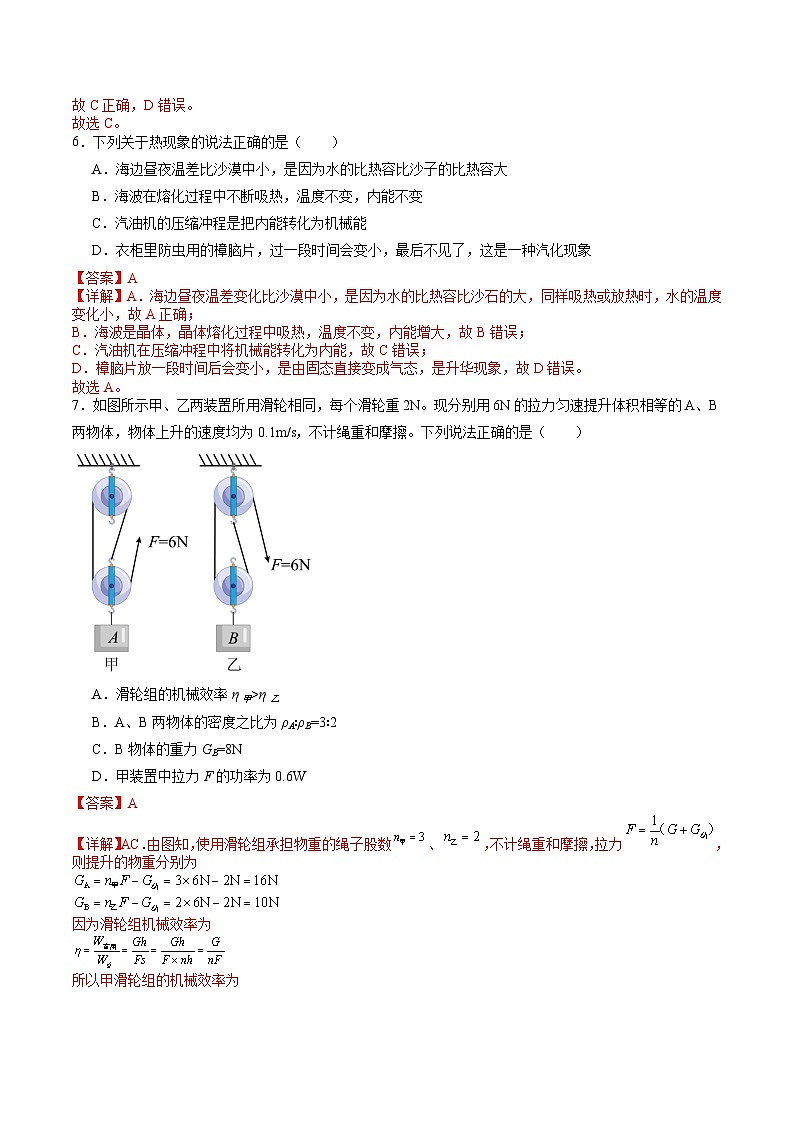

6．下列关于热现象的说法正确的是（ ）
A．海边昼夜温差比沙漠中小，是因为水的比热容比沙子的比热容大
B．海波在熔化过程中不断吸热，温度不变，内能不变
C．汽油机的压缩冲程是把内能转化为机械能
D．衣柜里防虫用的樟脑片，过一段时间会变小，最后不见了，这是一种汽化现象
【答案】A
【详解】A．海边昼夜温差变化比沙漠中小，是因为水的比热容比沙石的大，同样吸热或放热时，水的温度变化小，故A正确；
B．海波是晶体，晶体熔化过程中吸热，温度不变，内能增大，故B错误；
C．汽油机在压缩冲程中将机械能转化为内能，故C错误；
D．樟脑片放一段时间后会变小，是由固态直接变成气态，是升华现象，故D错误。
故选A。
7．如图所示甲、乙两装置所用滑轮相同，每个滑轮重2N。现分别用6N的拉力匀速提升体积相等的A、B两物体，物体上升的速度均为0.1m/s，不计绳重和摩擦。下列说法正确的是（ ）

A．滑轮组的机械效率η甲>η乙
B．A、B两物体的密度之比为ρA∶ρB=3∶2
C．B物体的重力GB=8N
D．甲装置中拉力F的功率为0.6W
【答案】A
【详解】AC．由图知，使用滑轮组承担物重的绳子股数、，不计绳重和摩擦，拉力，则提升的物重分别为
因为滑轮组机械效率为
所以甲滑轮组的机械效率为
乙滑轮组的机械效率为
所以，故A正确、C错误；
B．A、B两物体的重力之比为
由可知质量之比为
因为A、B的体积相等，所以由可知密度之比为
故B错误；
D．由图知，，拉力端移动速度为
所以拉力做功的功率为
故D错误。
故选A。
8．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．使用测电笔检测电路时，必须接触笔尾金属体
【答案】D
【详解】A．家庭电路中各用电器是并联的，根据并联电路的电流规律，同时工作的用电器越多，即支路越多，干路电流就越大，根据可知总电阻越小，故A错误；
B．空气开关“跳闸”，是因为家庭电路中电流过大，造成电流过大的原因可能是因为短路，也可能是因为用电器的总功率过大，故B错误；
C．家庭电路中各用电器之间是并联关系，如果家庭电路中不安装保险丝，当发生短路时，没有电流通过用电器，不会烧毁用电器，但会烧坏供电线路，故C错误；
D．使用测电笔时，手必须接触笔尾金属体，这样才能构成通路，电流流经人体导入大地，故D正确。
故选D。
9．某实验室配有密码锁，若输入密码正确，开关S1 闭合，电动机 M 工作开启大门；若输入 3 次错误密码，则触发智能开关 S2 闭合，门不开且警铃响起。下列电路中符合要求的是（ ）
A．B．
C．D．
【答案】C
【详解】C．根据题意可知，若输入密码正确，开关S1闭合，电动机M工作开启大门，开关S1与电动机串联；若输入3次错误密码，则触发智能开关S2闭合，门不开且铃响起，说明开关S2与电铃串联；电动机和门铃工作时互不影响，是并联的，且S1开关控制电动机，开关S2控制电铃，故C符合题意；
A．只有两个开关都闭合密码锁才能开启，故A不符合题意；
B．两个开关闭合，密码锁开启，警铃一直在响，故B不符合题意；
D．闭合其中一个开关，警铃响。密码锁始终开启，故D不符合题意。
故选C。
10．如图所示，电源电压为4V，定值电阻R=20Ω，在S闭合的情况下，下列说法错误的是（ ）
A．在a、b两点间接入一个电压表时，电压表有明显示数
B．可以在a、b两点间接入一个量程为0.6A的电流表
C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光
D．在a、b两点间接入一个5Ω的电阻，电路消耗的电功率为0.64W
【答案】C
【详解】A．在a、b两点间接入一个电压表，闭合开关，电压表测量电源电压，故有明显示数，故A正确，A不符合题意；
B．闭合开关后，电路中的电流为
故B正确，B不符合题意；
C．灯泡正常发光时的电阻为
串联接入电路中后，电路中的电流为
故小灯泡不能正常发光，故C错误，C符合题意；
D．电路消耗的功率为
故D正确，D不符合题意。
故选C。
11．如图所示的电路中，电源两端的电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动的过程中，灯泡的电阻保持不变，下列判断正确的是（ ）
A．电压表测量滑动变阻器两端的电压
B．灯泡L亮度变暗，电压表的示数变小
C．电压表和电流表两表示数之比变大
D．电压表的示数变大，电路的总功率变大
【答案】B
【详解】由图可知，滑动变阻器与灯泡串联，电压表测量灯泡两端的电压，电压表测量滑动变阻器两端的电压，电流表测量电路电流；闭合开关S后，将滑动变阻器R的滑片P向左移动的过程中，滑动变阻器接入电路中的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小；通过灯泡的电流变小，由可知，灯泡两端的电压变小，即电压表示数变小，根据可知，灯泡的实际功率变小，灯泡变暗；灯泡两端的电压变小，由串联电路的电压特点可知，滑动变阻器两端电压变大，即电压表示数变大；电源电压不变，电路中的电流变小，根据可知，电路的总功率变小；根据可知，电压表和电流表两表示数之比为灯泡的电阻，保持不变；故ACD错误，B正确。
故选B。
12．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑片P从B端滑到A端的过程中，R1、R2的U-I关系如图乙所示。下列判断正确的是（ ）
A．R1的阻值是20ΩB．图线MN是R2电阻的I-U关系图像
C．滑动变阻器R2的最大阻值为20ΩD．滑片P在B端时电路消耗的电功率为3.2W
【答案】C
【详解】AB．如图甲，R1、R2串联，如图乙MN为正比例函数图像，故MN是定值电阻R1的U-I关系图，则EF为R2的U-I关系图；由M点可知，当R1两端电压为4V时，通过R1的电流为0.4A，故R1的电阻为
故AB错误；
C．滑动变阻器R2的阻值最大时，其两端电压最大，对应E点，故滑动变阻器R2的最大阻值为
故C正确；
D．滑片P在B端时，R2最大，电流最小，对应图乙中E点，此时电流为I＝0.4A，电源电压为
U＝U1＋U2＝4V＋8V＝12V
电路消耗的电功率为
P＝UI＝12V×0.4A＝4.8W
故D错误。
故选C。
二、填空题
13．用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。组装并调整实验器材时。应使烛焰和光屏的中心位于凸透镜的 上；找像时，要前后多移动几次光屏，找出成最 像时光屏的位置；当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、 （选填“缩小”、“等大”或“放大”）的实像， （选填“照相机”、“投影仪”或“放大镜”）就是应用这个原理。
【答案】 主光轴 清晰 放大 投影仪
【详解】[1]实验前先固定凸透镜，再移动蜡烛和光屏使它们靠近凸透镜，再点燃蜡烛，调节凸透镜和光屏的高度，使烛焰和光屏的中心位于凸透镜的主光轴上，这样像才能成在光屏的中央。
[2]寻找像时，要前后多移动几次光屏，直到光屏上出现最清晰的像为止。
[3]当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，由图可知此时的物距小于像距，由凸透镜成像规律可知，光屏上会成倒立放大的实像。
[4]照相机是利用凸透镜成倒立缩小实像的原理制成的，投影仪是利用凸透镜成倒立放大实像原理制成的，放大镜是利用凸透镜成正立放大虚像原理制成的，因此利用图中原理制成的是投影仪。
14．若某汽油机飞轮转速为的汽车，在水平路面上行驶，则在内汽油机对外做功 次；若汽车行驶过程中消耗汽油，则这些汽油完全燃烧能放出 的热量。在紧急刹车时，刹车片会发烫，这是通过 的方式增加物体内能的。（已知汽油的热值为）
【答案】 做功
【详解】[1]某汽油机飞轮转速为20r/s，即飞轮每秒转20圈，由于汽油机一个工作循环完成4个冲程，飞轮和曲轴转圈，对外做功次，所以在1s内汽油机对外做功10次。
[2]汽油完全燃烧放出的热量
[3]在紧急刹车时，刹车片和轮胎相互摩擦，把机械能转化为内能，使刹车片的内能增加，温度升高，这是通过做功的方式增加刹车片的内能。
15．如图所示，验电器的金属球A、金属杆C、金属箔D通过部件B固定在金属外壳上，则制作部件B的材料必须是 （选填“导体”或“绝缘体”）。当带负电荷的橡胶棒接触验电器的一瞬间，电流的方向是 。（选填“从A到D”或“从D到A”）
【答案】 绝缘体 从D到A
【详解】[1]为了防止电荷被导走，制作部件B的材料必需是绝缘体。
[2]用带负电荷的橡胶棒接触金属球A，电子移动方向是：A→C→D，因为电子带负电，电流方向与负电荷定向移动方向相反，所以验电器中存在瞬间电流，电流的方向是：D→C→A。
三、作图题
16．如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，请将光路图补充完整。

【答案】
【详解】由凸透镜折射的规律可知，平行于主光轴的光线经凸透镜折射后，折射光线经焦点射出，故平行光线经凸透镜折射后，折射光线经焦点F射出，折射光线射向水面后，会发生折射，此时的入射点为F，折射光线射向水中的平面镜后，会发生反射，反射光线经过P点，由光的反射规律可知，入射光线与反射光线分居法线两侧，反射角等于入射角，故可在平面镜上找到一点Q，使得入射光线FQ与法线的夹角等于反射光线QP与法线的夹角，光路图如下图所示：

17．如图所示，将一正方体木箱放在正在上行的传送带上，并随传送带一起向上做匀速直线运动，请画出木箱所受力的示意图。

【答案】
【详解】正方体木箱放在正在上行的传送带上受到三个力的作用：竖直向下的重力G，垂直斜面向上的支持力F和平行于斜面向上的摩擦力f，作用点都在重心。如图所示：

18．如图左侧为楼道电路，当声控、光控开关同时闭合时，楼道灯才亮，请把它连入家庭电路。右侧是教室的两盏灯，其额定电压都是，开关闭合时两个灯泡都能正常发光。

【答案】
【详解】由题意知，只有当“光控开关”、“声控开关”都闭合时灯才能亮，所以灯泡与两个开关串联；为了保证用电安全，火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套，教室内开关闭合后两灯都能正常发光，两个灯泡互不影响，是并联的，开关在干路中，接在灯泡与火线之间；如图所示：

四、实验题
19．如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是，烧杯内的液体质量和初温也相同。

（1）比较不同燃料的热值，应选择 两图进行实验，燃料完全燃烧放出的热量，是通过 来反映的（选填“温度计上升示数”或“加热时间”）；
（2）比较不同物质吸热特点，应选择 两图进行实验；不同物质吸热的多少是通过 来反映的（选填“温度计上升示数”或“加热时间”）；
（3）小明同学，分别记录了甲、丙两组实验的加热时间和温度，根据记录的数据作出了两种液体a和b的温度随时间变化的图像如图丁所示，由图像可知比热容大的是液体 。
【答案】 甲、乙 温度计上升示数 甲、丙 加热时间
【详解】（1）[1]为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲、乙两图进行实验。
[2]燃料燃烧放出热量越多，烧杯中液体吸收热量越多，升高的温度越大，所以我们可以通过温度计上升示数来反应燃料燃烧放出热量的多少。
（2）[3]比较不同物质的比热容，应控制液体种类不同，燃料相同，由图可知，应选择甲、丙两图。
[4]实验中加热装置完全相同，相同时间内放出的热量相同，故实验中通过加热时间来反映液体吸收热量的多少。
（3）[5]如果质量和初始温度均相同的a、b两种液体，采用相同燃料供热，加热相同时间，说明吸收相同的热量，温度升高的越慢的比热容越大，由图丁所示可知，加热10min时，b液体温度升高的慢，故比热容大的是液体b。
20．在探究“电流与电阻的关系”的实验过程中，小明选择了10Ω、20Ω、30Ω、40Ω、50Ω的电阻进行实验，电路图如图甲所示。
（1）连接电路时，开关应该 ；
（2）按图甲正确连接电路后，闭合开关调节滑动阻器，发现电流表示数有变化，电压表示数无变化，故障原因可能是 ；
（3）排除电路故障进行实验，当把10Ω的电阻换成20Ω的电阻后，应将变阻器滑片向 （选填“左”或“右”）移动，直到电压表的示数为 ；
（4）实验过程中记录了如表的实验数据，若第四次实验时将定值电阻的阻值由30Ω换为40Ω后就直接读出电流表的示数，这个示数应该是 （选填序号）；
①0.2A ②0.17A ③0.15A ④0.13A
（5）根据实验数据，作出I-R图象如图乙所示，分析图象可得出结论是 。
【答案】 断开 R短路 右 6V ② 见解析
【详解】（1）[1]连接电路时，为保护电路，开关应断开。
（2）[2]若电流表有示数，说明电路为通路；电压表示数无变化，说明电压表短路，则可能是定值电阻发生了短路。
（3）[3][4]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动；根据如图乙电流随电阻变化的图像知，电阻两端的电压始终保持
UV=IR=0.6A×10Ω=6V
（4）[5]研究通过导体的电流与电阻的关系要保持导体两端的电压不变，电阻两端的电压
UV=IR=0.6A×10Ω=6V
由表格可知R的阻值为30Ω时，电路中的电流等于0.2A，当电阻R的阻值为40Ω时，电路中的电流应该为
将电阻R的阻值从30Ω调为40Ω后，要保持电阻两端电压不变，应向右移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，从而使电阻两端电压减小保持不变，因此，当未移动滑动变阻器时，电路中的电流应该大于0.15A而小于0.2A，故选②。
（5）[6]由图乙图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：在电压一定的情况下，通过导体的电流与其电阻成反比。
21．小华小组在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R1和“50Ω0.5A”的滑动变阻器R2各一个，导线若干。
（1）请用笔画线代替导线，帮小华将如图甲中的电路连接完整 。
（2）为了顺利完成实验，小颖应选用规格为 （选填“R1”或“R2”）的滑动变阻器。
（3）移动滑动变阻器滑片P的位置。获得多组对应的电压值和电流值，绘制小灯泡U-I图象如图乙所示，小灯泡的额定功率为 W。
（4）同组的阳阳同学打算只利用一只电表和增加一个已知阻值的定值电阻R0，来测量小灯泡的额定功率。他设计了如图下所示的不同方案的电路图，其中不能达到实验目的是 。
【答案】 R2 0.625 C
【详解】（1）[1]小灯泡L额定电压为2.5V，故电压表选用小量程与灯并联。
（2）[2]电源电压6V，灯的额定电流约为
灯正常发光时变阻器的电压为
U1=6V-2.5V=3.5V
变阻器连入电路中的电阻
应选用规格为R2的滑动变阻器。
（3）[3]灯在额定电压下的电流为0.25A，小灯泡的额定功率为
P=ULI=2.5V×0.25A=0.625W
（4）[4]A．当开关接a时，为串联电路，电压表测灯泡电压，调节变阻器到电压表示数2.5V，当开关接b时，串联电路，电压表测灯泡、R0总电压，灯泡仍然正常发光，两次差值为R0电压，根据欧姆定律计算电流，根据P=UI计算灯泡功率，故A可以，不符合题意；
B．S接b时，并联，电流表测R0电流，使示数等于，灯泡正常发光，当开关接a时，灯泡与R0并联，电流表测干路电流，两次差值为灯泡额定电流，根据P=UI计算灯泡功率，故B可以，不符合题意；
C．图中只有电流表，通过开关的转换，定值电阻与灯分别与变阻器串联，无法确定灯是否正常发光，故C不可以，符合题意。
故选C。
五、计算题
22．“山东舰”是我国首艘国产航母，满载排水量为6万吨，最大吃水深度为10米，至少可以搭载36架歼﹣15舰载机。若“山东舰”发动机燃烧的燃料为重油，重油的热值为4.5×107J/kg，正常航行时发动机的功率为1.5×105kW，速度为36km/h。（ρ海水=1.1×103kg/m3，g取10N/kg）请你完成下列问题：
（1）满载时舰底受到海水的压强是多大？
（2）满载时，“山东舰”受到海水的浮力是多大？
（3）航母正常航行时牵引力是多大？
（4）若航母发动机工作时的热效率是30%，则正常航行1h大约消耗多少kg重油？
【答案】（1）1.1×105Pa；（2）6×108N；（3）1.5×107N；（4）4×104kg
【详解】解：（1）满载时舰底受到海水的压强
p=ρ海水gh=1.1×103kg/m3×10N/kg×10m=1.1×105Pa
（2）“山东舰”满载时的排水量
m排=6×104×103kg=6×107kg
满载时航母所受的浮力
F浮=G排=m排g=6×107kg×10N/kg=6×108N
（3）发动机的功率
P=1.5×105kW=1.5×108W
航行速度
v=36km/h=10m/s
由
可知，航母正常航行时牵引力
（4）正常航行1h发动机所做的有用功
W=Pt=1.5×108W×1×3600s=5.4×1011J
重油完全燃烧放出的热量
正常航行1h消耗重油的质量
答：（1）满载时舰底受到海水的压强是1.1×105Pa；
（2）满载时，“山东舰”受到海水的浮力是6×108N；
（3）航母正常航行时牵引力是1.5×107N；
（4）若航母发动机工作时的热效率是30%，则正常航行1h大约消耗4×104kg重油。
23．为畅享“绿水青山，近年来户外露营火爆，”某家庭购置了一款多功能电煮锅用于户外露营如图甲所示。如图乙为该电煮锅简化电路图，其中开关S2可以断开、接A、接B，R1和R2都是用于加热的纯电阻，如表是电煮锅的部分参数。（R1和R2的电阻值不随温度变化而变化，其中R1的电阻值为44Ω）
求：
（1）电煮锅处于中温挡工作时，电路中的电流大小；
（2）电煮锅处于低温挡工作时，求R2的电阻值；
（3）求高温挡的功率P高。

【答案】（1）5A；（2）44Ω；（3）2400W
【详解】解：（1）当开关S1闭合、S2接A时，R2被短路，电路为R1的简单电路，电煮锅处于中温挡，即养生壶处于中温挡工作时，由P=UI得，电路中的电流
（2）断开S1，S2接A时，两电阻串联，电煮锅处于低温挡，已知低温挡功率为550W，根据和串联电阻的规律，电路中的总电阻
R1的电阻值为44Ω，R2的电阻值
（3）因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，所以，高温挡的功率
答：（1）电煮锅处于中温挡工作时，电路中的电流大小为5A；
（2）电煮锅处于低温挡工作时，求R2的电阻值为44Ω；
（3）求高温挡的功率P高为2400W。
R/Ω
10
20
30
40
50
I/A
0.6
0.3
0.2
0.12
项目
额定电压（V）
低温挡功率（W）
中温挡功率（W）
高温挡功率
参数
220
550
1100
P高
