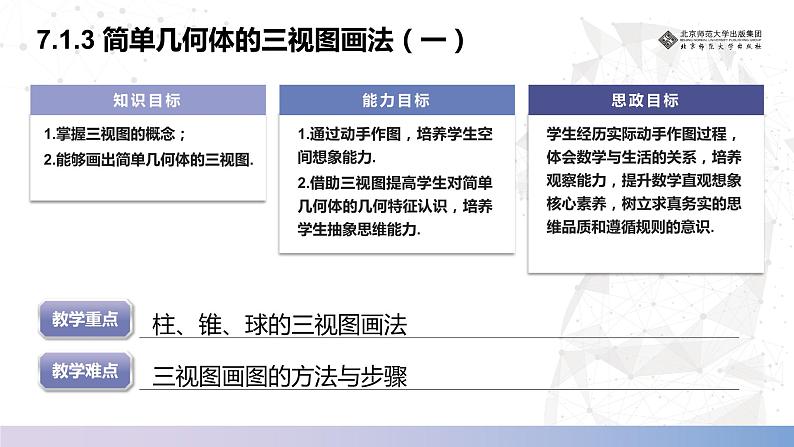

7.1.3 简单几何体的三视图画法（一）
横看成岭侧成峰，远近高低各不同。 不识庐山真面目，只缘身在此山中。 ——苏轼《题西林壁》

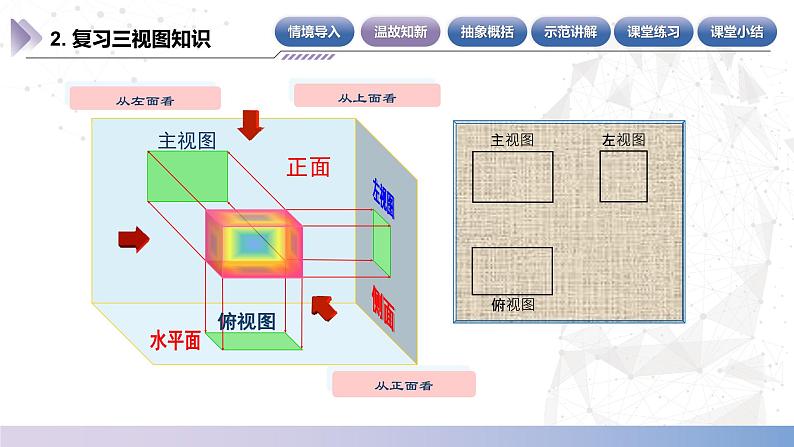

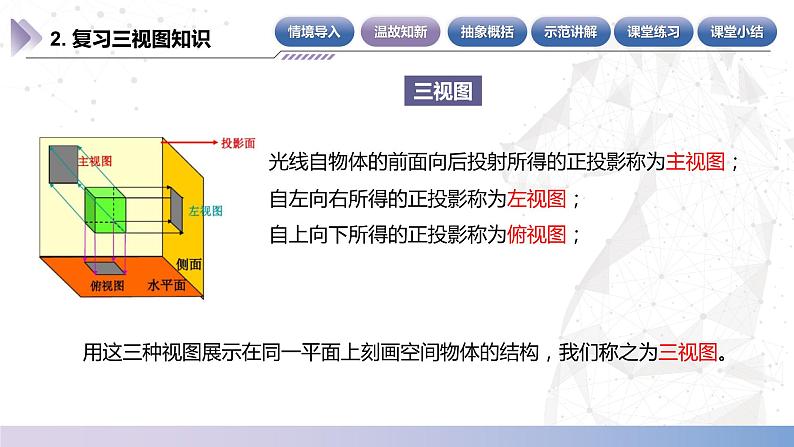

光线自物体的前面向后投射所得的正投影称为主视图；
自上向下所得的正投影称为俯视图；
用这三种视图展示在同一平面上刻画空间物体的结构，我们称之为三视图。
自左向右所得的正投影称为左视图；

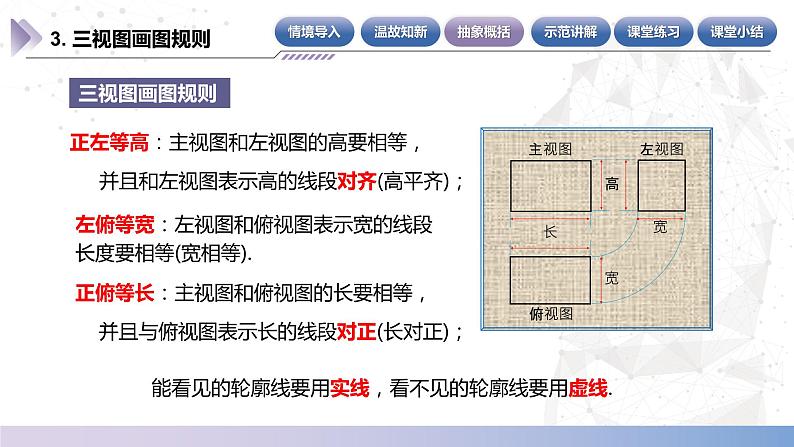

正俯等长：主视图和俯视图的长要相等， 并且与俯视图表示长的线段对正(长对正)；
正左等高：主视图和左视图的高要相等， 并且和左视图表示高的线段对齐(高平齐)；
左俯等宽：左视图和俯视图表示宽的线段长度要相等(宽相等).
能看见的轮廓线要用实线，看不见的轮廓线要用虚线.
正左等高，左俯等宽，正俯等长
例2 试画出一个圆柱的三视图.
解：圆柱的三视图如图所示.
例3 试画出一个圆锥的三视图.
解：圆锥的三视图如图所示.
1. 画出下列几何体的三视图.
2. 根据下列三视图，想象对应的几何体，并说出它们的名称.
（1） （2）
教材74 水平一 2学习指导与能力训练配套练习
