2024年辽宁省铁岭市开原市中考一模物理试题
展开
这是一份2024年辽宁省铁岭市开原市中考一模物理试题，共8页。试卷主要包含了A阀门等内容，欢迎下载使用。

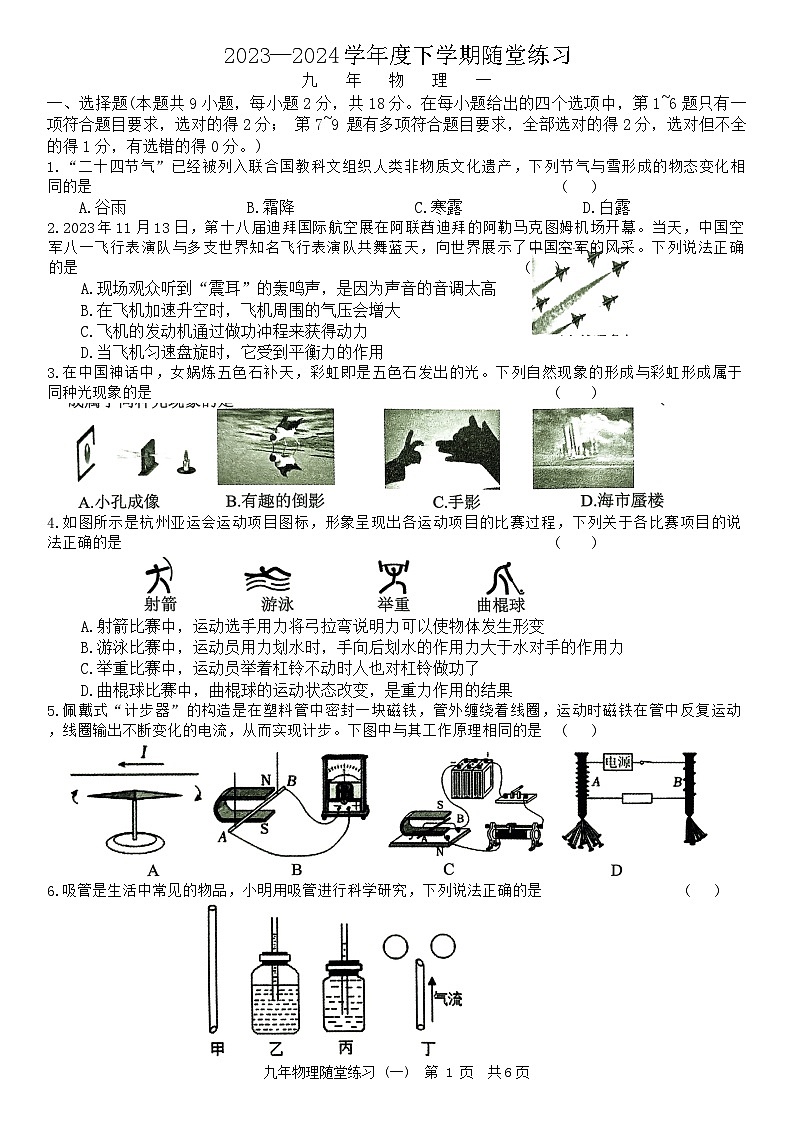

一、选择题(本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合题目要求，选对的得2分； 第7~9 题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分。)
1.“二十四节气”已经被列入联合国教科文组织人类非物质文化遗产，下列节气与雪形成的物态变化相同的是 ( )
A.谷雨 B.霜降 C.寒露 D.白露
2.2023年11月13日，第十八届迪拜国际航空展在阿联酋迪拜的阿勒马克图姆机场开幕。当天，中国空军八一飞行表演队与多支世界知名飞行表演队共舞蓝天，向世界展示了中国空军的风采。下列说法正确的是 ( )
A.现场观众听到“震耳”的轰鸣声，是因为声音的音调太高
B.在飞机加速升空时，飞机周围的气压会增大
C.飞机的发动机通过做功冲程来获得动力
D.当飞机匀速盘旋时，它受到平衡力的作用
3.在中国神话中，女娲炼五色石补天，彩虹即是五色石发出的光。下列自然现象的形成与彩虹形成属于同种光现象的是 ( )
4.如图所示是杭州亚运会运动项目图标，形象呈现出各运动项目的比赛过程，下列关于各比赛项目的说法正确的是 ( )
A.射箭比赛中，运动选手用力将弓拉弯说明力可以使物体发生形变
B.游泳比赛中，运动员用力划水时，手向后划水的作用力大于水对手的作用力
C.举重比赛中，运动员举着杠铃不动时人也对杠铃做功了
D.曲棍球比赛中，曲棍球的运动状态改变，是重力作用的结果
5.佩戴式“计步器”的构造是在塑料管中密封一块磁铁，管外缠绕着线圈，运动时磁铁在管中反复运动，线圈输出不断变化的电流，从而实现计步。下图中与其工作原理相同的是 ( )
6.吸管是生活中常见的物品，小明用吸管进行科学研究，下列说法正确的是 ( )

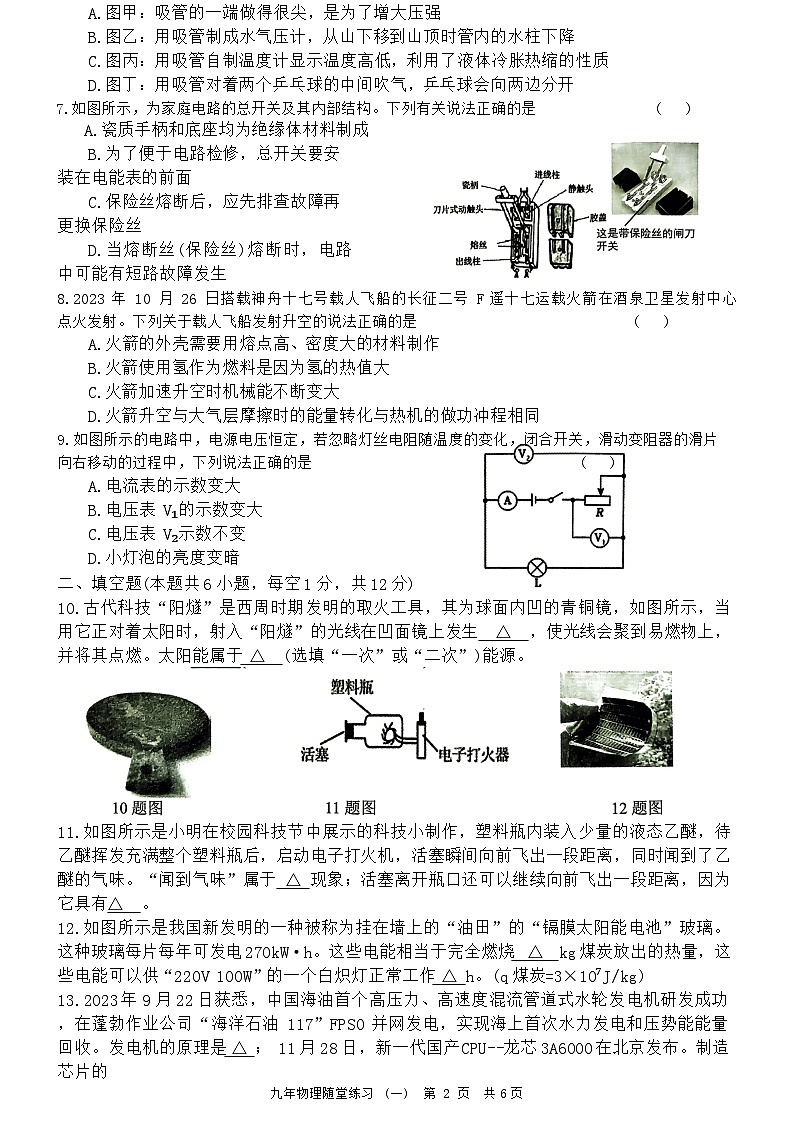

九年物理随堂练习 (一) 第 1 页 共6页A.图甲：吸管的一端做得很尖，是为了增大压强
B.图乙：用吸管制成水气压计，从山下移到山顶时管内的水柱下降
C.图丙：用吸管自制温度计显示温度高低，利用了液体冷胀热缩的性质
D.图丁：用吸管对着两个乒乓球的中间吹气，乒乓球会向两边分开
7.如图所示，为家庭电路的总开关及其内部结构。下列有关说法正确的是 ( )
A.瓷质手柄和底座均为绝缘体材料制成
B.为了便于电路检修，总开关要安装在电能表的前面
C.保险丝熔断后，应先排查故障再更换保险丝
D.当熔断丝(保险丝)熔断时，电路中可能有短路故障发生
8.2023 年 10 月 26 日搭载神舟十七号载人飞船的长征二号 F遥十七运载火箭在酒泉卫星发射中心点火发射。下列关于载人飞船发射升空的说法正确的是 ( )
A.火箭的外壳需要用熔点高、密度大的材料制作
B.火箭使用氢作为燃料是因为氢的热值大
C.火箭加速升空时机械能不断变大
D.火箭升空与大气层摩擦时的能量转化与热机的做功冲程相同
9.如图所示的电路中，电源电压恒定，若忽略灯丝电阻随温度的变化，闭合开关，滑动变阻器的滑片向右移动的过程中，下列说法正确的是 ( )
A.电流表的示数变大
B.电压表 V₁的示数变大
C.电压表 V₂示数不变
D.小灯泡的亮度变暗
二、填空题(本题共6小题，每空1分，共12分)
10.古代科技“阳燧”是西周时期发明的取火工具，其为球面内凹的青铜镜，如图所示，当用它正对着太阳时，射入“阳燧”的光线在凹面镜上发生 △ ，使光线会聚到易燃物上，并将其点燃。太阳能属于 △ (选填“一次”或“二次”)能源。
11.如图所示是小明在校园科技节中展示的科技小制作，塑料瓶内装入少量的液态乙醚，待乙醚挥发充满整个塑料瓶后，启动电子打火机，活塞瞬间向前飞出一段距离，同时闻到了乙醚的气味。“闻到气味”属于 △ 现象；活塞离开瓶口还可以继续向前飞出一段距离，因为它具有△ 。
12.如图所示是我国新发明的一种被称为挂在墙上的“油田”的“镉膜太阳能电池”玻璃。这种玻璃每片每年可发电270kW·h。这些电能相当于完全燃烧 △ kg煤炭放出的热量，这些电能可以供“220V 100W”的一个白炽灯正常工作 △ h。(q煤炭=3×10⁷J/kg)
13.2023年9月22日获悉，中国海油首个高压力、高速度混流管道式水轮发电机研发成功，在蓬勃作业公司“海洋石油 117”FPSO 并网发电，实现海上首次水力发电和压势能能量回收。发电机的原理是 △ ； 11月28日，新一代国产CPU--龙芯3A6000在北京发布。制造芯片的
九年物理随堂练习 (一) 第 2 页 共6页晶体管是由 △ 制成的。
14.雪龙2号极地考察船(H2560)是中国第一艘自主建造的极地科学考察破冰船，2023年7月12 日，中国第13 次北冰洋科学考察队搭乘“雪龙2”号破冰船从上海出发，执行现场考察任务。雪龙2号船长 122.5米, 宽 22.32米, 吃水 7.85 米, 排水量约 14000 吨。雪龙2号满载时受到的浮力为 △ N，在考察作业时破冰船漂浮在海上，此时船受到的浮力 △ 自身重力(g 取10N/kg)
15.小平家5月份的电费为50元， 当地电价为0.5元/(kW·h)，5月末他家的电能表示数如图，5月初电能表的示数应为 △ kW•h。他单独使用电炖锅正常工作3min，电能表转盘转过160转，则电炖锅的额定功率为 △ W。
三、作图题(本题共2小题，每小题2分，共4分)
16.如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行。已知F为凹透镜的虚焦点，O为光心。请画出：(1)折射光线 ab 在水中的入射光线。(2)光线ab通过凹透镜后的折射光线。
17.如图所示是一种可调风速的小风扇工作原理示意图，虚线框中是用于调风速的机械电位器结构图，a、b、c 是它的三个接线。请用笔画线代替导线将电路连接完整，要求：旋钮带动滑片顺时针转动时，风力变大。
四、实验题(本题4小题，共24分)
18.(6分) 小明利用如图甲所示的装置，探究冰熔化过程中温度的变化规律。
(1)组装器材时，先将酒精灯放置在铁架台上，接下来调节 △ (选填“a”或“b”)的高度。
(2)实验过程中，某时刻温度计的示数如图乙所示，为 △ ℃。
(3)根据实验数据，小明绘制出了被测物质的温度随时间变化的图像如图丙所示。
①冰熔化过程共用了 △ min, 第3min时的内能 △ (选填“大于”“小于”或“等于”)第2min时的内能。
②分析图像可知，冰熔化的过程中吸收热量，温度 △ 。
(4)冰全部熔化后，继续加热直到杯内水持续沸腾，试管中的水 △ (选填“会”或“不会”)沸腾。
九年物理随堂练习 (一) 第 3 页 共6页19.(6分) 小宋进入实验室准备探究凸透镜成像规律的实验时，恰好看到窗户通过凸透镜在光屏上所成的清晰的像，如图甲所示，此时凸透镜和光屏分别在光具座的50cm、61cm刻度线处，如图乙所示。
(1)图甲光屏上窗户的像是倒立、 △ 的实像，生活中 △ 就是应用这一成像原理工作。如果实验室只有焦距为“10cm”和“20cm”两种规格的凸透镜，根据他观察到的现象，可知光具座上凸透镜的焦距为 △ cm；
(2)把点燃的蜡烛放在光具座的20cm刻度线处，凸透镜、光屏保持如图乙所示的位置不变，调整烛焰、凸透镜和光屏高度，使三者的中心在 △ 。可以适当地向 △ (选填“左”或“右”)移动光屏，使光屏上得到烛焰清晰的像。
(3)在(2)的基础上，把蜡烛向右移动一段距离，光屏上的像模糊了，可以在凸透镜和蜡烛之间适当位置放一个度数合适的 △ (选填“近视”或“远视”)镜片，使光屏上再次呈现烛焰清晰的像。
20.(6分) 小丹选取了两个弹簧测力计、细线、棉布、木板、重为10N 和 15N 的两个木块(表面粗糙程度相同)等器材，探究滑动摩擦力大小与哪些因素有关：
(1)小丹水平匀速直线拉动木块，利用 △ 条件可知木块所受摩擦力大小等于弹簧测力计的示数。她分别做了如图甲、乙、丙所示三次实验；
①分析甲、乙两次实验，可以得出接触面粗糙程度相同时，压力越大，滑动摩擦力 △ 的结论；
②分析甲、丙两次实验，可以得出压力相同时，接触面 △ ，滑动摩擦力越大的结论；
③小丹从上述实验联想到生活中瓶盖上设计了花纹，可用 △ (选填“①”或“②”)的结论进行解释；
(2)她想继续探究滑动摩擦力大小与物体的重力大小是否有关，利用图甲实验做对比分析，又设计了如图丁所示的实验，使弹簧测力计 A 始终保持竖直状态，并调整高度，使其示数为 △N，拉动木板，当木块相对于地面静止时，弹簧测力计 B的示数为1N，分析可得滑动摩擦力大小与物体重力大小 △ 。
21.(6分) 小明用“伏安法”测量小灯泡的电功率，提供的实验器材有：待测小灯泡(额定电压为2.5V)、电源(电压为3V且保持不变)、滑动变阻器、电流表，电压表，开关及导线若干。
(1)如图甲所示，小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2) 小明连接完电路后，闭合开关前发现电流表指针位于“0”刻度线的左侧，这时候所需要的操作是 △ 。
(3) 故障排除后进行实验，通过移动滑片记录了多组数据，并作出了如图乙所示的I-U图象，据图象可知小灯泡的额定功率为 △ W。
九年物理随堂练习(一) 第 4 页 共6页
(4)小华利用小明的实验器材，只增加了一个阻值为10Ω定值电阻R₁和一个电阻箱R₂，来测量小灯泡的额定功率，如图丙、丁是她设计的两种不同方案的电路图。则以下关于能否测出小灯泡额定功率的判断中正确的是 △ 。
A.两种方案都能 B.两种方案都不能 C.丙方案能，丁方案不能 D.丙方案不能，丁方案能
(5)实验结束后，小明将该小灯泡单独与一个10Ω的定值电阻R串联后接入电压为3V的电源两端, 此时 R的功率是 △ W。
五、综合应用题 (本题共3小题，共22分)
22.(7分)某电动观光旅游车的技术参数如下表，请根据参数，解答下列问题：(g取 10 N/kg)
(1) 求满载时观光车和人的总重是多少?
(2) 求满载时观光车对地面的压强是多少?
(3)若观光车在前进的过程中受到的阻力是2000N，汽车以最大速度在水平面上匀速直线行驶10min，求牵引力所做的功及汽车发动机的功率各是多少?
23.(9分) 在课外活动中，同学们设计了一种物品自动筛选器，可将质量小于一定标准的物品自动剔除，其原理如图甲所示； 放在水平轻质传送带上的物品，经过装有压敏电阻R的检测区时，其阻值随压力F变化的关系如表格数据所示。已知电源电压为 14V，R为定值电阻，当电路中电压表示数小于 4V时，机械装置启动，实现自动筛选功能。求：
(1) 当检测区上没有物品时，电压表的示数为2V，此时电路中的电流是多少?
(2) 当电压表示数为2.5V 时，压敏电阻的阻值为多少?
(3) 质量超过多少kg的物品是达标的?
24.(6分)小明发现小区、商场等地下停车场入口处的地面要比临街路面高一些。经过调查了解，这是为了避免雨天路上的积水流进地下停车场而采取的措施，当积水过高时还要用沙袋将停车场入口地面垫高，小明与学习小组的同学拟设计一个自动装置、解决积水进入地下停车场的问题，制定了如下项目研究内容：
九年物理随堂练习 (一) 第 5 页 共6页空车质量
1 100kg
车身长度
4.0m
满载人员
10 人(人均质量50kg)
满载时轮胎与地面的总接触面积
0.1m²
最大车速
36km/h
平均连续行驶里程
≤75km
压力F/N
0
10
20
30
35
40
50
电阻R/Ω
600
500
400
300
250
200
100
【项目名称】浮体式拦水坝
【项目特点】隐藏式、自动化、节能
【项目要求】
要求一：积水即将没过上行缓坡时，蓄水池蓄水。当蓄水达到一定高度，拦水坝升起。
要求二：积水水位降低，拦水坝自动下降。当水位降至路面时，拦水坝下降至底部。
【项目设计】
(1)结构及原理：如图1甲，参照船闸的结构和原理，地下蓄水池相当于闸室。积水的路面相当于河流的上游，通过进水口下方管道连接起来构成 △ 。如图1乙，当蓄水池中水面逐渐上升至H位置时，拦水坝刚要浮起，在这个过程中拦水坝受到的浮力 △ (选填“变大”、“不变”或“变小”)。如图丙，随着水面继续升高，拦水坝慢慢升起至顶端，此时坝体与蓄水池左侧壁接触紧密，避免蓄水池中的水进入地下停车场。
(2)方案评估：同学们经过充分讨论后发现这个设计方案不能满足“项目要求”中的 △ (选填“要求一”或“要求二”)，需要进一步改进。
(3)设计改进:
①如图2，参照原设计结构，增加一个排水管道，排水口与路面相平。要保证积水不能从排水管道流进蓄水池，但蓄水池中的水可以从排水管道排出。这就需要利用单向阀门来控制水流方向，单向阀门只能向一个方向开启，其结构和作用如图3 所示。要满足全部项目要求，应在图2 虚线框所在的位置安装图3中的 △ (选填“A阀门”或“B 阀门”)。
②通过调节拦水坝的配重，可改变排水水位的高度，以应对各种积水情况。
(4)功能升级：拦水坝升起时车辆不能通行，应在入口处设计一个报警电路。
①如图4，虚线位置为拦水坝恰好浮起时蓄水池水面高度H处，金属块A、B、C分别安装在蓄水池侧壁的不同高度上，随着水位的升高，都能与雨水接触较好(雨水可以导电)。其中a、b、c是连接金属块的接线柱、d、e是电磁继电器上的接线柱。
②要求：拦水坝不升起时，绿灯亮； 拦水坝升起时，红灯亮同时电铃响，起到警示作用。请你根据上述要求选择合适的接线柱，用笔画线代替导线，将电路连接完整。
【项目小结】同学们的设计已完成项目要求，更多功能可进一步开发。
九年物理随堂练习(一) 第 6 页 共6页
2023—2024学年度下学期随堂练习
九年物理一参考答案（80分）
一、选择题(本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6
题只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分)
1.B 2.C 3.D 4. A 5.B 6.A 7.A CD 8.BC 9.BD
二、填空题(本题共6小题，每空1分，共12分)
10.（镜面）反射 一次 11. 扩散 惯性 12. 32.4 2700 13.电磁感应 半导体 14. 1.4×108 等于15. 1923.6 1600
三、作图题(本题共2小题，每小题2分，共4分)答案略
四、实验题（本题4小题，共24分）
18.（6分）(1)b (2)-3 (3)①3 大于 ②不变 （4）不会
19.（6分）(1)缩小 照相机 10 (2)同一高度 右 (3)远视
20.（6分）(1) 二力平衡 ①越大②越粗糙 ③② (2) 5 无关
21.（6分）(1)如图所示 (2)调零 (3)0.75 （4）D（5）0.4
五、综合应用题（本题共3小题，共22分）
22.（7分）解:(1)乘车人员质量平均为50kg，满载时观光车和人的总重
G=G车+G人=m车g+m人g=1 100 kg×10 N/kg +10×50 kg ×10 N/kg=1.6×104N………………2分
(2)满载时观光车对地面的压力F=G =1.6×104N……………………………………………1分
满载时轮胎与地面的总接触面积为0.1㎡，则满载时观光车对地面的压强
P=F/S=1.6×104N/0.1 m2=1.6×105Pa……………………………………………………1分
(3)若观光车在前进的过程中受到的阻力是2000N，汽车以最大速度在水平面上匀速直线行驶10 min，处于平衡状态，所受的牵引力F' =f=2 000 N，
运动的路程s=vt=36 km/h ×10/60 h =6 km =6 000 m………………………………………1分
牵引力所做的功 W=F's =2 000 N×6 000 m =1.2 ×107J…………………………………1分
汽车发动机的功率P= w/t=1.2 ×107J/10×60s=2 ×104w…………………………………1分
23.（9分）解:(1)由题图可知检测区上没有物品时，U0=2 V，则R两端的电压
UR=U-U0=14V-2V=12V…………………………………………………………………1分
由表格数据可知此时R=600Ω，则I= U/R=12V/600Ω=0.02A………………………1分
(2)由(1)的分析可得R0的阻值
R0=U0/I=2V/0.02A=100Ω………………………………………………………………1分
当电压表示数为U0'=2.5V时，电路中的电流
IR'=I0'= U0'/R0=2.5V/100Ω=0.025A………………………………………………………1分
压敏电阻R两端的电压UR'=U-U0' =14 V-2.5V=11.5V
压敏电阻的阻值R' =UR'/IR'=11.5V/0.025A=460Ω……………………………………1分
(3)当电压表示数 U0''=4V时，机械装置启动筛选功能，电路中的电流
IR"=I0"=U0''/R0=4V/100Ω=0.04A…………………………………………………………1分
压敏电阻R两端的电压UR"=U-U0"=14 V-4V=10V ……………………………………1分
压敏电阻的阻值R"=UR"/IR"=10V/0.04A=250Ω…………………………………………1分
根据表格数据可知压敏电阻的阻值为250Ω时，压敏电阻受到的压力F=35N可知，该装置能够剔除物品的最小质量m=G/g=F/g= 35N/10N/kg=3.5kg
即质量超过3.5kg的物品是达标的。…………………………………………………………1分
（6分）(1)连通器 变大 (2)要求二 (3)A阀门
（4）2分
