1. 下列说法正确是（ ）
A. “闻其声而知其人”是根据声音的响度来判断的
B. “不敢高声语，恐惊天上人”中的“高”是指声音的音调高
C. 绿化带可以在传播中减少噪声
D. “隔墙有耳”说明固体能传声
【答案】D
【解析】
【详解】A．我们能闻其声而知其人，主要是因为不同的人声音的音色不同，故A错误；
B．不敢高声语，恐惊天上人中的“高”是指声音响度的大小，故B错误；
C．根据减弱噪声的途径可知，噪声影响人们的工作和休息，绿化带是在噪声的传播过程中减弱噪声，而不是减少噪声，故C错误；
D．因为固体可以传播声音，所以隔墙有耳，即隔着墙也能听见声音。故D正确。
故选D。
2. 以下温度中，最接近25℃的是（ ）
A. 1标准大气压下，水沸腾时的温度B. 丹阳市夏季最高的室外温度
C. 健康成年人的体温D. 让人感觉温暖而舒适的室内温度
【答案】D
【解析】
【详解】A．根据沸点的知识可知，1标准大气压下，水沸腾时的温度是100℃，故A不符合题意；
B．根据常识可知，丹阳市夏季最高的室外温度超过35℃，故B不符合题意；
CD．正常情况下，人的体温在之间，变化幅度很小；感觉舒适的温度在25℃左右，故C不符合题意，D符合题意。
故选D。
3. 光可以让我们的生活绚丽多彩。下列有关光的说法正确的是（ ）
A. 色光的三原色为红、黄、蓝
B. 适当的紫外线照射有利于骨骼生长
C. 验钞机利用红外线来鉴别钞票的真伪
D. 电视机遥控器是利用紫外线来控制电视机
【答案】B
【解析】
【详解】A．光的三原色为红、绿、蓝，故A错误；
B． 紫外线具有消毒、灭菌的作用，且适当的紫外线照射有利于骨骼生长，故B正确；
C． 验钞机利用紫外线来鉴别钞票的真伪，故C错误；
D．电视机遥控器是利用红外线来控制电视机，故D错误。
故选B。
4. 汽车已经进入千家万户，成为重要的交通工具。下列关于家用小轿车的说法中正确的是（ ）
A. 冬天在水箱中加入防冻剂，提高水的凝固点
B. 冬天，汽车玻璃窗外的霜是凝固现象
C. 汽车后视镜是凸面镜，目的是扩大司机的视野
D. 汽车倾斜的前挡风玻璃只是因为这样做更美观
【答案】C
【解析】
【详解】A．冬天为了防止水箱中水凝固，在水箱中加入防冻剂，降低了水的凝固点，使凝固需要的温度更低，难度更大，故A错误；
B．霜是空气中水蒸气在极低的温度环境中遇冷直接变成的小冰晶，属于凝华现象，故B错误；
C．汽车后视镜是凸面镜，对光线有发散作用，目的是扩大司机的视野，故C正确；
D．根据平面镜成像的特征，像与物关于平面镜对称，汽车倾斜的前挡风玻璃可以使车内物体的像成在玻璃的上方，避免干扰司机对车外的观察，故D错误。
故选C。
5. “估测”是物理学中常用的一种方法，下列估测与实际情况最接近的是（ ）
A. 考试用跳绳的质量约为3kgB. 洗澡水的温度约为70℃
C. 正常骑自行车的速度约为16km/hD. 中学生爬到三楼需要做功300J
【答案】C
【解析】
【详解】A．根据常识可知，考试用跳绳的质量约为
故A不符合题意；
B．洗澡水的温度约比人正常体温高一些，为40℃，故B不符合题意；

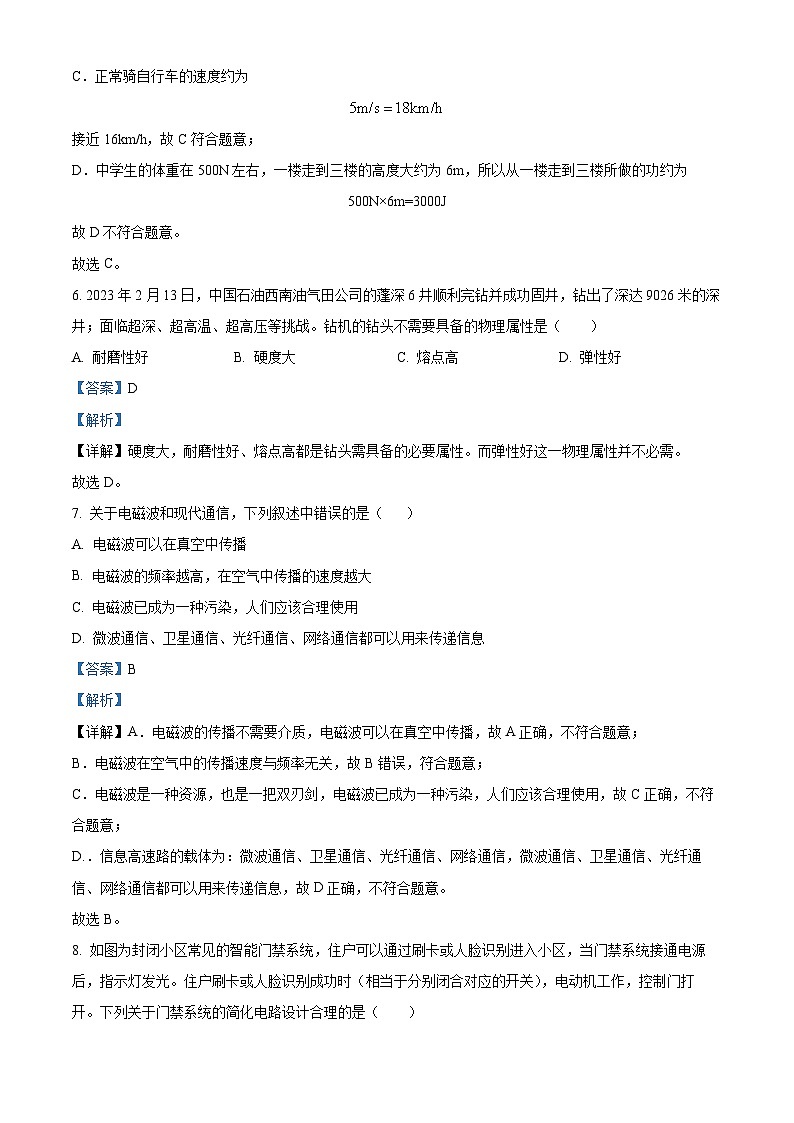

C．正常骑自行车的速度约为
接近16km/h，故C符合题意；
D．中学生的体重在500N左右，一楼走到三楼的高度大约为6m，所以从一楼走到三楼所做的功约为
500N×6m=3000J
故D不符合题意。
故选C。
6. 2023年2月13日，中国石油西南油气田公司的蓬深6井顺利完钻并成功固井，钻出了深达9026米的深井；面临超深、超高温、超高压等挑战。钻机的钻头不需要具备的物理属性是（ ）
A. 耐磨性好B. 硬度大C. 熔点高D. 弹性好
【答案】D
【解析】
【详解】硬度大，耐磨性好、熔点高都是钻头需具备的必要属性。而弹性好这一物理属性并不必需。
故选D。
7. 关于电磁波和现代通信，下列叙述中错误的是（ ）
A. 电磁波可以在真空中传播
B. 电磁波的频率越高，在空气中传播的速度越大
C. 电磁波已成为一种污染，人们应该合理使用
D. 微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息
【答案】B
【解析】
【详解】A．电磁波的传播不需要介质，电磁波可以在真空中传播，故A正确，不符合题意；
B．电磁波在空气中的传播速度与频率无关，故B错误，符合题意；
C．电磁波是一种资源，也是一把双刃剑，电磁波已成为一种污染，人们应该合理使用，故C正确，不符合题意；
D.．信息高速路的载体为：微波通信、卫星通信、光纤通信、网络通信，微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息，故D正确，不符合题意。
故选B。

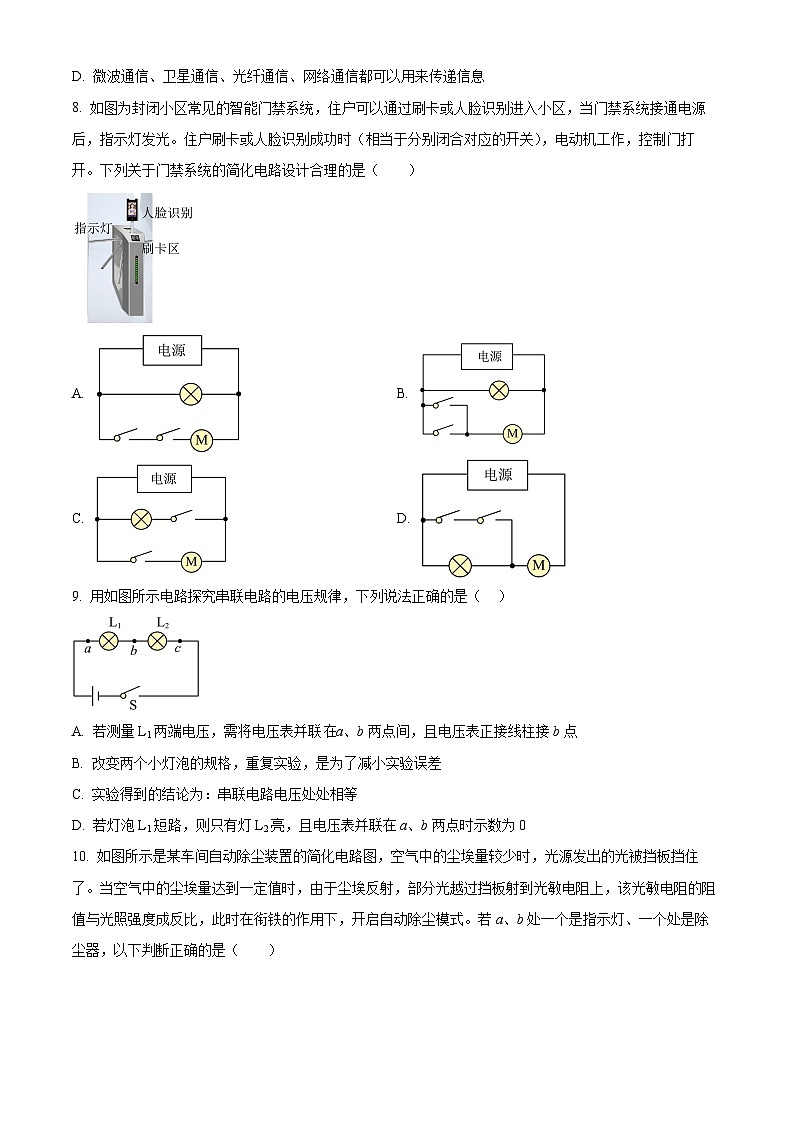

8. 如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】由题可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联，再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的。
故选B。
9. 用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A. 若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点
B. 改变两个小灯泡的规格，重复实验，是为了减小实验误差
C. 实验得到的结论为：串联电路电压处处相等
D. 若灯泡L1短路，则只有灯L2亮，且电压表并联在a、b两点时示数为0
【答案】D
【解析】
【详解】A．电压表在使用时应与被测用电器并联，且电流由正接线柱流入，负接线柱流出，所以若测量L1两端电压，需将电压表并联在a、b两点间，因为a点靠近电源的正极，则电压表正接线柱接a点，故A错误；
B．若只进行一次实验就得出结论，实验结论会具有偶然性，改变两个小灯泡的规格，重复实验，是为了得到普遍规律，避免偶然性，故B错误；
C．串联电路中电流处处相等，串联电路两端的电压等于各部分电路两端电压的总和，所以实验得到的结论为：串联电路两端的电压等于各部分电路两端电压的总和，故C错误；
D．若灯泡L1短路，灯泡L1不亮，电路依然能形成闭合回路，灯泡L2能发光，电压表并联在a、b两点时，电压表与灯泡L1并联，电压表也会被短路，电压表示数为0，故D正确。
故选D。

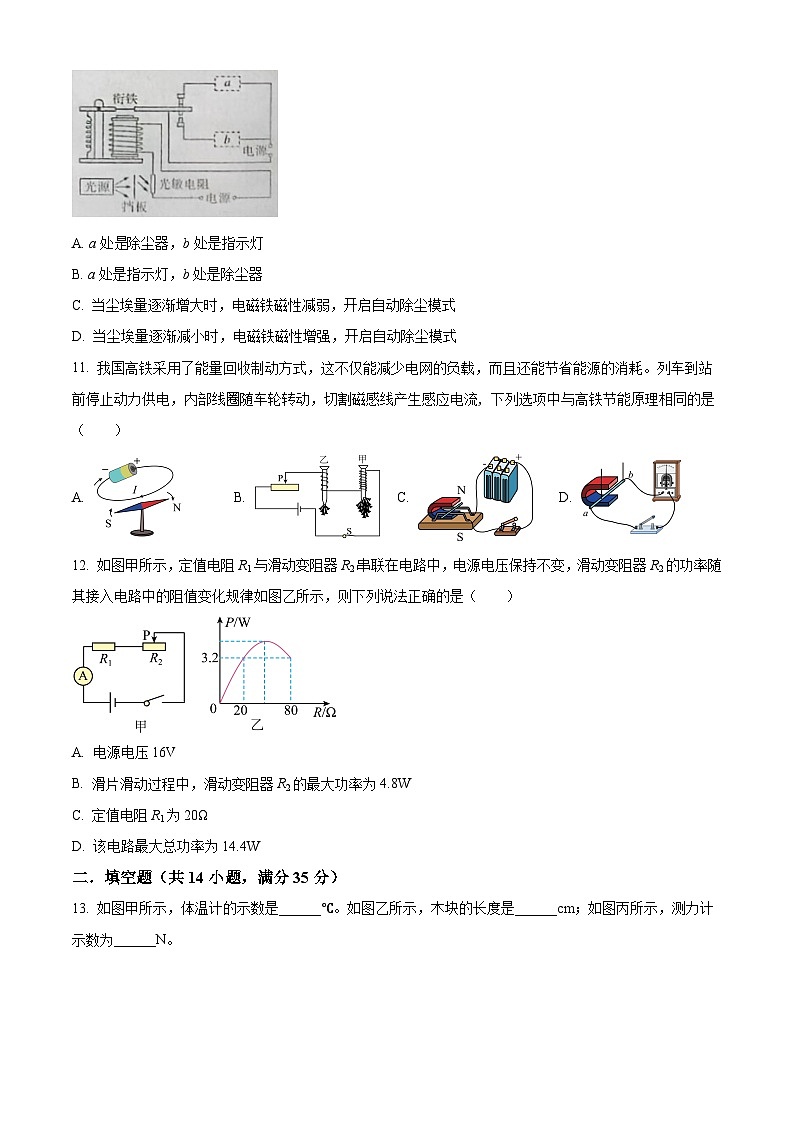

10. 如图所示是某车间自动除尘装置的简化电路图，空气中的尘埃量较少时，光源发出的光被挡板挡住了。当空气中的尘埃量达到一定值时，由于尘埃反射，部分光越过挡板射到光敏电阻上，该光敏电阻的阻值与光照强度成反比，此时在衔铁的作用下，开启自动除尘模式。若a、b处一个是指示灯、一个处是除尘器，以下判断正确的是（ ）
A. a处是除尘器，b处是指示灯
B. a处是指示灯，b处是除尘器
C. 当尘埃量逐渐增大时，电磁铁磁性减弱，开启自动除尘模式
D. 当尘埃量逐渐减小时，电磁铁磁性增强，开启自动除尘模式
【答案】B
【解析】
【详解】当空气中尘埃量达到一定值时，尘埃反射的光线增多，光照强度变大，光敏电阻阻值减小，根据欧姆定律可知，电路中的电流变大，通过电磁铁的电流变大，电磁铁磁性变强，衔铁被吸下，开启自动除尘模式，所以除尘器应接在b处；同理可知，当尘埃量逐渐减小时，电磁铁磁性减弱，衔铁被拉起，关闭自动除尘模式，所以a处为指示灯，故B正确，ACD错误。
故选B。
11. 我国高铁采用了能量回收制动方式，这不仅能减少电网的负载，而且还能节省能源的消耗。列车到站前停止动力供电，内部线圈随车轮转动，切割磁感线产生感应电流, 下列选项中与高铁节能原理相同的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这叫电磁感应现象，分析找出与高铁节能原理相同的选项。
【解答】电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，属于电磁感应现象。
A．图中的实验为奥斯特实验，发现电流的磁效应，故A不符合题意；
B．图中装置是探究影响电磁铁磁性大小因素的实验，故B不符合题意；
C．图中有电源，是探究通电导线在磁场中受到磁场力的实验，故C不符合题意；
D．闭合电路的部分导体在磁场中做切割磁感线运动时，这种现象叫电磁感应现象，故D符合题意。
故选D。
【点评】此题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及结论，并且要找出他们的不同之处进行区分。
12. 如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（ ）
A. 电源电压16V
B. 滑片滑动过程中，滑动变阻器R2的最大功率为4.8W
C. 定值电阻R1为20Ω
D. 该电路最大总功率为14.4W
【答案】D
【解析】
【详解】闭合开关，定值电阻和滑动变阻器串联，电流表测量电路电流；
AC．当滑动变阻器接入电路中的阻值为20Ω时，滑动变阻器的电功率为3.2W，根据可知
根据欧姆定律和串联电路的电压特点可知电源电压
①
当滑动变阻器接入电路中的阻值为80Ω时，滑动变阻器的电功率为3.2W，根据可知
根据欧姆定律和串联电路的电压特点可知电源电压
②
联立①②得
，
故AC错误；
B．根据欧姆定律可知电路中的电流为，根据可知滑动变阻器的电功率为
当滑动变阻器的阻值时，滑动变阻器的功率最大，为
故B错误；
D．当阻值为0时，电路为R1的简单电路，电路的总电阻最小，则电路的电流最大，根据，电路消耗的电功率最大，为
故D正确。
故选D。
二．填空题（共14小题，满分35分）
13. 如图甲所示，体温计的示数是______℃。如图乙所示，木块的长度是______cm；如图丙所示，测力计示数为______N。
【答案】 ①. 37.6 ②. 3.20 ③. 2.8
【解析】
【详解】[1]如图甲所示，体温计的分度值是0.1℃，液柱在37到38之间，示数是37.6℃。
[2]如图乙所示，刻度尺的分度值是1mm，木块的左边与3.00cm对齐，右边与6.20cm对齐，长度是
6.20cm-3.00cm=3.20cm
[3]如图丙所示，测力计分度值是0.2N，示数为2.8N。
14. 2024年农历新年伊始，陕西西安、宝鸡、商洛等地出现了罕见的冻雨天气。高空中的雪降落进入湿暖气层后，会_________成水滴，当这些水滴继续下落，进入近地面温度低于0℃的冷气层时，它们会迅速_________热并冻结成冰，形成冻雨。
【答案】 ①. 熔化 ②. 放
【解析】
【详解】[1][2]固态的雪进入湿暖气层后，会吸收热量熔化成水滴，当这些水滴继续下落，进入近地面温度低于0℃的冷气层时，它们会迅速放热并凝固成冰，形成冻雨。
15. 在一张不透光的纸上打一个极小的“△”三角形孔，让太阳光垂直射到这张纸上经过这个小孔，这时在地面看到 ______（选填“圆形”、“三角形”或“方形”）小亮斑。形成原因是因为光在空气中沿______传播。
【答案】 ①. 圆形 ②. 直线
【解析】
【详解】[1][2]让太阳光垂直照射到该纸板的“△”小孔上，根据光在同种均匀介质中沿直线传播，太阳在小孔的另一侧形成一个倒立的实像，光斑是太阳的像，所以光斑是圆形的。
16. 有一个空心铁球，质量为79g，体积是，则铁球空心部分的体积是______，如果给空心部分灌满水，则球的总质量是______g。（已知）
【答案】 ①. 20 ②. 99
【解析】
【详解】[1]铁球中，铁的体积为
铁球空心部分的体积是
[2]如果给空心部分灌满水，水的质量为
装水后球的总质量是
17. 小欣在“用天平和量筒测蜡块的密度”的实验中，规范称量后，砝码的质量和游码在标尺上的位置如图甲所示，蜡块的质量为________g；测量蜡块体积的过程如乙图所示，蜡块的体积是________cm3；计算得到蜡块的密度是________g/cm3。

【答案】 ①. 6.8 ②. 8 ③. 0.85
【解析】
【详解】[1]由图甲可知，砝码质量为5g，标尺分度值为0.2g，游码所在位置的示数为1.8g，所以蜡块的质量为
[2]由图乙可知，量筒分度值为2mL，铁块和水的总体积为28mL，铁块、蜡块、水的总体积为36mL，所以蜡块的体积为
[3]由可知，蜡块的密度为
18. 中国自主三代核电“华龙一号”成功运行，标志着以核电为代表的中国核动力技术已跻身世界前列。“华龙一号”核电站是利用反应堆发生核______变（选填“裂”或“聚”）获得能量；反应堆用水作为“冷却系统”是利用水的______大的特性，利用水冷却的过程中主要是通过______的方式改变了反应堆的内能。
【答案】 ①. 裂 ②. 比热容 ③. 热传递
【解析】
【详解】[1]聚变和裂变是利用核能的两种方式，核电站是利用反应堆发生核裂变获得能量。
[2][3]因为水的比热容大，相同质量的水升高相同的温度可以吸收更多的热量，所以反应堆用水作为“冷却系统”，利用水冷却的过程，本质是能量的转移，主要是通过热传递的方式改变了反应堆的内能。
19. 如图所示，坐在船上的人用力推另一只船，船就相互远离而去，这个现象表明力的作用是______的，力可以改变物体的______状态；人对船的压力和船对人的支持力是一对______（选填“平衡力”或“相互作用力”）
【答案】 ①. 相互的 ②. 运动 ③. 相互作用力
【解析】
【详解】[1][2]坐在船上的人，用力推另一只船，船就相互远离而去，这个现象表明力的作用是相互的；船由静止变为运动，说明力可以改变物体的运动状态。
[3]人对船的压力和船对人的支持力，大小相等、方向相反、作用在一条直线上、作用在不同物体上，同时存在、同时消失，是一对相互作用力。
20. 在探究“阻力对物体运动的影响”实验中，在水平木板上先后铺上粗糙程度不同的毛巾和棉布，让小车从斜面顶端由静止滑下，观察和比较小车在毛巾表面、棉布表面和木板表面滑行的距离。
（1）实验中每次均让同一辆小车从同一斜面______高度由静止自由下滑，目的是使小车在水平面上开始滑行时获得相同的______；
（2）实验中发现：小车在毛巾表面上滑行的距离最短，在木板上滑行的距离最远，说明小车受到的阻力越小，推理出本实验中，如果小车在水平面上滑行时受到的阻力为零，它做______；
（3）在此基础上，牛顿总结了伽利略、笛卡尔等人的研究成果概括出牛顿第一定律，请问：牛顿第一定律______（填“能”或“不能”）直接由实验得出。
【答案】 ①. 同一 ②. 速度 ③. 匀速直线运动 ④. 不能
【解析】
【详解】（1）[1][2]根据控制变量法可知，为了使小车运动到斜面底端时的速度相等，所以每次都从斜面上同一位置释放。
（2）[3]根据题意可知，由毛巾表面到棉布再到木板，接触面的粗糙程度减小，小车受到的阻力也减小；表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；假如小车受到的阻力为零，即小车水平方向不受力，小车的运动状态将不会改变，做匀速直线运动。
（3）[4]由上分析可知，牛顿第一定律是在实验的基础上，通过推理得出的，不是用实验直接得出的。
21. 如图甲为某款全自动感应干手器，其工作原理简化图如图乙所示。
（1）控制电路中的电磁继电器原理利用了电流的______效应；当手放到红外线感应区域范围内，R的阻值就会减小，控制电路中的电流______（选填“增大”、“减小”或“不变”），衔铁被吸下，工作电路开始工作；
（2）若只将感应干手器一个用电器接入电路中，使其正常工作，电阻丝的阻值为24.2欧姆，30s中电能表（如图丙所示）的转盘转了90r，则工作电路中电动机的电功率是______kW。
【答案】 ①. 磁 ②. 增大 ③. 4.32
【解析】
【详解】（1）[1]控制电路中的电磁继电器是根据电流的磁效应进行工作的。
[2]根据欧姆定律可知，电压一定时，电阻越小，通过的电流越大。故当手放到红外线感应区域范围内，R的阻值就会减小，控制电路中的电流增大。
（2）[3]感应干手器单独接入电路，正常工作30s时，消耗的电能
则工作电路中电动机的电功率
22. 如图所示是灯L和电阻R的电流随电压变化图像，若将他们串联接在电路中，通过R电流为0.15A，则电源电压为 _____V，若将它们并联接在该电源两端，电路中的总电流为 _____A。
【答案】 ①. 4 ②. 0.5
【解析】
【详解】[1]小灯泡L和电阻R串联后接在某电路，使通过R的电流为0.15A，因串联电路中各处的电流相等，所以，电路中的电流I＝0.15A，由图像可知，它们两端的电压分别为UL＝1V，UR＝3V，因串联电路中总电压等于各分电压之和，所以，电源的电压为
U＝UL+UR＝1V+3V＝4V
[2]小灯泡L和电阻R并联接在电压为4V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压
UL实＝UR实＝4V
由图像可知，通过它们的电流分别为IL＝0.3A，IR＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流为
I＝IL+IR＝0.3A+0.2A＝0.5A
23. 为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是______联的。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电阻会______（选填“增大”或“减小”）。
【答案】 ①. 并 ②. 减小
【解析】
【详解】[1]如图所示的LED护眼灯，每个教室里的这9盏LED护眼灯是互不影响的，所以它们之间一定是并联的。
[2]如果打开护眼灯之后，老师又打开了教室中的多媒体设备，护眼灯、多媒体设备是并联，独立工作，互不影响，多开了多媒体设备，多了一条支路，则教室电路中的总电流会增大，根据可知教室电路中的总电阻会减小。
24. 如图甲所示的汽油机每秒钟内燃气对外做功30次，则该汽油机飞轮转速是___________。如图乙为某调光灯内部的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形阻丝的两端相连，b与金属滑片相连，为实现调光功能，电位器应与灯___________（选填“串联”或“并联”）；当将c、b接线柱接入电路，为使灯变亮，应___________（选填“顺时针”或“逆时针”）旋动滑片。关于电位器上电阻丝的材料，应该选用___________（选填“铜丝”或“镍铬合金丝”）。
【答案】 ①. 3600 ②. 串联 ③. 顺时针 ④. 镍铬合金丝
【解析】
【详解】[1]汽油机一个工作循环对外做功1次，飞轮转2周，根据题意，每秒对外做功30次，则飞轮每秒转60转，所以1min飞轮转3600转。
[2]电位器要控制灯泡的亮度，所以电位器要与灯泡串联。
[3]c、b接入电路，灯泡要变亮，则接入电路的电阻要变小，电阻丝的长度要变短，所以顺时针旋动滑片能达到目的。
[4] 在长度和横截面积都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，能起到明显改变电流的作用，因此选用镍铬合金丝。
25. 如图所示为一款磁悬浮蓝牙音箱，音箱通电时喇叭________发出声音。音箱悬浮在空中，是利用了同名磁极相互________（选填“吸引”或“排斥”）的原理。
【答案】 ①. 振动 ②. 排斥
【解析】
【详解】[1]声音的产生是由于物体的振动，喇叭发出声音是因为喇叭在振动。
[2]音箱悬浮在空中，利用的是同名磁极相互排斥的原理。
三．作图题（共3小题，满分6分，每小题2分）
26. 如图，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源正极。

【答案】
【解析】
【详解】磁感线是从磁体的N极出发，回到S极，所以螺线管的左端为N极，根据安培定则可知，电流从左端流入螺线管，故电源的右端为正极；螺线管的左端为N极，根据磁极间从相互作用规律可知，小磁针的左端为N极。作图如下：

27. 逛商场时，小明发现他乘坐的电梯是匀速上升的（如图甲）。图乙为他乘坐电梯的模拟图，其中O为重心，请画出此时小明的受力示意图。
【答案】
【解析】
【详解】小明随电梯一起匀速直线运动时，处于平衡状态，受到平衡力的作用，所受受到的竖直向下的重力和竖直向上的支持力是平衡力。作用在重心O上，作图如下：
28. 有一种带开关的插座，开关闭合时插座才能供电。请请将其电路原理图连接完整。

【答案】
【解析】
【详解】连接家庭电路时，开关应接火线，三孔插座应按照“左邻右火上接地”的方式连接，且开关需要控制插座，则插座右孔与开关左边连接，如图所示：

四．实验探究题（共3小题，满分17分）
29. 在“探究物体动能的大小与哪些因素有关”的实验中，让铁球从斜面上自由释放，撞击同一木块，能将木块撞出一段距离，如图1所示。请回答问题：
（1）为了使同一铁球到达水平面时的速度不相等，应将铁球从斜面的______（选填“相同”或“不同”）高度自由释放，该实验可以探究的是铁球动能大小与______（选填“质量”或“速度”）的关系。若要探究物体的动能大小与质量的关系，应将______（选填“相同”或“不同”）质量的铁球从斜面上同一高度自由释放；
（2）如图2是高速公路上限速牌，对不同车型的限速不一样，限制车速实际上是限制车的______（选填“内能”或“动能”）；
（3）如图3所示是“探究物体重力势能与哪些因素有关”的实验，其中，木桩起始位置高度相同，甲、乙、丙都由静止释放。
①比较图3中A、B两木桩扎入沙坑的深度，可以得出结论：当物体的质量相同时，高度越高，物体的重力势能越______（选填“大””或“小”）；
②若图3中B、C两木桩扎入沙坑的深度相同，说明乙、丙的重力势能______（选填“相同”或“不同”）。
【答案】 ①. 不同 ②. 速度 ③. 不同 ④. 动能 ⑤. 大 ⑥. 相同
【解析】
【详解】（1）[1][2]为了使同一铁球到达水平面时的速度不相等，不同高度时小球具有的重力势能不同，达到斜面底端转化的动能不同，因为质量相等，所以速度不同，应将铁球从斜面的不同高度自由释放，该实验可以探究的是铁球动能大小与速度的关系。
[3]要探究物体的动能大小与速度的关系，应保持铁球的质量不变，改变铁球到达斜面底时的速度，所以应将同一铁球从斜面不同的高度由静止释放。
（2）[4]图2中对不同的车型进行限速不同，原因是不同车型质量不同，要想使行驶过程中具有的动能相同，就要对不同质量的汽车限制不同的速度，限速可以起到减小事故发生时的危害。
（3）①[5]图3的A、B两个木桩让质量相同的物体从不同高度落向打入沙坑中，通过木桩陷入沙中的深度来反映重力势能的大小，B木桩被打入的深度大，说明乙对木桩做功较多，可以得出结论：当物体的质量相同时，高度越高，物体的重力势能越大。
②[6]若图3中B、C两物块质量不同，被举高度不同，但两木桩扎入沙坑的深度相同，物体对木桩做的功相同，所以能说明说明乙、丙的初始的重力势能相同。
30. 小明使用阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，电压为3V的电源以及规格为“10Ω，0.5A”的滑动变阻器等器材，来“探究电流与电阻的关系”。
（1）他首先将5Ω的电阻接入了图甲的电路中，检查时发现电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线将电路连接正确______；
（2）电路正确连接后，移动滑动变阻器的滑片，电流表示数如图乙所示，此时电压表示数应为______V；
（3）当定值电阻由5Ω换为10Ω时，在电压表示数不变的情况下，先后两次实验滑动变阻器消耗的电功率之比为______；
（4）如果只利用现有器材，让四个电阻分别单独接入电路都可完成实验，定值电阻两端的电压应控制在2V～______V之间。
【答案】 ①. ②. 2 ③. 2∶1 ④. 2.5
【解析】
【详解】（1）[1]原电路图电压表串联在电路中是错误的，在探究电流与电阻的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：
（2）[2]电流表示数如图乙所示，电流表选用小量程0~0.6A，分度值0.02A，其示数为0.4A，则定值电阻两端电压为
即电压表示数为2V。
（3）[3]当把5Ω的电阻换成10Ω的电阻后，根据可得，因为定值电阻两端电压不变，当U一定时，P与R成反比，即
（4）[4]由图乙可知，电流表选用小量程，滑动变阻器允许通过的最大电流为0.5A，即电路中最大电流为0.5A，当电路中电流最大，定值电阻阻值最小时，定值电阻两端电压最大，故定值电阻两端最大电压为
故定值电阻两端的电压应控制在2V~2.5V。
31. 学校实验室新进了一批“2.5V 0.75W”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格。实验员提供了以下器材：待测小灯泡、铭牌为“10Ω 2A”的滑动变阻器RA、“50Ω 1A”的滑动变阻器RB各一个、电流表、电压表、二节1.5V的干电池、开关、导线。
（1）按图连接实物电路图时，滑动变阻器的滑片应置于______（C或D）处；
（2）正确连接电路后开始实验，根据你的操作经验应建议小明选用滑动变阻器______（选填“RA”或“RB”）；操作过程中突然灯泡熄灭，电压表示数约3V，则故障可能是______；
（3）小明更换器材后完成实验，作出I﹣U图象如图丙，由图得小灯泡实测的额定功率为______W，滑片P向左滑动时小灯泡的亮度______（选填“变暗”、“不变”或“变亮”）；
（4）由I﹣U图象可知，小灯泡的电阻随电流增大而______（选填“增大”或“减小”）；当电路中电流为0.1A时，电路消耗总功率为______W。
【答案】 ①. D ②. RB ③. 小灯泡L断路 ④. 0.75 ⑤. 变亮 ⑥. 增大 ⑦. 0.3
【解析】
【详解】（1）[1]连接电路时，滑片在阻值最大处，即D端。
（2）[2]根据串联电路的特点可知，滑动变阻器阻值太小时，滑动变阻器分得的电压小，使得小灯泡两端的电压调节范围小，应换用铭牌为“50Ω 1A”的滑动变阻器，即RB。
[3]小灯泡不亮，电压表示数约3V，说明电压表测量对象断路，即小灯泡L断路。
（3）[4]根据图丙可知，灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，则灯泡的额定功率
[5]由电路图知，滑片P向左移动时，变阻器接入电路的阻值变小，所以变阻器的分压变小，即电压表示数变小，电源电压不变，由串联电路电压特点知，灯泡电压变大；灯泡实际功率变大，所以灯泡变亮。
（4）[6]由图象可知，小灯泡的电阻不是定值，其原因是灯丝的电阻随温度的升高而增大。
[7]根据图可知，当电路中电流为0.1A时，通过灯泡的电压为0.5V，则滑动变阻器两端电压为
电流消耗的总功率为
五．计算题（共3小题，满分18分，每小题6分）
32. 周末，小惠一家人驾车出门旅行，已知该汽油小汽车以20m/s的速度匀速行驶时，发动机的功率为，发动机的效率为30%。若汽车以此速度行驶，求：
（1）行驶时间是多少？
（2）牵引力做的功是多少？
（3）消耗汽油的质量是多少？（汽油的热值）
【答案】（1）22.5min；（2）；（3）2kg
【解析】
【详解】解：（1）由可得，小汽车以20m/s的速度匀速行驶2.7×104m时，行驶的时间为
（2）由P=Fv可得，汽车牵引力大小为
由W=Fs可得，牵引力做的功为
（3）由题意知，发动机的效率为30%，则汽油燃烧放出的热量为
由Q=mq可得，消耗汽油的质量为
答：（1）汽车行驶时间为22.5min；
（2）牵引力做的功为；
（3）消耗汽油的质量为2kg。
33. 如图所示，用500N的拉力，将重1200N的木箱匀速提升1.5m，所用的时间为30s．
（1）拉力所做的有用功是多少？
（2）拉力的功率是多少？
（3）滑轮组的机械效率是多少？
【答案】（1）1800J；
（2）75W；
（3）80%．
【解析】
【详解】（1）工人做的有用功：
W有=Gh=1200N×1.5m=1800J；
（2）由滑轮组可知，有三段绳子承担物重，拉力移动距离：
s=3h=3×1.5m=4.5m，
则人做的总功：
W总=Fs=500N×4.5m=2250J；
则工人做功的功率：
；
（3）机械效率：
．
34. 如图所示，图甲是一款采用增压技术的挂烫机，简化电路如图乙，电源电压为220V，电热丝R1＝55Ω、R2＝110Ω。开关S接2、3时处于慢热挡；开关S接3、4时处于速热挡。求：
（1）挂烫机慢热过程中，电路中的电流；
（2）挂烫机慢热工作10秒，电热丝产生的热量；
（3）挂烫机速热过程中的总电功率。
【答案】（1）4A；（2）8.8103J；（3）1320W
【解析】
【详解】解：（1）挂烫机慢热过程中，电路中的电流
（2）挂烫机慢热工作10秒，电热丝产生的热量
Q=I2Rt=(4A)2×55Ω×10s=8.8×103J
（3）通过电热丝R2的电流为
挂烫机速热过程中的总电功率
P总＝UI总＝220V×（4A+2A）＝1320W
答：（1）挂烫机慢热过程中，电路中的电流为4A；
（2）挂烫机慢热工作10秒，电热丝产生的热量为8.8×103J；
（3）挂烫机速热过程中的总电功率为1320W。
