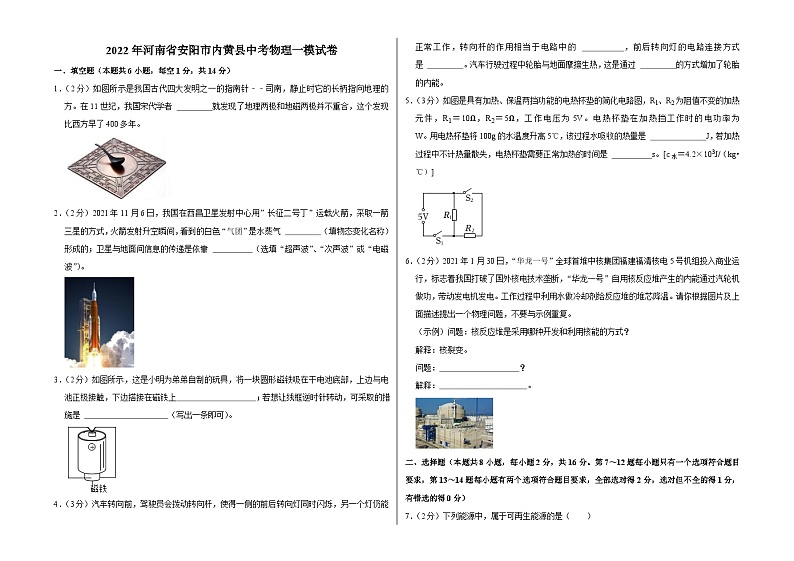

2022年河南省安阳市内黄县中考物理一模试卷

这是一份2022年河南省安阳市内黄县中考物理一模试卷，共13页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1．（2分）如图所示是我国古代四大发明之一的指南针﹣﹣司南，静止时它的长柄指向地理的 方。在11世纪，我国宋代学者 就发现了地理两极和地磁两极并不重合，这个发现比西方早了400多年。
2．（2分）2021年11月6日，我国在西昌卫星发射中心用”长征二号丁”运载火箭，采取一箭三星的方式，火箭发射升空瞬间，看到的白色“气团”是水蒸气 （填物态变化名称）形成的；卫星与地面间信息的传递是依靠 （选填“超声波”、“次声波”或“电磁波”）。
3．（2分）如图所示，这是小明为弟弟自制的玩具，将一块圆形磁铁吸在干电池底部，上边与电池正极接触，下边搭接在磁铁上 ；若想让线框逆时针转动，可采取的措施是 （写出一条即可）。
4．（3分）汽车转向前，驾驶员会拨动转向杆，使得一侧的前后转向灯同时闪烁，另一个灯仍能正常工作，转向杆的作用相当于电路中的 ，前后转向灯的电路连接方式是 。汽车行驶过程中轮胎与地面摩擦生热，这是通过 的方式增加了轮胎的内能。
5．（3分）如图是具有加热、保温两挡功能的电热杯垫的简化电路图，R1、R2为阻值不变的加热元件，R1＝10Ω，R2＝5Ω，工作电压为5V。电热杯垫在加热挡工作时的电功率为 W。用电热杯垫将100g的水温度升高5℃，该过程水吸收的热量是 J，若加热过程中不计热量散失，电热杯垫需要正常加热的时间是 s。[c水＝4.2×103J/（kg•℃）]
6．（2分）2021年1月30日，“华龙一号”全球首堆中核集团福建福清核电5号机组投入商业运行，标志着我国打破了国外核电技术垄断，“华龙一号”自用核反应堆产生的内能通过汽轮机做功，带动发电机发电。工作过程中利用水做冷却剂给反应堆的堆芯降温。请你根据图片及上面描述提出一个物理问题，不要与示例重复。
（示例）问题：核反应堆是采用哪种开发和利用核能的方式？
解释：核裂变。
问题： ？
解释： 。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）

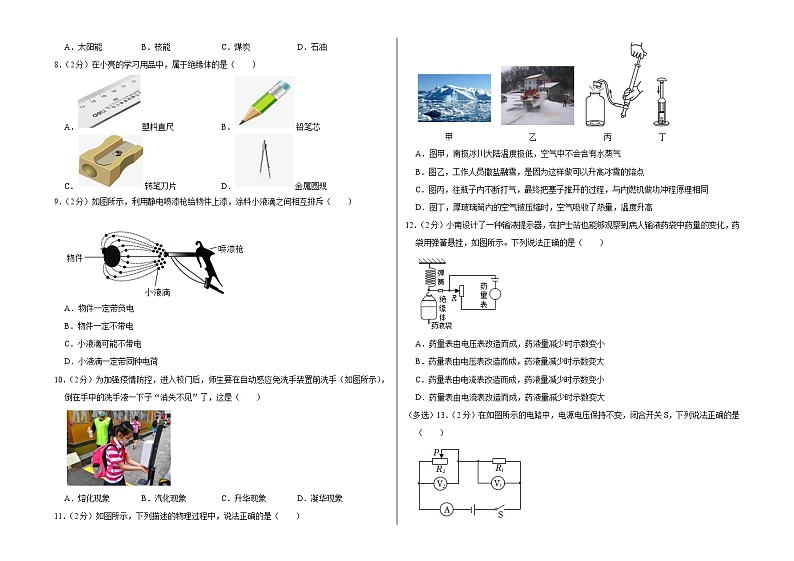

7．（2分）下列能源中，属于可再生能源的是（ ）
A．太阳能B．核能C．煤炭D．石油
8．（2分）在小亮的学习用品中，属于绝缘体的是（ ）
A．塑料直尺B．铅笔芯
C．转笔刀片D．金属圆规
9．（2分）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥（ ）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
10．（2分）为加强疫情防控，进入校门后，师生要在自动感应免洗手装置前洗手（如图所示），倒在手中的洗手液一下子“消失不见”了，这是（ ）
A．熔化现象B．汽化现象C．升华现象D．凝华现象
11．（2分）如图所示，下列描述的物理过程中，说法正确的是（ ）
A．图甲，南极冰川大陆温度极低，空气中不会含有水蒸气
B．图乙，工作人员撒盐融雪，是因为这样做可以升高冰雪的熔点
C．图丙，往瓶子内不断打气，最终把塞子推开的过程，与内燃机做功冲程原理相同
D．图丁，厚玻璃筒内的空气被压缩时，空气吸收了热量，温度升高
12．（2分）小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，如图所示。下列说法正确的是（ ）
A．药量表由电压表改造而成，药液量减少时示数变小
B．药量表由电压表改造而成，药液量减少时示数变大
C．药量表由电流表改造而成，药液量减少时示数变小
D．药量表由电流表改造而成，药液量减少时示数变大
（多选）13．（2分）在如图所示的电路中，电源电压保持不变，闭合开关S，下列说法正确的是（ ）

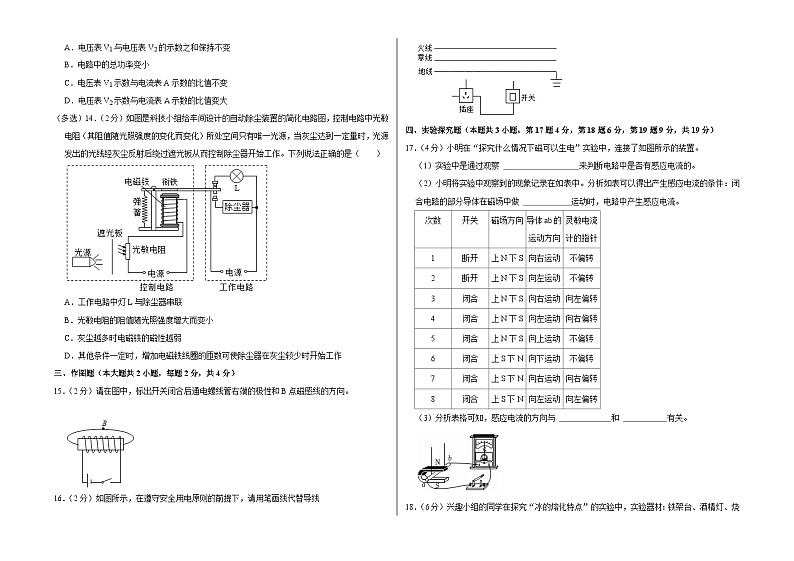

A．电压表V1与电压表V2的示数之和保持不变
B．电路中的总功率变小
C．电压表V1示数与电流表A示数的比值不变
D．电压表V2示数与电流表A示数的比值变大
（多选）14．（2分）如图是科技小组给车间设计的自动除尘装置的简化电路图，控制电路中光敏电阻（其阻值随光照强度的变化而变化）所处空间只有唯一光源，当灰尘达到一定量时，光源发出的光线经灰尘反射后绕过遮光板从而控制除尘器开始工作。下列说法正确的是（ ）
A．工作电路中灯L与除尘器串联
B．光敏电阻的阻值随光照强度增大而变小
C．灰尘越多时电磁铁的磁性越弱
D．其他条件一定时，增加电磁铁线圈的匝数可使除尘器在灰尘较少时开始工作
三、作图题（本大题共2小题，每题2分，共4分）
15．（2分）请在图中，标出开关闭合后通电螺线管右端的极性和B点磁感线的方向。
16．（2分）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．（4分）小明在“探究什么情况下磁可以生电”实验中，连接了如图所示的装置。
（1）实验中是通过观察 来判断电路中是否有感应电流的。
（2）小明将实验中观察到的现象记录在如表中。分析如表可以得出产生感应电流的条件：闭合电路的部分导体在磁场中做 运动时，电路中产生感应电流。
（3）分析表格可知，感应电流的方向与 和 有关。
18．（6分）兴趣小组的同学在探究“冰的熔化特点”的实验中，实验器材：铁架台、酒精灯、烧杯、温度计、停表、试管、适量的冰和水。
（1）在组装如图甲所示的实验装置时，应按 （选填“自上而下”或“自下而上”）的顺序进行安装。
（2）实验中所用的温度计是根据液体 的性质制成的。实验中某时刻温度计的示数如图乙所示为 ℃。
（3）小组同学根据实验记录的数据绘制的温度随时间变化的图像如图丙所示，分析图像可知冰是 （选填“晶体”或“非晶体”），冰熔化时温度变化的特点是 。
（4）如图丙所示，第7min后持续用酒精灯加热较长的一段时间，可观察到的实验现象是 （写出一条即可）。
19．（9分）在“测量小灯泡的额定功率”实验中，实验器材：由两节新干电池组成的电源，额定电压为2.5V的待测小灯泡（小灯泡正常发光时灯丝的电阻约为10Ω）01A”的滑动变阻器，电流表、电压表，开关及导线若干。
（1）请用笔画线代替导线将如图1甲所示的电路连接完整，连接电路过程中开关必须 。
（2）电路连接好后，实验中小明观察到小灯泡不发光，两表指针偏转如图1乙所示 。
（3）排除故障后继续实验，观察到电压表的示数如图1丙所示，要测量小灯泡的额定功率 （选填“左”或“右”）移动。
（4）小明根据实验数据绘制的小灯泡的电流随电压变化关系的图像如图2甲所示，根据图像可知：
①小灯泡的额定功率为 W；
②通过小灯泡的电流与小灯泡两端的电压不是成正比的，造成这种情况的主要原因是小灯泡的电阻会随着温度的升高而 （选填“增大”、“减小”或“不变”）。
（5）小明利用现有器材又设计了如图2乙所示的电路，只用电流表测量出了未知电阻Rx的阻值，电源电压恒定不变。请将实验步骤补充完整：
①闭合开关S，将滑片移至最左端，读出电流表的示数为I1；
②闭合开关S， ，读出电流表的示数为I2；
③未知电阻Rx的阻值的表达式：Rx＝ （用R0、I1、I2表示）。
五、综合应用题（本题共2小题，第20题8分，每21题9分，共17分）
20．（8分）“运﹣20”（代号：鲲鹏），是我国研究制造的新一代军用大型运输机，具有优良的气动特性、起飞着陆特性和承载能力。如图表示的是“运﹣20”起飞时的情景。
（1）“运﹣20”发动机工作时将航空燃油燃烧产生的 能转化为 能。
（2）“运﹣20”在高空中飞行时，在恒定的水平推力F＝1.28×104N作用下以900km/h的速度沿水平方向匀速航行10min的过程中，水平推力F做的功是多少？
（3）在（2）中“运﹣20”发动机需要燃烧航空燃油80kg，则“运﹣20”发动机的热机效率是多少？（航空燃油的热值q＝4.0×107J/kg）
21．（9分）“安全驾驶，严禁超速！”为确保道路交通安全，我国高速公路严厉打击汽车超速行为。在物理兴趣活动中，其简化电路图如图甲所示，电源电压保持不变；Rv为可变电阻，阻值与车速关系的图像如图丙所示。当车速从0加速到120km/h的过程中，Rv消耗的电功率随电流变化的图像如图乙所示。当汽车行驶速度达120km/h（即电流表的示数达0.6A）时提醒驾驶员车速过快，需要减速。试问：
（1）当汽车行驶的速度变大时，Rv的阻值 ，电压表的示数 。（均选填“变大”、“变小”或“不变”）。
（2）电源电压是多少？
（3）我国高速公路要求小汽车行驶的速度不能小于60km/h，当车速为60km/h时，电流表的示数是多少？可变电阻Rv消耗的电功率是多少？
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）如图所示是我国古代四大发明之一的指南针﹣﹣司南，静止时它的长柄指向地理的 南 方。在11世纪，我国宋代学者 沈括 就发现了地理两极和地磁两极并不重合，这个发现比西方早了400多年。
【解答】解：地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，其长柄为S极，由于地磁N极在地理的南极附近，故长柄所指方向是地磁北极，即地理的南方；
中国北宋的沈括最早发现了地磁两极与地理两极并不重合的现象，比西方早了400多年。
故答案为：南；沈括。
2．（2分）2021年11月6日，我国在西昌卫星发射中心用”长征二号丁”运载火箭，采取一箭三星的方式，火箭发射升空瞬间，看到的白色“气团”是水蒸气 液化 （填物态变化名称）形成的；卫星与地面间信息的传递是依靠 电磁波 （选填“超声波”、“次声波”或“电磁波”）。
【解答】解：火箭发射时，在发射台下有一个大水池，水吸收巨大的热量，水蒸气遇到周围冷的空气就会发生液化，就形成了我们看到的白色“气团”；
电磁波可以传递信息，卫星与地面间信息的传递是依靠电磁波传递信息的。
故答案为：液化；电磁波。
3．（2分）如图所示，这是小明为弟弟自制的玩具，将一块圆形磁铁吸在干电池底部，上边与电池正极接触，下边搭接在磁铁上 通电导体在磁场中受力的作用 ；若想让线框逆时针转动，可采取的措施是 调换电池两极（调换磁铁两极） （写出一条即可）。
【解答】解：由题意可知，这一装置的原理是通电导体在磁场中受力的作用；
通电导体受力方向与电流方向、磁场方向有关，可以改变电流方向或改变磁场方向。
故答案为：通电导体在磁场中受力的作用；调换电池两极（调换磁铁两极）。
4．（3分）汽车转向前，驾驶员会拨动转向杆，使得一侧的前后转向灯同时闪烁，另一个灯仍能正常工作，转向杆的作用相当于电路中的 开关 ，前后转向灯的电路连接方式是 并联 。汽车行驶过程中轮胎与地面摩擦生热，这是通过 做功 的方式增加了轮胎的内能。
【解答】解：驾驶员拨动转向杆，灯会亮；
由于一个灯损坏，另一个灯仍旧能正常工作，说明两个灯之间是并联的；
汽车行驶过程中轮胎与地面摩擦生热，这是通过做功的方式增加了轮胎的内能。
故答案为：开关；并联。
5．（3分）如图是具有加热、保温两挡功能的电热杯垫的简化电路图，R1、R2为阻值不变的加热元件，R1＝10Ω，R2＝5Ω，工作电压为5V。电热杯垫在加热挡工作时的电功率为 7.5 W。用电热杯垫将100g的水温度升高5℃，该过程水吸收的热量是 2.1×103J，若加热过程中不计热量散失，电热杯垫需要正常加热的时间是 280 s。[c水＝4.2×103J/（kg•℃）]
【解答】解：（1）由电路图可知，当只闭合S1时，只有电阻R1工作，电路中电阻较大，由P＝UI＝，电功率较小，
两开关都闭合时，两电阻并联，由P＝，电功率较大；
加热时R1的电功率：
P2＝＝＝2.2W，
R2的电功率：
P2＝＝＝5W，
则电热杯垫在加热挡工作时的电功率：
P＝P8+P2＝2.2W+5W＝7.7W；
（2）水吸收的热量是：
Q吸＝c水mΔt＝4.2×108J/（kg•℃）×100×10﹣3kg×5℃＝4.1×103J；
（3）由题意可知，电热杯垫消耗的电能：
W＝Q吸＝7.1×103J，
由P＝可知
t＝＝＝280s。
故答案为：7.5；7.1×103；280。
6．（2分）2021年1月30日，“华龙一号”全球首堆中核集团福建福清核电5号机组投入商业运行，标志着我国打破了国外核电技术垄断，“华龙一号”自用核反应堆产生的内能通过汽轮机做功，带动发电机发电。工作过程中利用水做冷却剂给反应堆的堆芯降温。请你根据图片及上面描述提出一个物理问题，不要与示例重复。
（示例）问题：核反应堆是采用哪种开发和利用核能的方式？
解释：核裂变。
问题： 核反应堆为什么用水做冷却剂 ？
解释： 水的比热容比较大，与质量相同的其它液体相比较，在升高相同温度的情况下，水吸收的热量较多 。
【解答】解：水的比热容比较大，与质量相同的其它液体相比较，水吸收的热量较多，所以利用水做冷却剂给反应堆的堆芯降温。
问题：核反应堆为什么用水做冷却剂？
解释：水的比热容比较大，与质量相同的其它液体相比较，水吸收的热量较多。
故答案为：核反应堆为什么用水做冷却剂；水的比热容比较大，在升高相同温度的情况下。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．（2分）下列能源中，属于可再生能源的是（ ）
A．太阳能B．核能C．煤炭D．石油
【解答】解：
A、太阳能可以从自然界源源不断的得到，故A正确；
B、核能短期内不能从自然界得到补充，故B错误；
C、煤炭不能短期内从自然界得到补充的，故C错误；
D、石油不能短期内从自然界得到补充的，故D错误。
故选：A。
8．（2分）在小亮的学习用品中，属于绝缘体的是（ ）
A．塑料直尺B．铅笔芯
C．转笔刀片D．金属圆规
【解答】解：A、塑料直尺的材料是塑料，故A正确；
B、铅笔芯的材料是石墨，故B错误；
C、转笔刀片的材料是金属，故C错误；
D、金属圆规的材料是金属，故D错误。
故选：A。
9．（2分）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥（ ）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
【解答】解：喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；
涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷；②不带电；
综上分析，D正确。
故选：D。
10．（2分）为加强疫情防控，进入校门后，师生要在自动感应免洗手装置前洗手（如图所示），倒在手中的洗手液一下子“消失不见”了，这是（ ）
A．熔化现象B．汽化现象C．升华现象D．凝华现象
【解答】解：倒在手中的洗手液一下子“消失不见”了，说明变成了气体，是汽化现象。
故选：B。
11．（2分）如图所示，下列描述的物理过程中，说法正确的是（ ）
A．图甲，南极冰川大陆温度极低，空气中不会含有水蒸气
B．图乙，工作人员撒盐融雪，是因为这样做可以升高冰雪的熔点
C．图丙，往瓶子内不断打气，最终把塞子推开的过程，与内燃机做功冲程原理相同
D．图丁，厚玻璃筒内的空气被压缩时，空气吸收了热量，温度升高
【解答】解：A、南极冰川大陆温度极低，所以空气中会含有水蒸气；
B、下雪时工作人员可以通过在雪上撒盐的方法促使雪熔化，故B错误；
C、往瓶子内不断打气，内能转化为机械能，故C正确；
D、用力压活塞时，对空气做功，内能增加温度升高，故D错误。
故选：C。
12．（2分）小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，如图所示。下列说法正确的是（ ）
A．药量表由电压表改造而成，药液量减少时示数变小
B．药量表由电压表改造而成，药液量减少时示数变大
C．药量表由电流表改造而成，药液量减少时示数变小
D．药量表由电流表改造而成，药液量减少时示数变大
【解答】解：由图可知，药量表串联接入电路中；
药液量减少时，滑片在弹簧的拉力的作用下向上移动，根据欧姆定律可知，电路中的电流变小，故C正确。
故选：C。
（多选）13．（2分）在如图所示的电路中，电源电压保持不变，闭合开关S，下列说法正确的是（ ）
A．电压表V1与电压表V2的示数之和保持不变
B．电路中的总功率变小
C．电压表V1示数与电流表A示数的比值不变
D．电压表V2示数与电流表A示数的比值变大
【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V7测量定值电阻两端的电压，电压表V2测量滑动变阻器两端的电压，电流表测电路中的电流；
当滑动变阻器的滑片P向左移动时，接入电路中的电阻变小，
由I＝可知，即电流表的示数变大，
由U＝IR知定值电阻两端的电压变大，即电压表V1示数变大，
由串联电路的分压特点可知，滑动变阻器分得的电压变小8的示数变小，但电压表V2与电压表V1的示数之和等于电源电压，保持不变；
由R＝可知8与电流表示数之比等于定值电阻的电阻，则其比值不变；
电压表V2与电流表示数之比等于变阻器接入电路中的电阻，则其比值变小；
电源电压保持不变，由P＝UI可知，故B错误。
故选：AC。
（多选）14．（2分）如图是科技小组给车间设计的自动除尘装置的简化电路图，控制电路中光敏电阻（其阻值随光照强度的变化而变化）所处空间只有唯一光源，当灰尘达到一定量时，光源发出的光线经灰尘反射后绕过遮光板从而控制除尘器开始工作。下列说法正确的是（ ）
A．工作电路中灯L与除尘器串联
B．光敏电阻的阻值随光照强度增大而变小
C．灰尘越多时电磁铁的磁性越弱
D．其他条件一定时，增加电磁铁线圈的匝数可使除尘器在灰尘较少时开始工作
【解答】解：
A、工作电路中灯L与除尘器在不同的支路中，故A错误；
B、根据题意可知，灰尘反射的光线增多，说明衔铁被电磁铁吸下，根据欧姆定律可知，光敏电阻的阻值减小，故B正确；
C、灰尘越多时，光照强度增大，根据欧姆定律可知，电磁铁的磁性增强；
D、其他条件一定时，使得衔铁被吸下，故D正确。
故选：BD。
三、作图题（本大题共2小题，每题2分，共4分）
15．（2分）请在图中，标出开关闭合后通电螺线管右端的极性和B点磁感线的方向。
【解答】解：由右手螺旋定则可得，右手握住螺线管，大拇指指向螺线管的右端为N极，
外部磁感线由N极指向S极，故B点磁感线向左
。
16．（2分）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线
【解答】解：三孔插座的接法：上孔接地线，左孔接零线，如图所示：
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．（4分）小明在“探究什么情况下磁可以生电”实验中，连接了如图所示的装置。
（1）实验中是通过观察 灵敏电流计的指针是否偏转 来判断电路中是否有感应电流的。
（2）小明将实验中观察到的现象记录在如表中。分析如表可以得出产生感应电流的条件：闭合电路的部分导体在磁场中做 切割磁感线 运动时，电路中产生感应电流。
（3）分析表格可知，感应电流的方向与 导体运动方向 和 磁场方向 有关。
【解答】解：
（1）实验时，通过观察电流表的指针是否偏转；
（2）分析下表可以得出产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流；
（3）根据实验次数2、3的实验现象，电流方向改变、6的实验现象磁场方向发生改变，说明感应电流方向与导体运动方向。
故答案为：（1）灵敏电流计的指针是否偏转；（2）切割磁感线；磁场方向。
18．（6分）兴趣小组的同学在探究“冰的熔化特点”的实验中，实验器材：铁架台、酒精灯、烧杯、温度计、停表、试管、适量的冰和水。
（1）在组装如图甲所示的实验装置时，应按 自下而上 （选填“自上而下”或“自下而上”）的顺序进行安装。
（2）实验中所用的温度计是根据液体 热胀冷缩 的性质制成的。实验中某时刻温度计的示数如图乙所示为 ﹣2 ℃。
（3）小组同学根据实验记录的数据绘制的温度随时间变化的图像如图丙所示，分析图像可知冰是 晶体 （选填“晶体”或“非晶体”），冰熔化时温度变化的特点是 冰熔化时温度保持不变 。
（4）如图丙所示，第7min后持续用酒精灯加热较长的一段时间，可观察到的实验现象是 温度计示数上升到一定温度后不再上升 （写出一条即可）。
【解答】解：（1）实验时，需用酒精灯的外焰加热，但不能触碰容器底和壁，然后固定铁圈的高度，即按照自下而上的顺序组装器材；
（2）实验室用温度计是根据液体热胀冷缩的性质制成的；图乙中温度计的分度值是1℃，读出示数为﹣2℃；
（3）从图像可以看出，从第4分钟到第5分钟冰的温度保持在0℃不变，即冰有固定不变的熔化温度；
（4）如图丙所示，第5min后，持续用酒精灯加热较长的一段时间，沸腾时温度不变，故观察到的现象是温度计示数上升到一定温度后不再上升。
故答案为：（1）自下而上；（2）热胀冷缩；（3）晶体；（4）温度计示数上升到一定温度后不再上升。
19．（9分）在“测量小灯泡的额定功率”实验中，实验器材：由两节新干电池组成的电源，额定电压为2.5V的待测小灯泡（小灯泡正常发光时灯丝的电阻约为10Ω）01A”的滑动变阻器，电流表、电压表，开关及导线若干。
（1）请用笔画线代替导线将如图1甲所示的电路连接完整，连接电路过程中开关必须 断开 。
（2）电路连接好后，实验中小明观察到小灯泡不发光，两表指针偏转如图1乙所示 小灯泡断路 。
（3）排除故障后继续实验，观察到电压表的示数如图1丙所示，要测量小灯泡的额定功率 左 （选填“左”或“右”）移动。
（4）小明根据实验数据绘制的小灯泡的电流随电压变化关系的图像如图2甲所示，根据图像可知：
①小灯泡的额定功率为 0.625 W；
②通过小灯泡的电流与小灯泡两端的电压不是成正比的，造成这种情况的主要原因是小灯泡的电阻会随着温度的升高而 增大 （选填“增大”、“减小”或“不变”）。
（5）小明利用现有器材又设计了如图2乙所示的电路，只用电流表测量出了未知电阻Rx的阻值，电源电压恒定不变。请将实验步骤补充完整：
①闭合开关S，将滑片移至最左端，读出电流表的示数为I1；
②闭合开关S， 将滑片移至最右端 ，读出电流表的示数为I2；
③未知电阻Rx的阻值的表达式：Rx＝•R0（用R0、I1、I2表示）。
【解答】解：（1）为了保护电路，连接电路时应断开开关＝＝＝6.25A＜0.6A；由于小灯泡的额定电压为7.5V，判断出电压表的量程并与小灯泡并联
；
（2）电路连接好后，实验中小明观察到小灯泡不发光、可能是小灯泡短路，由图乙知电流表示数为零，电压表的示数为电源电压、滑动变阻器、开关与电源相连；
（3）图丙中电压表选用小量程，分度值为0.6V，小于灯泡的额定电压2.5V，根据串联电路电压的规律，由分压原理可知，故滑片向左移动；
（4）①根据图6甲所示的小灯泡电流随电压变化的关系图象知，灯在额定电压2.5V时的电流为3.25A额＝U额I额＝2.5V×4.25A＝0.625W；
②通过小灯泡的电流与小灯泡两端的电压不是成正比的，造成这种情况的主要原因是小灯泡的电阻会随着温度的升高而增大；
（5）①闭合开关S，将滑动变阻器的滑片P移到左端1；
②闭合开关S，将滑动变阻器的滑片P滑片移到右端4；
③在①中，两电阻并联；
在②中，Rx被短路，只有R0工作；
由欧姆定律，所以电源电压：U＝I2R4，
两步骤中，R0两端电压均等于电源电压，R0阻值不变，所以通过R2的电流均为I2，
根据并联电路的电流特点可得，通过待测电阻的电流：
Ix＝I1﹣I3，
因并联电路各支路电压相等，则待测电阻两端的电压：
Ux＝U＝I2R0，
所以待测电阻：
Rx＝＝•R8。
故答案为：（1）如上所示；断开；（3）左；增大；•R0。
五、综合应用题（本题共2小题，第20题8分，每21题9分，共17分）
20．（8分）“运﹣20”（代号：鲲鹏），是我国研究制造的新一代军用大型运输机，具有优良的气动特性、起飞着陆特性和承载能力。如图表示的是“运﹣20”起飞时的情景。
（1）“运﹣20”发动机工作时将航空燃油燃烧产生的 内 能转化为 机械 能。
（2）“运﹣20”在高空中飞行时，在恒定的水平推力F＝1.28×104N作用下以900km/h的速度沿水平方向匀速航行10min的过程中，水平推力F做的功是多少？
（3）在（2）中“运﹣20”发动机需要燃烧航空燃油80kg，则“运﹣20”发动机的热机效率是多少？（航空燃油的热值q＝4.0×107J/kg）
【解答】解：（1））“运﹣20”发动机属于热机，工作时，再将内能转化为飞机的机械能；
（2）根据题意知道，速度v＝900km/h＝250m/s
水平推力F做的功是：
W＝Fs＝Fvt＝1.28×104N×250m/s×10×60s＝7.92×109J；
（3）根据题意知道，燃烧航空煤油的质量m＝80kg
Q放＝mq＝80kg×4.5×107J/kg＝3.2×109J
该飞机发动机的效率为：η＝＝＝60%。
故答案为：（1）内；机械9J；（3）在（2）中“运﹣20”发动机需要燃烧航空燃油80kg。
21．（9分）“安全驾驶，严禁超速！”为确保道路交通安全，我国高速公路严厉打击汽车超速行为。在物理兴趣活动中，其简化电路图如图甲所示，电源电压保持不变；Rv为可变电阻，阻值与车速关系的图像如图丙所示。当车速从0加速到120km/h的过程中，Rv消耗的电功率随电流变化的图像如图乙所示。当汽车行驶速度达120km/h（即电流表的示数达0.6A）时提醒驾驶员车速过快，需要减速。试问：
（1）当汽车行驶的速度变大时，Rv的阻值 变小 ，电压表的示数 变小 。（均选填“变大”、“变小”或“不变”）。
（2）电源电压是多少？
（3）我国高速公路要求小汽车行驶的速度不能小于60km/h，当车速为60km/h时，电流表的示数是多少？可变电阻Rv消耗的电功率是多少？
【解答】解：（1）由图丙Rv的阻值与车速关系图像可知，汽车行驶的速度变大时，Rv的阻值变小；
由图甲可知，闭合开关v串联，电流表测量电路中的电流，
当可变电阻的阻值变小时，电路中的总电阻变小，由欧姆定律可知电路中的电流变大，
由U定＝IR可知，定值电阻两端的电压变大，可变电阻两端的电压为小；
（2）由图丙可知，当车速为120km/h时可变电阻的阻值为：Rv＝10Ω，
此时电路中的电流大小为：I＝0.6A，根据串联电路的电阻规律和欧姆定律可得，
电源电压为：U＝IR总＝I（R+Rv）＝5.6A×（10Ω+10Ω）＝12V；
（3）由图丙可知，当车速为60km/h时可变电阻的阻值为：Rv′＝30Ω，
根据串联电路的电阻规律和欧姆定律可得，
电路中的电流大小为：I′＝＝＝＝0.6A；
可变电阻消耗的电功率为：Pv＝I2Rv′＝（0.8A）2×30Ω＝2.3W。
答：（1）变小；变小；
（2）电源电压是12V；
（3）当车速为60km/h时，电流表的示数是0.3Av消耗的电功率是3.7W。次数
开关
磁场方向
导体ab的运动方向
灵敏电流计的指针
1
断开
上N下S
向右运动
不偏转
2
断开
上N下S
向左运动
不偏转
3
闭合
上N下S
向右运动
向左偏转
4
闭合
上N下S
向左运动
向右偏转
5
闭合
上N下S
向上运动
不偏转
6
闭合
上S下N
向下运动
不偏转
7
闭合
上S下N
向右运动
向右偏转
8
闭合
上S下N
向左运动
向左偏转
次数
开关
磁场方向
导体ab的运动方向
灵敏电流计的指针
1
断开
上N下S
向右运动
不偏转
2
断开
上N下S
向左运动
不偏转
3
闭合
上N下S
向右运动
向左偏转
4
闭合
上N下S
向左运动
向右偏转
5
闭合
上N下S
向上运动
不偏转
6
闭合
上S下N
向下运动
不偏转
7
闭合
上S下N
向右运动
向右偏转
8
闭合
上S下N
向左运动
向左偏转
