你知道它们为什么能大展神威吗？

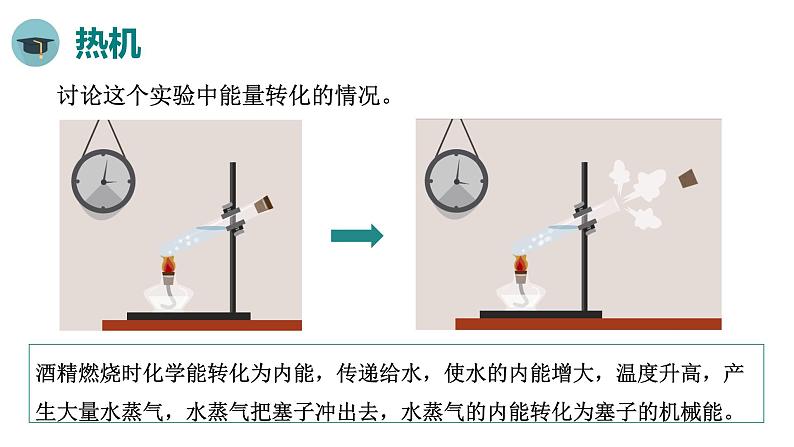

讨论这个实验中能量转化的情况。
酒精燃烧时化学能转化为内能，传递给水，使水的内能增大，温度升高，产生大量水蒸气，水蒸气把塞子冲出去，水蒸气的内能转化为塞子的机械能。

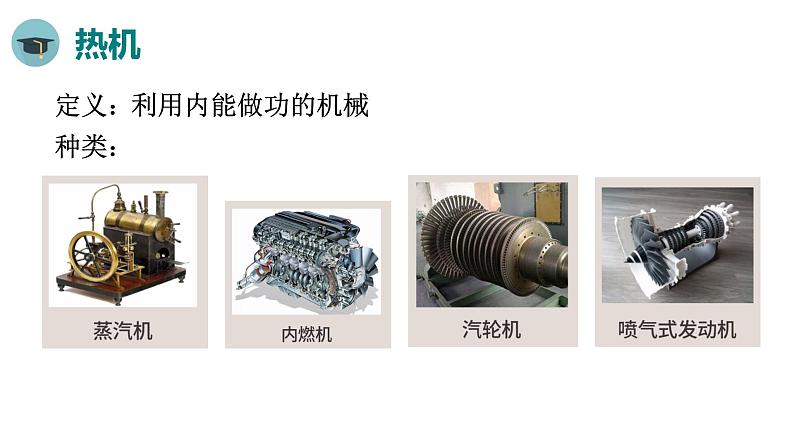

热机的发明和使用，对人类社会的发展起到了重要作用。

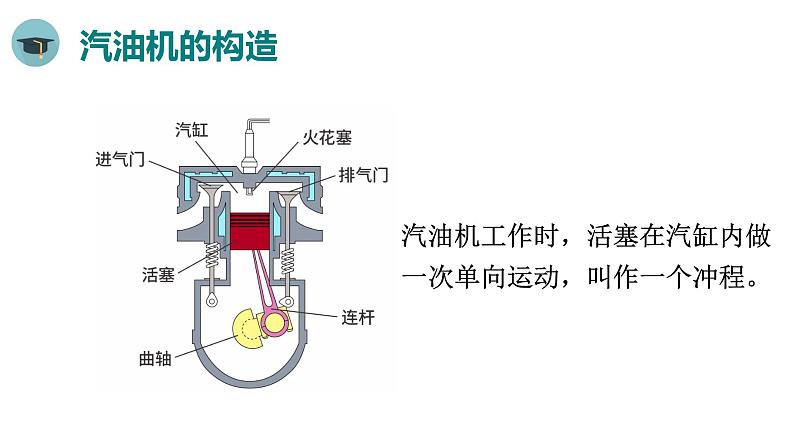

汽油机工作时，活塞在汽缸内做一次单向运动，叫作一个冲程。

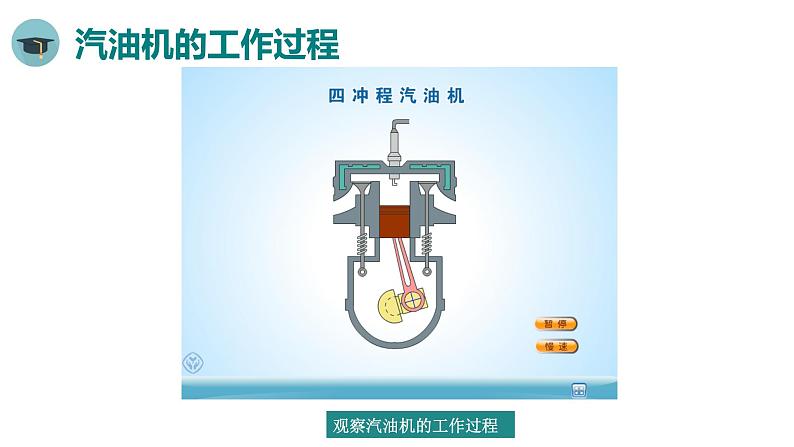

汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
吸入气体: 。
活塞运动方向： 。
汽油和空气的燃料混合物
阀门：进气阀 ； 排气阀 。
燃料混合物：压强 ， 温度 。
阀门：进气阀 ； 排气阀 。
活塞运动方向： 。
活塞对燃料混合物做功，燃料内能增大，温度升高。
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
阀门：进气阀 ； 排气阀 。
如图所示是四冲程汽油机工作时四个冲程的示意图，属于压缩冲程的是（　　）
1．在四个冲程中，哪些冲程发生了能量的转化？2．哪个冲程使汽车获得动力？3．哪个冲程排出了汽车的尾气？
压缩冲程把机械能转化为内能；做功冲程把内能转化为机械能。
活塞往复运动 次。对外做功 次。汽缸内的燃油燃烧爆发 次。
4.四冲程内燃机一个工作循环：
柴油机结构和汽油机相似，它们的主要区别是：柴油机通过压缩空气直接点燃柴油。柴油机的汽缸顶部没有火花塞，而有一个喷油嘴。吸入物质也只有空气，在压缩冲程结束时，压缩空气的温度已经超过柴油的燃点，此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来。
都是内燃机，一个工作循环都经历四个冲程
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
1．如图所示，在试管内装适量的水，用橡皮塞塞住，加热使水沸腾，根据图中提供的信息回答下列问题。（1）塞子冲出试管后，因为　 　继续向前运动；（2）塞子被推出的过程中，　 　能转化成　 　能，这个过程中能量转化与热机中的　 　冲程相同。
A．甲、乙、丙、丁 B．丁、丙、乙、甲C．甲、丁、乙、丙 D．甲、丙、乙、丁
2．如图表示四冲程内燃机工作时的示意图，一个工作循环的正确顺序为（　　）
