初中物理人教版九年级全册第5节 串、并联电路中电流的规律图片课件ppt

这是一份初中物理人教版九年级全册第5节 串、并联电路中电流的规律图片课件ppt，文件包含第5节串并联电路中电流的规律pptx、155串联电路中电流的规律mp4、155并联电路中电流的规律mp4、探究串联电路电流规律swf、探究并联电路电流规律swf等5份课件配套教学资源，其中PPT共22页， 欢迎下载使用。

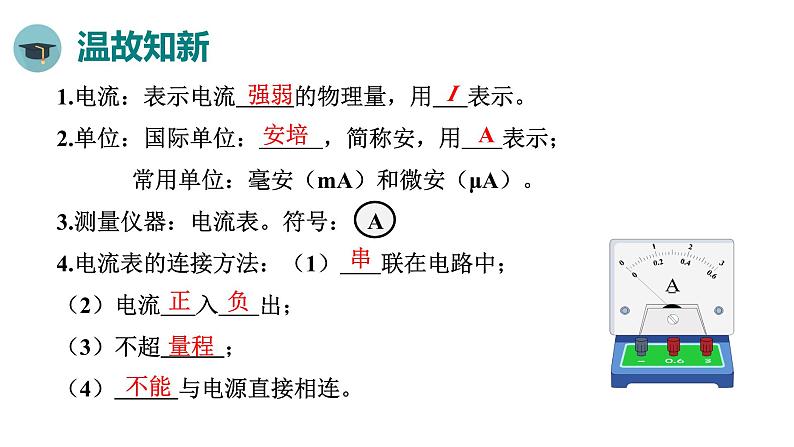

1.电流：表示电流 的物理量，用 表示。2.单位：国际单位： ，简称安，用 表示； 常用单位：毫安（mA）和微安（μA）。3.测量仪器：电流表。符号：4.电流表的连接方法：（1） 联在电路中；（2）电流 入 出；（3）不超 ；（4） 与电源直接相连。

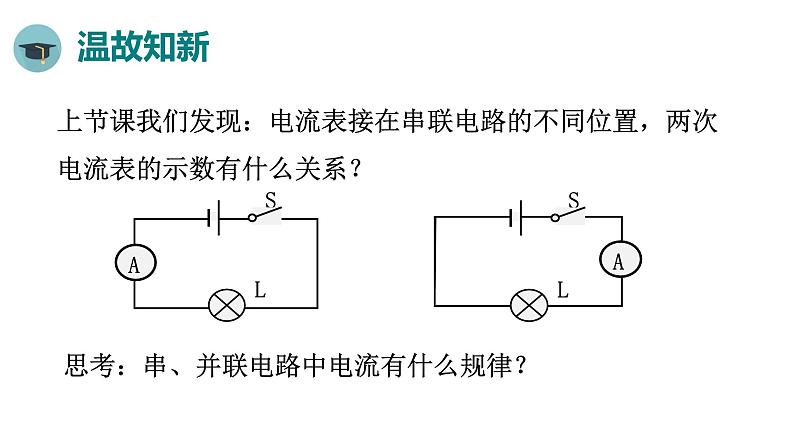

上节课我们发现：电流表接在串联电路的不同位置，两次电流表的示数有什么关系？
思考：串、并联电路中电流有什么规律？

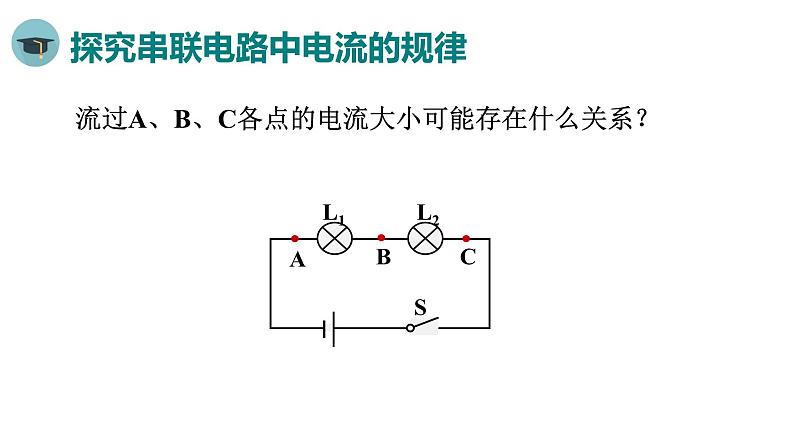

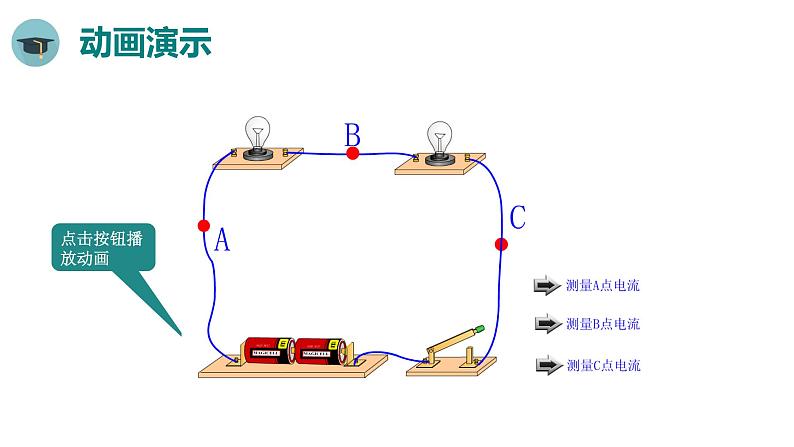

流过A、B、C各点的电流大小可能存在什么关系？
探究串联电路中电流的规律

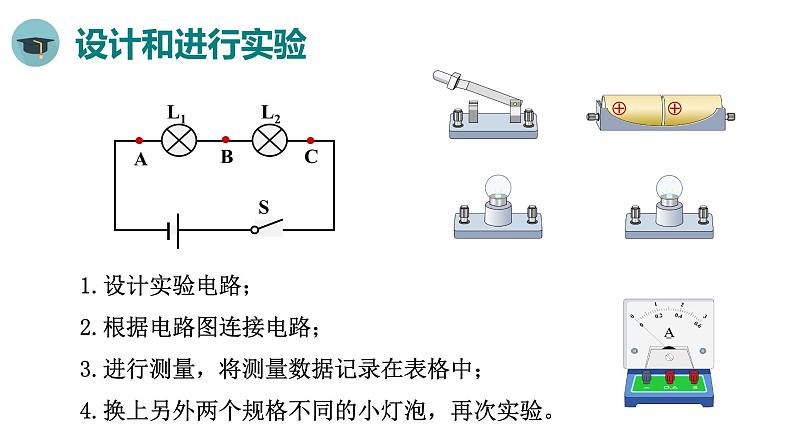

1.设计实验电路；2.根据电路图连接电路；3.进行测量，将测量数据记录在表格中；4.换上另外两个规格不同的小灯泡，再次实验。
串联电路中，电流处处相等。
在“探究串联电路中各点的电流有什么关系”时，小明设计实验如下：
把两个灯泡L1、L2串联起来接到如图所示电路中，分别把图中A、B、C各点断开，把__________接入，测量流过的电流，看看它们之间有什么关系。换上另外两个小灯泡，再次测量三点的_________，看看是否还有同样的关系。
下表是两次测量的记录数据。
分析和论证：（1）在拆接电路时，开关S必须处于________状态。（2）结论：串联电路中各处________相等。
并联电路中，干路电流等于各支路电流之和。
如图所示，电流表A2测的是_______的电流，电流表A1测的是______的电流，A1和A2的读数分别为I1和I2，比较其大小，则I1______I2。
由并联电路中电流的规律可知，干路电流总比每一条支路的电流要大，所以I1＞I2。
如图所示，当开关闭合后，三个电流表的示数分别用I1、I2、I3表示，则它们的关系是（ ）
A.I1＞I2＞I3B.I1＜I2＜I3C.I1-I2=I3D.I1=I2+I3
A1在干路测L1、L2、L3三条支路的总电流，所以I1最大。 A2测L2、L3两条支路的总电路，A3测L3的电流，所以I2＞I3，所以I1＞I2＞I3。
干路电流等于各支路电流之和
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）A.L1中的电流较大B.L2中的电流较大C.L1和L2中的电流是相等的D.由于灯的亮暗不同，故无法比较电流大小
2．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
