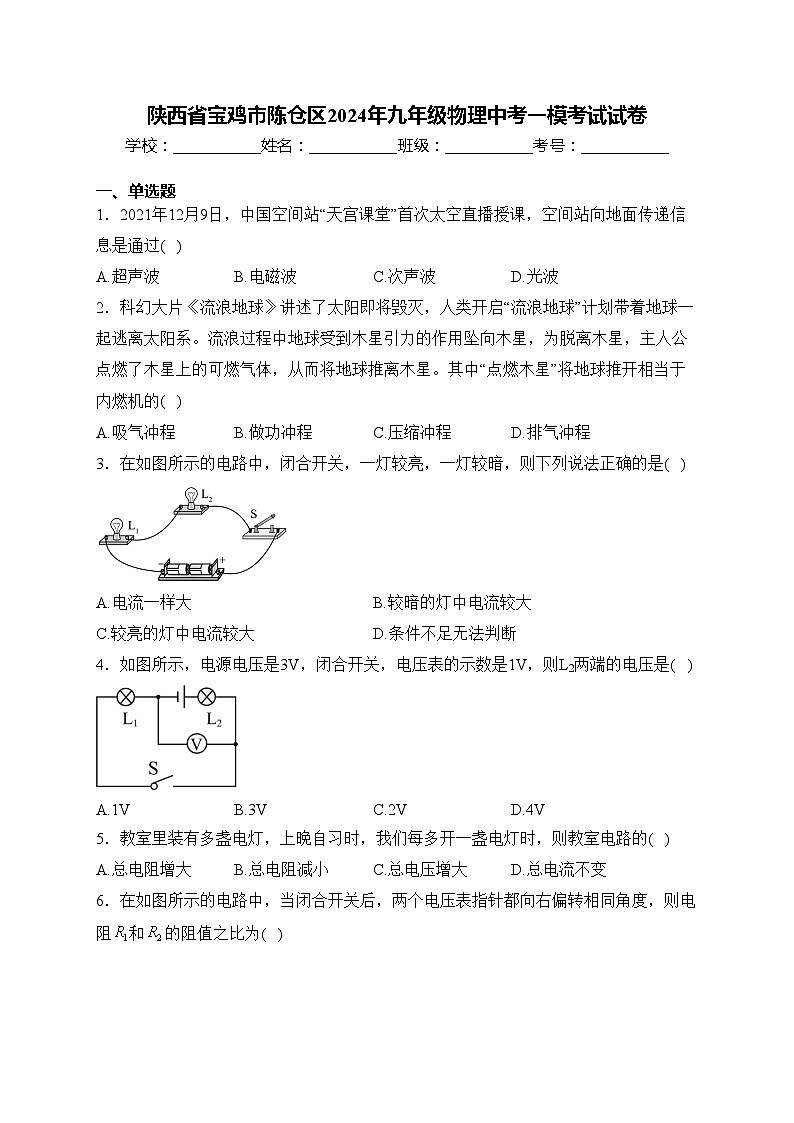

陕西省宝鸡市陈仓区2024年九年级物理中考一模考试试卷(含答案)

这是一份陕西省宝鸡市陈仓区2024年九年级物理中考一模考试试卷(含答案)，共14页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．2021年12月9日，中国空间站“天宫课堂”首次太空直播授课，空间站向地面传递信息是通过( )
A.超声波B.电磁波C.次声波D.光波
2．科幻大片《流浪地球》讲述了太阳即将毁灭，人类开启“流浪地球”计划带着地球一起逃离太阳系。流浪过程中地球受到木星引力的作用坠向木星，为脱离木星，主人公点燃了木星上的可燃气体，从而将地球推离木星。其中“点燃木星”将地球推开相当于内燃机的( )
A.吸气冲程B.做功冲程C.压缩冲程D.排气冲程
3．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是( )
A.电流一样大B.较暗的灯中电流较大
C.较亮的灯中电流较大D.条件不足无法判断
4．如图所示，电源电压是3V，闭合开关，电压表的示数是1V，则L2两端的电压是( )
A.1VB.3VC.2VD.4V
5．教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的( )
A.总电阻增大B.总电阻减小C.总电压增大D.总电流不变

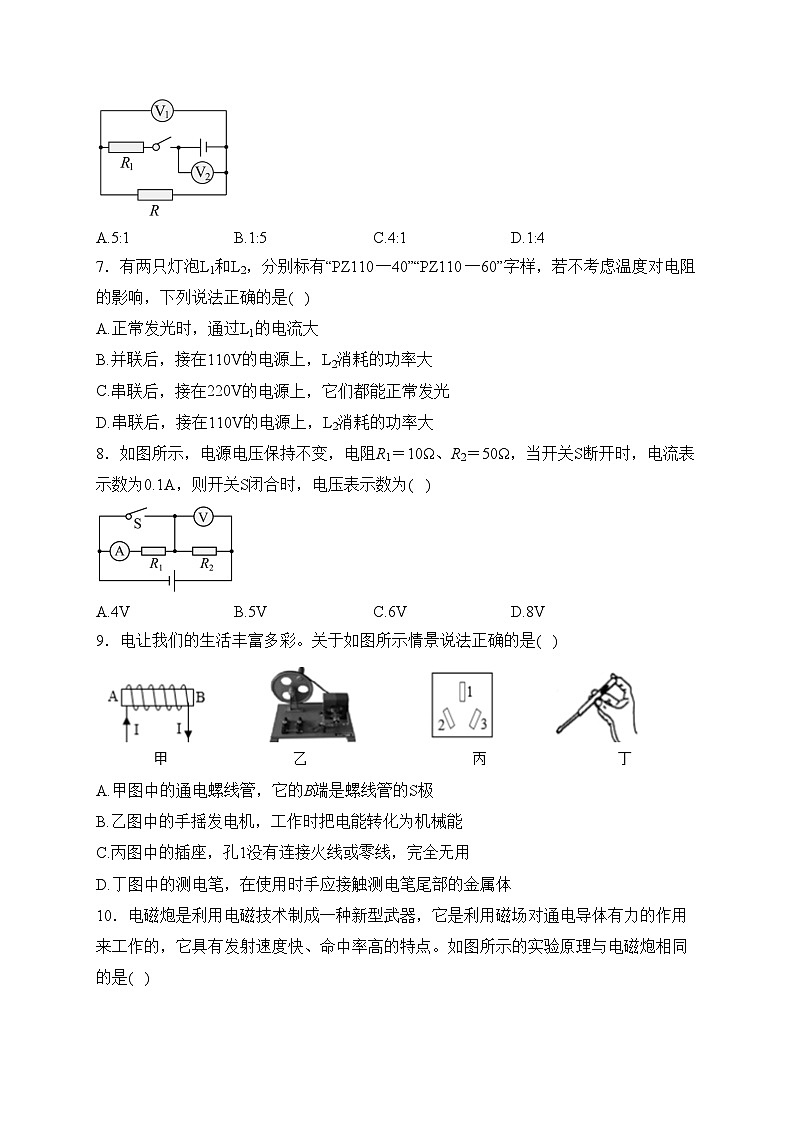

6．在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻和的阻值之比为( )
A.5:1B.1:5C.4:1D.1:4
7．有两只灯泡L1和L2，分别标有“PZ110一40”“PZ110一60”字样，若不考虑温度对电阻的影响，下列说法正确的是( )
A.正常发光时，通过L1的电流大
B.并联后，接在110V的电源上，L2消耗的功率大
C.串联后，接在220V的电源上，它们都能正常发光
D.串联后，接在110V的电源上，L2消耗的功率大
8．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A，则开关S闭合时，电压表示数为( )
A.4VB.5VC.6VD.8V
9．电让我们的生活丰富多彩。关于如图所示情景说法正确的是( )
A.甲图中的通电螺线管，它的B端是螺线管的S极
B.乙图中的手摇发电机，工作时把电能转化为机械能
C.丙图中的插座，孔1没有连接火线或零线，完全无用
D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体

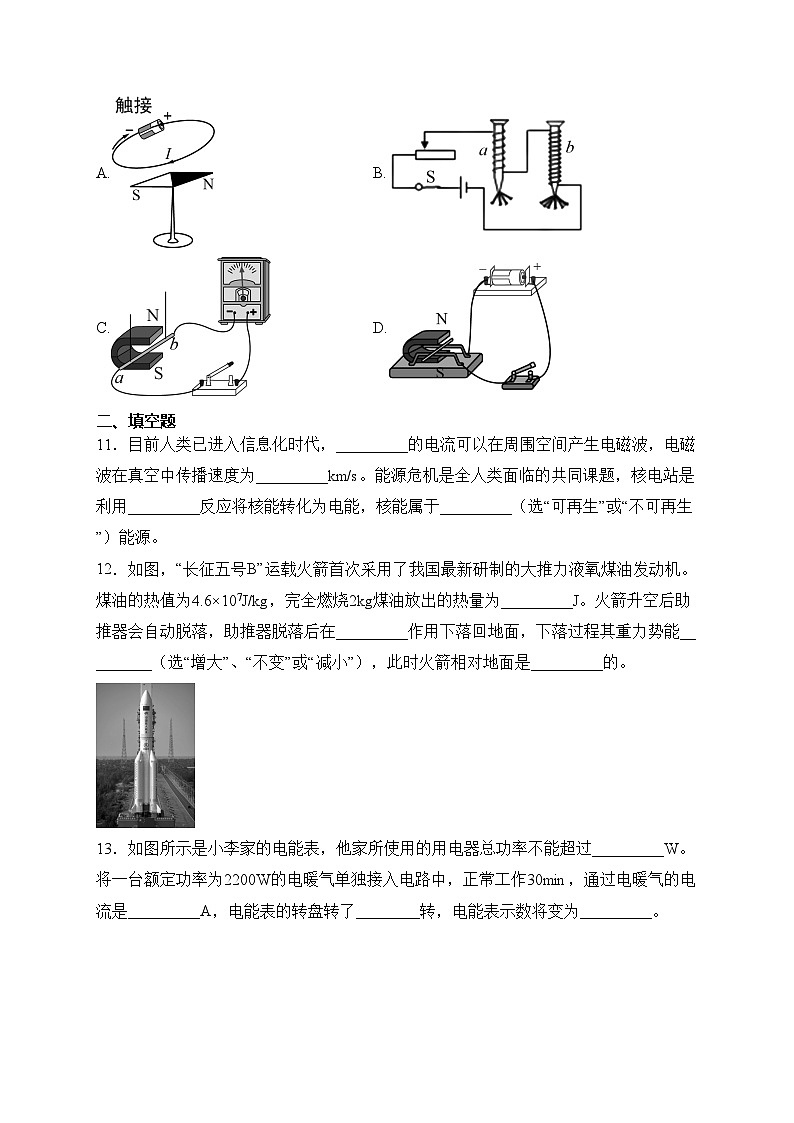

10．电磁炮是利用电磁技术制成一种新型武器，它是利用磁场对通电导体有力的作用来工作的，它具有发射速度快、命中率高的特点。如图所示的实验原理与电磁炮相同的是( )
A.B.
C.D.
二、填空题
11．目前人类已进入信息化时代，_________的电流可以在周围空间产生电磁波，电磁波在真空中传播速度为_________km/s。能源危机是全人类面临的共同课题，核电站是利用_________反应将核能转化为电能，核能属于_________（选“可再生”或“不可再生”）能源。
12．如图，“长征五号B”运载火箭首次采用了我国最新研制的大推力液氧煤油发动机。煤油的热值为4.6×107J/kg，完全燃烧2kg煤油放出的热量为_________J。火箭升空后助推器会自动脱落，助推器脱落后在_________作用下落回地面，下落过程其重力势能_________（选“增大”、“不变”或“减小”），此时火箭相对地面是_________的。
13．如图所示是小李家的电能表，他家所使用的用电器总功率不能超过_________W。将一台额定功率为2200W的电暖气单独接入电路中，正常工作30min，通过电暖气的电流是_________A，电能表的转盘转了________转，电能表示数将变为_________。
14．将两个阻值比为1∶2的定值电阻R1、R2串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为________，R2＝_________Ω；若把它们并联接入同一电路，则通过R1和R2的电流比为________，R1的电功率P1＝_________W。
15．甲、乙两只灯分别标有“6V 6W”和“3V 3W”，忽略温度对灯丝电阻的影响，将其串联接在3V的电源两端，则通过两灯的电流正比I甲∶I乙＝_________，更亮的灯是_________灯；若并联接在该电源两端，两灯功率之比P甲∶P乙＝_________，通电5min后，乙灯泡灯丝电阻产生的热量为_________。
16．如图为汽车启动的工作原理图。旋转汽车钥匙（闭合汽车内开关），电磁铁即具有磁性而把衔铁A吸下来，使动触点B与静触点C接触，电动机所在电路接通。AOB相当于一个绕O点转动的_________。电动机启动时电流很大，其所在电路连接选用粗且短的导线可以减小导线的_________，避免因为电流的_________效应带来的电路损坏，电动机是利用_________在磁场中受力转动的原理工作的。
17．学习了电与磁的知识后，小明将干电池、小磁体、线圈组合放置，如图乙，根据此原理可以制成________（选填“电动机”或“发电机”）。这一过程中，该装置将_________能转化为_________能。
三、作图题
18．请用笔画线，将图中的亮度可调的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：（旋转开关）单独控制台灯。
四、实验题
19．小明使用两节废旧的干电池、开关、灯泡和导线，按如图甲所示的电路图连接好电路。闭合开关后，观察到灯泡没有发光，于是他想要对灯泡没有发光的原因进行探究。（忽略开关和导线的电阻）。
（1）经检查，电路中各元件都完好，导线接触良好，小明认为灯泡不亮是因为电池电压过小。于是将电压表直接接在电源两端，电压表指针偏转情况如图乙所示，此时电压表的示数为_________V；
（2）于是小明提出猜想：小灯泡不发光的原因是在此电压下实际功率太小。为了验证猜想，小明将电池更换成学生电源，并连接了如图丙所示的电路，将滑动变阻器滑片移至______（选填“A”或“B”）端后，闭合开关，调节电压表示数如图乙所示时，由此验证该猜想是_________（选填“正确”或“错误”）的；
（3）接下来，小明又提出猜想：电池内部存在电阻导致了灯泡不发光。为了验证猜想，他用一段导线将电池短路，发现电池发热后立即断开电路。他依据焦耳定律得出电池内部________（选填“存在”或“不存在”）电阻的结论；
（4）小明将电压表连接在如图甲电路中灯泡的两端，闭合开关后，电压表示数为0.5V。说明此时电池内部的电阻与灯泡_________（选填“串联”或“并联”），你判断的理由是：________。
20．利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
（1）磁铁不动，闭合开关，导体棒沿_________（填“上下”或“左右”）方向运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此得出结论：_________电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；
（3）该实验在探究过程中，是将________能转化成________能，生活中的_________（填“发电机”或“电动机”）是根据这一原理制成的；
（4）进一步猜想，“感应电流的大小可能与导体运动速度有关”。保持磁场方向和导体运动方向一定，让导体以_________速度进行多次实验，实验测得的数据如表所示，分析数据可得出结论：_________。
五、计算题
21．如图所示的简化电路图，R2＝1760Ω，电热毯处于高温加热状态时，电功率为110W，电热毯处于保温状态，电路中的电流为0.1A。通过计算回答：
（1）电热毯处于高温加热时，S1闭合，S2_________（选填“闭合”或“断开”），电路中的电流多大？
（2）R1的电阻值多大？
（3）保温5min，R2产生了多少热量？
22．小明妈妈为奶奶买了一个电热足浴盆（如图所示），内部由加热系统和按摩系统两部分组成.加热系统的加热电阻额定电压220V，额定功率605W.问：
（1）小明帮奶奶泡脚时，向足浴盆中加入6kg初温为20℃的水，加热系统的加热电阻正常工作15min将水加热到40℃，此加热过程中水吸收的热量是多少？消耗的电能是多少？[c水=4.2×103J/（kg•℃）]
（2）当小明家的实际电压是200V时，加热电阻工作的实际功率是多少？
（3）足浴盆按摩系统中的电动机工作电压是12V（按摩系统将交流电压转换为12V），工作电流为4A，其电阻为0.5Ω，电动机工作中因发热损失的功率是多少？
参考答案
1．答案：B
解析：广播、电视、移动通信、卫星都是用电磁波传递信息的，故ACD不符合题意，B符合题意。
故选B。
2．答案：B
解析：“点燃木星”将地球推开，燃料的内能转化为地球机械能，相当于内燃机的做功冲程。
故选B。
3．答案：A
解析：由电路图可知，两灯泡和串联，因为串联电路中各处的电流相等，所以通过两灯泡的电流相等，两个灯泡的亮度不同的原因是它们的实际电功率不同，故A正确，BCD错误。
故选A。
4．答案：C
解析：根据电路图可知：电路中L1与L2串联，电压表V测灯泡L1两端的电压，即U1＝1V；电源电压U＝3V；根据串联电路电压特点得出，灯泡L2两端电压为
故选C。
5．答案：B
解析：AB.每多开一盏灯，多增加了一个支路，相当于增加了原来的横截面积，总电阻减小，故A不符合题意，B符合题意；
C.家庭总电压保持220V不变，故C不符合题意；
D.每多开一盏灯，增加一个支路，增加了一个电流，其它支路电流不变，总电流增大，故D不符合题意；
故选B。
6．答案：C
解析：由电路图可知，当闭合开关后，两电阻串联，测两端的电压，电压表测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表的示数是电压表示数的5倍，即，则电阻和两端的电压之比，在串联电路中，各处的电流相等，由可知，电阻和的阻值之比，故选C.
7．答案：B
解析：
8．答案：C
解析：由题意知，当开关S断开时，电阻R1、R2串联，电流表示数为0.1A，根据欧姆定律可得，电源电压
U=I(R1+R2)=0.1A×(10Ω+50Ω)=6V
当开关S闭合，电阻R1被短路，电压表测电源电压，则电压表示数为U=6V，故C正确，ABD错误。
故选C。
9．答案：D
解析：利用安培定则，用右手握住螺线管，四指指向电流方向，大拇指指向的B端就是螺线管的N极，A错误；发电机的原理是电磁感应，工作时将机械能转化为电能，B错误；丙图中孔1将用电器的金属外壳与大地相连，当火线与金属外壳接触而导致漏电事故时，电流会通过接地线流入大地，起到保护作用，C错误；使用测电笔时，手要接触笔尾部的金属体，切不可接触笔前端的金属部分，D正确。故选D。
10．答案：D
解析：电磁炮的工作原理是利用电磁系统中电磁场产生的安培力来对金属炮弹进行加速，使其达到打击目标所需的动能。
A.验证通电直导线周围存在磁场的实验，故A不符合题意；
B.验证通电线圈磁力的大小与线圈的匝数有关的实验，故B不符合题意；
C.验证磁生电的实验，故C不符合题意；
D.验证磁场中通电导体受到安培力作用的实验，故D符合题意。
故选D。
11．答案：快速变化；3×105；核裂变；不可再生
解析：根据电磁波的知识可知，快速变化的电流可以产生电磁波；电磁波在真空中传播速度为
3×108m/s＝3×105km/s
聚变和裂变都是利用核能的方式，目前所建的核电站都是利用核裂变工作的，能量转化是将核能转化为电能。
核能一旦消耗，无法在地球上获得补充，属不可再生能源。
12．答案：9.2×107；重力；减小；运动
解析：完全燃烧2kg煤油放出的热量
Q放＝qm＝4.6×107J/kg×2kg＝9.2×107J
火箭升空后助推器会自动脱落，助推器此时受到重力的作用，会在重力的作用下落回地面；在下落过程中，助推器高度减小，质量不变，重力势能减小；此时的火箭相对于地面发生了位置的变化，是运动的。
13．答案：4400；10；3300；8011.2kW·h
解析：由电能表参数可知，电能表正常工作时的电压为220V，他家同时使用用电器的最大总功率
P大=UI=220V×20A=4400W
由P=UI得通过电暖气的电流
3000r/(kW·h)表示每消耗1kW·h的电能，电能表转盘的转数3000r，电暖气独正常工作30min消耗的电能
W=Pt=2.2kW×0.5h=1.1kW·h
电能表转盘转过的转数
n=3000r/(kW·h)×1.1kW·h=3300r
电能表示数将变为
8010.1kW·h+1.1kW·h=8011.2kW·h
14．答案：1∶2；20；2∶1；3.6
解析：两个电阻串联时，通过的电流相同，据欧姆定律知，两个电阻两端的电压之比为
由于电源电压为6V，根据串联电路电压特点知，R2两端电压为
由可得，R2的阻值为
根据串联电路电压特点知，R1两端电压为
则R1的阻值为
把它们并联接入同一电路，根据并联电路电压特点及欧姆定律可知，通过R1和R2的电流比为
由可得，R1的电功率为
15．答案：1∶1；甲；1∶2；900J
解析：将两灯串联接在电压为3V的电源两端，根据串联电路的电流特点可知，则两灯实际电流为
I甲∶I乙＝1∶1
由可知，甲、乙两端的电阻分别为
，
根据P＝I2R可知，由于甲灯丝的电阻大于乙灯丝的电阻，所以甲灯更亮。
若将两灯并联接在该电源两端，根据并联的电压特点可知，甲、乙两灯消耗的功率之比为
通电5min后，乙灯泡灯丝电阻产生的热量为
16．答案：杠杆；电阻；热；通电线圈（或通电导体）
解析：能绕固定点转动的硬棒叫做杠杆，故AOB相当于一个绕O点转动的杠杆。
根据影响导体电阻的因素可知，连接电动机的电路选用粗且短的导线，这样可以减小导线的电阻。
电流通过导体会产生热量，当电流和通电时间相同时，导体电阻越小，产生的热量越少。连接电动机的导线电阻小可以减小因电流热效应产生的热量对电路的损坏。
电动机将电能转化为机械能，是利用通电线圈在磁场中受力转动的原理工作的。
17．答案：电动机；电；机械
解析：利用通电导体在磁场中受到磁场力的作用人们发明了电动机，图乙是简易的电动机模型，该装置消耗电能，将电能转化为机械能。
18．答案：
解析：据题目可知，此时滑动变阻器必须与台灯串联，从安全用电的角度分析，S1（旋转开关）单独控制台灯，则S1应与台灯、滑动变阻器串联，且开关控制火线，最后将台灯的一端与零线相连；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如下图所示：
19．答案：（1）2；（2）B；正确；（3）存在；（4）串联；见解析
解析：（1）由图可知，电压表选用的是小量程，分度值为0.1V，示数为2V。
（2）闭合开关前，为了保护电路，滑动变阻器阻值应该调至最大处，即B端；闭合开关，调节电压表示数如图乙所示时，电压表的量程是0~3V，分度值是0.1V，电压表的示数为2V，观察到灯泡发光，由此验证该猜想是正确。
（3）用一段导线将电池短路，发现电池发热后立即断开电路，根据焦耳定律公式Q=I2Rt可知，电源内部是存在电阻的。
（4）将电压表连接在如图甲电路中灯泡的两端，闭合开关后，电池内部的电阻与灯泡是串联在电路中的，电压表示数为0.5V，而电源电压为2V，根据串联电路的电压特点可知，这说明电源的内阻分担了
2V-1.5V=0.5V
的电压。
20．答案：（1）左右；（2）闭合；（3）机械；电；发电机；（4）不同；在其他条件相同时，导体切割磁感线的速度越大，产生的感应电流就越大
解析：（1）磁铁不动，闭合开关，导体棒沿左右方向运动时，导体切割磁感线，会产生感应电流，电流表指针会发生偏转。导体棒沿上下运动时，导体不切割磁感线，不会产生感应电流，电流表指针不会发生偏转。
（2）断开开关，电路为断路，无论磁铁如何放置、导体棒怎样运动，都不会产生感应电流，电流表指针都不发生偏转，由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
（3）产生感应电流的过程中，消耗了机械能，转化为电能，人们利用电磁感应现象制成了发电机。
（4）探究感应电流的大小与导体运动的速度的关系时，需要控制磁场相同，导体移动速度不同，让导体以不同的速度移动，进行多次实验；根据表格中的数据可知，在其他条件相同时，导体切割磁感线的速度越大，产生的感应电流越大。
21．答案：（1）闭合；7.5A；（2）440Ω；（3）5280J
解析：（1）由图可知，当开关S1闭合、S2断开时，R1、R2串联，根据串联电路的电阻特点可知，此时电路电阻最大，由可得，电热毯处于保温状态；当开关S1、S2都闭合时，R2被短路，只有R1接入电路中，电路中的电阻最小，由可知，电热毯处于高温加热状态。根据P＝UI可知，电热毯处于保温状态时，电路中的电流为
（2）由可知，R1的电阻值为
（3）电热毯处于保温状态，电路中的电流为I保温＝0.1A，由可得，保温5min电阻丝R2产生的热量为
22．答案：（1）5.04×105J；5.445×105J；（2）500W；（3）8W.
解析：（1）水吸收的热量：；加热时间
，足浴盆加热时消耗的电能：.
（2）由得，加热电阻的阻值：当小明家的实际电压是200V时，加热电阻工作的实际功率：.
（3）电动机工作中因发热损失的功率：.
实验次数
1
2
3
4
5
6
速度（cm/s）
1
2
3
4
5
6
电流（mA）
2.0
4.0
5.5
8.3
9.2
12.8
