2024年中考物理二轮复习重难点汇编（讲义） 电学图像问题

这是一份2024年中考物理二轮复习重难点汇编（讲义） 电学图像问题，共13页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法，8 W等内容，欢迎下载使用。

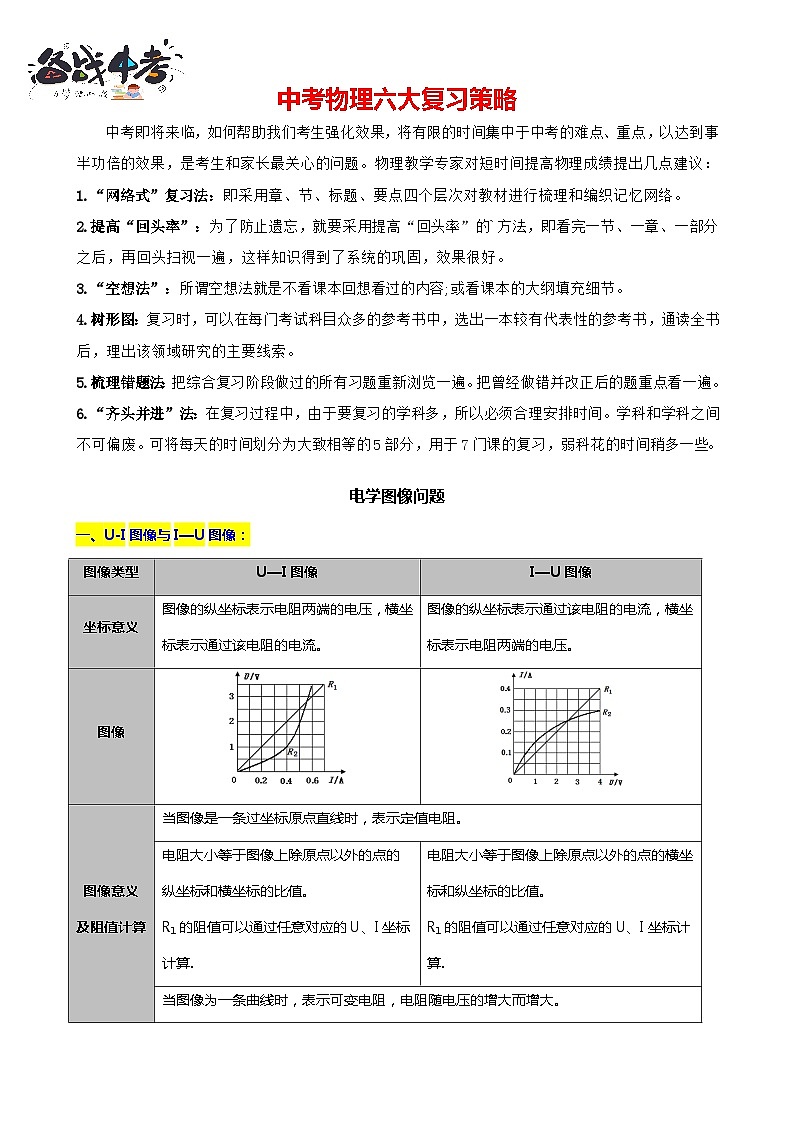

1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。
电学图像问题
一、U-I图像与I—U图像：

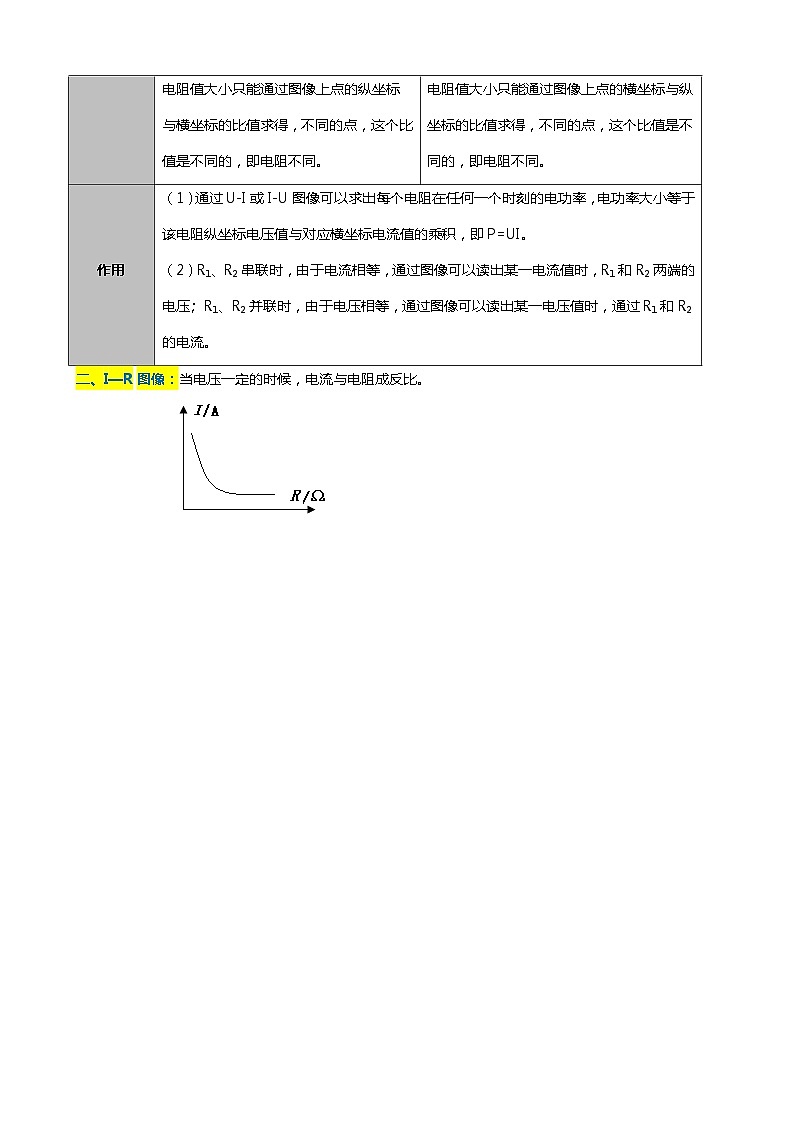

二、I—R图像：当电压一定的时候，电流与电阻成反比。

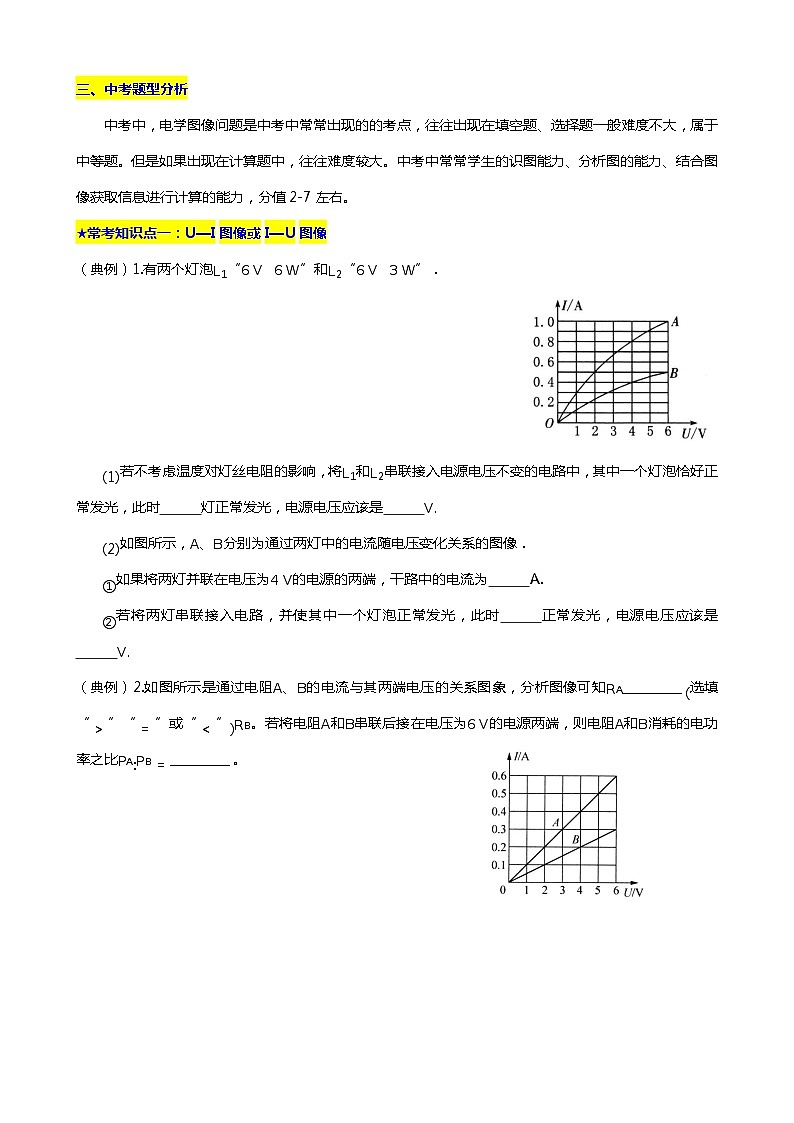

三、中考题型分析
中考中，电学图像问题是中考中常常出现的的考点，往往出现在填空题、选择题一般难度不大，属于中等题。但是如果出现在计算题中，往往难度较大。中考中常常学生的识图能力、分析图的能力、结合图像获取信息进行计算的能力，分值2-7左右。
★常考知识点一：U—I图像或I—U图像
（典例）1.有两个灯泡L1“6 V 6 W”和L2“6 V 3 W”．
(1)若不考虑温度对灯丝电阻的影响，将L1和L2串联接入电源电压不变的电路中，其中一个灯泡恰好正常发光，此时 灯正常发光，电源电压应该是 V.
(2)如图所示，A、B分别为通过两灯中的电流随电压变化关系的图像．
①如果将两灯并联在电压为4 V的电源的两端，干路中的电流为 A.
②若将两灯串联接入电路，并使其中一个灯泡正常发光，此时 正常发光，电源电压应该是 V.
（典例）2.如图所示是通过电阻A、B的电流与其两端电压的关系图象，分析图像可知RA__________(选填“>”“=”或“n
C. m
