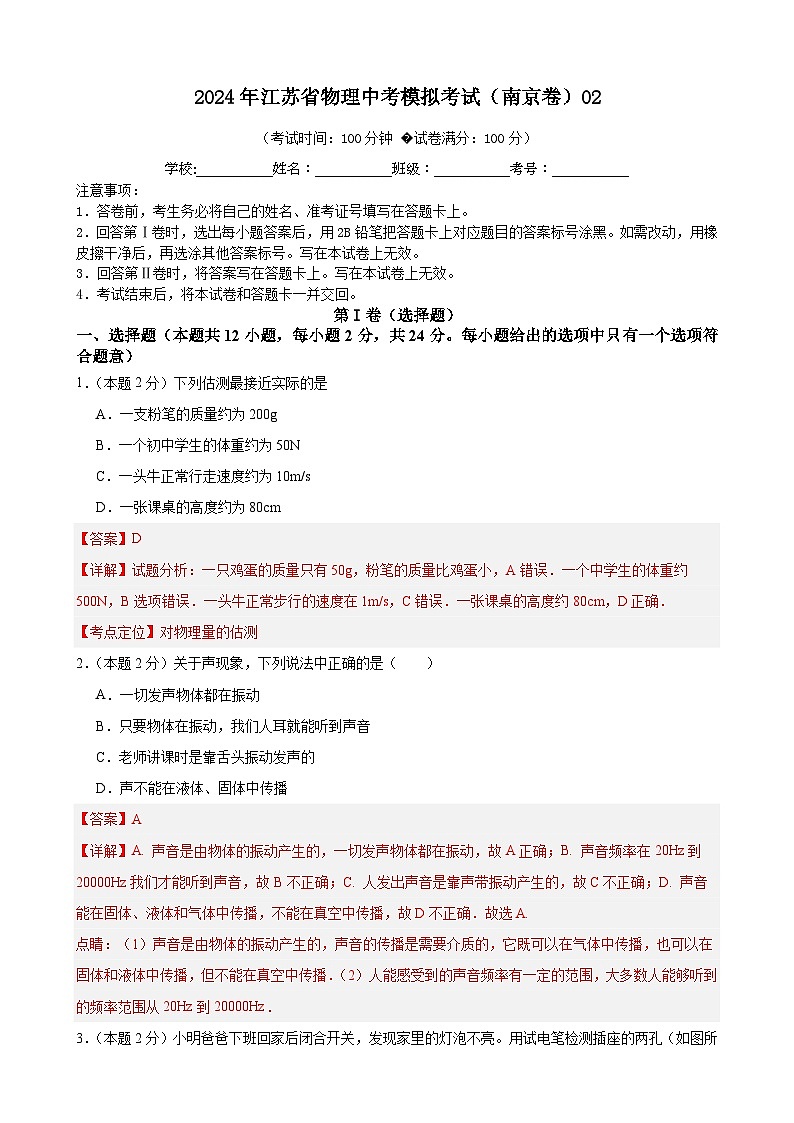

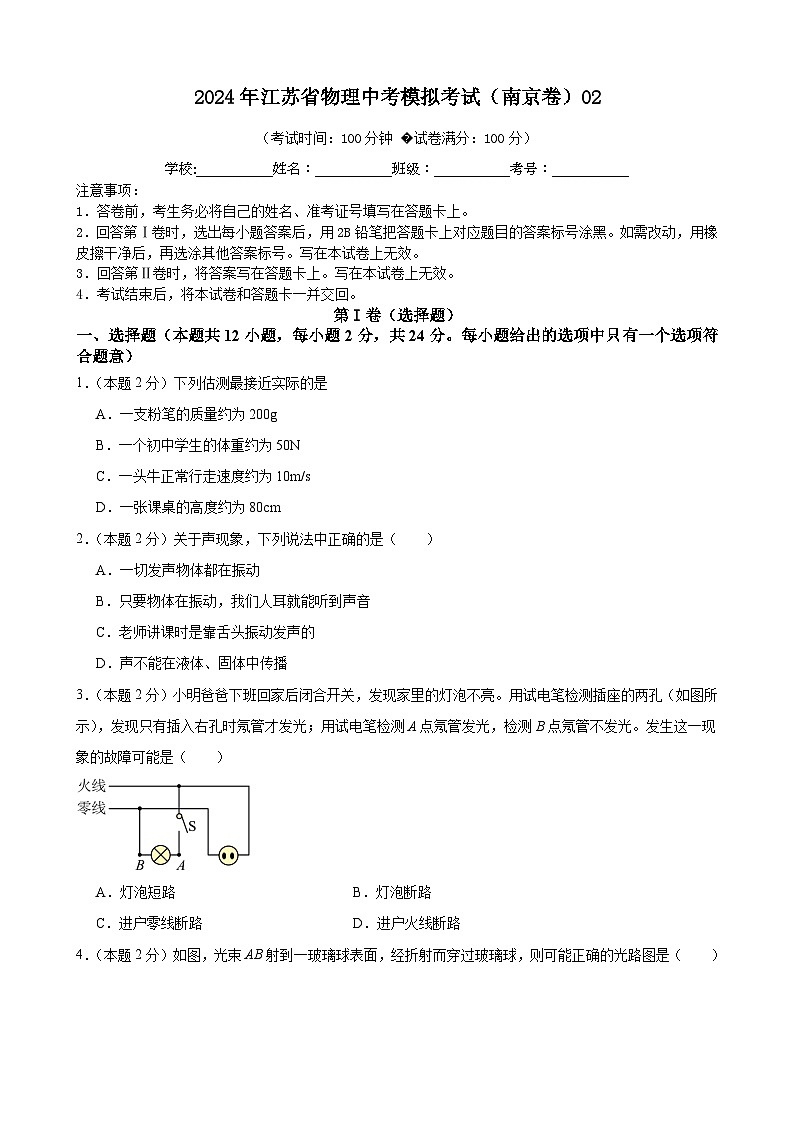

2024年江苏省物理中考模拟考试（南京卷）02

这是一份2024年江苏省物理中考模拟考试（南京卷）02，文件包含2024年江苏省物理中考模拟考试南京卷02原卷版docx、2024年江苏省物理中考模拟考试南京卷02解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第I卷（选择题）
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的选项中只有一个选项符合题意）
1．（本题2分）下列估测最接近实际的是
A．一支粉笔的质量约为200g
B．一个初中学生的体重约为50N
C．一头牛正常行走速度约为10m/s
D．一张课桌的高度约为80cm
【答案】D
【详解】试题分析：一只鸡蛋的质量只有50g，粉笔的质量比鸡蛋小，A错误．一个中学生的体重约500N，B选项错误．一头牛正常步行的速度在1m/s，C错误．一张课桌的高度约80cm，D正确．
【考点定位】对物理量的估测
2．（本题2分）关于声现象，下列说法中正确的是（ ）
A．一切发声物体都在振动
B．只要物体在振动，我们人耳就能听到声音
C．老师讲课时是靠舌头振动发声的
D．声不能在液体、固体中传播
【答案】A
【详解】A. 声音是由物体的振动产生的，一切发声物体都在振动，故A正确；B. 声音频率在20Hz到20000Hz我们才能听到声音，故B不正确；C. 人发出声音是靠声带振动产生的，故C不正确；D. 声音能在固体、液体和气体中传播，不能在真空中传播，故D不正确．故选A.
点睛：（1）声音是由物体的振动产生的，声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播，但不能在真空中传播．（2）人能感受到的声音频率有一定的范围，大多数人能够听到的频率范围从20Hz到20000Hz．

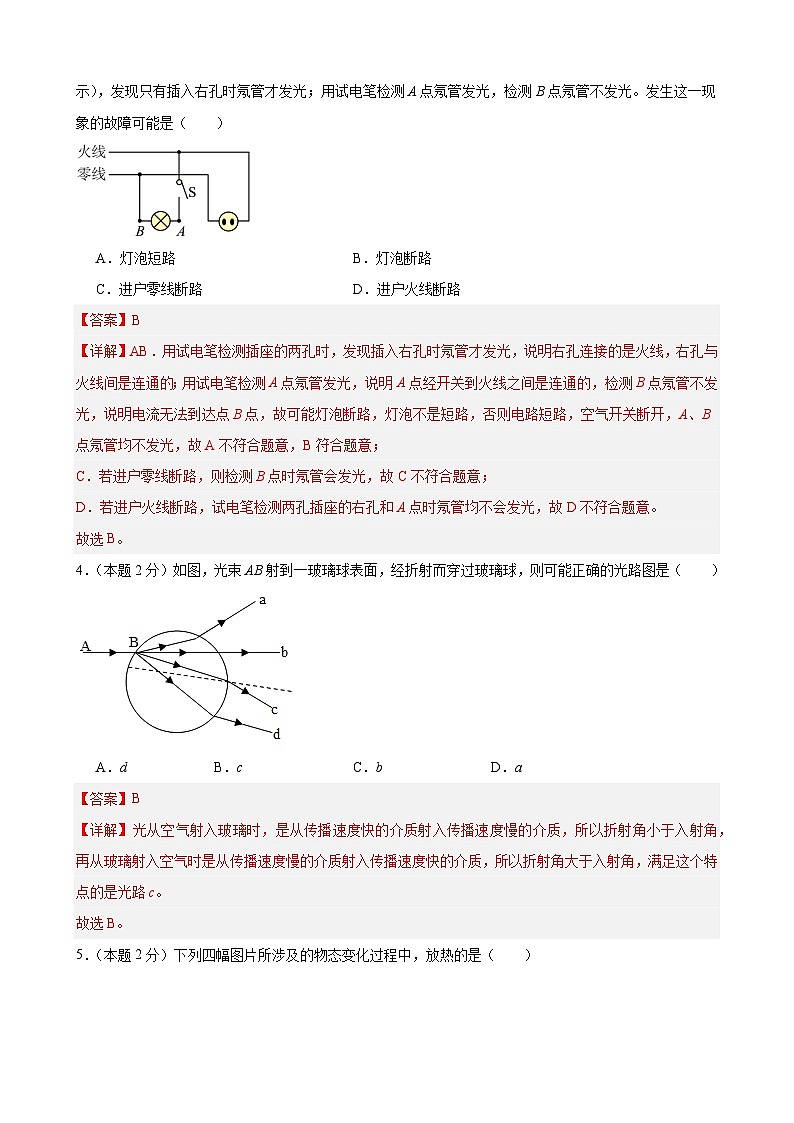

3．（本题2分）小明爸爸下班回家后闭合开关，发现家里的灯泡不亮。用试电笔检测插座的两孔（如图所示），发现只有插入右孔时氖管才发光；用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的故障可能是（ ）
A．灯泡短路B．灯泡断路
C．进户零线断路D．进户火线断路
【答案】B
【详解】AB．用试电笔检测插座的两孔时，发现插入右孔时氖管才发光，说明右孔连接的是火线，右孔与火线间是连通的；用试电笔检测A点氖管发光，说明A点经开关到火线之间是连通的，检测B点氖管不发光，说明电流无法到达点B点，故可能灯泡断路，灯泡不是短路，否则电路短路，空气开关断开，A、B点氖管均不发光，故A不符合题意，B符合题意；
C．若进户零线断路，则检测B点时氖管会发光，故C不符合题意；
D．若进户火线断路，试电笔检测两孔插座的右孔和A点时氖管均不会发光，故D不符合题意。
故选B。

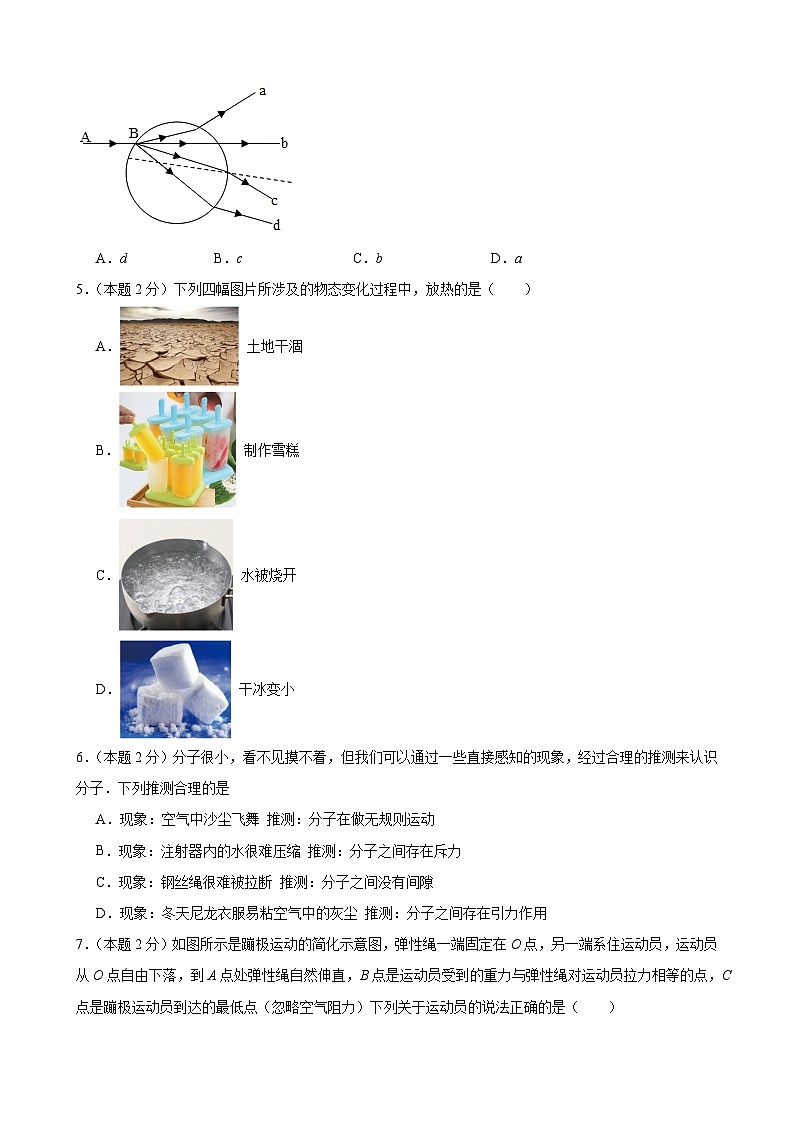

4．（本题2分）如图，光束AB射到一玻璃球表面，经折射而穿过玻璃球，则可能正确的光路图是（ ）
A．dB．cC．bD．a
【答案】B
【详解】光从空气射入玻璃时，是从传播速度快的介质射入传播速度慢的介质，所以折射角小于入射角，再从玻璃射入空气时是从传播速度慢的介质射入传播速度快的介质，所以折射角大于入射角，满足这个特点的是光路c。
故选B。

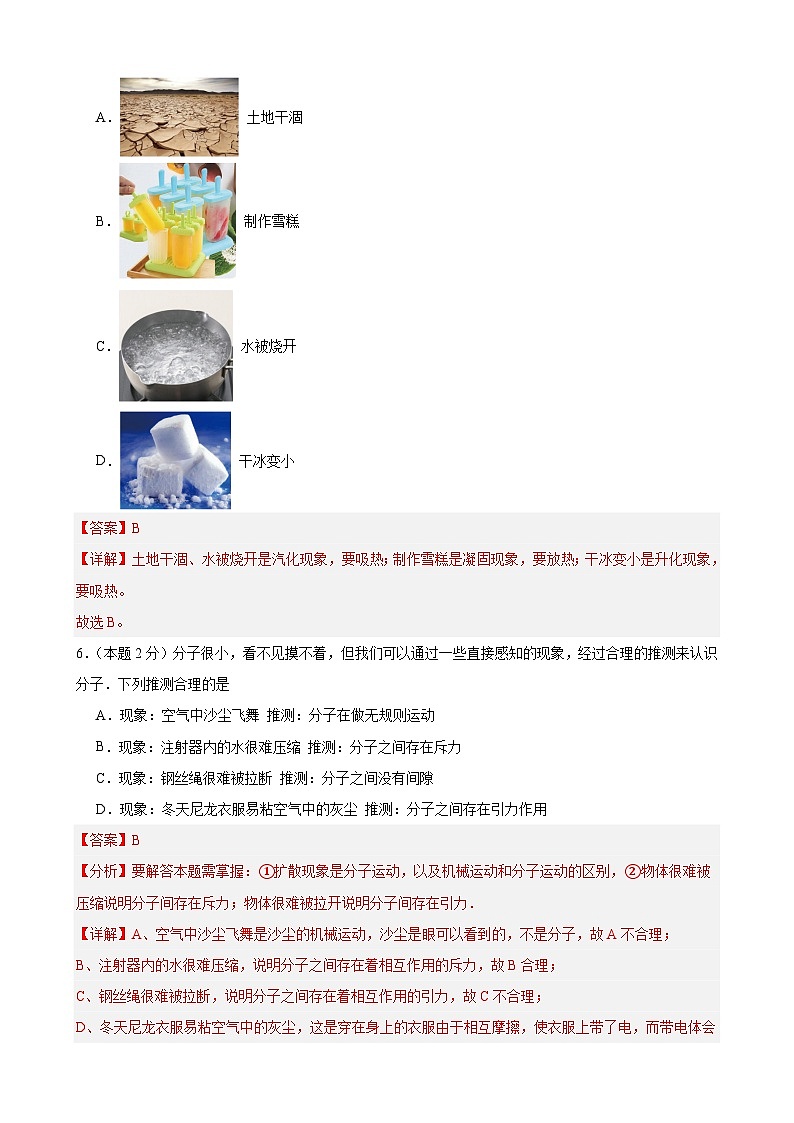

5．（本题2分）下列四幅图片所涉及的物态变化过程中，放热的是（ ）
A． 土地干涸
B． 制作雪糕
C． 水被烧开
D． 干冰变小
【答案】B
【详解】土地干涸、水被烧开是汽化现象，要吸热；制作雪糕是凝固现象，要放热；干冰变小是升化现象，要吸热。
故选B。
6．（本题2分）分子很小，看不见摸不着，但我们可以通过一些直接感知的现象，经过合理的推测来认识分子．下列推测合理的是
A．现象：空气中沙尘飞舞 推测：分子在做无规则运动
B．现象：注射器内的水很难压缩 推测：分子之间存在斥力
C．现象：钢丝绳很难被拉断 推测：分子之间没有间隙
D．现象：冬天尼龙衣服易粘空气中的灰尘 推测：分子之间存在引力作用
【答案】B
【分析】要解答本题需掌握：①扩散现象是分子运动，以及机械运动和分子运动的区别，②物体很难被压缩说明分子间存在斥力；物体很难被拉开说明分子间存在引力．
【详解】A、空气中沙尘飞舞是沙尘的机械运动，沙尘是眼可以看到的，不是分子，故A不合理；
B、注射器内的水很难压缩，说明分子之间存在着相互作用的斥力，故B合理；
C、钢丝绳很难被拉断，说明分子之间存在着相互作用的引力，故C不合理；
D、冬天尼龙衣服易粘空气中的灰尘，这是穿在身上的衣服由于相互摩擦，使衣服上带了电，而带电体会吸引不带电的轻小物体，所以衣服容易会“粘”灰，这是摩擦起电现象，故D不合理．
故选B．

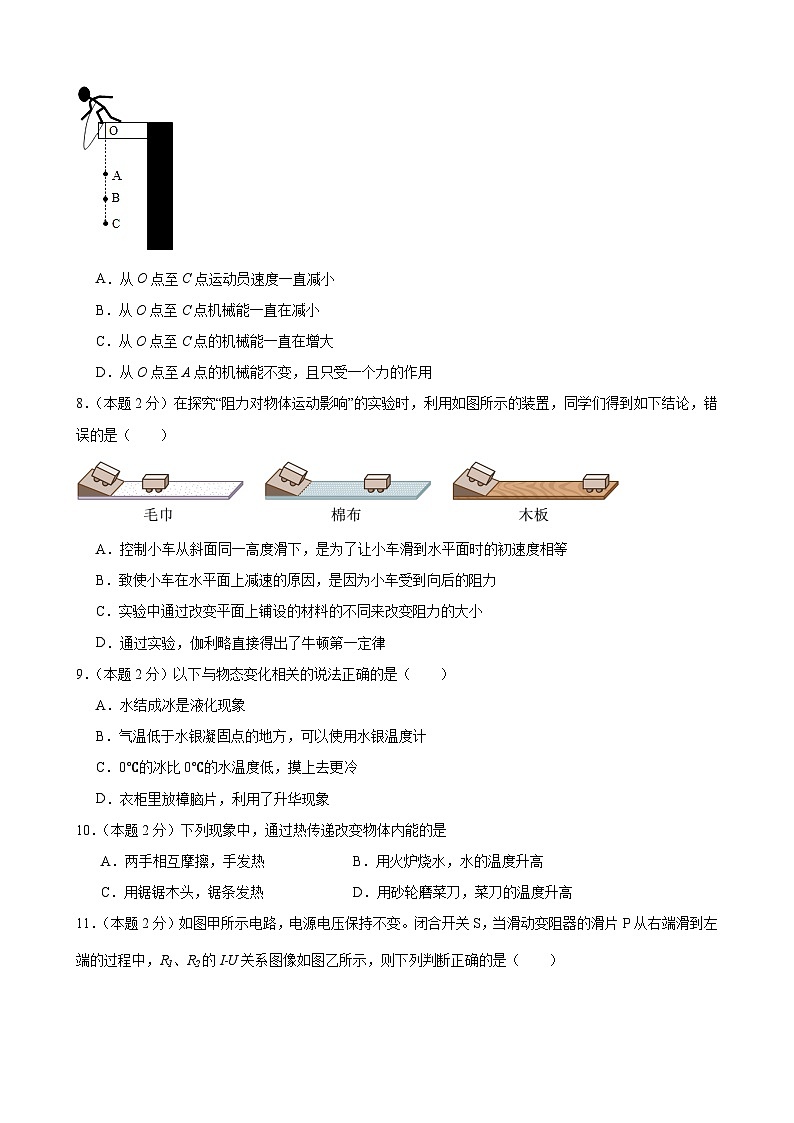

7．（本题2分）如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，到A点处弹性绳自然伸直，B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C点是蹦极运动员到达的最低点（忽略空气阻力）下列关于运动员的说法正确的是（ ）
A．从O点至C点运动员速度一直减小
B．从O点至C点机械能一直在减小
C．从O点至C点的机械能一直在增大
D．从O点至A点的机械能不变，且只受一个力的作用
【答案】D
【详解】A．根据题意可知，从O点到B点的过程中，重力大于弹性绳对运动员拉力（由O点到A点过程中，拉力为0），因此速度越来越大；从B点到C点的过程中，弹性绳对运动员拉力大于重力，运动员的速度开始减小，到达C点时，速度为零，故A错误；
BC．由于不计空气阻力，从O点到A点，运动员的重力势能转化为动能，运动员的机械能不变；从A点到C点，弹性绳的形变程度逐渐增大，运动员的机械能逐渐转化为弹性绳的弹性势能，所以运动员的机械能减小；故BC错误；
D．由于不计空气阻力，从O点到A点，运动员的重力势能转化为动能，运动员的机械能守恒；从O点至A点只受到重力的作用；故D正确。
故选D。
8．（本题2分）在探究“阻力对物体运动影响”的实验时，利用如图所示的装置，同学们得到如下结论，错误的是（ ）
A．控制小车从斜面同一高度滑下，是为了让小车滑到水平面时的初速度相等
B．致使小车在水平面上减速的原因，是因为小车受到向后的阻力
C．实验中通过改变平面上铺设的材料的不同来改变阻力的大小
D．通过实验，伽利略直接得出了牛顿第一定律
【答案】D
【详解】A．为了让小车滑到水平面时的初速度相等，需要控制小车从斜面同一高度滑下，故A正确，不符合题意；
B．小车在水平面上减速是因为受到了阻力的作用，故B正确，不符合题意；
C．平面上铺设的材料不同，接触面的粗糙程度不同，从而改变阻力的大，故C正确，不符合题意；
D．牛顿第一定律是在实验的基础上经过科学推理得出的，因此不能直接通过实验验证，故D错误，符合题意。
故选D。
9．（本题2分）以下与物态变化相关的说法正确的是（ ）
A．水结成冰是液化现象
B．气温低于水银凝固点的地方，可以使用水银温度计
C．0℃的冰比0℃的水温度低，摸上去更冷
D．衣柜里放樟脑片，利用了升华现象
【答案】D
【详解】A．水结成冰，由液态变为固态，是凝固现象，故A错误；
B．气温低于水银凝固点的地方，在该气温下水银为固态，所以此气温下不可以使用水银温度计，故B错误；
C．0℃的冰与0℃的水温度都是0℃，温度一样，故C错误；
D．衣柜里放樟脑片，樟脑片直接由固态变为气态，利用了升华现象，故D正确。
故选D。
10．（本题2分）下列现象中，通过热传递改变物体内能的是
A．两手相互摩擦，手发热 B．用火炉烧水，水的温度升高
C．用锯锯木头，锯条发热 D．用砂轮磨菜刀，菜刀的温度升高
【答案】B
【详解】A．手相互摩擦做功，机械能转化为内能，手的内能增大，温度升高，不符合题意；
B．烧水时火的内能转移到水上，使水的内能增大，温度升高，是通过热传递改变物体内能的，符合题意；
C．锯木头时机械能会转化为锯条的内能，使锯条的内能增大，温度升高，是通过做功改变物体的内能，不符合题意；
D．磨菜刀时通过摩擦做功，机械能转化为内能，菜刀的内能增大，温度升高，是通过做功改变物体的内能，不符合题意；
11．（本题2分）如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示，则下列判断正确的是（ ）
A．图线A是电阻R1的I﹣U关系图像
B．当电压表V1示数是10V时，R2接入电路中的阻值为20Ω
C．电路消耗最大总功率为16.2W
D．电流表示数变化了0.7A，电阻R2消耗的功率变化了9.8W
【答案】C
【详解】A．当滑片向左滑动时，滑动变阻器R2的电阻变小，电源电压和定值电阻R1的阻值不变，根据公式得，电路中的电流变大，根据公式得R1的电压变大，根据串联电路电压的规律可得，R2的电压变小，故A是R2的电流和电压的关系，B是R1的电流和电压的关系，故A错误；
B．由乙图可知，当电压表V1示数是10V时，电路中的电流是0.5A，此时R2的电压是8V，R2接入电路中的阻值为
故B错误；
C．电源电压为
由图可知，电路中的最大电流为0.9A，电路消耗的最大功率为
故C正确；
D．由乙图可知，当电流表示数变化0.7A时由0.2A变为0.9A，此时R2的电源由14V变为0V，所以电阻R2消耗的功率变化量为
故D错误。
故选C。
12．（本题2分）某校实验小组设计了一种自动记录跳绳次数的装置，其简化电路如图甲所示。AB间接信号记录仪，R0是定值电阻，R′是一种光敏元件，当R′接收不到红外线时，其电阻会变大，信号记录仪会计数一次，已知电源电压为3V，AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是（ ）
A．绳子遮挡红外线时，R′的阻值会增加4倍
B．绳子遮挡红外线时，R′和R0的阻值相等
C．AB两端电压为2V时，信号记录仪计数一次
D．R′接收到红外线时，R′的阻值是R0的3倍
【答案】A
【详解】C．根据题意知道，当R′接收不到红外线时，其电阻会变大，电路的总电阻变大，由知道，电路中的电流变小，R0两端的电压变小，由图乙可知，AB间的最小电压为
UAB=1V
即AB两端电压为1V时，信号记录仪计数一次，故C错误；
D．因串联电路中总电压等于各分电压之和，所以此时光敏电阻两端的电压
U光=U-UAB=3V-1V=2V
因串联电路中各处的电流相等，所以
即
R′=2R0
故D错误；
B．R′接收到红外线时，AB间的电压最大，由图乙可知，AB间的最大电压为
UAB′=2V
此时光敏电阻两端的电压
U光′=U-UAB′=3V-2V=1V
此时R′与R0的阻值之比
即
2R″=R0
则R′的阻值是R0的0.5倍，故B错误；
A．由于
R′=2R0和2R″=R0
所以，绳子遮挡红外线时，R′的阻值会增加4倍，故A正确。
故选A。
第II卷（非选择题）
二、填空题（本题共7小题，每空1分，共20分）
13．（本题2分）微波炉是利用 来加热食物的．小红星期天帮妈妈做早饭，当她正要把鲜奶倒入一不锈钢饭碗并放入微波炉中加热一下时，被一旁的妈妈制止住了，这是因为微波炉中 使用金属容器．
【答案】 电磁波 不能
【详解】微波炉的磁控管产生波长很小的微波，传导给食物以后引起食物内水分子剧烈震动，产生大量的热来加热食物的．而微波就是电磁波．但是微波碰到金属就会发生反射，金属不能吸收和传导电磁波，所以不能把食物放到不锈钢饭碗中去加热．
故答案为电磁波；不能．
【点睛】这是一道考查电磁波在微波炉中的应用的基础题，熟练掌握基础知识即可正确解题．
14．（本题3分）根据杠杆平衡条件可知，当动力臂 阻力臂时（选填“大于”、“等于”或“小于”），杠杆为省力杠杆；下列杠杆：A、撬棒．B、汽水瓶盖板头．C、理发剪刀．D、天平．其中属于费力杠杆的是 （填序号），使用这类杠杆的优点是可以省 ．
【答案】 大于 C 距离
【详解】[1]根据杠杆平衡条件，，当，，杠杆为省力杠杆；
[2][3]撬棒、汽水瓶盖板头的动力臂大于阻力臂，属于省力杠杆，天平的动力臂等于阻力臂，是等臂杠杆，理发剪刀的动力臂小于阻力臂，属于费力杠杆；使用这类杠杆的优点是可以省距离．
15．（本题6分）自然界里只存在 电荷与 电荷。电荷间的相互作用是：同种电荷互相 ，异种电荷互相 。小刚打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带上了电，带电体有 轻小物体的性质。
【答案】 正 负 排斥 吸引 摩擦 吸引
【详解】[1][2][3][4][5][6]自然界存在两种电荷：正电荷和负电荷；同种电荷相互排斥，异种电荷相互吸引；用干绸布擦穿衣镜，干绸布和穿衣镜之间相互摩擦，有得失电子的现象，带有异种电荷，他们都可以吸引轻小的物体，细小的绒毛属于轻小物体，被带电的穿衣镜吸引。
16．（本题2分）将一物体挂在弹簧测力计下，弹簧测力计的示数是2.1N，若把它浸没在水中时，弹簧测力计的示数是1.5N，则此物体受到的浮力为 N，继续将物体下降，物体所受的浮力 （选填“变大”、“变小”或“不变”）。
【答案】 0.6 不变
【详解】[1]物体浸没在水中受到的浮力
[2]继续将物体下降，物体浸没时排开水的体积不变，由可知，物体受到的浮力不变。
17．（本题2分）如图，工人师傅用250N的力F将重为400N的物体在20s内匀速提升2m，则动滑轮重力为 N，被提升物体重力增加时，滑轮组的机械效率 （选填“变大”、“变小”或“不变”）（忽略绳重和摩擦）．
【答案】 100 变大
【详解】由可得：动滑轮重．
根据 ，当被提升物体重力增加时，滑轮组的机械效率变大．
18．（本题3分）如图甲所示，电源电压不变，定值电阻R的阻值为6Ω。只闭合开关S、S1，滑动变阻器R1的滑片从最左端向右滑动，直到小灯泡正常发光；滑动变阻器滑片保持不动，断开开关S1，闭合开关S、S2，继续移动滑动变阻器R1的滑片至最右端。电流表与电压表示数关系的图像如图乙所示。则滑动变阻器R1的最大阻值为 Ω；该电源电压为 V；小灯泡的额定功率为 W。
【答案】 20 9 1.5
【详解】[1]只闭合开关S、S1，定值电阻R、灯泡和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压。滑片在最左端时，其接入电路的电阻最大，向右滑动时，接入电路的电阻减小，由串联分压规律知其两端电压减小，直至小灯泡正常发光，因灯泡的电阻随温度的变化而变化，故图中曲线部分为灯泡和滑动变阻器串联时，电流表示数与电压表示数的关系图像，从图中可知灯泡的额定电流IL额=0.5A，此时滑动变阻器两端的电压UP=3V；滑动变阻器接入电路的阻值最大时，其两端的电压最大U1最大=6V，此时通过滑动变阻器的电流I=0.3A，滑动变阻器的最大阻值
[2]滑动变阻器滑片保持不动，断开开关S1，闭合开关S、S2，灯泡被局部短路，定值电阻R和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压；继续移动滑动变阻器R1的滑片至最右端，其接入电路的阻值为零，两端电压也为零，由图乙知直线部分为定值电阻与滑动变阻器串联时，电流表示数与电压表示数的关系图像，在滑片未开始移动时的电路电流I'=0.75A，滑动变阻器两端电压U'P=4.5V，由欧姆定律可得到定值电阻两端的电压为
U'R=I'R=0.75A×6Ω=4.5V
由串联电压规律知电源电压为
U=U'P+U'R=4.5V=4.5V=9V
[3]灯泡正常发光时的电流IL额=0.5A，此时定值电阻两端的电压为
UR=IL额R=0.5A×6Ω=3V
由串联电压规律得到灯泡两端的电压为
UL额=U-UR-UP=9V-3V-3V=3V
小灯泡的额定功率为
PL额=UL额IL额=3V×0.5A=1.5W
19．（本题2分）沿长廊AB方向铺有30块完整的相同的正方形地砖，如图甲．
(1)小明用分度值是1 mm的刻度尺测量其中一块地砖长度如图乙所示，则每块地砖的长度是 m．
(2)小明用停表测量自己从长廊的A端走到B端所用的时间，停表的读数如图丙表示，他所用的时间是 s．
【答案】 0.6000 20
【详解】（1）长度测量要估读到分度值的下一位，该刻度尺的分度值为1mm，如果以米作单位，则为0.001m，所以测量结果加上估读是四位小数，则每块地砖的长度L=0.6000m．
（2）秒表中间的小盘表示分钟，周围的大表盘代表秒，分度值为1s，秒针正对20s刻线，所以他所用时间是20s．
三、解答题（本题共11小题，共56分。解答23、24题时应有解题过程）
20．（本题2分）如图所示，根据凸透镜成像规律，请画出烛焰S点发出的与主光轴平行的光线经过凸透镜折射后的光线。借助辅助线或光路，确定发光点S的像点的位置。（保留作图痕迹）

【答案】
【详解】蜡烛在一倍焦距以内，成的像是正立的虚像，像与蜡烛在凸透镜同侧，根据凸透镜平行于主光轴的光线过交点，过光心的光线不发生偏转画出2条折射光线，找到2条折射光线的方向延长线的交点则为像点S＇，如图所示：

21．（本题2分）如图所示，一轻质杠杆OAB，O为支点，C点挂一重物，请画出重物所受重力的示意图，并画出使杠杆在图示位置保持静止时的最小动力F。（忽略杠杆的粗细）

【答案】
【详解】在重物上找出重力的作用点，竖直向下画一条带箭头的线段，并标上符号G，即为重物受到重力G的示意图；为使动力F最小，根据杠杆平衡条件，动力臂要最长；由图知，支点为O点，动力作用在B端，动力臂为OB最长，且拉力F的方向垂直于OB向右上方，据此作出最小动力F的示意图，如图所示：

22．（本题2分）按要求完成电路连接，旋钮顺时针时通电螺线管的磁性减弱，并在图中标出通电螺线管的N极和磁感线的方向。
【答案】
【详解】旋钮顺时针时通电螺线管的磁性减弱，说明电流减小，电位器接入电路的电阻变大，故应接ab两个接线柱。小磁针上端为N极，下端为S 极，因为异名磁极互相吸引，所以通电螺线管的下端为N极，上端为S极；在磁体的外部，磁感线从磁体的N极出发，回到S极，因此通电螺线管的磁感线的方向向上；根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极，四指所指的方向为电流的方向，所以电流由通电螺线管的上前方流入，下后方流出，因此通电螺线管下端的导线通过开关接入电源的负极。如图所示：
23．（本题6分）总质量为4500kg的汽车在一段平直公路上以20m/s的速度匀速行驶了1min，汽车车轮与路面的总接触面积为0.15m2（g＝10N/kg），求：
（1）汽车行驶的路程；
（2）汽车所受的重力；
（3）汽车静止在水平路面时，对路面的压强。
【答案】（1）1.2×103m；（2）4.5×104N；（3）3×105Pa
【详解】解：（1）由可得，汽车行驶的路程为
（2）汽车所受的重力为
（3）汽车静止在水平路面时，对路面的压力为
汽车对路面的压强为
答：（1）汽车行驶的路程为1.2×103m；
（2）汽车所受的重力为4.5×104N；
（3）汽车静止在水平路面时，对路面的压强为3×105Pa。
24．（本题6分）为落实教育部“双减政策”，2023年上学期苑琪开始学习做饭，近期，如图甲所示，有加热、保温、断电的功能。内部简化的电路如图乙所示，某次煮饭时电功率与时间的关系如图丙所示。
（1）据图乙可知，温控开关S与触点 （选填“1”、“2”或“3”）接触时，电饭锅处于保温状态；
（2）电阻R1= Ω，电阻R2= Ω；
（3）此次煮饭产生的总热量如果用来烧水，其中80%热量被水吸收，则能将初温是20℃的多少质量的水烧开？在一个标准大气压下，计算结果保留2位小数。( )

【答案】 2 60.5 423.5 1.29kg
【详解】（1）[1]由图乙可知，当开关接“1”时只有电阻R1工作，电路总电阻较小，由可知，此时电功率较大；当开关接“2”时两电阻串联，电路电阻较大，由可知，电功率较小；当开关接“3”时断电。
（2）[2]由图丙可知，加热时的功率
保温时的功率
根据可得，电阻R1的阻值
[3]电阻R1和R2的总阻值
电阻R2的阻值
（3）[4]由图丙可知，加热时间和保温时间都是10min，即600s，则加热时产生的热量
保温时产生的热量
此次煮饭产生的总热量
由可得，水吸收的热量
由可得，水的质量
25．（本题5分）用如图甲所示的装置探究“水的沸腾”实验。
（1）图乙所示的温度计示数为 ℃；
（2）给水加热的过程中，出现如图丙所示的现象，是在沸腾 （填“前”或“中”），杯中的气泡是 （填“空气”或“水蒸气”），这些气泡在上浮的过程中越来越小，说明杯中底部的水温 （填“>”、“ 99
【详解】（1）[1]由图乙可知，温度计的分度值为1℃，故图乙所示的温度计的示数为95℃。
（2）[2]由图丙可知，气泡在上升过程中逐渐变小，故可知是沸腾前的情形。
[3]杯中的气泡是水汽化形成的水蒸气。
[4]这些气泡在上浮的过程中越来越小，说明水的汽化现象在水中从下到上逐渐减弱，则说明杯中底部的水温大于上部的水温。
（3）[5]由图丁可知，随着加热时间的增加，水的温度保持在99℃不变，故可知水的沸点为99℃。
26．（本题4分）如图所示，请回答下列问题：
(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏 （选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、 （选填“放大”“等大”或“缩小”）的实像；
(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置 （选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；
(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置， （选填“能”或“不能"）在光屏成清晰的像。
【答案】 靠近 缩小 近视镜 不能
【详解】(1)[1][2]由图甲知，实验所用的凸透镜的焦距f=10cm。而乙图中，蜡烛与透镜的距离小于二倍焦距大于一倍焦距，此时的像距大于物距，当蜡烛移到20cm刻度线处，此时的物距大于二倍焦距，比第一次的物距大，则像距比第一次的小，所以应将光屏靠近凸透镜，且所成的像是缩小倒立实像。
(2)[3]若保持图乙的蜡烛和凸透镜的位置不变，想将光屏远离后能再次承接到清晰的像，须让光线先发散，故在蜡烛和凸透镜之间放置凹透镜，即近视镜。
(3)[4]若将凸透镜换成平面镜，保持蜡烛与平面镜的距离不变，无论怎么移动光屏都得不到像，因为平面镜成的是虚像，光屏上无法承接。
27．（本题5分）小亮和小江同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实验电路。两个烧瓶A、B中盛有质量、初温相等的煤油，RA与RB是阻值不同的电热丝。
(1)RA与RB采用串联的连接方式，其目的是为了控制通电时间、 相等。
(2)小亮同学为比较RA与RB阻值的大小，用电压表分别测出RA与RB两端电压大小，发现，则RA RB（选填“>”“”“ 温度计的示数变化 转换法 质量
【详解】(1)[1]串联电路电流相同，两电阻同时工作，故RA与RB采用串联的连接方式，其目的是为了控制通电时间、电流相等。
(2)[2]用电压表分别测出RA与RB两端电压大小，发现，由以及串联等流，可知RA>RB。
(3)[3][4]因为两个烧瓶A、B中盛有质量、初温相等的煤油，在相同时间内，哪个烧瓶中煤油温度高则代表哪个电阻产生的热量多，故可通过观察温度计的示数变化来比较电流通过电阻产生的热量多少，这种研究问题的方法叫做转换法。
(4)[5]小江想改装实验装置用来“比较煤油和水的比热容的大小”，根据控制变量法应该让两烧瓶中不同的液体质量相等，且用相同的加热电阻给它们加热，则他应将烧瓶A中煤油换成与其质量相等的水，并将电热丝RA换成RB阻值相等的电热丝。
28．（本题6分）小王同学想知道老师所用粉笔的密度，于是进行了如下探究：
(1)将天平放在水平桌面上，并将游码移至标尺左端的零刻度线后，调节平衡螺母，使天平横梁平衡；
(2)他把10支粉笔放到调好的托盘天平上，然后向右盘 （选填“由大到小”或“由小到大”）添加砝码，将最小为5g的砝码放入托盘后，分度盘的指针仍向左偏，接下来的操作是 ，直至天平横梁平衡。砝码和游码的位置如图甲所示，则每支粉笔的质量为 g。
(3)小王在量筒中加入体积为V1的水，把一支粉笔放入量筒，发现粉笔在水面停留一瞬，冒出大量的气泡后沉底。量筒中水面到达的刻度为V2，若把V2-V1作为粉笔的体积来计算粉笔的密度，测得粉笔的密度会比真实值 （选填“大”或“小”）；
(4)小王把一支同样的粉笔用一层保鲜膜紧密包裹好放入水中（保鲜膜的体积忽略不计），发现粉笔漂浮在水面上，于是他用水、小金属块、量筒和细线测量粉笔的体积如图乙所示，粉笔的密度为 g/cm3，粉笔越写越短后密度 （选填“变大"、“变小”或“不变”）。
【答案】 由大到小 向右移动游码 3.84 大 0.64 不变
【详解】(2)[1]添加砝码应按照由大到小的顺序添加，这样可以避免重复操作，一遍成功。
[2]将最小为5g的砝码放入托盘后，分度盘的指针仍向左偏，接下来应该向右移动游码，直至天平横梁平衡，向右移动游码等于向右盘添加更小的砝码。
[3]如图甲所示，则每支粉笔的质量为
(3)[4]由于粉笔具有吸水性，导致V2偏小，利用V2-V1计算出的粉笔的体积比粉笔的真实体积小，由可知，测得粉笔的密度会比真实值大。
(4)[5]如图乙所示，一支粉笔的体积的体积是
粉笔的密度为
[6]粉笔越写越短，粉笔的物质和状态都没有发生变化，所以粉笔的密度不变。
29．（本题8分）实验小组做探究“电流与电阻关系”的实验，提供的器材有：电源（电压3V）、电流表、电压表、电阻箱R（0~999.9Ω）、滑动变阻器R1“20Ω，1A”，开关及导线若干。
（1）请用笔画线代替导线把图甲电路连接完整 ；
（2）闭合开关，调节R的阻值，并移动R1的滑片，使电压表的示数为某一值，记录R的阻值和电流表示数，继续实验，当R的阻值变大时，R1的滑片应向 （选填“左”“右”）移动，以使 示数不变；
（3）将多次实验测得的数据描绘成图乙所示的I﹣图线；
①图在图丙中画的出当R的阻值为10Ω时，电流表指针所在位置；
②处理数据描绘的是I﹣图线，而不是I﹣R图线，这样做的优点是： ；
③实验中电阻箱R两端的控制电压为 V；
④为顺利完成实验，调节电阻箱R的阻值最大为 Ω；
（4）实验小组要用已有器材继续测量一个阻值为数百欧的电阻Rx，他们设计了的图丁中A、B两个实验方案，其中能准确测量Rx阻值的是方案 。另一个方案不能完成的原因是 。
【答案】 左 电压表 便于数据处理，直观得出结论 2 40 B 电流太小，测不出来
【详解】（1）[1] 探究“电流与电阻关系”，实验中采用电阻箱与滑动变阻器串联，电压表测量电阻箱的电压，电流表测量电路的电流，电源电压为3V，所以电压表的量程应选择0~3V，由图丙得，电流表的量程选择0~0.6A，滑动变阻器的连线要一上一下，如图所示
（2）[2][3]探究“电流与电阻关系”的实验中，要控制电阻的电压一定，由串联分压特点可知，R的阻值变大时，R1的滑片应向左移动，使电压表的示数保持不变。
（3）[4]当电压一定时，电流与电阻成反比，电流与电阻的倒数成正比，用I﹣图线是一条直线，便于数据处理和直观得出结论。
[5]由图乙得，当电流为0.10A时，电阻的倒数为0.05Ω-1，所以电阻箱R两端的控制电压为
[6]电源电压为3V，电阻箱R两端的控制电压为2V，滑动变阻器的电压恒为
因此电阻箱接入电路电阻与滑动变阻器接入电路的电阻之比
滑动变阻器的规格为 “20Ω，1A”，所以为顺利完成实验，调节电阻箱R的阻值最大为
（4）[7][8]A方案中，采用电流表和电阻箱测量数百欧的电阻Rx，电源电压才3V，电流太小，测不出来。B方案，先只合开关S，使电阻Rx与电阻箱串联，再闭合开关S2使电压表测量两电阻的总电压U，最后断开开关S2、闭合开关S1，使电压表测量电阻Rx的电压UX，电路电流为
由欧姆定律得，电阻Rx的阻值为
故B方案能准确测量Rx的阻值。
30．（本题10分）小明发现小区、商场等地下停车场入口处的地面要比临街路面高一些。经过调查了解，这是为了避免雨天路上的积水流进地下停车场而采取的措施，当积水过高时还要用沙袋将停车场入口地面垫高，小明与学习小组的同学拟设计一个自动装置、解决积水进入地下停车场的问题，制定了如下项目研究内容：
【项目名称】浮体式拦水坝
【项目特点】隐藏式、自动化、节能
【项目要求】
要求一：积水即将没过上行缓坡时，蓄水池蓄水。当蓄水达到一定高度，拦水坝升起。
要求二：积水水位降低，拦水坝自动下降。当水位降至路面时，拦水坝下降至底部。
【项目设计】
（1）结构及原理：如图1甲，参照船闸的结构和原理，地下蓄水池相当于闸室。积水的路面相当于河流的上游，通过进水口下方管道连接起来构成 。如图1乙，当蓄水池中水面逐渐上升至H位置时，拦水坝刚要浮起，在这个过程中拦水坝受到的浮力 （选填“变大”、“不变”或“变小”）。如图丙，随着水面继续升高，拦水坝慢慢升起至顶端，此时坝体与蓄水池左侧壁接触紧密，避免蓄水池中的水进入地下停车场；
（2）方案评估：同学们经过充分讨论后发现这个设计方案不能满足“项目要求”中的 （选填“要求一”或“要求二”），需要进一步改进；
（3）设计改进：
①如图2，参照原设计结构，增加一个排水管道，排水口与路面相平。要保证积水不能从排水管道流进蓄水池，但蓄水池中的水可以从排水管道排出。这就需要利用单向阀门来控制水流方向，单向阀门只能向一个方向开启，其结构和作用如图3 所示。要满足全部项目要求，应在图2 虚线框所在的位置安装图3中的 （选填“A阀门”或“B 阀门”）；
②通过调节拦水坝的配重，可改变排水水位的高度，以应对各种积水情况；
（4）功能升级：拦水坝升起时车辆不能通行，应在入口处设计一个报警电路。
①如图4，虚线位置为拦水坝恰好浮起时蓄水池水面高度H处，金属块A、B、C分别安装在蓄水池侧壁的不同高度上，随着水位的升高，都能与雨水接触较好（雨水可以导电）。其中a、b、c是连接金属块的接线柱、d、e是电磁继电器上的接线柱；
②要求：拦水坝不升起时，绿灯亮； 拦水坝升起时，红灯亮同时电铃响，起到警示作用。请你根据上述要求选择合适的接线柱，用笔画线代替导线，将电路连接完整 。
【项目小结】同学们的设计已完成项目要求，更多功能可进一步开发。
【答案】 连通器 变大 要求二 A阀门
【详解】（1）[1]积水的路面相当于河流的上游，通过进水口下方管道连接起来构成连通器，两端开口，中间相连通。
[2]如图1乙，当蓄水池中水面逐渐上升至H位置时，拦水坝刚要浮起，在这个过程中拦水坝排开水的体积逐渐增大，由得，拦水坝受到的浮力变大。
（2）[3]本设计能够自动抬升，缺不能自动恢复使得拦水坝下降，故不能满足“项目要求”中的要求二的要求。
（3）[4]单向阀的作用是使得蓄水池中的水可以从排水管道排除，而不能进入，因而选择阀门A，可以向右开启，不能向左开启。
（4）[5]拦水坝不升起时，绿灯亮，根据图中可知衔铁没有被吸下，说明控制电路断开；拦水坝升起时，红灯亮同时电铃响起，衔铁被吸下，控制电路闭合，因而控制电路必须在水位超限时几桶，只能选择a接入电路；衔铁带动动触点移动，相当于开关，根据家庭电路安全要求，开关解火线，则d与火线相接，电路如图所示：
