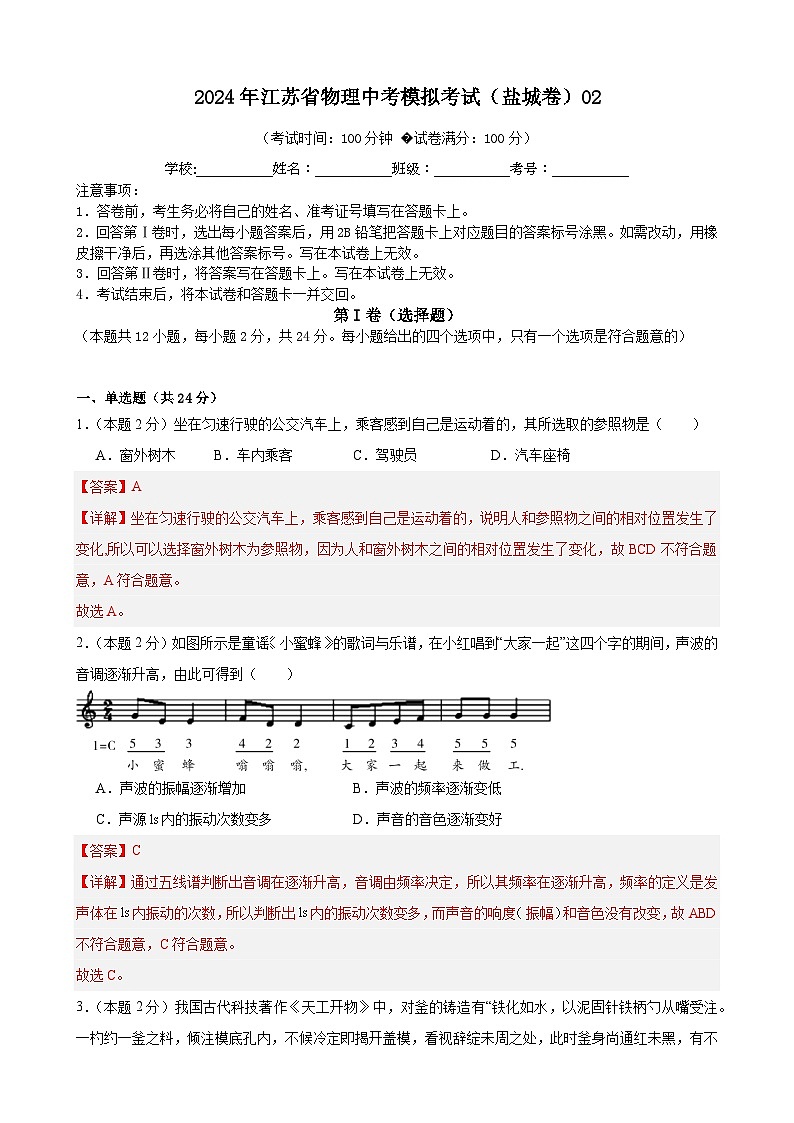

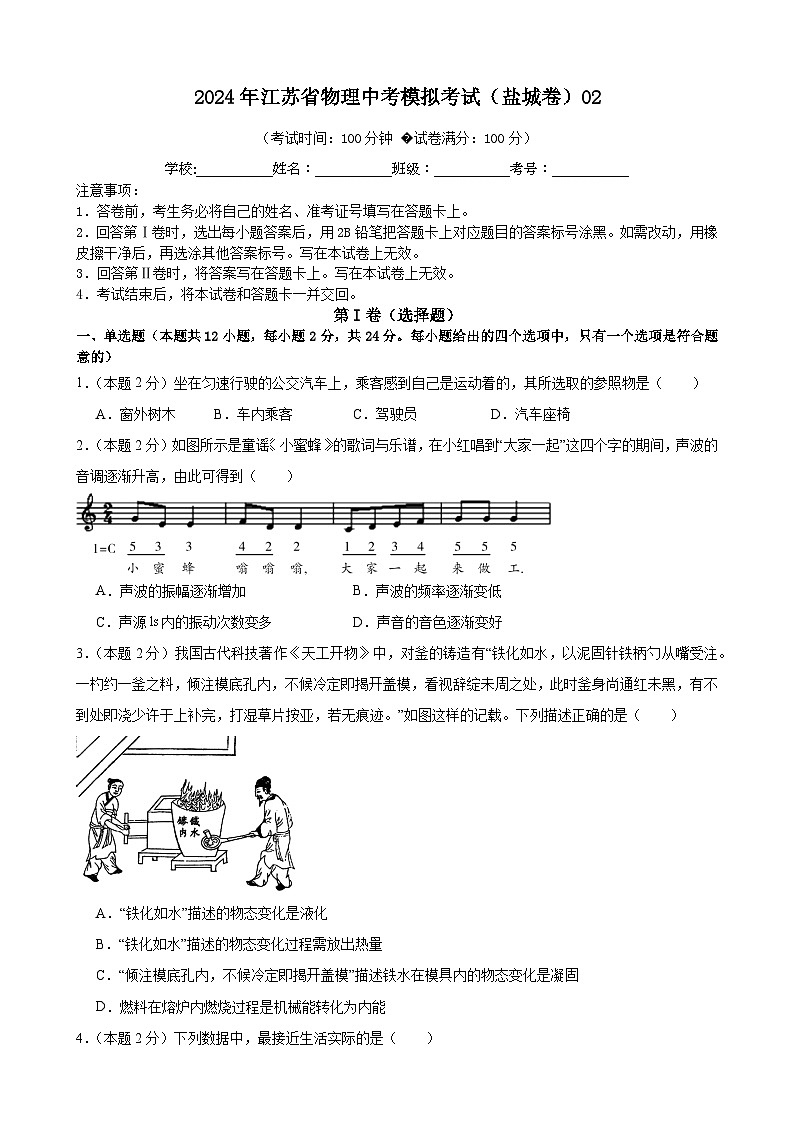

2024年江苏省物理中考模拟考试（盐城卷）02
展开
这是一份2024年江苏省物理中考模拟考试（盐城卷）02，文件包含2024年江苏省物理中考模拟考试盐城卷02原卷版docx、2024年江苏省物理中考模拟考试盐城卷02解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中，只有一个选项是符合题意的）
1．（本题2分）坐在匀速行驶的公交汽车上，乘客感到自己是运动着的，其所选取的参照物是（ ）
A．窗外树木B．车内乘客C．驾驶员D．汽车座椅
2．（本题2分）如图所示是童谣小蜜蜂的歌词与乐谱，在小红唱到“大家一起”这四个字的期间，声波的音调逐渐升高，由此可得到（ ）
A．声波的振幅逐渐增加B．声波的频率逐渐变低
C．声源内的振动次数变多D．声音的音色逐渐变好

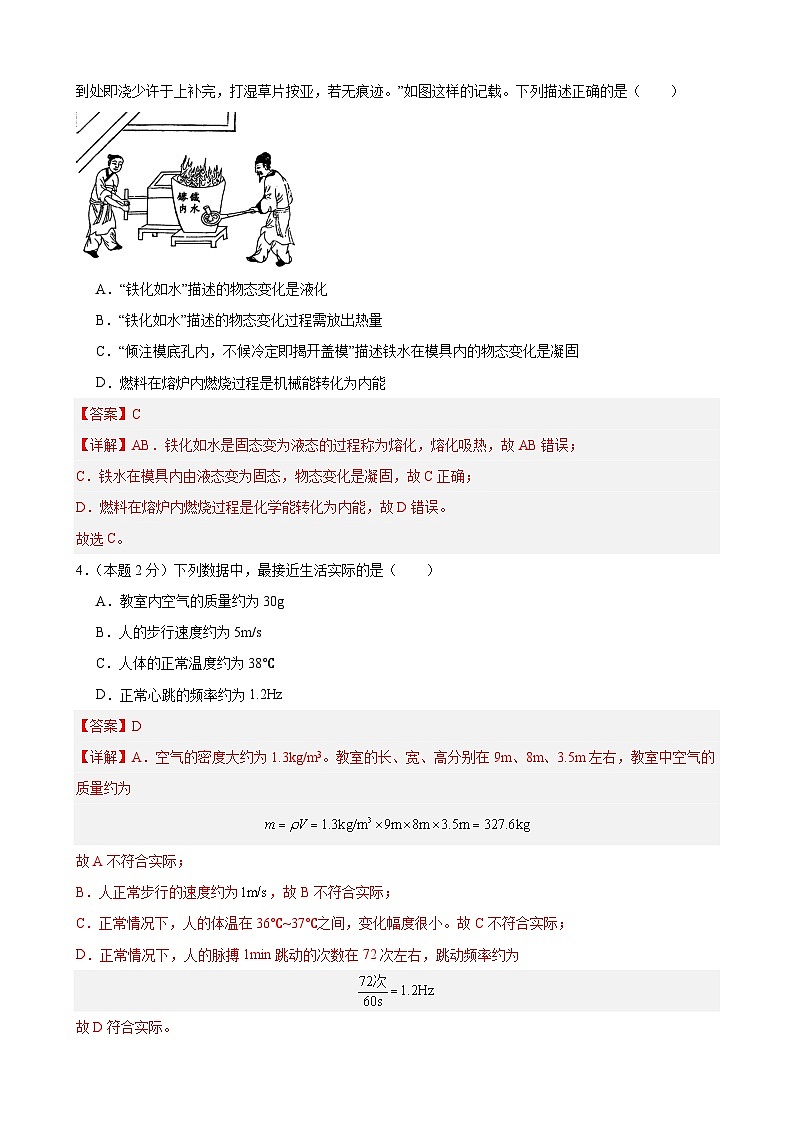

3．（本题2分）我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固针铁柄勺从嘴受注。一杓约一釜之料，倾注模底孔内，不候冷定即揭开盖模，看视辞绽未周之处，此时釜身尚通红未黑，有不到处即浇少许于上补完，打湿草片按亚，若无痕迹。”如图这样的记载。下列描述正确的是（ ）
A．“铁化如水”描述的物态变化是液化
B．“铁化如水”描述的物态变化过程需放出热量
C．“倾注模底孔内，不候冷定即揭开盖模”描述铁水在模具内的物态变化是凝固
D．燃料在熔炉内燃烧过程是机械能转化为内能
4．（本题2分）下列数据中，最接近生活实际的是（ ）
A．教室内空气的质量约为30g
B．人的步行速度约为5m/s
C．人体的正常温度约为38℃
D．正常心跳的频率约为1.2Hz

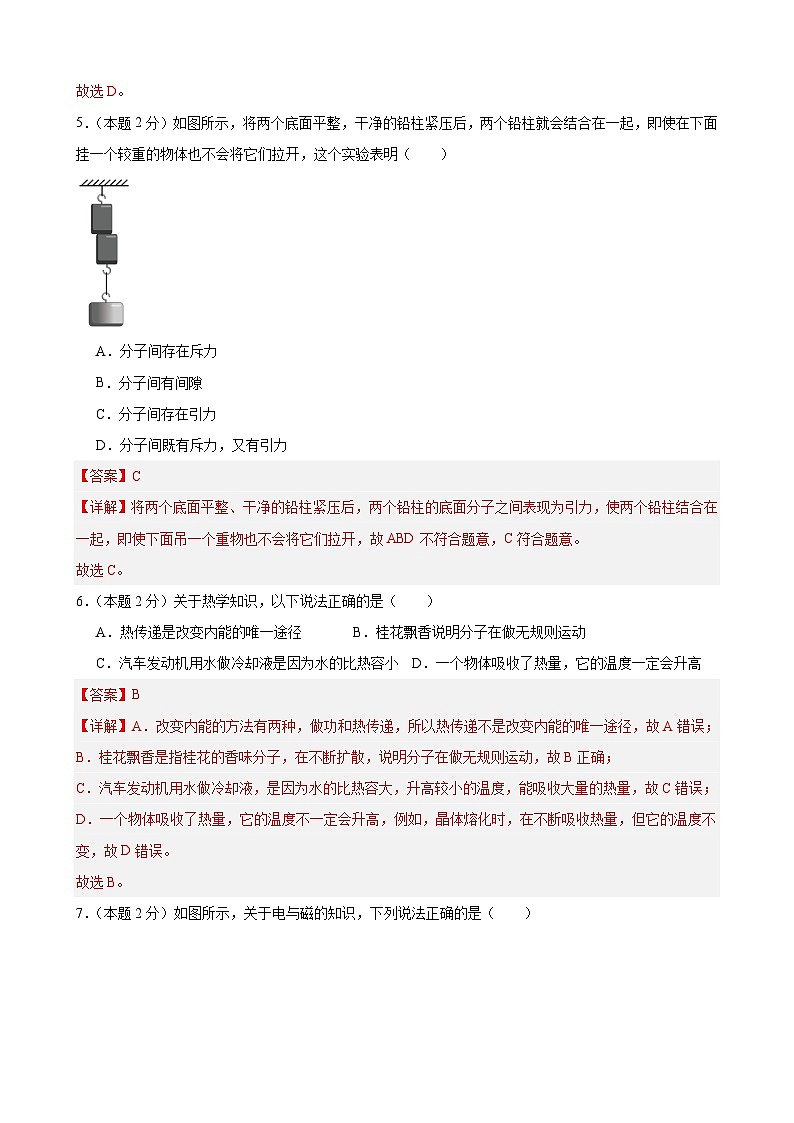

5．（本题2分）如图所示，将两个底面平整，干净的铅柱紧压后，两个铅柱就会结合在一起，即使在下面挂一个较重的物体也不会将它们拉开，这个实验表明（ ）
A．分子间存在斥力
B．分子间有间隙
C．分子间存在引力
D．分子间既有斥力，又有引力
6．（本题2分）关于热学知识，以下说法正确的是（ ）
A．热传递是改变内能的唯一途径B．桂花飘香说明分子在做无规则运动
C．汽车发动机用水做冷却液是因为水的比热容小D．一个物体吸收了热量，它的温度一定会升高

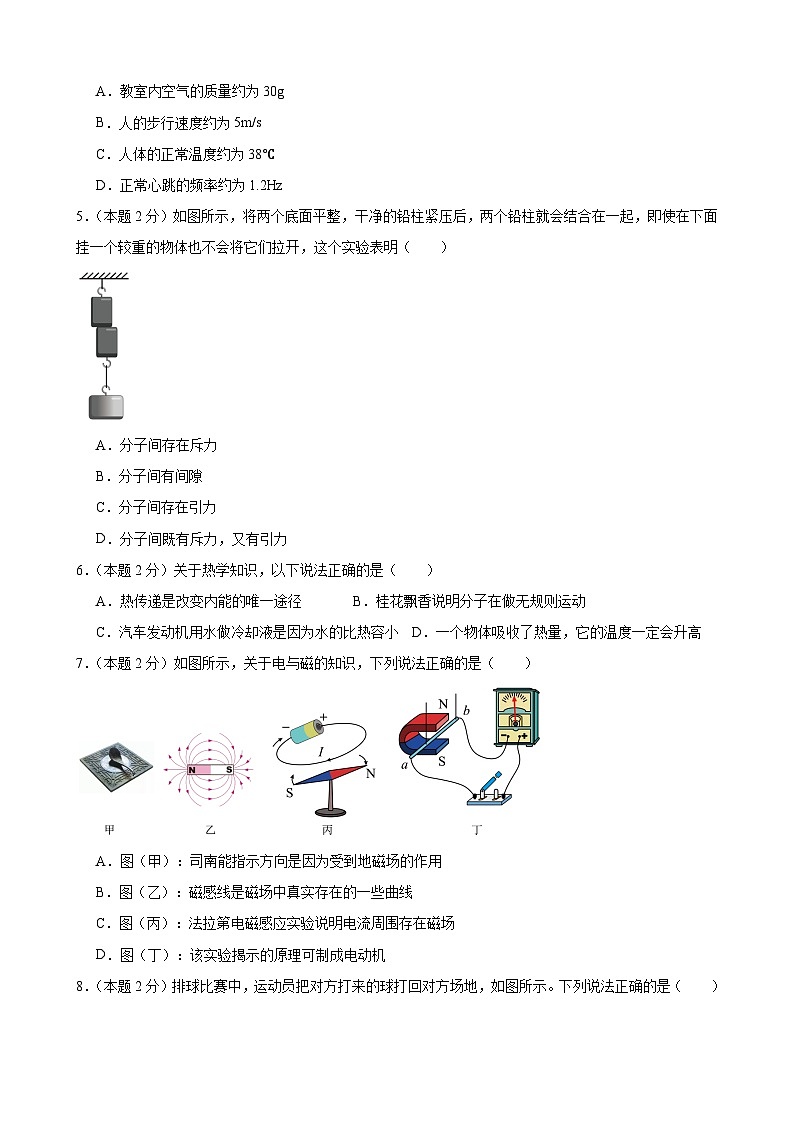

7．（本题2分）如图所示，关于电与磁的知识，下列说法正确的是（ ）
A．图（甲）：司南能指示方向是因为受到地磁场的作用
B．图（乙）：磁感线是磁场中真实存在的一些曲线
C．图（丙）：法拉第电磁感应实验说明电流周围存在磁场
D．图（丁）：该实验揭示的原理可制成电动机

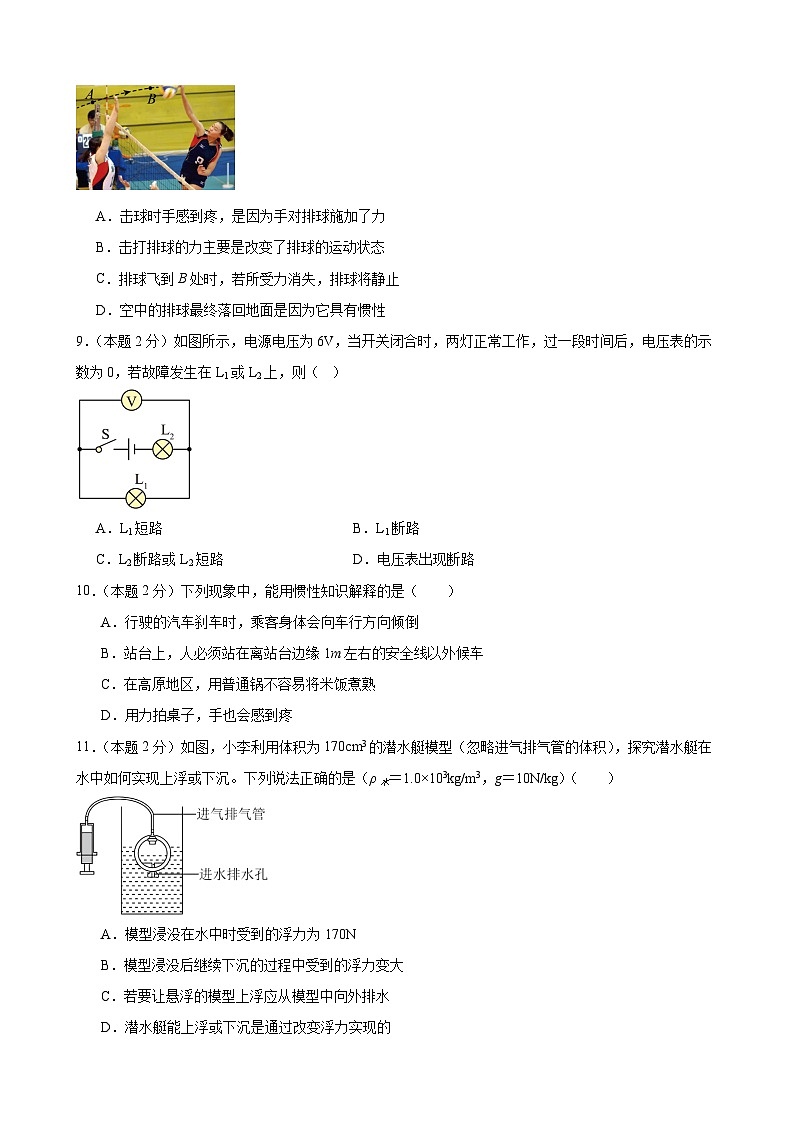

8．（本题2分）排球比赛中，运动员把对方打来的球打回对方场地，如图所示。下列说法正确的是（ ）
A．击球时手感到疼，是因为手对排球施加了力
B．击打排球的力主要是改变了排球的运动状态
C．排球飞到B处时，若所受力消失，排球将静止
D．空中的排球最终落回地面是因为它具有惯性
9．（本题2分）如图所示，电源电压为6V，当开关闭合时，两灯正常工作，过一段时间后，电压表的示数为0，若故障发生在L1或L2上，则（ ）
A．L1短路B．L1断路
C．L2断路或L2短路D．电压表出现断路
10．（本题2分）下列现象中，能用惯性知识解释的是（ ）
A．行驶的汽车刹车时，乘客身体会向车行方向倾倒
B．站台上，人必须站在离站台边缘1m左右的安全线以外候车
C．在高原地区，用普通锅不容易将米饭煮熟
D．用力拍桌子，手也会感到疼
11．（本题2分）如图，小李利用体积为170cm3的潜水艇模型（忽略进气排气管的体积），探究潜水艇在水中如何实现上浮或下沉。下列说法正确的是（ρ水＝1.0×103kg/m3，g＝10N/kg）（ ）
A．模型浸没在水中时受到的浮力为170N
B．模型浸没后继续下沉的过程中受到的浮力变大
C．若要让悬浮的模型上浮应从模型中向外排水
D．潜水艇能上浮或下沉是通过改变浮力实现的
12．（本题2分）如图甲所示电路，电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示，则下列判断正确的是（ ）
A．图线A是电阻R1的I-U关系图象
B．当电压表示数是10V时，R2接入电路中的阻值为20Ω
C．电路消耗最大总功率为16.2W
D．电流表示数变化了0.7A，电阻R1消耗的功率变化了9.8W
第II卷（非选择题）
二、填空题（本题共6小题，每空1分，共20分）
13．（本题3分）如图所示，放在水平桌面上重为G＝5N的木块，在F＝4N的水平拉力作用下，5s内运动了2m，在这个过程中，拉力F做的功为 J，重力G对物体做的功为 J，拉力F做功的功率为 W。
14．（本题2分）水平实验桌上有微小压强计、刻度尺、水和大小不同的A、B两个空烧杯。小金学习了液体内部压强跟哪些因素有关的知识后，又提出了新的问题：液体产生的压强与液体所受的重力是否有关，为此他利用提供的实验器材进行了如下实验探究。
①将微小压强计的探头放入A烧杯的水中，探头到烧杯底的距离为L，如图甲所示，记录微小压强记U形管两侧的液面高度差h1；
②保持探头到烧杯底的距离L不变，向A烧杯内再缓慢加入适量的水，如图乙所示，记录微小压强记U形管两侧的液面高度差h2；
小金发现h2>h1，于是得出结论“液体产生压强与液体所受的重力有关”，请你指出小金实验中的不足之处是： ；写出改进的方法： 。
15．（本题3分）如图是汽油机工作过程中是 能转化为 能。一单缸四冲程汽油机的飞轮转速是，则该汽油机每秒内对外做功 次。
16．（本题3分）将额定电压为4V的小灯泡L和电阻、接入如图甲所示的电路中，电源电压恒定，灯泡L和的电流与电压的关系图像如图乙所示。闭合开关、，电压表示数为2V，则电源电压为 V；闭合开关、，小灯泡正常发光，则的阻值为 ，小灯泡的额定功率为 W。
17．（本题3分）开关S闭合时，通电螺线管的磁感线如图所示，则电源的 端为正极（选填“A”或“B”）；小磁针的N极将 （选填“向左偏转”或“向右偏转”）；若通电螺线管附近有C和D两个位置，磁性较强的是 （选填“C”或“D”）位置。
18．（本题6分）小明参加农耕文化研学活动。看到如图甲所示的风扇车。查资料知，我国西汉时已有风扇车，它由车架、风扇（含摇杆）、喂料斗及出粮口等构成，主要用于清除谷物颗粒中的杂物及空癔谷，
（1）如图乙为风扇示意图，风扇中的摇杆和扇叶组成一个轮轴，它相当于一个 杠杆，若增大摇杆力臂L的长度，则完成同样工作将更 （前两空均选填“省力”或“费力”），请举出生活中使用轮轴模型的一个例子如 ；
（2）风扇车工作时，空瘪谷从出风口C被吹出，绝大部分饱满谷粒从出粮口 （选填“A”或“B”）落下，说明 越大，物体的运动状态越不容易改变；
（3）如图丙所示，变速自行车的牙盘与风扇车的风扇原理相似。牙盘有外牙盘甲和内牙盘乙；相同情况下，若要更省力，则链条应连在牙盘 （选填“甲”或“乙”）上。
三、解答题（本题共12小题，共56分。解答第23、24题时，应写出解题过程）
19．（本题2分）如图所示，排球离手后在空中飞行，请画出排球受力的示意图(不计空气阻力和浮力)
( )
20．（本题2分）小明和父母三人想采用投票的方式决定假期是否外出旅游，小明是必须要去的，如果父母中至少一人同意的话，他们就决定去旅游。为此，小明根据物理课上所学的电路知识，用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游，请你按上述要求在如图所示的虚线框内设计此投票机的电路（请在开关旁注明控制的人）。
21．（本题2分）如图人拉重物上升，请在图中画出最省力的绕线方法。
22．（本题2分）请用笔画线代替导线在如图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。
23．（本题6分）如图甲为一恒温水箱电路结构示意图，包括控制电路和工作电路两部分控制电路：电源电压恒为12V，R1为热敏电阻（置于水箱中），阻值随温度变化的关系如图乙所示，R0为滑动变阻器，线圈电阻不计，线圈中电流大于0.2A时，衔铁被吸下；工作电路：R2为电热器，上面标有“220V，1000W”的字样，L1、L2为红、绿指示灯，其额定电压均为220V。【c水=4.2×103J/（kg⋅℃）】
（1）由图甲可知，停止加热时 灯发光；
（2）为了使水箱内温度保持在60℃（水温低于60℃时电热器工作，高于60℃时停止加热）滑动变阻器接入电路阻值应为多少 ；
（3）水箱内装有质量为6kg、温度为20℃的冷水，电热器正常工作20min后自动停止加热，求电热器的加热效率为多少 。
24．（本题6分）如图所示为某中学兴趣小组设计的身高测量仪的工作电路图。电源电压U不变，R1为竖直固定放置的滑动变阻器（长度为L），其滑片P可竖直上下移动，接入电路的阻值与接入电路的长度成正比；电压表量程为0~15V，电流表量程为0~0.6A，定值电阻R2的阻值为20Ω。
（1）闭合开关S，身高140cm的小红站上踏板时，电流表示数为0.45A，此时滑片P刚好在距R1下端的位置；
（2）闭合开关S，身高180cm的小明站上踏板时，电压表示数将 ，若此时电流表示数为0.3A，滑片P刚好在距R1下端的位置，则电源电压U为 V；
（3）在保证电路安全的前提下，该身高测量仪的身高测量范围为 。
25．（本题7分）小明在做模拟“视力的缺陷与矫正”的实验中。
（1）他将凸透镜、光屏在光具座上组装好，然后把凸透镜正对较远处的窗户，移动光屏，在图示位置的光屏上得到窗户清晰的像，则该凸透镜的焦距约为 cm。
（2）将凸透镜固定在光具座上不动，接着小明把蜡烛点燃，并调整凸透镜、烛焰和光屏的中心位于 ，然后将蜡烛移动到光具座的 35cm 刻度线处，并移动光屏，直到光屏上得到烛焰清晰的倒立、 的实像，日常生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律制成的。
（3）小明将蜡烛移到光具座最左端，拿来一副近视眼镜放在凸透镜的左侧并靠近凸透镜后，移动光屏，在光屏上得到清晰的像。拿去眼镜，将光屏向 （选填“靠近” 或“远离”）透镜方向移动适当距离后，光屏上的像又重新清晰了，说明近视眼看远处物体时，像落在视网膜的 （选填“前方”或“后方”）。
（4）小明找来一个装有水的圆柱形玻璃瓶，把“F”光屏放在玻璃瓶的一侧，透过瓶和水可以看到“F”，如图所示（圆圈中的“F”与光屏上的“F”实际大小相等）。将“F”光屏由靠近玻璃瓶的位置向远处慢慢移动的过程中，他所看到的像是( )
A．①② B．②④ C．②③ D．①④
26．（本题5分）用图中所示的装置探究摩擦力跟接触面积、粗糙程度的关系。
（1）实验所用器材有：长方体木块、长木板、棉布、毛巾、弹簧测力计；
（2）实验时，用弹簧测力计水平拉动木块，使它沿水平长木板做 运动；
（3）第一次实验中弹簧测力计的示数如图所示为 N，分析表中数据可以得到的结论是 ；
（4）本实验采用的实验方法是 。实验结束后，小丽想探究摩擦力是否与接触面的大小有关，于是她将木块沿竖直方向锯掉一半，依次测得摩擦力的大小，发现都变为原来的一半。于是小丽认为：当接触面的粗糙程度一定时，接触面越小，摩擦力就越小。请你指出她实验操作中存在错误的地方： 。
27．（本题7分）利用装置“探究固体熔化时温度的变化规律”，实验数据如表。
（1）根据所得数据判断此固体 （选填“是”或“不是”）晶体，其理由是 ；
（2）这种物质的熔点 ℃，在第9min时该物质处于 状态，该物质的熔化过程共持续了 min；
（3）如图1所示，把盛有碎冰的大试管插入烧杯里的碎冰块中，用酒精灯对烧杯底部慢慢加热，当烧杯中的冰块有部分熔化时，试管中的冰 。
A．熔化一部分 B．全部熔化 C．一点也不熔化
（4）如图2所示，我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固针铁柄勺从嘴受注”这样的记载。其中“铁化如水”描述的物态变化是 。
28．（本题5分）小西和同学们在“探究电流与电压的关系”实验中，实验电路如图甲所示，电源电压恒为3V，定值电阻R的阻值为5Ω。
（1）闭合开关前应将滑动变阻器滑片P调至 （选填“A”或“B”）端；
（2）连接好电路后，闭合开关，发现电压表有示数，电流表无示数，此时电路的故障可能是 ；
（3）排除故障后，第4次实验中电压表的示数如图乙所示，为 V；
（4）将多次实验测得的数据记录在表格中，分析数据可得：在电阻一定时，通过导体的电流与导体两端的电压成 ；
（5）以下实验中，与此实验中进行多次测量目的相同的是 。
A．用刻度尺测量长度
B．探究杠杆的平衡条件
29．（本题4分）希望中学在建造一座雕塑时，运来一批巨大的石料，其中有一块长4m、宽2m、厚1m，同学们都在猜测这块大石头的质量，细心的小华从这块石料的旁边拾了一小块石料碎片，他来到了实验室做了如下的工作：
（1）他将这一石块放在调好的天平上称出了它的质量，所用砝码和游码的位置如图a所示，则石块的质量为 ；
（2）他又用量筒测出了石块的体积，图b是石块放入量筒前后的情况，则石块的体积为 ；
（3）小华利用密度的计算公式，计算出这种石料的密度是 g/cm；
（4）最后他计算出了那块巨大的石料的质量，并告诉了其他同学，请问他计算出的石块质量是多大？ kg。
30．（本题8分）小明在探究电流与电压的关系时，选择了下列实验器材：电压表、电流表、滑动变阻器（80Ω 1A）、开关、电池、定值电阻、导线若干，实验电路图如图甲所示。请按要求完成实验：
（1）在连接电路时，开关应 （选填“断开”或“闭合”）；
（2）按如图甲电路图，将图乙电路连接完整 ，要求滑动变阻器的滑片P向左滑时，电流表示数变大；本实验中滑动变阻器起到 和 的作用；
（3）闭合开关后发现电流表有示数，电压表示数为零，原因可能是 ；
A．电流表的正负接线柱接反
B．电压表的量程选小了
C．电阻R发生了短路
D．把滑动变阻器下端两接线柱连入电路
（4）电路连接无误后，小明通过调节滑动变阻器的滑片P，测出电阻R两端的电压和对应的电流值，实验数据如表：
分析表中数据可以得出的结论是： ；
（5）利用图中所示实验电路（不添加任何器材）还可以进行的实验有： ；（写出一个即可）
（6）如果想利用该实验电路探究电流与电阻的关系，还需要添加的器材有 。实验次数
1
2
3
接触面情况
长木板
棉布
毛巾
摩擦力/N
1.9
2.4
时间t/min
0
1
2
3
4
5
6
7
8
9
10
温度T/℃
63
68
73
77
80
80
80
80
83
87
92
实验序号
1
2
3
4
5
U/V
0.5
1.0
1.5
2.5
I/A
0.1
0.2
0.3
0.4
0.5
U/V
0.6
1.0
1.6
1.8
2.4
2.8
I/A
0.06
0.1
0.16
0.16
0.24
0.28
