2024年安徽省中考物理模拟试卷（B卷）（原卷版+解析版）

这是一份2024年安徽省中考物理模拟试卷（B卷）（原卷版+解析版），文件包含2024年安徽省中考物理模拟试卷B卷原卷版docx、2024年安徽省中考物理模拟试卷B卷解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

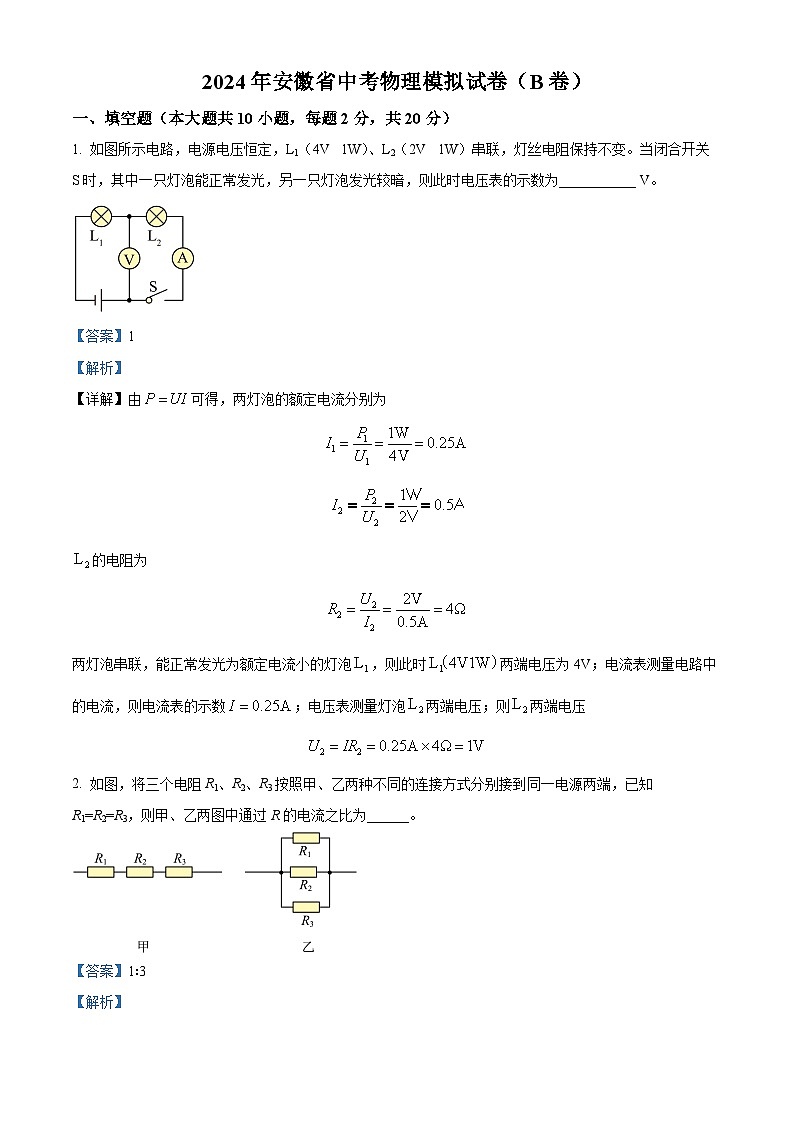

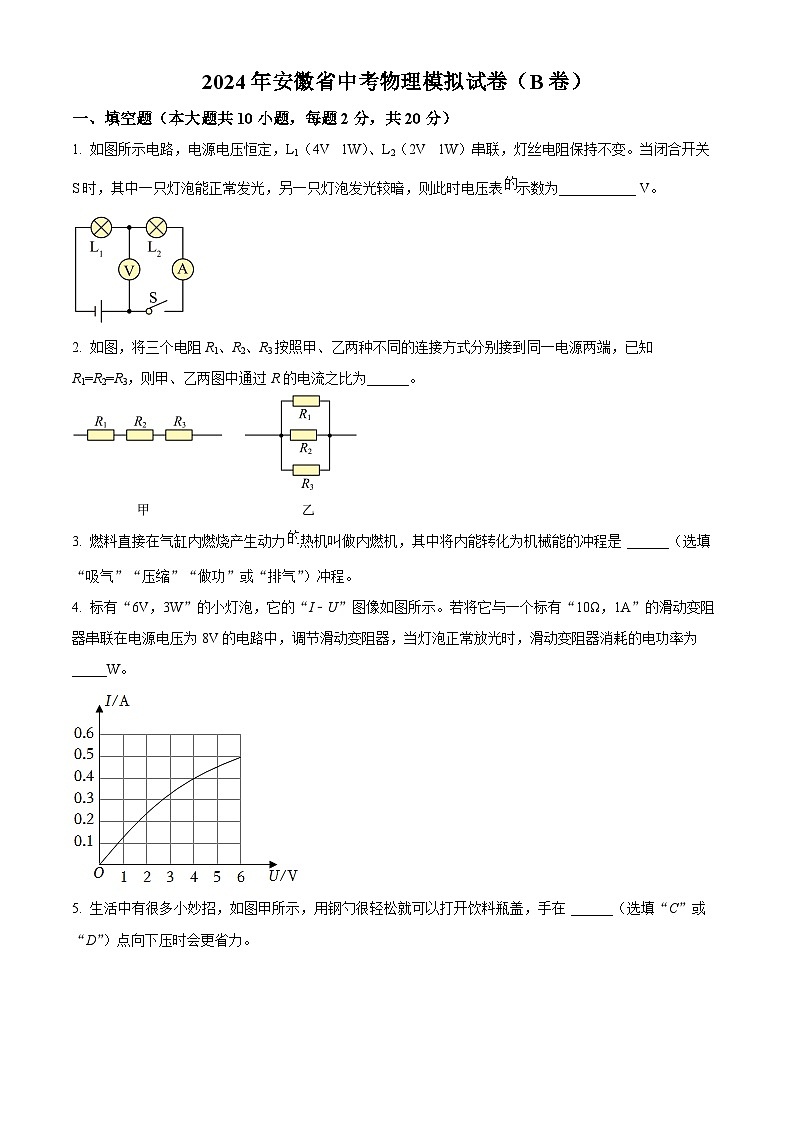

1. 如图所示电路，电源电压恒定，L1（4V 1W）、L2（2V 1W）串联，灯丝电阻保持不变。当闭合开关S时，其中一只灯泡能正常发光，另一只灯泡发光较暗，则此时电压表示数为___________ V。

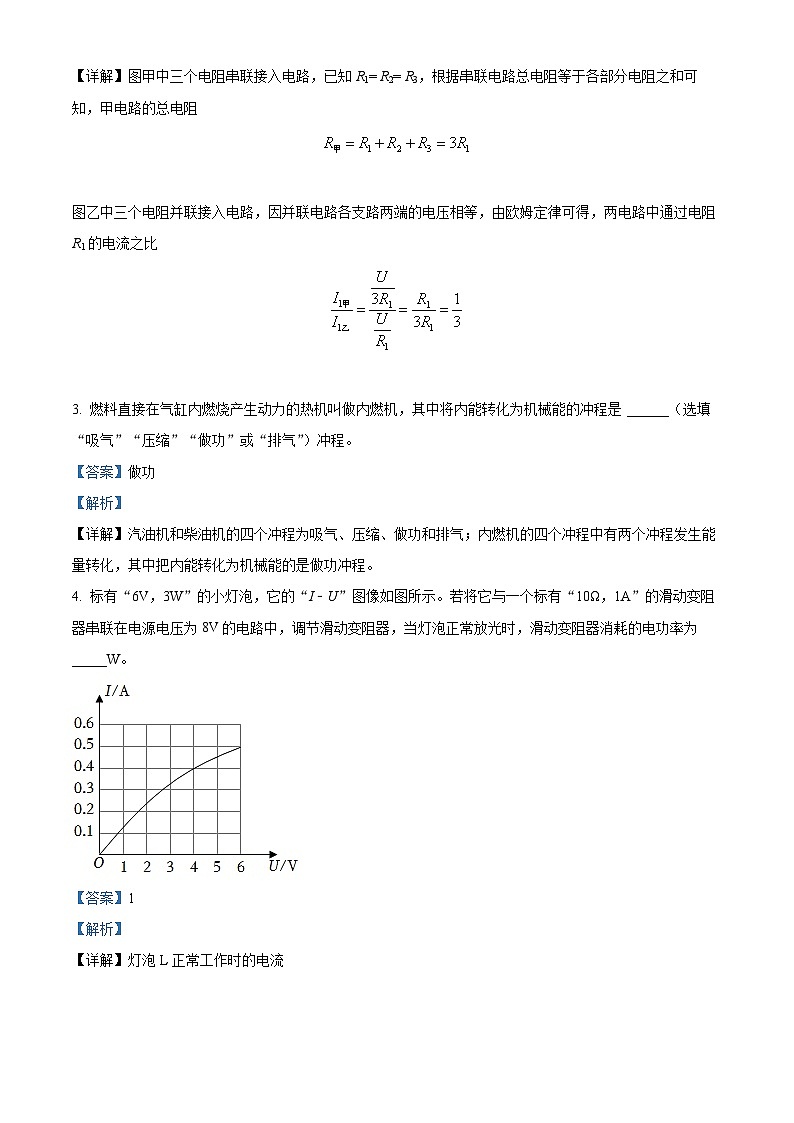

2. 如图，将三个电阻R1、R2、R3按照甲、乙两种不同的连接方式分别接到同一电源两端，已知R1=R2=R3，则甲、乙两图中通过R的电流之比为______。

3. 燃料直接在气缸内燃烧产生动力热机叫做内燃机，其中将内能转化为机械能的冲程是 ______（选填“吸气”“压缩”“做功”或“排气”）冲程。
4. 标有“6V，3W”的小灯泡，它的“I﹣U”图像如图所示。若将它与一个标有“10Ω，1A”的滑动变阻器串联在电源电压为8V的电路中，调节滑动变阻器，当灯泡正常放光时，滑动变阻器消耗的电功率为_____W。

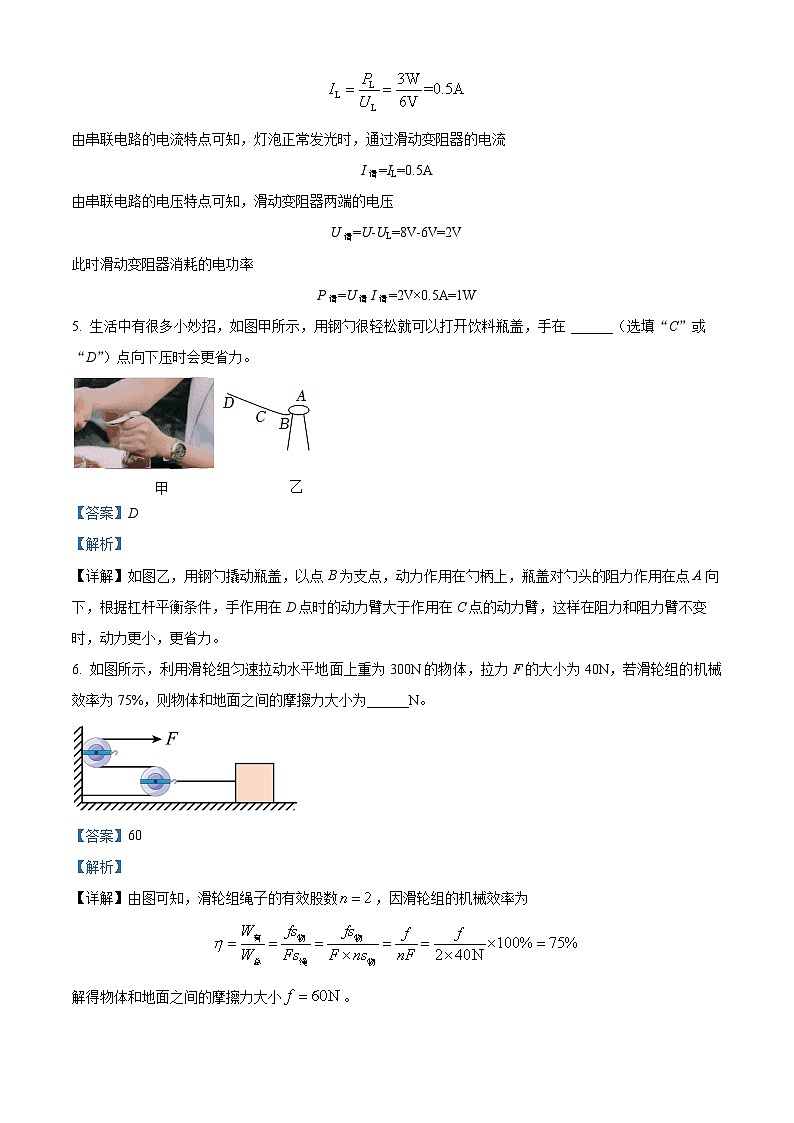

5. 生活中有很多小妙招，如图甲所示，用钢勺很轻松就可以打开饮料瓶盖，手在 ______（选填“C”或“D”）点向下压时会更省力。

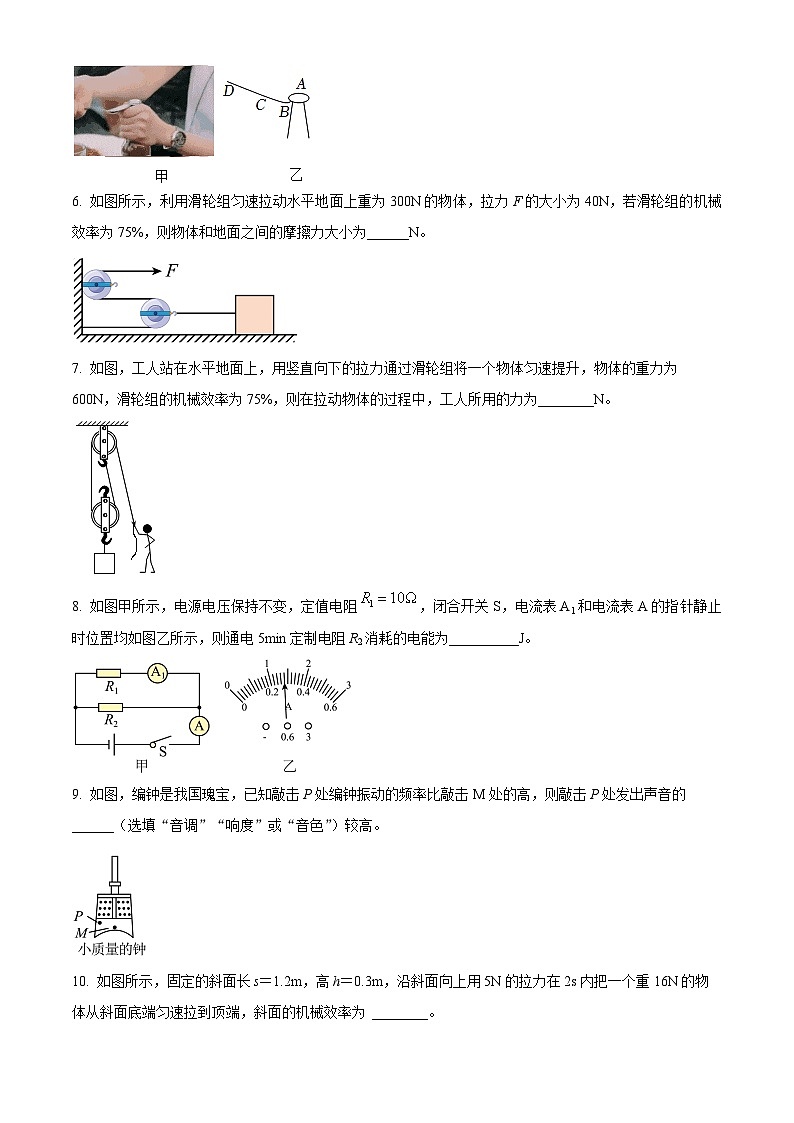

6. 如图所示，利用滑轮组匀速拉动水平地面上重为300N的物体，拉力F的大小为40N，若滑轮组的机械效率为75%，则物体和地面之间的摩擦力大小为______N。

7. 如图，工人站在水平地面上，用竖直向下的拉力通过滑轮组将一个物体匀速提升，物体的重力为600N，滑轮组的机械效率为75%，则在拉动物体的过程中，工人所用的力为________N。
8. 如图甲所示，电源电压保持不变，定值电阻，闭合开关S，电流表A1和电流表A的指针静止时位置均如图乙所示，则通电5min定制电阻R2消耗的电能为__________J。
9. 如图，编钟是我国瑰宝，已知敲击P处编钟振动的频率比敲击M处的高，则敲击P处发出声音的______（选填“音调”“响度”或“音色”）较高。

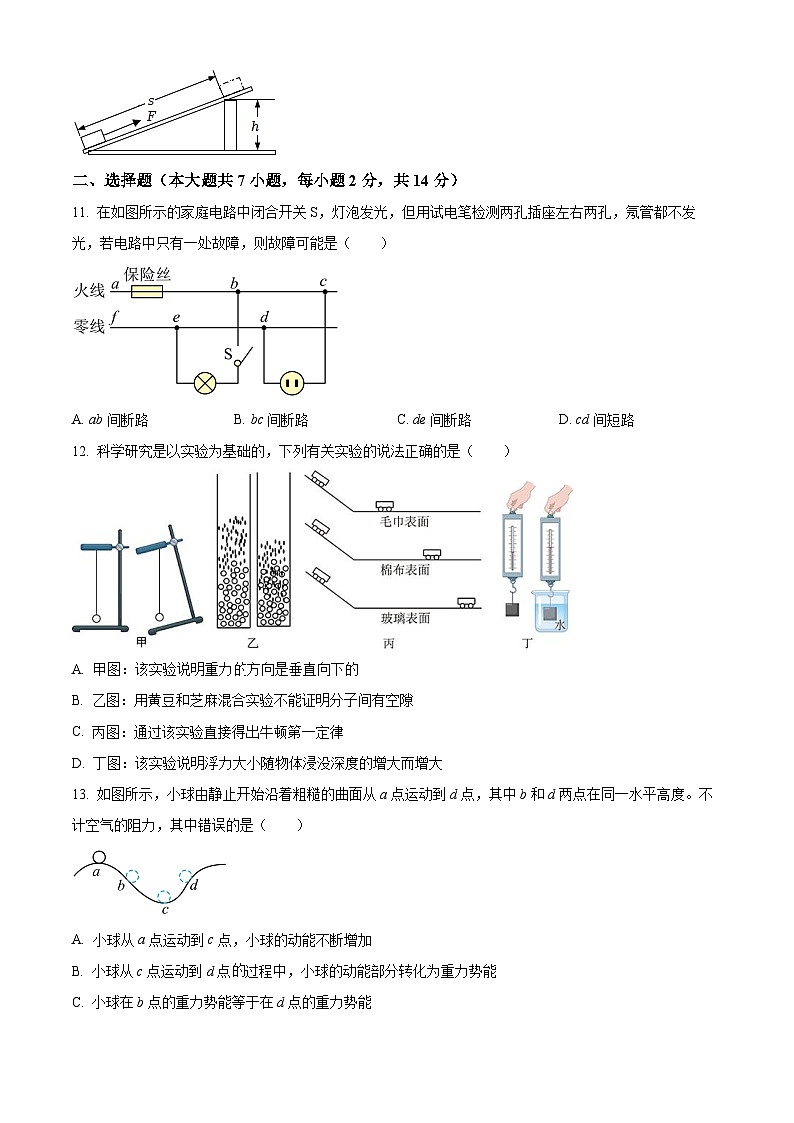

10. 如图所示，固定的斜面长s＝1.2m，高h＝0.3m，沿斜面向上用5N的拉力在2s内把一个重16N的物体从斜面底端匀速拉到顶端，斜面的机械效率为 ________。
二、选择题（本大题共7小题，每小题2分，共14分）
11. 在如图所示的家庭电路中闭合开关S，灯泡发光，但用试电笔检测两孔插座左右两孔，氖管都不发光，若电路中只有一处故障，则故障可能是（ ）
A. ab间断路B. bc间断路C. de间断路D. cd间短路
12. 科学研究是以实验为基础的，下列有关实验的说法正确的是（ ）
A. 甲图：该实验说明重力方向是垂直向下的
B. 乙图：用黄豆和芝麻混合实验不能证明分子间有空隙
C. 丙图：通过该实验直接得出牛顿第一定律
D. 丁图：该实验说明浮力大小随物体浸没深度的增大而增大
13. 如图所示，小球由静止开始沿着粗糙的曲面从a点运动到d点，其中b和d两点在同一水平高度。不计空气的阻力，其中错误的是（ ）

A. 小球从a点运动到c点，小球的动能不断增加
B. 小球从c点运动到d点过程中，小球的动能部分转化为重力势能
C. 小球在b点的重力势能等于在d点的重力势能
D. 小球在b点的机械能等于在d点的机械能
14. 体育运动中涉及到了许多物理知识，下列说法不正确的是（ ）
A. 篮球投篮出手后如果外力全部消失，将会做匀速直线运动
B. 踢出去的足球最终会停下来，是因为受到摩擦阻力的作用
C. 多次用力垫起排球，手臂感到疼是因为力的作用是相互的
D. 射箭时，箭离开弓弦后由于受到惯性作用仍继续向前飞行
15. 如图所示，甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程，该内燃机工作时飞轮转速为2400r/min。以下说法正确的是（ ）
A. 该内燃机四个冲程正确的顺序是丙、甲、丁、乙
B. 该内燃机每秒完成20次做功冲程
C. 丁冲程发生的能量转化为机械能转化为内能
D. 甲、乙、丁三个冲程是靠飞轮的惯性完成的
16. 如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A. 电压表示数变大B. 电流表示数不变
C. 电流表示数变大D. 电压表示数不变
17. 如图所示，电源两端的电压保持不变，R0是定值电阻，R是滑动变阻器。闭合开关S后，在滑动变阻器的滑片P向b端移动的过程中，下列判断中错误的是'（ ）
A. 电流表A的示数变小
B. 电压表V1的示数不变
C. 电阻R0消耗的功率变小
D. 电压表V2的示数与电流表A的示数的比值变大
三、实验探究题（本大题共3小题，每题6分，共18分）
18. 在“测定小灯泡电功率”的实验中，某同学选用的器材如下：两节干电池、额定电压为2.5V的小灯泡（额定功率约1.2W）、电流表、电压表、滑动变阻器、开关和导线。
（1）请你用笔画线代替导线，将如图甲所示的实物电路连接完整，要求：①导线不能交叉，②当滑动变阻器的滑片P向左移动时，小灯泡变亮。（ ）
（2）他连接好电路，闭合开关S，发现电流表几乎无示数，电压表的示数接近电源电压，则故障的原因可能是小灯泡 ___________（选填“短路”或“断路”）。
（3）故障排除后，他闭合开关S，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，则测得小灯泡的额定功率为 ___________W。
（4）该同学仔细思考后发现，若不用电流表，而用已知阻值的定值电阻R0、三只开关、电压表、电源和滑动变阻器等器材也能测出小灯泡的额定功率。他设计了如图丙所示的电路图，实验步骤如下：
①闭合开关S、S1，断开开关S2，调节滑片P的位置使电压表的示数为U额，此时小灯泡正常发光；
②闭合开关S、S2，断开开关S1，保持滑片P的位置不变，记录电压表此时的示数U；
③小灯泡额定功率的表达式P额=___________（用含 R0、U额、U的式子表示）。
19. 某物理兴趣小组利用如图所示的实验器材来“探究杠杆的平衡条件”，实验步骤如下。请你完成下列问题（弹簧测力计已经校零）：
（1）如图甲所示，小明同学在已调至水平平衡的杠杆上A点挂2个钩码，B点系上弹簧测力计的挂钩，如果仅仅将弹簧测力计绕B点从a位置缓慢转到b位置，且使杠杆始终保持水平平衡。在此过程中弹簧测力计的示数变化情况是___________（选填代表正确答案的字母）；
A．逐渐变大 B．逐渐变小 C．先变大后变小 D．先变小后变大
（2）同组的小强同学提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小强同学利用如图乙所示的装置继续进行实验探究，他发现在杠杆左端不同位置用弹簧测力计竖直向上拉使杠杆在水平位置平衡时，测出的拉力大小都与杠杆平衡条件不相符。请你分析其原因是___________。
20. 如图所示，某实验小组在做“探究杠杆的平衡条件”的实验。挂钩码前，调节杠杆两端的螺母，使杠杆在水平位置平衡，然后进行下列操作。

（1）如图甲所示，杠杆在水平位置平衡，若此时用一个定滑轮推动右侧钩码的悬线（如图乙所示），就会发现杠杆______（选填“左端下沉”、“仍然平衡”或“右端下沉”）；
（2）如图丙所示，当弹簧测力计处在A点位置时，此时杠杆属于______（选填“省力”或“费力”）杠杆。
四、计算题（本大题共3小题，每题6分，共18分）
21. 如图甲、乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为70Ω。当只闭合开关S1时为低温挡，低温挡电烤箱的电功率为440W。
（1）低温挡工作时，电路中的电流是多少？
（2）发热电阻R1的阻值是多少？
（3）高温挡的电功率是多少？

22. 如图所示，底面积为100cm2的圆柱形容器里盛满水，将一个底部粗糙的金属碗轻轻地放在容器中的水面上，水溢出一部分。将金属碗取出，水面下降了10cm；再将金属碗沉入水中，静止在容器底部，液面又上升了2cm。（已知水的密度为ρ水＝1.0×103kg/m3，g取10N/kg）求：
（1）金属碗漂浮时的浮力；
（2）金属碗漂浮在水面和沉入水底，水对容器底部压强变化量；
（3）金属碗静止在容器底部时，容器对金属碗的支持力。

23. 如图所示，电源电压恒为18V，滑动变阻器R上标有“30Ω”，定值电阻R1＝18Ω，小灯泡L上标有“6V，3W”字样（设小灯泡的电阻不随温度变化），求：
（1）闭合开关S、S1，断开S2，滑动变阻器的滑片P移到最上端a时，电流表的示数；
（2）闭合开关S、S2，断开S1时，移动滑动变阻器的滑片P，使小灯泡恰好正常发光，此时滑动变阻器接入电路中的阻值是多少Ω？
