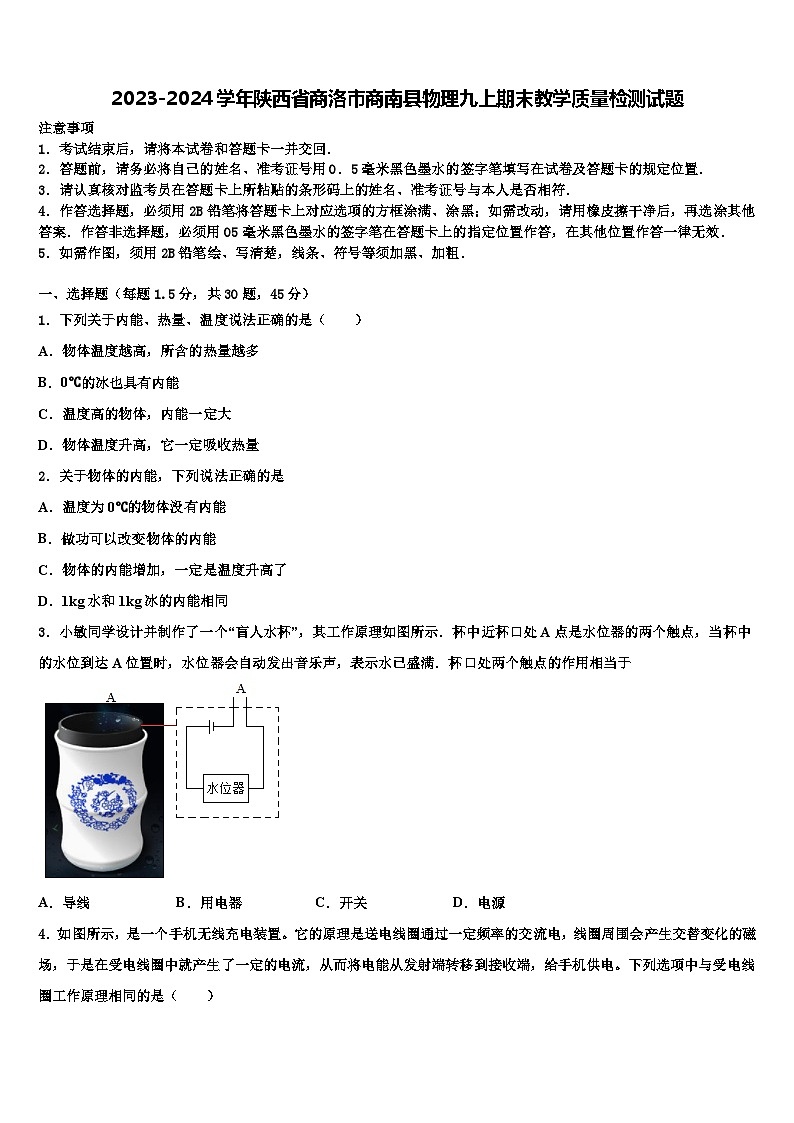

2023-2024学年陕西省商洛市商南县物理九上期末教学质量检测试题含解析

这是一份2023-2024学年陕西省商洛市商南县物理九上期末教学质量检测试题含解析，共23页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．下列关于内能、热量、温度说法正确的是（ ）
A．物体温度越高，所含的热量越多
B．0℃的冰也具有内能
C．温度高的物体，内能一定大
D．物体温度升高，它一定吸收热量
2．关于物体的内能，下列说法正确的是
A．温度为0℃的物体没有内能
B．做功可以改变物体的内能
C．物体的内能增加，一定是温度升高了
D．1kg水和1kg冰的内能相同
3．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示．杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满．杯口处两个触点的作用相当于
A．导线B．用电器C．开关D．电源

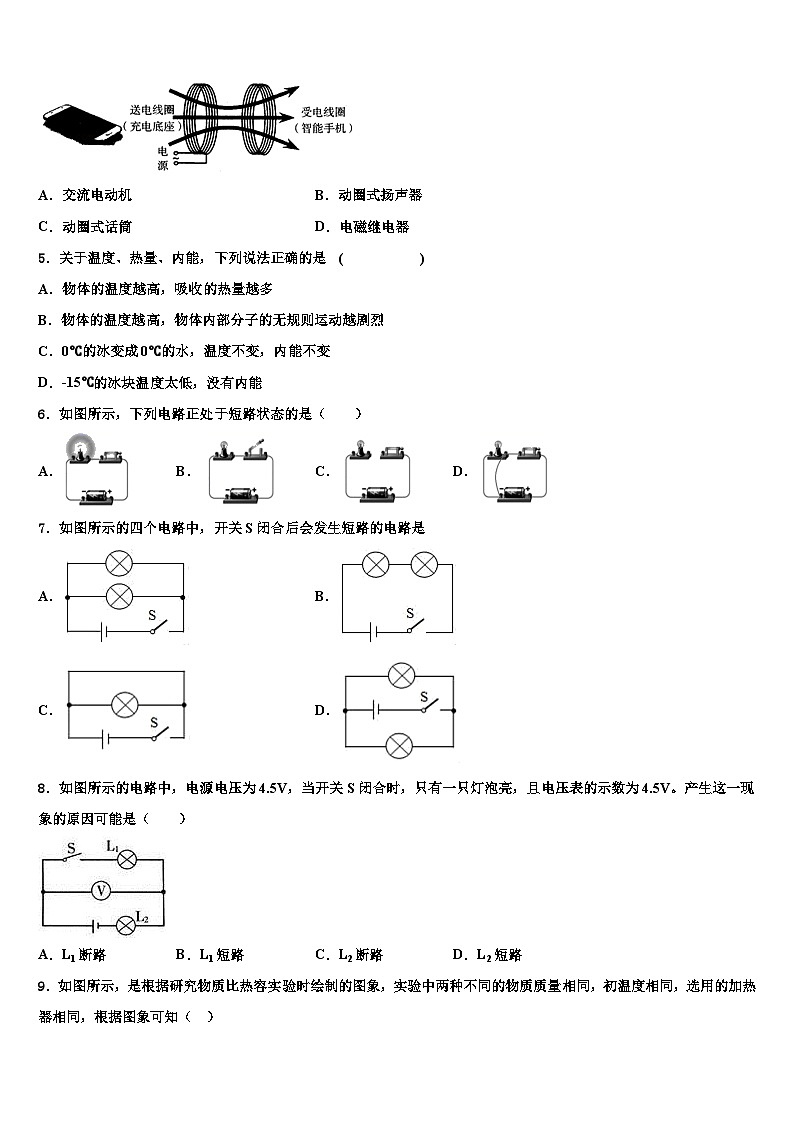

4．如图所示，是一个手机无线充电装置。它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相同的是（ ）
A．交流电动机B．动圈式扬声器
C．动圈式话筒D．电磁继电器
5．关于温度、热量、内能，下列说法正确的是 ( )
A．物体的温度越高，吸收的热量越多
B．物体的温度越高，物体内部分子的无规则运动越剧烈
C．0℃的冰变成0℃的水，温度不变，内能不变
D．-15℃的冰块温度太低，没有内能
6．如图所示，下列电路正处于短路状态的是（ ）
A．B．C．D．
7．如图所示的四个电路中，开关S闭合后会发生短路的电路是
A．B．
C．D．
8．如图所示的电路中，电源电压为4.5V，当开关S闭合时，只有一只灯泡亮，且电压表的示数为4.5V。产生这一现象的原因可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路

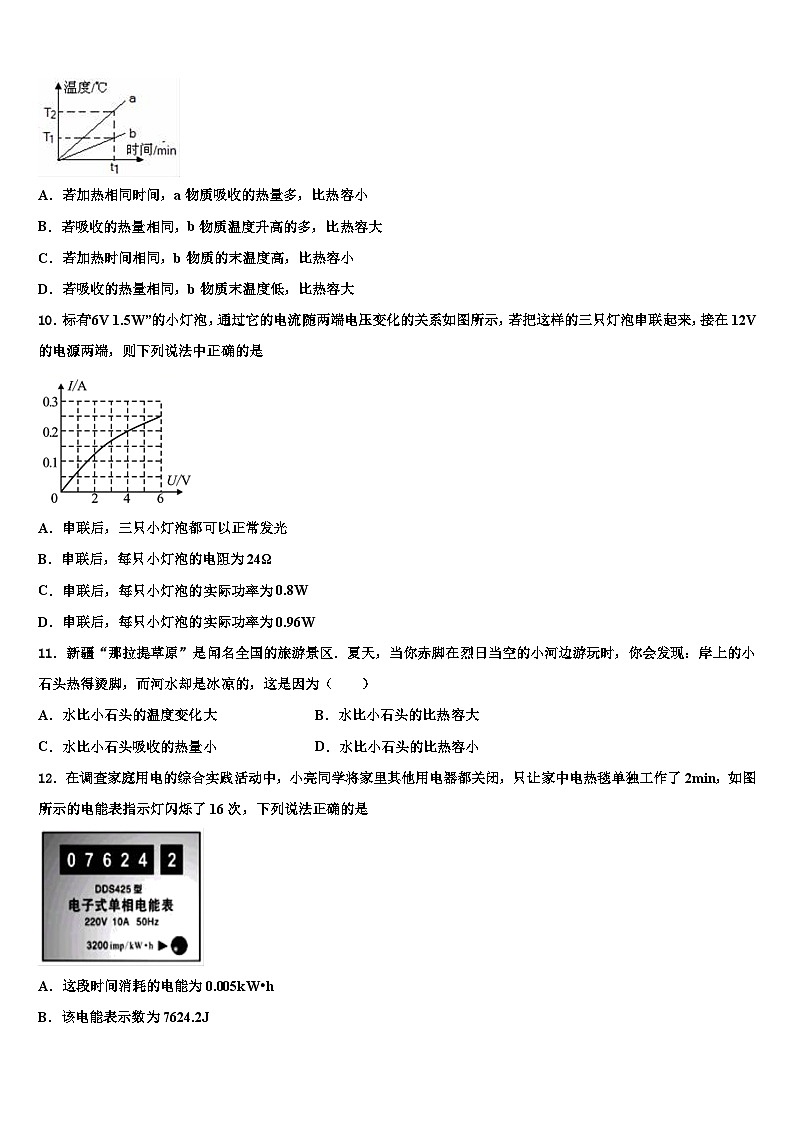

9．如图所示，是根据研究物质比热容实验时绘制的图象，实验中两种不同的物质质量相同，初温度相同，选用的加热器相同，根据图象可知（ ）
A．若加热相同时间，a物质吸收的热量多，比热容小
B．若吸收的热量相同，b物质温度升高的多，比热容大
C．若加热时间相同，b物质的末温度高，比热容小
D．若吸收的热量相同，b物质末温度低，比热容大
10．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，则下列说法中正确的是
A．串联后，三只小灯泡都可以正常发光
B．串联后，每只小灯泡的电阻为24Ω
C．串联后，每只小灯泡的实际功率为0.8W
D．串联后，每只小灯泡的实际功率为0.96W
11．新疆“那拉提草原”是闻名全国的旅游景区．夏天，当你赤脚在烈日当空的小河边游玩时，你会发现：岸上的小石头热得烫脚，而河水却是冰凉的，这是因为（ ）
A．水比小石头的温度变化大B．水比小石头的比热容大
C．水比小石头吸收的热量小D．水比小石头的比热容小
12．在调查家庭用电的综合实践活动中，小亮同学将家里其他用电器都关闭，只让家中电热毯单独工作了2min，如图所示的电能表指示灯闪烁了16次，下列说法正确的是
A．这段时间消耗的电能为0.005kW•h
B．该电能表示数为7624.2J
C．该电能表正常工作时通过的电流为10A
D．电热毯的实际功率是160W
13．功率相同的甲、乙两辆汽车，在相等时间内沿平直路面匀速通过的距离之比是2:1，则下列正确的是（ ）
A．甲、乙两车速度度之比为1:2
B．甲、乙两车牵引力做功之比为1:2
C．甲.乙两车牵引力之比为1:2
D．甲、乙两车克服阻力做功之比为2:1
14．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（ ）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
15．小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是
A．电流表B．电压表C．电能表D．变阻器
16．如图所示的电路中，电源电压不变，R1为定值电阻闭合开关S，当滑片P从中点向右移时
A．电流表A1的示数变大B．R2的电功率变大
C．电压表的示数变大D．电流表A2的示数变小
17．下列关于热学知识的说法，正确的是
A．汽车在行驶时，热机的做功冲程使汽车获得动力
B．一定质量的0℃的冰熔化成0℃的水，其内能不变
C．汽油机的效率可以达到100%
D．端午粽子飘香，说明分子间存在引力
18．下列说法正确的是
A．铁块很难被压缩，这说明分子之间存在相互作用的引力
B．原子核带正电，核外电子带负电，通常原子整体不显电性
C．常见的物质由分子、原子构成，原子由原子核和带正电的电子构成
D．拍打衣物可以将尘土拍出，这说明分子在永不停息地做无规则运动
19．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时

A．电流表示数变小，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电压表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
20．利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值．要求仅根据温度计示数的变化完成实验，则两个实验都需要控制相同的
A．液体种类B．燃料种类C．液体质量D．燃料质量
21．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变
C．电流表示数不变，电路的总功率变小D．电压表示数与电流表示数比值不变
22． “遵守交通规则，做文明出行的北京人”。如图所示的交通信号灯，由红灯、黄灯和绿灯组成，红、黄、绿信号灯每次只能亮其中一盏灯，如下所示的电路图中能实现上述要求的是（ ）
A．B．C．D．
23．小灯泡的结构如图，按图中连接能让完好的2.5V的灯泡点亮的是
A．B．C．D．
24．小明用如图所示的器材探究“影响电阻大小的因素”，a、 b为长度一样的镍铬合金丝，b比a的横截面积大.关于此实验，下列说法不正确的是
A．小灯泡越亮，表示接入的合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
25．关于热值和热机效率，下列说法正确的是
A．使燃料燃烧更充分，可以增大热值
B．燃料燃烧释放的热量越多，热值越大
C．使燃料燃烧更充分，可以提高热机的效率
D．热机使用的燃料的热值越大，热机的效率就越高
26．通常情况下，下列物体属于导体的是
A．橡皮B．铅笔芯
C．塑料尺D．玻璃棒
27．如图所示，用细线将 A 物体悬挂在顶板上，B 物体放在水平地面上。A、B间有一劲度系数为100N/m 的轻弹簧，此时弹簧压缩了 2cm。已知细线受到的拉力为 3N，地面对B的支持力为 5N， 则 A、B 两物体的重力分别是(提示：劲度系数为 100N/m，即该轻弹簧每受到 100N 的力，压缩 或伸长 1m)
A．5N 和 3NB．7N 和 3N
C．1N 和 5ND．1N 和 7N
28．如图所示，在武汉举行的第七届世界军人运动会击剑比赛中，中国女子重剑选手孙一文在最后决定胜负的一剑中击中对手，为中国队夺得击剑项目的第一枚金牌。击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S甲，乙方的指示灯L乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S乙，甲方的指示灯L甲就会亮。下图中符合这种原理的电路是( )
A．B．
C．D．
29．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（ ）
A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等
B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶2
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶4
30．如图所示的实例中，关于增大和减小摩擦说法不正确的是（ ）
A．甲中体操运动员在手上涂防滑粉是为了减少摩擦
B．乙中旱冰鞋装有滑轮是变滑动为滚动来减小摩擦
C．丙中行驶的磁悬浮列车是使接触面分离来减小摩擦
D．丁中传动带打滑时，可以使传送带紧绷，增大压力来增大摩擦
二、填空题（每空1分，共10题，20分）
31．如图所示，烧瓶内装适量的水，塞紧塞子，用打气筒向瓶中打气，当塞子跳起来时，可以看到瓶内出现白雾。这说明，气体膨胀对外___________，自身内能___________。
32．甲、乙两定值电阻的电压与电流关系的图像如图所示，则甲、乙两电阻的阻值之比R甲：R乙=____________；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙=____________。
33．串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是_________联的，安装在教室里的几盏日光灯是________联的．
34．《杭州日报》报道，在杭州动物园内，一位物理老师仅用小小的弹簧测力计和一根长硬棒，粗略测出一头大象的重力。如图，测力计在A点竖直向下拉长硬棒，使其水平静止，
(1)请在图中画出杠杆受到测力计的拉力F1及动力臂L1；
（________）
(2)弹簧测力计的读数为200N，悬点O距弹簧测力计一端9m，距铁笼悬挂点0.06m，不计长硬棒和铁笼的质量，大象的重力为____________N。（g取10N/kg）
35．隔水蒸鸡是烟台常见的一道菜，其做法是:将鸡肉用盘子盛好放在装有清水的汤锅上蒸熟。盘子里的汤汁是水蒸气____形成的(填物态变化名称)，烹饪时，整个房间都能闻到鸡肉的浓香味，这是发生了____现象。烈日下，小王去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的____较大的缘故。
36．物体不能无限地被压缩说明分子间存在着相互作用的_______；导线选用铜做材料是因为铜具有良好的________性；在干燥的日子里，脱毛衣时会听到“噼啪”声，这是________现象．
37．为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的单位是______（填写中文名称），瓦特是______（填写物理量名称）的单位。
38．如图所示，电源电压保持不变，电阻R1、R2的阻值相等，开关S闭合后，电流表的示数为I0，电压表的示数为U0，电路正常工作。一段时间后，电阻R1出现故障，若观察到电流表示数为零，电压表示数接近2U0，则R1______________；若观察到电压表示数为零，电流表示数为2I0， 则R1__________ （两空均选填“断路”或“短路”）。
39．某导体两端的电压为3 V，通过它的电流为0.3 A．10 s内通过导体横截面的电荷量为______C，当通过该导体的电流为0.5 A时，其电阻为______Ω.
40．一个条形磁体，磁性最弱的部分是___________ ，不小心将此 条形磁体从中间甩断后，其中的一截磁体有_________个磁极。
三、实验题（每空1分，共2题，15分）
41．在探究“比较不同物质吸热的情况”实验中，实验装置如图所示：
(1)实验中应取质量______的甲、乙两种液体，分别倒入相同的烧杯中，用相同规格的电加热器加热甲、乙两种液体，使它们升高相同的温度，通过______来比较甲和乙两种液体吸收热量的多少；
(2)某小组实验记录的数据如下表所示，分析实验数据可知：升温较快的是______物质，吸热能力较强的是______物质。（选填“甲”或“乙”）
42．在探究并联电路中干路电流与各支路电流的关系时，某班4组同学从甲、乙、丙、丁四种规格的灯泡中，分别选取两个并联起來接在相同的电源上，组成如图甲所示的电路，然后用一只电流表分别接入电路中A、B、C三处测量电流，记录数据如下表所示．
（1）对于以上测量数据的相关分析，以下说法正确是__________（双选题）．
A．第1组数据没有测量误差
B．选用不同规格的灯进行实验，可使结论更具普遍性
C．分析多组数据是为了减小误差
D．第4组数据的偏差可能是因为电流表未调零引起的
（2）要测量干路电流，需将电流表串联在甲图中的_______处（填“A”、“B”或“C”）．闭合开关，电流表出现如图乙所示现象，原因可能是____________．
四、计算题（每题10分，共2题，20分）
43．为了防止酒驾事故的出现，酒精测试仪已被广泛应用，交警使用的某型号酒精测试仪的工作原理如下图所示。电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
(1)电压表的示数为6V时，电流表的示数为多少？
(2)电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
(3)调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
44．电压表既是测量仪表，同时也是一个接入电路中的特殊电阻．电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1＝3.0kΩ．当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V．求：
(1)电源电压；
(2)电压表的电阻值．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【分析】要解答此题就要理解好内能、热量、温度三个物理量以及它们之间的关系。
【详解】A．热量是一状态量，描述它的术语是“吸收”和“放出”，不能用含有，故A错误；
B．一切物体的分子都在不停的做无规则运动，所以0℃的冰也具有内能，故B正确；
C．内能与物体的质量、温度、状态等因素有关，因此温度高的物体，内能不一定大，故C错误；
D．改变物体内能的方法有：做功和热传递；因此一个物体的温度升高，不一定要从外界吸收热量，可能是对物体做功导致的，故D错误。
故选B。
2、B
【分析】本题考查内能的有关内容
【详解】A．物体的温度越高，内能越大，但不论温度的高低，都具有内能，故A不正确
B．改变内能的两种方式是，做功和热传递，所以做功可以改变物体的内能，故B正确
C．物体的内能增加，温度不一定升高，譬如：晶体熔体过程，晶体需要不断吸收热量，内能不断增加，但温度却保持不变，故C不正确
D．1kg的水和冰有相同的质量，但温度却不同，所以内能不相同，故D不正确
3、C
【详解】由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关．故选C．
4、C
【详解】A．交流电动机利用通电导体在磁场中受力运动的原理工作的，故A不符合题意。
B．动圈式扬声器是利用通电导体在磁场中受力运动的原理工作的，故B不符合题意；
C．动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C符合题意；
D．电磁继电器利用电流的磁效应工作的，故D不符合题意。
5、B
【解析】A．根据可知，吸收的热量与物质的比热容、质量以及升高的温度有关，与物体的温度无关，因此物体的温度越高，吸收的热量不一定多；故A错误；
B．根据分子的热运动可知，物体的温度越高，物体内部分子的无规则运动越剧烈；故B正确；
C．冰在熔化过程中，吸收热量，温度不变，但其内能增加，故C错误；
D．组成物质的分子在不停地做无规则运动，一切物体都具有内能，所以-15℃的冰也具有内能，故D错误。
6、D
【详解】A．由图可知，开关是闭合的，因此该电路为通路状态，故A不符合题意；
B．由图可知，开关是断开的，因此该电路为开路状态，故B不符合题意；
C．由图可知，开关是闭合的，但开关与灯泡之间没有连接的导线，因此该电路为开路状态，故C不符合题意；
D．由图可知，开关是闭合的，但由于灯泡右接线柱与电源的负极有连接的导线，因此引起电源短路，故D符合题意。
7、C
【解析】解答：A. D. 开关都接在并联电路的干路上，闭合开关S后，两灯都发光，不会造成电源短路；B. 两灯串联在电源的两极之间，闭合开关S后，亮灯都发光，不会发生短路；C.闭合开关后，灯泡不发光，会造成电源短路；
8、D
【详解】灯泡亮说明电路中无断路，电压表有示数，说明是电压表两接线柱到电源之间有短路，所以是L2短路。
故选D。
9、D
【详解】AC．若加热相同时间，因为选用的加热器相同，所以两种物质吸收的热量相同，加热相同时间，由图可知，b物质的末温度低，故ＡC错误；
BD．若吸收的热量相同,因为选用的加热器相同,所以加热时间是相同的，由图可知，加热时间相同时，b物质末温度低，b物质温度升高的少，两种不同的物质质量相同。根据c＝可知，b物质的比热容大，故B错误，D正确。
故选D。
10、C
【详解】A．三只灯泡串联且规格相同，它们的电流和电阻都相同，即这三只灯泡两端分得的电压都相同，三只灯泡串联接在12V的电源两端时，每只灯泡两端的电压都为4V；灯泡的额定电压是6V，三个灯泡都不能正常发光，故A错误；
B．由图可知，当灯泡两端的电压是4V时，通过它的电流是0.2A，灯泡的电阻
R==20Ω，
故B错误；
CD．小灯泡的实际电功率：
P=UI=4V×0.2A=0.8W，
故C正确，D错误。
11、B
【分析】对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析。
【详解】因为水的比热容比小石头的大，相同质量的水和小石头比较，吸收相同的热量（都在太阳照射下），水的温度升高的少，湖水是凉凉的，而小石头的温度升高的多，热得烫脚。
故选B。
12、A
【详解】AD、3200imp/kW•h表示每消耗1kW•h的电能，电能表的指示灯闪烁3200次，
指示灯闪烁16次，则消耗的电能
，
电热毯的实际功率
，
故A正确、D错误；
B、该电能表示数为7624.2kW•h，故B错误；
C、10A表示此电能表平时工作的最大电流为10A，故C错误．
13、C
【详解】A．由v=可知，在相等时间t内，两汽车的速度之比等于路程之比，所以速度之比为2:1，故A错误；
BD．甲、乙两车克服阻力做功即为牵引力做功，两汽车的功率相同，由W=Pt可知，在相等时间t内，两汽车做功相等，做功之比为1:1，故BD错误；
C．由W=Fs得，两车的牵引力之比：
= ==1:2，
故C正确。
故选C。
14、B
【详解】A．当变阻器的滑片滑至A端，闭合开关S1和S2，变阻器和灯泡并联，此时灯泡两端的电压等于电源电压，灯泡正常发光；由于开关S1为干路中的开关，因此开关S1断开，电路为断路，灯泡不发光；
B．当开关S1闭合，S2断开，为灯泡的基本电路，并且灯泡两端的电压等于电源电压，故灯泡正常发光．
C．当滑片P滑到B端，同时闭合两个开关，灯泡被短路，因此灯泡不会发光；
D．当滑片P滑到B端，开关S1闭合，S2断开，变阻器和灯泡串联，因为串联电路中各部分电压等于各部分电压之和，因此灯泡两端的电压小于电源电压，故灯泡不会正常发光．
故选 B．
15、C
【分析】电能表是用来测量家庭电路中消耗电能多少的仪器．
【详解】A、电流表是测量电流的仪表；故A错误；
B、电压表是测量电压的仪表；故B错误；
C、电能表是用来测量电功的多少也就是消耗电能多少的仪器；故C正确；
D、变阻器可以改变其接入电路中电阻大小，不能够测量电能；故D错误．
故选C．
16、D
【解析】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。
因电源电压保持不变，
所以，滑片移动时，电压表的示数不变，故C错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R1的电流不变，即电流表A1的示数不变，故A错误；
当滑片P从中点向右移时，变阻器接入电路中的电阻变大，
由I＝可知，通过R2的电流变小，
由P＝UI可知，R2的电功率变小，故B错误；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，故D正确。
故选：D。
17、A
【解析】试题分析：（1）在做功冲程中，汽油机将内能转化为机械能，由此获得动力；
（2）晶体在熔化时吸热温度不变，内能增大；
（3）热机在工作时不可避免地有能量的损耗与散失；
（4）物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．
解：
A、在做功冲程中，燃料燃烧生成高温高压的燃气，燃气推动活塞运动，活塞从而带动曲轴转动，使汽车获得动力，在此过程中，将内能转化为机械能，故A正确；
B、冰是晶体，在熔化过程中吸收热量，温度不变，内能增大，故B错误；
C、热机在工作时不可避免地有能量的损耗与散失，故汽油机的效率不可能达到100%，故C错误；
D、端午节粽子飘香，是因为粽子香气中含有的分子是在不断运动的，向四周扩散，使人们闻到粽子的香气，故D错误．
故选A．
点评：本题考查了多个与热学有关的知识点，对每一个知识的理解要深入，这样才能在一些类似的说法中准确做出判断，这也是物理常考的内容．
18、B
【详解】A．铁块很难被压缩，这说明分子之间存在相互作用的斥力，故A错误；
B．原子由原子核和核外电子组成，原子核带正电，核外电子带负电，整体不显电性，故B正确；
C．原子由原子核和核外电子组成，电子带负电，故C错误；
D．拍打衣物可以将尘土拍出，是利用了惯性，灰尘为固体小颗粒，不属于分子，故D错误。
19、B
【解析】由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，
当滑片向右移动时，接入电路的电阻变大，电路的总电阻变大，
根据I＝可知，电路中的电流变小，即电流表的示数变小；
根据U＝IR可知，R1两端的电压变小，即电压表的示数变小；
根据R1＝可知，电压表与电流表示数之比不变。
故选：B。
20、C
【详解】比较不同物质的比热容，应使用相同的热源，控制质量相同的不同液体相同时间内吸热相同，通过温度的变化来判断不同液体的吸热能力；
比较不同燃料的热值，根据控制变量法，要使用质量相同的不同燃料完全燃烧后使相同质量的同种液体吸热，通过比较液体升高的温度，得出不同燃料放出热量的多少，故两个实验都需要控制相同的液体质量，ABD错误，只有C正确．
21、D
【详解】ABC．由电路图可知，只闭合开关S时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；若再闭合开关S1时，R1被短接，电压表测R2两端的电压，也是测量电源的电压，电压表示数变大；电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故ABC错误；
D．电压表示数与电流表示数的比值前后两次都等于R1的阻值，则其比值不变，故D正确。
故选D。
22、D
【详解】根据红、黄、绿信号灯每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可独立工作，所以三个灯应并联，且各有一个开关控制，干路上没有开关，故ABC不符合题意，D符合题意。
故选D。
23、C
【详解】A. 灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路．灯泡不发光．不符合题意．B. 灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光．不符合题意．C. 灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光．符合题意．D. 灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路．灯泡不发光．不符合题意．故选C.
【点睛】
灯丝的两端分别和金属螺纹壳、金属触头相连，当灯丝的两端与电源正负极构成通路时，灯泡发光．
24、D
【详解】A．此实验中，小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A正确，不符合题意；
B．两根电阻丝的材料一样，横截面积不同，运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系；运用转换法，电阻的大小通过比较小灯泡的亮度来判断；所以，本实验主要探究方法有控制变量法和转换法，故B正确，不符合题意；
C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C正确，不符合题意；
D．根据控制变量法可知，探究导体电阻大小和材料的关系，应改变导体的材料，而由题知a、b两合金丝的材料相同，所以，不能探究导体电阻大小和材料的关系，故D错误，符合题意．
25、C
【详解】1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度、放出热量的多少等均无关，故AB错误；热机用来做有用功的能量与燃料完全燃烧放出的能量之比叫做热机的效率，使燃料燃烧更充分，可以增大有效利用的能量，提高热机的效率，故C正确；热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃料的热值无关，故D错误，故选C．
26、B
【详解】橡皮的主要成分是橡胶，橡胶、塑料、玻璃都是绝缘体；铅笔芯的主要成分是石墨，为导体。故选B。
27、A
【详解】弹簧的弹力为：
物体A处于静止状态，那么它受到向上的弹力F，细线的拉力，向下的重力，即：
代入数据解得：
物体B处于静止状态，它受到向下的重力，向下的弹力F，向上的支持力，即：
代入数据解得：
故选A。
28、B
【解析】由题意知开关s甲和灯L乙串联，开关s乙和灯L甲串联，两灯为并联关系，故选B。
29、B
【分析】本题考查电流通过导体产生的热量与哪些因素有关的实验，应用控制变量法和串并联电路电流电压关系分析求解。
【详解】A．两个电阻串联，控制通过两个电阻电流相等，通电时间相同，故A项错误；
B．甲实验中通过两个电阻的电流相等，通电时间相同，则通电一段时间后左右两侧容器内空气吸收的热量之比为
故B项正确；
C．乙实验中，右侧两个5Ω的电阻并联，再与左侧5Ω的电阻串联，加热盒内电阻的阻值相同加热时间相同，但电流不同，是为了研究电流产生的热量与电流的关系，故C项错误；
D．乙实验中，通过左侧容器电阻的电流等于通过右侧容器中电阻电流的二倍，即
则，通电一段时间后，左右两侧容器内空气吸收的热量之比为
故D项错误。
故选B。
30、A
【分析】增大摩擦力的方法：增大压力，增大接触面粗糙程度；减小摩擦力的方法：减小压力，减小接触面粗糙程度，用滚动代替滑动，使接触面脱离。
【详解】A．体操运动员在手上涂防滑粉是为了在压力一定时，增大接触面的粗糙程度、增大摩擦力，故A错误，符合题意；
B．旱冰鞋装有滑轮是变滑动为滚动来减小摩擦，故B正确，不符合题意；
C．磁悬浮列车根据同名磁极相互排斥，使列车和铁轨之间相互脱离来减小摩擦，故C正确，不符合题意；
D．传动带打滑时，在接触面粗糙程度一定的情况下，采用增大压力的方法来增大摩擦，可以使传送带紧绷，故D正确，不符合题意。
故选A。
【点睛】
摩擦力的大小与压力和接触面的粗糙程度有关，增大和减小摩擦需要从这两个方面进行分析，注意生活中与摩擦有关的现象，多观察、多思考。
二、填空题（每空1分，共10题，20分）
31、做功 减小
【详解】[1][2]烧瓶内装适量的水，塞紧塞子，用打气筒向瓶中打气，当塞子跳起来时，可以看到瓶内出现白雾，是因为气体膨胀对外做功，自身的内能减小，温度降低，水蒸气液化形成白雾。
32、2：1 1：2
【详解】[1]对于电阻甲，当甲两端的电压为3V时，通过的电流为0.3A，电阻
，
对于电阻乙，当乙两端的电压为3V时，通过的电流为0.6A，电阻
，
所以
；
[2]甲、乙两电阻产生的热量之比
。
33、串 并
【解析】小彩灯中有一只灯泡不亮，一串彩灯都不亮，所以是串联的；教室里的灯其中一个不发光，其他的灯仍可以正常发光，所以是并联的．
34、 3×104
【详解】(1)[1]杠杆受到弹簧测力计的拉力从A点画出，沿着弹簧测力计的方向向下，力臂为支点O到该力的距离，如图。
(2)[2]根据杠杆的平衡条件“动力×动力臂=阻力×阻力臂”可得
代入数据可得，大象的重力为
35、液化 扩散 比热容
【分析】本题综合考查液化、扩散现象、比热容相关知识，根据基本概念求解即可。
【详解】[1]由于鸡与水不接触，所以盘子里的汤汁是水蒸气液化形成的。
[2]烹饪时，整个房间都能闻到鸡肉的浓香味，这是发生了扩散现象，是分子不停运动的结果。
[3]水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大的缘故。
36、斥力 导电 摩擦起电
【详解】由于分子间有相互作用的斥力，所以物体不能无限压缩；铜具有良好的导电性，所以可以选铜材料做导线；脱毛衣时听到的“噼啪”声，是因为在干燥的空气中，衣服产生了摩擦起电现象．
37、焦耳 功率
【详解】[1][2]焦耳是能量和做功的国际单位，1焦耳能量相等于1牛顿力的作用点在力的方向上移动1米距离所做的功；瓦特是功率的单位，功率是描述做功快慢的物理量。
38、断路 短路
【详解】[1]假设R1短路，R2是接入电路中的，电路中是有电流，电流表有示数，不为零，电压表没有示数，这与题中条件不符合，所以R1不是短路；假设R1断路，那么电路中是没有电流的，电流表示数为零，电压表的示数接近电源电压大小，由于电路没出现故障前，电压表的示数为U0，即，电源电压的大小是
所以出现故障后，电压表的示数接近2U0，这情况与题中条件相符合，所以是R1断路。
[2]由上述可知，R1短路时，电压表没有示数，电流表有示数，其大小是
这情况与题中条件相符合，所以若观察到电压表示数为零，电流表示数为2I0， 则R1短路。
39、3 10
【详解】由可得10s内通过导体横截面的电荷量：
Q＝It＝0.3A×10s＝3C；
由欧姆定律可知导体的电阻：，
电阻是导体本身的一种性质，与其两端的电压和通过的电流无关，当通过该导体的电流为0.5A时，导体的阻值不变仍为10Ω。
40、中间 两
【详解】[1]条形磁体的两端磁性最强，磁性最弱的部分是中间。
[2] 任何磁体都有两个磁极，不小心将条形磁体从中间甩断后，其中的一截磁体有两个磁极。
三、实验题（每空1分，共2题，15分）
41、相同 比较加热时间的长短 乙 甲
【详解】(1)[1][2]探究“比较不同物质吸热的情况”实验，根据控制变量法，应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中；用相同的电加热器加热，加热相同的时间，放出的热量就是相等的，甲和乙吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的。
(2)[3][4]由表中实验数据可知，同样加热1min，甲升高4℃，乙升高8℃时，乙升温较快；若两液体升高相同的温度，甲需要加热更长的时间，即吸收更多的热量，所以甲物质的吸热能力强。
42、BD C 电流表正负接线柱接反了
【详解】(1)[1]A．测量误差只能减小，不能避免，第1组数据也有测量误差，故A错误；
B．选用不同规格的灯进行实验，是为了得出具有普遍性的结论，故B正确；
C．分析多组数据，是为了避免实验的偶然性，得出具有普遍性的结论，故C错误；
D．3、4两组都是用甲丁两灯泡做的实验，第4组数据比第3组数据偏大，可能是因为测量前电流表指针没有调零所致，故D正确。
(2)[2]要测量干路电流，需将电流表串联在甲图中的干路上，C点在干路，故应接在C点。
[3]在测量电流时，出现图示指针反向偏转的问题，是因为电流从“-”接线柱流入了，即电流表连接存在的错误是正负接线柱接反了。
四、计算题（每题10分，共2题，20分）
43、 (1)；(2)；(3)
【分析】本题结合酒精测试仪考查欧姆定律的应用，调零时酒精浓度是0，此时的电阻为60Ω，在根据欧姆定律求解。
【详解】由图可知，电阻R1、R2串联，电压表测量R2两端电压，电流表测量电路中的电流。
(1)由题意可知，使用前，酒精浓度为0时，R2的电阻为60Ω，电压表的示数为6V，
通过电路的电流为
(2)电压表的示数为6V时，滑动变阻器R1的电阻值
(3) 调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A时，滑动变阻器的电压为
电压表的示数为
答：(1)电压表的示数为6V时，电流表的示数为；
(2)电压表的示数为6V时，滑动变阻器R1的电阻值为；
(3)调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A，此时电压表的示数为。
44、（1）4.5V （2）
【解析】（1）当闭合开关S1 、S2 时，电路在只有电压表，且电压表测电源的电压，其示数即为电源的电压：U=4.5V；
（2）只闭合开关S1 时，电压表与电阻R1 串联，电压表的示数就是电压表两端的电压，即UV =3V，所以，R1 两端的电压：U1 =U-UV =4.5V-3V=1.5V，
因串联电路各处的电流相等，所以，电路中的电流：I=U1/R1=UV/RV，即RV =6000Ω=6kΩ．
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
组别
L1规格
L2规格
IA/A
IB/A
IC/A
1
甲
甲
0.12
0.12
0.23
2
乙
丙
0.15
0.20
0.35
3
甲
丁
0.12
0.14
0.26
4
甲
丁
0.16
0.18
0.30
