2023年广东省肇庆市端州区地质中学九年级物理第一学期期末考试模拟试题含解析

这是一份2023年广东省肇庆市端州区地质中学九年级物理第一学期期末考试模拟试题含解析，共24页。试卷主要包含了答题时请按要求用笔，如图所示，开关闭合后等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，电磁铁左侧的C为条形磁铁，右端的D为软铁，A、B是电源两极。则（ ）
A．若A为电源的负极，则C、D都被吸引
B．若A为电源的正极，则C、D都被排斥
C．若B为电源的负极，则C、D都被吸引
D．若B为电源的正极，则C被排斥、D被吸引
2．关于分子动理论及有关现象的叙述，下列说法中正确的是（ ）
A．物质都是由原子 构成的B．扩散现象表明分子是很小的微粒
C．只有气体和液体能发生扩散现象D．分子间的引力和斥力同时存在
3．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ）
A．太阳能、风能和核能都是可再生能源
B．光纤通讯是依靠超声波来传递信息的
C．在通常情况下，铜、碳棒和陶瓷都属：于导体
D．秦山核电站是利用原子核裂变释放的核能来发电的
4．图为某电磁炉与液晶电视的产品铭牌。当它们在正常工作时，下列说法中正确的是
A．电磁炉比液晶电视电流做功多B．电磁炉比液晶电视消耗电能快
C．电磁炉比液晶电视通过的电流小D．电磁炉比液晶电视的实际电压大
5．如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为
A．0.3 A
B．0.6 A
C．0.9 A
D．1.2 A
6．如图是测电笔的构造图，下列说法正确的是（ ）
A．测电笔中的电阻，阻值较小B．使用测电笔时，人与测电笔是并联的
C．使用测电笔时，手必须接触笔尖金属体D．正确使用测电笔检测火线时，氖管会发光
7．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
8．如图所示的电路中，甲、乙、丙为电流表或电压表。闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（ ）
A．甲为电流表，乙、丙为电压表B．乙为电压表，甲、丙为电流表
C．甲为电压表，乙、丙为电流表D．乙为电流表，甲、丙为电压表

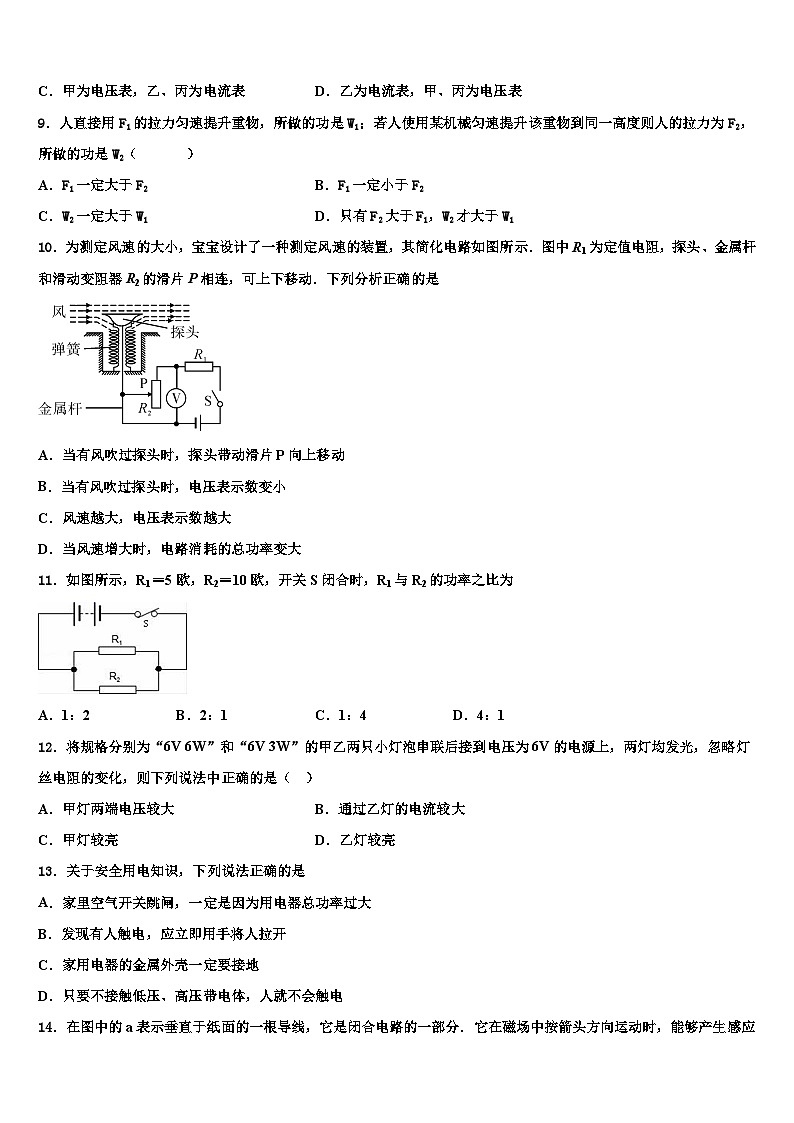

9．人直接用F1的拉力匀速提升重物，所做的功是W1；若人使用某机械匀速提升该重物到同一高度则人的拉力为F2，所做的功是W2（ ）
A．F1一定大于F2B．F1一定小于F2
C．W2一定大于W1D．只有F2大于F1，W2才大于W1
10．为测定风速的大小，宝宝设计了一种测定风速的装置，其简化电路如图所示．图中R1为定值电阻，探头、金属杆和滑动变阻器R2的滑片P相连，可上下移动．下列分析正确的是
A．当有风吹过探头时，探头带动滑片P向上移动
B．当有风吹过探头时，电压表示数变小
C．风速越大，电压表示数越大
D．当风速增大时，电路消耗的总功率变大
11．如图所示，R1＝5欧，R2＝10欧，开关S闭合时，R1与R2的功率之比为
A．1：2B．2：1C．1：4D．4：1
12．将规格分别为“6V 6W”和“6V 3W”的甲乙两只小灯泡串联后接到电压为6V的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）
A．甲灯两端电压较大B．通过乙灯的电流较大
C．甲灯较亮D．乙灯较亮
13．关于安全用电知识，下列说法正确的是
A．家里空气开关跳闸，一定是因为用电器总功率过大
B．发现有人触电，应立即用手将人拉开
C．家用电器的金属外壳一定要接地
D．只要不接触低压、高压带电体，人就不会触电
14．在图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，能够产生感应电流的是（ ）
A．B．C．D．
15．下列描述不属于人们用来解释热现象的分子动理论的初步知识的是（ ）
A．常见的物质是由大量的分子、原子构成的
B．物质内的分子在不停地做热运动
C．分子之间存在引力和斥力
D．分子是由原子组成的
16．两个相同的容器分别装有甲、乙两种液体,用同一热源分别加热,液体温度与加热时间的关系如图所示,则
A．若甲、乙两种液体的质量相同，则甲液体的比热容小于乙液体的比热容
B．若甲、乙为同种液体，则乙液体的质量较小
C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多
D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比
17．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是
A．电磁继电器与发电机工作原理相同
B．电磁继电器与电动机工作原理相同
C．电磁铁工作时，上端为S极
D．当有人闯入保密室时， b灯亮
18．下列估计符合生活实际的是（ ）
A．教室里一盏日光灯工作时的电流约1AB．适合人洗澡的温度约为60℃
C．正常人的脉搏一分钟约15次D．两个鸡蛋的重力约1N
19．如图所示电路，当开关闭合，两灯正常发光．使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是
A．灯L1被短接B．灯L2被短接C．灯L1断路D．灯L2断路
20．用如图a所示的装置既可探究电流产生的热量与什么因素有关，又可以探究不同物质的吸热能力；图 b 是在探究 A、B 两种不同液体的吸热能力时，根据测量的数据绘制的图象。下列分析不．正．确．的是
A．若用图 a 装置探究电流产生的热量与电阻的关系，则前提是两瓶中液体的质量相等，甲乙电阻丝的电阻值不同，两瓶中煤油的初温可以不同
B．研究电热与电阻关系时，电热的多少是通过比较两瓶中温度计示数的变化来判 断的，这种研究方法称为转换法
C．若用图a装置探究不同物质的吸热能力，则前提是两烧瓶中所装液体的质量相等，甲乙电阻丝的电阻值相同
D．分析图乙可知，B液体的吸热能力比A液体的吸热能力强
21．据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（ ）
A．电风扇B．手摇发电机
C．磁悬浮列车D．电磁起重机
22．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（ ）
A．0.4WB．1.6WC．4.0WD．无法确定
23．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是
A．B．C．D．
24．电能表上的“千瓦时”，是下列哪个物理量的单位（ ）
A．电流B．电压C．电阻D．电功
25．下列图中所示的家用电器，利用电流的热效应工作的是
A．电暖气 B．洗衣机
C．电风扇 D．电视机
26．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
27．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W
28．如图所示，金属棒ab向右运动时，灵敏电流计的指针会向右摆动，如图所示四种情况而产生的电流方向与如图相同的是( )
A．B．C．D．
29．如图所示，电源电压恒定．闭合开关S1、S2， 电压表示数为9V，电流表示数为1.5A；断开开关S2， 电压表示数为6V．则R1和R2的阻值分别是
A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω
30．智能手环可随时记录佩戴人的运动数据，且能将数据无线传输到手机上显示，如图所示，将数据从智能手环无线传输到手机是利用（ ）
A．光纤B．电磁波C．超声波D．次声波
二、填空题（每空1分，共10题，20分）
31．人用手拍桌子时手会感觉到疼痛，是因为力的作用是______的，守门员把飞向球门的球踢回去，踢球的力改变了足球的______。
32．电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(选填：“短路”、“断路”或“正常”)
(1)L0不亮，说明该支路_______．
(2) L0正常发光，说明该支路_______．
(3) L0发光呈暗红色，说明该支路________．
33．如图所示，在斜面上将一个重600N的物体匀速拉到高处，沿斜面向上的拉力F=400N，拉动的距离s=4.5m，提升高度h=1.8m。则拉力F做的功为________J。此过程中斜面的机械效率为________。
34．如图所示，在探究通电螺线管的磁场特点实验中，螺线管上方的小磁针的右端是_____（选填“N”或“S”）极，电源的左端是_____（选填“正”或“负”）极。
35．橡胶棒与毛皮摩擦，橡胶棒由于_____电子而带_____电．把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带_____电．
36．如图为一款火箭动力自行车，最快行驶速度可达333km/h。燃料在燃烧罐燃烧后向火箭尾部喷射出650℃的高温水蒸气，自行车即可获得向前的巨大推力，从而高速前进。图中火箭动力自行车尾部产生大量的白气，是因为水蒸气发生了_________（填物态变化名称），该自行车燃料主要是液态氢，这是利用了氢燃料_________大的特性。
37．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小明分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率过大。
38．已知电阻R1∶R2＝3∶5，将它们串联在电路中时，它们的电压之比为______；若将它们并联在电路中时，它们的电压之比为______。
39．小明做单臂俯卧撑运动，如图所示．他的重心在M点，所受重力为600N，他将身体撑起处于平衡状态时，手掌处的支撑力（即动力）为____N，此过程中，小明的身体是一个_____（省力/费力/等臂）杠杆。
40．现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的______，房间里各用电器之间是____联的．
三、实验题（每空1分，共2题，15分）
41．小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用图所示的实验装置.请仔细观察甲、乙两图.
（1）实验是通过观察两个U形管中______的变化来比较电流通过电阻丝产生的热量的多少.
（2）你认为甲图所示的装置是用来研究电流听过电阻丝产生的热量与______的关系.
（3）乙图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系.
（4）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是______.
42．探究物质的吸热能力，通常有两种方案：
方案一：取相同质量的两种物质，吸收相等的热量，比较温度的变化；
方案二：取相同质量的两种物质，升高相同的温度，比较吸收的热量；
(1)该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，这其中运用了常用的科学探究方法，即_____；
(2)在该实验中利用了“转化思想”，即用_____来表示液体甲和液体乙吸收热量多少；
(3)下表是小明探究甲、乙两种液体的吸热能力时记录的实验数据
分析表中信息，小明采用的是_______（选填“方案一”或“方案二”）；分析表中数据，可得出的结论：液体甲的比热容_____液体乙的比热容（选填“大于”、“小于”或“等于”）；
(4)如果甲、乙两种液体都可作为发动机冷却液，从物质吸热能力角度考虑，应选_____液体作发动机冷却液。
四、计算题（每题10分，共2题，20分）
43．某款电热饼铛，如图甲，图乙为其加热原理电路图，R1、R2分别为上盘和下盘的发热电阻。某次烙饼加热和保温时的功率随时间变化关系如图丙，当温度达到200℃时S1自动断开，电热饼铛处于保温状态，在保温2min后，断开S。已知R1= 55Ω，求：
(1)该电饼铛正常加热时的总电流；
(2)通过计算确定R2的电阻；
(3)本次烙饼共消粍的电能。

44．如图所示，薄壁柱形容器A与实心正方体B放置在水平地面上。容器A中装有水，底面积为1.5×10-2米2，实心正方体B的边长0.1米。现将实心柱体B浸没在容器A中，分别测出正方体B放入前后水对容器底部压强p水、容器对水平地面的压强p容，如下表所示。求：
（1）放入正方体前，容器中水的深度h。
（2）正方体的质量mB。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】A．若A为电源的负极，根据安培定则，电磁铁的左端为N极，右端为S极，根据极性的性质和磁体的性质，C、D都被吸引，故A符合题意；
B．若A为电源的正极，根据安培定则，电磁铁的左端为S极，右端为N极，根据极性的性质和磁体的性质，C被排斥，D被吸引，故B不符合题意；
C．若B为电源的负极，根据安培定则，电磁铁的左端为S极，右端为N极，根据极性的性质和磁体的性质，C被排斥，D被吸引，故C不符合题意；
D．若B为电源的正极，根据安培定则，电磁铁的左端为N极，右端为S极，根据极性的性质和磁体的性质，C、D都被吸引，故D不符合题意。
故选A。
2、D
【解析】A．物质是由分子组成的，分子是由原子组成的，故A错误；
B．扩散现象表明分子是运动的，故B错误；
C．固体、液体、气体都能发生扩散现象，故C错误；
D．分子间同时存在相互作用的引力和斥力，故D正确。
3、D
【详解】A．太阳能、风能都是可再生能源，核能属于不可再生能源，该选项错误；
B．光纤通讯是依靠激光（电磁波的一种）来传递信息的，该选项错误；
C．错误、在通常情况下，铜、碳棒属于导体，陶瓷属于绝缘体，该选项错误；
D．正确，秦山核电站是利用原子核裂变发生链式反应释放的核能来发电的，该选项正确。
故选D。
4、B
【详解】A．根据得电流做功的多少除了和电功率有关还跟通电时间有关，故A错误；
B．根据得在相同的时间内电功率大用电器消耗的电能多，电功率是反映电流做功快慢的物理量，故B正确；
C．根据知电功率大的用电器，通过的电流比较大，所以电磁炉比液晶电视通过的电流大，故C错误；
D．电磁炉比液晶电视的实际电压大或小还有电磁炉和液晶电视的实际电压一样大三种情况都有可能，故D错误。
5、C
【详解】由电路图可知，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A， R1与R3串联，电流表测电路中的电流，因串联电路中各处的电流相等，由 可得，电路中电流是： (1)；接b时, R2与R3串联，电流表测电路中的电流，电流表的示数是： (2)，如图电源电压U恒定，电阻R3恒定，分析等式(1) (2)可知，C选项正确．
6、D
【详解】AB．火线和大地之间的电压是220V，人站在大地上，加在测电笔和人之间的电压是220V，测电笔和人是串联的，串联的电阻起分担电压的作用，测电笔的电阻很大，分担的电压很大，人分担的电压很小，不高于36V，不会对人造成危害，故AB项错误；
C．使用测电笔时，手不能接触笔尖金属体，否则会发生触电事故，故C项错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触火线，氖管会发光，故D项正确。
故选D。
7、D
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P= I2R可知，电路中的电流变小，即电流表的示数变小，故AB错误；由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C错误、D正确．
8、D
【详解】若要使小灯泡L1、L2均能发光，并且组成串联电路，则电流从电源正极流出后，会依次流经L1、L2，故甲和丙必为电压表；电流通过L1、L2后流经乙后回到负极，则乙必为电流表。
故选D。
9、C
【解析】AB．直接用F1的力匀速提升重物，则
F1=G，
使用滑轮匀速提升该重物，由于滑轮种类不清楚，F2与G的大小关系不能判断，则无法比较F1与F2的大小．故A、B均错误；
CD．直接用F1的力匀速提升重物，所做的功是：
W1=W有用=Gh；
使用滑轮匀速提升该重物到同一高度，即
W有用=Gh；
但由于至少要克服摩擦力做额外功，故
W2=W有用+W额外，
则
W2＞W1，
故C正确、D错误。
故选C。
10、C
【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律和串联电路的分压特点可知变阻器两端的电压，根据电功率的公式可判断总功率的变化．
【详解】由电路图可知，R1与R2串联，电压表测变阻器R2两端的电压，电流表测电路中的电流；
A、当有风吹过探头时，探头下表面空气流速快、压强小，上表面空气流速慢、压强大，所以探头向下移动，同时滑片P向下移动，故A错误；
B、当有风吹过探头时，滑片P向下移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，其两端的电压也会变大，即电压表示数变大，故B错误；
C、由前面的分析可知，风流越大，滑片越向下，变阻器连入电路的电阻越大，其两端的电压也会越大，即电压表示数越大，故C正确；
D、当风速增大时，变阻器连入电路的电阻变大，电路中的总电阻变大，根据可知电路消耗的总功率变小，故D错误．
故选C．
11、B
【解析】R1、R2并联，所以U1＝U2， 。
故选：B。
12、D
【分析】两灯泡的额定电压相等，根据比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据比较两灯电压关系，根据比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】AB．根据得，两灯的电阻分别为
串联时电流处处相等，乙的电阻大，根据可知，乙灯两端的电压大，故AB错误；
CD．根据可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C错误、D正确。
故选D。
【点睛】
重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
13、C
【解析】A. 当电路发生短路或用电器的总功率过大时，空气开关会发生跳闸现象，故A错误。
B. 发现有人触电要立即切断电源或用干燥的木棍将电线挑开，使触电人脱离电源，故B错误；
C. 带金属壳的用电器之所以接地是为了在发生漏电时能让电流流入大地，而不是进入人体，也就是说为了人的使用安全，故C正确。
D. 安全用电的原则是不接触低压，不靠近高压带电体故D错误；
故选：C.
14、D
【详解】判断能否产生感应电流，关键是看导体是否做“切割”磁感线运动．
A、C 导体向上或向下运动时，与磁感线平行，不切割磁感线，不产生感应电流，故AC错误；
B、导体静止，没有做切割磁感线运动，不产生电流，故B错误；
D、导体向左运动时，切割磁感线运动，能产生电流，故D正确；
15、D
【详解】A、物体由物质组成，物质由分子或原子组成，属于分子动理论的基本观点，不符合题意； B、构成物质的分子永不停息地做无规则运动，属于分子动理论的基本观点，不符合题意；C、分子之间同时存在相互作用的引力和斥力，属于分子动理论的基本观点，不符合题意； D、分子是由原子组成的，与分子动理论没有关系，符合题意．故选D．
16、A
【解析】A、由公式Q吸=cm△t变形可得：，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度高，所以甲比乙液体的比热容小，故A正确；
B、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，则甲、乙的比热容相同，由图象可知，吸收相同热量时，甲液体升高的温高，所以甲比乙液体的质量小，故B错误；
C、由题意可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，比热容相同，吸收相同的热量，则液体的温度变化与它们的质量成反比，故D错误。
故选A。
17、D
【详解】AB．电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB不符合题意．
C．根据安培定则可知，电磁铁工作时，上端为N极，故C不符合题意．
D．当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D符合题意．
18、D
【详解】A．家用电风扇的工作电流约0.2A，教室中日光灯的工作电流与此差不多，在0.2A左右。故A项不符合实际；
B．人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到60℃．故B项不符合实际；
C．正常情况下，人的脉搏跳动一次的时间接近1s，1min跳动的次数在70次左右。故C项不符合实际；
D．两个鸡蛋的质量在
左右，受到的重力为
故D项符合实际。故选D。
19、D
【详解】首先分析电路，此电路是串联，电压表测量灯泡L2当使用中发现两灯突然熄灭，说明是断路，电压表示数增大，则故障可能是电压表并联的L2断路了，正确选D．
20、D
【解析】A. 探究电流产生的热量与电阻的关系，要控制的变量有：两瓶中同种液体的质量相等，通电时间相同，电流相同，研究甲乙电阻丝的电阻值大小与两瓶中煤油的温度变化的关系，因此两瓶中煤油的初温可以不同，故正确，不符合题意；
B. 研究电热与电阻关系时，电热这个物理量不好测量，电热的多少可以通过比较两瓶中温度计示数的变化来判断的，这种研究方法称为转换法，故正确，不符合题意；
C. 若用图a装置探究不同物质的吸热能力，则前提是两烧瓶中所装不同种液体，液体质量相等，甲乙电阻丝的电阻值相同，比较两瓶中温度计示数的变化来判断，故正确，不符合题意；
D. 分析图乙可知，AB两种液体吸收相同的热量，B液体升温快，A液体升温慢，A液体的吸热能力强，故错误，符合题意。
故选D.
21、A
【解析】由题意可知，电磁弹射器的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、手摇发电机的工作原理是电磁感应现象，故B不符合题意；
C、磁悬浮列车是利用了磁极间的相互作用规律来工作的，故C不符合题意；
D、电磁起重机是利用电流的磁效应工作的，故D不符合题意。
故选：A。
22、B
【详解】电阻两端的电压变化，电阻保持不变，当电阻两端的电压为6V时，通过电阻的电流为
I1=
当电阻两端的电压为10V时，通过电阻的电流为
I2=
电流变化量
I=I2−I1=−=0.1A
解得：
R=40
由P=得该电阻的电功率变化：
P=P2−P1==1.6W
故B符合题意，ACD不符合题意。
故选B。
23、D
【详解】滑动变阻器要串联在电路中，采取“一上一下”的连接方式．由题图可知，
A、连在电路中的电阻线为AP，当滑片P向右移动时，AP长度变大，滑动变阻器电阻变大，故A不符合题意．
B、当滑片P向右移动时，电阻丝AP长度变大，滑动变阻器电阻变大，故B不符合题意．
C、滑动变阻器两个下接线柱连接在电路中，滑动变阻器的电阻丝全部接在电路中，移动滑片P，电阻不变，故C不符合题意．
D、滑动变阻器连入电路中的部分为PB，当滑片向右移动时，PB变短，电阻变小，D符合题意为答案．
24、D
【详解】A．电流的国际单位是安培，不符合题意；
B．电压的国际单位是伏特，不符合题意；
C．电阻的国际单位是欧姆，不符合题意；
D．电功的单位有焦耳和千瓦时，符合题意。
故选D。
25、A
【详解】利用电流热效应工作，即电流做功，电能全部转化为内能．
A. 电暖器利用电流的热效应工作，电能全部转化为内能，符合题意；
B. 洗衣机工作时，电能通过电机主要转化为机械能，故B不符合题意；
C. 电风扇工作时，电能通过电机主要转化为机械能，故C不符合题意；
D. 电视机工作时，利用电流处理信息，将电能转化为光能和声音，一部分转化为内能，故D不符合题意．
26、D
【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；根据欧姆定律求出电压表的示数最大时电路中的电流，然后根据欧姆定律的应用求滑动变阻器接入电路的最大阻值；根据定值电阻允许通过的最大电流、滑动变阻器允许通过的最大电流、电流表的量程确定电路中的最大电流；根据欧姆定律的应用求出定值电阻R1两端的最大电压，然后根据串联电路电阻规律求出滑动变阻器两端的最小电压，再利用欧姆定律的应用求出滑动变阻器接入电路中的最小阻值；最后根据P＝UI求出电路消耗的最大功率和最小功率。
【详解】A．由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当电压表的示数U2=3V时，电路中的电流：
，
此时滑动变阻器接入电路的阻值最大：
，
因串联电路中各处电流相等，R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，所以最大电流为0.5A，则A错误；
BC．R1两端电压最大：
，
因为串联电路两端电压等于各部分电压之和，所以滑动变阻器两端的最小电压：
，
此时滑动变阻器接入电路的最小阻值：
，
因此电压表的示数范围为1V～3V，滑动变阻器连入电路的阻值范围为2Ω～10Ω，则BC错误；
D．当电路中的电流最大时，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，即
，
当电路中的电流最小时，滑动变阻器接入电路中的电阻最大，电路消耗的总功率最小，即
，
故电路的总功率范围为1.8W～3W，则D正确；
故选D。
27、B
【详解】A．电水壶工作时，将电能转化为内能给水加热，是利用电流的热效应工作的，A正确，故A不符合题意；
BC．3000r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，转盘转30r，消耗的电能：
W＝kW•h＝0.01kW•h＝3.6×104J，
故B错误，符合题意；C正确，不符合题意；
D．电水壶正常工作的时间
t＝1min＝60s，
电水壶的实际功率：
P＝＝＝600W，
因为电水壶在额定电压下工作，所以电水壶的额定功率：
P额＝P＝600W，
故D正确,不符合题意。
故选B。
28、C
【详解】金属棒ab向右运动时，在磁场中做切割磁感线运动，灵敏电流计的指针会向右摆动说明电路中有电流产生，这种现象就叫电磁感应，产生的电流叫感应电流；图中磁感线的方向是由上向下，导体向右运动，感应电流的方向与磁场方向和导体切割磁感线运动方向有关，当其中一个因素改变时，电流的方向改变，两个因素都改变时，电流的方向不变。
A．磁感线的方向改变，但是导体切割磁感线运动方向没有改变，产生的电流方向与题中电流方向相反，不符合题意；
B．磁感线的方向没有改变，导体切割磁感线运动方向改变，产生的电流方向与题中电流方向相反，不符合题意；
C．磁感线的方向和导体切割磁感线运动方向都改变，产生的电流方向不变，符合题意；
D．没有做切割磁感线运动，不能产生感应电流，不符合题意。
29、B
【详解】(1)开关S1、S2闭合时的等效电路图如图1所示，
由电路图知,电源电压U=UV=9V，
电阻R1的阻值R1===6Ω；
(2)开关S1闭合、S2断开时的等效电路图如图2所示，
电阻R2两端的电压U2=U−U1=9V−6V=3V，===,则R2=R1=×6Ω=3Ω；故选B.
30、B
【详解】将数据从智能手环无线传输到手机是通过电磁波以无线的方式向手机发送运动的统计数据，故应选B．
二、填空题（每空1分，共10题，20分）
31、相互 运动状态
【解析】手拍桌子感到手痛，主要是说明了手对桌子施加了力，桌子也对手施加了力，所以手感到痛，表明物体间力的作用是相互的；
足球即将入门，守门员及时将足球踢回去，足球改变了运动的方向。说明力可以改变物体的运动状态。
32、断路 短路 正常
【详解】(1)[1] L0不亮，说明该支路不能形成通路，发生了断路；
(2)[2] L0正常发光，说明检验灯两端的电压是220V，该支路发生了短路；
(3)[3] L0发光呈暗红色，说明检验灯两端的电压小于220V，该支路是正常．
【点睛】
本题考查了用检验灯检查电路的故障，根据断路、短路、正常电路表现出的现象判断．
33、1800 60
【详解】[1][2]拉力做功为
W总=Fs=400N×4.5m=1800J
克服重力做功为
W有=Gh=600N×1.8m=1080J
则此过程中斜面的机械效率为
34、N 负
【详解】[1]在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图中通电螺线管的左端为N极、右端为S极，根据磁极间的相互作用规律可知，小磁针的左端为S极，右端为N极。
[2]根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的右端流入、左端流出；从而可知电源的右端为正极，左端为负极。如图所示：
35、得到 负 负
【解析】用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强而夺得电子，因多余电子带负电；带负电的橡胶棒靠近吸管，吸管被推开，说明两者是相互排斥的，所以带的是同种电荷，所以吸管也是带负电的。
【点睛】
不同的物质原子核束缚核外电子的本领有强有弱，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电。摩擦起电的实质不是创造了电，而是电子的转移；同种电荷相互排斥，异种电荷相互吸引。
36、液化 热值
【详解】[1]图中火箭尾部产生大量的白气，是因为尾气中的水蒸气遇冷发生了液化现象。
[2]采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量。
37、甲 短路
【解析】用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；空气开关立刻跳闸，说明电路中的电流过大，电流过大的原因有：①电热水壶插头内部可能发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
38、3∶5 1∶1
【详解】[1]串联电路中各处的电流相等，将它们串联在电路中时，它们的电压之比为
[2]若将它们并联在电路中时，并联电路中各处的电压相等，它们的电压之比为1∶1。
39、400 省力
【详解】[1]做俯卧撑，将人体看作杠杆， 如下图所示：根据杠杆平衡条件得：地面对双手的支持力
。
[2]做俯卧撑，将人体看作杠杆，动力臂大于阻力臂，是省力杠杆；
40、总开关（开关） 并
【详解】房卡可以控制整个房间的电的通断，相当于总开关；
房间里各用电器 工作与否相互独立，互不干扰，所以是并联的．
三、实验题（每空1分，共2题，15分）
41、液面高度差 电阻 电流 气密性不好
【解析】（1）电流通过导体产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，这种研究方法叫转换法；
（2）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；由甲图所示的实验现象可以得到的结论是：在电流、通电时间相同的情况下，电阻越大，电流通过电阻产生的热量越多．
（3）在乙电路右边容器的外部，将一个电阻和这个容器内的电阻并联，再接入原电路，则通过右边容器内电阻的电流与左容器内电阻的电流不同，电阻相同，可以探究电流产生的热量与电流大小的关系；
（4）通电一段时间，其中一个U形玻璃管中液面高度几乎不变，说明与此相连的空气盒有可能漏气，气密性不好．
42、控制变量法 加热时间 方案二 大于 甲
【分析】(1)(2)(3)我们使用相同的酒精灯（或加热器）通过加热时间的长短来比较吸热多少，这种方法叫转化法；比较物质吸热能力的两种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
(4)根据两种物质比热容的大小，由分析。
【详解】(1)[1]该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，这其中运用了常用的科学探究方法，即控制变量法；
(2)[2]在该实验中利用了“转化思想”，即用加热时间来表示液体甲和液体乙吸收热量多少；
(3)[3]分析表中信息，升高温度相同，比较加热时间长短，故小明采用的是方案二；
[4]分析表中数据，升高相同的温度，甲加热时间长，由比较吸热能力的方法，甲的吸热能力强，液体甲的比热容大于液体乙的比热容；
(4)[5]液体甲的比热容大于液体乙的比热容，根据，相同质量甲乙两种液体，升高相同的温度，甲吸热多，冷却效果好，故如果甲、乙两种液体都可作为发动机冷却液，从物质吸热能力角度考虑，应选甲液体作发动机冷却液。
四、计算题（每题10分，共2题，20分）
43、 (1)6A；(1)l10Ω；(1)3.696×105J。
【分析】(1)根据图丙可知电饼铛加热时的功率，根据求出该电饼铛正常加热时的总电流；
(2)根据图丙可知电饼铛保温时的功率，由题意可知，开关S闭合、S1断开时，电路为R2的简单电路，电饼铛处于保温状态，根据求出R2的电阻；
(3)根据图丙读出本次烙饼加热的时间和保温时间，根据求出本次烙饼共消耗的电能。
【详解】(1)由图丙可知，电饼铛加热时的功率：
，
由可得，该电饼铛正常加热时的总电流：
；
(2)由图丙可知，电饼铛保温时的功率：
，
由题意可知，开关S闭合、S1断开时，电路为R2的简单电路，电饼铛处于保温状态，由可得，R2的电阻；
；
(3)由图丙可知，本次烙饼加热的时间：
，
保温时间：
，
由可得，本次烙饼共消耗的电能；
。
答：(1)该电饼铛正常加热时的总电流为6A；(2)R2的电阻为l10Ω；(3)本次烙饼共消耗的电能为3.696×105J。
44、（1）0.1m；（2）1.75kg
【解析】（1）放入正方体前，容器中水的深度h水前===0.1m；
（2）水对容器底压强变化量：Δp水=p水后-p水前=1470Pa-980Pa=490Pa，
水的深度变化量：Δh水===0.05m，
排开水的体积：V排=SΔh水=1.5×10-2m2×0.05m=7.5×10-4m3，
B浸没的体积：V浸=VB=（0.1m）3=1×10-3m3，V浸＞V排，B物体浸没在水中，有水溢出，
溢出水的体积：V溢= V浸- V排=1×10-3m3-7.5×10-4m3=2.5×10-4m3，
溢出水的质量：m溢= ρ水V溢=1×103kg/m3×2.5×10-4m3=0.25kg，
容器对水平地面的压强：Δp容=2450Pa-1470Pa=980Pa，
Δp容==，
正方体的质量m=+m溢=+0.25kg=1.75kg。
答：（1）放入正方体前，容器中水的深度为0.1m；
（2）正方体的质量为1.75kg。
液体名称
液体质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
吸热情况“多”或“少”
甲
10
30
40
6
多
乙
10
30
40
3
少
放入前
放入后
p水（帕）
980
1470
p容（帕）
1470
2450
