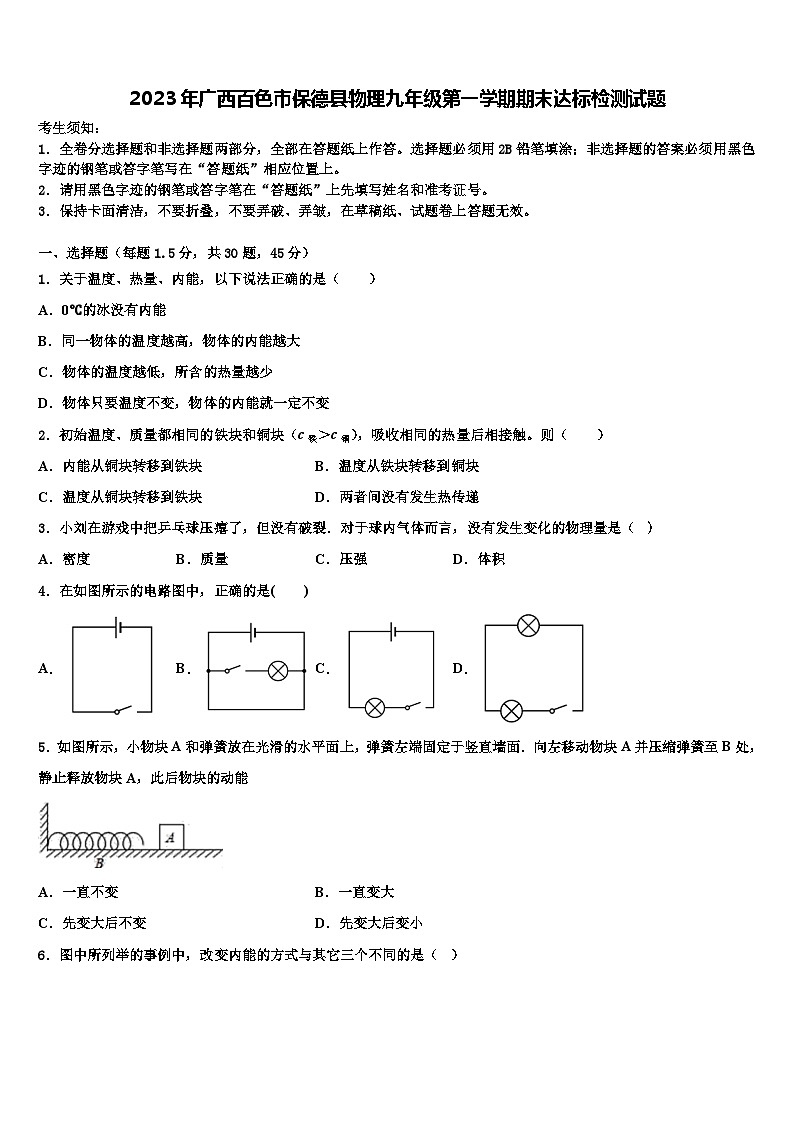

2023年广西百色市保德县物理九年级第一学期期末达标检测试题含解析

这是一份2023年广西百色市保德县物理九年级第一学期期末达标检测试题含解析，共21页。试卷主要包含了在如图所示的电路图中，正确的是等内容，欢迎下载使用。

1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．关于温度、热量、内能，以下说法正确的是（ ）
A．0℃的冰没有内能
B．同一物体的温度越高，物体的内能越大
C．物体的温度越低，所含的热量越少
D．物体只要温度不变，物体的内能就一定不变
2．初始温度、质量都相同的铁块和铜块（c铁＞c铜），吸收相同的热量后相接触。则（ ）
A．内能从铜块转移到铁块B．温度从铁块转移到铜块
C．温度从铜块转移到铁块D．两者间没有发生热传递
3．小刘在游戏中把乒乓球压瘪了，但没有破裂．对于球内气体而言，没有发生变化的物理量是（ ）
A．密度B．质量C．压强D．体积
4．在如图所示的电路图中，正确的是( )
A．B．C．D．
5．如图所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面．向左移动物块A并压缩弹簧至B处，静止释放物块A，此后物块的动能
A．一直不变B．一直变大
C．先变大后不变D．先变大后变小

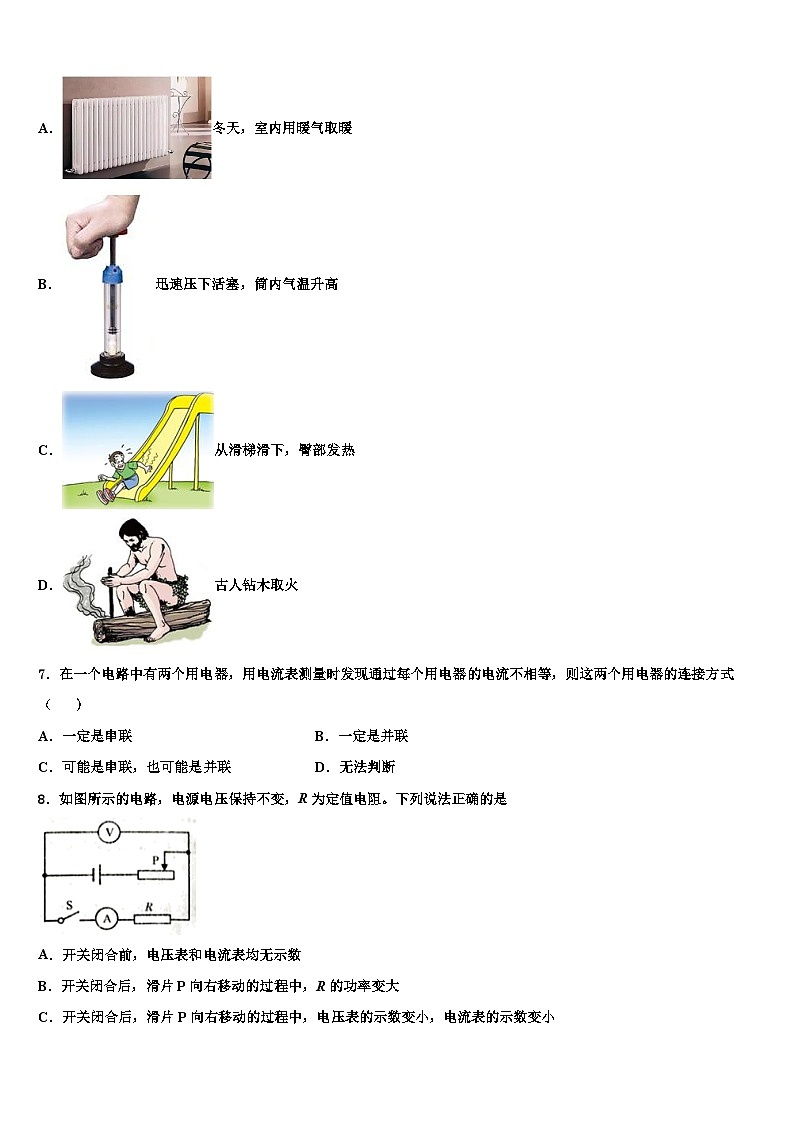

6．图中所列举的事例中，改变内能的方式与其它三个不同的是（ ）
A．冬天，室内用暖气取暖
B．迅速压下活塞，筒内气温升高
C．从滑梯滑下，臀部发热
D．古人钻木取火
7．在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联B．一定是并联
C．可能是串联，也可能是并联D．无法判断
8．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，R的功率变大
C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小

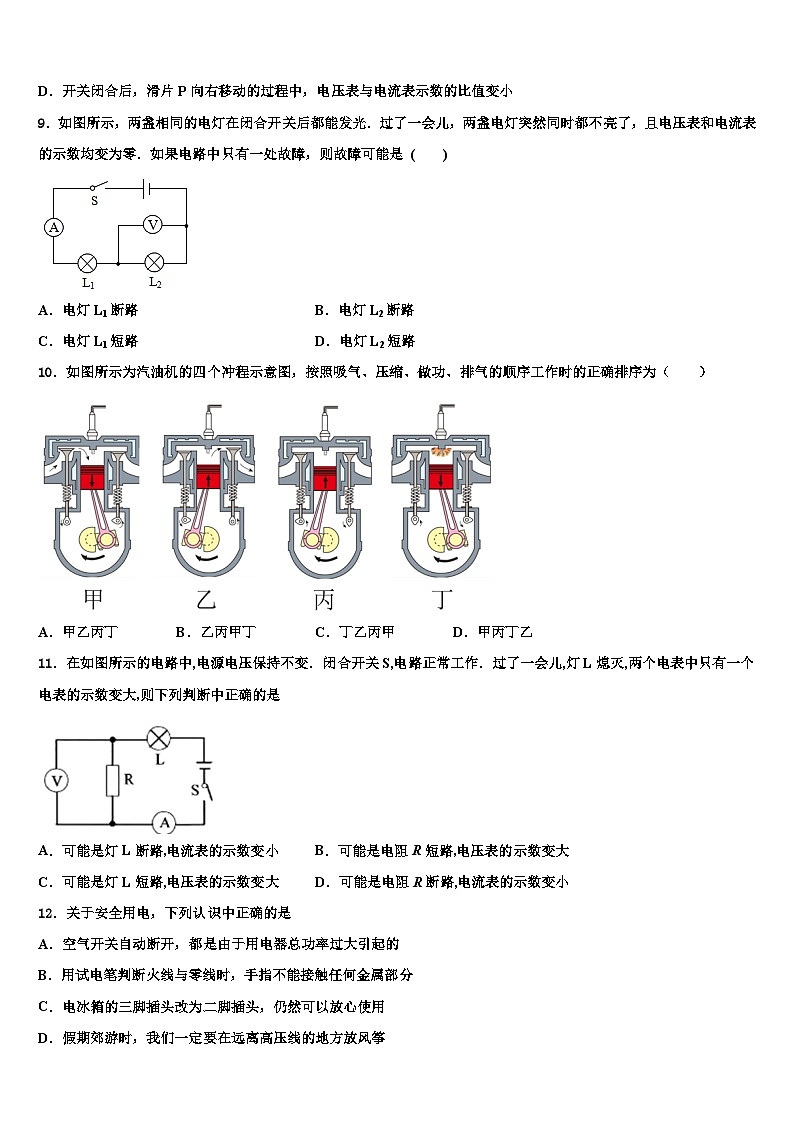

9．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
10．如图所示为汽油机的四个冲程示意图，按照吸气、压缩、做功、排气的顺序工作时的正确排序为（ ）
A．甲乙丙丁B．乙丙甲丁C．丁乙丙甲D．甲丙丁乙
11．在如图所示的电路中,电源电压保持不变．闭合开关S,电路正常工作．过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是
A．可能是灯L断路,电流表的示数变小B．可能是电阻R短路,电压表的示数变大
C．可能是灯L短路,电压表的示数变大D．可能是电阻R断路,电流表的示数变小
12．关于安全用电，下列认识中正确的是
A．空气开关自动断开，都是由于用电器总功率过大引起的
B．用试电笔判断火线与零线时，手指不能接触任何金属部分
C．电冰箱的三脚插头改为二脚插头，仍然可以放心使用
D．假期郊游时，我们一定要在远离高压线的地方放风筝
13．如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是
A．滑片向左滑动，电流表示数增大，电压表示数减小
B．滑片向左滑动，电流表、电压表示数都增大
C．滑片向右滑动，电流表、电压表示数都增大
D．滑片向右滑动，电流表示数减小，电压表示数增大
14．下列说法正确的是（ ）
A．温度高的物体，内能一定大B．物体的温度越高，所含热量越多
C．物体吸收了热量，温度一定升高D．温度为0℃ 的冰块也具有内能
15．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
16．如图是探究电流的热效应与什么因素有关的实验，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法错误的是（ ）
A．该实验装置是为了探究电流热效应与电流的关系
B．通电一段时间后，左侧U形管中液面的高度差比右侧的大
C．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流热效应与电阻的关系
D．该实验装置是利用U形管中液柱高度的变化来比较电阻丝产生热量的多少的
17．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
18．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法不正确的是( )
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向从甲流向乙
C．正电荷从甲移到乙，所以两个验电器都带正电荷
D．利用此装置不能得到持续的电流
19．在进行如图所示的实验或有关装置工作时，能量转化情况相同的是
A．丙和丁B．甲和丙C．甲和乙D．乙和丁
20．下列现象与物态变化过程对应正确的是
A．冬天，冰冻的衣服会慢慢变干——液化B．水正在慢慢地结冰——凝华
C．擦在皮肤上的酒精很快就干了——汽化D．开药瓶能闻到药味——熔化
21．一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0~3V、0~0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U—I图像，如图乙所示。则以下判断正确的是（ ）
A．小灯泡的额定功率为0.88W
B．滑片向左移时电压表示数变大，小灯泡变亮
C．变阻允许连入电路的最大阻值约为8.82Ω
D．小灯泡正常发光2s内，变阻器产生的电热为3.04J
22．下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（ ）
A．甲乙丙丁B．乙丙甲丁C．丁丙乙甲D．丁甲丙乙
23．下列有关生活用电常识，做法不可行的是( )
A．尽量减小电视机待机时间B．当有人触电时应迅速用手把他拉到安全的地方
C．长期不使用的电视机应适当地通通电D．离开教室后应及时关掉电灯
24．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是：（ ）
A．水的比热容比泥土、砂石的比热容大
B．水的内能比泥土、砂石的内能大
C．水的密度比泥土、砂石的密度小
D．水的温度比泥土、砂石的温度低
25．如图用50N的拉力F水平拉着重为100N的物体在水平路面上匀速移动2m的距离。物体所受摩擦力为80N，则（ ）
A．总功为320JB．有用功为200J
C．额外功为160JD．机械效率为80%
26．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是( )
A．R1>R2B．R1=R2C．R1R2或R1=R2
27．如图所示的电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．电流表和电压表的示数都变大
B．电流表示数变大、电压表示数变小
C．电流表和电压表的示数都变小
D．电流表示数变小、电压表示数变大
28．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是
A．火线与零线短路B．电灯的灯丝断了
C．a、d之间某处短路D．b、d之间某处断路
29．如图所示的实例中，不是利用连通器原理工作的是
A．茶壶
B．离心式水泵
C．船闸
D．锅炉水位计
30．学习强国平台2019年12月11日报道，我国“透明海洋”大科学计划取得突破性进展，深海观测数据实现实时上传、全球共享。数据上传至全球电信网络靠的是（ ）
A．电磁波B．超声波
C．次声波D．红外线
二、填空题（每空1分，共10题，20分）
31．质量和初温相同的甲、乙两种液体，经同一加热器加热相同的时间后甲比乙的温度高，则甲比乙的比热容_____。如果质量为1kg，初温为20℃的乙液体，吸收4.2×104J的热量后，温度升高到30℃，则乙液体的比热容为_____J/（kg•℃）
32．核能是_____（可再生能源/不可再生能源），获取核能目前主要有_____和_____两种途径。
33．检验物体是否带电的仪器是___________，判断火线与零线的工具是 _________，测量用电器消耗的电能多少的仪表是___________。
34．某个导体通过0.5A的电流时，电阻为10Ω。若通过1A的电流时，该导体的电阻为________Ω；若导体不通电时，其电阻为________Ω。
35．在生活中节约用电是一种美德，1度电能够使25W的灯泡正常工作_______h；若教室里安装有8盏这样的灯泡，当它们正常工作1h可以使参数为“3000r/（kW•h）”的电能表的表盘转动_______转。
36．将两个相同质量的糖块分别放入相同质量的冷水和热水中，相同时间后品尝，发现水都变甜了，且热水更甜些。请说出产生这种现象的两种原因：①___________；②___________。
37．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。若每只灯泡的规格都是“220V 300W”则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h要消耗电能_____kW•h，合_____J。
38．有一盏“220V 22W”的节能灯，正常发光时灯的电阻_____Ω，当实际电压为110V时，灯的实际功率为_____W。（不考虑灯丝电阻的变化）
39．如图所示，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的左端是__极（选填“N”或“S”），电源的左端是__极。（选填“正”或“负”）
40．如图，电阻箱的读数是___________，电压表的读数是___________。
三、实验题（每空1分，共2题，15分）
41．探究电生磁：
（1）根据如图奥斯特实验可知，电流的磁场方向与_____方向有关；
（2）据如图可知：通电螺线管外部的磁场与_____磁体的磁场相似；
（3）根如图可知：电磁铁磁性的强弱_____有关；
（4）要使如图中滑片P向右移动，电磁铁的磁性_____．
42．小明在测定“小灯泡电功率的实验中，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应_____，电流表的量程应选0～_____A，如果用干电池做电源，他至少用_____节干电池．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（______）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A“或“B”）端．
（4）小明闭合开关后，小明发现电压表电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是_____．故障排除后，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A“或“B”）端移动，使电压表的示数为2.5V．
（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．根据图象，还发现小灯泡的电阻是变化的，造成这一变化的原因是_____
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，已知电源电压U=12V保持不变，电阻R3=8Ω，闭合开关S,电压表的示数为8V。
（1）求电流表的示数。
（2）求R1与R2阻值之和。
（3）根据已知条件求R3的功率。
44．如图所示，电源电压为6V恒定不变．灯泡上标有“6V 4W”的字样．当S2闭合，Sl、S3断开时，灯泡的实际功率为0.25W．求：
（l）电阻R两端的电压；
（2）电阻R的阻值．
（3）当Sl、S3闭合时，S2断开，通电2min，电流通过电阻R做的功．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】A．一切物体在任何温度下都有内能，故A错误；
B．内能的多少与物体的质量、温度和状态有关，同一物体的质量不变，其温度越高，物体的内能越大，故B正确；
C．热量是一个过程量，不能说含有多少热量，故C错误；
D．晶体熔化过程中，吸热但温度不变，内能增加，故D错误。
2、A
【分析】由放热计算公式可知，质量相同的不同物质，放出相同的热量，比热容大的温度变化慢，比热容小的温度变化快；温度不同的两个物体相互接触时，内能可以从高温物体转移到低温物体；解决此题的关键是知道发生热传递的条件是有温度差，热量会从高温物体传向低温物体；质量相同的不同物质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容大的物体吸收或放出的热量多。
【详解】质量相同的铁块和铜块，因为铜的比热容小于铁的比热容，吸收相同的热量后，由可知，铜块的温度升高的快；因为铁块和铜块的初温相同，吸收相同的热量后，铜块升高的温度更大，所以铜块的末温更高，则相接触时，内能将从温度高的铜块转移到温度低的铁块，则A正确；
故选A。
3、B
【详解】AC．当球被踩瘪时，球内气体质量不变，但由于气体体积减小，所以球内气体的密度会变大，AC不符合题意；
B．质量是物体内所含物质的多少，当球被踩瘪时，虽然球内的气体体积减小，但由于球没有破裂，球内气体的分子数量没有增多也没有减少，所以球内气体的质量没有发生变化，B符合题意；
D．当球被踩瘪时，球的体积减小，所以球内气体的体积也减小了，而质量不变，所以压强变大了，D不符合题意；
故选B。
4、C
【详解】A.电路中无电器，故A错误；B.导线直接将电源的两极连通，会发生电源短路，故B.错误；C.有电源，电灯和开关串联，连接正确，故C正确；D.电路无电源，用电器均不能工作，故D错误．故选C.
【点睛】
一个完整的电路包括电源、开关、用电器、导线，且不能出现短路；注意不要出现短路的情况，电源短路是指，电流不经过用电器直接连通的电路．
5、C
【详解】如图所示，当压缩弹簧时，弹簧具有弹性势能，在恢复形变时，弹性势能转化为动能，使物块获得一定的速度，且在物块离开弹簧时，速度达到最大；物块离开弹簧后，因水平面光滑，它在水平方向不受力，故物块将做匀速直线运动。综上所述，静止释放物块A，此后物块的运动是先加速后匀速。所以动能的变化是先增加后不变。故C符合题意；ABD不符合题意。
6、A
【详解】A．冬天，室内用暖气取暖，暖气向室内空气放出热量，是热传递改变内能；
B．压缩空气的过程中，克服空气阻力做功，将机械能转化为内能，是做功改变内能；
C．小孩从滑梯滑下的过程中，克服摩擦做功，将机械能转化为内能，所以臀部发热，是做功改变内能；
D．钻木取火，是克服摩擦做功，将机械能转化为内能，是做功改变内能；
综上分析可知，改变物体内能的方式与其它三个不同的是A。
7、B
【详解】当用电器串联时，电流只有一条路径，电流处处相等；而并联时各支路互不影响，可以独立工作，所以通过每个用电器的电流不相等时，说明两用电器一定是并联的．
故选B．
8、C
【详解】A．开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数，故A项错误；
BC．开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由可知，电路中的电流变小，即电流表示数减小，根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，根据P=UI知，R的功率变小，故B项错误，C项正确；
D．定值电阻两端的电压减小，电路中电流减小了，由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，故D项错误。
9、A
【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．
【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；
B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；
C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；
D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；
故选A。
10、D
【详解】甲图，进气门打开，排气门关闭，活塞向下运动，是吸气冲程；乙图，进气门关闭，排气门打开，活塞向上运动，是排气冲程；丙图，进气门、排气门都关闭，活塞向上运动，是压缩冲程；丁图，进气门、排气门都关闭，火花塞点火，活塞向下运动，是做功冲程，故正确的顺序是甲、丙、丁、乙。
故选D。
11、D
【详解】A、如果灯L断路，整个电路断路，所以电流表、电压表示数都减小为零．故A不符合题意；
B、如果电阻R短路，灯泡是通路，能够发光．故B不符合题意；
C、如果灯L短路，灯不亮，电路总电阻减小，所以电流表示数增大，同时电压表测量电源电压示数增大．故C不符合题意；
D、如果电阻R断路，电流表示数减小为零，电压表测量电源电压，示数变大．故D符合题意．
12、D
【详解】A．空气开关自动断开是电流过大引起的，电路中电流过大的原因有两个：一是短路，二是接入电路中用电器的总功率过大，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的；使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故，故B错误；
C．大功率或带有金属外壳的用电器，必须 使用三脚插头，其中较长的脚与该用电器的外 壳相连，以防外壳带电，危及人身安全，故C错误；
D．在输电线路附近放风筝，风筝极易挂在输电线路上，一遇到下雨就会受潮，有可能引发线路短路漏电，产生安全隐患，甚至造成大面积停电，带来巨大的经济损失，风筝线虽多为不导电的尼龙线，但尼龙线一旦受潮就会导电，现在市面上还有用本身就导电的钢丝做骨架的风筝，风筝的导电可能性也随之增大，故D正确。
13、B
【解析】串联分压，电压表测量灯泡的电压
【详解】串联电路，且电压表测量灯泡电压，则当滑片向左滑动时总电阻变小，电流变大，灯泡分得电压变大，则电流表示数变大，电压表示数变大；反之，当滑片向右滑动时，电流表示数变小，电压表示数变小．
【点睛】
注意观察分析电压表测量的用电器．
14、D
【详解】A．因为影响内能的因素有质量、温度和状态，因此温度高的物体内能不一定大，故A错误；
B．热量不是状态量，不能说含有或者具有热量，故B错误；
C．晶体在熔化过程中继续吸热，温度不变，故C错误；
D．任何物体都有内能，温度为0℃的冰块也具有内能，故D正确。
故选D。
15、D
【详解】A．灯泡的亮度取决于灯泡的实际功率，两灯亮度不同，只能是实际功率不同，不能说明灯泡的串并联方式，故A不符合题意；
B．并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的电压也相等，故B不符合题意；
C．串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的电流也相等，故C不符合题意；
D．通过两灯的电流不相等一定是并联，故D符合题意．
16、C
【详解】A．由图可知两边容器中电阻的大小相等，通过容器中电阻的电流不同。所以该实验装置是为了探究电流热效应与电流的关系。A项正确；故A项不符合题意；
B．由图可得左边容器中通过电阻的电流比右边的大，所以左边容器中电阻产生的热量多，所以通电一段时间后，左侧U形管中液面的高度差比右侧的大。B项正确；故B项不符合题意；
C．将左边容器中的电阻丝换成10Ω的电阻丝后，左右两边容器中的电阻不相等，通过容器中电阻的电流也不相等。无法探究电流热效应与电阻的关系。C项错误；故C项符合题意；
D．U形管中液柱高度差越大，电阻丝产生的热量越多。D项正确；故D项不符合题意；
17、D
【解析】由电路图可知,R1和R2并联,电流表A2测干路电流,电流表A1测通过R2的电流，电压表测电源的电压。
AB． 当开关S闭合,滑动变阻器的滑片P向右移动的过程中,滑动变阻器接入电路的电阻变小,由欧姆定律可知,通过滑动变阻器的电流变大, 由于并联电路中,各支路互不影响,因此电流表A1的示数不变,而干路电流等于各支路电流之和,故电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故AB错误；
C．电压表V读数与电流表A2读数的比值等于电路总电阻，滑片向右移动的过程,电路中的总电阻随滑动变阻器接入电路阻值的减小而减小,因此比值变小，故C错误；
D． 根据并联电路中干路电流等于各支路电流之和可知,电流表A2与电流表A1的示数差等于通过R1的电流，则该差值变大，故D正确；
18、C
【详解】A．同种电荷相互排斥，所以验电器金属箔张开是因为它们带了同种电荷。故A正确，不符合题意。
B．金属棒把甲、乙连接时刻，乙中的电子顺着金属棒流到了甲上，所以电流方向是从甲到乙。故B正确，不符合题意。
C．金属棒把甲、乙连接时刻，乙中的电子顺着金属棒流到了甲上，乙中失去电子带正电，甲中得到一部分电子与正电荷中和后，还剩余一部分正电荷带正电，所以甲、乙都带正电荷。故C错误，符合题意。
D．在金属棒连接甲、乙那一时刻，有瞬间电流产生，待甲、乙电荷量相等，就没有电流了，所以此装置不能得到持续的电流。故D正确，不符合题意。
19、D
【详解】甲是将机械能转化内能；乙为做功冲程，则为内能转化为机械能的过程；丙消耗电能转化为内能，为电能转化为内能的过程；丁通过加热使活塞飞出，为内能转化为机械能的过程；
故能量转化相同的为乙与丁。
故选D。
20、C
【解析】A选项，冬天室外冰冻的衣服慢慢变干了，水直接从固态的冰变成气态的水蒸气跑到空中，属于升华现象，故A错误．
B选项，“水结冰”，物质从液态变成固态是凝固，故B错误．
C选项，由生活经验可知，用酒精擦皮肤后有一种清凉的感觉，这是因为酒精发生了蒸发现象，并从皮肤上吸收热量，从而使皮肤温度降低的缘故，蒸发是汽化的一种，故C正确．
D选项，由于一切物质的分子都在不停地做无规则运动，开药瓶的时候会闻到了药味，没有发生物态变化，故D错误．
故本题答案为C．
21、C
【详解】A．如图电路，电压表与滑动变阻器并联，当滑动变阻器两端电压为2.2V时，根据串联电路的分压特点，此时灯泡两端的电压为
由乙图得，此时电流为0.4A，故灯泡的功率为
故A错误；
B．如图滑片向左移时，接入电路的电阻变小，电流变大，小灯泡变亮，但根据串联电路的分压特点可知，电压表示数变小，故B错误；
C．由乙图知，电压表为3V时，电流为0.34A，所以变阻器允许连入电路的最大阻值约为：
故C正确；
D．小灯泡正常发光2s内，变阻器产生的电热为
故D错误。
故选C。
22、C
【详解】甲图排气门开启，活塞上行，排出废气，是排气冲程；乙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，将内能转化为机械能；丙图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，将机械能转化为内能；丁图进气门开启，活塞下移，空气和汽油混合物流入汽缸，是吸气冲程；故正确排列顺序应该为：丁丙乙甲，故应选C．
23、B
【详解】A．待机状态会消耗电能，故尽量减小电视机待机时间，故A可行，不符合题意；
B．发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故B不可行，符合题意；
C．长期不使用的电视机应适当地通通电，利用电热驱潮，故C可行，不符合题意；
D．离开教室时要随手关灯和电风扇，可以节约电能，养成节能的习惯，故D可行，不符合题意。
24、A
【详解】沿海地区，水多；内陆地区水少、沙石多．因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小．关于水的比热容较大的应用：水可做散热剂、冷却剂，用来解释沿海地区与内陆地区之间的气候差别，城市热岛效应的原因等等，故选A。
25、D
【详解】A．由题图可知，有2段绳子承担物体的摩擦力，所以当物体在水平路面上匀速移动2m的距离时，绳子自由端移动的距离是4m；总功为：
故A项不符合题意；
B．有用功为：
故B项不符合题意；
C．额外功为：
故C项不符合题意；
D．机械效率为：
故D项符合题意；
26、A
【分析】
【详解】
根据坐标图像，当电流相等时，R1的电压更大，由欧姆定律可知R1的电阻大。
故选A。
27、C
【详解】灯泡L与滑动变阻器R串联，电压表测量L的电压。当滑动变阻器的滑片向右滑动时，其连入电路的阻值变大，电路总电阻变大，所以电路中的电流变小，电流表示数变小，根据欧姆定律可知，灯泡两端的电压变小，即电压表示数变小。
故选C。
28、D
【解析】试题分析：测电笔接触a、c、d三点氖管都发光，说明从火线到这三点之间的线路都是通路，而接触b点氖管不发光，说明从b点与火线断开，则故障在b、d之间断路．
考点：故障电路
29、B
【解析】A．茶壶的壶盖上有小孔，壶嘴上端有口，壶身和壶嘴底部相连通，是连通器，不符合题意；
B．离心式水泵是利用大气压工作的，符合题意；
C．船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器，不符合题意；
D．锅炉水位计是利用连通器的原理制成的，不符合题意．
30、A
【详解】电磁波能够在真空中传播，并且传播速度快，电信网络是利用电磁波来传递信息的。故B、C、D项不符合题意，A项符合题意。
故选A。
二、填空题（每空1分，共10题，20分）
31、小 4.2×103
【解析】由题可知，同一加热器加热时间相同时，两种液体吸收的热量相同，甲的温度大于乙的温度，
根据Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的温度变化大，所以，甲的比热容比乙的比热容小；
乙液体的比热容：c===4.2×103J/（kg•℃）。
32、不可再生能源 核裂变 核聚变
【详解】[1]核能在地球上的储量是有限的，是不可再生的；
[2][3]目前人类获得核能的途径有重核裂变和轻核聚变。
33、验电器 试电笔 电能表
【详解】[1]在物学中，检验物体是否带电荷，一般用验电器进行检测，即用待测物体去靠近验电器的金属球，观察验电器上的金属薄片会不会张开就行；
[2]辨别火线和零线，一般用测电笔进行检测，即在手接触笔尾的金属体的前提下，将笔尖去靠近电线，若笔内的氖管发光则说明所检测的是火线。
[3]测量电路消耗电能的仪表是电能表。
34、10 10
【详解】[1][2]电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以无论通过的电流多大或导体不通电时，导体的电阻仍为10Ω不变。
35、40 600
【详解】[1]由P＝可得，1度电能够使25W灯泡正常工作的时间：
；
[2]教室内灯泡消耗的总电能：
W′＝nPt′＝8×25×kW×1h＝0.2kW•h，
因“3000r/kW•h”表示每消耗1kW•h的电能电能表的表盘转动3000转，所以，电能表的表盘转过的圈数：
n＝3000r/kW•h×0.2kW•h＝600r。
36、分子在不停地做无规则的运动（或：分子间有间隙） 分子的热运动与温度有关，温度越高，分子运动越剧烈，扩散也越快
【解析】[1][2]物质是由分子组成的，一切物质的分子都在不停地做无规则运动。温度越高，分子的无规则运动越剧烈。把糖块放入水中，经过一段时间后，水变甜了，它说明一切物体的分子都在不停地做无规则运动。盛放热水的杯中的水更甜，这又说明温度越高，分子的无规则运动越剧烈。
37、4.5 1.62×107
【解析】这些交通指示灯是并联始终只有一盏灯泡工作，正常工作15小时消耗的电能为：
W＝Pt＝300×10﹣3kW×15h＝4.5kW•h。
4.5kW•h×3.6×106J＝1.62×107。
38、2200 5.5
【详解】[1]由可得，正常发光时灯的电阻：
；
[2]不考虑灯丝电阻的变化，该灯接入110V的电路中时的实际功率：
。
39、N 负
【详解】[1]由图可知，小磁针的左端为N极，根据异名磁极相互吸引可知，螺线管的右端为S极，左端为N极；
[2]根据安培定则，用右手握住螺线管，使大拇指指向螺线管的N极，则四指环绕的方向为电流的方向，从而得出电源的左端为负极，右端为正极。
40、3608Ω 12.5V
【详解】[1]电阻箱的阻值
R=3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω
[2]电压表使用的是0~15V的量程，分度值为0.5V，读数为12.5V。
三、实验题（每空1分，共2题，15分）
41、电流 条形 线圈匝数 减弱
【详解】（1）根据图1可知：电流方向改变，小磁针偏转方向发生改变，这说明电流的磁场方向与电流方向有关；
（2）据图2可知：通电螺线管外部的磁场与条形磁体的磁场相似的；
（4）根据图3可知：在电流相同时，线圈匝数越多的，吸引的大头针个数越多，这说明电磁铁磁性的强弱跟线圈匝数有关．
（4）要使如图中滑片P向右移动，滑动变阻器连入电路的电阻变大，则电路中的电流变小，电磁铁的磁性减弱．
42、断开 0.6 2 A 滑动变阻器连入的阻值太大 2.2 B 0.5 由于灯丝电阻与温度有关，不同电压时灯丝的功率不同，温度不同，所以电阻不同.
【详解】(1)在连接电路过程中，开关应处于断开状态，以防止电路因连线错误而发生短路烧毁电源．小灯泡正常发光时电路中的电流：I===0.25A<0.6A，故电流表的量程应选0∼0.6A.因为一节干电池提供1.5V的电压，而灯泡的额定电压为2.5V，所以至少需要2节干电池．
(2)由(1)可知，电流表电流表的量程应选0∼0.6A，故应将电流表的“0.6”接线柱与灯泡的左接线柱连接即可，如图所示：
(3)闭合开关前，为了保护电路，滑动变阻器的滑片应位于阻值最大处；由图甲可知，滑动变阻器的滑片P应位于A端．
(4)电压表电流表均有示数,灯泡不亮,小灯泡的实际功率太小,原因是电路中电流太小,滑动变阻器连入的电阻太大.由图乙所示电压表可知，其量程为0∼3V，分度值为0.1V，示数为2.2V；由于灯泡两端电压小于灯泡额定电压，要测灯泡额定功率，应向B端移动滑片，减小滑动变阻器接入电路的阻值，减小滑动变阻器分压，增大灯泡两端电压，直到电压表示数为灯泡额定电压2.5V为止．
(5)由图丙可知，当小灯泡两端的电压U=2.5V时，对应的电流I=0.2A，则小灯泡的额定功率：P=UI=2.5V×0.2A=0.5W. 由于灯丝电阻与温度有关，不同电压时灯丝的功率不同，温度不同，所以电阻不同.
四、计算题（每题10分，共2题，20分）
43、 (1)0.5A；(2)16Ω；(3)2W
【详解】(1)电阻R1、R2、R3串联，电压表测量电阻R1、R2的电压，根据串联电路电压特点，R3的电压
电流表示数
；
(2)R1、R2阻值之和
；
(3)R3的功率
；
答：(1)电流表示数为0.5A；(2)阻值之和为16Ω；(3)功率为2W。
44、（1）（2）（3）
【详解】(1)(2)开关当S2闭合，Sl、S3断开时，电灯和电阻串联，对灯泡：
当灯泡功率为时，根据有：
根据欧姆定律得：
R0== =
根据串联电路电阻关系，得：
根据 欧姆定律得，电阻R两端的电压：
(3)当Sl、S3闭合时，S2断开，电路为并联电路，此时通过电阻的电流:
通电2分钟电流做功:
