    2023年庆阳市重点中学九年级物理第一学期期末综合测试试题含解析

    展开

    这是一份2023年庆阳市重点中学九年级物理第一学期期末综合测试试题含解析,共15页。
    2.选择题必须使用2B铅笔填涂;非选择题必须使用0.5毫米黑色字迹的签字笔书写,字体工整、笔迹清楚。
    3.请按照题号顺序在各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试题卷上答题无效。
    4.保持卡面清洁,不要折叠,不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
    一、选择题

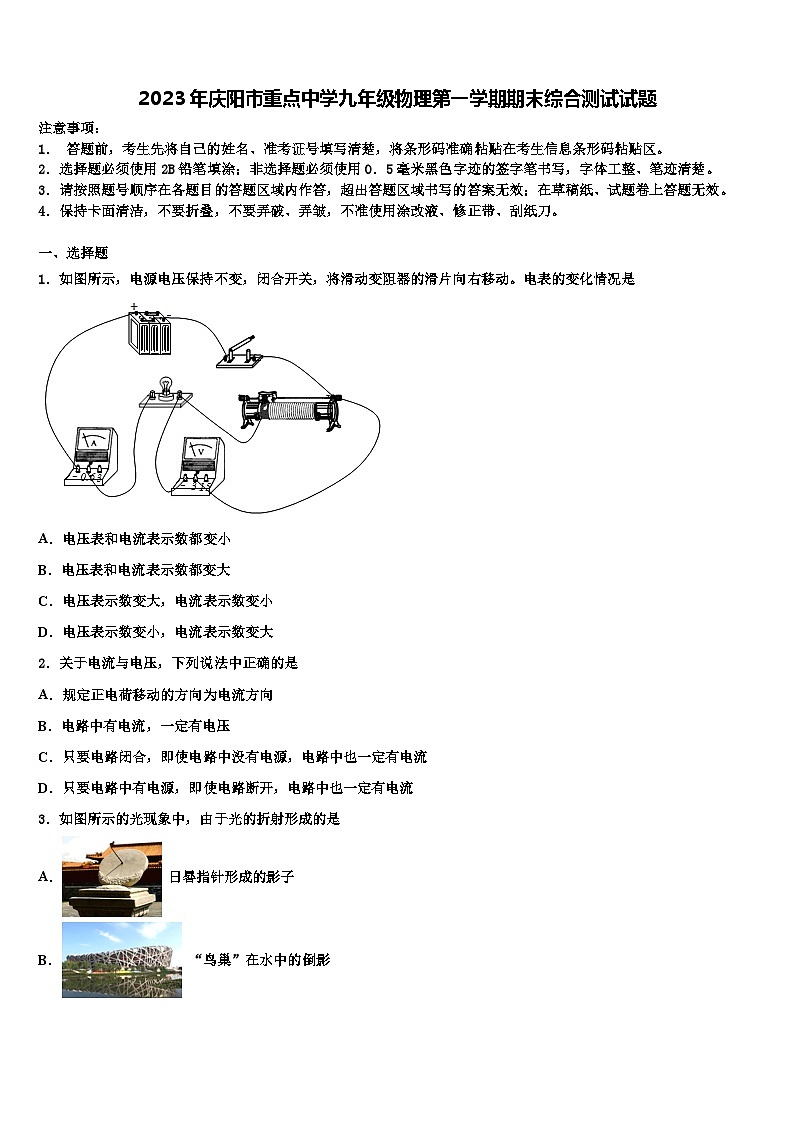

    1.如图所示,电源电压保持不变,闭合开关,将滑动变阻器的滑片向右移动。电表的变化情况是
    A.电压表和电流表示数都变小
    B.电压表和电流表示数都变大
    C.电压表示数变大,电流表示数变小
    D.电压表示数变小,电流表示数变大
    2.关于电流与电压,下列说法中正确的是
    A.规定正电荷移动的方向为电流方向
    B.电路中有电流,一定有电压
    C.只要电路闭合,即使电路中没有电源,电路中也一定有电流
    D.只要电路中有电源,即使电路断开,电路中也一定有电流
    3.如图所示的光现象中,由于光的折射形成的是
    A. 日晷指针形成的影子
    B. “鸟巢”在水中的倒影
    C.筷子在水面处“弯折”
    D. 手在墙上形成影子

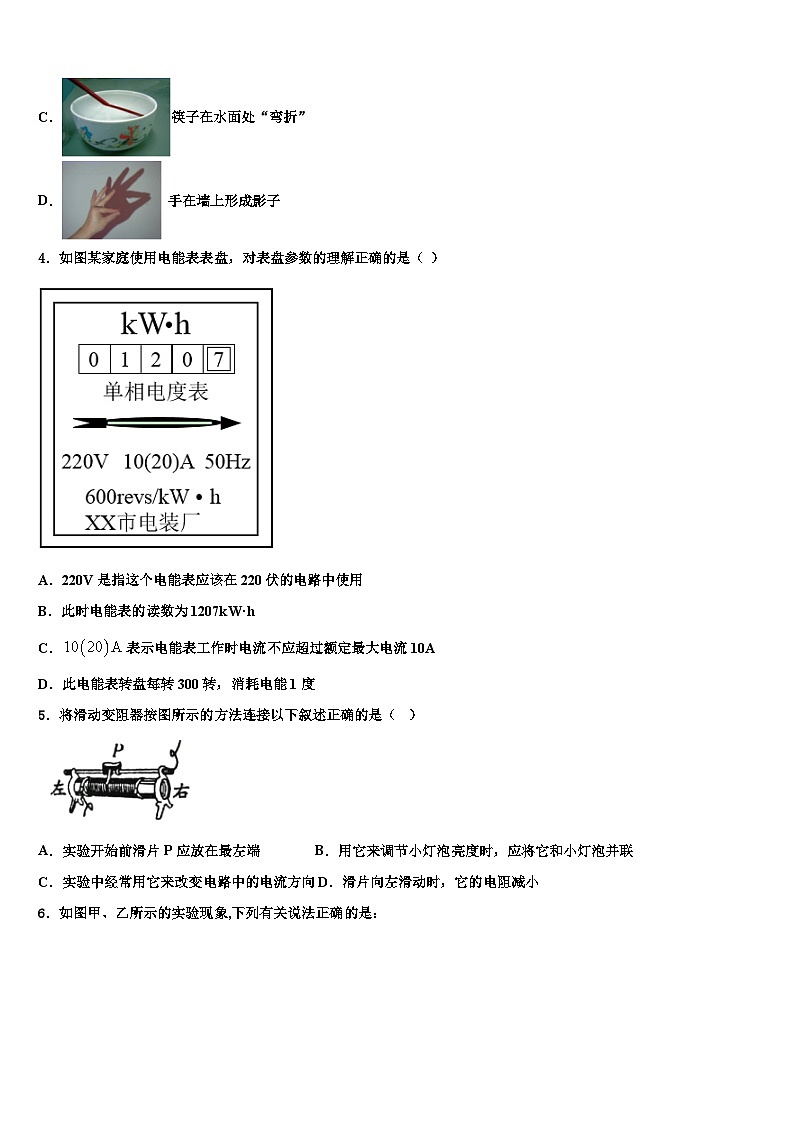

    4.如图某家庭使用电能表表盘,对表盘参数的理解正确的是( )
    A.220V是指这个电能表应该在220伏的电路中使用
    B.此时电能表的读数为1207kW·h
    C.表示电能表工作时电流不应超过额定最大电流10A
    D.此电能表转盘每转300转,消耗电能1度
    5.将滑动变阻器按图所示的方法连接以下叙述正确的是( )
    A.实验开始前滑片P应放在最左端B.用它来调节小灯泡亮度时,应将它和小灯泡并联
    C.实验中经常用它来改变电路中的电流方向D.滑片向左滑动时,它的电阻减小

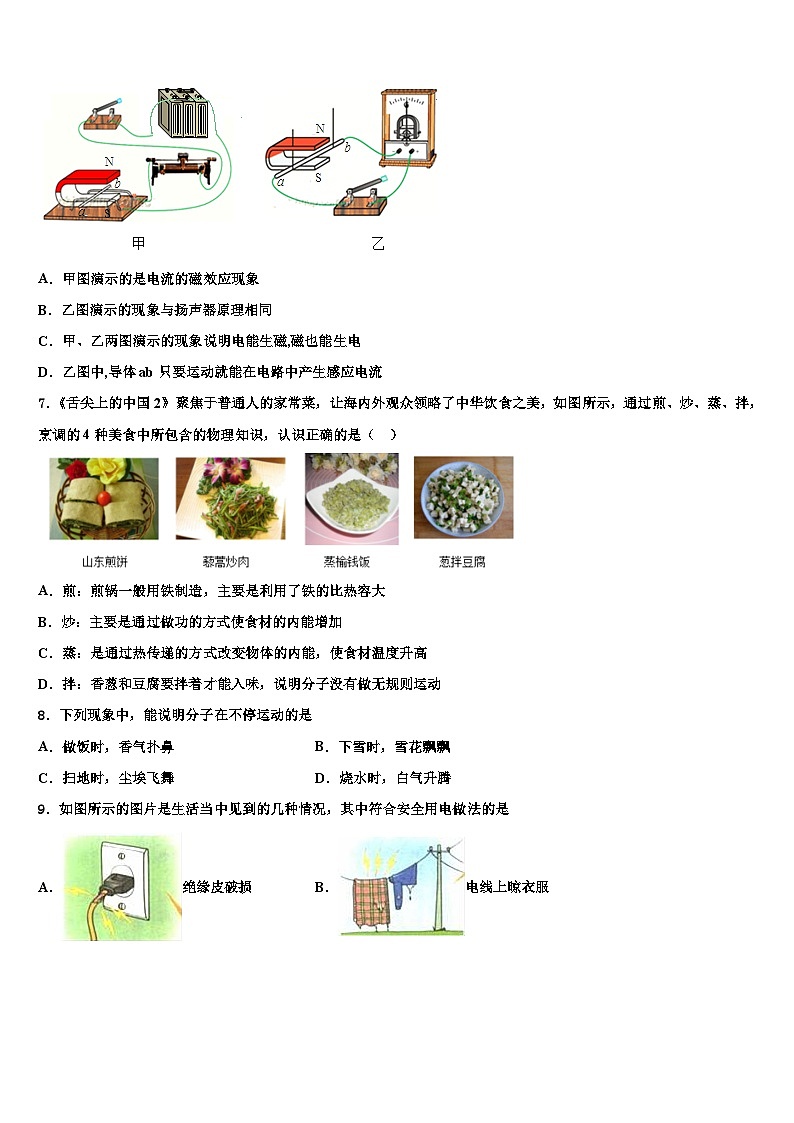

    6.如图甲、乙所示的实验现象,下列有关说法正确的是:
    A.甲图演示的是电流的磁效应现象
    B.乙图演示的现象与扬声器原理相同
    C.甲、乙两图演示的现象说明电能生磁,磁也能生电
    D.乙图中,导体ab只要运动就能在电路中产生感应电流
    7.《舌尖上的中国2》聚焦于普通人的家常菜,让海内外观众领略了中华饮食之美,如图所示,通过煎、炒、蒸、拌,烹调的4种美食中所包含的物理知识,认识正确的是( )
    A.煎:煎锅一般用铁制造,主要是利用了铁的比热容大
    B.炒:主要是通过做功的方式使食材的内能增加
    C.蒸:是通过热传递的方式改变物体的内能,使食材温度升高
    D.拌:香葱和豆腐要拌着才能入味,说明分子没有做无规则运动
    8.下列现象中,能说明分子在不停运动的是
    A.做饭时,香气扑鼻B.下雪时,雪花飘飘
    C.扫地时,尘埃飞舞D.烧水时,白气升腾
    9.如图所示的图片是生活当中见到的几种情况,其中符合安全用电做法的是
    A.绝缘皮破损B.电线上晾衣服
    C.机壳没有接地D.发现触电立即切断电源
    10.下图为四冲程汽油机工作过程中的某冲程示意图,该冲程为( )
    A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程
    11.如图所示,同学们要测Rx的阻值。器材有:电流表、电压表、已知最大阻值的滑动变阻器、变阻箱、电源电压未知、开关、导线若干,同学们分别设计了如下的电路,其中不可行的是
    A.B.
    C.D.
    12.图是内燃机的某冲程工作示意图,以下改变内能方式与此相同的是( )
    A.烤火取暖B.搓手取暖C.向手“呵气”取暖D.用热水袋取暖
    二、填空题
    13.汽车在转向前,司机拨动方向盘边的横杆,汽车同侧的前后两个转向灯就会同时闪亮,若一个灯坏了,另一个还能发光,则这两个转向灯的连接方式为_____联;家庭电路中在导线芯外包有一层橡胶或塑料,是因为橡胶和塑料是_____体,使用时比较安全;白炽灯用久了灯丝变细,则灯丝电阻会_____(选填“变大”、“变小”或“不变”)。
    14.电灯正常工作时会发热发光,这是电流做功使电能转化为内能和光能。如果电灯在一段时间内消耗的电能为E1,电流做的功为W,转化的内能为E2,转化的光能为E3那么E1、E2和E3三者的等量关系是_____。
    15.如图甲所示,电源电压为6V恒定不变,滑动变阻器R2最大阻值是20Ω.闭合开关,滑动变阻器的P﹣R图象如图乙所示,则R1=_____Ω;当滑片P滑至最右端时,电流表的示数为_____A,通电10s电流通过R1产生的热量是_____J.R2的最大功率是_____W,整个电路最大功率是_____W.
    16.夏季,在高速公路服务区内,一些重型汽车停在有水的坑里,这是因为汽车在高速行驶过程中,通过___方式增加轮胎的内能,使轮胎的温度___;轮胎停在水中,通过___方式减少内能,降低温度,以保行车安全.
    三、实验题
    17.(8分)在探究物质的吸热本领实验中,小罗将质量相同的甲、乙两种液体分别装入两个完全相同的烧杯中,分别用两个完全相同的酒精灯同时加热,用两支相同的温度计分别测量烧杯内液体的温度,液体温度随时间变化关系如图所示。
    (1)实验中,记录加热时间的意义是_____________________。
    (2)加热到相同的温度,_________(选填“甲”或“乙”)吸收的热量多;
    (3)分析图象,若甲、乙两种液体中,一种液体是水,另一种液体的比热容是________________J/(kg·℃) [c水= 4.2×103 J/ (kg·℃)]。
    18.(8分)如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置。
    (1)两个透明的容器中密闭了_________(选填“相等”或“不相等”)的空气,实验中通过观察________比较电流通过电阻产生热量的多少。
    (2)通电后透明容器中电阻丝的内能增大是通过________ (选填“做功”或“热传递”)方式改变的。
    (3)甲图所示的装是用来研究电流通过电阻丝产生的热量与_________ 关系,乙装置中,通电一段时间后,_________ (选填 “左”或“右”)侧容器中的电阻丝产生的热量多。
    19.(8分)如图所示,甲、乙、丙3个相同的透明的容器密封着等量的空气,3个容器内分别接入一段电阻丝,小康利用此装置研究“电流通过导体时产生热的多少跟什么因素有关”。
    (1)实验时U形管内液面高度差越大,说明__,这种研究方法叫__;
    (2)通电一段时间后,__(选填“甲”、“乙”或“丙”)容器相连的U形管中两侧的液面高度差最大;
    (3)利用甲、乙两个容器及相应装置,可研究电流通过电阻时产生的热量与__的关系;
    (4)利用乙、丙两个容器及相应装置进行研究,可得出结论:在通电时间相同,__相同的情况下,通过电阻的__越大,电阻产生的热量越多;
    (5)通电一段时间,甲、乙、丙三个容器中产生的热量之比为__。
    四、作图题
    20.(8分)如图中电路图所示,电路接通后,电流表的示数为0.8A,请用笔画线代替导线把右边的实物连接起来(导线不要交叉)。
    (____)
    21.(8分)如图是住宅内配电系统示意图,请在方框内填入装置的名称,并将电灯和控制电灯的开关接入家庭电路。
    五、计算题
    22.(10分)在如图所示的电路中,电源电压保持不变,电阻R1的阻值为10 Ω.闭合开关S,电流表A1的示数为0.3 A,电流表A1的示数为0.1 A.
    求:
    (1)电源电压U;
    (1)电阻R1的阻值;
    (3)通电10 s,电流通过电阻R1做的功W1.
    23.(12分)如图甲是某品牌多功能电热养生壶,如图乙为其简化的电路图。电热养生壶为了煮制不同的食材,设有“高速档”、“中速档”和“低速档”三个档位,铭牌参数见表格,其中“中速档“和“低速档“功率模糊不清。已知电阻R2=96.8Ω.求:
    (1)养生壶在高速档正常工作5min消耗的电能为多少焦?
    (2)R1的阻值为多少Ω;
    (3)在某用电高峰期,若家庭电路中只有电热养生壶在“低速档”工作,标有“3000imp/kW•h“的电能表指示灯用时4min闪烁81次,此时家庭电路两端的实际电压为多少V?
    参考答案
    一、选择题
    1、C
    【详解】由图可知,灯泡与滑动变阻器串联,电流表测电路中的电流,电压表测滑动变阻器两端电压。滑动变阻器滑片左边的电阻线接入电路中,当滑动变阻器的滑片向右移动时,滑动变阻器接入电路的电阻变大,电路的总电阻变大,欧姆定律可知,电流变小,电流表示数变小;
    根据UL=IRL可知,电流变小,灯泡电阻不变,所以灯泡两端电压变小,因为灯泡两端电压与滑动变阻器两端电压之和等于电源电压,所以滑动变阻器两端电压变大,故电压表示数变大。
    故选C。
    2、B
    【详解】A.物理上规定正电荷定向移动的方向为电流方向,故A错误;
    BCD.电流形成的必要条件:有电压,形成闭合回路,所以电路中有电流,一定有电压,故B正确,C、D错误。
    3、C
    【详解】A.日晷指针形成的影子,是由光的直线传播形成的,故A不符合题意;
    B.“鸟巢”在水中的倒影,属于平面镜成像,是由光的反射形成的,故B不符合题意;
    C.筷子在水面处“弯折”,属于光的折射现象,故C符合题意;
    D.手在墙上形成影子,是由光的直线传播形成的,故D不符合题意。
    4、A
    【详解】A.220V是指电能表的额定电压,这个电能表应该在220伏的电路中使用,故A正确;
    B.由图可知,此时电能表的读数为120.7kW·h,故B错误;
    C.表示电能表的标定电流为10A,允许的最大电流为20A,故C错误;
    D.此电能表转盘每转300转,消耗电能为

    故D错误。
    5、D
    【详解】A.实验前,应使滑动变阻器阻值最大,滑片移至最右端,故A错误;
    B.滑动变阻器调节用电器的电流大小时应与用电器串联,故B错误;
    C.移动滑动变阻器的滑片,滑动变阻器接入电路的电阻变化,引起电流的变化,不能改变电流的方向,故C错误;
    D.滑片向左滑动时,滑动变阻器接入电路的电阻丝变短,电阻变小,故D正确。
    6、C
    【分析】(1)甲装置中有电源提供电能,通电的导体棒ab在磁场中要受到力而运动,这是研究通电导体在磁场中受力的装置,是电动机的工作原理,因电而动,所以其能量转化为电能转化为机械能;
    (2)乙装置中没有电源,即开关闭合时,当金属棒ab在磁场中做切割磁感线运动时,电路中就会产生感应电流,故是电磁感应装置,发电机就是利用该原理制成的,其是将机械能转化为电能的过程.
    【详解】A. 甲图,有电源,研究通电导体在磁场中受力,甲图演示的现象与电动机原理相同,故A错误;B. 乙图,当金属棒ab在磁场中做切割磁感线运动时,电路中就会产生感应电流,故是电磁感应装置,乙图演示的现象与发电机原理相同,扬声器原理和电动机的原理相同,故B错误;C. 甲图说明通电导体的周围产生磁场,该磁场与磁体的磁场相互作用产生力,说明电能生磁;乙为电磁感应现象,说明磁也能生电,故C正确;D. 乙图中,导体ab只有做切割磁感线运动,才能在电路中产生感应电流,故D错误.故选C.
    7、C
    【详解】A.煎锅一般用铁制造,主要是利用了铁的比热容小,能够快速升温,A项错误;
    B.炒菜时,主要是通过热传递的方式使食材的内能增加,B项错误;
    C.蒸是通过热传递的方式改变物体的内能,使食材温度升高,C项正确;
    D.香葱和豆腐要拌着才能入味,说明分子在做无规则运动,D项错误。
    8、A
    【解析】做饭时,香气扑鼻是由于分子无规则运动引起的,故A正确;雪花、尘埃属于固体颗粒,它们的运动不是分子的运动,故BC错;烧水时的白气属于液化现象,不是分子的运动引起的,故D错;应选A.
    9、D
    【分析】安全用电的基本原则是不接触低压带电体,不靠近高压带电体;
    当有人触电或发生电火灾的时候,不能先进行抢救,要先断开电源.
    【详解】A、绝缘皮破损的导线不能再使用,会发生触电,故A不符合题意;
    B、生活用水是导体,电线上晾衣服可能会发生触电事故,故B不符合题意;
    C、家用电器外壳加接地保护,是为了防止外壳带电而发生触电事故,故C不符合题意;
    D、发现有人触电,要先切断电源,或用干木棍等绝缘体拨开电线,故D符合题意.
    故选D.
    10、C
    【详解】四冲程汽油机利用内能做功的机器,其在工作时有四个冲程,即吸气、压缩、做功、排气四个冲程,其中压缩冲程和做功冲程都是两个气门关闭,火花塞上产生电火花的是做功冲程.
    11、D
    【详解】A.由图知道,电压表测量Rx的电压,电流表测量Rx的电流,由欧姆定律可以计算出Rx的阻值,且通过滑动变阻器可以改变Rx两端的电压,多次测量减小误差,故A 测Rx的阻值,即A不符合题意;
    B.由图知道,首先只闭合电键S1,调节滑动变阻器,测量出通过测Rx的电流,然后,断开S1,闭合S2,保持滑动变阻器不变,调节R2,使电流表示数保持不变,此时R2的示数即Rx的阻值,故B可以测Rx的阻值,即B不符合题意;
    C.闭合S1、S2,电路中只有定值电阻R0,电压表测量电源的电压U,断开S2,R0与Rx串联,电压表测量R0的电压U0,此时Rx两端的电压是U-U0,由于串联电路电流处处相等,所以, ,由此可以计算Rx的阻值,故C不符合题意;
    D.电路图中只有电流表,且两电阻并联,又因为不知道电源电压,所以,不能测Rx的阻值,故D符合题意。
    12、B
    【详解】这是内燃机的压缩冲程,机械能转化成内能,是通过做功改变内能的,搓手取暖跟它的道理是一样的,其余三个事例是通过热传递改变内能的.
    二、填空题
    13、并 绝缘 变大
    【详解】[1]拨动方向盘旁边的横杆,尽管汽车同侧的前后两个转向灯会同时闪亮、同时熄灭,但是为尽量起到安全警示的作用,应使同侧前后转向灯可以单独工作,若一个转向灯坏了,另一个仍能发光,由此可知,它们是并联的。
    [2]根据物体的导电性能知道,橡胶和塑料都是绝缘体。
    [3]白炽灯用久了灯丝变细,是固态的钨升华为钨蒸气,由于灯丝发生升华现象而变细,即横截面积变小,则电阻变大。
    14、E1=E2+E3
    【解析】电灯正常工作时,电流做功,消耗电能转化为内能和光能,使得电灯发热、发光,
    电流做了多少功,就有多少电能转化为多少形式能,
    所以如果电灯在一段时间内消耗的电能为E1,转化的内能为E2,转化的光能为E3,
    则E1、E2和E3三者的等量关系是E1=E2+E3。
    15、10 0.2 4 0.9 3.6
    【解析】(1)由图象可知,当R2=10Ω时,P2=0.9W,由P=I2R可得,电路中的电流:I=0.3A,由I=U/R可得,电路中的总电阻:R=U/I=6V/0.3A=20Ω,因串联电路中总电阻等于各分电阻之和,所以,R1=R-R2=20Ω-10Ω=10Ω;(2)当滑片P滑至最右端时,滑动变阻器接入电路中的电阻最大,此时电路中的电流:I′=U/(R1+R2′)=6V/(10Ω+20Ω)=0.2A,通电10s电流通过R1产生的热量:Q1=(I′)2R1t=(0.2A)2×10Ω×10s=4J;由图乙可知,滑动变阻器消耗的最大功率为0.9W,当只有电阻R1接入电路时,电路中的电流最大,总功率最大,此时的电流为6V/10Ω=0.6A,所以最大功率为6V×0.6A=3.6W.
    16、做功(摩擦) 升高 热传递
    【详解】轮胎与地面的摩擦力是保持汽车在地面上行驶的向前推动力,轮胎在于地面接触摩擦过程中,轮胎与地面接触部分的分子会发生形变,这种反复形变导致轮胎温度上升,进而轮胎内的气体温度也随之升高.热能从高温处向低温处传递,可以将车的轮胎至于水中,使轮胎内的内能转移到水中,可以起到降低轮胎温度作用.
    三、实验题
    17、比较吸收热量的多少 乙 2.1×103
    【详解】(1)[1]因为用相同的酒精灯加热,可以保证相同时间内两种液体吸引的热量相等,所以实验中记录加热时间的意义是比较吸收热量的多少。
    (2)[2]加热到相同的温度时,由图知,乙需要加热的时间更长,所以乙吸收的热量多。
    (3)[3]由(2)知,升高相同的温度,乙加热时间长,即乙的比热容大,因为水的比热容最大,所以乙应该是水;如图加热5min时,乙升高3℃,甲升高6℃,得
    即另一种液体的比热容是。
    【点睛】
    重点是研究吸热能力的实验,要理解加热时间的意义,另外本题中根据加热时间可直接判断甲液体的比热容是乙液体的二倍。
    18、等量 管内液面高度差的变化 做功 电阻 左
    【详解】(1)[1]在探究“电流通过导体时产生热量与哪些因素有关”的实验时,容器中应该密闭等量的气体;
    [2]电流通过电阻产生热量的多少可以使气体温度升高,热胀冷缩,导致管内液面高度差发生变化,所以可以通过液面高度差的变化来反映产生热量的多少;
    (2)[3]通电后透明容器中电阻丝的内能增大是通过电流做功,将电能转化成电阻丝的内能,增大温度的;
    (3)[4]如图甲,两个电阻串联在电路中,电流相同,通电时间相同,电阻不同,运用控制变量法,探究电流产生热量跟电阻的关系;
    [5]图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可知,右端两个电阻的总电流和左端的电阻电流相等,即I右=I左,两个5Ω的电阻并联,根据并联电路的电流特点知I右=I内+I外,所以I左>I内,烧瓶内的电阻值都是5Ω,阻值相等,通电时间相等,电流不同,运用控制变量法,探究电流产生热量跟电流的关系,通过一段时间后,左边容器中电流产生的热量多。
    19、电流产生的热量越多 转换法 甲 电阻 电阻 电流 8:4:1
    【详解】(1)[1][2]根据电流的热效应,电热丝产生的热量会导致密容器内空气的受热膨胀,气体膨胀程度越大,U形玻璃管中出现液面高度差越大,则电流产生的热量越多,这种研究方法叫转换法;
    (2)[3]丙图中的两电阻并联后再与甲和乙容器的两电阻串联,根据串联电路电流的规律,通过甲乙容器中两电阻丝的电流相同,;由并联电路电流的规律,通过甲乙容器中电阻丝的电流大于通过丙容器中电阻丝的电流,而,通电一段时间后,由可知,相同时间内,甲容器内电阻产生的热量最多,故气体膨胀程度最大,甲容器相连的U形管中两侧的液面高度差最大;
    (3)[4]由(2)知,甲乙两个容器中电流和通电时间相同,而电阻丝阻值大小不同,故利用甲、乙两个容器及相应装置,可研究电流通过电阻时产生的热量与电阻的关系;
    (4)[5][6]由(2)知,乙、丙两个容器中的电阻通过时间相同,根据串联、并联电路电流的规律可知,通过乙容器内电阻的电流大小大于两容器中的电流,故利用乙、丙两个容器及相应装置进行研究,可得出结论:在通电时间相同,电阻相同的情况下,通过电阻的电流越大,电阻产生的热量越多;
    (5)[7],丙图中并联的两电阻相同,由并联电路的规律和欧姆定律,通过两容器中电阻丝的电流为,由可知,通电一段时间,甲、乙、丙三个容器中产生的热量之比为:




    由①②得:

    四、作图题
    20、
    【解析】左图中,两灯并联,电流表A2测L2的电流,A2可选用小量程与灯L2串联,电流表A1测干路电流,因电流表的示数为0.8A,故A1选用大量程接在干路上,开关S控制整个电路,S接在干路上,如下所示:

    21、
    【解析】根据家庭电路的组成可知,家庭电路的连接要按照进户线、电能表、空气开关、用电器的安装顺序,则在方框位置安装电能表;
    电灯和开关的连接:火线首先过开关才能进灯泡顶端的金属点,零线直接进灯泡的螺丝口,这样在开关断开时,能切断火线,保证此时灯泡不带电;如图所示:

    五、计算题
    22、6V 30Ω 11J
    【解析】如图,两电阻并联,两电流表分别测量两电阻的电流.
    (1)电源电压为:;
    (1)R1的阻值为:;
    (3)通电10 s,电流通过电阻R1做的功:

    故答案为(1). 6V (1). 30Ω (3). 11J
    点睛:重点是欧姆定律的应用和电功的计算,除了公式熟练应用以外,关键是用好并联电路的电压、电流特点,解题不难.
    23、(1)4.5×105J;(2)48.4Ω;(3)198V
    【解析】(1)养生壶在高速档正常工作5min所消耗的电能: W=P高t=1500W×5×60s=4.5×105J;
    (2)当开关S、S1、S2都闭合时,R1、R2并联,电阻最小,由P=可知此时养生壶箱处于高速档,此时R2的功率: P2===500W,
    R1的功率P1=P﹣P2=1500W﹣500W=1000W, R1===48.4Ω;
    (3)低速档,为功率最小的,即只有R2工作时,此时功率P=P2=500W,R2=96.8Ω;
    “3000imp/kW•h“表示每消耗1kW•h的电能,指示灯闪烁3000次,则闪烁81次消耗的电能:W=kW•h=0.027kW•h,养生壶的电功率:P实===0.405kW=405W,
    由P=可得实际电压: U实===198V。
    额定电压
    220V
    功率选择
    高速挡
    中速挡
    低速挡
    1500W
    ×××W
    ×××W
