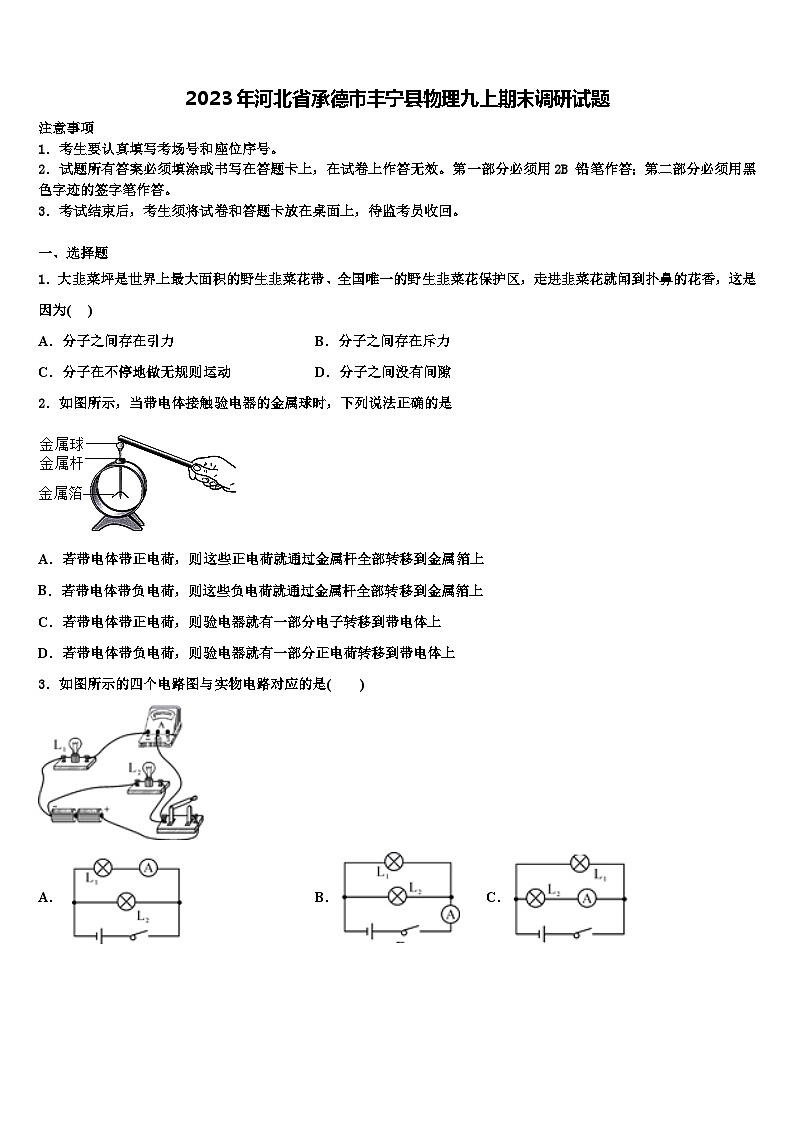

2023年河北省承德市丰宁县物理九上期末调研试题含解析

这是一份2023年河北省承德市丰宁县物理九上期末调研试题含解析，共16页。试卷主要包含了考生要认真填写考场号和座位序号，两盏电灯并联接在同一电源上等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题
1．大韭菜坪是世界上最大面积的野生韭菜花带、全国唯一的野生韭菜花保护区，走进韭菜花就闻到扑鼻的花香，这是因为( )
A．分子之间存在引力B．分子之间存在斥力
C．分子在不停地做无规则运动D．分子之间没有间隙
2．如图所示，当带电体接触验电器的金属球时，下列说法正确的是
A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
3．如图所示的四个电路图与实物电路对应的是( )
A．B．C．D．

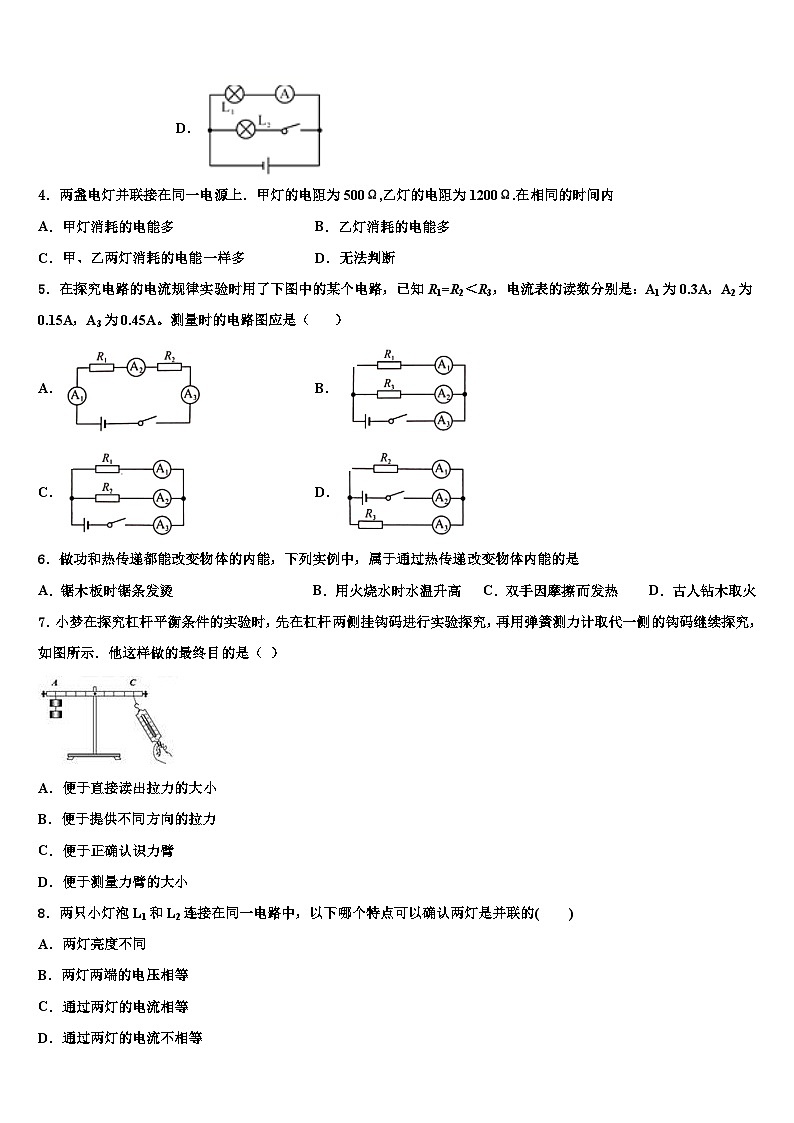

4．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内
A．甲灯消耗的电能多B．乙灯消耗的电能多
C．甲、乙两灯消耗的电能一样多D．无法判断
5．在探究电路的电流规律实验时用了下图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A．B．
C．D．
6．做功和热传递都能改变物体的内能，下列实例中，属于通过热传递改变物体内能的是
A．锯木板时锯条发烫 B．用火烧水时水温升高 C．双手因摩擦而发热 D．古人钻木取火
7．小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示．他这样做的最终目的是（ ）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小
8．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等

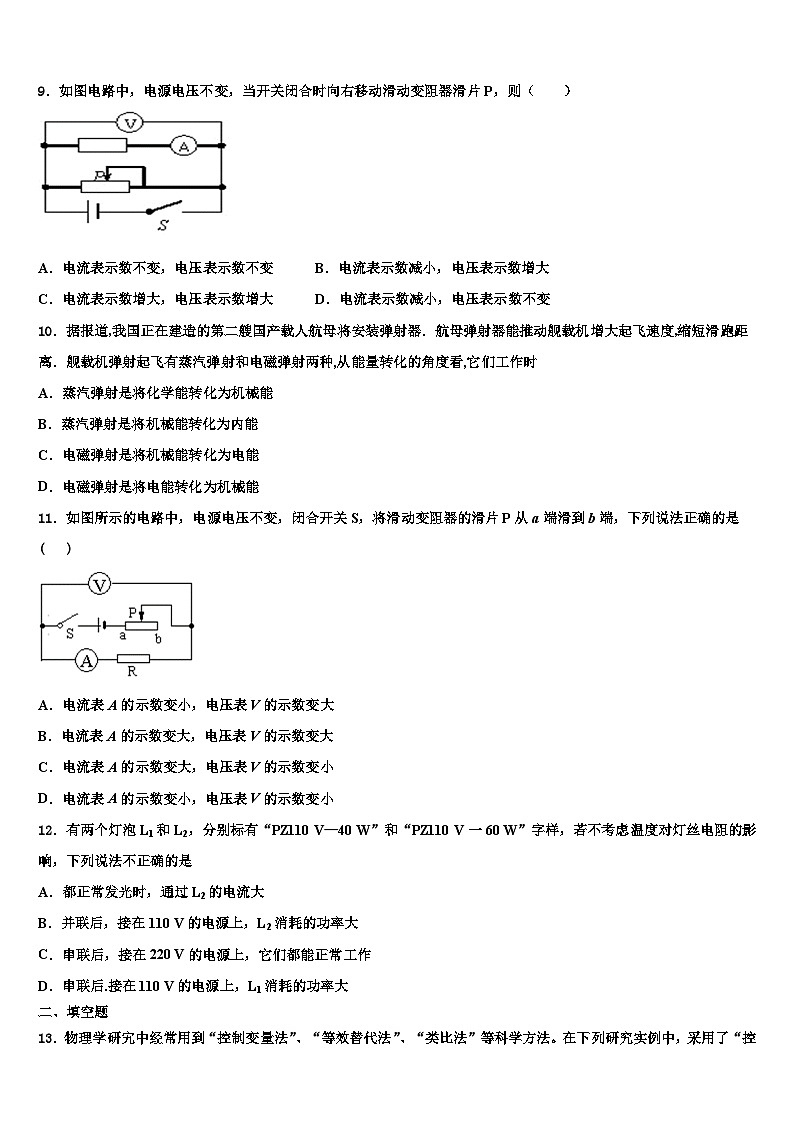

9．如图电路中，电源电压不变，当开关闭合时向右移动滑动变阻器滑片P，则（ ）
A．电流表示数不变，电压表示数不变B．电流表示数减小，电压表示数增大
C．电流表示数增大，电压表示数增大D．电流表示数减小，电压表示数不变
10．据报道,我国正在建造的第二艘国产载人航母将安装弹射器．航母弹射器能推动舰载机增大起飞速度,缩短滑跑距离．舰载机弹射起飞有蒸汽弹射和电磁弹射两种,从能量转化的角度看,它们工作时
A．蒸汽弹射是将化学能转化为机械能
B．蒸汽弹射是将机械能转化为内能
C．电磁弹射是将机械能转化为电能
D．电磁弹射是将电能转化为机械能
11．如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P从a端滑到b端，下列说法正确的是( )
A．电流表A的示数变小，电压表V的示数变大
B．电流表A的示数变大，电压表V的示数变大
C．电流表A的示数变大，电压表V的示数变小
D．电流表A的示数变小，电压表V的示数变小
12．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大
二、填空题
13．物理学研宄中经常用到“控制变量法”、“等效替代法”、“类比法”等科学方法。在下列研究实例中，采用了“控制变量法”的是________；采用了“等效替代法”的是_________； 采用了“类比法”的是_______（均填序号）。
(1)研究串联、并联电路时，引入“总电阻”。
(2)“密度”的定义方法。
(3)研究电流时与水流进行对比。
(4)研究电流与电压关系时，保持导体的电阻不变。
14．如图所示，2018年1月12日7时18分，我国在西昌卫星发射中心用长征三号乙运载火箭，以“一箭双星”方式成功发射第二十六、二十七颗北斗导航卫星。运载火箭在升空过程中，北斗导航卫星的重力势能_____（选填“增大”、“不变”或“减少”），_____(选填“是”或“不是”) 卫星的动能与势能间的转化，火箭头部表面温度将会急剧升高，这是通过_____的方式改变其内能的。
15．如图所示的电路中，电源电压保持不变，当开关S闭合、S1断开，甲、乙两表均为电流表时，R1和R2消耗的功率之比P1∶P2＝3∶2，当开关S和S1都闭合，甲、乙两表均为电压表时，R1和R2中的电流之比I1∶I2＝_____，两电压表示数之比U甲∶U乙＝_____。
16．如图所示是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中额定功率最大的电器是________，节能灯正常工作10小时消耗的电能是________kW·h。
三、实验题
17．（8分）在“伏安法测电阻”实验中，电源电压保持不变，某同学连接的大部电路如图甲所示。
（1）请用笔画线代替导线将图甲所示的电路补充完整。
（____）
（2）正确连接电路后，将滑动变阻器滑片移到最大阻值处，闭合开关，再调节滑动变阻器，当电压表的示数为2V时，电流表的示数如图乙所示，则待测电阻的阻值是__________Ω。
（3）若考虑电压表中微小电流通过，则本次实验测得的电阻与真实值比较，将__________。
18．（8分）小亮利用如图甲所示的电路“探究电流跟电阻的关系”，电源电压4.5V，五个定值电阻的阻值分别是5、10Ω、15Ω、20Ω和25Ω，滑动变阻器标有“50Ω1A”字样。
(1)请你找出接错的那一根导线，在这根导线上打“×”，并画出正确的连接位置。
（________）
(2)正确连接电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，电压表无示数，则故障可能是_____（写出一种即可）。
(3)小亮排除故障后再次闭合开关，移动滑动变阻器滑片P的同时，眼睛应注视_____。
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
(4)实验中小亮多次改变R的阻值，调节滑动变阻器滑片P，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的图象。由图象可以得出结论：_____。
(5)结合图象乙，小亮同学在五次实验中滑动变阻器接入电路的阻值范围是_____Ω。
(6)由于实验器材中有多组电源可以选择，小亮想如果五个定值电阻不变，控制电压表示数与刚才一样，为了能够顺利完成这五次实验，那么小亮应选择最大电压值不超过_____V的电源。
19．（8分）实验桌上有如下器材：符合实验要求的电源一个、已调零的电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。某同学从实验桌上选择适当器材，探究“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。该同学设计的电路如图所示，主要的实验步骤和数据记录结果如下：
①断开开关S，按照电路图连接电路，把滑动变阻器的滑片P调到接入电路阻值最大的位置。
②闭合开关S，调节滑动变阻器滑片P到适当位置，用电压表和电流表分别测出R两端的电压U和通过R的电流I，把数据R、U、I记录在表格中，断开开关S。
③更换接入电路中的电阻R，闭合开关S，用电压表和电流表分别测出R两端的电压U和通过R的电流I，把数据R、U、I记录在表格中，断开开关S。
④仿照步骤③，再进行四次实验，将各次实验数据R、U、I记录在表格中。
⑤利用公式P=UI分别计算出各电阻R消耗的功率P，把数据记录在表格中。
数据记录结果
根据以上实验过程，回答下列问题：
（1）该同学的探究过程中存在的问题是__________________________。
（2）请你针对该同学探究过程中存在的问题，写出改正措施：__________________。
四、作图题
20．（8分）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
（_______）
21．（8分）请根据实物电路（如图），在虚线框内画出电路图。
（____）
五、计算题
22．（10分）如图甲所示，电源两端电压不变。R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。求：
(1)滑动变阻器的最大阻值；
(2)R1的阻值和电源电压；
(3)求此电路的最大电功率。
23．（12分）如图所示的电路中，电源电压可调，灯L上标有“6V 6W” 的字样， R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2A” 的字样，两表的量程分别为0~3A、0~15V，闭合S1、 S2、S3， 调节电源电压使灯L正常发光。求：
（1）灯正常发光时的电阻及电流表的示数。
（2）当只闭合开关S2时，调节滑片在保证电路安全的情况下使电压表的示数不低于量程的一半，计算电源电压的最大值和最小值。
参考答案
一、选择题
1、C
【详解】走进韭菜花就闻到扑鼻的花香，这是由于分子在不停的做无规则运动引起的，故C符合题意，ABD不符合题意。
故选C。
2、C
【分析】（1）验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大．（2）金属中的自由电荷是自由电子；质子不可移动．据此分析判断．
【详解】AC、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，C正确；
B、若带电体带负电荷，负电荷将部分转移到金属箔上，从而金属箔带负电，而带电体仍带负电，故B错误；
D、若带电体带负电荷，是由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；
故选C．
3、A
【分析】从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，据此分析．
【详解】A、两只灯泡并联，开关控制干路，电流表测量灯泡L2的电流，符合题意；
B、两只灯泡并联，开关控制干路，电流表测量干路中的电流，不合题意；
C、两只灯泡并联，电流表测量灯泡L1的电流，不合题意；
D、两只灯泡并联，开关控制L2支路，而实物图中的开关控制干路，不合题意．故选A．
4、A
【详解】两盏电灯并联接在同一电源上时，因并联电路中各支路两端的电压相等，甲灯的电阻小，工作相同的时间，由W=UIt=可知，甲灯消耗的电能多，故A正确、BCD错误，故选A。
5、B
【详解】A．该电路为串联电路，三个电流表的示数应该相等，故A不符合题意；
B．R1和R3组成并联电路，电流表A1测R1的电流，电流表A2测R3的电流，电流表A3测干路的总电流，并联电路中各支路两端的电压相等，且R1
