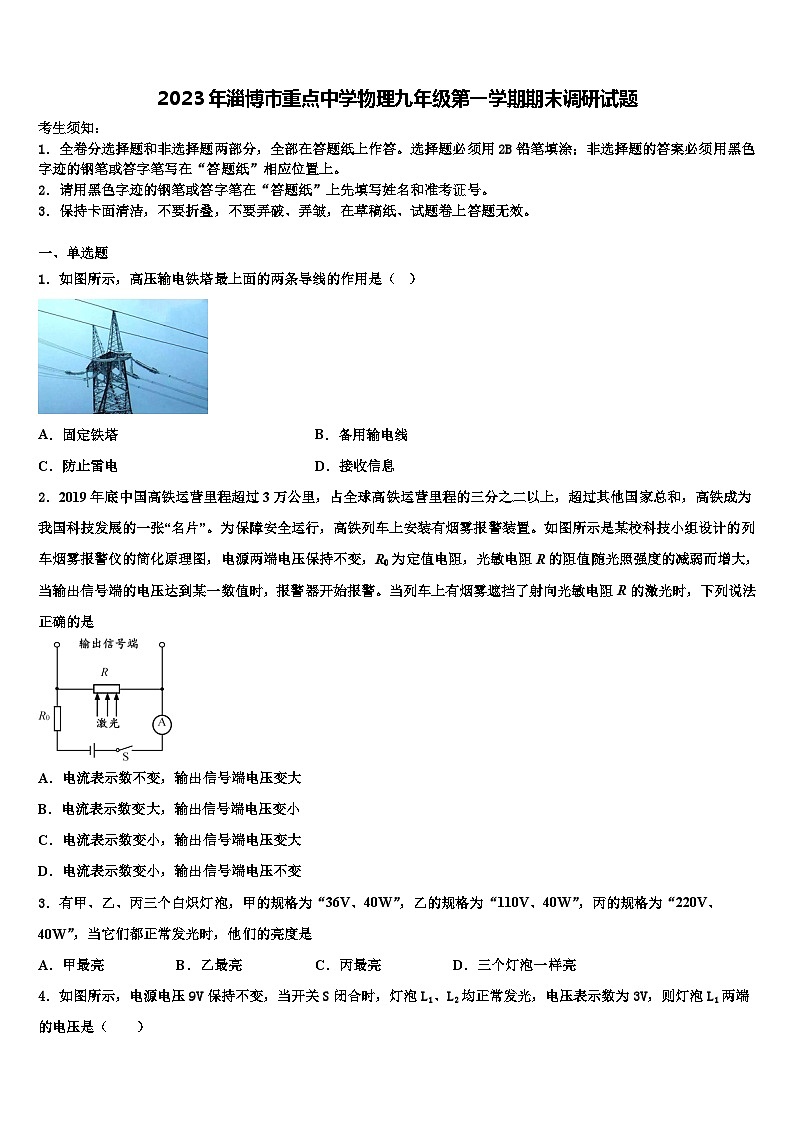

2023年淄博市重点中学物理九年级第一学期期末调研试题含解析

这是一份2023年淄博市重点中学物理九年级第一学期期末调研试题含解析，共14页。试卷主要包含了下列四种现象中属于扩散现象的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题
1．如图所示，高压输电铁塔最上面的两条导线的作用是（ ）
A．固定铁塔B．备用输电线
C．防止雷电D．接收信息
2．2019年底中国高铁运营里程超过3万公里，占全球高铁运营里程的三分之二以上，超过其他国家总和，高铁成为我国科技发展的一张“名片”。为保障安全运行，高铁列车上安装有烟雾报警装置。如图所示是某校科技小组设计的列车烟雾报警仪的简化原理图，电源两端电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当输出信号端的电压达到某一数值时，报警器开始报警。当列车上有烟雾遮挡了射向光敏电阻R的激光时，下列说法正确的是
A．电流表示数不变，输出信号端电压变大
B．电流表示数变大，输出信号端电压变小
C．电流表示数变小，输出信号端电压变大
D．电流表示数变小，输出信号端电压不变
3．有甲、乙、丙三个白炽灯泡，甲的规格为“36V、40W”，乙的规格为“110V、40W”，丙的规格为“220V、40W”，当它们都正常发光时，他们的亮度是
A．甲最亮B．乙最亮C．丙最亮D．三个灯泡一样亮

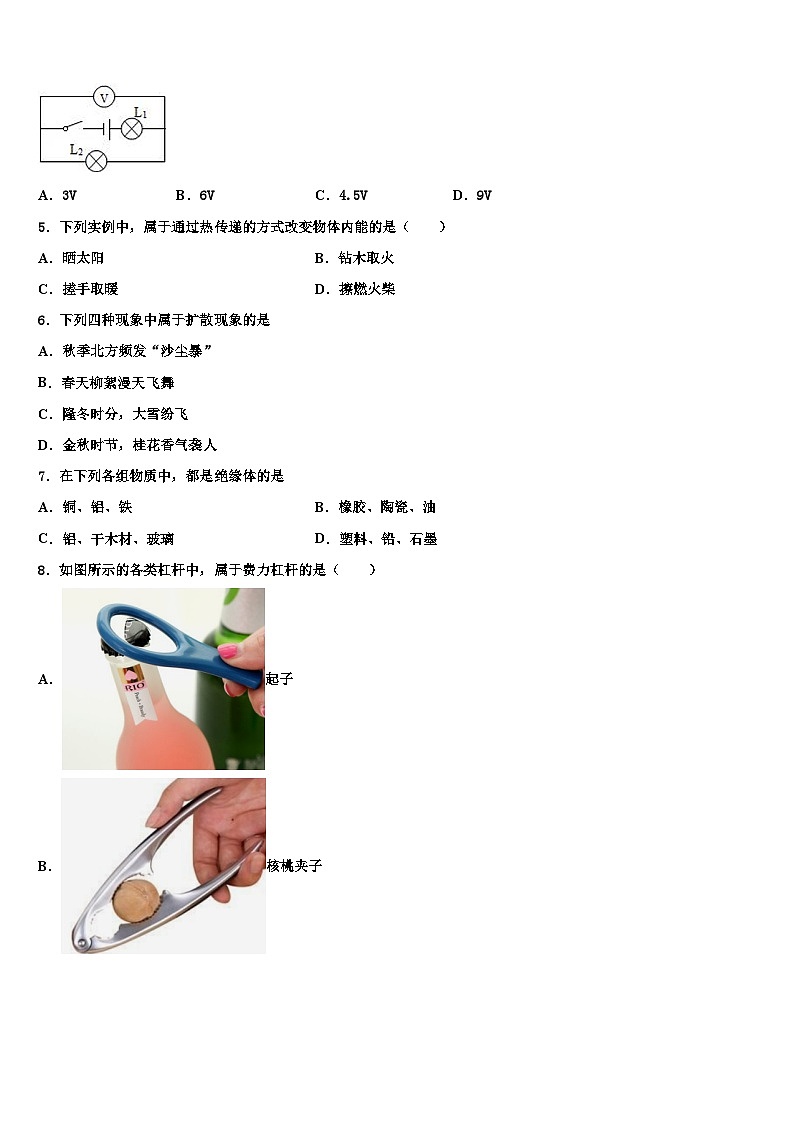

4．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）
A．3VB．6VC．4.5VD．9V
5．下列实例中，属于通过热传递的方式改变物体内能的是（ ）
A．晒太阳B．钻木取火
C．搓手取暖D．擦燃火柴
6．下列四种现象中属于扩散现象的是
A．秋季北方频发“沙尘暴”
B．春天柳絮漫天飞舞
C．隆冬时分，大雪纷飞
D．金秋时节，桂花香气袭人
7．在下列各组物质中，都是绝缘体的是
A．铜、铝、铁B．橡胶、陶瓷、油
C．铝、干木材、玻璃D．塑料、铅、石墨

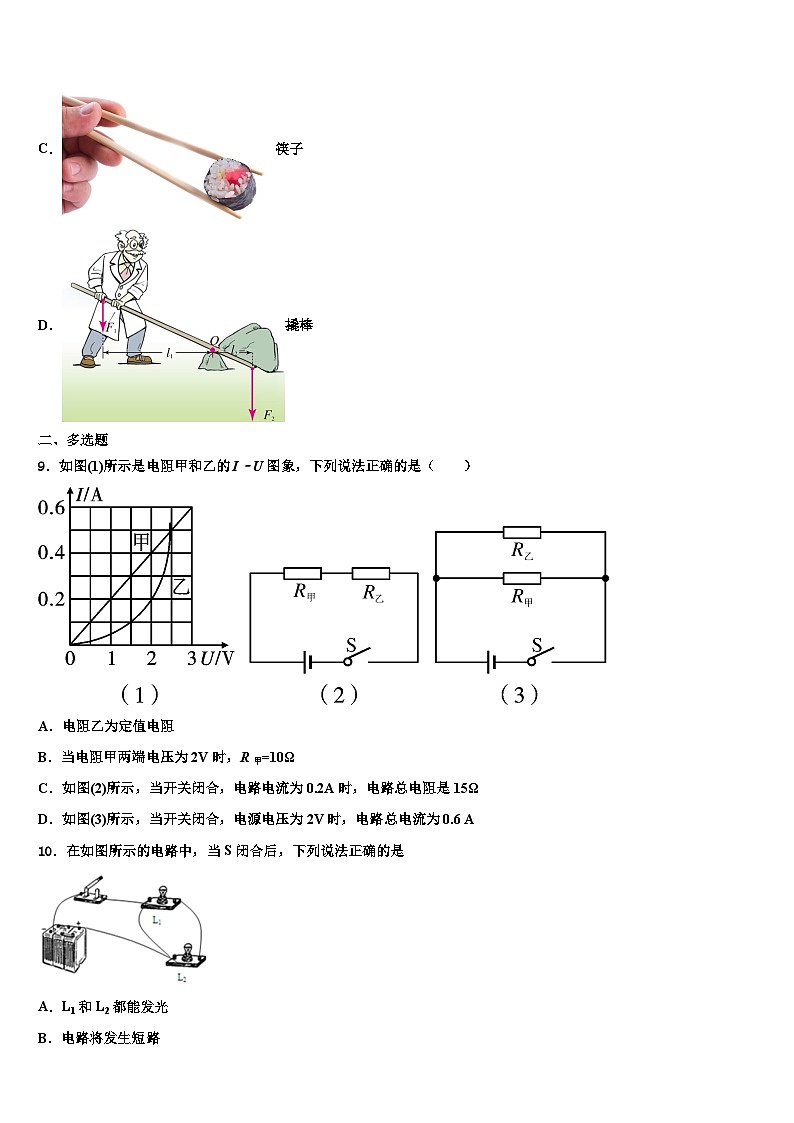

8．如图所示的各类杠杆中，属于费力杠杆的是（ ）
A．起子
B．核桃夹子
C．筷子
D．撬棒
二、多选题
9．如图(1)所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲=10Ω
C．如图(2)所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图(3)所示，当开关闭合，电源电压为2V时，电路总电流为0.6 A
10．在如图所示的电路中，当S闭合后，下列说法正确的是
A．L1和L2都能发光
B．电路将发生短路
C．去掉其中一条导线，不能使L1和L2发光
D．只要移动一条导线的一个接线头，就能使L1和L2并联
三、填空题
11．小明利用上3图所示的电路进行实验，电源电压为两节干电池，①、②、③是三个电表（分别为电压表和电流表）。闭合开关S。灯L1与L2并联，电路中______是电压表。实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算流过L1的电流为_____A，流过L2的电流为______A。
12．用两个相同的“热得快”,分别给质量、初温都相同的甲、乙两种液体同时加热,两液体的温度随时间变化关系的图象如图．根据图象可知，甲液体的比热容____乙液体的比热容（选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1．89×105J的热量，乙液体的温度升高了_________℃（气压为一标准大气压）．
13．（2017•北部湾卷）在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量，人体吸收热量后体温升高，内能_____________，这是通过________（选填“做功”或“热传递”）来改变内能的；10kg的沙子温度降低1℃放出的热量是__________ J．（已知c沙＝0.92×103J/(kg▪m3)）
14．验电器是利用______________________的原理工作的。
15．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电源电压为4.5V的电源上，如乙图所示，闭合开关后两元件的电流之比__________；电功率之比_________。
16．九月，我校进行了安全教育演练，消防员演示了如何正确使用灭火器。灭火器放在烈日下温度会______（选填“升高”或“降低”），这是通过______的方法使其内能增加的。灭火器内能增加具有一定的危险性，所以，灭火器应存放在阴凉干燥处。人们在冬天常常搓手取暖，这里的能量转化方式与四冲程汽油机工作时的______冲程相同。
四、作图、实验探究题
17．通电螺线管的磁感线方向如图所示，请在如图中以涂黑的方式标出小磁针的N极和电源的“+”、“-”极。
（_________）
18．请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．
19．（10分）测量定值电阻Rx阻值大小的实验电路图如图甲所示。
(1)本实验的原理是_______；
(2)实验前为了保护电路，滑动变阻器的滑片应置于_______(选填“A”或“B”)端；
(3)正确连接电路闭合开关后，电压表示数为2.7V时，电流表接线及示数如图乙所示，则此时测得Rx的阻值是_______；
(4)本实验要多次测量取平均值，是为了_______；
(5)某实验小组进行实验时不慎将电压表损坏，他们利用一个阻值已知的定值电阻R0、一个电流表和开关若干个，设计了如图丙所示的电路，也测出了待测电阻Rx的阻值(电流表量程符合要求，电源电压未知)。请将他们的实验步骤填写完整；
①正确连接电路，_______记录电流表的示数为I1；
②_______记录电流表的示数为I2；③待测电阻阻值的表达式为Rx=_______(用测得量和已知量的字母表示)。
五、计算题
20．（6分）在综合实践活动中，科技小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒为16V，R0为定值电阻，L为额定电压是2.5V的小灯泡，其I﹣U关系的部分数据如图乙所示，AB为长14cm、阻值60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P．闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F方向始终水平向右，已知OA为10cm，OP始终与AB接触良好且无摩擦；求：
（1）电流表示数为0.2A时，灯泡的电阻为_______Ω；
（2）无风时R0消耗的电功率________；
（3）为保护电路，允许风对球施加的最大作用力_______ 。
21．（6分）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值．
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率．
参考答案
一、单选题
1、C
【详解】高压输电铁塔最上面的两条导线是避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地。
故选C。
2、C
【详解】由题意可知，电路为R0与R串联电路，电流表测整体电流，输出信号端相当于检测R两端的电压，当有烟雾遮挡射向光敏电阻R的激光时，R的阻值增大，由串联分压可知，R两端电压变大，则输出信号端电压变大，总电压不变，总电阻变大，由欧姆定律可知，电路电流变小，故选C。
3、D
【解析】灯泡的亮度是由灯泡的实际功率决定的，由题可知，当它们都正常发光时，它们的实际功率都是各自的额定功率，而三盏电灯的额定功率都为40W，因此三个灯泡一样亮。
4、B
【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，根据串联电路的电压的特点即可求出灯泡L1两端的电压．
【详解】因为L1与L2串联，电压表测L2两端的电压，并且串联电路两端电压等于各部分电压之和，所以灯泡L1两端的电压：U1=U-U2=9V-3V=6V．故选B．
5、A
【详解】A．晒太阳是通过热传递的方式改变物体的内能，故A符合题意；
BCD．钻木取火、搓手取暖、擦燃火柴都是通过做功的方式增加物体的内能，故B、C、D不符合题意。
故选A。
6、D
【详解】A、我国北方地区频发的“沙尘暴天气”，“沙尘”是肉眼可见的物体的运动，不属于分子运动，不符合题意；
B、春天柳絮漫天飞舞，“柳絮”也是可见的物体的运动，不符合题意；
C、大雪纷飞，仍是宏观物体的运动，与扩散无关，不符合题意；
D、桂花香气袭人，是气体分子运动的结果，属于扩散现象，符合题意．
故选D．
【点睛】
要理解分子是看不见的，因为分子太小了，而能看到的灰尘、烟尘一类的物体仍属宏观的物体运动，比分子还是大得多的，不能说明分子的运动．
7、B
【解析】A、铜、铝、铁都是金属，是导体，故A不符合题意。
B、橡胶、陶瓷、油是绝缘体，故B符合题意。
C、铝是金属，属于导体；干木材、玻璃是绝缘体，故C不符合题意。
D、塑料是绝缘体，铅、石墨是导体，故D不符合题意。
故选：B。
8、C
【详解】A．起子工作时，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．核桃夹子工作时，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．筷子工作时，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．撬棒工作时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选C。
二、多选题
9、CD
【详解】A．由图象可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；
B．由图象可知，当甲两端电压为2V时，通过的电流为0.4A，根据欧姆定律可得
故B错误；
C．由图乙知，甲和乙串联，由串联电路的电流特点知：通过两电阻的电流相等，当电路电流为0.2A时，由图象可知，U甲＝1V，U乙＝2V，由串联电路的总电压等于各分电压之和可知，电源的电压
U＝U甲+U乙＝1V+2V＝3V
根据欧姆定律可得
故C正确；
D．由图丙知，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图象可知，I甲＝0.4A，I乙＝0.2A，根据并联电路中干路电流等于各支路电流之和可知，干路电流
I＝I甲+I乙＝0.4A+0.2A＝0.6A
故D正确。
故选CD。
10、BD
【详解】AB.根据实物图可知，闭合开关S后，电流从电源正极流出，经过导线、开关直接回到电源负极，因此电路发生电源短路，即两灯泡都不能发光；故A错误，B正确；
C. 根据实物图可知，去掉L2左端接线柱与L1左端接线柱之间的导线，此时两灯泡串联，故L1和L2均能发光，如图所示：
故C错误；
D. 将开关与L1左接线柱相连的导线改接到L1的右接线柱时，L1和L2并联；或将电源正极与L2左接线柱相连的导线改接到L2的右接线柱时，L1和L2并联，如图所示：
故D正确．
故选BD.
三、填空题
11、② 0.3 0.2
【详解】[1][2][3]由图示可知，当闭合开关S时，灯L1与L2并联，电路中②是电压表；两灯并联时，各支路电压等于电源电压为3V，所以3应是电压表的示数，而0.2和05是两个电流表的示数，由图示可知，电流表③测的是干路的电流，电流较大，所以其示数应为0.5A，电流表①测的是通过灯泡L2的电流，其示数应为0.2A，根据并联电路中电流的特点可得：流过L1的电流为
0.5A-0.2A=0.3A
流过L2的电流为0.2A。
12、小于 80
【解析】试题分析：比较物质的吸热本领即比热容，用到的实验方法为控制变量法，在实验中用相同的加热源是为了使两种物质在相同时间内吸收的热量相等，在两种物质质量相同时，升温较慢的物质比热容大，故图中乙升温较慢，所以甲液体的比热容小于乙液体的比热容；如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1．89×105J的热量，根据Q=cmΔt可知：Δt=；因标准大气压水的沸点为100℃，故水从20℃升高到100℃，只升高了80℃．
考点： 比热容
13、增加 热传递 0.92×104
【解析】根据改变物体的内能的两种方式——做功和热传递可知，将人体埋在沙子里，人体吸收热量后体温升高，内能增加，这是通过热传递的方式来改变人体内能的；沙子温度降低1℃放出的热量根据Q放＝c沙m△t可得：Q放＝0.92×103J/(kg▪m3)×10kg×1℃＝0.92×104J．
14、同种电荷相互排斥
【详解】验电器是利用同种电荷互相排斥的原理工作的，两箔片上带上同种电荷，箔片张开，带电量越大箔片张角越大。
15、1∶1； 4∶5
【详解】[1]由电路图可知，电路元件A和B串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，闭合开关后两元件的电流之比为1∶1。
[2]因串联电路中总电压等于各分电压之和，所以，两元件串联在电源电压为4.5V的电源上时，由图甲可知，电路中的电流
I=0.4A
UA=2V，UB=2.5V
时符合，则两元件的电功率之比
PA∶PB=UAI∶UBI=UA∶UB=2V∶2.5V=4∶5
16、升高 热传递 压缩
【详解】[1][2]灭火器放在烈日下温度会升高，这是通过热传递的方法使其内能增加，具有一定的危险性，为了安全，灭火器应存放在阴凉干燥处；
[3]人们在冬天常常搓手取暖，是通过搓手将机械能转化为内能，内能增加，温度升高，手暖和，这是通过做功的方式改变手的内能，这与汽油机工作中的压缩冲程的能量转化相同，都是将机械能转化为内能。
四、作图、实验探究题
17、
【详解】在磁体的外部磁感线总是从磁体的N极出发最后回到S极的，所以通电螺线管的右端为N极左端为S极。小磁针静止时，N极指示该点磁场的方向，所以小磁针的左端为N极，右端为S极。根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极(右端)，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流向左端的，所以电源的右端为正极，左端为负极，如图所示：
【点睛】
根据磁感线的方向判断出通电螺线管的磁极和小磁针的磁极，再根据右手定则判断出电流的方向即得电源的正负极。
18、
【详解】三孔插座按照左零右火中地线的规则来接线，灯泡与开关是串联的，且开关应接在火线的一端，如图：
19、 B 减小误差 只闭合开关S，S1 只闭合开关S、S2
【详解】(1)[1] 测量未知电阻的实验原理是。
(2)[2]为了保护电路，开关闭合前，滑动变阻器的滑片要在阻值最大处，即图中B处。
(3)[3] 电流表选择0-0.6A，分度值为0.02A，结合指针位置，电流为0.3A，由欧姆定律，未知电阻为
(4)[4]测量电阻时，多次测量是为了减小误差。
(5)①[5]②[6][7]①正确连接电路，实验时只闭合S、S1时，记录电流表的示数为I1；②只闭合S、S2时，记录电流表的示数为I2；③在①中，两电阻并联，电流表测干路电流，在②中，电路连接关系没有改变，电流表测Rx的电流，因通过待测电阻的电流不变，由并联电路电流的规律，通过定值电阻的电流为
由欧姆定律，电源电压为
由欧姆定律，待测电阻阻值的表达式为
五、计算题
20、5 0.6W 1.4N
【详解】（1）由图可知，灯泡、定值电阻R0和电阻丝串联；因串联电路电流处处相等，所以，通过灯泡的电流为0.2A，由图乙可知，UL1V，则根据I＝可得，
RL＝＝5Ω；
（2）无风时，OP下垂并与A端接触，电阻丝阻值最大为60Ω，根据I＝可得，电阻丝两端的电压：
UAB＝IRAB＝0.2A×60Ω＝12V，
因串联，R0两端的电压：
U0＝U﹣UL﹣UAB＝16V﹣1V﹣12V＝3V，
则此时R0的电功率：
P0＝U0I＝3V×0.2A＝0.6W；
（3）根据I＝可得R0的阻值：
R0＝＝15Ω；
由于灯泡的额定电压为2.5V，则电路中最大电流等于灯泡正常工作时的电流，由图乙知最大电流为I′＝0.3A，此时风对球的压力最大，OP绕O转动的角度最大，设此时OP与AB的接触点为C，如图所示：
根据欧姆定律可得，R0两端的电压：
U0′＝I′R0＝0.3A×15Ω＝4.5V，
RBC两端的电压：
UBC＝U﹣U额﹣U0′＝16V﹣2.5V﹣4.5V＝9V，
根据I＝可得此时电阻丝连入电路的电阻：
RBC＝＝30Ω；
由于电阻丝的电阻与电阻丝的长度成正比，则：
，
所以，
BC＝×AB＝×14cm＝7cm，
则
AC＝AB﹣BC＝14cm﹣7cm＝7cm，
如右图，把OP视为一根杠杆，F的力臂为OD，G的力臂等于PD，根据杠杆平衡条件可得：
F×OD＝G×PD，
则：
；
由于△OAC∽△ODP因此：
，
所以，
，
则：
F＝G＝×2N＝1.4N。
21、（1）0.5A（2）4Ω（3）0.75W
【详解】（1）．小灯泡标有“6V 3W”字样，说明灯泡的额定电压是6V，额定功率是3W，由P=UI知道，灯泡的额定电流是：
，
由欧姆定律，灯泡的电阻是：
；
（2）．根据题意知道，灯泡正常工作时电路中的电流是：
I=IL=0.5A，
由串联电路的分压特点知道，此时滑动变阻器两端的电压是：
U滑=U总-U=8V-6V=2V，
此时滑动变阻器R接入电路的阻值是：
；
（3）．当电压表示数为3V时，即灯泡两端的实际电压是3V，此时灯泡的实际功率是：
．
