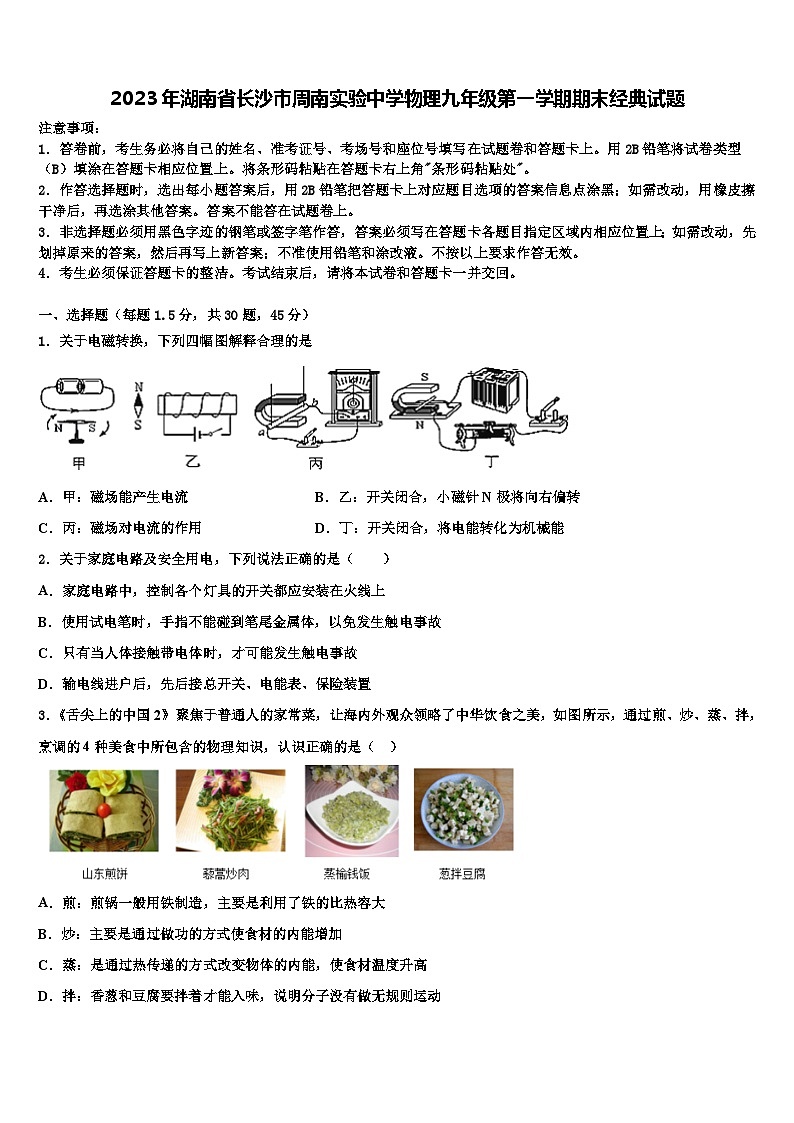

2023年湖南省长沙市周南实验中学物理九年级第一学期期末经典试题含解析

这是一份2023年湖南省长沙市周南实验中学物理九年级第一学期期末经典试题含解析，共23页。试卷主要包含了考生必须保证答题卡的整洁，下列属于省力杠杆的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．关于电磁转换，下列四幅图解释合理的是
​
A．甲：磁场能产生电流 B．乙：开关闭合，小磁针N极将向右偏转
C．丙：磁场对电流的作用 D．丁：开关闭合，将电能转化为机械能
2．关于家庭电路及安全用电，下列说法正确的是（ ）
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．只有当人体接触带电体时，才可能发生触电事故
D．输电线进户后，先后接总开关、电能表、保险装置
3．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，如图所示，通过煎、炒、蒸、拌，烹调的4种美食中所包含的物理知识，认识正确的是（ ）
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使食材的内能增加
C．蒸：是通过热传递的方式改变物体的内能，使食材温度升高
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动

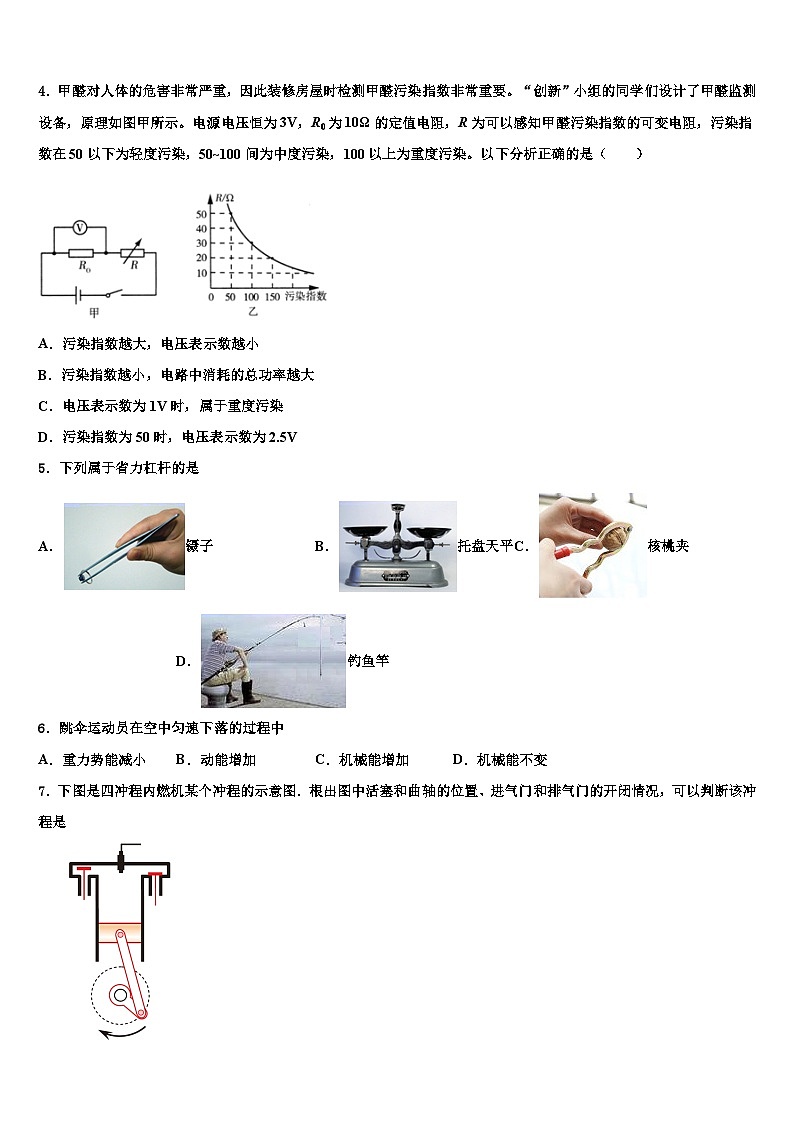

4．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于重度污染
D．污染指数为50时，电压表示数为2.5V
5．下列属于省力杠杆的是
A．镊子B．托盘天平C．核桃夹D．钓鱼竿
6．跳伞运动员在空中匀速下落的过程中
A．重力势能减小B．动能增加C．机械能增加D．机械能不变
7．下图是四冲程内燃机某个冲程的示意图．根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程

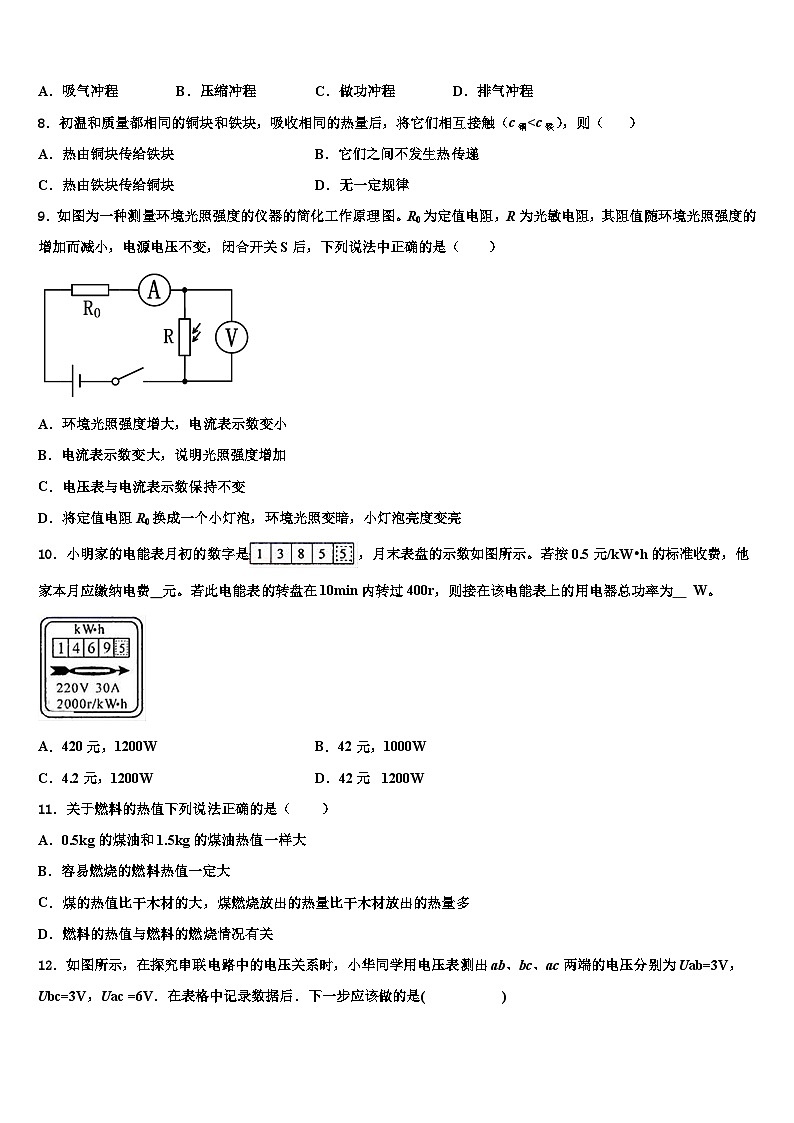

8．初温和质量都相同的铜块和铁块，吸收相同的热量后，将它们相互接触（c铜 p'C．p= p'D．无法判断
22．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
23．关于导体的电阻，下列说法中正确的是（ ）
A．通过导体的电流是0A时，电阻为0Ω
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻一定较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
24．如图所示，下列电路图中与实物图一致的是
A．
B．
C．
D．
25．关于燃料的热值，以下说法中正确的是
A．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
B．燃烧1千克某种燃料放出的热量叫这种燃料的热值
C．燃料燃烧时，质量越大，热值越大
D．燃料不完全燃烧时的热值比完全燃烧时的热值小
26．下列数据与事实相接近的是（ ）
A．手电筒中的电流约2A
B．我国家庭电路电压不高于36V
C．家用节能灯的电功率约200W
D．家用空调正常工作一小时耗电约为1kW·h
27．在如图所示电路中，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量中大小发生改变的是
A．小灯泡的额定电压B．小灯泡的额定功率
C．小灯泡的实际功率D．滑动变阻器的总阻值
28．今年“端午节”，按莆仙风俗，妈妈给小玲煮了“午时蛋”（用蛋叶草煮的鸭蛋）通常 1 个“午时蛋”的总质量约为
A．20 gB．50 gC．150 gD．250 g
29．小明用标有“12V 60W”的汽车灯甲和标有“24V 30W”的汽车灯乙做实验，关于这两个汽 车灯的比较，下列说法中正确的是（ ）
A．甲灯的额定功率一定小于乙灯的额定功率
B．甲灯的实际功率一定小于乙灯的实际功率
C．甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少
D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短
30．甲、乙两个小灯泡上分别标有“6V 3W”“4V 2W”，现将它们按照不同的方式接在不同的电路中（不考虑灯丝电阻随温度的变化），下列说法错误的是（ ）
A．若把它们并联在4V的电压下，乙灯正常发光
B．若把它们并联在4V的电压下，甲灯比乙灯亮
C．若把它们串联在10V的电压下，两灯都可以正常发光
D．若把它们串联在10V的电压下，甲灯消耗电能更快
二、填空题（每空1分，共10题，20分）
31．如图为汽油机_______冲程的工作示意图，汽油机在吸气冲程中吸入气缸的是_____（ “汽油”“空气” 或者“汽油和空气”）
32．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
33．电流通过导体时，通电导体产生的热量，跟_____成正比，跟导体的电阻成正比，还跟通电的时间成正比．这是英国物理学家______通过多次实验研究发现的定律．
34．电动机在工作时会产生大量的热，已知电动机正常工作的电压为220V，电阻为5，通过的电流为10A，则5min内电动机产生的热量为__________ J．
35．在图的电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为________A，电阻R2的阻值为________Ω．
36．如图所示，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光．如果灯泡L1的灯丝突然断开，则电压表的示数将_____（选填“变大”、“不变”或“变小”），电流表的示数将_____（选填“变大”、“不变”或“变小”），灯泡L2将会_____（选填“变亮”、“变暗”或“熄灭”）．
37．如图所示，电源电压保持不变，闭合S后两灯泡发光，两表示数正常．一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是______．排除故障后，小明再测L2两端电压，他保持b接线柱不动，只是把电压表a接线柱改接到c处，则会出现的现象是_______．
38．简单电路是电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的_____；充电宝给手机充电时，充电宝相当于简单电路中的_____．
39．（1）教室里的日光灯之间是____联连接的，它们正常工作时的两端电压为____V；
（2）小彩灯扮靓了我们城市的夜景。细心的同学发现：一串小彩灯中若有一个熄灭后，其他灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是__；
（3）LED灯具有节能、环保等特点，额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是____A，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为____W的白炽灯亮度相当。
40．学校学生宿舍走廊的路灯，灯泡容易坏，经常需要更换。电工小段在原来电灯的位置，接入了两盏与原来一样的白炽灯。同学们注意到灯很长一段时间没有坏，而且两盏灯的亮度比原来用一盏灯时要暗，由此：同学们猜想这两盏灯的连接方式是如图所示甲、乙两图中的一种，你认为正确的是______图，你判断的依据是________。
三、实验题（每空1分，共2题，15分）
41．小亮要测定标有“2.5V”字样小灯泡的额定功率，选择一些器材连接了如图甲所示电路（电源电压为3V）；
（1）同组的同学发现电路连接有错误，如果此时闭合开关，小灯泡________（选填“发光”或“不发光”），电压表示数是________V；
（2）请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确___________；
（3）电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，则小灯泡的额定功率是________W；
（4）小亮还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U图像，如图丙，根据图像可知电流与电压并不成正比，原因是____。在这个图像中，纵轴应该表示的是____（选填“电压”或“电流”）。
42．在使用电流表测量电路中的电流时你肯定碰到过下列问题，你是如何解决的？
(1)刚拿到电流表时发现指针指在如图甲的位置，解决办法是：_____________；
(2)在测量电流时发现指针指在如图甲所示的位置，存在的问题是________；解决办法是：________；
(3)在测量电流时发现指针指在如图乙所示的位置，存在的问题是________；解决办法是：_______；
(4)在测量电流时发现指针指在如图丙所示的位置，存在的问题是_______；解决办法是：________。
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压恒为3V，电阻R1的阻值为20Ω，当滑片P滑到某一位置时，电压表的示数为2V，此时，求：
（1）电流表的示数；
（2）滑动变阻器连入电路中的阻值。
44．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m1(假设天然气完全燃烧)．已知水的比热容为4.2×101J/(kg·℃)，天然气的热值为1.2×107J/m1．求：
(1)天然气完全燃烧放出的热量；
(2)水吸收的热量；
(1)该热水器工作时的效率．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【解析】A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，故A错误；
B、闭合开关，通电螺线管中的电流方向是“前上后下”，根据安培定则可知，螺线管的左端是N极，磁感线从N极出发经过小磁针时方向是向左的，则小磁针N极将向左偏转，故B错误；
C、而该装置演示的是，当导体在磁场中做切割磁感线运动时，导体中便会产生电流，所以该装置是研究电磁感应的，故C错误；
D、通电导线在磁场中受力而发生运动，将电能转化为机械能，故D正确．故选D．
2、A
【详解】A．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故A正确；
B．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故B错误；
C．高压带电体只要人靠近就有触电危险，故C错误；
D．输电线进户后首先接到电能表上，后面依次是总开关、保险装置，故D错误。
故选A。
【点睛】
3、C
【详解】A．煎锅一般用铁制造，主要是利用了铁的比热容小，能够快速升温，A项错误；
B．炒菜时，主要是通过热传递的方式使食材的内能增加，B项错误；
C．蒸是通过热传递的方式改变物体的内能，使食材温度升高，C项正确；
D．香葱和豆腐要拌着才能入味，说明分子在做无规则运动，D项错误。
4、C
【详解】A．由图像可知，污染指数越大，可变电阻的阻值越小，根据串联电路的分压特点可知，可变电阻两端的电压越小，则定值电阻两端的电压越大，即电压表示数越大，故A项错误；
B．由图像可知，污染指数越小，可变电阻的阻值越大，电路总电阻越大，根据可知，电源电压不变，总电阻越大，总功率越小，故B项错误；
C．电压表示数为1V时，电路中电流为
可变电阻两端电压为
根据欧姆定律可得，可变电阻连入电路中的阻值为
由图像可知，电阻为20Ω时，污染指数为150，属于重度污染，故C项正确
D．由图像可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω，根据串联电路的分压特点可知，
即
解得：，即电压表示数为0.5V，故D项错误。
故选C。
5、C
【详解】A．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意；
B．托盘天平在使用过程中，动力臂等于阻力臂，既不省力也不费力，是等臂杠杆，不符合题意；
C．核桃钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，符合题意；
D．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意。
6、A
【解析】动能大小与质量和速度有关，重力势能大小与质量和高度有关。
【详解】跳伞运动员匀速下落，速度不变，质量不变，高度变低，则动能不变，重力势能减小，机械能减小。
7、A
【详解】由图可知，进气门打开，排气门关闭．活塞向下运动，所以是吸气冲程．故A正确为答案．
【点睛】
判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”分析，其中在做功冲程中，是内燃机的内能转化为机械能．
8、A
【详解】铜块和铁块质量相同，吸收的热量相同，由可知，比热容大的物体，升高的温度少；因为，所以铁块升高的温度少，又因为铜块和铁块初温相同，所以铁块的末温低，铜块的末温高， 二者接触，热量将从铜块向铁块传递。
故选A。
9、B
【详解】由图知，电路为串联电路，电压表测光敏电阻两端电压。光照强度增大时，光敏电阻最值变小，电路总电阻变小，电流变大；当光照强度变小时，光敏电阻阻值变大，电流变小，灯泡变暗，故B正确；
故选B。
10、D
【详解】消耗的电能：
电费：
元；
用电器总功率为：
选D。
11、A
【解析】A．热值是燃料的性质，跟燃料的质量无关。故A正确。
B．热值是燃料的性质，跟是否容易燃烧无关。故B错误。
C．比较两种不同物质的热值，要取相同质量的物质，让它们都完全燃烧，看哪一种物质放出的热量多。故C错误。
D．热值是燃料的性质，跟燃烧情况无关。故D错误。
12、C
【详解】用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故ABD不符合题意，C符合题意。
13、B
【分析】两个质量不同、散发热量相同的物体，降低相同的温度时，其所能放出热量的多少与其比热容有关，故在分析判断时应联系公式Q＝cm△t进行判断．
【详解】据公式Qcm△t可得c，金属块的质量不同，发出的热量相同，其变化的温度相同，质量大的金属块的比热容一定小，故B正确．
14、A
【解析】A、由公式Q吸=cm△t变形可得：，由图象可知，质量和吸收的热量都相同的甲、乙两种液体，甲液体升高的温度高，所以甲比乙液体的比热容小，故A正确；
B、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，则甲、乙的比热容相同，由图象可知，吸收相同热量时，甲液体升高的温高，所以甲比乙液体的质量小，故B错误；
C、由题意可知，同一热源分别加热，加热相同的时间，甲与乙液体吸收的热量相同，故C错误；
D、由公式Q吸=cm△t变形可得：，若甲、乙为同种液体，比热容相同，吸收相同的热量，则液体的温度变化与它们的质量成反比，故D错误。
故选A。
15、A
【详解】A．根据可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得多，它的比热容小；在其它条件相同时，甲液体升高的温度较高，所以甲液体的比热容小于乙液体的比热容，故A项符合题意；
B．由图可以看出，升高相同的温度，乙的加热时间长，乙吸收的热量多，故B项不符合题意；
C．由题知用两个相同的电加热器加热，在相等时间内液体吸收的热量相等，故C项不符合题意；
D．由图可以看出，当加热时间相同时，即吸收的热量相同时，甲液体升高的温度大于乙液体升高的温度，故D项不符合题意。
故选A。
16、B
【解析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液、石墨等；常见的绝缘体包括：橡胶、陶瓷、塑料、玻璃等。
【详解】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液、石墨等；常见的绝缘体包括：橡胶、陶瓷、塑料、玻璃等，故选B。
17、D
【详解】A．金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，故A错误；
BC．电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，故BC错误；
D．根据欧姆定律可知，电流与电压成正比，与电阻成反比，故D正确。
18、C
【详解】ABD．在输电线上晾衣物、用湿抹布擦发光的灯泡、使用测电笔手接触笔尖金属电极都违背了安全用电原则，是不允许的。故ABD错误；
C．防止冰箱漏电时外壳带电对人造成伤害，所以用三角插头将冰箱的金属外壳接地。这符合安全用电原则。故C正确。
故选C。
19、D
【详解】A．晶体凝固过程，放热但温度不变，故物体放热但温度不一定降低，故A错误；
B．热量是一个过程量，不能说物体含有多少热量，故B错误；
C．内能的大小与物体的质量和温度有关，所以−5的物体不一定比5的物体的内能少，故C错误；
D．热传递的条件是存在温度差，当两物体温度不同时，会发生热传递，故D正确。
故选D。
20、D
【详解】A．由图知道，电压表测量Rx的电压，电流表测量Rx的电流，由欧姆定律可以计算出Rx的阻值，且通过滑动变阻器可以改变Rx两端的电压，多次测量减小误差，故A 测Rx的阻值，即A不符合题意；
B．由图知道，首先只闭合电键S1，调节滑动变阻器，测量出通过测Rx的电流，然后，断开S1，闭合S2，保持滑动变阻器不变，调节R2，使电流表示数保持不变，此时R2的示数即Rx的阻值，故B可以测Rx的阻值，即B不符合题意；
C．闭合S1、S2，电路中只有定值电阻R0，电压表测量电源的电压U，断开S2，R0与Rx串联，电压表测量R0的电压U0，此时Rx两端的电压是U-U0，由于串联电路电流处处相等，所以， ，由此可以计算Rx的阻值，故C不符合题意；
D．电路图中只有电流表，且两电阻并联，又因为不知道电源电压，所以，不能测Rx的阻值，故D符合题意。
21、B
【详解】
设原来物体的重力为G原，梯形的下表面积为S1；给原来的物体增加G部分的物体，如图所示，成为规则物体，那么，整个物体对地面的压强为：
；
沿虚线将该物块切去一部分，设此时剩余部分的重力为G＇，梯形的下表面积为S2，根据第一幅图的情况可知，质量和面积是等比例减小的，所以总压强是不变的。根据关系可知：
；
根据p总相等可得：
那么：
所以：
p＞p′；
故选B。
22、D
【详解】①研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法；
②研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。
所以研究方法相同的是①与④。
故选D。
23、D
【详解】A．导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关，故A错误；
B．导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关，故B错误；
C．导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大；若是同种材料粗细相同的导线，则长的电阻一定大，故C错误；
D．根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大，故D正确。
故选D。
24、A
【详解】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端．
A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；
B、由电路图可知，两灯泡并联，与实物图不符，故B错误；
C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端的电压，实物图中电压表测量灯泡L1两端的电压，与实物图不符，故C错误；
D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端的电压，与实物图不符，故D错误；
25、A
【详解】A．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关，符合题意．
B．燃烧1千克某种燃料放出的热量叫这种燃料的热值，必须是完全燃烧放出的热量，才是燃料的热值，不符合题意．
C．燃料燃烧时，质量越大，热值越大：热值与质量无关，只与燃料种类有关，不符合题意．
D．燃料不完全燃烧时的热值比完全燃烧时的热值小，燃料不完全燃烧时放出的热量不能称之为热值，不符合题意．
26、D
【详解】A．手电筒工作电流较小，一般在0.2A左右，故A不符合实际；
B．我国家用电器额定电压一般为220V，与之配套的家庭电路电压也是220V，故B不符合实际；
C．日光灯额定功率为40W，家用节能灯额定功率约为日光灯额定功率的一半，在20W左右，故C不符合实际；
D．家用空调额定功率一般在1000W=1kW左右，正常工作一小时消耗的电能约是
W=Pt=1kW×1h=1kW•h
故D符合实际。
故选D。
27、C
【解析】A．灯泡正常发光时的电压为额定电压，具有唯一性，滑片移动时，灯泡的额定电压不变，故A不符合题意；
B．额定电压下灯泡的功率为额定功率，具有唯一性，滑片移动时，灯泡的额定功率不变，故B不符合题意；
C．滑片移动时，变阻器接入电路中的电阻发生变化，由I＝可知，电路中的电流发生变化，由P＝I2R可知，灯泡的实际功率发生变化，故C符合题意。
D．滑动变阻器的总阻值是由电阻丝本身决定的，滑片移动时，滑动变阻器的总阻值不变，故D不符合题意；
故选：C。
28、B
【解析】一个鸭蛋的质量约为50g.所以妈妈给小玲煮了“午时蛋”的质量仍约为50g。故选B。
29、D
【详解】A．由灯泡的铭牌可知，甲灯泡的额定功率为60W，乙灯泡的额定功率为30W，则甲灯的额定功率比乙灯大，故A错误；
B．没有指出两灯的实际电压，所以不能确定甲灯的实际功率和乙灯的实际功率之间的关系，故B错误；
C．灯泡正常发光时的功率和额定功率相等，由可知，两灯泡消耗的电能与实际功率和通电时间有关，由于通电时间未知，所以无法比较两者消耗的电能关系，故C错误；
D．甲灯和乙灯均正常工作，且消耗相同的电能，由可知，甲灯工作的时间比乙灯短，故D正确．
30、B
【详解】两灯泡的额定电流分别为
I甲==0.5A
I乙==0.5A
两灯泡的电阻分别为
R甲==12Ω
R乙== 8Ω
A．把它们并联在4V的电压下时，因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，所以，乙灯泡能正常发光，甲灯泡不能正常发光，故A正确，不符合题意；
B．把它们并联在4V的电压下时，并联电路中各支路两端的电压相等，由P=可知，乙灯泡的电阻小，乙灯泡的实际功率大，乙灯比甲灯亮，故B错误，符合题意；
C．若把它们串联在10V的电压下时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
I= =0.5A，
由
I=I甲=I乙=0.5A
可知，两灯都可以正常发光，故C正确，不符合题意；
D．由P =I2R可知，甲乙串联，通过它们的电流相等，甲灯泡的电阻较大，实际功率较大，甲灯消耗电能更快，故D正确，不符合题意。
故选B。
二、填空题（每空1分，共10题，20分）
31、做功 汽油和空气
【详解】[1]由图可知进气门和排气门关闭，活塞向下运动，由此可知是做功冲程；
[2]四冲程汽油机的吸气冲程吸入气缸的气体是汽油和空气的混合物。
32、4 3
【详解】一节干电池电压为1.5V，所以需要4节干电池串联，一节铅蓄电池电压为2V，需要3节蓄电池串联。
33、电流的平方 焦耳
【解析】试题分析：英国物理学家焦耳通过多次实验首先发现，电流通过导体时，通电导体产生的热量，跟电流的平方成正比，跟电阻成正比，跟通电的时间成正比．
考点： 焦耳定律
34、1.5×1
【解析】试题分析：根据Q=I2Rt求解产生的热量即可．
解：
电动机5min内电动机产生的热量：
Q=I2Rt=（10A）2×5Ω×5×60s=1.5×1J．
故答案为1.5×1．
35、0.5 8
【详解】观察电路图可知，两电阻串联，因为串联电路电流处处相等，所以电流表的示数A；定值电阻R2两端的电压：U2＝U－U1＝6V－2V＝4V；由欧姆定律可知，电阻R2的阻值：Ω．
36、变大 变小 熄灭
【解析】分析电路可知，灯泡L1的灯丝突然断开后，电压表被串联在电路中，要解决此类问题，应知道电压表的内阻很大，电流表的内阻很小的特点．
【详解】当L1的灯丝断开时，灯泡L2、电流表和电压表串联在电路中，由于电压表的电阻很大，根据公式欧姆定律可知，电路中的电流会很微小，所以电流表的示数将变小，此时L2不发光．由于电压表的内阻远大于灯泡L2的阻值，根据串联电路的分压特点可知：此时电压表的示数几乎为电源电压，因此电压表的示数会增大．
37、L1断路 电压表指针反向偏转
【详解】此为串联电路，一段时间后两灯突然熄灭，则发生的是断路故障，此时电压表示数变大，电流表示数变为零，说明与电压表并联的位置断路，即L1断路.
保持b接线柱不动，只是把电压表a接线柱改接到c处，此时电压表的正负接线柱接反了，电压表指针将反向偏转.
点睛：用电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数（接近电源电压），此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的用电器断路.
38、用电器 电源
【详解】(1)在给充电宝充电的过程中，充电宝相当于电路组成中的用电器，电能转化为充电宝电池中的化学能．(2)当充电宝与手机相连时，充电宝相当于该电路的电源，供手机工作，在这个过程中，化学能转化为电能．
【点睛】
电路由电源、开关、导线、用电器组成，充电宝充电的过程中电能转化为化学能，对外供电的过程中化学能转化为电能．
39、并 220 串联 0.02 44
【详解】(1)[1][2]教室里的日光灯工作时互不影响，所以它们之间是并联连接的，它们正常工作时的两端电压为家庭电路的电压220V；
(2)[3]由文中：取下一个彩灯，则整串灯都会熄灭可知它们之间互相影响，所以小彩灯的连接方式是串联；
(3)[4]该灯泡的额定电流是：
I= ==0.02A；
[5]设两种灯泡正常发光的时间为t，
因为P=，所以LED消耗的电能为W1=P1t=0.0044kW⋅t，白炽灯消耗的电能为W2=P2t，
因为在达到相同亮度的条件下，LED灯可以节约90%的电能，
所以：
=90%，
得：P2=0.044kW=44W。
40、甲 灯泡变暗
【详解】[1][2]电工小段在原来的位置接入了一样的白炽灯，这两盏灯的亮度比原来用一盏灯要暗，说明两盏灯的总功率比原来一盏灯的功率要小。图甲中两盏灯串联，电阻比原来的一盏灯大，乙图中两盏灯并联，电阻比原来的一盏灯小，根据公式可知，家庭电路中，电压一定，甲图中两盏灯串联，电阻比原来大，所以实际功率变小，乙图中两盏灯并联，电阻比原来小，所以实际功率变大，故甲图正确。
三、实验题（每空1分，共2题，15分）
41、发光 3 0.6 灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化） 电流
【详解】(1)[1][2]如图甲所示电路，电压表的位置接错了，测量电源电压了，如果此时闭合开关，小灯泡有电流经过，会发光，电压表示数为电源电压3V。
(2)[3]在测量小灯泡的额定功率的实验中，电压表应该并联在小灯泡的两端，而不是并联在电源两端，所以改正后的电路如下：
。
(3)[4]电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，电流表选用小量程，分度值为0.02A，电流为0.24A，则小灯泡正的额定功率是
则小灯泡的额定功率是0.6W。
(4)[5]根据图像可知电流与电压并不成正比，原因是：灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化。
[6]根据欧姆定律，电压的增加量大于电流的增加量，如下图所示：
，
所以在这个图像中，纵轴应该表示的是电流。
42、调零 正负接线柱接反了 把正负接线柱上的两根导线进行交换 量程太大了 换小量程 量程太小了 换大量程
【详解】(1)[1]甲图中的指针没有指在0刻度线处，使用前应进行调零。
(2)[2][3]在测量电流时，发现甲图中的指针反转，说明出现的问题是：正负接线柱接反了，应该把正负接线柱上的两根导线进行交换。
(3)[4][5]乙图中的指针偏转角度太小，说明出现的问题是：量程太大了，应该换小量程。
(4)[6][7]丙图中的指针偏转角度太大，说明出现的问题是：量程太小了，应该换大量程。
四、计算题（每题10分，共2题，20分）
43、（1）0.1A （2）10Ω
【详解】(1)由电路图知，滑动变阻器与电阻R1串联，U1=2V，R1=20Ω，电流表的示数
，
(2)已知U=3V，则
，
故滑动变阻器连入电路中的阻值为
。
答：(1)电流表的示数位0.1A；
(2)滑动变阻器连入电路中的阻值为10Ω。
44、 (1) 1.2×107J；(2) 1.26×107J；(1) 19.4%．
【详解】（1）天然气完全燃烧放出的热量：
Q放=Vq=1m1×1.2×107J/m1=1.2×107J；
（2）水吸收的热量：
Q吸=cm（t-t0）=4.2×101J/（kg•℃）×100kg×（50℃-20℃）=1.26×107J；
（1）燃气灶的效率：
．
答：（1）天然气完全燃烧放出的热量为1.2×107J；
（2）水吸收的热量为1.26×107J；
（1）该热水器工作时的效率是19.4%．
