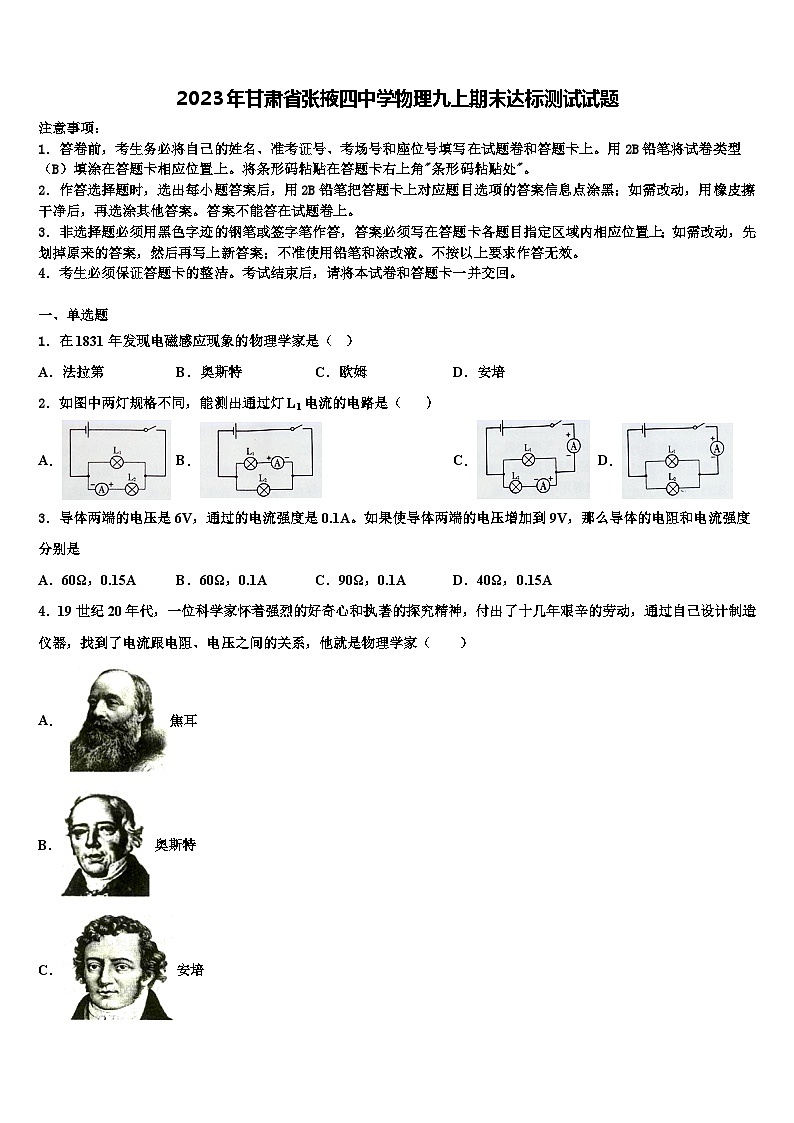

2023年甘肃省张掖四中学物理九上期末达标测试试题含解析

这是一份2023年甘肃省张掖四中学物理九上期末达标测试试题含解析，共14页。试卷主要包含了考生必须保证答题卡的整洁，遥控器可以控制电视是利用了等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题
1．在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第B．奥斯特C．欧姆D．安培
2．如图中两灯规格不同，能测出通过灯L1电流的电路是（ ）
A．B．C．D．
3．导体两端的电压是6V，通过的电流强度是0.1A。如果使导体两端的电压增加到9V，那么导体的电阻和电流强度分别是
A．60Ω，0.15AB．60Ω，0.1AC．90Ω，0.1AD．40Ω，0.15A
4．19世纪20年代，一位科学家怀着强烈的好奇心和执著的探究精神，付出了十几年艰辛的劳动，通过自己设计制造仪器，找到了电流跟电阻、电压之间的关系，他就是物理学家（ ）
A．焦耳
B．奥斯特
C．安培
D．欧姆

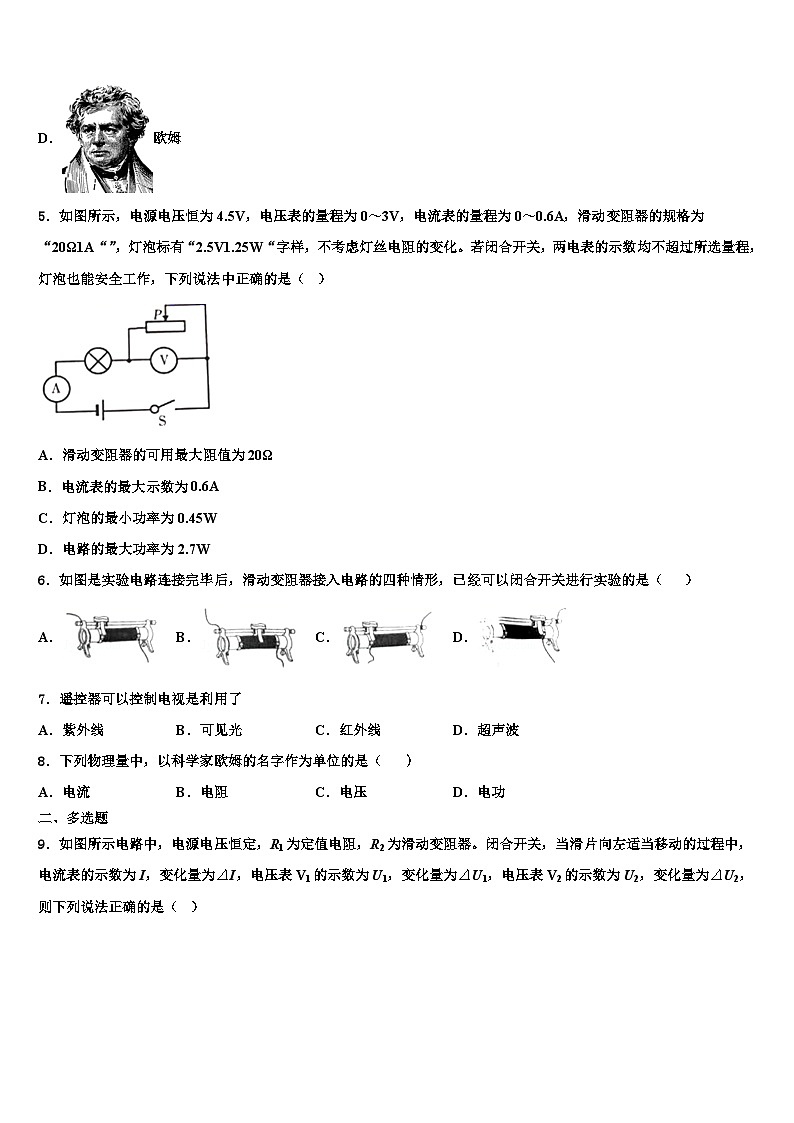

5．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有““字样，不考虑灯丝电阻的变化。若闭合开关，两电表的示数均不超过所选量程，灯泡也能安全工作，下列说法中正确的是（ ）
A．滑动变阻器的可用最大阻值为20Ω
B．电流表的最大示数为0.6A
C．灯泡的最小功率为0.45W
D．电路的最大功率为2.7W
6．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（ ）
A．B．C．D．
7．遥控器可以控制电视是利用了
A．紫外线B．可见光C．红外线D．超声波
8．下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A．电流B．电阻C．电压D．电功
二、多选题

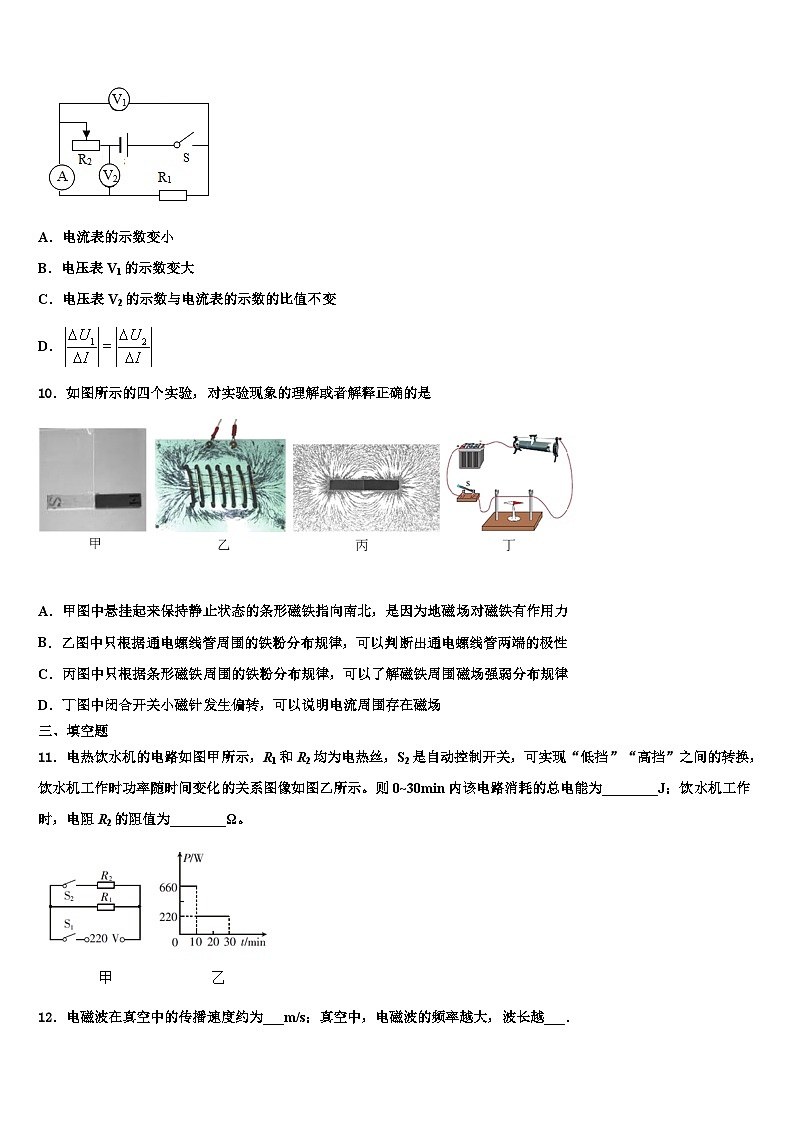

9．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。闭合开关，当滑片向左适当移动的过程中，电流表的示数为I，变化量为I，电压表V1的示数为U1，变化量为U1，电压表V2的示数为U2，变化量为U2，则下列说法正确的是（ ）
A．电流表的示数变小
B．电压表V1的示数变大
C．电压表V2的示数与电流表的示数的比值不变
D．
10．如图所示的四个实验，对实验现象的理解或者解释正确的是
A．甲图中悬挂起来保持静止状态的条形磁铁指向南北，是因为地磁场对磁铁有作用力
B．乙图中只根据通电螺线管周围的铁粉分布规律，可以判断出通电螺线管两端的极性
C．丙图中只根据条形磁铁周围的铁粉分布规律，可以了解磁铁周围磁场强弱分布规律
D．丁图中闭合开关小磁针发生偏转，可以说明电流周围存在磁场
三、填空题
11．电热饮水机的电路如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”“高挡”之间的转换，饮水机工作时功率随时间变化的关系图像如图乙所示。则0~30min内该电路消耗的总电能为________J；饮水机工作时，电阻R2的阻值为________Ω。
12．电磁波在真空中的传播速度约为___m/s；真空中，电磁波的频率越大，波长越___．
13．如图所示，学习了电热的有关知识后，王江同学把—张细条状锡箔纸两端分别压在干电池的正负极上，他发现锡箔纸发热并燃烧起来，这是由于电源发生了_________，形成了很大的电流，这一过程中能量的转化情况是__________________。
14．在相同条件下，“可燃冰”完全燃烧放出的热量可达到天然气的数十倍。如果“可燃冰”热值是天然气的10倍，设天然气热值为4.2×107J/kg，完全燃烧100g“可燃冰”放出的热量为_____J；若在不考虑热量损失的情况下，这些热量能使100kg、20℃的水的温度升高_____℃．[水面上方的气压等于标准大气压。c水＝4.2×103J/（kg•℃）]
15．小鹏同学家的电能表如图所示，则电能表显示小鹏家的电能表从零示数开始至今已经转过____转。小鹏同学把电暖器单独接入家庭电路并使其工作，发现电能表的转盘在0.5h内转过1800圈，电暖器此过程的实际电功率是____W，小鹏同学家此时的电能表示数为____。
16．电源的作用是给用电器两端提供_____，电压是形成______的原因，电压用字母______表示。一节干电池的电压为______V，人体安全电压不能超过______V，家庭照明电路电压为________V。
四、作图、实验探究题
17．请在图中用笔画线代替导线将三线插座、电灯和开关分别接入电路．
18．请根据如图所示的实物图，画出对应的电路图。
19．（10分）某天晚上，家里的所有用电器突然全部停止工作。请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。
原因一：__________。
证实办法：________________。
原因二：___________________________。
证实办法：_____________________________。
五、计算题
20．（6分）随着城市化建设的发展，许多家庭都住进了高楼大厦，小红家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌如表），安装在卫生间的墙上。求：
(1)该热水器的电阻是多少？
(2)该热水器在某时间段使用，20min内产生的热量为2.4×106J，通过电热水器的电流和它工作的实际电压各是少？
(3)防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下接触热水器的人的安全。如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。
21．（6分）如图所示电路，电阻R1=10Ω，当开关S1闭合，S2断开，滑动变阻器的滑片P移到最右端时，电压表示数为6V，电流表示数为0.3A；当开关S1、S2都闭合，滑片P移到最左端时，电流表示数为1.5A。求：
（1）电源电压与滑动变阻器的最大阻值；
（2）定值电阻R2的阻值；
（3）若开关S1、S2都闭合，滑片移到中点时，则电流表示数是多少?（计算结果保留两位小数）。
参考答案
一、单选题
1、A
【详解】A．法拉第发现了电磁感应现象，故A符合题意；
B．奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故B不符合题意；
C．欧姆发现了电流、电压和电阻的关系，得到欧姆定律，故C不符合题意；
D．安培提出了著名的安培定律，故D不符合题意。
2、C
【分析】电流表应与被测用电器串联，且电流要从正接线柱流入，从负接线柱流出，据此分析．
【详解】A．图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，故A错误；
B．图中电流表与灯L1串联，但其正负接线柱接反了，故B错误；
C．图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，故C正确；
D．图中电流表接在干路上，且电流正进负出，测量的是干路电流，故D错误．
【点睛】
重点是知道电流表的连接方法，注意既要与被测灯泡串联，同时还要使接线柱连接．
3、A
【解析】由可得，导体的电阻：，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当导体两端的电压增加到9V时，导体的电阻仍为60Ω不变，此时通过的电流：。
故选A。
4、D
【详解】德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即欧姆定律。
故选D。
5、C
【详解】AC．由可得，灯泡的电阻：
当电压表的示数时，滑动变阻器接入电路中的电阻最大。电路中的电流最小，灯泡的功率最小，因串联电路中总电压等于各分电压之和，
所以，灯泡两端的电压：
则电路中的最小电流：
滑动变阻器接入电路中的最大阻值：
则灯泡的最小功率：
故A项错误，C项正确；
B．由可得，灯泡的额定电流：
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A。所以，电路中的最大电流为。故B项错误；
D．此时电路的总功率最大，则电路的最大总功率：
故D项错误。
故选C。
6、A
【详解】滑动变阻器的接法的原则是一上一下，并且在闭合开关前，滑动变阻器的滑片应该调至最大阻值处，由图知道，B图没有把滑片调至最大阻值处，CD图是把滑片调至最小阻值处，只有A符合要求．
7、C
【解析】遥控器发射的是看不见的光，红光和紫光都是可见光．紫外线常用杀毒、验钞、合成V D 等等．红外线常用电视机遥控、夜视仪、热谱仪等等．
故选C．
8、B
【详解】电流、电压、电功的单位分别是安培、伏特、焦耳，故A、C、D不符合题意；电阻的单位是欧姆，B符合题意，故选B．
二、多选题
9、AD
【详解】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，当滑动变阻器滑片P左移动的过程中，接入电路中的电阻变大，电路中的总电阻变大。
A．当滑动变阻器滑片P左移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由可得，电流表的示数变小，故A正确；
B．电路中的总电阻变大，则电流变小，由可知，R1两端的电压变小，即电压表V1的示数变小，故B错误；
C．由可知，电压表V2示数与电流表示数的比值等于滑动变阻器R2接入电路的电阻，R2接入阻值变大，则该比值变大，故C错误；
D．滑动变阻器接入电路电阻增大，U1变小，根据串联电路分压特点，滑动变阻器两端电压U2增大，而电源电压一定，因此电压表V2的增加值U2与电压表V1减小值U1是相同的；滑片移动过程中，电路电流的变化是一定的，所以，故D正确。
故选AD。
10、ACD
【详解】A．悬挂起来保持静止状态的条形磁铁指向南北，是因为受到地磁场的作用力，故A正确；
B．只根据通电螺线管周围的铁粉分布规律，不能判断出通电螺线管两端的极性，故B错误；
C．根据条形磁铁周围的铁粉分布规律，可以了解磁铁周围磁场分布情况，铁粉分布疏密规律反映磁场强弱分布规律，故C正确；
D．闭合开关小磁针发生偏转，说明小磁针受到磁场力的作用，因此可以说明电流周围存在磁场，故D正确。
三、填空题
11、6.6×105 110
【详解】[1]由图乙知，高档功率
=660W=0.66kW
高档位工作时间
=10min=h
低档功率
=220W=0.22kW
低档位工作时间
=30min10min=20min=h
30min内该电路消耗的总电能
W=+==0.66kWh+0.22kWh=kWh=6.6J
[2]从“低档”到“高档”，只是并联了，电源电压不变，的功率不变，则的功率
==660W220W=440W
由P=可得电阻R2的阻值
R2===110
12、3×108 ；短
【分析】利用课本中关于光在真空中传播速度的基础知识即可知道答案．
利用光在真空中的传播速度一定，结合波速、波长、频率三者之间的关系即可知道频率越高，电磁波的波长怎样变化．
【详解】由课本基础知识可知,电磁波在真空中的传播速度为：3×108m/s.根据波速、波长、频率三者之间的关系可知，波速=波长×频率．由于电磁波在真空中的传播速度一定，所以，当电磁波的波长越大时，其频率就会越低．电磁波的频率越高，波长越短．
13、短路 电能转化为内能
【详解】[1][2]将一细条状锡箔纸的两端分别压在干电池的正负极，发现锡箔纸发热并燃烧。这是因为锡箔纸是导体，可以导电，引起电源短路，形成了很大的电流，这一过程中能量的转化情况是电能转化为内能。
14、4.2×107 80
【解析】根据题意得出可燃冰的热值，根据Q放＝mq求出完全燃烧0.1kg“可燃冰”放出的热量；在不考虑热量损失的情况下，水吸收的热量等于可燃冰完全燃烧释放的热量，根据 求出水的末温；最后计算出水升高的温度。
【详解】由题意可知，“可燃冰”热值： ，可燃冰的质量：
，完全燃烧0.1kg可燃冰释放的热量：
；在不考虑热量损失的情况下时，水吸收的热量： ，由 可得水升高到的温度：
，1标准大气压下，水的沸点是100℃，所以水的末温是100℃，则水实际升高的温度为80℃.
15、1.686×105 1200 56.8
【分析】本题考查电能表的相关计算，关键是对电能表参数的理解。
【详解】[1]由图可知，该电能表示数为，电能表的参数为，则电能表从零示数开始至今已经转过的圈数为
[2][3]电能表的转盘0.5h转过1800圈消耗的电能为
电功率为
到此时电能表从零示数开始电路消耗的总电能为
此时的电能表示数为。
16、电压 电流 U 1.5 36 220
【解析】电压是电路中产生电流的原因，用电器两端的电压是由电源提供的，通常用字母U代表电压；
一节干电池的电压一般是1.5V，人体安全电压不能超过36V，我们国家家庭照明电路的电压是220V；
四、作图、实验探究题
17、
【解析】首先辨别图中三根线地线、火线、零线．（1）灯泡的接法：火线先进入开关，经灯泡连到零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
如图所示：
．
18、
【详解】由实物连接图可知，开关S控制干路电流，两灯并联，电流表A2测量干路电流，电流表A1测量灯L2所在支路的电流；相应的电路图如图所示：
。
19、整个小区停电 观察小区其他家庭是否有电 家里用电器的总功率过大(或某处电路短路)，导致保险丝熔断(或空气开关跳闸) 查看保险丝是否完好(或空气开关是否跳闸)
【详解】[1][2][3][4]家里的所有用电器全都停止工作，原因一：整个小区停电，验证方法：观察小区其他家庭是否有电；原因二：家里用电功率过大或某处电路短路，导致保险丝熔断或空气开关跳闸，验证方法：查看保险丝是否完好、或空气开关是否跳闸。
【点睛】
五、计算题
20、 (1)20Ω；(2) 10A ；200V；(3)2×108Ω
【解析】(1)该热水器的电阻是
R= ==20Ω
热水器的电阻是20Ω。
(2)通过电热水器的电流是
I == = 10A
通过电热水器的电流是10A。
它工作的实际电压是
U=IR= 10A ×20Ω=200V
它工作的实际电压是200V。
(3)人接触热水器时通过人体的电流为
I===1×10-6A
防电墙的电阻为
R===2×108Ω
防电墙的电阻为2×108Ω。
答：(1)该热水器的电阻是20Ω；
(2)通过电热水器的电流是10A，它工作的实际电压是200V；
(3)防电墙的电阻是2×108Ω。
21、（1）9V；20Ω；（2）15Ω；（3）0.56A。
【详解】(1)当开关S1 闭合，S2 断开，滑片P滑至最右端时，R1 与滑动变阻器串联，因串联电路两端的电压等于各部分电路两端电压之和，由可得，电源电压：
。
滑动变阻器的最大阻值：
。
(2)当开关S1 、S2 均闭合，滑片P滑至最左端时，R1 、R2 并联，通过电阻R1的电流：
，
根据并联电路电流的规律知， 定值电阻R2的电流为：
；
定值电阻R2的阻值：
；
(3)若开关S1 、S2都闭合，滑片移到中点时，电阻R1 和R2先并联，再和串联，电阻R1 和R2并联的总电阻：
，
电阻R1 和R2先并联，再和串联后的总电阻：
，
此时电路的电流为：
。
答：(1)电源电压为9V，滑动变阻器的最大阻值为20Ω；
(2)定值电阻R 2的阻值为15Ω；
(3)电流表示数是0.56A。
某型号电热水器
额定电压/V
220
额定电功率/W
2420
容积/dm3
50
商品特征：安全防电墙、防水、防尘、防潮
