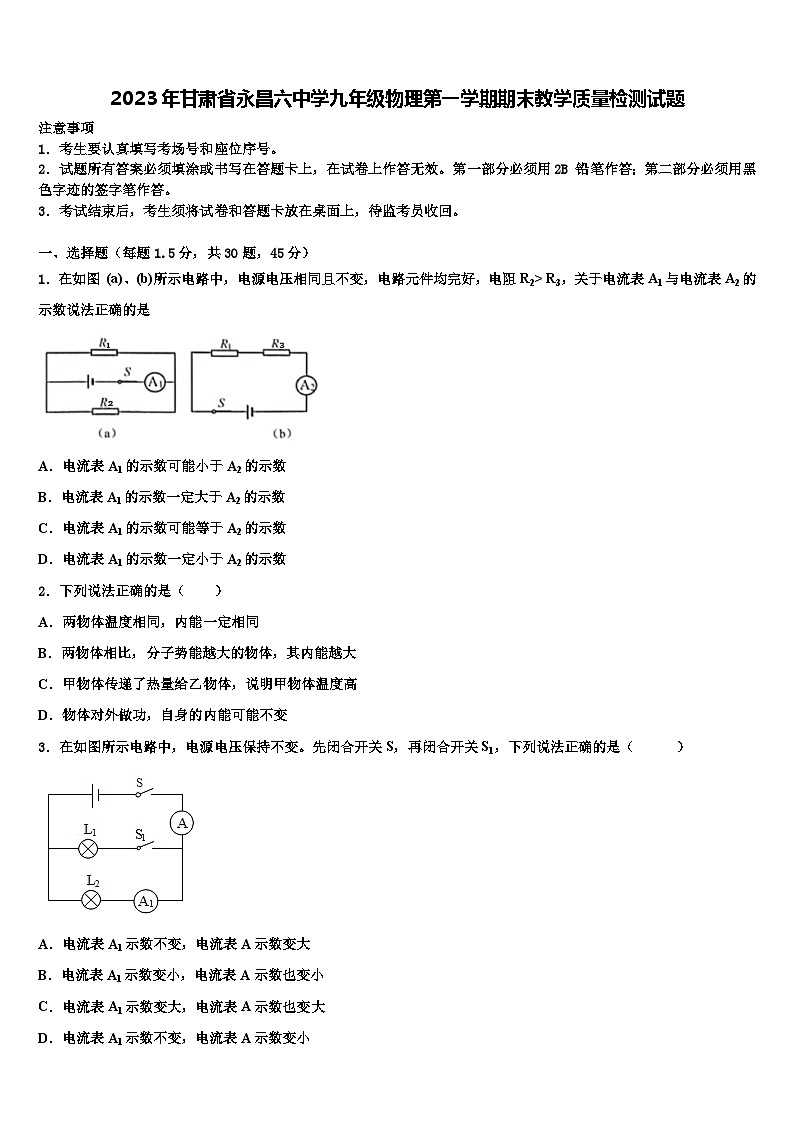

2023年甘肃省永昌六中学九年级物理第一学期期末教学质量检测试题含解析

这是一份2023年甘肃省永昌六中学九年级物理第一学期期末教学质量检测试题含解析，共24页。试卷主要包含了考生要认真填写考场号和座位序号，如图为我国新型反潜巡逻机等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
2．下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子势能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体温度高
D．物体对外做功，自身的内能可能不变
3．在如图所示电路中，电源电压保持不变。先闭合开关S，再闭合开关S1，下列说法正确的是（ ）
A．电流表A1示数不变，电流表A示数变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数变大，电流表A示数也变大
D．电流表A1示数不变，电流表A示数变小

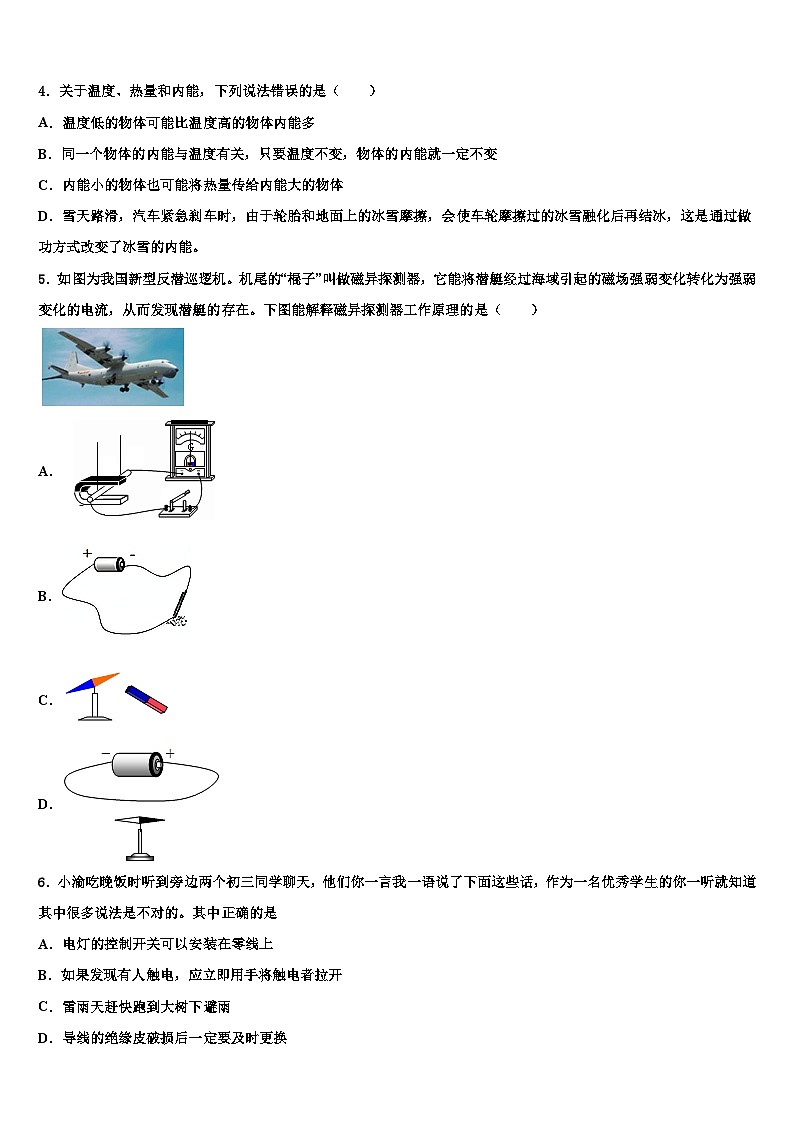

4．关于温度、热量和内能，下列说法错误的是（ ）
A．温度低的物体可能比温度高的物体内能多
B．同一个物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能小的物体也可能将热量传给内能大的物体
D．雪天路滑，汽车紧急刹车时，由于轮胎和地面上的冰雪摩擦，会使车轮摩擦过的冰雪融化后再结冰，这是通过做功方式改变了冰雪的内能。
5．如图为我国新型反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下图能解释磁异探测器工作原理的是（ ）
A．
B．
C．
D．
6．小渝吃晚饭时听到旁边两个初三同学聊天，他们你一言我一语说了下面这些话，作为一名优秀学生的你一听就知道其中很多说法是不对的。其中正确的是
A．电灯的控制开关可以安装在零线上
B．如果发现有人触电，应立即用手将触电者拉开
C．雷雨天赶快跑到大树下避雨
D．导线的绝缘皮破损后一定要及时更换

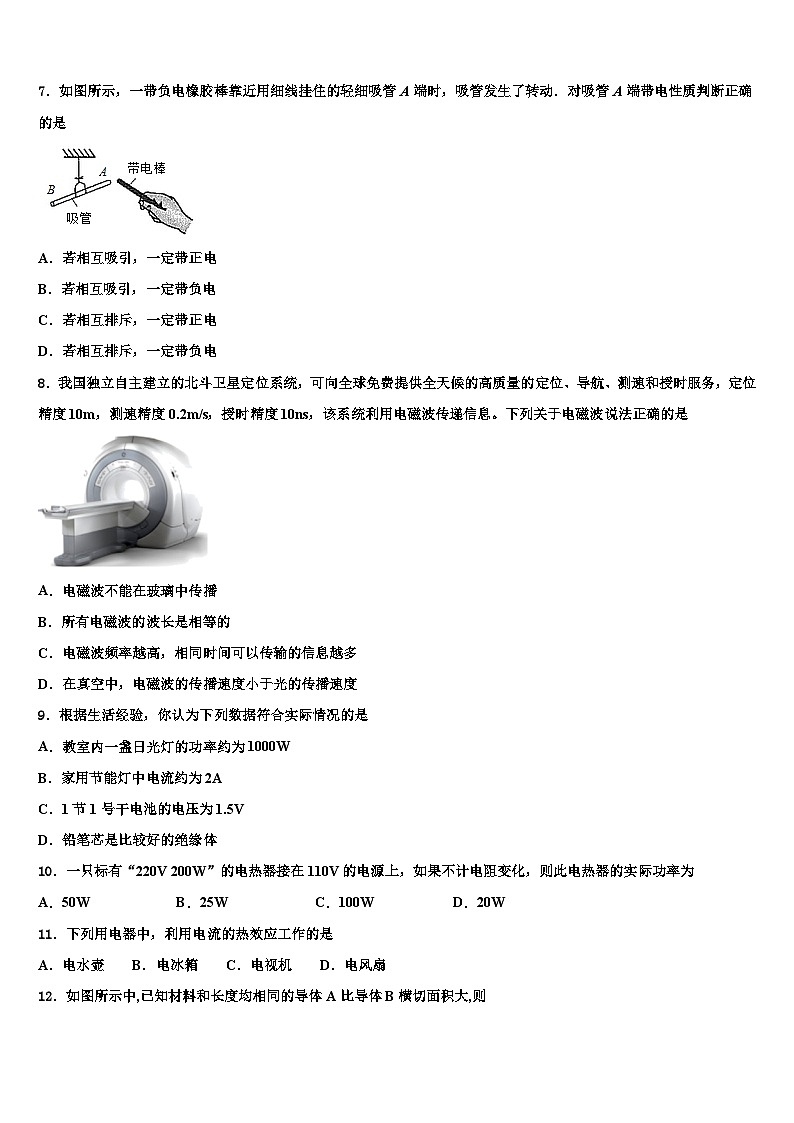

7．如图所示，一带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动．对吸管A端带电性质判断正确的是
A．若相互吸引，一定带正电
B．若相互吸引，一定带负电
C．若相互排斥，一定带正电
D．若相互排斥，一定带负电
8．我国独立自主建立的北斗卫星定位系统，可向全球免费提供全天候的高质量的定位、导航、测速和授时服务，定位精度10m，测速精度0.2m/s，授时精度10ns，该系统利用电磁波传递信息。下列关于电磁波说法正确的是
A．电磁波不能在玻璃中传播
B．所有电磁波的波长是相等的
C．电磁波频率越高，相同时间可以传输的信息越多
D．在真空中，电磁波的传播速度小于光的传播速度
9．根据生活经验，你认为下列数据符合实际情况的是
A．教室内一盏日光灯的功率约为1000W
B．家用节能灯中电流约为2A
C．1节1号干电池的电压为1.5V
D．铅笔芯是比较好的绝缘体
10．一只标有“220V 200W”的电热器接在110V的电源上，如果不计电阻变化，则此电热器的实际功率为
A．50WB．25WC．100WD．20W
11．下列用电器中，利用电流的热效应工作的是
A．电水壶 B．电冰箱 C．电视机 D．电风扇
12．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则
A．A的电流大
B．A 两端的电压大
C．A、B的电流相等
D．A、B两端的电压相等
13．下列关于电荷的说法中正确的是
A．自由电子带正电B．绝缘体中没有电子
C．同种电荷相互吸引D．自然界中存在两种电荷
14．智能手环可随时记录佩戴人的运动数据，且能将数据无线传输到手机上显示，如图所示，将数据从智能手环无线传输到手机是利用（ ）
A．光纤B．电磁波C．超声波D．次声波
15．最先定量研究电流通过导体产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．奥斯特B．法拉第C．焦耳D．欧姆
16．电动机可以带动水泵抽水。下图能反映出电动机工作原理的装置是（ ）
A．B．
C．D．
17．关于如图所示的四个演示实验，下列说法正确的是
A．试管口木塞冲出去的过程，其能量转化情况与内燃机的做功冲程相同
B．两个压紧的铅块能吊起钩码，是由于分子间存在间隙
C．甲、乙两个泡沫小球相互吸引，说明甲、乙两球一定带有异种电荷
D．用玻璃棒接触验电器的金属球，两片金属箔张开一定角度，说明玻璃棒带正电
18．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．两灯串联在的电路中，甲灯比乙灯亮
B．乙灯的灯丝较细，正常发光时的电流较小
C．两灯均正常发光时，甲灯消耗的电能较小
D．乙灯的实际功率一定是
19．如图电路中，电源电压保持不变，R0为定值电阻，灯泡阻值随灯丝温度升高而增大。R为光敏电阻，其阻值随照射在它上面光强(表示光照射强弱的物理量)的减小而增大。闭合开关S，当光强增大时( )

A．电压表V2示数变大
B．电压表V1示数减小
C．电压表V2与电流表A示数比值变大
D．电压表V1与电流表A示数比值变大
20．用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引，则
A．甲带正电，乙带负电B．甲带负电，乙带正电
C．甲带正电，乙不带电或带负电D．甲带负电，乙不带电或带正电
21．关于物体的内能，下列说法正确的是（ ）
A．温度相等的1 kg和100 g的水内能相同B．物体内能增加，一定要从外界吸收热量
C．温度为0℃的物体没有内能D．在相同物态下，同一物体温度降低，它的内能会减少
22．单缸四冲程汽油机的四个冲程的示意图如图所示，下列关于这种汽油机一个工作循环中四个冲程说法不正确的是（ ）
A．甲是做功冲程，将内能转化为机械能
B．乙是吸气冲程，只将空气吸入气缸
C．丙是排气冲程，靠飞轮的动能来完成
D．丁是压缩冲程，气缸内气体的内能增加
23．如图所示，通电螺线管左端小磁针N极指向正确的是:
A．
B．
C．
D．
24．如图所示，开关闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现，，。则电路故障可能是（ ）
A．灯断路B．滑动变阻器短路
C．开关断路D．灯短路或滑动变阻器断路
25．如图，某次拓展训练中，中学生小明沿钢管下滑，用3s的时间从A匀速滑至B，关于小明在AB段下滑过程的估算，最符合实际情况的是
A．受到钢管的摩擦力约为1000N
B．重力对他做功约为3000J
C．克服摩擦力的功率约为400W
D．下滑的速度约为2m/s
26．甲、乙为两个条形磁铁的两个磁极，根据图中的小磁针静止时的指向，可以判断
A．甲是N极，乙是S极
B．甲、乙都是N极
C．甲、乙都是S极
D．甲是S极，乙是N极
27．2014年4月16日，我国在从北京飞往成都的CA4116航班上成功进行了全球首个4G地空宽带实验，在飞机上实现无线高速上网．这些信号从地面到空中是通过
A．电磁波传送B．次声波传送C．光纤传送D．超声波传送
28．我们日常生活中离不开电，下列有关安全用电的说法中正确的是
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．有人触电要先用手拉开
29．如图所示的电路中，当开关都闭合时灯L1正常发光，断开S2后，灯L1比正常发光时暗些。关于灯L1暗些的原因，下列判断中合理的是
A．灯L2发生了断路
B．滑动变阻器发生了短路
C．通过灯L 1的电流小于通过灯L2的电流
D．灯L1消耗的实际功率小于它的额定电功率
30．关于如图所示的热学实验，叙述正确的是
A．甲图中，压紧的两铅块，下面悬挂钩码而不分开，这是由于大气压强的作用
B．乙图中，试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能的转化为它的机械能
C．丙图中，给瓶内打气，瓶塞跳出时，瓶内出现白雾，这说明瓶内气体内能增加。温度升高，使得瓶内的水蒸发加快，产生了大量水蒸气，从而出现了白雾
D．丁图中，把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到弹簧测力计示数变大，离开水面后变小，说明了分子间存在引力
二、填空题（每空1分，共10题，20分）
31．如图甲所示是电阻R和灯泡L的I﹣U图象，由图可知，电阻R的阻值是_____Ω，将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3A，则电源电压为_____V．
32．1831年，英国物理学家_______致力于研究“磁生电”，历经十年，终于发现了电磁感应现象。建立物理模型是物理学研究问题时的一种重要方法。例如：研究光的传播方向时，引入了光线；研究磁场时，引入了_____。
33．如图所示是某品牌的油电混合汽车工作原理图,汽车蓄电池电机___ （选填用电器'或“电源"） ;当电动机正常工作时,将电能主要转化为______能;汽车蓄电池上面标明电压为12V，容量为90A·h,则它充满一次电大约储存了___________ J电能.
34．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为______V，R2的最大阻值为____Ω．
35．为了使洗后的衣服干得快，应该尽可能将它抖开、挂到通风和______的地方；秋天晾晒粮食时，应尽量将晒场上的粮食摊开，这样做是通过______来提高蒸发速度的。
36．山西老陈醋已有3000余年的历史，素有“天下第一醋”的盛誉，以色，香，醇，浓，酸五大特征著称于世．小明周末参观醋厂，远远就闻到了浓郁的醋香，这是________现象，这种现象说明_______．
37．水的比热容为4.2×103J／(kg·℃)，将6kg的水倒掉一半，剩下水的比热容为________J／(kg·℃)；初温为30°C、质量为2kg的水吸收2.1×105J的热量后温度将升高到________℃。
38．在汽油机的四个冲程中，如图所示的是_____冲程．已知汽油的热值为4.6×107J/kg，则完全燃烧100g汽油放出的热量为_____J．
39．如图所示是某研究性学习小组利用“220V 60W“的灯泡L1和“220V 15W“的灯泡L2所设计的四个电路图．当把它们分别接入同一个家庭电路时，其中有一个电路消耗的功率最大，它消耗的最大功率是_____W，消耗功率最小的电路图是_____．
40．如图所示的两个实验中，闭合开关后，能观察到导体ab运动的是________图，这个现象说明磁场对________有力的作用．
三、实验题（每空1分，共2题，15分）
41．小聪利用如图甲所示的电路测量额定电压为2.5v的小灯泡的额定功率。
(1)请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器画片P向右移动时小灯泡变亮___。
(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，电压表示数为零，则故障可能是由于小灯泡________引起的。
(3)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率时_______W。在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，则所测小灯泡的额定功率偏_______。
(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关S和，调节________，使电压表的示数为2.5V。
②只闭合开关__________，调节，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 则小灯泡额定功率的表达式P额=_____________（用U额、R0、U1、U2表示）。
42．在探究“电流通过导体产生的热量与什么因素有关”的实验中。
（1）如图所示，将电阻丝（已知）放入三个相同的烧瓶中，装入质量______________（选填“相等”或“不相等”）的煤油，橡皮塞上插人细玻璃管后塞住烧瓶口；
（2）实验中通过观察__________________来比较电阻丝放热的多少，这种科学探究方法是____________法；
（3）为了探究“电流通过导体产生的热量与电阻的关系”，应断开开关____________、闭合开关__________，在相同时间内，对比甲，乙两个烧瓶中的实验现象，可得出结论；在通电时间和____________一定时， 导体的电阻越大，产生的热量越多；
（4）探究“电流产生热量的多少与电流的关系”时，闭合开关在相同时间内，对比_____________两个烧瓶中的现象。
四、计算题（每题10分，共2题，20分）
43．如表格所示为某电烤箱的铭牌，高温挡额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图。和均为电热丝，＝72.6Ω．电烤箱开关接1时是低温挡，接2时是高温挡。求：
（1）电烤箱在低温挡正常工作15min电流做的功；
（2）的阻值；
（3）某用电高峰期，若家庭电路中只有电烤箱在高温挡工作，发现标有“3000imp/（kW•h）”的电能表的指示灯闪烁162次共用时4min，求此时家庭电路两端的实际电压。
44．如图所示，定值电阻R2的阻值为12Ω，小灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化），电源电压不变。当开关S、S1、S2都闭合时，小灯泡L恰好正常发光，此时电流表的示数为0.6A．求：
（1）电源电压；
（2）定值电阻R1的阻值；
（3）当开关S闭合，开关S1、S2断开时，通电10s小灯泡L消耗的电能。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】闭合电键S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路中的电流；，由（b）电路图可知，R1与R3串联，电流表A2测电路中的电流；电流表A2示数：，所以，I1＞I2，电流表A1的示数大于A2的示数．
2、C
【详解】A．物体的内能与质量、温度、状态等因素有关，不能只根据温度判定内能的大小，故A错误；
B．物体的分子动能越大，其分子势能不一定大，所以不能比较物体内能的大小，故B错误；
C．发生热传递时，热量总是从高温物体传到低温物体，所以，甲物体传递了热量给乙物体，说明甲物体的温度高，故C正确；
D．物体对外做功，内能减小，故D错误；
故选C。
3、A
【解析】由图知道，两灯并联，当闭合开关S后，只有L2单独工作，此时两电流表的示数相同，若在闭合开关S1，两灯并联，由于并联电路互不影响，则A1 的示数不变；A表测干路中电流，并联后总电阻变小，在电源电压不变时，由欧姆定律知道，A表示数变大，故选A。
4、B
【详解】A．内能的大小与物体的质量、温度有关，因此温度高的物体不一定比温度低的物体内能大，温度低的物体可能比温度高的物体内能多，故A正确，不符合题意；
B．内能的多少与物体的质量、温度有关，温度不是决定物体内能大小的唯一因素，故B错误，符合题意；
C．发生热传递的条件是温度的高低，不是内能的大小。内能小的物体也可能是温度高的物体，所以，内能小的物体也可能将热量传递给内能大的物体，故C正确，不符合题意；
D．汽车紧急刹车时，由于轮胎和地面上的冰雪摩擦，车轮克服摩擦力做功，改变了冰雪的内能，使车轮摩擦过的冰雪融化后再结冰。故D正确，不符合题意。
故选B。
5、A
【详解】A．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，是把机械能转化为电能，发电机原理，图A是发电机原理符合题意；
B．研究电磁铁的实验，不符合题意；
C．演示的磁极间的作用规律，不符合题意；
D．演示电流周围存在磁场，不符合题意。
故选A。
考点：电磁感应现象
6、D
【解析】A、电灯的控制开关必须安装在火线上，即开关要接在火线和灯泡之间，断开开关时，切断火线，接触灯泡时不会触电，故A说法错误；
B、发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治；如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电，十分危险，故B说法错误。
C、雷雨天躲在大树下避雨，强大的电流可能会经大树流过人体入地引起人身触电，故C说法错误；
D、导线的绝缘皮破损时容易漏电，会使人触电，因此绝缘皮破损后一定要及时更换，故D说法正确；
故选：D。
7、D
【详解】由于带电体能够吸引轻小物体，异种电荷相互吸引；所以，当带负电橡胶棒靠近用细线挂住的轻细吸管A端时，若相互吸引，则A端有可能不带电或带正电，故AB错误；
若相互排斥，则A端一定带负电，故C错误，D正确．
8、C
【详解】A．电磁波能在玻璃中传播，故A错误；
B．所有电磁波的波速是一定的，波长λ与频率f成反比，因此各种电磁波的波长是不相等的，故B错误；
C．从信息理论角度分析可知：作为载体的无线电波，频率越高，相同时间内传输的信息就越多，故C正确；
D．无线电波和光分别是电磁波的其中一类，而所有电磁波的波速是一定的，在真空中，它们的传播速度相等，故D错误。
9、C
【详解】A、教室内日光灯正常发光时的电流在0.2A左右，额定功率约为P＝UI＝220V×0.2A＝44W左右．故A错误；
B、家用节能灯的额定功率在20W左右，正常发光的电流在I＝＝0.1A左右．故B错误；
C、一节1号干电池的电压是1.5V．故C正确；
D、铅笔芯具有良好的导电性，属于导体．故D错误．
故选C．
10、A
【解析】根据P＝可得，电热器的电阻：
R＝＝＝242Ω，
如果不计电阻变化，电热器接在110V的电源上时电热器的实际功率：
P实际＝＝＝50W。
故选：A。
11、A
【解析】电流的热效应就是把电能转化为内能，可从能量转化的角度分析哪一用电器是利用了电流的热效应。
【详解】电冰箱、电风扇主要是把电能转化为机械能；电视机在工作时，主要将电能转化为光能和声能，故不合题意；
只有电水壶是把电能转化为内能，是利用电流的热效应工作，符合题意。
故选：A。
【点睛】
这类的题目从能的转化过程，很容易判断，特别是利用热效应工作的用电器，生活中我们都是很熟悉的，不难分辨。
12、C
【详解】据图可知，导体A和导体B是串联的，因串联电路中电流是处处相等的，所以A. B中的电流一样大．
导体A. B材料相同、长度相等，A比B的横截面积大，由于在导体的长度、材料相同时，横截面积越大，电阻越小；所以，A的电阻小于B的电阻；
若将它们串联在电路中，由于串联电路的电流处处相等，通过A的电流等于B的电流，由U=IR知A两端的电压小于B两端的电压，故C正确，ABD错误．
13、D
【详解】A．自由电子带负电，故A错误；
B．绝缘体中有电子，绝缘体内部几乎没有自由移动的电荷，故B错误；
C．同种电荷相互排斥，故C错误；
D．自然界存在正电荷和负电荷两种电荷，故D正确。
14、B
【详解】将数据从智能手环无线传输到手机是通过电磁波以无线的方式向手机发送运动的统计数据，故应选B．
15、C
【解析】A．奥斯特发现了电流的磁效应（电流周围有磁场），故A错误；
B．法拉第发现了电磁感应规律，故B错误；
C．焦耳最先研究电流通过导体产生的热量跟电流、电阻和通电时间关系，故C正确；
D．欧姆的主要贡献是研究通电导体中的电流与电阻两端的电压成正比，由导体电阻成反比，故D错误。
16、C
【解析】A．该实验是电磁铁的原理，通电时电磁铁有磁性，断电时无磁性，故A不符合题意；
B．该实验是电磁铁的线圈匝数多少与磁性强弱关系的实验，故B不符合题意；
C．电路中有电源，且开关闭合，导体中有电流，通电线圈在磁场中受力转动，能反映出电动机的工作原理，故C符合题意；
D．该装置中的金属棒在磁场中运动时，电流表会发生偏转，即能产生电流，即是发电机的原理实验，故D不符合题意。
故选C。
17、A
【解析】A. 木塞冲出的过程中，水蒸气的内能转化为塞子的机械能，能量转化情况与内燃机做功冲程相同，故正确；
B. 两个压紧的铅块能吊起钩码，说明分子间存在引力，故错误；
C. 相互吸引的两个小球可能带异种电荷，也有可能一个带电另一个不带电，故错误；
D. 验电器是用来检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的，图中绝缘棒接触验电器后验电器的金属箔张开一定角度，说明该棒带电，不能确定是正电，故错误．
故选A.
18、B
【详解】A．由甲、乙图和电功率变形公式可知，甲灯的电阻小于乙电阻。当两灯串联时电流相等，乙灯的实际功率大于甲灯实际功率，甲灯没有乙灯亮，故A错误；
B．乙灯的灯丝较细，电阻大，正常发光时由公式可知通过乙灯的电流比甲灯小，故B正确；
C．两灯均正常发光时，由于没有给出发光时间，无法比较哪盏灯灯耗电能多，故C错误；
D．乙灯的额定功率为25W，实际功率是实际电压下的功率，如果实际电压不等于额定电压，实际功率就不等于额定功率，故D错误。
故选B。
19、D
【详解】AB．当光照强度增大时，R电阻减小，那么电路中电阻减小，电流增大，V2测R与灯泡的电压，R0的电压增大，所以V2示数减小；随电流增大，灯丝温度升高，电阻增大，V1测灯泡电压，所以V1示数增大。故AB错误；
CD．电压表V2与电流表A示数比值等于电路的总电阻，总电阻减小，所以它们比值变小；电压表V1与电流表A示数比值等于灯泡电阻，电流增大时，灯丝温度升高，电阻增大，所以它们比值变大。故C错误，D正确。
20、D
【解析】试题分析：与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近甲和乙，可利用电荷间作用规律可以确定物体的带电情况
解：与毛皮摩擦过的橡胶棒带的电荷是负电荷，用它去靠近甲和乙，甲被排斥，根据同种电荷相互排斥的特点说明甲与橡胶棒带的是同种电荷，即甲带负电荷；
乙被吸引，根据异种电荷相互吸引和带电体具有吸引轻小物体的性质可知：乙可能带正电荷、也可能不带电．
故选D．
【点评】本题考查电荷间相互作用的规律和带电体的性质，易错点是学生容易忽略带电体吸引轻小物体的性质．
21、D
【详解】A．因为变物体的内能与质量、温度、状态等有关，所以温度相等的1 kg和100 g的水内能不同，故A错；
B．因为做功和热传递都可改变物体的内能，所以物体内能增加，不一定要从外界吸收热量，故B错；
C．因为一切物体都有内能，所以温度为0℃的物体也有内能,g故C错；
D．因为物体的内能与质量、温度、状态等有关，所以同一物体温度降低，内能也一定会降低，故D正确；
故选D。
22、B
【详解】A．甲图中两个气门都关闭，火花塞点火，此时活塞向下运动，是做功冲程，将内能转化为机械能，选项正确不符合题意；
B．乙图中进气门打开，排气门关闭，活塞向下运动，是吸气冲程，将汽油和空气的混合物吸入气缸，选项不正确符合题意；
C．丙图中排气门打开，进气门关闭，活塞向上运动，是排气冲程，靠飞轮的动能来完成，选项正确不符合题意；
D．丁图中两个气门都关闭，此时活塞向上运动，是压缩冲程，气缸内气体的内能增加，选项正确不符合题意。
故选B。
23、A
【详解】螺线管中的电流方向向上，根据安培定则可知：螺线管左端为N极，如下图所示：
根据磁极间的相互作用可得，小磁针左端为N极，右端为S极．
24、D
【详解】串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，Uac=3.0V，故a点与电源正极相连，c点与电源负极相连；Uab=0V，如果灯泡短路，则ab两点间电压为零；Ubc=3.0V，说明c点与电源负极相连，b点通过灯泡、电阻、开关与电源正极相连，故bc间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路，故D正确。
故选D。
25、C
【详解】A．小明的体重约为60kg，重力G约为600N，AB之间的距离约为2m，由于小明沿钢管匀速下滑，小明受到钢管的摩擦力和小明的重力平衡，故A不符合题意；
B．重力对他做功约为
，
故B不符合题意；
C．由于小明受到摩擦力和重力平衡，克服摩擦力做的功等于重力对他做的功，则克服摩擦力的功率约为:
，
故C符合题意；
D. 下滑的速度约为
，
故D不符合题意。
26、B
【详解】由图中磁感线可知两磁极相互排斥，小磁针静止时N极指向下方，磁感线的方向向外，所以两磁极均为N极，故B正确，ACD错误．
27、A
【解析】试题分析：电磁波作为现代信息传递的载体，其突出的优点是：可以在真空中传播，传播速度远大于超声波或次声波，故现代的移动电话都是利用电磁波来传递信息的．由题意知生活中常用的4G手机是通过电磁波传递信号的．本题正确选项是A．
考点：电磁波及其应用
28、B
【解析】A．电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故A错误；
B．安全用电的原则：不接触低压带电体，不靠近高压带电体；在高压线附近放风筝，有可能会发生触电事故，所以应远离高压电线，故B正确；
C．因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故C错误；
D．人体是导体，所以有人触电不要先直接用手拉开，应先切断电源，故D错误。
29、D
【解析】当开关都闭合时L2短路，L1和滑动变阻器串联，灯L1正常发光，此时功率等于额定功率，断开S2后，灯L1、L2.、滑动变阻器串联，电路电阻变大，电流变小，灯L1消耗的实际功率小于它的额定电功率，所以比正常发光时暗些，故选D。
30、D
【解析】A．两个表面光滑的铅块相互压紧后，可以使它们结合在一起，即便在下端悬挂一定质量的重物也不分开，说明分子之间存在相互作用的引力，而不是大气压强的缘故。故A错误；
B．在软木塞被冲出试管口的过程中，水蒸气的内能转化为软木塞的机械能，而不是软木塞的内能，故B错误；
C．丙图中，给瓶内打气，瓶塞跳出时，瓶内出现白雾，气体对外做功，瓶内气体的内能减少，转化为木塞的机械能；温度升高，使得瓶内的水蒸发加快，产生了大量水蒸气，水蒸气液化成了小水滴，出现白雾现象，故C错误；
D．因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故D正确。
二、填空题（每空1分，共10题，20分）
31、10 4
【详解】由I＝可知，电阻阻值：
R＝＝＝10Ω；
将电阻R和小灯泡L串联在电路中，且电流表示数为0.3A时，因串联电路中各处的电流相等，所以，
IR＝IL＝0.3A，
由图像可知，
UL＝1V，UR＝3V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝URUL＝3V1V＝4V．
【点睛】
由图像甲找到对应的点的电流和电压，利用公式R＝计算电阻R的阻值的大小；查图像找到电流是0.3A的值所对应的电压，串联电路的总电压等于各部分电路的电压之和，求出电源电压．
32、法拉第 磁感线
【解析】[1]经过10年坚持不懈地努力，1831年英国物理学家法拉第发现了电磁感应现象，发电机就是利用这一原理制成的；
[2]为了使问题简单明了，根据磁场性质假想出磁感线的模型，实际上并不存在。
33、电源 机械 3.888 ×106
【详解】[1]根据该汽车工作原理图，汽车蓄电池电机提供电能，因此在电路中相当于电源；
[2]当电动机正常工作时,将电能主要转化为机械能；
[3]汽车蓄电池上面标明电压为12V，容量为90A·h,则它充满一次电大约储存的电能为
W=UIt=12V×90A×3600s=3.888 ×106J
34、3 10
【详解】当闭合开关S后，滑片P从a端移动到b端时，观察图中电压表和电流表的示数变化情况得，电压表示数的变化为2V，电流表的变化为0.4A，故定值电阻R1的两端电压的变化量也是2V，则定值电阻R1的大小为：
R1==5Ω；
故当滑片滑到a端时，电路中的电流为0.6A，故电源电压为
U=R1×Ia=5Ω×0.6A=3V；
当滑片滑到b端时，电路中的电流为0.2A，故电路中的总电阻为
R==15Ω，
故变阻器的最大电阻
R2=15Ω－5Ω=10Ω．
35、向阳 增大面积
【详解】[1]为了使洗后的衣服干得快，应该把衣服抖开增大水的表面积、把衣服挂到通风口加快水表面空气的流速、把衣服挂在向阳处提高水的温度来加快水蒸发。
[2]将粮食摊开，增大水的表面积，来加快水的蒸发。
36、扩散 分子在不停地做无规则运动
【详解】物质是由分子组成的，分子在不停的做无规则运动，打开醋瓶闻到醋香是因为醋分子进入空气中，属于扩散现象；表明组成物质的分子在不停地做无规则运动．
37、4.2×10355
【解析】比热容是物质的一种属性，不随质量的改变而改变，将6kg的水倒掉一半，剩下水的比热容为4.2×103J／(kg·℃)，根据Q吸＝cm可得：＝25,30。
38、做功 4.6×1
【解析】（1）根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增大，因此是做功冲程．（2）完全燃烧100g汽油放出的热量：Q=mq=0.1kg×4.6×107J/kg=4.6×1J．故答案为做功；4.6×1．
39、75 丙
【解析】灯泡L1的电阻R1="U"21/P1=(220V)2/60W ≈807Ω，灯泡L2的电阻R2="U"22/P2=(220V)2/15W ≈3227Ω，
串联后的总电阻R串=R1+R2=807Ω+3227Ω=4034Ω，
并联后的总电阻R并=R1R2/(R1+R2)=807Ω×3227Ω/(807Ω+3227Ω)≈646Ω，
电源电压相等，根据公式P=U2/R 可知，电路电阻越小．消耗的功率就越大，电阻越大，消耗的功率越小，所以串联后的电阻最大，丙图消耗的功率最小，并联后的电阻最大，丁图消耗的功率最大，P=U2/R并=(220V)2/646Ω ≈75W．
40、甲 通电导线
【解析】这两个实验装置很相似，有电源的是因电流而产生运动，是磁场对通电导线的作用实验装置；有电流表的是因运动而产生电流，是电磁感应现象装置。
【详解】甲装置有电源，闭合开关后，能观察到导体ab运动，这个现象说明磁场对通电导线有力的作用，是电动机的制作原理；
乙装置无电源，闭合开关后，如果让导体ab做切割磁感线运动，电流表的指针就会发生偏转，这种由于导体在磁场中运动而产生电流的现象叫做电磁感应现象。
三、实验题（每空1分，共2题，15分）
41、 见解析 短路 0.6 大 S和 ·
【解析】(1)根据要求：滑动变阻器画片P向右移动时小灯泡变亮，所以应连接滑动变阻器的右下，即B接线柱到灯泡的左端，如图：
(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，说明电路是通的，电压表示数为零，可能电压表被短路了，所以故障可能是由于小灯泡短路引起的。
(3)当小灯泡正常发光时，电流表示数如图乙所示，电流表使用小量程，分度值为0.02A，电流为0.24A，则小灯泡的额定功率为：
；
在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，即电流表的示数会大于灯泡的实际电路，所以所测小灯泡的额定功率偏大。
(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关S和，调节R2，使电压表的示数为2.5V，即电压为灯的额定电压。
②只闭合开关 S和，调节，使电压表的示数仍为2.5V，此时R1与上次灯泡是等效的。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1，即电源电压为U1；
再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 此时R2两端的电压为：，电流为：；
根据欧姆定律得R1此时的电阻为：
所以小灯泡额定功率的表达式为：
。
点睛：难点是最后一问，要理解此种没有电流表测量电功率的原理，此方法利用了等效的原理，即灯和R1分别与R2串联，使电压表的示数都为灯的额定电压，此时电阻R1与灯是等效的，即R1此时的电阻等于灯正常发光时的电阻，后面的步骤再灵活运用欧姆定律得出R1的表达式，最后得出灯泡额定功率的表达式。
42、相等 细玻璃管中煤油液柱上升的高度 转换 S2 S1 通过的电流 乙、丙
【详解】(1)[1]为了控制变量，应装入质量相等的煤油。
(2)[2][3]电阻丝放热会使瓶内温度升高，发生热膨胀，使一部分煤油进入玻璃管，玻璃管中煤油柱越高，说明吸热越多，相应的电阻丝放出热量越多，这种将不易观察的现象转换成易观察的现象的方法为转换法。
(3)[4][5]为了探究“电流通过导体产生的热量与电阻的关系”，应该控制电流相等，电阻不同，所以应该断开S2、闭合S1。
[6]实验结论为：在通电时间和电流一定时，导体电阻越大，产生的热量越多。
(4)[7]探究“电流产生热量的多少与电流的关系”时，应该保证电阻大小相同，故应对比乙、丙两烧瓶中的现象。
四、计算题（每题10分，共2题，20分）
43、 (1)3.6×105J；(2)48.4Ω；(3)198V
【详解】(1)低温挡工作时间
，
电烤箱在低温挡正常工作15min电流做的功：
W1=P低温t＝400W×900s＝3.6×J；
(2)由图可知，电烤箱开关接1时，电热丝、串联，电路电阻较大，根据P＝可知，电压一定时，电阻越大，电功率越小，此时电烤箱处于低温挡，此时电路的总电阻：
R＝ ＝ ＝121Ω，
根据串联电路的电阻规律可知，的阻值：
R1＝R﹣R2＝121Ω﹣72.6Ω＝48.4Ω；
(3)由题意和图示可知，电烤箱开关接2时，电路为电热丝R1的简单电路，此时电烤箱处于高温挡，用电高峰期，电烤箱在高温挡工作消耗的电能：
W＝＝0.054kW•h＝1.944×J，
工作时间
t＝4min＝240s，
由W＝t得，此时家庭电路两端的实际电压：
U实＝＝＝198V。
答：(1)电烤箱在低温挡正常工作15min电流做的功为3.6×105J；
(2)R1的阻值为48.4Ω；
(3)此时家庭电路两端的实际电压为198V。
44、 (1)6V；(2)60Ω；(3)7.5J。
【详解】(1)当开关S1、S2、S3均闭合时，R2被短路，灯L与R1并联，电流表测干路电流，因为灯L正常发光，所以由并列电路的电压特点可得，电源电压：
U＝U1＝UL＝6V；
(2)小灯泡正常发光时的电流：
IL＝＝0.5A，
由并列电路的电流特点可得，通过R1的电流：
I1＝I﹣IL＝0.6A﹣0.5A＝0.1A，
R1的阻值：
R1＝＝60Ω；
(3)当开关S闭合，S1和S2断开时，灯L与R2串联，小灯泡的电阻：
RL＝＝12Ω，
此时电路的总电阻：
R总＝RL+R2＝12Ω+12Ω＝24Ω，
电路中的电流：
I串＝＝0.25A，
通电10s小灯泡L消耗的电能：
W＝I串2RLt＝(0.25A)2×12Ω×10s＝7.5J。
答：(1)电源电压为6V；
(2)定值电阻R1的阻值为60Ω；
(3)当S1闭合S2、S3断开时，通电10s小灯泡消耗的电能是7.5J。
XX排电烤箱
额定电压
220V
额定功率
高温挡
W
低温挡
400W
