2024届四川省成都市外国语学校九年级物理第一学期期末质量检测模拟试题含解析

这是一份2024届四川省成都市外国语学校九年级物理第一学期期末质量检测模拟试题含解析，共26页。试卷主要包含了考生要认真填写考场号和座位序号，在春晚舞台上使用了大量的LED等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
2．将规格为“12V 3W”的灯和规格为“12V 6W”的灯串联在电压为12V的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）
A．与灯丝电阻之比为
B．灯与灯实际功率之比为
C．两灯均不能正常发光，灯更亮些
D．两灯消耗的总功率为2W
3．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是
A．将两根保险丝并联使用
B．将三根保险丝并联使用
C．将保险丝接长使用
D．将一根保险丝接入电路

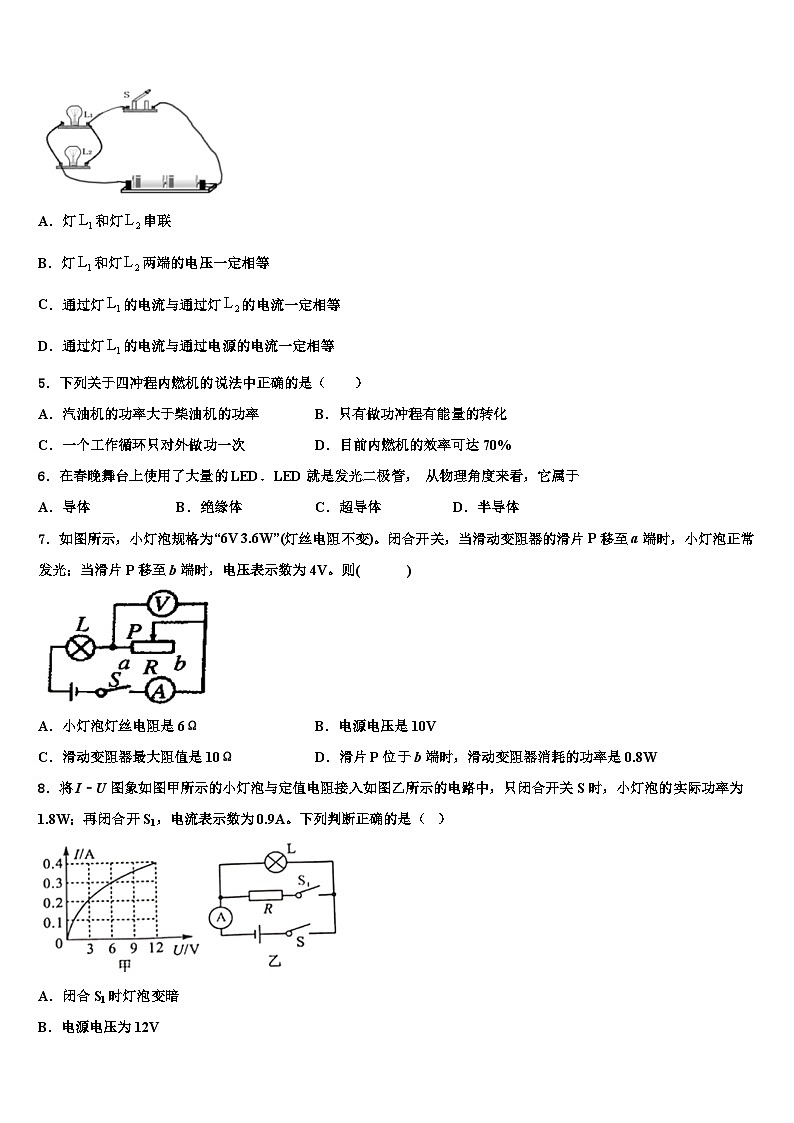

4．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
5．下列关于四冲程内燃机的说法中正确的是（ ）
A．汽油机的功率大于柴油机的功率B．只有做功冲程有能量的转化
C．一个工作循环只对外做功一次D．目前内燃机的效率可达70%
6．在春晚舞台上使用了大量的LED．LED就是发光二极管， 从物理角度来看，它属于
A．导体B．绝缘体C．超导体D．半导体
7．如图所示，小灯泡规格为“6V 3.6W”(灯丝电阻不变)。闭合开关，当滑动变阻器的滑片P移至a端时，小灯泡正常发光；当滑片P移至b端时，电压表示数为4V。则( )
A．小灯泡灯丝电阻是6ΩB．电源电压是10V
C．滑动变阻器最大阻值是10ΩD．滑片P位于b端时，滑动变阻器消耗的功率是0.8W
8．将I﹣U图象如图甲所示的小灯泡与定值电阻接入如图乙所示的电路中，只闭合开关S时，小灯泡的实际功率为1.8W；再闭合开S1，电流表示数为0.9A。下列判断正确的是（ ）
A．闭合S1时灯泡变暗
B．电源电压为12V
C．通过电阻的电流为0.5A
D．定值电阻的阻值为10Ω
9．下列图中的做法符合安全用电与保护原则的是（ ）
A．在落地高压线附近行走
B．多个大功串用电器接在同一插排上
C．开关接零线
D．电水壶使用三孔插座
10．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等。该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（ ）
A．电池储存的电能为50W·hB．电池储存的电能为6.66×105J
C．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h
11．如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（ ）
A．煤油吸收的热量较多B．水吸收的热量较多
C．煤油温度的变化量较大D．水温度的变化量较大
12．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
13．如图所示，滑轮组在 10 s 内将重为 100 N 的物体匀速提升 3 m已知动滑轮重 25 N，不计绳重和摩擦，则（ ）
A．绳子自由端移动的距离是 9 m
B．利用滑轮组所做的有用功是 150 J
C．滑轮组的机械效率是 80 %
D．拉力的功率是 30 W
14．八月桂花盛开，微风吹过，飘来阵阵花香，这说明（ ）
A．分子非常小B．分了间有相互作用力
C．分子是可分的D．分子处在无规则运动中
15．一台四冲程汽油机的飞轮转速为，那么该汽油机每秒完成做功冲程的个数是（ ）
A．20个B．40个C．60个D．120个
16．图中，符合安全用电常识的是
A．绝缘皮破损
B．用绝缘棒挑起电线
C．电线上晾衣服
D．电视天线与电线接触
17．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．家中多个大功率用电器可以在同一插线板上同时使用
B．保险装置、插座、导线等达到使用寿命应及时更换
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．家用电器起火时，应立即用水扑灭
18．有关分子动理论，下列说法正确的是
A．将石块研磨成粉状，说明分子变小了
B．水和酒精混合后总体积变小，说明分子之间存在间隙
C．尘土飞扬说明分子在永不停息地做无规则运动
D．破镜难圆说明分子间只有斥力没有引力
19．在自由下落过程中物体运动速度会越来越快．一个物体由A点自由下落，相继经过B、C两点，已知AB＝BC，如图所示，物体在AB段重力做功W1，做功功率P1；在BC段重力做功W2，做功功率P2，则下列关系正确的是：
A．W1≠W2 P1≠P2B．W1＝W2 P1＝P2
C．W1＝W2 P1>P2D．W1＝W2 P19.8A.符合题意；
B．将三根保险丝并联使用，允许通过的电流为3×5A=15A>9.8A.由于保险丝额定电流过大时不易熔断，所以这样并不安全，不合题意；
C．将保险丝接长使用，会使其电阻增大，额定电流变小，更易熔断，不合题意；
D．使用一根保险丝额定电流为5A，会熔断．不合题意．
【点睛】
保险丝烧断，必须更换合适的保险丝．先求出电路中的总功率，再利用P=UI求出电路中总电流，再选择5A的保险丝的使用方法．
4、B
【详解】AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；
C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故错误；
D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯的电流比通过电源的电流小，故错误．
5、C
【详解】A．功率表示物体做功的快慢，由 知道，与功和时间的大小有关，与内燃机的种类无关，故A错误；
B．做功冲程中，内能转化为机械能，压缩冲程中，机械能转化为内能，故B错误；
C．汽油机一个工作循环包括四个冲程，只有做功冲程对外做功，所以，一个工作循环做功一次，故C正确；
D．目前内燃机的效率较低，低于50%，所以，不会达到70%，故D错误。
故选C。
6、D
【详解】半导体是导电性能介于导体和绝缘体之间的材料，通常用于二极管、三极管、集成电路等。故选D。
7、D
【详解】A．小灯泡灯丝电阻是
，
故A错；
B．当滑片P移至a端时，电路中只有灯L，I=0.6A，电源电压
，
故B错；
C．当滑片P移至b端时，滑动变阻器全连入为电阻R，灯L和R串联，UR=4V，
，
∵，
∴，
故C错；
D．UR=4V，R=20Ω，
，
故D正确。
8、D
【详解】A．再闭合S1后，R与L并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，灯泡两端的电压和通过的电流，实际功率不变，则灯泡的亮暗不变，故A项错误；
B．只闭合S时，电路为L的简单电路，电流表测电路中的电流，由图象可知，当时，灯泡的实际功率：
则电源电压 ，故B项错误；
C．因并联电路中干路电流等于各支路电流之和，
所以，通过R的电流：
故C项错误；
D．因并联电路中各支路两端的电压相等，
由可得，定值电阻的阻值：
故D项正确。
故选D。
9、D
【分析】
【详解】
A．在落地高压线附近行走，会发生跨步电压触电，不符合安全用电与保护原则，故A不符合题意；
B．多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B不符合题意；
C．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C不符合题意；
D．电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D符合题意。
故选D。
10、D
【详解】AB．由题意可知，电池容量为10000mA•h，充满电后，电池所储存的电能：
W=UIt=3.7×10000×10-3×10-3kW×1h=0.037kW•h=1.332×105J；
故A、B错误；
CD．该智能音箱工作时间
t==26640s=7.4h，
故C错误，D正确。
11、C
【详解】AB．用功率相同的电热器加热相同的时间时，水和煤油吸收的热量是相同的。故AB错误；
CD．相同质量的水和煤油吸收相同的热量后，煤油的温度变化量较大说明煤油的吸热能力较差，即煤油比热容较小。故C正确，D错误。
故选C。
12、D
【解析】A、灯规格为“6V3W”，表示这个灯的额定电压为6V，额定功率为3W；
灯规格为“3V3W”，表示这个灯的额定电压为3V，额定功率为3W；
由可得，两灯泡的额定电流分别为：
，
，
由欧姆定律可得，两灯泡的电阻分别为：
，
，
则与灯丝电阻之比：：：1，故A错误；
B、两灯泡串联，当电路中电流为时，电路中的电流和的额定电流相等，则灯两端电压为6V，灯两端电压为，故B错误。
C、因并联电路中各支路两端的电压相等，因的额定电压小，能正常发光的灯泡为，不能正常发光的为灯泡，且电源的电压，
由欧姆定律，此时通过灯泡的电流：
，故C错误；
D、因并联电路中各支路两端的电压相等，两灯并联在3V电压下时，它们两端的电压相等，
根据，在电压相时时，功率与电阻成反比，
则两灯泡的实际功率之比：，故D正确；
故选：D。
13、C
【解析】A．由图可知，n=2，则绳端移动的距离：
，
故A不符合题意；
B．利用滑轮组所做的有用功：
，
故B不符合题意；
C．不计绳子重和摩擦，绳端的拉力：
，
拉力做的总功：
，
滑轮组的机械效率：
，
故C符合题意；
D．拉力的功率：
，
故D不符合题意；
故选C。
14、D
【解析】试题分析：八月桂花盛开，微风吹过，飘来阵阵花香，是桂花的芳香分子扩散到空气中，这种现象说明了分子在不停的做无规则的运动，故D正确，故应选D．
【考点定位】扩散现象
15、A
【详解】飞轮转一周是两个冲程，每四个冲程多外做功一次，由题知该汽油机每分钟对外做功1200次，每秒对外做功20次，故A正确。
故选A。
16、B
【解析】试题分析：（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；
（2）人体触电的途径有直接触电或间接触电．
解：A、绝缘皮破损后，会使导线外露，会发生触电事故．不合题意．
B、有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源．符合题意．
C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．不合题意．
D、电视天线与电线接触，容易发生触电．不合题意．
故选B．
17、B
【详解】A．多个大功率用电器同时使用一个插座，会使总功率过大，造成电流过大，容易引起火灾，故A不符合题意；
B．保险装置、插座、导线等达到使用寿命应及时更换，以防短路或断路，故B符合题意；
C．使用试电笔时，手不能接触笔尖金属体，但必须接触笔尾金属体，故C不符合题意；
D．水是导体，电路起火时不能用水灭火，否则会发生触电事故。
故选B。
18、B
【详解】A．将石块研磨成粉状，不能说明分子变小了，粉状仍是固体小颗粒，分子是肉眼看不到的，故A错误；
B．水和酒精混合后总体积变小，说明分子之间存间隙，故B正确；
C．尘土是分子团，不是分子，扫地时尘土飞扬不能说明分子在永不停息地做无规则运动，故C错误；
D．破镜不能重圆，主要是因为绝大多数分子间的距离较大，分子间的引力无法发挥作用，所以分子间几乎没有相互作用力，故D错误．
19、D
【详解】由于在自由下落过程中物体运动速度会越来越快，AB＝BC，故通过AB所用的时间大于通过BC所用的时间，由W=Gh，P=W/t知，重力不变，故通过AB所做的功等于通过BC所做的功，通过AB的功率小于通过的功率，故正确选项是D．
20、D
【详解】由图可知，R与R0串联在电路中，当热敏电阻随温度的升高而过小时，电路中的总电阻R串=R+R0而不致过小，因此R0起到保护电路的作用，故A不符合题意；
由图2而知，当温度升高时，R会变小，根据串联电路的分压特点可知，热敏电阻两端的电压会变小，即电压表示数会变小，故B不符合题意；
由图可知，温度为40℃时，热敏电阻的值为R=20Ω，则电流表示数I===0.2A，故C不符合题意；
由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知，=R，即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图2可知，其阻值变大，即电压表与电流表的示数比值变大，故D符合题意；故应选D．
21、D
【详解】由图知道，两只轻质小球靠近时相互吸引，说明两只小球带异种电荷或一个带电、另一个不带电（带电体具有吸引轻小物体的性质）；若甲带正电，则乙带负电或不带电；若甲带负电，则乙带正电或不带电，故D正确。
故选D。
22、A
【详解】A．由电路图可知，两开关都闭合时灯泡发光，故A符合题意；
B．由电路图可知，闭合任意一个开关，灯泡都发光，故B不符合题意；
CD．由电路图可知，闭合S2时指示灯亮，再闭合S1时指示灯不亮，且会发生电源短路，故CD不符合题意。
23、C
【详解】在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大，故选C。
24、B
【分析】本题考查安全用电相关知识。
【详解】A．在电线上晾晒衣服有触电危险，不符合用电安全，故A项不符合题意；
B．用电器的金属外壳要接地，防止因用电器的金属外壳带电而发生触电事故，符合用电安全，故B项符合题意；
C．用湿毛巾擦正在工作的台灯有触电危险，不符合用电安全，故C项不符合题意；
D．有人触电要先切断电源再施救，而不能直接用手拉开，故D项不符合题意。
故选B。
25、A
【详解】不计绳重及摩擦，因为拉力F＝（G+G轮），n1＝2，n2＝3，所以绳子受到的拉力分别为：F1＝（G1+G轮），F2＝（G2+G轮），故F1＞F2；故CD错误；
因为动滑轮重相同，提升的物体重和高度相同，W额＝G轮h，W有用＝G物h，所以利用滑轮组做的有用功相同、额外功相同，总功相同；
由η＝可知，机械效率相同，η1＝η2；
又因为所用时间相同，由P＝可知，拉力做功的功率P1＝P2，故B错误，A正确．
故选A．
26、B
【详解】滑轮和绳子的重忽略不计由图可知，此滑轮组由2段绳子承担物重，所以FA=GB=×10N=5N；在水平方向A受到的摩擦力和绳对A的拉力平衡，所以f=FA=5N，方向水平向左；若使物体A向左作匀速直线运动，则A受摩擦力水平向右，则拉力F=FA+f=5N+5N=10N．
27、C
【详解】A．A选项中电路是串联电路，两灯相互影响。故A项不符合题意；
B．B选项中电路是串联电路，两灯相互影响。故B项不符合题意；
C．C选项中两灯并联相互不影响，且开关在干路中可以同时控制两盏灯。故C项符合题意；
D．D项中两灯并联互不影响，但开关在支路中只能控制L2，故D项不符合题意；
28、D
【详解】A．液体分子间距较大，分子间作用力较小，所以液体具有流动性且没有固定的形状，故A错误；
B．组成物质的分子在永不停息地做无规则运动，所以任何物体的内能都不可能为零，故B错误；
C．热量总是从温度高的物体传递给温度低的物体，故C错误；
D．手接触冰块会觉得冷是利用热传递使物体内能减小，故D正确。
故选D。
29、D
【详解】A．司南是一个磁体，任何磁体都有两个磁极，故A错误；
B．司南受到地磁场的作用，司南指示南北，静止时，司南的长柄端指向地理的南方，即地磁场的北极，故B错误；
C．司南是根据地磁场工作的，地磁的北极在地理的南极附近，地磁场的南极在地理的北极附近，故C错误；
D．司南指示南北是因为受到地磁场的作用，故D正确；
故选D。
30、D
【详解】AC．若加热相同时间，因为选用的加热器相同，所以两种物质吸收的热量相同，加热相同时间，由图可知，b物质的末温度低，故ＡC错误；
BD．若吸收的热量相同,因为选用的加热器相同,所以加热时间是相同的，由图可知，加热时间相同时，b物质末温度低，b物质温度升高的少，两种不同的物质质量相同。根据c＝可知，b物质的比热容大，故B错误，D正确。
故选D。
二、填空题（每空1分，共10题，20分）
31、4.2×107 80
【解析】根据题意得出可燃冰的热值，根据Q放＝mq求出完全燃烧0.1kg“可燃冰”放出的热量；在不考虑热量损失的情况下，水吸收的热量等于可燃冰完全燃烧释放的热量，根据 求出水的末温；最后计算出水升高的温度。
【详解】由题意可知，“可燃冰”热值： ，可燃冰的质量：
，完全燃烧0.1kg可燃冰释放的热量：
；在不考虑热量损失的情况下时，水吸收的热量： ，由 可得水升高到的温度：
，1标准大气压下，水的沸点是100℃，所以水的末温是100℃，则水实际升高的温度为80℃.
32、失去 由上向下
【详解】[1][2]用丝绸摩擦过的玻璃棒带正电，接触验电器的金属球。带正电是由于失去电子而导致的，此时验电器的金属箔上带正电，所以金属箔失去电子，在接触的瞬间电子由下向上运动，验电器金属杆中的电流方向与电子的运动方向相反，即由上向下。
33、231.0 1000
【详解】[1]电能表示数的单位是kW⋅h，最后一位为小数，所以此时的示数为：231.0kW⋅h；
[2]2500r/kW⋅h表示电路中每消耗1kW⋅h的电能，电能表转盘转过2500r，则电能表的转盘转过了500转，电饭煲消耗的电能：
W==0.2kW⋅h，
电饭煲正常工作12min，则该电饭煲的额定功率：
P===1kW=1000W。
34、300 重力 20
【详解】[1]将水桶匀速提起过程中，对桶的拉力做功为：
；
[2]将水桶匀速提起过程中，桶在竖直方向上受到的拉力和重力平衡，是一对平衡力；
[3]拉力做功的功率为：
。
35、水的比热容大，温度变化慢 水蒸发吸热
【解析】因为水泥的比热容比水小，吸收相同的热量（同样的阳光照射）水泥的温度变化大，升高的温度值大，所以水泥马路的温度比湖水高得多；在路面上洒水是利用了蒸发吸热的道理。
36、电磁波 3×108 能
【详解】[1]电视广播信号可通过通讯卫星覆盖全球，它是用电磁波传递信号的;
[2]电磁波在真空中的传播速度是3×108m/s；
[3]电磁波可以在真空中传播。
37、可再生 化学 28%
【详解】[1]像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；
[2]风力发电机是根据电磁感应原理发电的，利用风力发电时，是将机械能（风能）转化为电能，它们在充电时把获得的电能转化为化学能储存起来；
[3]太阳能转化后的有用能量：
Q有=W电=Pt=30W×70×3600s=7.56×106 J，
该太阳能路灯的能量转化效率：
η===28%。
38、2.7 1.8
【详解】[1]由图象可知，额定电压为9V的灯泡L在额定电压下的电流为0.3A。由得，灯泡L的额定功率为
[2]由图象可知，当流过串联电路的电流为
此时，灯泡L分压
定值电阻分压
则加在定值电阻R和灯泡L两端的电压之和等于9V。电路消耗的总功率
39、3.6×104 5
【详解】[1][2]该充电宝完全充满电时储存的电能：
W=UIt=20V×100×10﹣3A×5×3600s=3.6×104J，
输出功率：
P=U′I′=5V×1000×10﹣3A=5W．
40、2 16
【详解】[1]由小电扇的铭牌可知，小电扇的额定功率为2W。
[2]由可得，通过线圈的电流为
则100s内的电扇产生的热量为
三、实验题（每空1分，共2题，15分）
41、容易膨胀，便于实验观察 液面高度 电阻 电流不相等 在电阻相同、通电时间相同的情况下，通过电阻的电流越大 控制变量
【详解】(1)在实验中电流做功多少是通过观察气球膨胀程度大小来体现的，因此盒内封闭一定量的空气的优点是空气受热容易膨胀，便于实验观察；在实验中电流通过电阻产生的热量多少是通过观察U型管内左右两侧液面高度大小来体现的，这种方法叫“转换法”；
(2)由甲图可知，两个盒中的电阻丝串联，通过两电阻丝的电流和通电时间相同，研究的是：当通过的电流和通电时间相同时，电流产生的热量与导体电阻大小的关系；
(3)两个相同的电阻串联在电路中，通电时间和电阻相同，当给其中一个电阻并联上一个电阻时，电阻的电流改变，探究电流产生热量跟电流关系，因为并联电路中的电阻比任何一个电阻都小，当乙图中右侧盒外连接5Ω电阻后，右侧5Ω的电阻分压较小，由此可知，右侧电阻的电流减小，因此乙图中右侧盒外连接的5Ω电阻的作用是使电阻c、d中的电流不相等；把电阻接在盒子外侧，是为了控制好变量，不改变右侧盒内电阻，便于探究电流通过导体产生的热量与电流的关系，可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多；
(4) 本实验运用了两种方法：一是控制变量法，图乙烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法探究电流产生热量跟电流的关系；二是转换法，在实验中电流通过电阻产生的热量多少是通过观察U型管内左、右两侧液面高度大小来体现的，这种方法叫“转换法”．
42、薄 前侧 等效替代法 不能 多次操作，消除偶然性，得到普遍规律
【解析】（1）由于厚玻璃板的两个面都可以当作反射面，且都会出现两个像，故影响到实验效果，所以应选用薄玻璃板；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（即A侧）观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法；
（3）由于平面镜所成的像是虚像，不会出现在光屏上，所以，移去蜡烛B，在其原来位置上放置一块光屏，光屏上是无法呈现蜡烛像的。
（4）实验中多次改变点燃的蜡烛到玻璃板的距离进行实验，这样做的目的是：多次操作，消除偶然性，得到普遍规律。
四、计算题（每题10分，共2题，20分）
43、（）6V．（）20Ω．
【详解】(1)只闭合S时,电路为R0的简单电路,电流表测通过R0的电流，由I＝可得，电源的电压：
U＝I0R0＝0.6A×10Ω＝6V；
(2)同时闭合S、S1时,R0与Rx并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：
Ix＝I−I0＝0.9A−0.6A＝0.3A，
因并联电路中各支路两端的电压相等，所以,Rx的阻值：
Rx＝＝20Ω.
【点睛】
（1）只闭合S时，电路为R0的简单电路，电流表测通过R0的电流，根据欧姆定律求出电源的电压；
（2）同时闭合S、S1时，R0与Rx并联，电流表测干路电流，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律求出Rx的阻值．
44、 (1)；(2)；(3)。
【详解】(1)家庭电路电压为200V。这台电烤箱的功率：
；
(2) 这台电烤箱10min产生的热量：
；
(3)串联电流各处相等，所以串联的保险丝中的电流就等于烤箱中的电流。跟这台电烤箱串联的保险丝中通过的电流：
。
答：(1)这台电烤箱的功率；
(2) 这台电烤箱10min产生的热量；
(3) 跟这台电烤箱串联的保险丝中通过的电流。
功率
≥5W
标准电压
3.7V
电池容量
10000mA·h
完全充电
100mA/20V/5h
输出电压
5V
输出电流
1000mA
