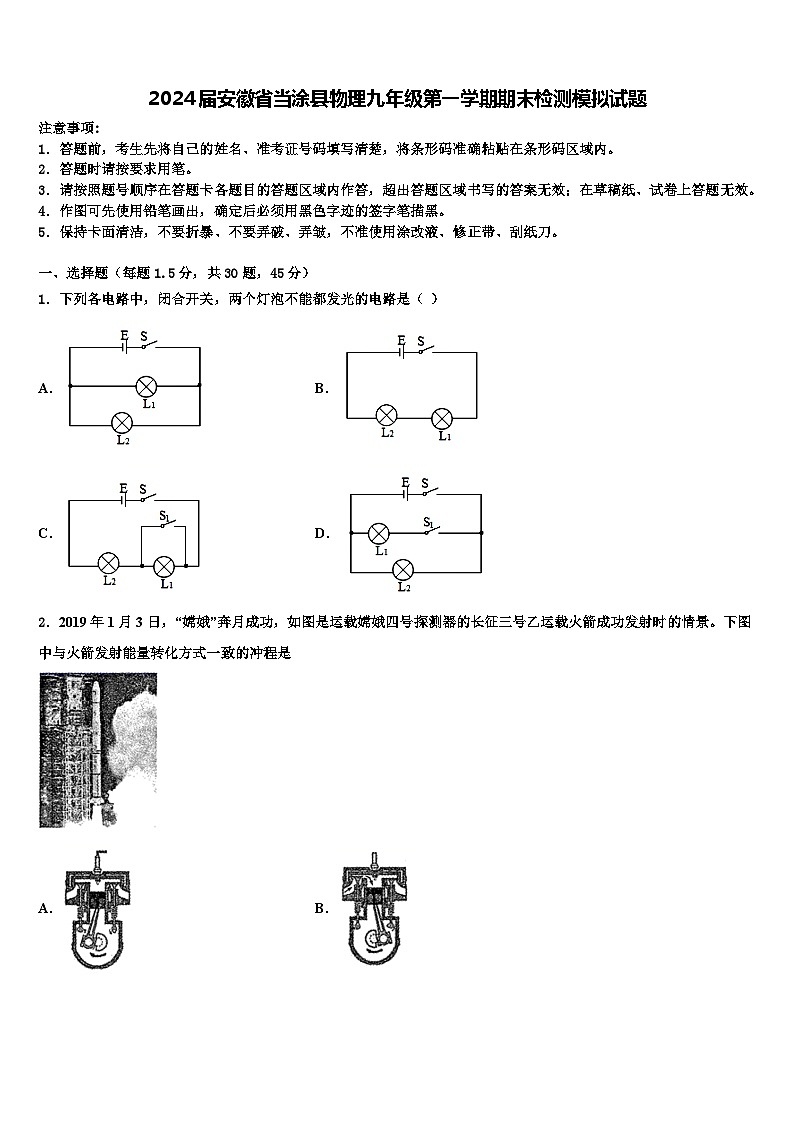

    2024届安徽省当涂县物理九年级第一学期期末检测模拟试题含解析

    2024届安徽省当涂县物理九年级第一学期期末检测模拟试题含解析第1页
    2024届安徽省当涂县物理九年级第一学期期末检测模拟试题含解析第2页
    2024届安徽省当涂县物理九年级第一学期期末检测模拟试题含解析第3页
    还剩23页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2024届安徽省当涂县物理九年级第一学期期末检测模拟试题含解析

    展开

    这是一份2024届安徽省当涂县物理九年级第一学期期末检测模拟试题含解析,共26页。试卷主要包含了答题时请按要求用笔,如图所示,电源电压恒定不变等内容,欢迎下载使用。
    1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
    2.答题时请按要求用笔。
    3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
    4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
    5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
    一、选择题(每题1.5分,共30题,45分)
    1.下列各电路中,闭合开关,两个灯泡不能都发光的电路是( )
    A.B.
    C.D.

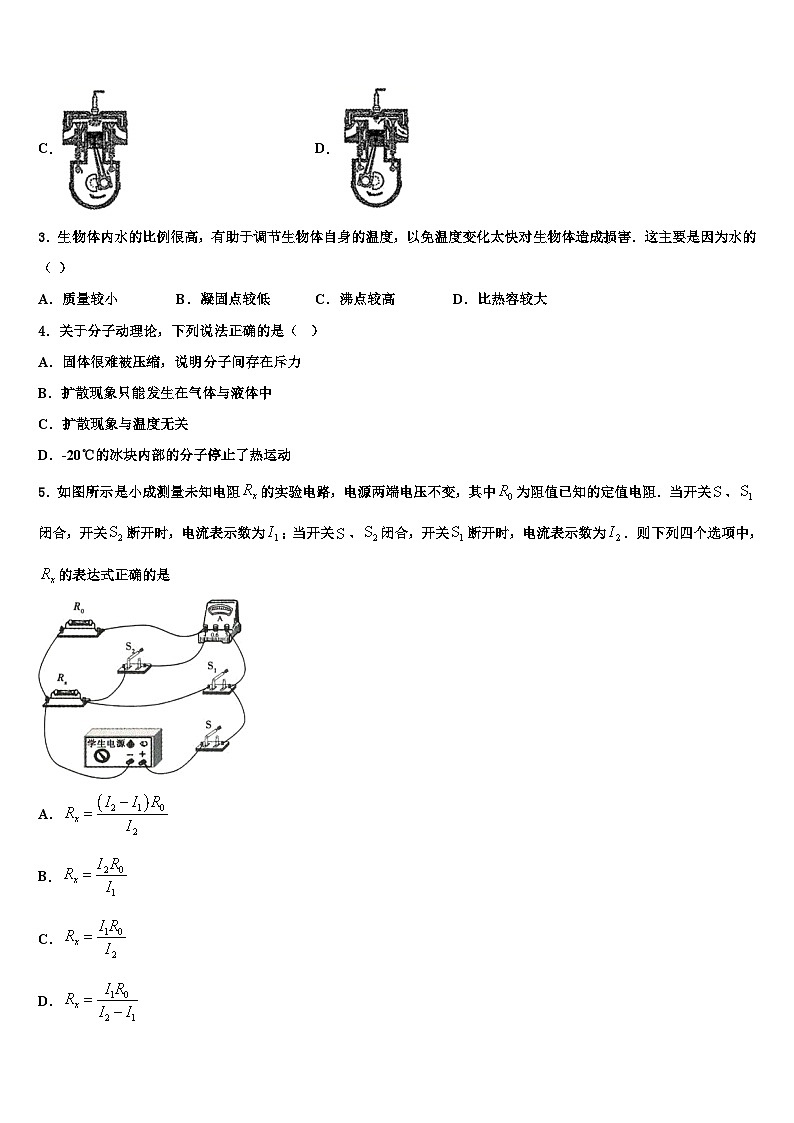

    2.2019年1月3日,“嫦娥”奔月成功,如图是运载嫦娥四号探测器的长征三号乙运载火箭成功发射时的情景。下图中与火箭发射能量转化方式一致的冲程是
    A.B.
    C.D.
    3.生物体内水的比例很高,有助于调节生物体自身的温度,以免温度变化太快对生物体造成损害.这主要是因为水的( )
    A.质量较小B.凝固点较低C.沸点较高D.比热容较大
    4.关于分子动理论,下列说法正确的是( )
    A.固体很难被压缩,说明分子间存在斥力
    B.扩散现象只能发生在气体与液体中
    C.扩散现象与温度无关
    D.-20℃的冰块内部的分子停止了热运动
    5.如图所示是小成测量未知电阻的实验电路,电源两端电压不变,其中为阻值已知的定值电阻.当开关、闭合,开关断开时,电流表示数为;当开关、闭合,开关断开时,电流表示数为.则下列四个选项中,的表达式正确的是
    A.
    B.
    C.
    D.

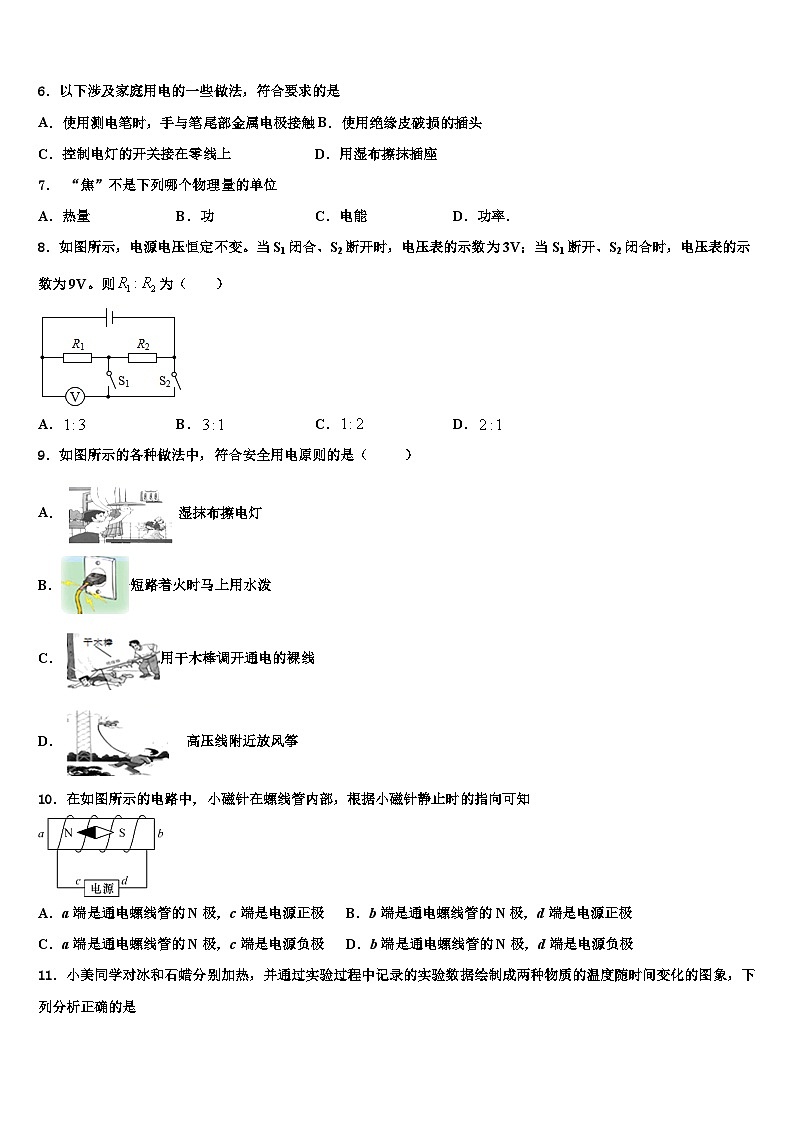

    6.以下涉及家庭用电的一些做法,符合要求的是
    A.使用测电笔时,手与笔尾部金属电极接触B.使用绝缘皮破损的插头
    C.控制电灯的开关接在零线上D.用湿布擦抹插座
    7. “焦”不是下列哪个物理量的单位
    A.热量B.功C.电能D.功率.
    8.如图所示,电源电压恒定不变。当S1闭合、S2断开时,电压表的示数为3V;当S1断开、S2闭合时,电压表的示数为9V。则为( )
    A.B.C.D.
    9.如图所示的各种做法中,符合安全用电原则的是( )
    A.湿抹布擦电灯
    B.短路着火时马上用水泼
    C.用干木棒调开通电的裸线
    D.高压线附近放风筝
    10.在如图所示的电路中,小磁针在螺线管内部,根据小磁针静止时的指向可知
    A.a端是通电螺线管的N极,c端是电源正极B.b端是通电螺线管的N极,d端是电源正极
    C.a端是通电螺线管的N极,c端是电源负极D.b端是通电螺线管的N极,d端是电源负极
    11.小美同学对冰和石蜡分别加热,并通过实验过程中记录的实验数据绘制成两种物质的温度随时间变化的图象,下列分析正确的是
    A.水的凝固点是0℃,BC段的物质是固液共存状态
    B.甲图象中的DE段是物质的熔化过程
    C.乙图象是冰的温度随时间变化的图象
    D.甲图中AB、CD段物质在吸热,BC、DE段物质没有吸热
    12.如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向b端滑动时,下列判断正确的是( )
    A.电压表示数变大,电流表示数变大
    B.电压表示数变小,电流表示数变小
    C.电压表示数变小,电流表示数变大
    D.电压表示数变大,电流表示数变小
    13.如图所示,电源电压、灯丝电阻都保持不变,灯L标有“6V、3W”字样。当开关S闭合,滑动变阻器的滑片P在a、b两点间移动时,电压表示数的变化范围是5~8V,且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍。下列数据错误的是______。
    A.灯泡的电阻是12Ω
    B.电源电压是18V
    C.滑动变阻器的滑片P在a点时,其接入电路的电阻为Ra=96Ω
    D.滑动变阻器的滑片P在b点时,其接入电路的电阻为Rb=15Ω
    14.青少年科技创新材料中有一种变光二极管,电流从其P端流入时发红光,从其Q端流入时发绿光,奥秘在于其内部封装有一红一绿两个发光二极管,发光二极管具有单向导电性,其符号为,当电流从“+”极流入时二极管能通电且发光,当电流从“﹣”极流入时二极管不能发光,则该变光二极管的内部结构可能是下图中的( )
    A.B.
    C.D.
    15.下列做法中,符合安全用电原则的是( )
    A.用湿抹布擦发光的灯泡B.用湿手扳开关
    C.有人触电时用干木棒挑开电线D.在户外电线上晾衣服
    16.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个密闭容器中都有一段阻值相同的电阻,在其中一个容器的外部,将一个电阻和这个容器内的电阻并联。下列说法不正确的是
    A.实验中是通过观察U形管中液面高度的变化来判断电流通过导体时产生热量的多少
    B.该实验装置可以探究电流通过导体产生的热的多少与电阻的关系
    C.该实验装置可以探究电流通过导体产生的热的多少与电流的关系
    D.该实验装置可以探究电流通过导体产生的热的多少与通电时间的关系
    17.下列过程中人对桶做了功的是( )
    A.提着桶站立不动B.提着桶水平移动
    C.提着桶从一楼上到三楼D.提着桶站在匀速行驶的汽车上
    18.某灯标有“220V 60W”字样,当灯丝中电流为0.2A时,此灯实际功率( )
    A.等于60WB.等于220WC.小于60WD.大于60W
    19.某项目学习小组设计了一个智能灯控系统,电路的通断可以通过手动开关S1,也可以通过手机远程控制开关S2实现。光线较暗时,光控开关S3,自动闭合,接通灯泡。如图电路图中符合要求的是
    A.B.
    C.D.
    20.水和煤油吸收的热量相等,水和煤油的比热容之比是2∶1,水升高的温度是煤油的3倍,则水和煤油的质量之比是( )
    A.3∶2B.2∶3C.1∶6D.6∶1
    21.如图中有关能量转化说法正确的是( )
    A.甲与丙都是内能转化为机械能
    B.乙是把机械能转化为内能,内能在减少
    C.甲与丁都是内能转化为机械能
    D.甲是把机械能转为内能,内能在增加
    22.如图为四冲程汽油机的压缩冲程的示意图,此冲程中活塞会压缩其上方汽缸中的封闭气体,下列相关说法正确的是
    A.该冲程中活塞上方气体的密度减小
    B.该冲程中活塞上方气体的压强不变
    C.该冲程中活塞上方气体的温度升高
    D.该冲程中内能转化为机械能
    23.如图甲所示,电源电压恒定不变,R1为定值电阻,R2为滑动变阻器。闭合开关S,在滑动变阻器的滑片P由a滑到b过程中,电压表与电流表的示数变化如图乙所示,则根据图像信息可知( )
    A.R1阻值是20Ω
    B.电源电压为10V
    C.电路的最大总功率是7.2W
    D.滑动变阻器R2的最大阻值是45Ω
    24.下列说法中正确的是
    A.通电的时间越长,电流所做的功越多
    B.通过用电器的电流越大,电流所做的功越多
    C.用电器两端的电压越大,电流所做的功越多
    D.电流做功越多,消耗的电能就越多
    25.下图是某物理兴趣小组设计的一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。当油箱装满油时,滑杆带动滑动变阻器的滑片恰好移动到电阻片的最下端,电压表的示数为3V;当油箱中的油用完时,滑杆带动滑片恰好移动到电阻片的最上端。已知电源电压为9V且保持不变,电阻片R接入电路中的最大阻值可达20Ω,下列说法正确的是( )
    A.油箱中的油量减少时,电路中的电流在变小
    B.整个电路消耗的最小功率为2.025W
    C.电路中电流的最大值为0.225A
    D.R0的阻值为60Ω
    26.如图所示是研究焦耳定律实验装置中的部分电路.两瓶中的电阻丝是串联的,甲电阻丝的阻值小于乙电阻丝的阻值.比较通电后两根电阻丝两端的电压U 甲、U 乙.以及它们在相同时间内产生的热量Q甲、Q乙,以下关系式中正确的是 ( )
    A.U甲= U 乙,Q甲= Q乙B.U甲< U 乙,Q甲> Q乙
    C.U甲< U 乙,Q甲< Q乙D.U甲>U 乙,Q甲< Q
    27.物理学把“物体内所有分子热运动的动能与分子势能的总和叫做物体的内能”,请你根据这个意思, 结合所学知识,下列判断正确的是( )
    A.同一物体,温度降低,物体内能增大
    B.同一物体,温度升高,物体内能增大
    C.同种物质,分子个数越多,物体内能越大
    D.同种物质,分子个数越少,物体内能越小
    28.公共场所禁止吸烟.这主要是考虑到在空气不流通的房间里,即使只有一个人吸烟,整个房间也会充满烟味,这是因为( )
    A.分子很小B.分子间有引力
    C.分子间有斥力D.分子在不停地做无规则运动
    29.如图所示的电路,闭合开关S,当滑片P向右移动过程中( )
    A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率变大
    30.如图所示的电路中,电源两端电压保持不变,当开关闭合时,如果将滑动变阻器的滑片向左滑动,下列说法中正确的是( )
    A.电压表的示数变大,电流表示数变大B.电压表的示数变小,电流表示数变大
    C.电压表的示数变大,电流表示数变小D.电压表的示数变小,电流表示数变小
    二、填空题(每空1分,共10题,20分)
    31.如图所示的电路中,①②③是三个电表。闭合开关S后,灯L1与L2串联,则电路中______是电流表;若灯L1和L2并联,则电路中______是电压表。
    32.油电混合动力汽车作为新能源汽车的一种越来越受到人们的青睐它在行驶时可以用发电机给蓄电池充电,此时蓄电池可看作_____(选填“电源”或“用电器”)汽车上的各个转向灯是_____联的.
    33.如图是小许家中关于家庭电路的几个器件:
    (1)如图(1)所示,该电能表的示数为_______kW·h;由表上铭牌可知,他家同时使用的用电器的功率最多只能为____________W;
    (2)如图(2)的两只白炽灯泡,若这两只灯泡灯丝的长度相同,则灯丝较粗的是________(甲/乙)灯,若将它们串联接在220V电源上,较亮的是_____(甲/乙)灯,它们的总功率_______(大于/等于/小于)25W;
    (3)如图(3)所示是测电笔的结构示意图。其中属于绝缘体的是_________,当测电笔插入电源插座时氖管发光,则该插孔接的是________线;他将开关断开的台灯插头插入电源插座后,闭合台灯开关,干路中的保险丝立即熔断了,发生这种情况的最大可能是________ (插座/插头/开关/灯头)处有短路。
    34.在如图甲所示的电路中,电源电压保持不变,当闭合开关后,两个电流表指针均处于图乙所示的位置,通过 R1 的电流为_____A,R1、R2 的电阻之比为____; 此时, 若R1 突然断路,电流表A1 的示数为__A.
    35.如图甲所示,当开关S接a时,移动滑动变阻器的滑片P,根据测出的电流、电压值,画出了定值电阻R0的图像;当开关S接b时,同样根据测出的电流、电压值,画出了灯泡L的图像,如图乙所示。则定值电阻R0的阻值是_____Ω;将R0与灯L串联接在6V的电源两端时,求灯丝的实际电阻值是_____Ω。
    36.灯泡的亮度决定于_________;一盏灯标有“220V 100W"是表示_________是220V。
    37.将无色的清水与蓝色的硫酸铜溶液混合在一起。开始时,界面十分清晰,静放几天后,界面变得模糊,这一现象叫做______,说明一切物质的分子都在______。
    38.如图所示的是为纪念我国宋代学者_________而发行的一枚邮票,他最早记述了“地理两极与地磁两极并不重合……”。指南针能指南是因为受到的_________作用。
    39.现代社会中汽车是一种重要的交通工具,很多汽车使用的发动机是四冲程汽油机, 在它的工作的过程中,_______冲程将内能转化为机械能。一台单缸四冲程汽油机,飞 轮转速是 1200r/min,该汽油机每秒钟内对外做功____次。
    40.家庭电路中,开关跟它控制的灯之间_________联,空调跟电灯之间应 ________联。
    三、实验题(每空1分,共2题,15分)
    41.在学习了电功率知识后,老师要求学生们小组合作测量额定电压是小灯泡电功率的实验,张华所在的小组进行了以下实验
    (1)为顺利完成实验,张华设计了伏安法测小灯泡电功率的电路图,请你帮助张华把电路图画到图甲所在的方框中
    (____)
    (2)小明根据张华设计的电路图连接好实物图,开关闭合后,发现无论怎样调节滑动变阻器,小灯泡发光较亮且亮度一直保持不变,张华一看就说你的连接有错,你觉得小明在连接电路的过程中出现了什么错误? _____
    (3)小明在得到张华的提示后把故障排除,然后调节滑动变阻器的滑片,当电压表示数为2V时,电流表示数如图乙所示,此时通过小灯泡的电流为_____A,小灯泡此时的电功率为_____W,若要测量小灯泡的额定功率,应将滑动变阻器的阻值调_____(填“大或“小”)直到电压表示数为_____V为止。
    (4)移动滑动变阻器的滑片,记下多组电流表及对应电压表的示数,并画出图丙所示的1-U图像,从图像可算出小灯泡的额定功率为_____W。
    (5)继续调节滑动变阻器的过程中,小灯泡突然熄灭,导致电压表示数骤增,电流表却无示数,则电路中出现的故障是_____。
    (6)实验顺利结束后,老师重新给出了要求,不用电压表测额定电流为0.3A的小灯泡的额定功率,设计的电路图如图所示,请将下列实验步骤补充完整,并计算小灯泡的额定功率(电源电压恒定且未知,滑动变阻器的最大阻值为)
    ①将滑动变阻器的电阻调到最大,开关、闭合,读出电流表的示数为0.2A,就可以直接求出电源电压为_____V
    ②开关闭合,断开,调节滑动变阻器的滑片使电流表的示数为_____A时,小灯泡正常发光:然后闭合,滑动变阻器的滑片_____(填“向左调”、“向右调、“保持不变”),此时电流表的示数恰好为0.4A,由此可以求出此时联入电路的滑动变阻器的电阻为_____Ω
    ③小灯泡的额定功率P额=_____W
    42.在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω。
    (1)连接电路时开关应__________(断开/闭合)。
    (2)将电路连接完整。
    (_____________)
    (3)闭合开关前,图甲中滑动变阻器的滑片P应位于________(选填“A”或“B”)端。
    (4)小叶同学闭合开关,移动滑片P到某一点时,电压表示数(如图乙)为 ______V,若他想测量小灯泡的额定功率,应将图甲中滑片P向________(选填“A”或“B”)端移动,使电压表的示数为2.5V。
    (5)小向同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是________W。
    (6)小勇同学在实验中连接好电路,闭合开关,移动变阻器滑片P,发现小灯泡始终不亮,电压表有较大示数,电流表无示数,原因可能是_________。
    (7)若有一只额定电压为2.5V的小灯泡两端实际电压为1.5V时,电流表的示数如图丁所示,小灯泡的额定功率可能是(_______________)
    A.0.75W B.1.05W C.1.25W D.1.35 W
    四、计算题(每题10分,共2题,20分)
    43.某电热水壶铭牌的部分参数如表,忽略温度对电阻的影响。电热水壶在额定电压下工作300s能将1L的水从20℃加热到85℃。求:[c水=4.2×103J/(kg•℃),ρ水=1.0×103kg/m3]
    (1)水吸收的热量是多少?
    (2)电热水壶的效率是多少?
    (3)在用电高峰时,实际电压为200V,若与该电热水壶在额定电压下工作300s消耗相同的电能,实际加热时间为多少s?
    44.如图所示,电源电压和灯L的电阻保持不变,定值电阻R1=20Ω,灯L标有“6V 3W”字样。电流表量程为0~0.6A,电压表量程为0~15V,求:
    (1)灯泡L的电阻为多少?
    (2)将滑动变阻器的滑片移到b端,闭合开关S1、S2、S3时,电压表的示数为6V,电流表的示数为0.4A,滑动变阻器R2的最大阻值为多少?
    (3)在确保电路安全的情况下,电路消耗的最小功率与最大电功率之比为多少?(不考虑电路中无电流通过的情况)。
    参考答案
    一、选择题(每题1.5分,共30题,45分)
    1、C
    【详解】A.由题图可知,灯L1、L2并联,开关S控制干路,闭合开关时,两个灯泡都发光,故A不符合题意;
    B.由题图可知,灯L1、L2串联,开关S闭合时,两个灯泡都发光,故B不符合题意;
    C.由题图可知,灯L1、L2串联,开关S控制串联电路,开关S1与灯L1并联,当两个开关闭合时,灯L1被短路,只有灯L2发光,故C符合题意;
    D.由题图可知,灯L1、L2并联,开关S控制干路,开关S1与L1串联,控制灯L1,当两开关闭合时,灯L1、L2均发光,故D不符合题意。
    故选C。
    2、C
    【详解】火箭是把内能转化为机械能的。在内燃机的4个冲程当中,只有做功冲程把内能转化为机械能。故选C。
    3、D
    【详解】因为水的比热容较大,外界温度变化较快时,放出相同的热量,体温变化小,不会对人体造成伤害,D符合题意.
    4、A
    【详解】A.分子之间虽然存在间隙,但固体很难被压缩,说明分子间存在斥力,故A正确;
    B.一切气体、液体和固体都能发生扩散现象,故B错误;
    C.扩散现象与温度有关,温度越高扩散现象越明显,故C错误;
    D.分子在做永不停息的无规则运动,温度低时也运动,故D错误。
    故选A。
    5、D
    【详解】与题图对应的电路图如图所示
    当开关、闭合,开关断开时,与并联,电流表测量所在支路的电流,已知此时电流表示数为,则电源电压可表示为;当开关、闭合,开关断开时,与仍并联,电流表测量干路中的总电流,已知此时电流表示数为,则电源电压可表示为
    电源电压不变,故
    整理得
    故D选项正确.
    6、A
    【解析】试题分析:安全用电的原则是:不接触低压带电体,不靠近高压带电体.
    A、测电笔的使用方法:使用测电笔辨别火线和零线时,用手接触笔尾金属体,笔尖接触电线,氖管发光,表明检测的是火线,不发光表明检测的是零线,选项A正确;
    B、破损的绝缘皮会漏电,使用时会触电,故B错误;
    C、接灯时,火线首先接入开关,然后进入灯泡顶端的金属点;零线直接进入灯泡的螺旋套.如果开关接在零线和灯泡之间,火线直接接在灯泡时,虽然断开开关,但是火线和灯泡相连,触及灯泡会发生触电事故.所以开关要接在灯泡和火线之间,断开开关,切断火线,触及灯泡时更安全,故C错误;
    D、生活用水是导体,用湿布擦抹插座,水会流进插座,这样就触电,故D错误.故选A
    考点:安全用电常识
    7、D
    【解析】功率的国际单位是瓦(W),生活中还有千瓦(kW);功、热量、电能的单位都是焦耳(J);故ABC错,D正确.
    故选D.
    8、C
    【详解】由电路图可知,当S1闭合、S2断开时,R1与R2串联,电压表测R1两端的电压;当S1断开、S2闭合时,R1与R2仍串联,电压表测电源的电压,根据串联电路中总电压等于各分电压之和,R2两端的电压:

    因串联电路中各处的电流相等,所以由可得,两电阻的阻值之比:

    故选C。
    9、C
    【详解】A.通电电灯的灯头属于带电体,用湿布擦拭时,湿布是导体,有可能使电流通过水传到人体上,使人体触电,十分危险,故擦拭前应先断开开关。故不符合题意;
    B.水是导体,发生电火灾时如果直接用水去灭火,会发生触电事故。故B不符合题意;
    C.发现有人触电时,应尽快切断电源或用绝缘干木棍挑开电线让触电者尽快脱离开电源,再实行救治措施。故C符合题意;
    D.安全用电的原则:不接触低压带电体,不靠近高压带电体。在高压线下放风筝会有触电的危险。故C不符合题意。
    10、A
    【分析】根据小磁针的指向,通过安培定则判断出螺线管电流的流向,从而知道电源的正负极.螺线管等效为条形磁铁,根据内部磁场的方向得出螺线管的极性.
    【详解】通电螺丝管内部中间的小磁针,静止时N极指向左端,可知,螺线管内部的磁场方向水平向左,根据安培定则,知螺线管中的电流从左侧流进,右侧流出,则c端为电源的正极,d端为负极,内部的磁场由b指向a,则a端是通电螺线管的N极,故A正确,BCD错误.
    故选A.
    11、A
    【解析】根据题意知道,甲乙是对冰和石蜡分别加热后,绘制成两种物质的温度随时间变化的图象;由甲图象知道,BC段和DE段的温度均不变,说明该物质有固定的熔点,是晶体熔化的温度—时间图象,即此物质是冰;其中,AB段表示冰吸热升温;BC段是冰的熔化过程,熔点为0℃,由于同种物质的熔点和凝固点相同,所以水的凝固点也为0℃,熔化过程物质处于固液共存状态;CD段是水吸热升温;DE段是水的沸腾过程,此过程吸热温度不变,故A正确;BD错误; 由乙图象知道,物质吸热,温度逐渐上升,说明该物质没有固定的熔点,即是非晶体熔化的温度—时间图象,此物质应是石蜡,故C错误,故选A。
    12、D
    【详解】由图可知,电阻R1和滑动变阻器R2串联,电流表测量电路中的电流,电压表测量滑动变阻器R2两端的电压,当滑动变阻器的滑片P向b端滑动时,滑动变阻器连入电路的电阻变大,电路的总电阻变大,由I=可知通过电路的电流变小,即电流表的示数变小,由串联分压可知变阻器两端的电压变大,即电压表的示数变大。
    故选D。
    13、B
    【详解】A.由可得,灯泡的电阻:

    故A正确,不符合题意;
    B.由电路图可知,灯泡L与滑动变阻器串联,电压表测滑动变阻器两端的电压。由串联电路的分压特点可知,滑片位于a端时电压表的示数Ua=8V,滑片位于b端时电压表的示数Ub=5V,根据串联电路中总电压等于各分电压之和可知,灯泡两端的电压分别为:;

    已知:,则:

    即:,所以:

    解得U=9V,故B错误,符合题意;
    C.滑动变阻器的滑片P在a点时电路中的电流:

    则滑动变阻器接入电路的电阻为:

    故C正确,不符合题意;
    D.滑动变阻器的滑片P在b点时电路中的电流:

    则滑动变阻器接入电路的电阻为:

    故D正确,不符合题意。
    14、C
    【分析】当电流从二极管的正接线柱流入,负接线柱流出时,二极管将电路接通;当电流从二极管的负接线柱流入时,二极管在电路中处于断开状态.
    【详解】因为二极管具有单向导电性,当电流从二极管的正接线柱流入,负接线柱流出时,二极管将电路接通;当电流从二极管的负接线柱流入时,二极管在电路中处于断开状态;根据题意可知,电流从其P端流入时发红光,从其Q端流入时发绿光,所以两二极管并联,且红发光二极管的正接线柱在P端,负接线柱在Q端,绿发光二极管的正接线柱在Q端,负接线柱在P端,所以C图正确.
    【点睛】
    当电流从二极管的正接线柱流入,负接线柱流出时,二极管将电路接通;当电流从二极管的负接线柱流入时,二极管在电路中处于断开状态.
    15、C
    【详解】A.用湿抹布擦发光的灯泡,水可以导电,有可能会造成触电事故,A项不合题意;
    B.用湿手扳开关,手带有水分,而开关是接触火线,有可能会造成触电事故,B项不合题意;
    C.有人触电时用干木棒挑开电线,干木棒是绝缘体,不容易导电,这个做法符合安全用电原则,选项C符合题意;
    D.在户外电线上晾衣服,衣服有水分,电线有电流流过,有可能会造成触电事故,D项不符合题意。
    16、B
    【解析】A、电流通过导体产生热量的多少不能直接观察,但容器中空气的温度的变化导致容器中空气体积的变化,即可以通过液面高度差的变化来反映,这种研究方法叫转换法,A正确;
    B、探究电流通过导体产生的热的多少与电阻的关系,虽然并联的电阻小于其中任一电阻,但因图中有一个5 Ω的电阻在容器的外面,要控制电流、时间不变,改变电阻大小,由图可知,无法实现,B错误;
    C、探究电流通过导体产生的热的多少与电流的关系时,要保持电阻大小不变,只改变电流大小,根据并联电路电流的规律,通过容器中电阻丝(阻值相同)的电流是不同的,可探究电流产生的热量与电流的关系,C正确;
    D、探究电流通过导体产生的热的多少与通电时间的关系,要控制I与R相同,改变时间,两个容器中任一个都可做为研究对象,比较两管液面高度即可,D正确.
    故选B
    17、C
    【解析】A.提着桶站立不动,人给桶一个向上的力,桶向上没有移动距离,人对桶没有做功,故A不符合题意;
    B.提着桶水平移动,人给桶一个向上的力,桶向上没有移动距离,人对桶没有做功,故B不符合题意;
    C.提着桶从一楼上到三楼,人给桶一个向上的力,桶向上移动距离,人对桶做功,故C符合题意;
    D.提着桶站在匀速行驶的汽车上,人给桶一个向上的力,桶向上没有移动距离,人对桶没有做功,故D不符合题意。
    故选C。
    18、C
    【详解】由电功率公式可得
    故C正确,ABD错误。
    故选C。
    19、D
    【详解】电路的通断可以通过手动开关S1,也可以通过手机远程控制开关S2实现,说明两个开关互不影响,两个开关是并联的;光线较暗时,光控开关S3,自动闭合,接通灯泡,说明开关S3和灯泡串联,故选D。
    20、C
    【详解】水和煤油吸收的热量相等,所以由可得
    因为水和煤油的比热容之比是2∶1,水升高的温度是煤油的3倍,所以
    故选C。
    21、A
    【详解】甲是对试管内的水加热,使其温度升高,内能增大,当内能增大到一定程度,就把塞子推出来,即内能转化成机械能。乙是活塞压缩棉花做功,使其内能增大,机械能转化成内能。丙是汽油瞬间燃烧,产生高温高压燃气,燃气推动活塞做功,内能转化成机械能。丁是对气体做功,气体内能增加,将机械能转化为内能,故BCD错误,A正确。
    故选A。
    22、C
    【详解】四冲程汽油机在压缩冲程中,活塞会压缩其上方汽缸中的封闭气体,气体的质量不变、体积减小,则其密度变大,同时气体的温度升高、内能增大,气体压强变大,该过程中机械能转化为内能,故ABD错误,C正确.
    23、D
    【分析】本题结合函数图像考查含滑动变阻器的动态电路分析。首先分析电路图,明确各元件的连接方式,各电表测量的物理量,再根据函数图像分析求解。
    【详解】由图甲可知,电阻R1与滑动变阻器R2串联,电压表测量滑动变阻器两端电压,电流表测量电路中的电流。当滑动变阻器滑片P在a端时,电压表示数为0,电流表示数为0.8A,有
    当滑动变阻器滑片P在b端时,电压表示数为9V,电流表示数为0.2A,则有
    此时滑动变阻器接入阻值最大为
    可知电源电压和定值电阻的阻值为

    当滑动变阻器滑片P在a端时,电路有最大功率
    A.R1阻值是15Ω,故A项不符合题意;
    B.电源电压为12V,故B项不符合题意;
    C.电路的最大总功率是9.6W,故C项不符合题意;
    D.滑动变阻器R2的最大阻值是45Ω,故D项符合题意。
    故选D。
    24、D
    【解析】根据电功公式W=UIt可知,电流做功的多少与导体两端的电压U、通过导体的电流I和通电时间t有关,其中一个因素变大时,电流所做的功不一定越多,故ABC错误;
    电流做功的过程实质上是电能转化为其他形式能量的过程,电流做功越多,转化为其他形式能量越多,消耗的电能就越多,故D正确为答案.
    点睛:在日常生活中,我们常说消耗了多少电能,而很少说电流做了多少功,其实这两种说法是等效的.
    25、C
    【详解】A.若油箱中油量减少,由图可知滑动变阻器滑片上移,接入电路中的电阻减小,电路中的总电阻减小,根据欧姆定律I=可知电路中的电流变大,故A错误;
    B.当滑片在最下端时,滑动变阻器与R0串联,滑动变阻器R的阻值全部接入电路,电压表测量滑动变阻器两端的电压;此时电压表的示数为3V,R接入电路中的最大阻值可达20Ω,此时的电流为:
    I==0.15A,
    整个电路消耗的最小功率为:
    P=UI=9V×0.15A=1.35W,
    故B错误;
    CD.定值电阻两端的电压为:
    U0=U-UR=9V-3V=6V,
    R0的阻值:
    R0==40Ω,
    当油箱中的油用完时,滑杆带动滑片恰好移动到电阻片的最上端时,只有R0工作,电路中电流的最大值:
    I最大==0.225A,
    故C正确,D错误。
    26、C
    【详解】由于两电阻丝串联,流过它们的电流I相等,通电时间t相等,由题意知:,由U=IR知:;由焦耳定律Q=I2Rt知:;故选C。
    27、B
    【详解】AB.同一物体,质量是一定的,温度降低,内能减小,温度升高,内能增大,故A错误、B正确;
    CD.同种物质,质量越大,分子个数越多,但物体的内能与质量和温度都有关系,所以只知道物体的质量而不知道物体的温度无法比较内能的大小,故CD错误。
    故选B。
    28、D
    【详解】扩散现象说明一切物质的分子都在不停地做无规则运动, 由于烟分子做无规则运动,在空气中进行扩散,所以在空气不流通的房间里,只要有一个人吸烟,整个房间也会充满烟味.吸烟有害健康,所以要在公共场所禁止吸烟.
    29、C
    【详解】由图示电路图可知,滑动变阻器阻值全部接入电路,灯泡与滑动变阻器串联,电流表测电路电流,电压表测滑动变阻器右半部分电压;
    AB.当滑片向右移动过程中,电路总电阻不变,电源电压不变,由欧姆定律可知,电路电流不变,电流表示数不变,由于灯泡电流不变,灯泡实际功率不变,灯泡亮度不变,故AB错误;
    C.滑片向右移动过程,与电压表并联滑动变阻器阻值减小,电压表所测电压减小,电压表示数变小,故C正确;
    D.电路电流不变,电源电压不变,由P=UI可知,电路总功率不变,故D错误;
    故选C。
    30、C
    【详解】由电路图可知,电阻R1与滑动变阻器R2串联,电压表测变阻器两端的电压,电流表测电路中的电流.将滑动变阻器的滑片P向左移动时,接入电路中的电阻变大,电路中的总电阻变大,由I可知,电路中的电流变小,即电流表的示数变小,故AB错误;由U=IR可知,电阻R1两端电压变小,因串联电路中总电压等于各分电压之和,所以,滑动变阻器两端的电压变大,即电压表的示数变大,故C正确,D误。
    二、填空题(每空1分,共10题,20分)
    31、② ②
    【详解】[1]闭合开关S后,灯L1与L2串联,通过的电流相同,则电路中②是电流表,①③均为电压表。
    [2]若灯L1和L2并联,两端电压相同,则电路中②是电压表,①③均为电流表。
    32、用电器 并
    【分析】(1)电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成;
    (2)串联电路中各用电器互相影响,并联电路中各用电器互不影响.
    【详解】给汽车蓄电池充电时,蓄电池消耗电能,所以相当于用电器;汽车各转向灯能独立工作,互不影响,因此转向灯是并联的.
    33、643.4 8800 乙 甲 小于 塑料外壳 火 灯头
    【解析】(1)[1][2]从图1可以看到,该电能表的示数为643.4kW·h;由表上铭牌可知,电路中的电流最大只能是40A,电路电压是220V,则他家同时使用的用电器的功率最多只能为

    (2)[3]从图2可以看到,甲灯的电功率小于乙灯的,根据可知,甲灯的电阻大于乙灯的电阻,而两灯泡的灯丝材料相同,长度也相同,甲灯的电阻大,那么甲灯灯丝横截面积较小,即灯丝较粗的是乙灯;
    [4]若将它们串联接在220V电源上,串联电路电流处处相等,而甲灯的电阻较大,根据可知,甲灯的功率较大,则甲灯较亮;
    [5]把它们串联后,电路的总电阻是大于甲灯的电阻的,根据可知,电压都是220V,电路的总功率是小于甲灯的功率,即它们的总功率小于25W;
    (3)[6]从图3可以看到,测电笔的构造中,只有塑料外壳不容易导电,它是绝缘体;
    [7]根据测电笔的使用方法可知,当测电笔插入电源插座时氖管发光,则该插孔接的是火线;
    [8]假如插座、插头有短路现象,那么在没闭合台灯开关之前,保险丝就已经熔断了,所以不会是插座、插头短路;假如是开关短路,台灯是有电阻的,那么即使开关闭合,保险丝也不会熔断,所以不会是开关短路;假如是灯头短路,那么闭合开关后,电路中电流很大,保险丝会熔断,这符合题意。综上所述,可能是灯头处发生短路。
    34、0.96 1:4 0.24
    【详解】[1]甲图中是一个并联电路,A1测干路电流,A2测R2的支路电流。因并联电路干路电流大于各支路电流,且两指针的位置相同;所以,A1的量程为0~3A,分度值为0.1A,干路电流I=1.2A,A2的量程为0~0.6A,分度值为0.02A,通过R2支路的电流I2=0.24A,则通过R1的电流为

    [2]在并联电路中,电流与电阻成反比,所以

    [3] 若R1 断路,A2的示数不变,A1示数等于A2的示数0.24A。
    35、10 5
    【详解】[1]由图乙可知,当U0=2V时,I0=0.2A,由欧姆定律得
    [2]分析图象可知,当IL=0.4A时,UL=2V,,则电源电压U=6V,根据欧姆定律可得
    36、实际功率 额定电压
    【详解】[1]灯泡的亮度决定于灯泡的实际功率;
    [2]由灯泡铭牌可知,其额定电压是220V,额定功率是100W
    37、扩散现象 不停地做无规则运动
    【详解】[1][2]这个实验现象体现的都是扩散现象,这类现象表明一切物质的分子都在不停地做无规则运动。
    38、沈括 地磁场
    【解析】[1][2]由于地磁场原因,指南针指南,地磁场南北极与地理两极并不重合,而形成磁偏角。最早发现这一现象的是沈括。
    39、做功 10
    【详解】[1]四冲程汽油机工作时,做功冲程将内能转化为机械能。
    [2]1200r/min=20r/s,即每秒飞轮转动20转,根据一个工作循环包括四个冲程,飞轮转两转,对外做功一次可知,此内燃机1s经过10个工作循环,燃气对活塞做功10次。
    40、串 并
    【详解】[1][2]家庭电路中,开关和开关控制的用电器之间是串联的,只有串联才能控制用电器。家庭电路中各个用电器互不影响,是并联的,所以空调和电灯之间是并联的。
    三、实验题(每空1分,共2题,15分)
    41、 滑动变阻器连接了上面两个接线线柱 0.22 0.44 小 2.5 0.625 小灯泡断路 6 0.3 保持不变 15 0.45
    【详解】(1)[1]
    (2)[2] 无论怎样调节滑动变阻器,小灯泡发光较亮且亮度一直保持不变,说明滑动变阻器连接了上边两个接线柱
    (3)[3]由图乙可知通过小灯泡的电流为0.22A
    [4]小灯泡此时的电功率为:
    [5]如果要小灯泡两端电压变大,应减小滑动变阻器两端电压, 根据串联分压的特点,应减小滑动变阻器的阻值
    [6]直到灯泡两端电压为为止
    (4)[7]由丙图可知,当灯泡两端电压为时,通过灯泡的电流,小灯泡的额定功率:
    (5)[8] 电流表没有示数,说明电路中没有电流,是断路,电压表示数增大说明电压表所测的用电器断路,即小灯泡断路
    (6)[9]滑动变阻器的电阻调到最大,开关、闭合时,滑动变阻器全部连入电路即此时阻值 ,灯泡被短接,只有滑动变阻器连入电路,此时滑动变阻器两端电压等于电源电压所以电源电压
    [10] 开关闭合,断开,调节滑动变阻器的滑片使电流表的示数为时灯泡正常发光
    [11] 然后闭合,滑动变阻器的滑片保持不变
    [12] 此时联入电路的滑动变阻器的电阻为:
    [13]当灯泡正常发光时滑动变阻器两端电压:
    所以灯泡两端的额定电压:
    所以灯的额定功率:
    42、断开 A 2.2 B 0.5 灯泡断路 C
    【详解】(1)[1]为了保护电路,连接电路时开关应断开;
    (2)[2]由题意可知,电路中最大电流是
    所以电流表的量程选择0到0.6A即可,电流表的0.6A接线柱与灯泡的左端相连即可,如下图所示;
    (3)[3]闭合开关前,图甲中滑动变阻器接入电路的电阻应该最大,即滑片P应该在A端;
    (4)[4][5]从图乙可以看到,电压表的量程是0到3V,它的读数是2.2V;小灯泡的额定电压是2.5V,为了达到这个电压,即电压表的读数变大,根据串联电路的分压原理,滑动变阻器接入电路的电阻应该变小,即滑片P向B端移动;
    (5)[6]因小灯泡的额定电压是2.5V,从图丙可以看到,此时对应的电流大小是0.2A,那么可计算出小灯泡的额定功率是
    (6)[7]电压表有较大示数,电流表无示数,这种情况下可能是灯泡断路,导致电路中没有电流;
    (7)[8]从图丁可以看到,电流表的读数是0.3A,那么根据欧姆定律的变换式可求得小灯泡的电阻是
    可知小灯泡的额定功率可能是
    四、计算题(每题10分,共2题,20分)
    43、 (1)2.73×105 ;(2)91%;(3)363s。
    【详解】(1)水的质量:
    m=ρV=1.0×103kg/m3×10-3m3=1kg,
    水吸收的热量:
    Q吸=cmΔt=4.2×103J/(kg·℃)×1kg×(85℃-20℃)=2.73×105J;
    (2)电热水壶消耗的电能:
    W=Pt=1000W×300s=3×105J,
    电热水壶的效率:
    η==91%;
    (3)由题意可知,
    W1=W

    t实=。
    答:(1)水吸收的热量是2.73×105J;
    (2)电热水壶的效率是91%;
    (3)在用电高峰时,实际电压为200V,若与该电热水壶在额定电压下工作300s消耗相同的电能,实际加热时间为363s。
    44、(1)12Ω;(2)60Ω;(3)5:36。
    【解析】(1)根据P=UI可得,灯泡的额定电流:,
    根据欧姆定律可得,灯泡的电阻:;
    (2)将滑动变阻器的滑片移到b端,闭合开关S1、S2、S3时,R与滑动变阻器的最大值并联,电流表测干路电流;因为并联电路中各支路两端的电压相等,因此电压表测电源电压为6V;
    则通过R的电流:;
    因为并联电路中干路电流等于各支路电流之和,所以通过滑动变阻器的电流:
    Iab=I﹣IR=0.4A﹣0.3A=0.1A;
    由可得,滑动变阻器的最大阻值:;
    (3)当电流表示数为0.6A时,电路中的功率最大,即最大功率:
    P最大=UI最大=6V×0.6A=3.6W;
    当开关S2闭合,S1、S3断开,滑动变阻器与灯泡串联,并且滑动滑动变阻器接入电路在阻值最大时,电路消耗的功率最小,此时电路电流:

    则电路中的最小功率:;
    故P最小:P最大=0.5W:3.6W=5:36。
    额定电压
    220V
    额定功率
    1000W
    最大容量
    1.2L

    相关试卷

    2024届安徽省怀远县物理九年级第一学期期末质量检测试题含解析:

    这是一份2024届安徽省怀远县物理九年级第一学期期末质量检测试题含解析,共13页。试卷主要包含了考生要认真填写考场号和座位序号等内容,欢迎下载使用。

    2023-2024学年安徽省当涂县九上物理期末质量跟踪监视模拟试题含答案:

    这是一份2023-2024学年安徽省当涂县九上物理期末质量跟踪监视模拟试题含答案,共9页。试卷主要包含了考生必须保证答题卡的整洁,下列做法不符合安全用电要求的是等内容,欢迎下载使用。

    2023-2024学年安徽省当涂县八年级物理第一学期期末质量跟踪监视试题含答案:

    这是一份2023-2024学年安徽省当涂县八年级物理第一学期期末质量跟踪监视试题含答案,共12页。试卷主要包含了考生要认真填写考场号和座位序号,以下措施可以减慢水的蒸发的是,下列作图中,错误的是,下列有关声与光的说法中正确的是等内容,欢迎下载使用。

    • 精品推荐
    • 所属专辑
    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
